44530 - Iluminat Goobay - Manual de utilizare gratuit

Tip produs	Proiector LED exterior cu detector de mișcare infraroșu
Marcă	Goobay
Model	44530
Alimentare	220-240 V~, 50 Hz
Putere	50 W (echivalent 300 W)
Flux luminos	4200 lm
Temperatură de culoare	6500 K (alb rece)
Indice de redare a culorilor (Ra)	65
Unghi de radiație	100°
Durată nominală de viață	30 000 h
Număr de cicluri de funcționare	15 000
Factor de putere	>0,8
Clasa de eficiență energetică	A
Grad de protecție	IP44
Materialul carcasei	Aluminiu
Culoare	Negru
Dimensiuni (L × P × I)	250 × 106 × 262 mm
Greutate netă	1579 g
Tip senzor	Senzor PIR
Zonă de acoperire max.	10 m
Unghi de detecție max.	180°
Temporizare de ieșire	10 până la 600 s
Înălțime de instalare	1,8 până la 2,5 m
Temperatură de funcționare	-25 până la +40 °C
Reglabil (intensitate lumină)	Nu
Întreținere	Curățați cu o cârpă moale și uscată. Nu folosiți detergenți.
Garanție și reparabilitate	Reparații numai de către un electrician calificat. Consultați clauza de responsabilitate.

Întrebări frecvente - 44530 Goobay

Care este puterea echivalentă a proiectorului Goobay 44530?

Proiectorul Goobay 44530 are o putere reală de 50 W, echivalentă cu un bec tradițional de 300 W.

Este proiectorul reglabil (dimmable)?

Nu, Goobay 44530 nu este reglabil.

Care este gradul de protecție IP al modelului 44530?

Gradul de protecție este IP44, ceea ce îl protejează împotriva stropilor și a obiectelor solide cu diametrul ≥ 1 mm.

Cum se reglează sensibilitatea detectorului de mișcare?

Utilizați butonul SENS pentru a ajusta raza de detecție (4 până la 10 m). Rotiți în sensul acelor de ceas pentru a crește sensibilitatea.

Cum se reglează temporizarea luminii după detecție?

Butonul TIME permite reglarea duratei de iluminare după detecție, de la 10 secunde la 10 minute.

Cum se ajustează pragul de luminozitate pentru modul zi/noapte?

Butonul LUX reglează sensibilitatea la lumina ambientală: rotiți spre simbolul soare pentru funcționare în timpul zilei, spre lună pentru funcționare numai pe timp de noapte.

Care este înălțimea de instalare recomandată?

Înălțimea de instalare trebuie să fie între 1,8 și 2,5 metri pentru o detecție optimă.

Pot instala acest proiector într-o zonă umedă?

Da, datorită gradului IP44, este potrivit pentru instalare în exterior, dar evitați imersia. Pentru o protecție sporită, alegeți modelul IP65 corespunzător.

Ce să fac dacă detectorul de mișcare declanșează alarme false?

Verificați ca nicio sursă de căldură (animale, vegetație în mișcare, reflexii) să nu se afle în câmpul de detecție. Reglați sensibilitatea (SENS) și unghiul senzorului.

Cum se curăță proiectorul Goobay 44530?

Utilizați o cârpă moale și uscată. Nu folosiți niciodată detergenți sau produse chimice agresive.

MANUAL DE UTILIZARE 44530 Goobay

1 Indicații de siguranță....90
1.1 Informatii generale....90
1.2 Niveluri de avertizare....90
2 Descriere și funcții 91
2.1 Produsul....91
2.2 Pachetul de livrare....91
2.3 Părțile componente ale produsului 91
2.4 Date tehnice....91
Utilizare conformă prevederilor 92
Pregătirea....93
Montarea 93
Instalare 94
Reglaje 95
Întreținere, îngrijire, depozitare și transport ..... 96
Declinarea responsabilității 96
Indicații privind eliminarea 96

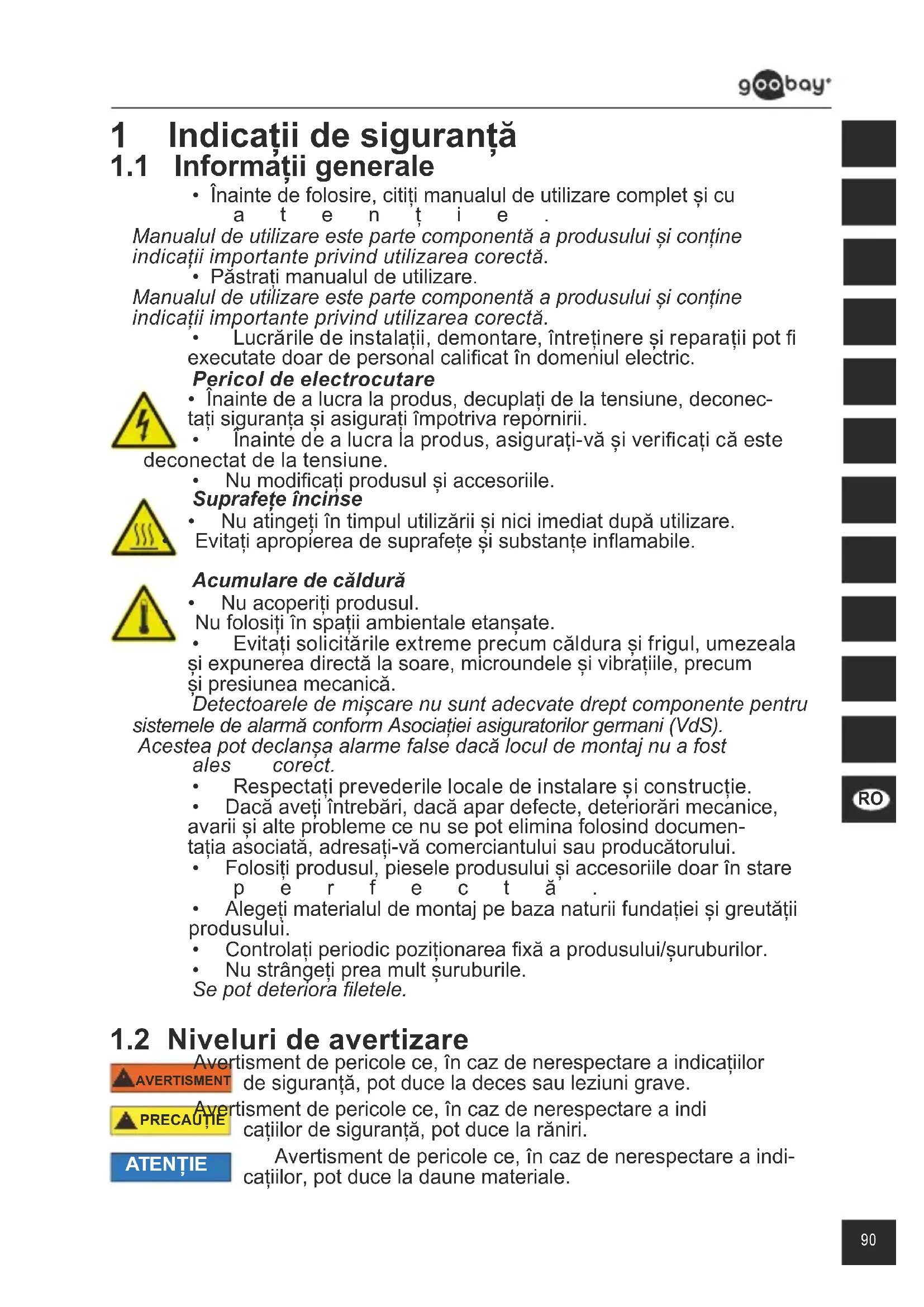

1 Indicații de siguranță 1.1 Informații generale

- Înainte de folosire, citiți manualul de utilizare complet și cu a t e n t i e .

Manualul de utilizare este parte componentă a produsului și conține indicatii importante privind utilizarea corectă.

• Păstrați manualul de utilizare.

Manualul de utilizare este parte componentă a produsului și conține indicatii importante privind utilizarea corectă.

- Lucrările de instalații, demontare, întreținere și reparații pot fi executate doar de personal calificat în domeniul electric.

Pericol de electrocutare

- Înainte de a lucra la produs, decuplați de la tensiune, deconectați siguranța și asigurați împotriva repornirii.

• Înainte de a lucra la produs, asigurați-vă și verificați că este deconectat de la tensiune.

- Nu atingeti în timpul utilizării și nici imediat după utilizare. Evitați apropierea de suprafete și substanțe inflamabile.

Accumulare de căldură

• Nu acoperiti produsul.

Nu folositi în spații ambientale etanșate.

- Evitați solicitările extreme precum căldura și frigul, umezeala și expunerea directă la soare, microundele și vibrățiile, precum și presiunea mecanică.

Detectoarele de mișcare nu sunt adecvate drept componente pentru sistemele de alarmă conform Asociației asiguratorilor germani (VdS). Acestea pot declanșa alarme false dacă locul de montaj nu a fost ales corect.

- Respectați prevederile locale de instalare și constructie.

- Dacă aveți întrebări, dacă apar defecte, deteriorări mecanice, avariți și alte probleme ce nu se pot elimina folosind documentația asociată, adresați-vă comerciantului sau producătorului.

- Folosiți produsul, piesele produsului și accesoriiile doar în stare p e r f e c t ă.

- Alegeti materialul de montaj pe baza naturii fundației și greutății produsului.

- Controlați periodic poziționarea fixă a produsului/șuruburilor.

• Nu strângeti prea mult şuruburile.

Se pot deteriora filetele.

1.2 Niveluri de avertizare

AVERTISMENT

Avertisment de pericole ce, în caz de nerespectare a indicațiilor EMENT de siguranță, pot duce la deces sau leziuni grave.

PRECAUTIE

Avertisment de pericole ce, în caz de nerespectare a indi catiilor de siguranță, pot duce la răniri.

ATENTIE

Avertisment de pericole ce, în caz de nerespectare a indicațiilor, pot duce la daune materiale.

2 Descriere și funcții 2.1 Produsul

Acest produs este un projector cu LED pentru exterior. Unele modele sunt dotate în plus cu un detector integrat de mișcare cu infraroșu. Obiectele sunt recunoscute de senzor în zona de detectie. În cazul modificărilor de mișcare, este declanșat projectorul cu LED conectat.

2.2 Pachetul de livrare

Projector cu LED cu sau fără detector de mișcare, manual de utilizare

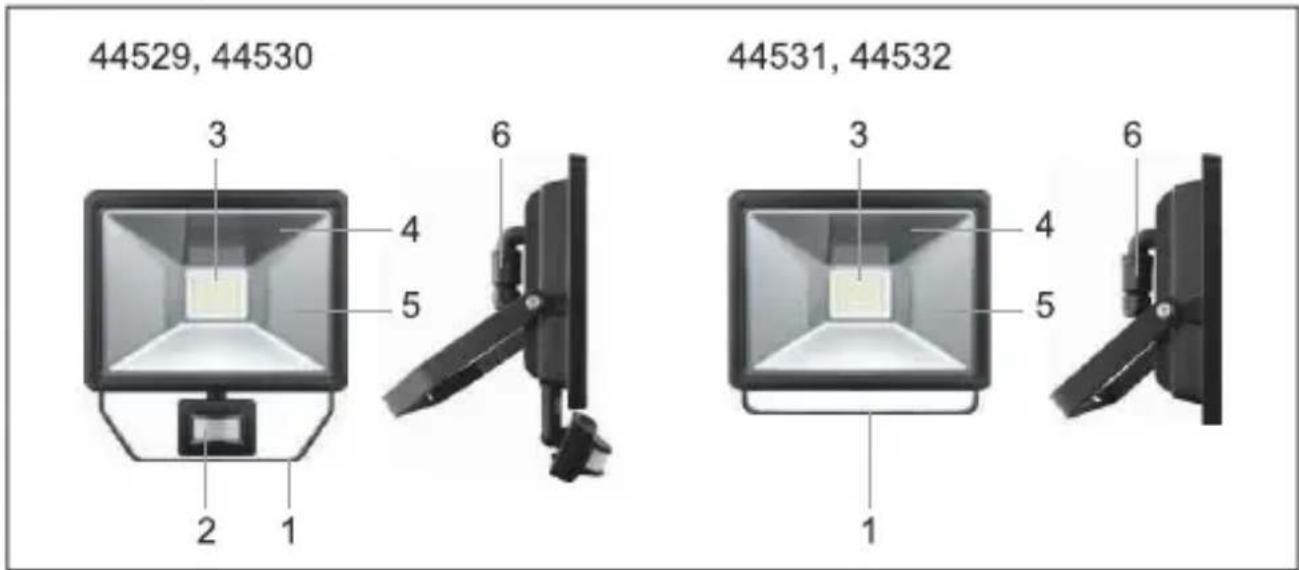

2.3 Părțile componente ale produsului

44529, 44530 44531, 44532

Fig.67: Părțile componente ale produsului

1 colier de montaj
3 LED-uri
5 geam de sticlă
2 detector de mişcare
4 reflector
6 bloc de racord cu mufă de conectare

2.4 Date tehnice

Tab.23: Date tehnice

Număr articol	44529	44530	44531	44532
Tensiune la intrare (V~)	220-240, 50 Hz
Număr LED-uri (bucăți)	49
Putere (W)	50
Corespunde unui bec cu incandescentă (W)	300
Factor de putere	>0,8
Flux luminos nominal (lm)	4200
Clasă de eficientă energetică A
Culoare lumină alb rece
Temperatură de culoare (K) 6500
Indice de redare a culorilor (Ra) 65
Unghi de radiație (°) 100
Durata de viață nominală (ore) 30000
Număr cicluri de comutare (bucăți)	15000
Temperatură de funcționare (°C) -25 ~ + 40
Tip de protectie IP44 IP65
Material carcasă aluminiu
Culoarea carcasei	negru	alb	negru	alb
Dimensiuni (mm)	250 x 106 x 262		250 x 78 x 216
Greutate netă (g) 1579	1439
Reglarea intensității luminii	X
Detector de mișcare	√		X
Tip senzor	Senzor PIR
Zonă max. de detectie (m)	10
Max. unghi de detectie (°)	180
Temporizare de stingere (s) De la... până la	10 ... 600
Înălțime de instalare (m) De lă... până la	1,8 ... 2,5

3 Utilizare conformă prevederilor

Nu este permisă o altă utilizare decât cea descrisă în capitolul „Descriere și funcții” respectiv „Indicații de siguranță”.

IP44

Prezentul produs este protejat împotriva stropilor de apă și contactului cu corpuri străine ≥ ∅ 1 mm.

IP65

Prezentul produs este etanş la praf la atingere și este protejat și împotriva jeturilor de apă.

RO

4 Pregătirea

1. Comparați datele tehnice ale tuturor aparatelor de utilizat și asigurați-vă de compatibilitatea lor.

2. Controlați dacă volumul livrat este complet și intact.

5 Montarea

PRECAUTIE

Pericol de cădere/ Pericol de strivire

- Amplasați și folositi mijloace ajutătoare. - Aveti grijă ca membrele să nu ajungă între piesele în forfecare.

- Pozati cablul în condiții de siguranță.

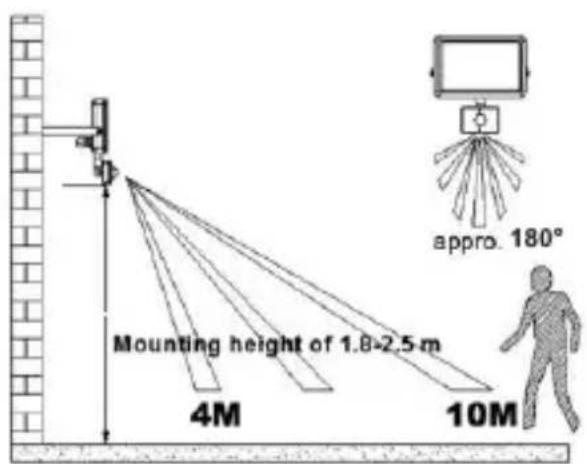

MINIMUM 20.00 m

1. Selectati locul de montare după următoarele criterii:

- Suprafata trebuie să fie stabilă.

• În apropiere nu trebuie să se afle obiecte inflamabile.
• Produsul trebuie fixat prefect drept.

Numai modele cu senzor de mişcare:

• În apropiere nu trebuie să se afle' orificii de aerisire.
• În zona de detectie nu trebuie să se afle plante, dispositive de iluminat stradal, suprafețe reflectorizante sau obiecte care se mișcă voluntar.

1. Selectați materialul de montaj în conformitate cu suprafața selectată și greutatea produsului. Materialul de montaj nu este continut în pachetul de livrare.

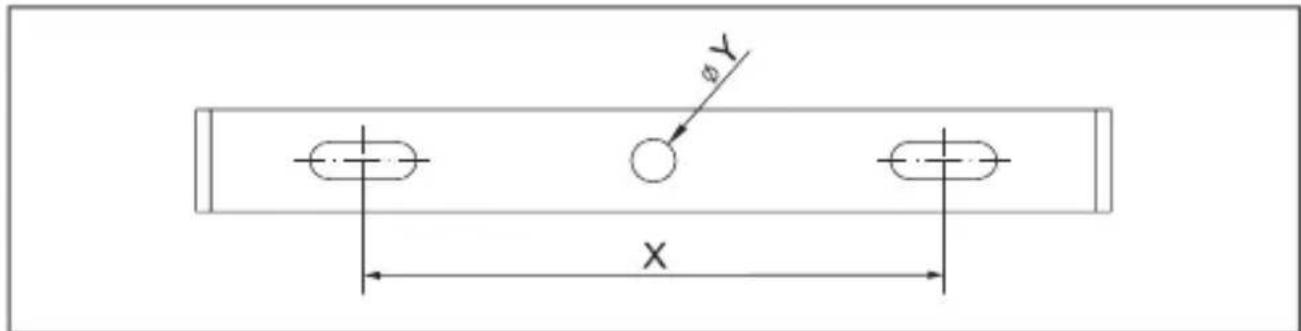

2. Marcați distanța pentru gaură X și pentru trecerea cablurilor Y cu ajutorul unui colier de montaj și un știft adecvat.

φY X

Fig.69: Montarea pe perete

Număr articol X Y
44529, 44530, 44531, 44532 120 mm ∅ 8,5 mm

Tab.25: Distanță gaură X și trecere cabluri Y

1. Găuriti orificiile de montare cu unelte adecvate.
2. Ataşati projectorul LED.

6 Instalare

AVERTISMENT

Pericol de electrocutare

• Dispuneți racordarea capetelor libere ale cablurilor NUMAI de către electricieni calificati.
• Înainte de a lucra la produs, decuplați de la tensiune, deconec tati siguranța și asigurăți împotriva repornirii.
  • Înainte de a lucra la produs, asigurați-vă și verificați că este deconectat de la tensiune.

Modelele fără stecăr cu contact de protecție montat trebuie instalate fix la rețeaua de curent.

Cablurile de curent utilizate trebuie să aibă o secțiune transversală minimă de 1,0 mm². Lițele trebuie prevăzute cu manșoane de protecție.

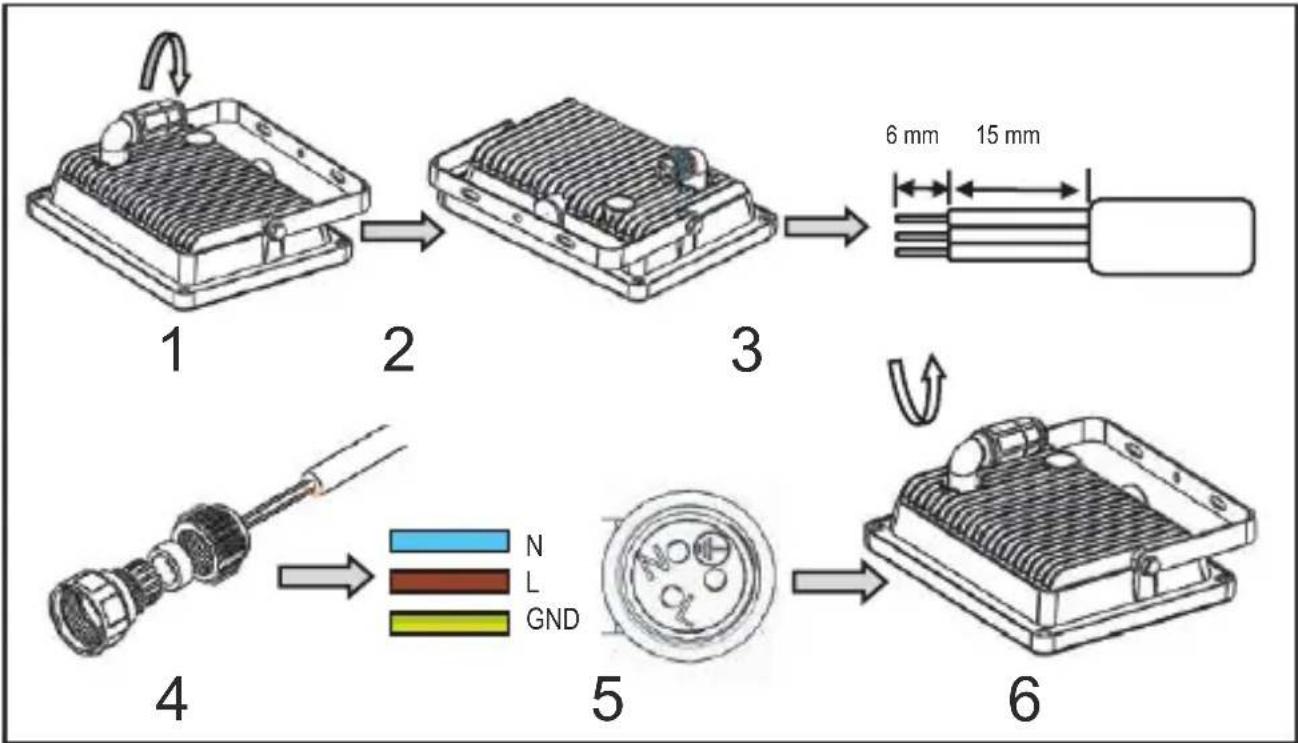

La conectorul produsului se efectuează următoarele racorduri:

1. Decuplati siguranta.

2. Deschideti mufa de rácord prin rotire în sens invers acelor de ceasornic, până când blocul de racord este liber așa ca în figura 70 - 2.

3. Izolați cablurile ca în figura 70 - 3.
4. Impingeti piesele mufei de racord indicate în figura 70 - 4 peste cablul de racord.
5. Înşurubați cu o şurubelniță cablurile de rețea ca în figura 70 - 5.
6. Inşurubați mufa de racord prin rotire în sensul acelor de ceasornic, după cum este arătat în figura 70 - 6.

7 Reglaje

Numai proiectoare cu LED cu detector de mișcare:

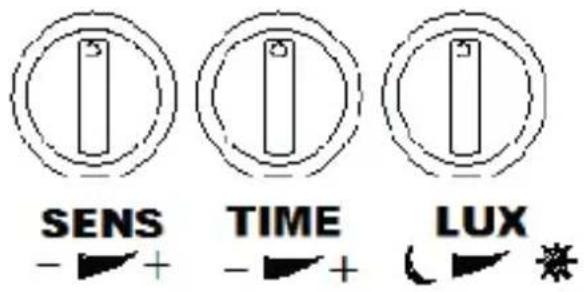

SENS TIME LUX

Fig.71: Reglaje (proiectoare cu LED cu detector de mișcare)

SENS: SENS reglează raza de acțiune a senzorului PIR. Aceasta este minim 4 m, maxim 10 m.

TIME: TIME reglează Temporizare de stingere între min. 10±5 s și 10±2 minute.

LUX: LUX reglează sensibilitatea celulei foto și recunoaște luminozitatea ambiantă între declanșarea în timpul zilei și n o șpnumțai îni timpul nopții.

8 Întreținere, îngrijire, depozitare și transport

ATENTIE

Daune materiale

- Pentru curățare, folositii doar o lavetă uscată și moale.

- Nu folositi detergenti și substanțe chimice.

• Depozitati într-un loc răcoros și uscat.
• În caz de neutilizare îndelungată, depozitați produsul într-un loc inaccesibil copiilor, într-un mediu uscat și fără praț.
  • Păstrați ambalajul original pentru transport și folosiți-I.

9 Declinarea responsabilității

§

Pot apărea erori de tipar și modificări la produs, ambalaj sau documentația produsului.

- Respectați condițiile noastre de garanție. Le puteți solicita în forma actuală folosind datele de contact menționate mai jos.

10 Indicatii privind eliminarea

Conform Directivei Europene privind deşeurile de echipamente electrice și electronice (DEEE), nu este permisă eliminarea echipamentelor electrice și electronice împreună cu gunoiul menajer.

Părțile componente ale acestora trebuie să fie predate separat pentru reciclare sau eliminare, deoarece componentele toxice și periculoase pot afecta sănătatea și mediul, dacă nu sunt eliminate în mod adecvat.

Conform reglementărilor pentru eliminarea deșeurilor, în calitate de consumator, sunteti obligat să predați gratuit dispozitivele electrice sau electronice la sfârșitul duratei lor de funcționare la producători, la punctele de vânzare sau la punctele de colec tare. Particularitățile în acest sens sunt reglementate de legislația națională respectivă. Simbolul de pe produs, de pe manualul de utilizare sau/și de pe ambalaj semnalează aceste dispoziții. Prin acest mod de separare a materialelor, de valorificare și eliminare a dispozitivelor vechi veți aduce o contribuție importantă la protecția mediului.

DEEE nr. 82898622
