44530 - Belysning Goobay - Gratis bruksanvisning och manual

Produkttyp	LED-projektor för utomhusbruk med infraröd rörelsedetektor
Varumärke	Goobay
Modell	44530
Strömförsörjning	220-240 V~, 50 Hz
Effekt	50 W (motsvarar 300 W)
Ljusflöde	4200 lm
Färgtemperatur	6500 K (kallvit)
Färgåtergivningsindex (Ra)	65
Strålningsvinkel	100°
Nominell livslängd	30 000 h
Antal driftcykler	15 000
Effektfaktor	>0,8
Energiklass	A
Skyddsklass (IP)	IP44
Höljesmaterial	Aluminium
Färg	Svart
Mått (L × B × H)	250 × 106 × 262 mm
Nettovikt	1579 g
Sensortyp	PIR-sensor
Max täckningsområde	10 m
Max detektionsvinkel	180°
Utgångsfördröjning	10 till 600 s

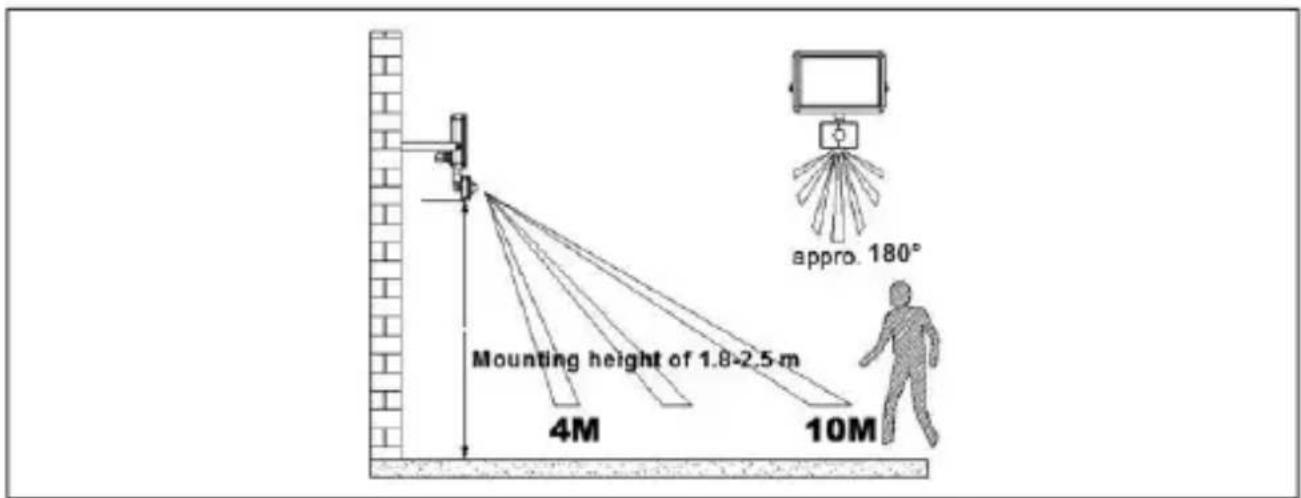

Installationshöjd	1,8 till 2,5 m
Drifttemperatur	-25 till +40 °C
Dimbar	Nej
Underhåll	Rengör med en mjuk, torr trasa. Använd inga rengöringsmedel.
Garanti och reparerbarhet	Reparationer endast av behörig elektriker. Se ansvarsklausulen.

Vanliga frågor - 44530 Goobay

Vad är motsvarande effekt för Goobay 44530-projektorn?

Goobay 44530-projektorn har en verklig effekt på 50 W, motsvarande en traditionell glödlampa på 300 W.

Är projektorn dimbar?

Nej, Goobay 44530 är inte dimbar.

Vad är IP-skyddsklassen för modell 44530?

Skyddsklassen är IP44, vilket skyddar mot stänkvatten och fasta föremål med diameter ≥ 1 mm.

Hur justerar man rörelsedetektorns känslighet?

Använd knappen SENS för att justera detektionsavståndet (4 till 10 m). Vrid medurs för att öka känsligheten.

Hur ställer man in belysningens fördröjning efter detektering?

Knappen TIME ställer in belysningens varaktighet efter detektering, från 10 sekunder till 10 minuter.

Hur justerar man ljusstyrketröskeln för dag-/nattläge?

Knappen LUX ställer in känsligheten för omgivningsljus: vrid mot solsymbolen för dagdrift, mot månen för endast nattdrift.

Vilken är den rekommenderade installationshöjden?

Installationshöjden bör vara mellan 1,8 och 2,5 meter för optimal detektering.

Kan jag installera denna projektor i ett fuktigt område?

Ja, tack vare IP44 är den lämplig för utomhusinstallation, men undvik nedsänkning. För förbättrat skydd, välj motsvarande IP65-modell.

Vad gör jag om rörelsedetektorn utlöser falska larm?

Kontrollera att ingen värmekälla (djur, rörlig vegetation, reflexer) finns inom detektionsområdet. Justera känsligheten (SENS) och sensorns vinkel.

Hur rengör jag Goobay 44530-projektorn?

Använd en mjuk, torr trasa. Använd aldrig rengöringsmedel eller starka kemikalier.

BRUKSANVISNING 44530 Goobay

2 Beskrivning och funktion....59

2.1 Produkt....59
2.2 Leveransomfång 59
2.3 Produktdelar 59
2.4 Tekniska specifikationer 59

3 Avsedd användning....60
4 Förberedelse 61
5 Montering 61
6 Installation 62
7 Inställningar....63
8 Underhåll, vård, lagring och transport....64
9 Ansvar 64
10 Avfallshantering....64

SV

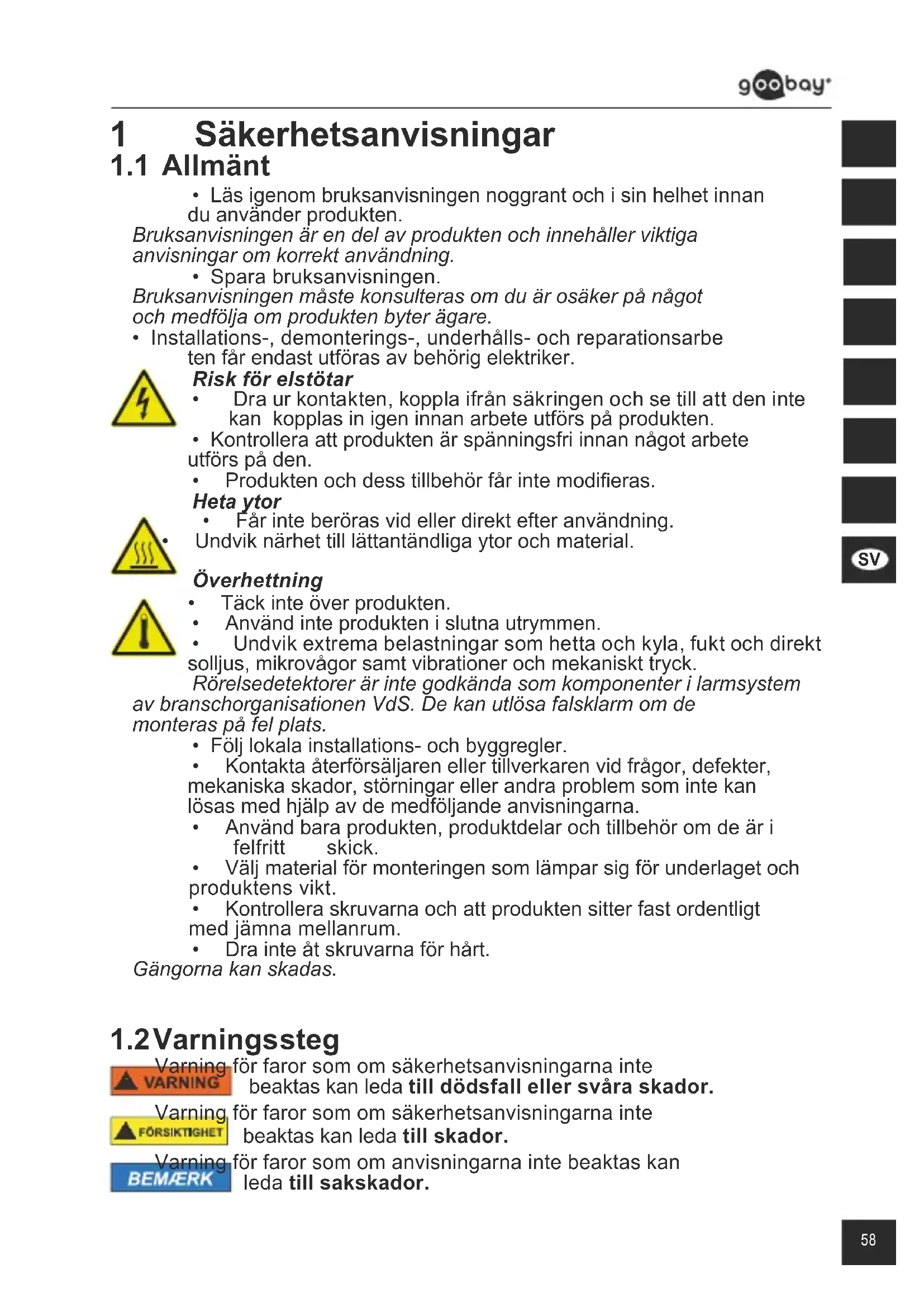

- Läs igenom bruksanvisningen noggrant och i sin helhet innan du använder produkten.

Bruksanvisningen är en del av produkten och innehåller viktiga anvisningar om korrekt användning.

- Spara bruksanvisningen.

Bruksanvisningen måste konsulteras om du är osäker på något och medfölja om produkten byter ägare.

- Installations-, demonterings-, underhålls- och reparationsarbe ten får endast utföras av behörig elektriker.

Risk för elstötar

- Dra ur kontakten, koppla ifrån säkringen och se till att den inte kan kopplas in igen innan arbete utförs på produkten.

- Kontrollera att produkten är spänningsfri innan något arbete utförs på den.

- Produkten och dess tillbehör får inte modifieras.

Heta ytor

- Får inte beröras vid eller direkt efter användning.

Undvik närhet till lättantändliga ytor och material.

Överhettning

• Täck inte över produkten.

- Använd inte produkten i slutna utrymmen.

- Undvik extrema belastningar som hetta och kyla, fukt och direkt solljus, mikrovågor samt vibrationer och mekaniskt tryck.

Rörelsedetektorer är inte godkända som komponenter i larmsystem av branschorganisationen VdS. De kan utlösa falsklarm om de monteras på fel plats.

- Följ lokala installations- och byggregler.

- Kontakta återförsäljaren eller tillverkaren vid frågor, defekter, mekaniska skador, störningar eller andra problem som inte kan lösas med hjälp av de medföljande anvisningarna.

- Använd bara produkten, produktdelar och tillbehör om de är i felfritt skick.

- Välj material för monteringen som lämpar sig för underlaget och produktens vikt.

- Kontrollera skruvarna och att produkten sitter fast ordentligt med jämna mellanrum.

- Dra inte åt skruvarna för hårt.

Gängorna kan skadas.

1.2 Varningssteg

Varning för faror som om säkerhetsanvisningarna inte

beaktas kan leda till dödsfall eller svåra skador.

Varning för faror som om säkerhetsanvisningarna inte

beaktas kan leda till skador.

Varning för faror som om anvisningarna inte beaktas kan

leda till sakskador.

2 Beskrivning och funktion

2.1 Produkt

Produkten är en LED-flodljusstrålkastare för utomhusbruk. Vissa modeller har dessutom en integrerad infraröd-rörelsedetektor. Föremål inom registreringsområdet upptäcks av en sensor. När en rörelse registreras tänds det anslutna LED-flodljuset.

2.2 Leveransomfång

LED-flodarmatur med eller utan rörelsedetektor, bruksanvisning

2.3 Produktdelar

44529, 44530 44531, 44532

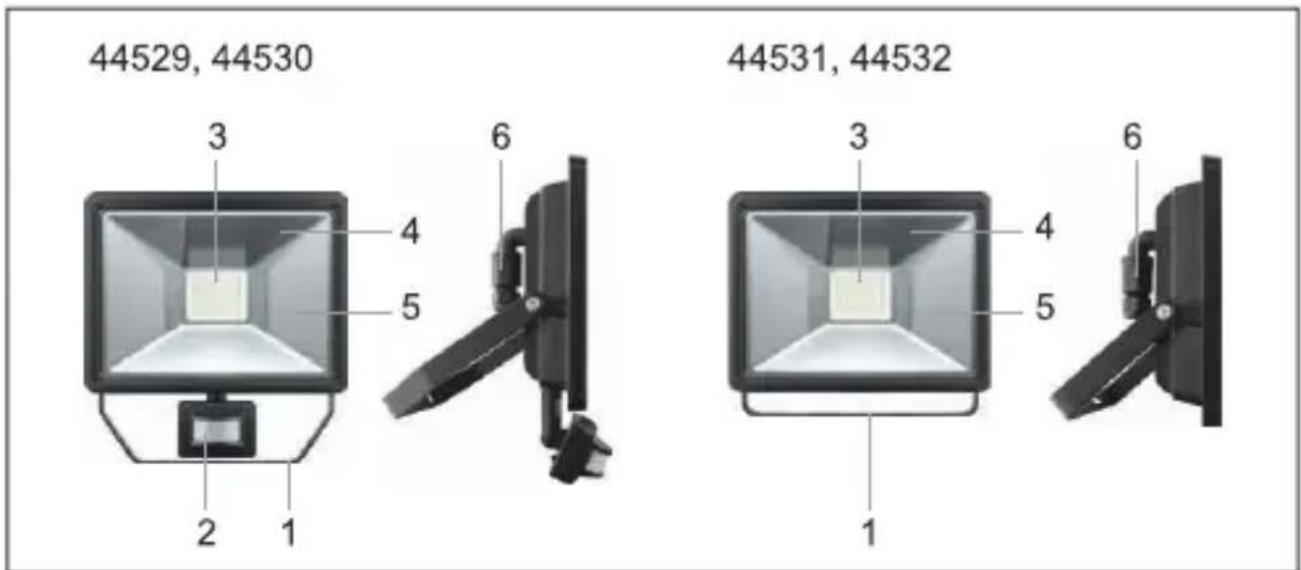

Fig.43: Produktdelar

5 Glasskiva 6 Anslutningsblock med anslutningsmuff

2.4 Tekniska specifikationer

Tab.15: Tekniska specifikationer

Artikelnummer	44529	44530	44531	44532
Ingångsspänning (V~) 220-240, 50 Hz
Antal LED-lampor (styck)	49
Effekt (W)Motsvarar glödlampa (W)	50300
Effektfaktor	>0,8
Nominellt Ijusflöde (lm)	4200
Energieffektivitetsklass	A
Ljustemperatur kall-vit
Färgtemperatur (K) 6500
Färgåtergivningsindex (Ra) 65
Strålningsvinkel (°) 100
Nominell livslängd (tim.) 30000
Antal kopplingscykler 15000
Temperatur för användning (°C)	-25 ~ +40
Kapslingsklassning IP44 IP65
Husets material aluminium
Höljets färg	svart	vit	svart	vit
Mått (mm)	250 x 106 x 262		250 x 78 x 216
Nettovikt (g)	1579		1439
Dimbar	X
Rörelsedetektor	√		X
Sensortyp	PIR-sensor
Max. registreringsområde (m)	10
Max.identifieringsvinkel (°)	180
Inaktiveringsfördröjning (s) Från...till	10 ... 600
Installationshöjd (m) Från...till	1,8 ... 2,5

3 Avsedd användning

Produkten får inte användas på annat sätt än som beskrivs i ka pitlet "Beskrivning och funktion" eller "Säkerhetsanvisningar".

IP44

Denna produkt är skyddad mot vatten och beröring av främmande element ≥ ∅ 1 mm.

IP65

Denna produkt är dammtät och skyddad mot beröring och vatten.

4 Förberedelse

1. Jämför tekniska data för alla produkter som ska användas och säkerställ att de är kompatibla.
2. Kontrollera att leveransen är fullständig och inte är skadad.

5 Montering

Fallrisk/ Klämrisk

• Placera hjälpmedel på en säker plats och använd dem.
• Håll alla kroppsdelar på avständ från skärbladen.
• Placera kabeln på ett säkert sätt.

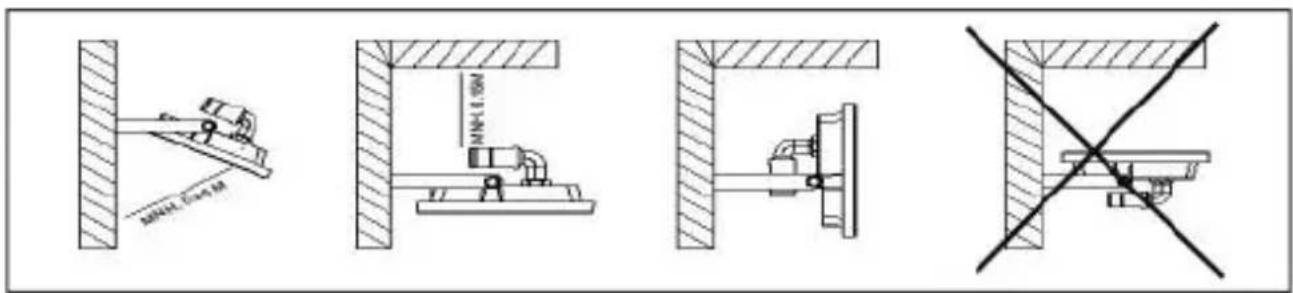

MAX.5x10^-4 MAX.5x10^-4 MAX.5x10^-4 MAX.5x10^-4 MAX.5x10^-4 MAX.5x10^-4 MAX.5x10^-4 MAX.5x10^-4 MAX.5x10^-4 MAX.5x10^-4 MAX.5x10^-4 MAX.5x10^-4 Max.5x10^-4 Max.5x10^-4 Max.5x10^-4 Max.5x10^-4 Max.5x10^-4 Max.5x10^-4 Max.5x10^-4 Max.5x10^-4 Max.5x10^-4 Max.5x10^-4 Max.5x10^-4 Max 5x10^-4 Max.5x10^-4 Max.5x10^-4 Max.5x10^-4 Max.5x10^-4 Max.5x10^-4 Max.5x10^-4 Max.5x10^-4 Max.5x10^-4 Max.5x10^-4 Max.5x10^-4 Max. 5x10^-4 Max.5x10^-4 Max.5x10^-4 Max.5x10^-4 Max.5x10^-4 Max.5x10^-4 Max.5x10^-4 Max.5x10^-4 Max.5x10^-4 Max.5x10^-4 Max. 5x10^-4 Max 5x10^-4 Max 5x10^-4 Max 5x10^-4 Max 5x10^-4 Max 5x10^-4 Max 5x10^-4 Max 5x10^-4 Max 5x10^-4 Max 5x10^-4 Max 5x10^-4 Max 5x10^-4 Max. 5x10^-4 Max. 5x10^-4 Max. 5x10^-4 Max. 5x10^-4 Max. 5x10^-4 Max. 5x10^-4 Max. 5x10^-4 Max. 5x10^-4 Max. 5x10^-4 Max. 5x10^-4 Max 5x10^-4 Max 5x10^-4 Max 5x10^-4 Max 5x10^-4 Max 5x10^-4 Max 5x10^-4 Max 5x10^-4 Max 5x10^-4 Max 5x10^-4 Max. 5x10^-4 Min. 5x10^-4 Min. 5x10^-4 Min. 5x10^-4 Min. 5x10^-4 Min. 5x10^-4 Min. 5x10^-4 Min. 5x10^-4 Min. 5x10^-4 Min. 5x10^-4 Min. 5x10^-4

Fig.44: Monteringplats

1. Välj monteringsplats enligt dessa kriterier:

• Underlaget måste vara stabil.

• Inga brännbara föremål får finnas i närheten.
• Produkten måste sättas fast helt rakt.

Endast för modeller med rörelsedetektor:

• Inga ventilationsöppningar får finnas i närheten.
• Inga växter, gatubelysning, reflekterande ytor eller föremål som rör sig av sig själv, får finnas i registreringsområdet.

1. Välj lämpligt montagematerial för underlaget

Montagematerial ingår inte i leveransen.

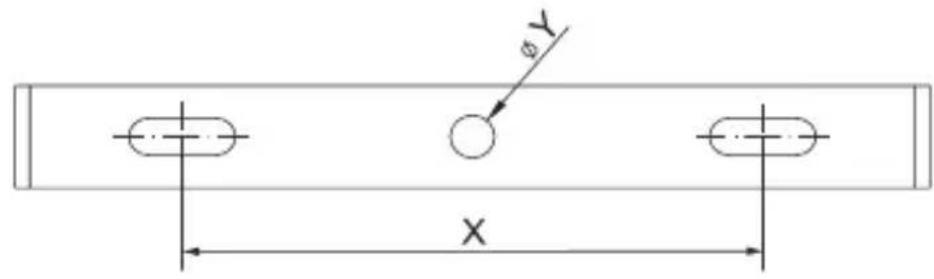

1. Markera hålavständet X och kabelgenomföringen Y med hjälp av montagebygeln och lämpligt vasst föremål.

φY X

Fig.46: Väggmontage

Artikelnummer X Y
44529, 44530, 44531, 44532 120 mm ∅ 8,5 mm

Tab.16: Borrhålsavständ X och kabelgenomföring Y

1. Borra monteringshålen med lämpliga verktyg.
2. Fäst LED-flodarmatur.

6 Installation

WARNING

Risk för elstötar

• Öppna kabeländar får ENDAST anslutas av behörig elektriker.
• Dra ur kontakten, koppla ifrån säkringen och se till att den inte kan kopplas in igen innan arbete utförs på produkten.
• Kontrollera att produkten är spänningsfri innan något arbete utförs på den.

Modeller utan monterad, jordad kontakt måste ha en fast installation till strömnätet.

Strömkabeln som används måste ha minst en omkrets på 1,0 mm². Trådar måste utrustas med trådändhylsor.

Följande anslutningar ska göras på produktens klämmor:

SV

1. Koppla bort säkringen.

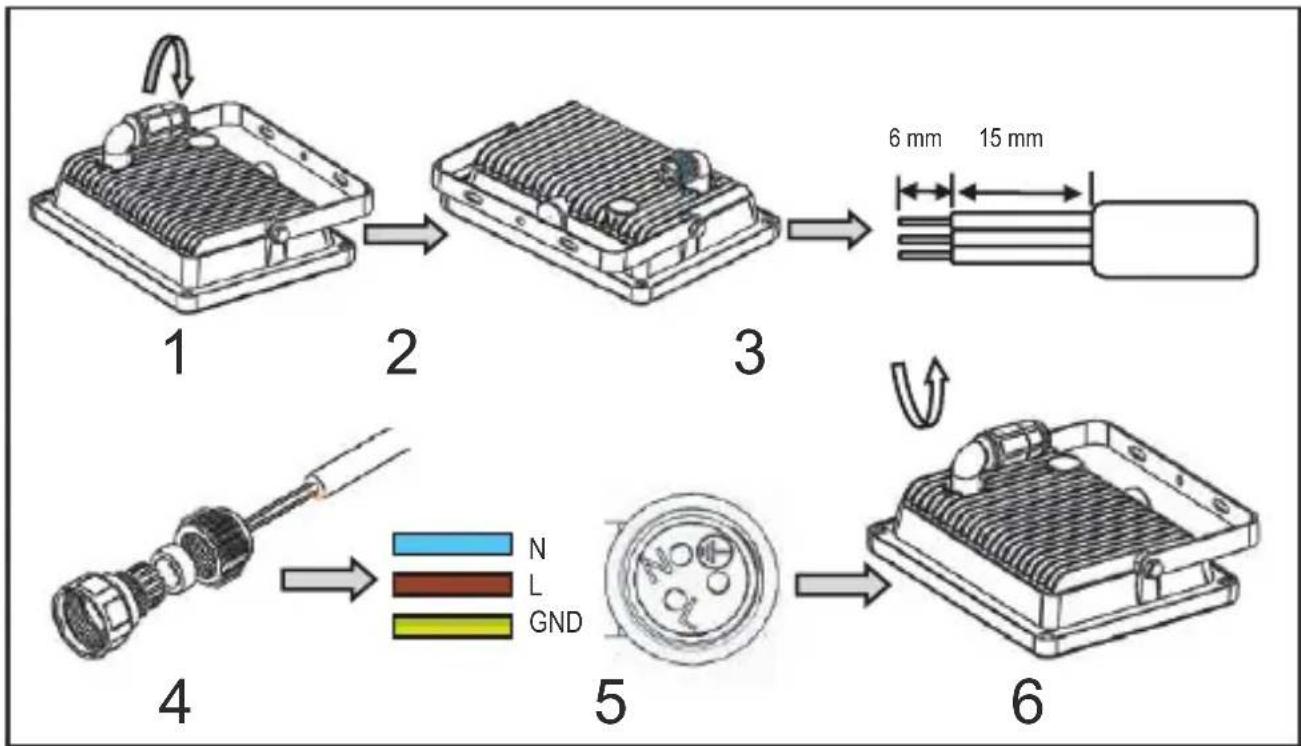

2. Oppna anslutningsmuffen genom att vrida motsols till anslutningsblocket är fritt, se bild 47 - 2.

3. Isolera kabeln, se bild 47 - 3.

4. För de delar på anslutningsmuffen som visas på bild 47 - 4 över anslutningskabeln.

5. Skruva fast nätkabeln enligt bild 47 - 5 med en skruvmejsel.

6. Skruva fast anslutningsmuffen genom att vrida medsols, enligt bild 47 -6.

7 Inställningar

Endast flodljusstrålkastare med rörelsedetektor:

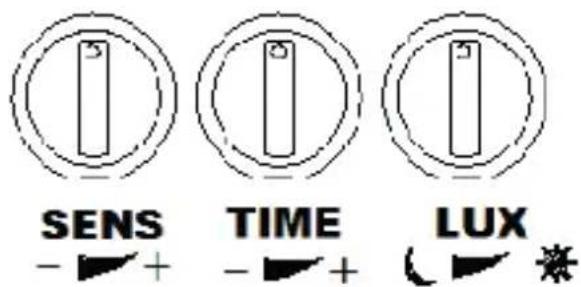

SENS TIME LUX

Fig.48: Inställningar (flodljusstrålkastare med rörelsedetektor)

SENS: SENS ställer in PIR-sensors räckvidd. Denna är minst 4 m, maximalt 10 min.

TIME: TIME ställer in släckningsfördröjning mellan min. 10±5 s och 10±2 minuter.

LUX: LUX ställer in fotocellens känslighet och registrerar omgivningsljustet för att tända på dagen och natten och endast under hatten.

8 Underhåll, vård, lagring och transport

Produkten är underhållsfri.

NOTERA

Sakskador

• Använd endast en torr och mjuk trasa vid rengöring.
• Använd inte rengöringsmedel eller kemikalier.
• Lagra produkten på en torr och sval plats.
• Om produkten inte ska användas under en längre tid ska den förvaras utom räckhåll för barn på en torr och dammfri plats.
• Spara originalförpackningen och använd den om produkten ska t r a n s p o r t e r a s

9 Ansvar

Vi förbehåller oss för tryckfel och ändringar av produkten, förpackningen och produktdokumentationen.

- Se våra garantivillkor. Använd nedanstående kontaktuppgifter för att begära att få den aktuella versionen.

10 Avfallshantering

Enligt EU:s WEEE-direktiv får inte elektrisk och elektronisk utrustning inte kasseras i hushållsavfallet. Dess komponenter ska återvinnas och kasseras åtskiljda från varandra. Annars kan förorenande och farliga ämnen förorena miljön.

Du som konsument är förpliktigad enligt lag att lämna elektriska eller elektroniska apparater till insamlingsplatser eller till återförsäljaren vid slutet av apparatens livstid. Detaljer regleras i nationella lagar. Symbolerna på produkten, i bruksanvisningen eller på förpackningen hänvisar till dessa villkor. Med denna avfallsseparering, tillämpning och avfallshantering bidrar du till att förbättra miljön.

WEEE-nr: 82898622
