Produkttype	LED-projektør til udendørs brug med infrarød bevægelsessensor
Mærke	Goobay
Model	44530
Strømforsyning	220-240 V~, 50 Hz
Effekt	50 W (svarende til 300 W)
Lysstrøm	4200 lm
Farvetemperatur	6500 K (kold hvid)
Farvegengivelsesindeks (Ra)	65
Strålingsvinkel	100°
Nominel levetid	30 000 h
Antal driftcyklusser	15 000
Effektfaktor	>0,8
Energieffektivitetsklasse	A
Beskyttelsesklasse (IP)	IP44
Husmateriale	Aluminium
Farve	Sort
Mål (L × B × H)	250 × 106 × 262 mm
Nettovægt	1579 g
Sensortype	PIR-sensor
Maks. dækningsområde	10 m
Maks. detektionsvinkel	180°
Udgangsforsinkelse	10 til 600 s
Installationshøjde	1,8 til 2,5 m
Driftstemperatur	-25 til +40 °C
Dæmpbar	Nej
Vedligeholdelse	Rengør med en blød, tør klud. Brug ikke rengøringsmidler.
Garanti og reparationsmuligheder	Reparationer må kun udføres af en kvalificeret elektriker. Se ansvarsfraskrivelsen.

Ofte stillede spørgsmål - 44530 Goobay

Hvad er den tilsvarende effekt for Goobay 44530 projektøren?

Goobay 44530 projektøren har en faktisk effekt på 50 W, svarende til en traditionel pære på 300 W.

Er projektøren dæmpbar?

Nej, Goobay 44530 er ikke dæmpbar.

Hvad er IP-beskyttelsesgraden for model 44530?

Beskyttelsesgraden er IP44, hvilket beskytter mod vandsprøjt og faste genstande med diameter ≥ 1 mm.

Hvordan justerer jeg bevægelsessensorens følsomhed?

Brug knappen SENS til at justere detektionsområdet (4 til 10 m). Drej med uret for at øge følsomheden.

Hvordan justerer jeg tidsforsinkelsen for belysning efter detektion?

Knappen TIME bruges til at justere belysningens varighed efter detektion, fra 10 sekunder til 10 minutter.

Hvordan justerer jeg lysstyrketærsklen for dag/nat-tilstand?

Knappen LUX justerer følsomheden over for omgivende lys: drej mod solsymbolet for dagdrift, mod månen for kun nattedrift.

Hvad er den anbefalede installationshøjde?

Installationshøjden skal være mellem 1,8 og 2,5 meter for optimal detektion.

Kan jeg installere denne projektør i et fugtigt område?

Ja, takket være IP44-klassificeringen er den velegnet til udendørs installation, men undgå nedsænkning. For øget beskyttelse skal du vælge den tilsvarende IP65-model.

Hvad gør jeg, hvis bevægelsessensoren udløser falske alarmer?

Kontrollér, at der ikke er nogen varmekilde (dyr, bevægelig vegetation, refleksioner) i detektionsområdet. Justér følsomheden (SENS) og sensorens vinkel.

Hvordan rengør jeg Goobay 44530 projektøren?

Brug en blød, tør klud. Brug aldrig rengøringsmidler eller aggressive kemikalier.

BRUGSANVISNING 44530 Goobay

1 Sikkerhedsanvisninger....50

1.1 Generelt 50
1.2 Advarselsniveauer....50

2 Beskrivelse og funktion....51

2.1 Produkt....51
2.2 Leveringsomfang 51
2.3 Produktdele....51
2.4 Tekniske data....51

3 Bestemmelsesmæssig anvendelse 52
4 Forberedelse 53
5 Montering 53
6 Installation 54
7 Indstillinger 55
8 Vedligeholdelse, pleje, opbevaring og transport....56
9 Hæftelsesoplysninger 56
10 Om bortskaffelse....56

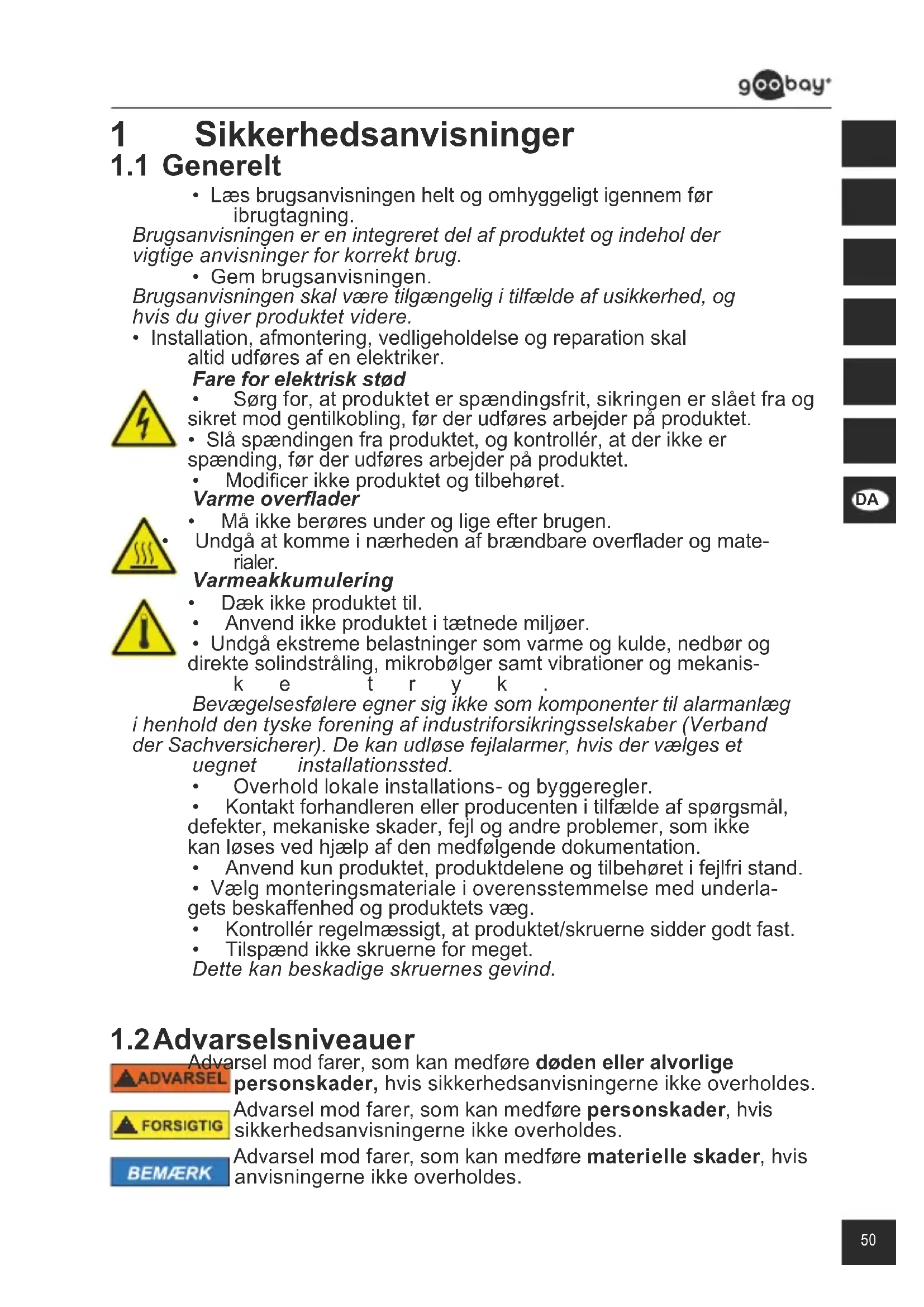

1 Sikkerhedsanvisninger

1.1 Generelt

- Læs brugsanvisningen helt og omhyggeligt igennem før ibrugtagning.

Brugsanvisningen er en integreret del af produktet og indehol der vigtige anvisninger for korrekt brug.

• Gem brugsanvisningen.

Brugsanvisningen skal være tilgængelig i tilfælde af usikkerhed, og hvis du giver produktet videre.

- Installation, afmontering, vedligeholdelse og reparation skal altid udføres af en elektriker.

Fare for elektrisk stød

- Sørg for, at produktet er spændingsfrit, sikringen er slået fra og sikret mod gentilkobling, før der udføres arbejder på produktet.

- Slå spændingen fra produktet, og kontrollér, at der ikke er spænding, før der udføres arbejder på produktet.

- Modificer ikke produktet og tilbehøret.

Varme overflader

- Må ikke berøres under og lige efter brugen.

Undgå at komme i nærheden af brændbare overflader og materialer.

Varmeakkumulering

• Dæk ikke produktet til.

• Anvend ikke produktet i tætnede miljøer.

- Undgå ekstreme belastninger som varme og kulde, nedbør og direkte solindstråling, mikrobølger samt vibrationer og mekanis-

k e t r y k

Bevægelsesfølere egner sig ikke som komponenter til alarmanlæg i henhold den tyske forening af industriforsikringsselskaber (Verband der Sachversicherer). De kan udløse fejlalarmer, hvis der vælges et uegnet installationssted.

• Overhold lokale installations- og byggeregler.

- Kontakt forhandleren eller producenten i tilfælde af spørgsmål, defekter, mekaniske skader, fejl og andre problemer, som ikke kan løses ved hjælp af den medfølgende dokumentation.

• Anvend kun produktet, produktdelene og tilbehøret i fejlfri stand.

- Vælg monteringsmateriale i overensstemmelse med underlagets beskaffenhed og produktets væg.

- Kontrollér regelmæssigt, at produktet/skruerne sidder godt fast.

- Tilspænd ikke skruerne for meget.

Dette kan beskadige skruernes gevind.

1.2 Advarselniveauer

personskader, hvis sikkerhedsanvisningerne ikke overholdes.

Advarsel mod farer, som kan medføre personskader, hvis sikkerhedsanvisningerne ikke overholdes.

BEMAERK

Advarsel mod farer, som kan medføre materielle skader, hvis anvisningerne ikke overholdes.

2 Beskrivelse og funktion

2.1 Produkt

Dette produkt er en LED-projektør til udendørs brug. Nogle modeller er desuden udstyret med en integreret infrarød bevægelsessensor. Sensoren registrerer genstande inden for detekteringsområdet. Ved bevægelsesændringer aktiveres den tilsluttede LED-projektør.

2.2 Leveringsomfang

LED-projektør med eller uden bevægelsessensor, brugsanvisning

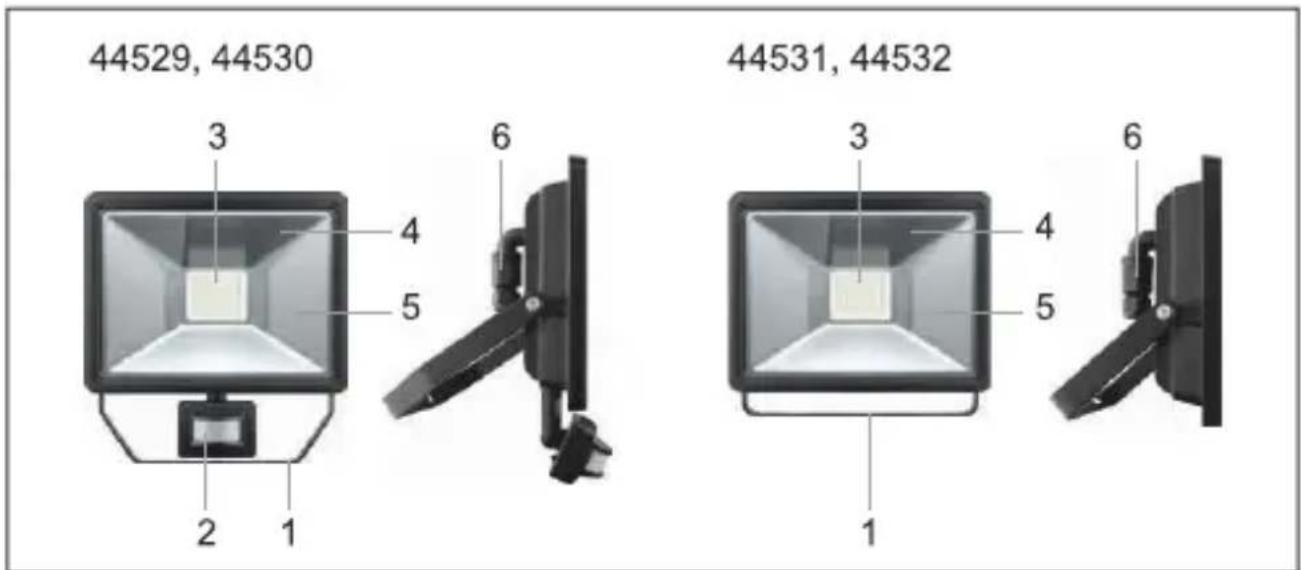

2.3 Produktdele

44529, 44530 44531, 44532 3 6 4 3 4 5 6 2 1 1

Fig.37: Produktdele

1	Monteringsbeslag		2	Bevægelsessensor
3	L E D	‘	e r		4	R e fl
5	Glasrude		6	Tilslutningsklemme	med	tilslutningsmuff

2.4 Tekniske data

Varenummer	44529	44530	44531	44532
Indgangsspænding (V~)	220-240, 50 Hz
LED-antal (stk.)	49
Effekt (W)	50
Svarer til glødelampe (W)	300
Effektfaktor	>0,8
Nominel lysstrøm (lm)	4200
Energieffektivitetsklasse	A
Lysfarve kold hvid
Farvetemperatur (K) 6500
Farvegengivelsesindeks (Ra) 65
Spejlvinkel (°) 100
Nominel levetid (timer) 30000
Antal tænd/sluk-cyklusser (stk.) 15000
Driftstemperatur (°C) -25 ~ +40
Beskyttelsestype IP44 IP65
Kabinetmateriale aluminium
Kabinetfarve	sort	hvid	sort	hvid
Mål (mm)	250 x 106 x 262		250 x 78 x 216
Nettovægt (g)	1579		1439
Kan dæmpes	X
Bevægelsessensor	√		X
Sensortype	PIR-sensor
Maks. Detekteringsområde (m)	10
Maks.Registreringsvinkel (°)	180
Slukforsinkelse (s)Fra...til 10 ... 600
Installationshøjde (m)Fra...til 1,8 ... 2,5

3 Bestemmelsesmæssig anvendelse

Enhver anvendelse, der afviger fra kapitlet »Beskrivelse og funktion« eller »Sikkerhedsanvisninger«, er ikke tilladt.

IP44

Dette produkt er beskyttet mod stænkvand og berøring af fremmedlegemer ≥ ∅1 mm.

IP65

Dette produkt er støvtæt mod berøring og beskyttet mod vandstråler.

4 Forberedelse

1. Sammenlign de tekniske data for alle de apparater, som skal anvendes, og forvis dig om, at de er kompatible.
2. Kontrollér, at du har modtaget alle dele, og at de er intakte.

5 Montering

▲ FORNING Nedstyrtningsfare / Fare for klemning

• Placer og anvend hjælpemidler på sikker vis.
  • Hold ikke legemsdele ind mellem knivdele.
  • Kablet skal føres sikkert.

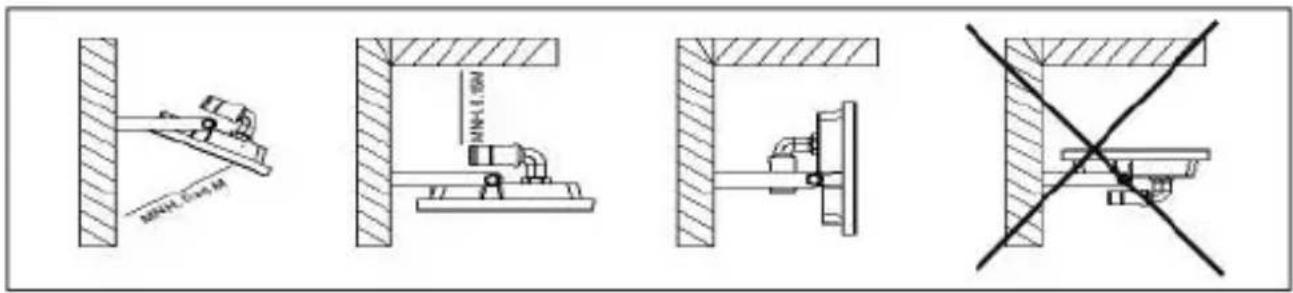

MN1.5-4-M MN1.5-M

Fig.38: Monteringssted

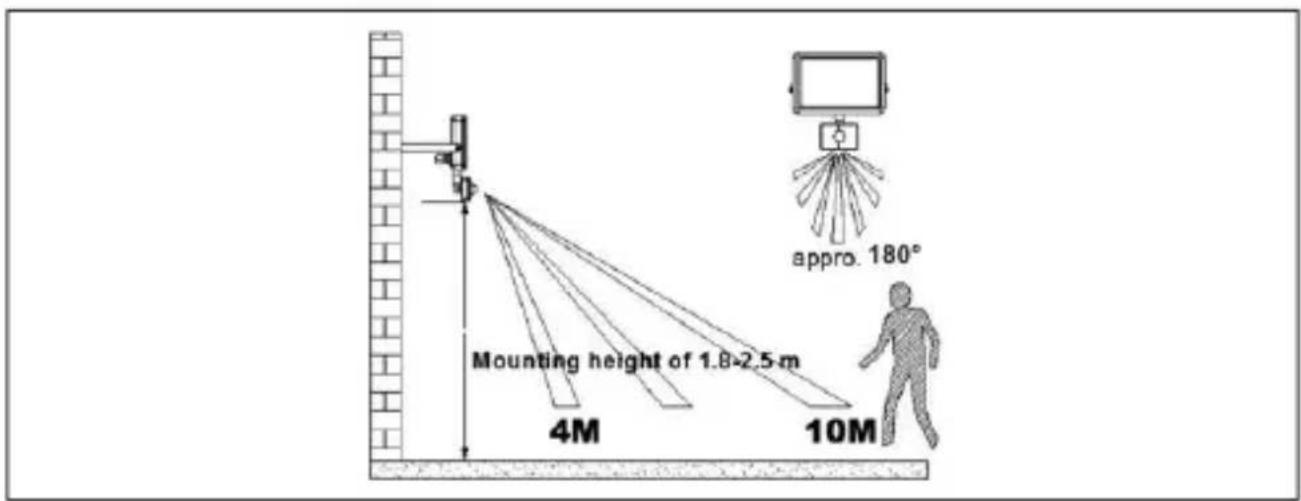

1. Vælg monteringsstedet ud fra følgende kriterier:

• Overfladen skal være stabil.

• Der må ikke være nogen brandbare genstande i nærheden.
• Produktet skal fastgøres helt lige.

Kun modeller med bevægelsessensor:

• Der må ikke være ventilationsåbninger i nærheden.
- Planter, gadebelysning, reflekterende overflader eller genstande, der bevæger sig vilkårligt, må ikke befinde sig inden for detekteringsområdet.

1. Vælg et egnet monteringsmateriale svarende til den valgte overflade og produktets vægt. Monteringsmateriale medfølger ikke.

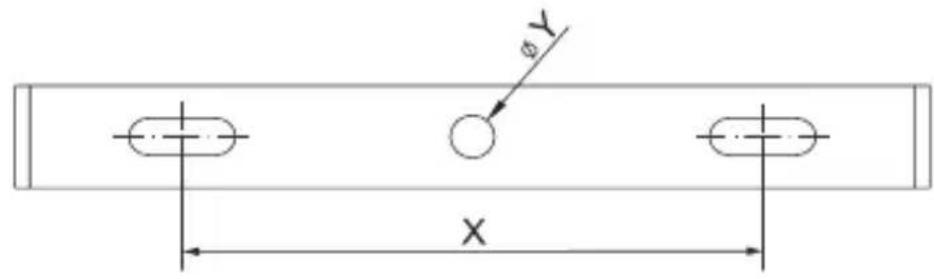

2. Markér borehulafstanden X og kabelgennemføringen Y ved hjælp af monteringsbeslag og en egnet blyant.

φY X

φY x

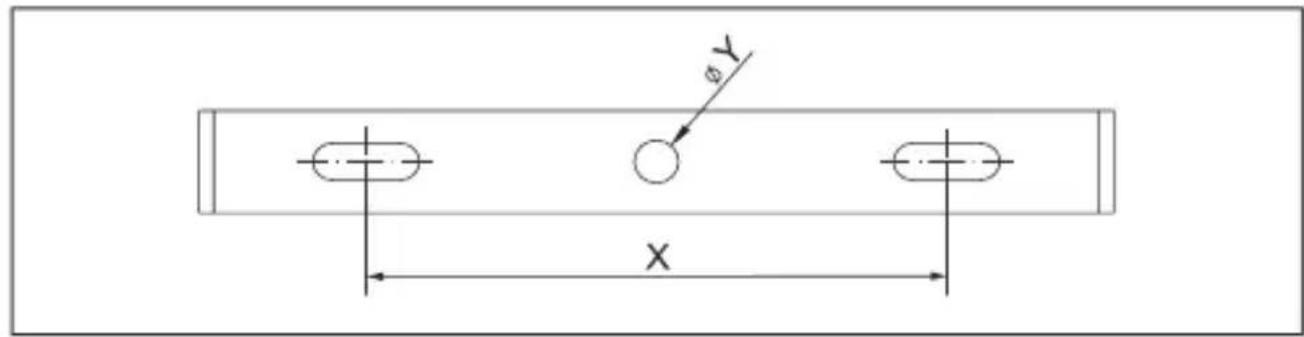

Fig.40: Vægmontering

Varenummer X Y
44529, 44530, 44531, 44532 120 mm ∅ 8,5 mm

Tab.14: Borehulafstand X og kabelgennemføring Y

1. Bor monteringshullerne med egnede værktøjer.
2. Fastgør LED-projektør.

6 Installation

ADVARSEL

Fare for elektrisk stød

• Åbne kabelender må KUN tilsluttes af erfaren elektriker.
• Sørg for, at produktet er spændingsfrit, sikringen er slået fra og sikret mod gentilkobling, før der udføres arbejder på produktet.
• Slå spændingen fra produktet, og kontrollér, at der ikke er spænding, før der udføres arbejder på produktet.

Modeller uden monteret Schuko-hanstik skal installeres permanent tilsluttet lysnettet. Det anvendte strømkabel skal have en diameter på mindst 1,0 mm². Enkelttråde skal udstyres med trådendemuffer.

Følgende tilslutninger skal foretages på produktets samlemuffe:

DA

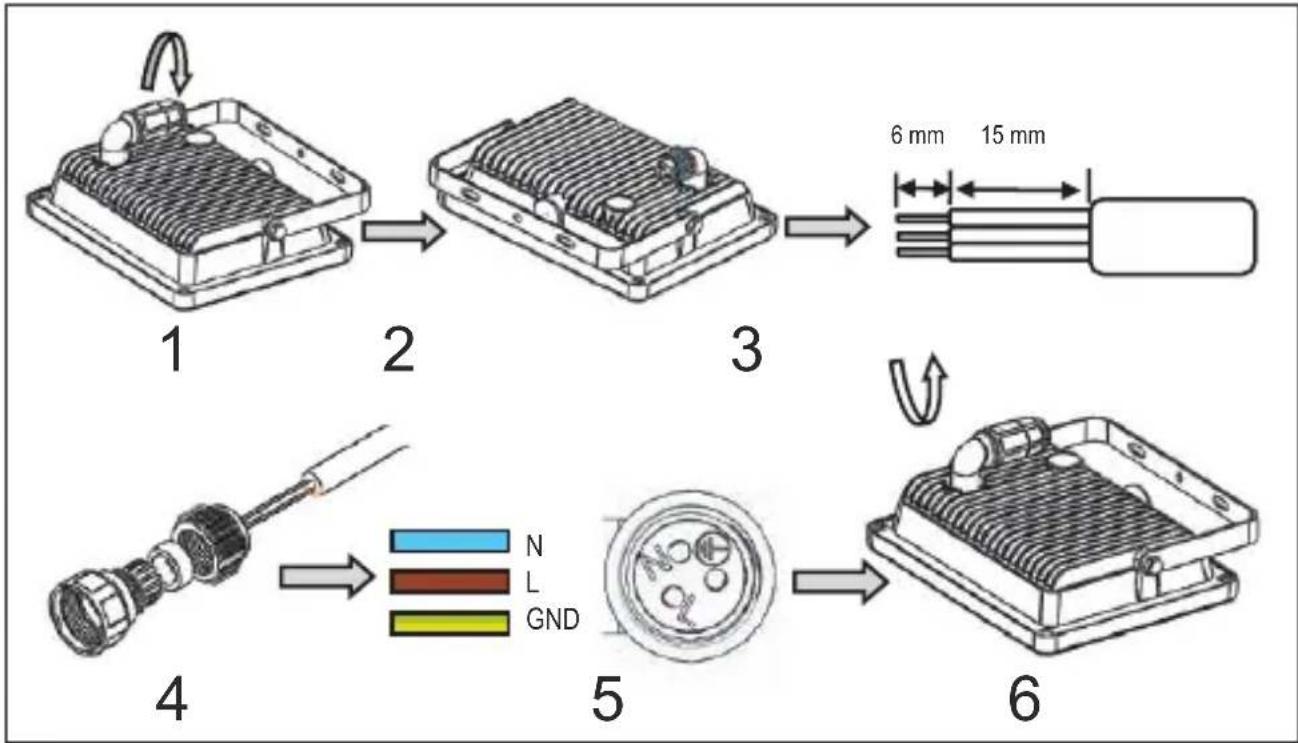

1. Sluk for sikringen.

2. Åbn tilslutningsmuffen ved at dreje mod urets retning, til tilslut ningsklemmen er blotlagt som vist på figur 41 - 2.

3. Isoler kablerne som vist på figur 41 - 3.
4. Skub de dele, der er vist på figur 41 - 4, ind i tilslutningsmuffen via tilslutningskablet.
5. Skru netkablerne fast ved hjælp af en skruetrækker som vist på figur 41 - 5.
6. Skru tilslutningsmuffen fast ved at dreje med urets retning som vist på figur 41 - 6.

7 Indstillinger

Kun LED-projektører med bevægelsessensor:

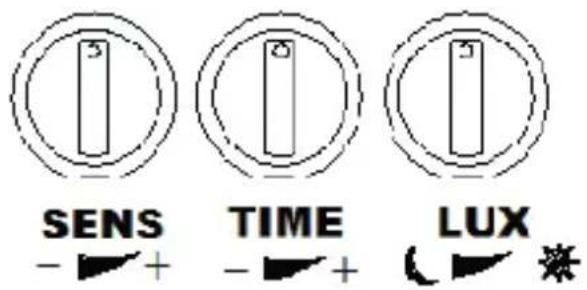

SENS TIME LUX

Fig.42: Indstillinger (LED-projektører med bevægelsessensor)

SENS: SENS indstiller PIR-sensorens rækkevidde.

Rækkevidden er mindst 4 m og højst 10 m.

TIME: TIME indstiller slukningsforsinkelsen mellem min. 10±5 s og 10±2 minutter.

LUX: LUX indstiller fotocellens følsomhed og registrerer omgivelseslysstyrken mellem aktivering om dagen og om natten * og kun om natten).

8 Vedligeholdelse, pleje, opbevaring og transport

Produkterne er vedligeholdelsesfri.

BEMAERK

Materielle skader

• Anvend altid en tør og blød klud til rengøring.
  • Anvend aldrig rengøringsmidler og kemikalier.
• Skal opbevares køligt og tørt.
• Opbevar produktet utilgængeligt for børn og på et tørt og støvbeskyttet sted, hvis det ikke skal bruges i længere tid.
• Tag batterierne/akkuerne ud, hvis produktet ikke skal bruges i længere tid.
• Gem og anvend den originale emballage, hvis produktet på et tidspunkt skal transporteres.

9

Hæftelsesoplysninger

§

Forbehold for trykfejl og ændringer af produkt, emballage eller produktdokumentation.

- Se vores garantibetingelser. Du kan rekvirere de aktuelle betingelser ved at bruge de anførte kontaktoplysninger.

10 Om bortskaffelse

Elektriske og elektroniske apparater må iht. Rådets WEEE-direktiv ikke bortskaffes med almindeligt husholdningsaffald. Apparaternes bestanddele skal sorteres og bortskaffes separat på en kommunal genbrugsstation, fordi giftige og farlige bestanddele ved forkert bortskaffelse kan skade sundheden og miljøet

Som forbruger er du forpligtet til efter gældende lov at returnere elektrisk og elektronisk affald til producenten, forhandleren, eller til en offentlig opsamlingssted ved afslutning af produktets levetid. Detaljerne reguleres i de nationale lovgivning. Symbolet på dette produkt, i bruger manualen, eller på indpakningen opfylder disse regler. Med denne form for affaldssortering, anvendelse, og affalds-genbrug opnår du en vigtig del i at bevare miljøet.

WEEE No: 82898622
