1 Turvallisuusohjeet

1.1 Yleistä

Lue kayttoohje kokonaan ja huolellisesti ennen kayttöa.

Käyttoohje on osa tuotetta ja sisaltä tärkeitä ohjeita oikeasta käytösta.

Sailytä kayttöohje.

Käytöohjeen tulee olla käytettavissä epaselvissä tilanteissa sekä luovutettaessa tuote eteenpän.

• Anna asennus-, purku-, huolto- ja korjaustyöt vain koulutettujen sahköalan ammattilaisten tehtäviksi.

Sahköiskun vaara

• Ennen tuotteeseen tehtäviä toimenpiteita kytke se jannit-teettömäksi, kytke varoke irti ja esta paällekytkeytyminen.
• Varmista ja tarkista jännitteettömyys ennen tuotteseen tehtäviä toimenpiteita.
• Alä avaa koteloa.

Kuomat pinnat

• Alä liikuta käytön aikana tai valittömästi sen jälkeen.
• Pida etaallà tulenaroista pinnoista ja materiaialeista.

Keraantnyt kuumus

• Alä peita tuotetta.
• Alä käytä suljetussa ympäristössä.
  Valtettä aärimmäistä kuormitusta, kuten kuumuutta ja kylmyytta, markyytta ja suoraa auringonsateilyä, mikroaaltoja sekä varähtelyä ja mekaanista puristusta.

Liikeilmaisimet eivat sovellu halytinlaitteiden osiksi VdS-laitoksen (Verband der Sachversicherer) tarkoittamalla ravalla. Ne voivat laukaista virheellisia halytyksi, jos valittu asennuspaikka on epäe dullinen.

Noudata paikallisia asennus- ja rakennusmaarayksiia.
- Jos sinulla on kysyttaväa taiJos tuotteessa on vikoja tai mekanisia vauroiota taiJos ilmenee muita ongelmia, joita et pysty ratkaisemaan mukana olevien dokumenttien avulla, ota yhteyttä jalleenmyyjaan tai valmistajaan.
Käytä tuotetta, tuotteen osia ja tarvikkeita vain, kun ne ovat moitteettomassa kunnossa.
- Valitse asennusmaterialiaali alustan ominaisuuksien ja tuotteen painon mukaan.
Tarkasta saannollisesti, etta tuote/ruuvit ovat tiukasti paikoillaan.
Alä kiristä ruuveja liikaa.

Kierteet voivat vaurioitua.

1.2Varoitustasot

VAROITUS

itus vaaroista, jotka voivat johtaa kuolemaan tai vakeisiin vammoihin, jos turvallisuusohjeita ei noudateta.

VAROVAISUUS

Varoitus vaaroista, jotka voivat johtaa vammoihin, jos turva llisuusohjeita ei noudateta.

ILMOITUS

itus vaaroista, jotka voivat johtaa esinevahinkoihin, jos ohjeita ei noudateta.

2 Kuvaus ja toiminta

2.1 Tuote

Tämä tuote on LED-ulkovalonheitin. Jotkin mallit on varustetty lisäksi infrapunaliiketunnistimella. Anturi havaitsee tunnistusalueella olevat kohteet. Kun liikemuutoksia havaitaan, liitety LED-valonheitin syttyy.

2.2 Toimituksen sisälto

LED-valonheitin varustettuna liiketunnistimella tai ilman liiketunnistinta, kayttöohjeiden

2.3 Tuotteen osat

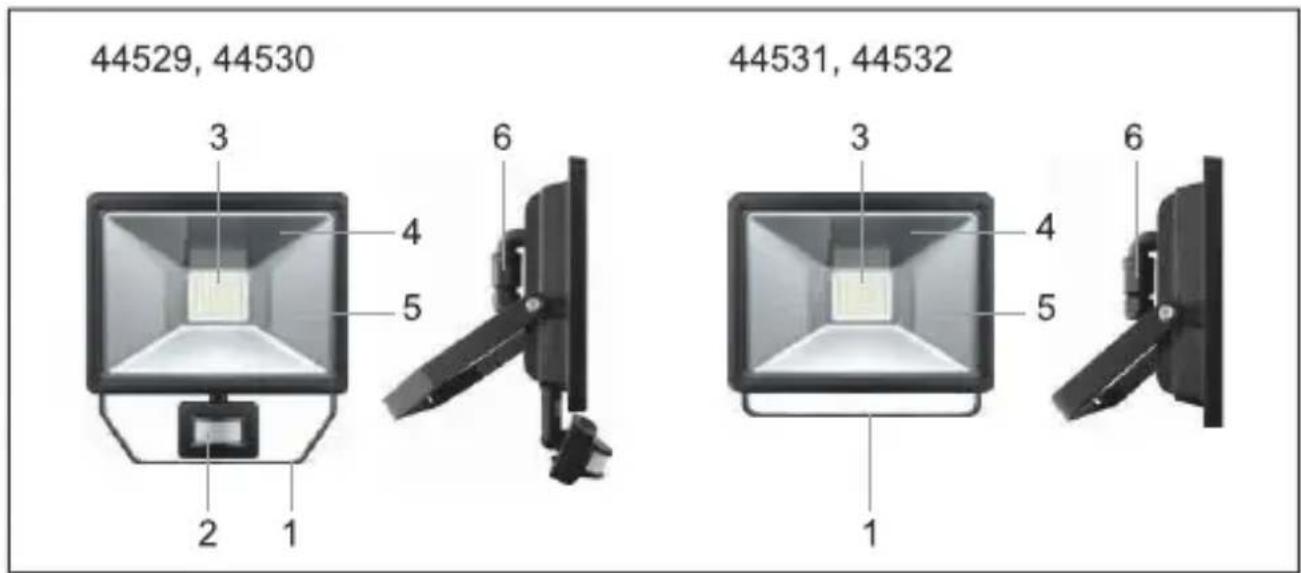

Fig.61: Tuotteen osat

1 Asennussanka 2 Lijketunnistin
3 LEDIT 4 Heijastin
5 Lasilevy 6 Liitantalohko ja liitantaholkit

2.4 Tekniset tiedot

Tuotenumero	44529	44530	44531	44532
Tulojännite (V~)	220-240, 50 Hz
LEDien lukumäärä (kpl)	49
Teho (W)	50
Vastaa hehkulamppua (W)	300
Tehokerroin	>0,8
Nimellisvalovirta (lm)	4200
Energiatehokkuusluokka	A

Tab.21: Tekniset tiedot

Valon vär i kylmän valkoinen
Värilämpötila (K) 6500
Värintoistoindeksi (Ra) 65
Lähtökulma (°) 100
Käytöikä (h) 30000
Kytkentäjaksojen lukumäärä (kpl)	15000
Käytölämpötila (°C) -25 ~ +40
Kotelointiluokka IP44 IP65
Kotelon materiaali alumiini
Kotelon värì musta valkoi-		nen	musta valkoi-
Mitat (mm)	250 x 106 x 262		250 x 78 x 216
Nettopaino (g)	1579		1439
Himmennettävä X
Liokitunnistin	✓		X
Anturin typpi	PIR-anturi
Maks. tunnistusalue (m)	10
Tunnistuskulma (°)	180
Poiskytkentäviive (s)Toimintaväli	10 ... 600
Asennuskorkeus (m)Toimintaväli	1,8 ... 2,5

3 Maäräystmukainen käytto

Muu kuin luvuissa "Kuvaus ja toiminta" tai "Turvallisuusohjeet" kuvattu käytö ei ole salittu.

IP44 Tämä tuote on suojattu roiskevedeltä ja vierasesineiden ≥ 0 mm kosketukselta.

IP65 Tämä tuote on suojattu polytiiviisti kosketukseta ja suihku-vedeltä.

4 Valmistelu

1. Vertaile kaikkien käytettävien laitteiden teknisija tietoja ja varmista niiden yhteensopivuus.
2. Tarkasta, etta toimituksen sisaltö on taydellinen ja ehja.

5 Kokoonpano

VAROVAISUUS

Putoamisvaar/ Puristumisvaara

Sijoita ja käytä apuvälineitä turvallisesti.
- Alä pidä raajoja leikkuuosien valissä.

• Asenna kaapeli huolellisesti.

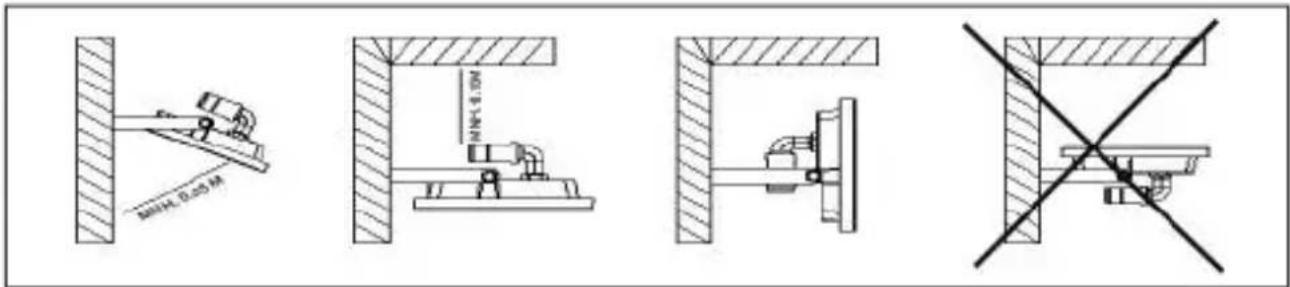

Fig.62: Asennuspaikka

1. Valitse asennuspaikka seuraavien kriteerien mukaisesti:

2. Pinnan on oltava vakaa.

Lahellä ei saa olla palavia esineita.
- Tuote on kiinnitettävä täysin suoraan.

Vain liiketunnistimilla varustetut mallit:

Lahellä ei saa olla ilmanvaihtoaukkoja.
Tunnistusalueella ei saa olla kasveja, katuvaloja, heijastavia pintoja tai sattumanvaraisesti likkuvia kohteita.

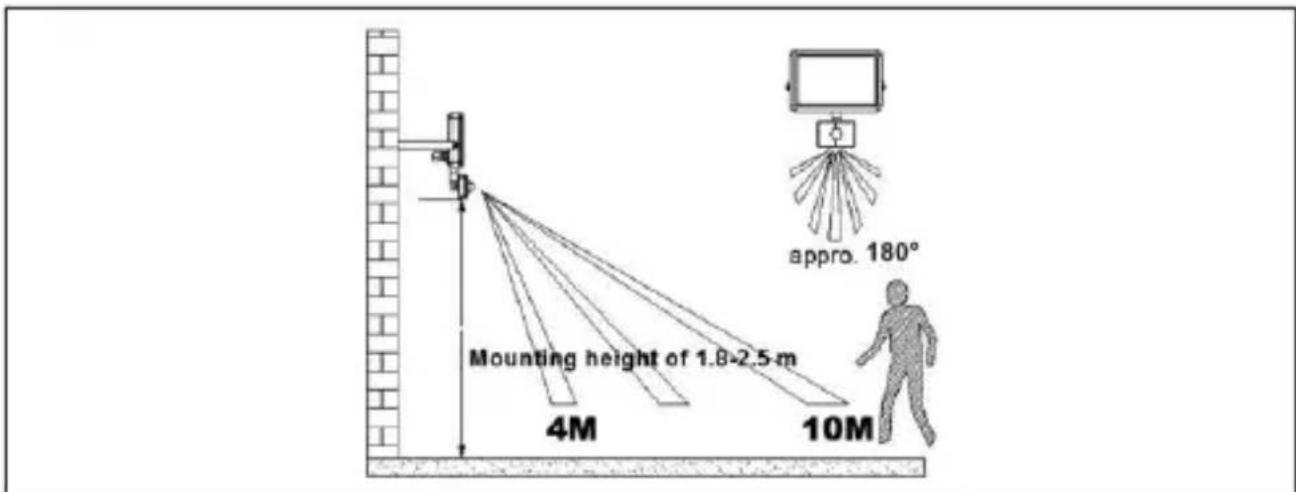

Fig.63: Kantama

1. Valitse valitun pinnan ja tuotteen painon mukainen sopiva asennusmaterialiaali.

Asennusmaterialiaeliisisallytoimitukseen.

1. Merkitse porattavien reikien valinen etaisyys X ja kaapelin lapivienti Y asennussangan ja sopivan kynän avulla.

Fig.64: Seinaasennus

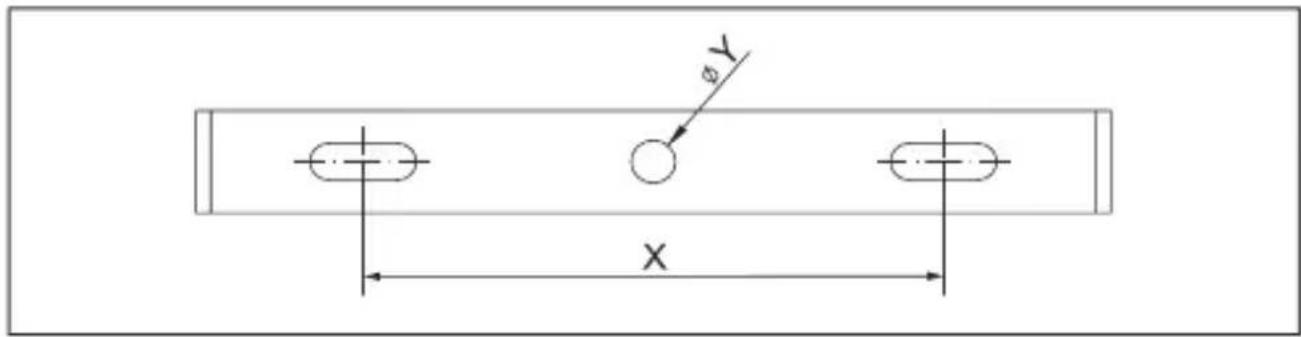

Tab.22: Porattavien reikien valinen etäisyys X ja kaapelin lapivienti Y

Tuotenumero XY
44529, 44530, 44531, 44532 120 mm Ø 8,5 mm

1. Poraa asennusreiat sopivilla tyokaluilla.
2. Kiinnitta LED-valonheitin.

6 Asennus

VAROITUS

Sahköiskun vaara

• Anna avoimet kaapelinpäät VAIN kokeneen sahköalan ammattilaisen liitettäviki.
  Ennen tuotteeseen tehtäviä toimenpiteita kytke se jannit teettömäksi, kytke varoke irti ja esta paallekytkeytyminen.
  Varmista ja tarkista jannitteettomyys ennen tuotteeseen tehtävi toimenpiteita.

Mallit, joissa ei ole asennettua suojakosketinpistoketta, on liitettavä kiinteästi sähköverkkoon.
Käytettvän virtakaapelin poikkileikkauksen pinta-alan on oltava vähintään 1,0 mm². Säikeet on varustettava paateholkeilla.

Seuraavat liitannat kytketaan tuotteen riviliittimeen:

Fig.65:Asennus

1. Kytke varoke pois pälä.
2. Avaa liitantaholkki vastapäivän kiertamälla kunnes liitantalohko yapautuu kuyan 65 - 2 mukaisesti.
3. Erista kaapeli kuvan 65 - 3 mukaisesti.
4. Siirä kuvassa 65 - 4 nakyvat liitantäholkin osat liitantäkaapelin paallee.
5. Kiristä verkkokaapeli tukevasti kuvan 65 - 5 mukaisesti ruuvitalt alla.
6. Kirista liitantaholkti tukevasti kiertamalla sita myotapaivaa n kuvan 65 - 6 mukaisesti.

7 Asetukset

Vain liiketunnistimilla varustetut valonheittimet:

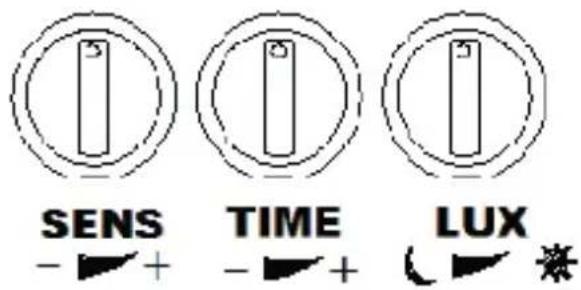

Fig.66: Asetukset (likitunnistimilla varustetut valonheittimet)

SENS: SENS märittä PIR-anturin kantaman.

Kantomatka on vahintaa n 4 m ja enintaan 10 m.

TIME: TIME märittä poiskytkentäviiveen, joka on 10±5 sekunnin (vahimmäisarvo) ja 10±2 minuutin valillä.

LUX: LUX märittä valokennon herkkyden ja erottaa ympäristón kirkkauden paivällä ja yöllä tapahtuvan syttymisen valillä ja vain yöaikaan

8 Huolto, kunnossapito, varastointi ja kuljetus

NOTERA

Esinevahingot

Kayta puhdistamiseen vain kuivaa ja pehmea liinaa.

Alä kaytā pesuaineita tai kemikaaleja.
Varastoi viileassa ja kuivassa.
- Jos tuote on pitkään käytämättä, säilytä sitälasten ulottumattomissa sekäkuivassa ja polyltä suojatussa ympäri stössä.
Säilytä alkuperäinen pakkaus ja käytä sitä kuljetustä

9

Vastuuhuomautus

Pidätämme oikeuden painovirheisiin ja tuotteen, pakkauksen tai tai tuotetta koskevien asiakirjojen muutoksiin.

• Ota huomioon takuuehtomme. Voit pyytää ne ajantasaises sa muodossa mainittujen yhteystietojen kautta.

10 Havittämisohjeet

Eurooppalaisen WEEE-directiivin mukaan elektronisia ja sahkolaiteita ei saa havittä kotitalousjatteen mukana. Niiden osat on toimitettava lajiteluina kierratettaviksi tai havitettaviksi, sillä epaaianmukaisesti havitetyinä myrkylliset ja vaaralliset osat voivat vahingoittaa terveyttä ja ympäristöä.

Sahkö- ja elektroniikkalaitelain (ElektroG) mukaan, sinä olet kuluttajana vastuussa sahkö- ja elektroniikkalaitteen palauttami sesta veloituksetta sen käyttoian lopussa valmistajalla, ostopaikkaan tai erityiseen kierratyspisteeseen. Havittamisen yksityiskohdista on saadetty eri alueilla asianmukaisissa laeissa. Symboli tuotteessa, käyttooppaassa ja/tai pakkauksessa viittaa näihin lakeihin. Tällainen elektroniikkajatteen erottelu, kierratys ja havittäminen auttaa merkittävasti ympäristomme suojelussa.

WEEE-numero: 82898622
