GEBRUIKSAANWIJZING 44531 Goobay

1 Veiligheidsvoorschriften 42

1.1 Algemeen 42
1.2 Waarschuwingsniveauaus 42

2 Beschrijving en werkung 43

2.1 Producten 43
2.2 Leveringsomvang 43
2.3 Bedieningselementen en onderdelen 43
2.4 Technische gegevens 43

3 Gebruik conform de voorschriften 44
4 Voorbereiding 45
5 Montage 45
6 Installatie 46
7 Instellingen 47
8 Onderhoud, verzorging, opslag en transport 48
9 Aansprakelijkhheidsaanwijzing. 48
10 Aanwijzingen voor afvalverwijdering 48

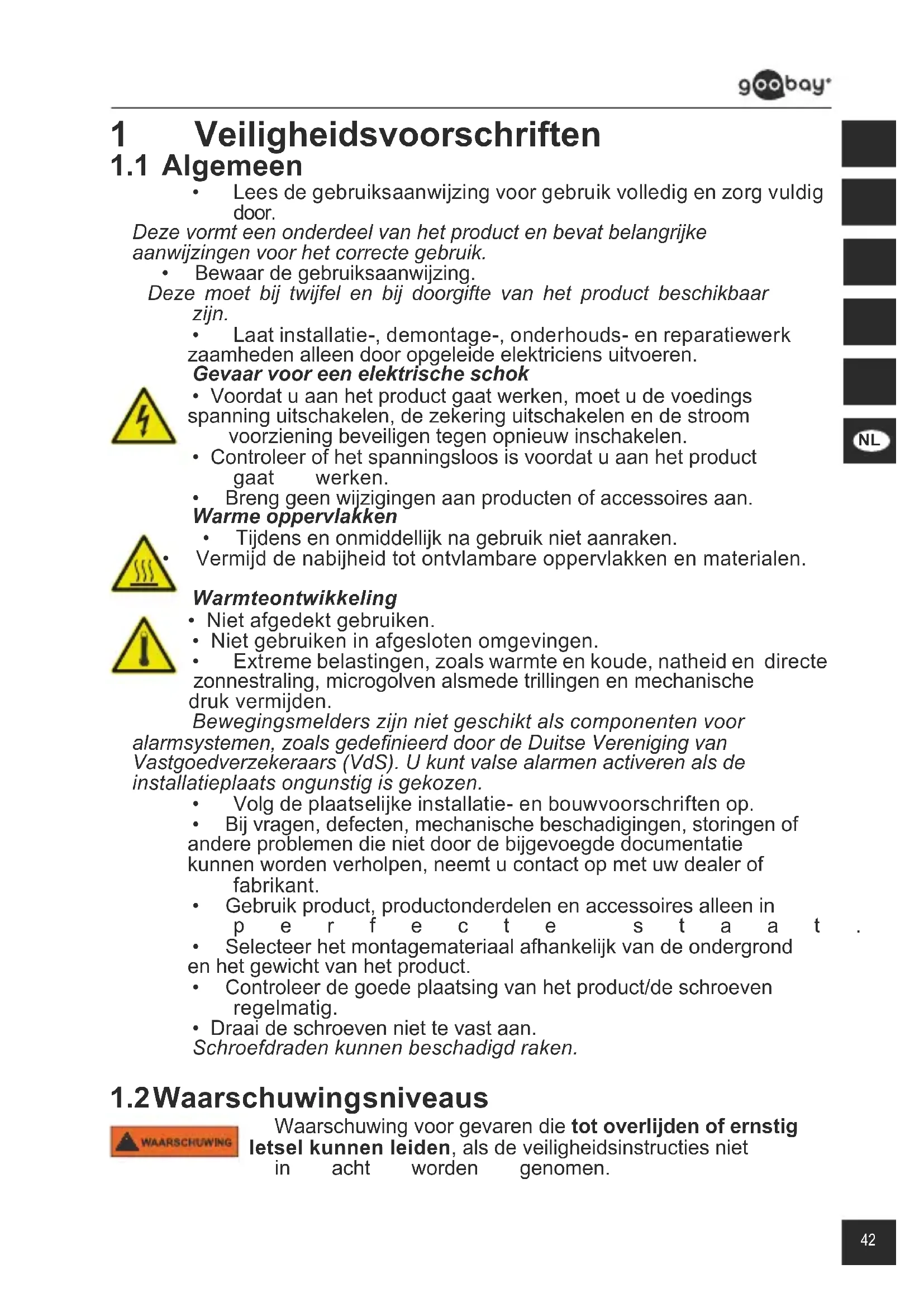

1 Veiligheidsvoorschriften

1.1 Algemeen

Lees de gebruiksaanwijzing voor gebruik volledig en zorg vuldig door.

Deze vormt een onderdeel van het product en bevat belangrijke aanwijzingen voor het correcte gebruik.

Bewaar de gebruiksaanwijzing.

Deze要去 bij twijfel en bij doorgifte van het product beschikbaar়n.

• Laat installment-, demontage-, onderhouds- en reparatiewerk zaamheden alleen door opgeleide elektriciens uitvoeren.

Gevaar voor een elektrische schok

• Voordat u aan het product gaat werken, moet u de voedings spanning uitschakelen, de zekering uitschakelen en de stroom voorziening beveiliggen gegen opnieuw inschakelen.

• Controller of het spanningsloos is voordat u aan het product gaat werkken.

• Breng geen wijzigingen aan producten of accessoires aan.
  Warme oppervlakken

Tijdens en onmiddelijk na gebruik Niet aanraken.

Vermijd de nabijheid tot ontvlambare oppervlakken en materialen.

Warmteontwikkeling

• Niet afgedekt gebruiken.
• Niet gebruiken in afgesloten omgevingen.
• Extreme belastingen, zoals warmte en koude, natheid en directe zonnestraling, microgolven alsmede trillingen en mechanische druk vermijden.

Bewegingsmelders zich nicht geschickt als componenten voor alarmsystemen,zoals gedefiniereerd door de Duitse Vereniging van Vastgoedverzekeraars (VdS).U kunt valse alarmen activeren als de installmenteplaats ongunstig is gekozen.

• Volg deplaatselijke installmenten en bouwvoorschriften op.
• Bij vragen, defecten, mechanische beschadigungen, storingen of andere problemen die nicht door de bijgevoegde documentatie können worden verholpen, neemt u contact op met uw dealer of fabrikant.
  Gebruik product, productonderdelen en accessoires alleen in pe r f e c t e s t a a t
• Selecteer het montagematerialial afhankelijk van de ondergronden het gewicht van het product.
• Controller de goede plaatsing van het product/de schroeven regelmatig.
• Draai de schroeven Niet te vast aan.

Schroefdraden können beschadigd raken.

1.2 Waarschuwingsniveaus

Waarschuwing voor gezaren die tot overlijden of ernstig letsel+knen leiden,als de veiligheidsinstrumenties Niet inacht worden genomen.

Waarschuwing voor gezaren die tot letsel konnen voORZICHTIG leiden, als de veiligheidsinstrumenties nicht in acht worden genommen.

ATTENTIE!

waarschuwing voor gezaren die tot materièle schade kuren leiden als de instructies worden genegeerd.

2 Beschrijving en werkinq

2.1 Producten

Dit product is een led-buitenschijnwerper. Sommige modellen zijn bijkomend met een geintegreerde infraroodbewegingsmelder uitgerust. Objecten worden in het detectiebereik van de sensor herkend. Bij bewegingswijzigingen worden de aangesloten led-lichtbundel geactiveerd.

2.2 Leveringsomvang

Led-lichtbundel met of zonder bewegingsmelder, gebruiksaanwijzing

2.3 Bedieningselementen en onderdelen

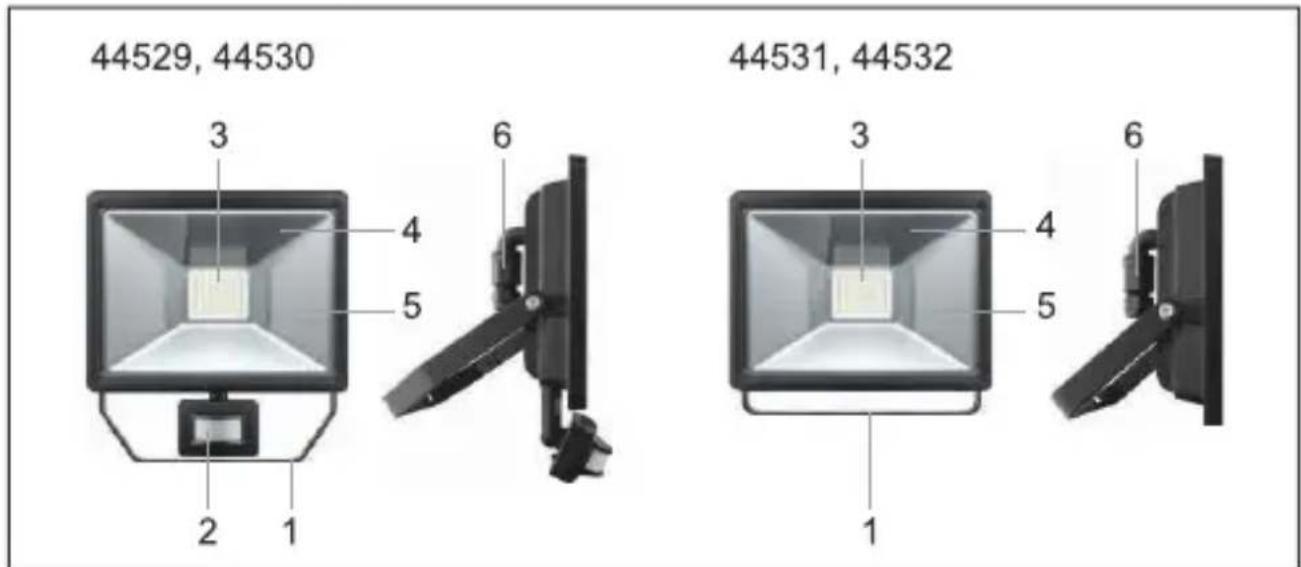

Fig.31: Bedieningselementen en onderdelen

1 Montagebeugel 2 Bewegingsmelder
3 Leds 4 Reflector 5 Ruit 6 Aansluitblok met aansluitmof

Artikelnummer	44529	44530	44531	44532
Ingangsspanning (V~)	220-240, 50 Hz
Aantal LED's (stks.)	49
Vermogen (W)	50
Komt overeen met gloeilamp (W)	300

Arbeidsfactor > 0,8
Nominale Lichtstroom (lm) 4200
Energie-efficiency-klasse A
Lichtkleur koud-wit
Kleurtemperatuur (K) 6500
kleurweergave-index (Ra) 65
Emissiehoek (°) 100
Nominale Levensduur [uur] 30000
Aantal schakelcycli (st.) 15000
bedrijfstemperatuur (°C) -25 ~ + 40
Beschermingsgraad IP44 IP65
Behuizingsmaterial Aluminium
Kleur van de behuizing	zwart	wit	zwart	wit
Afmetingen (mm)	250 x 106 x 262		250 x 78 x 216
Nettogewicht (g)	1579		1439
Dimbaar	X
Bewegismelder	✓		X
Sensortype	PIR-sensor
Max. detectiebereik (m)	10
Max. detectiehoek (°)	180
Uitschakelvertraging (sec) Van ... tot	10 ... 600
Installatiehoogte (m) Van ... tot	1,8 ... 2,5

3 Gebruik conform de voorschriften

Een ander gebruik dan beschreiben in het hoofdstuk „Beschrijving en werkking" of in de „Veiligheidsinstrumenties" is Niet toegestaan.

IP44 Dit product is beschermd gegen spatwater en contact door vreme de voorwerpen ≥ 0 1 mm.

1. Vergelijk de technische gegevens van alle te gebruiken apparaten met elkaar en stel de onderlinge compatibilititeit zeker.
2. Controller of de leveringsomvang volledig en onbeschadigd is.

5 Montage

VOORZICHTG

Valgevaar / Gevaar voor beknelling

• Plaats en gebruik hulpmiddelen op een veilige manier.

Houd ledematen nicht:tussen de scharende onderdelen.

Kabel veilig leggen.

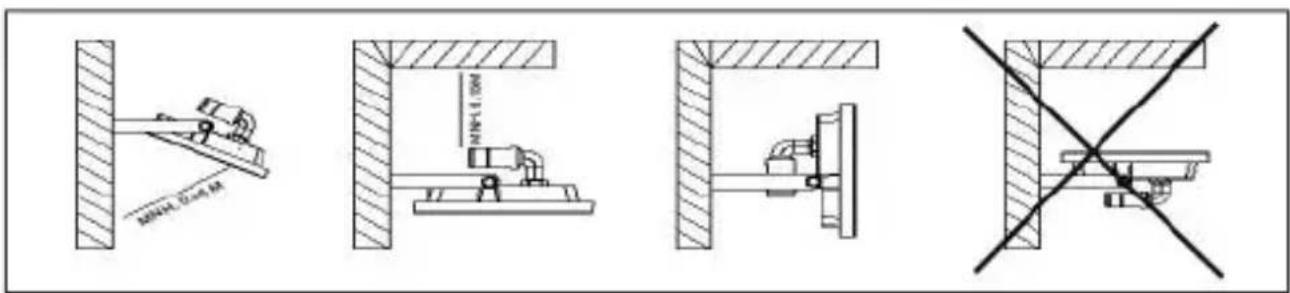

Fig.32: Montageplaats

1. Kies de montageplaatsvolgens de volgende criteria:

2. Het oppervlak要去stabelzijn.

3. Er mogen zich geen brandbare voorwerpen in de buurt bevinden.

4. Het product moet absolutrecht worden bevestigd. Alleen modellen met bewegingssensor:
5. Ventilateopeningen mogen nicht in de omgeving zich.
   Planten, wegverlichtingen, reflecterende oppervlakken of willekeurig bewegende objecten mogen zich nicht in het detectiebereik bevinden.

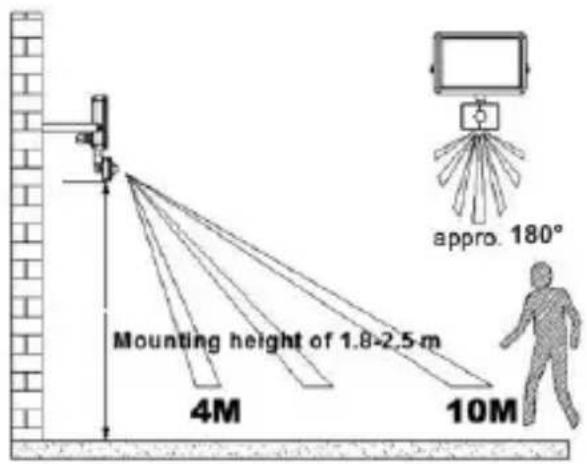

Fig.33: Reikwijdte

1. Kies geschickt montagematerialial overeenkomstig het gekozen oppervlak en het productgewicht.

Montagematerialiaal is nicht in de leveromvang inbegrepen.

1. Markeeer de boorgatafstand X en de kabeldoorvoer Y met montagebeugel en geschikte pen.

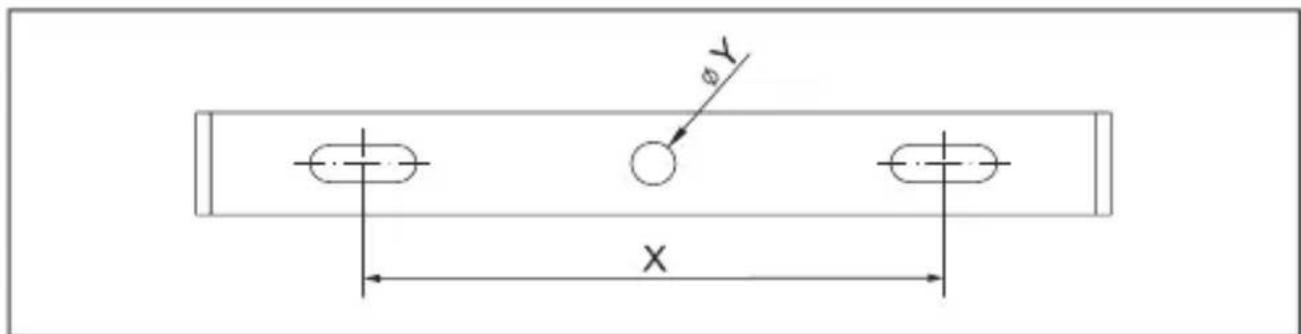

Fig.34: Wandmontage

Tab.12: Boorgatafstand X en kabeldoorvoer Y

Artikelnummer XY
44529, 44530, 44531, 44532 120 mm Ø 8,5 mm

1. Boor de montagegaten met geschikt gereedschap.
2. Led-lichtbundel bevestigen.

6 Installatie

WAARSCHUWING

Gevaar voor een elektrische schok

• Laat open kabeluiteinden ALLEEN door een ervaren elektricien aansluiten.

Voordat u aan het product gaat werken, moet u de voedings spanning uitschakelen, de zekering uitschakelen en de stroomvoorziening beveiliggen gegen opniewin schakelen.
- Controller of het spanningsloos is voordat u aan het product gaat werken.

Modellen zonder voorgemonteerde geaarde stekker要去en vast op het stroomnet worden geinstalleerd.

De gebruekte stroomkabels要去en een minimale doorsnede van 1,0mm^2 hebben. Draden要去en van adereindhulzen worden voorzi-en.

Volgende aansluitingen worden aan het kroonsteentje van het product aangebracht:

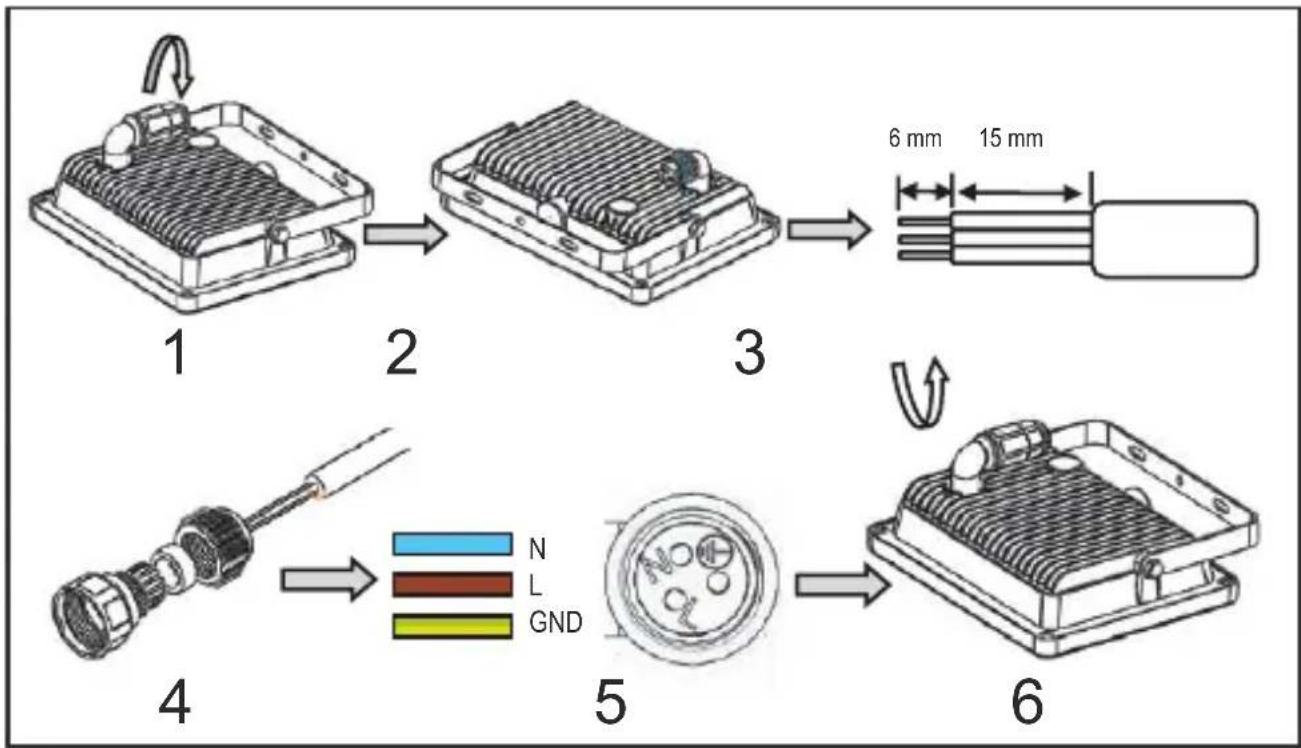

Fig.35: Installatie

1. Schakel de zekering UIT.

2. Open de aansluitmof door linksom draaien tot het aansluitblok zoals op afbeelding 35 - 2 is vrijgemaakt.

3. Isoleer de kabels zoals op afbeelding 35 - 3 afgebeeld.

4. Schuif de in afbeelding 35 - 4 getoonde delen van de aansluit-mof over de aansluitkabel.

5. Schroef de stroomkabel zoals in afbeelding 35 - 5 weergegeven met een schroevendraaier vast.

6. Schroef de aansluitmof door rechtsom te draaien, zoals op afbeelding 35 - 6 weergegeven, vast.

7 Installingen

Alleen lichtbundels met bewegingsmelder:

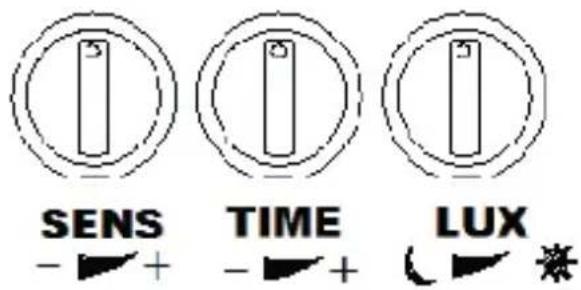

Fig.36: Installingen (lichtbundels met bewegingsmelder)

SENS: SENS stelt de reikwijdte van de PIR-sensor in.

Deze bedraagt minimaal 4 m, maximaal 10 m.

TIME: TIME stelt de uitschakelvertraging tussen min. 10 ± 5 s en 10 ± 2 minutes in.

LUX: LUX stelt de gevoeligheid van de fotocel in en herkent de omgevingshelderheid tussen resolutie bij dag en nacht en alleen bij nacht

8 Onderhoud, verzorging, opslag en transport

De producten zich onderhoudsvrij.

AANDACHT!

Materièle schade

• Gebruik alleen een droge en zachte doek om te reinigen.
• Gebruik geen reinigingsmiddel en chemische producten.
  Sla het product koel en droog op.
• Als het product langerearend zich wordt gebruikt, bewaar het dan in een droge en stofdichte omgeving en houd het buiten het bereik van kinderen.
  Bewaar de originele verpakking voor het transport en gebruik d e z e .

9 Aansprakelijkheidsaanwijzing

Wij behouden ons drukfouten en wijzigingen aan het product, de verpakking of de productdocumentatie vooror.

• Neem once garantievoorwaarden in acht. Deze=kunt u in de actuèle vorm onder de genoemde contactgegevens aanvragen.

10 Aanwijzingen voor afvalverwijdering

Elektrische en elektronische apparaten mogen volgens de Europese AEEA-richtlijn nicht met het huisvuil worden weggegooid.

De onder delen waarvan moeten gescheiden bij de recycling of de afvalver wijdering worden ingeleverd,,ondat giftige en gevaarlijke onder delen bij onvakkundige afvalverwijdering de gezondheid en het milieu duurzaam schade+kunnen berokkenen.

U bent als consument volgens de Duitse Wet op de elektronica (ElektroG) verplicht om elektrische en elektronische apparaten aan het einde van hun levensduur kosteloos terug te geben aan de fabrikant, de winkel of aan de waarvoor voorziene, openbare inzamelpunten. Bijzonderheden maarver regelt het betreffende nationalerecht. Het symbol op het product, de gebruiksaanwijzing en/of de verpakking verwijst maarthesebapalingen. Met dit type scheiding van stoffen, recycling en afvalverwijdering van oude apparaten levert u een belangrijke bijdrage aan de bescherming van ons milieuu.

WEEE Nr.: 82898622
