РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 55538 Goobay

РУКОВОДСТВОПОЭКСПЛУАТАЦИИ Cодержание 1 Указанияпотехникебезопасности ........................................ 80

5.4 Переходналетнееизимнеевремя ........................ 83

1 Указанияпотехникебезопасности

• Передиспользованиемполностьюивнимательно прочтитеруководствопоэксплуатации. Руководствопоэксплуатацииявляетсячастьюизделия исодержитважныеуказанияпоегоправильному применению.

• Сохранитеруководствопоэксплуатации. Руководствопоэксплуатациидолжнобытьдоступнона случайвозникновениявопросовиприпередачеизделия другомулицу.

• Используйтеизделие,егочастиипринадлежноститолько втомслучае,еслионинаходятсявбезупречномсостоянии.

• Сравнитетехническиехарактеристикивсехиспользуемых приборовиубедитесьвихсовместимости.

• Привозникновениивопросовилиобнаружениидефектов, механическихповреждений,неисправностейидругих проблем,которыеневозможноустранитьнаосновании сопроводительнойдокументации,обращайтеськдилеру илипроизводителю. Указанияпоотсоединениюизделияотсети Изделиенеимеетсетевоговыключателя,егоможно подключатьтолькокхорошодоступнымрозеткам,чтобы вэкстренномслучаеипослеиспользованияиметь возможностьбыстроотключитьизделиеотрозетки.

• Напряжениеотсутствуеттольковтомслучае,если штепсельнаявилкаотключенаотрозетки.

• Вэкстреннойситуации,послеиспользованияивовремя грозыизвлекайтештепсельнуювилкуизрозетки непосредственнозаеекорпус!

• Неподключайтепоследовательно.

• Запрещаетсяподключатьктаймеруустройства,которые могутстатьисточникомпожара,такиекакутюги, обогревателиит.д. Опасностьпораженияэлектрическимтоком

• Неразбиратьинемодифицироватьизделиеиего принадлежности.

• Доверяйтевыполнениеработпоустановке,демонтажу, техническомуобслуживаниюиремонтутолько подготовленнымквалифицированнымэлектрикам.

• Незакорачивайтеразъемыипереключающиесхемы. Информацияоцелевыхгруппах Непредназначенодлядетей.Этоизделиенеигрушка!

• Примитемерыпротивнепреднамеренногоиспользования упаковки,мелкихдеталейиизоляционногоматериала. Условияэксплуатацииихранения

• Вподключенномсостояниинескручивайте,несгибайтеи неподвергайтедругиммеханическимнагрузкам.81 Руководство по эксплуатации

• Прибольшойразноститемпературпослетранспортировки подождитенесколькоминут,преждечемвводить устройствовэксплуатацию.

• Избегайтеэкстремальныхнагрузок,такихкаквысокиеи низкиетемпературы,сыростьипрямыесолнечныелучи, микроволны,атакжевибрацииимеханическоедавление.

1.2 Уровнипредупреждения

Предупреждениеобопасностях,которые,если проигнорироватьуказанияпотехникебезопасности, могутпривестиктравмам. Предупреждениеобопасностях,которые,если проигнорироватьуказания,могутпривестикматериа- льномуущербу. 2 Описаниеифункционирование

• Простоеиточноеуправлениеэлектроннымиустройствами

• простойвуправлениианалоговыйтаймер

• включаетиливыключаетустройствадо96развденьс 15-минутныминтервалом

• спомощьюпереключателяможновключитьнепрерывныйрежим

• сконтрольнымсветодиодом

2.2 Комплектпоставки

Статья Содержимоеупаковки 51276 1Аналоговыйтаймер,инструкцияпоэксплуатации 55538 2Аналоговыйтаймер,инструкцияпоэксплуатации 55539 3Аналоговыйтаймер,инструкцияпоэксплуатации 55540 5Аналоговыйтаймер,инструкцияпоэксплуатации

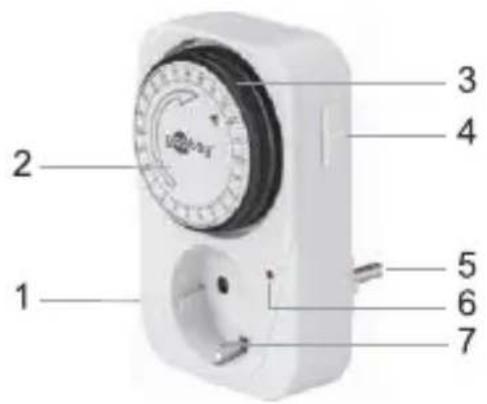

Fig. 52:Деталиизделия82

1 Корпус 2 Дискрегулировки 3 Перекидныерычажки 4 СелекторныйпереключательВКЛ/время 5 Штекерсзащитнымконтактом 6 Контрольныйсветодиод 7 Розеткасзащитнымконтактом

2.4 Техническиехарактеристики

Модель 51276 Номинальноенапряжение(B~@50Hz) 220-240 Потребляемаямощностьврежиме ожидания(Вт) 0,3 Макс.мощность(Вт) ток(A)

16(2) Размеры(мм) 120 x 80 x 74 Вес(г) 145 Защитаотдетей

Мин.интервалвремени(минуты) 15 Рабочаятемпература(°C) -10~+40 Точность(минуты/месяц) +/-1 Классзащиты/видзащиты I/IP20 Ta b . 2 7 : Техническиехарактеристики 3 Применениепоназначению Применение,идущеевразрезсописанием,содержащимся вглаве«Описаниеифункционирование»иливглаве «Указанияпотехникебезопасности»,запрещено. Изделиеможноиспользоватьтольковсухихзакрытых помещениях.Игнорированиеинесоблюдениеэтих положенийиуказанийпотехникебезопасностиможет привестиксерьезнымнесчастнымслучаям,травмами материальномуущербу. P20 Данноеизделиезащищеноотпостороннихпредметов среднегоразмера,нонеотпопаданияводы. 4 Подключение

• Вставьтетаймервлегкодоступнуюрозеткус защитнымконтактом.83 Руководство по эксплуатации

5.1 Настройкатаймера

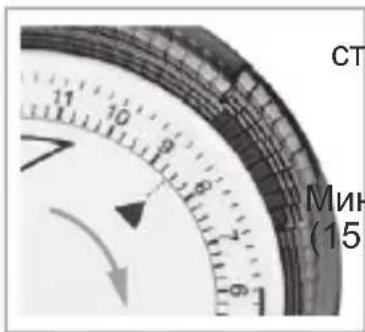

• Повернитедискрегулировкипочасовой стрелке,чтобыстрелкапоказывалана требуемоевремя. Изделиепоставляетсяв24-часовом исполнении. Минимальныйинтервалнастройки1/4ч (15минут).

Fig. 5 3:Настройкатаймера

5.2 Настройкавременивключения

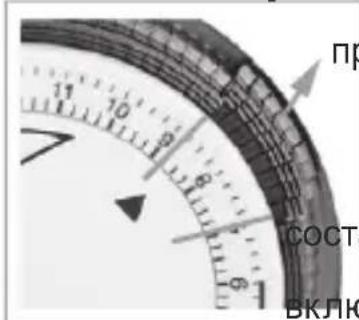

1. Нажмитенанужныеперекидныерычажки

привидесверхувнаправлениистрелки

2. Убедитесьвфиксациирычажков.

Раздастсящелчок. Минимальновозможныйинтервалнастройки составляет1/4ч(15минут). Вовремянастроенныхинтервалов включенияиприпостоянновключенном Fi g. 5 4:Настройкавремени включения таймересветитсяконтрольныйсветодиод.

5.3 Настройкарежимаработы

• Включитетаймервпостоянныйрежим.

Таймервключенвпостоянномрежиме. Переключениеповременинеактивно. Горитконтрольныйсветодиод.

• Переключитетаймерврежим переключенияповремени.

Fig. 5 5:Настройкарежима работы Таймервключаетсявнастроенноевремя. Времявключенияактивно. Вовремяинтерваловвключениягорит контрольныйсветодиод.

5.4 Переходналетнееизимнеевремя

Летнееизимнеевремяустанавливаютсяпользователем

• См.информациювглаве5.1.84

6 Техническоеобслуживание,уход, xранениеитранспортировка Изделияненуждаютсявтехническомобслуживании. Материальныйущерб

• Дляочисткииспользуйтетолькосухуюимягкуюткань.

• Неиспользуйтечистящиесредстваихимикаты.

• Хранитьвпрохладномисухомместе.

• Вслучаедлительногонеиспользованияхраните изделиевнедоступномдлядетейместевсухоми защищенномотпылиокружении.

• Сохранитеииспользуйтеоригинальнуюупаковкудля транспортировки. 7 Указаниеобответственности Возможныопечаткииизмененияизделия,упаковки илидокументациинаизделие.

• Соблюдайтенашигарантийныеусловия.Актуальную редакциюэтихусловийможнозапроситьпоуказанным контактнымданным. 8 Указанияпоутилизации ВсоответствиисевропейскойдирективойWEEE электрическоеиэлектронноеоборудованиенедолжно бытьутилизировановместесбытовымиотходами. Егокомпонентыдолжныподвергатьсявторичной переработкелибоутилизироватьсяотдельнодруготдруга. Впротивномслучаеотравляющиеиопасныевещества могутнанестиущербокружающейсреде. Какпотребительвыобязанывсоответствиис закономбесплатноутилизироватьэлектрическоеи электронноеоборудованиевконцеегоэксплуатационного срокауизготовителя,дилераиливобщественныхпунктах сбора.Подробностирегулируютсянациональным законодательством.Символ,приведенныйнаизделии,в руководствепользователяилинаупаковке,указываетна данныеположенияПриподобномподходевразделении, применениииутилизацииотходов,состоящихиз использованныхустройств,высовершаетезначимый вкладвзащитуокружающейсреды. WEEE№:82898622 9 ДекларациясоответствиятребованиямEС НаличиезнакаCEнаизделииGoobay®,зарегистрированном товарномзнакекомпанииWentronicGmbH,гарантирует соответствиеизделияосновнымевропейскиестандартам идирективам.85 İşletme kılavuzu
