BEDIENUNGSANLEITUNG 59006 Goobay

Betriebsanleitung User manual Mode d'emploi Istruzioni per l'uso

Betriebsanleitung User manual Mode d'emploi Istruzioni per l'uso

BETRIEBSANLEITUNG Inhalt

1 Sicherheitshinweise .... 4

1.1 Allgemeines 4
1.2 Warnstufen....4

2 Beschreibung und Funktion 5

2.1 Produkt....5
2.2 Produktteile 5
2.3 Lieferumfang 5
2.4 Allgemeine technische Daten....5
2.5 Spezifische technische Daten 6

3 Bestimmungsgemäßer Gebrauch....7
4 Vorbereitung ....7
5 Montage 7

5.1 Flutlichter für die Bodenmontage (Art. 59004) ...... 7

5.2 Flutlichter für die Wandmontage 7

5.3 Flutlichter mit Standfuß......8
5.4 Flutlichter mit Stativ 9

6 Installation 9

6.1 Modelle mit Schutzkontaktstecker 9
6.2 Modelle zur Festinstallation....10

7 Einstellungen vornehmen....11
8 Wartung, Pflege, Lagerung und Transport 11
9 Haftungshinweis....11
10 Entsorgungshinweise 11
11 EU-Konformitätserklärung 12

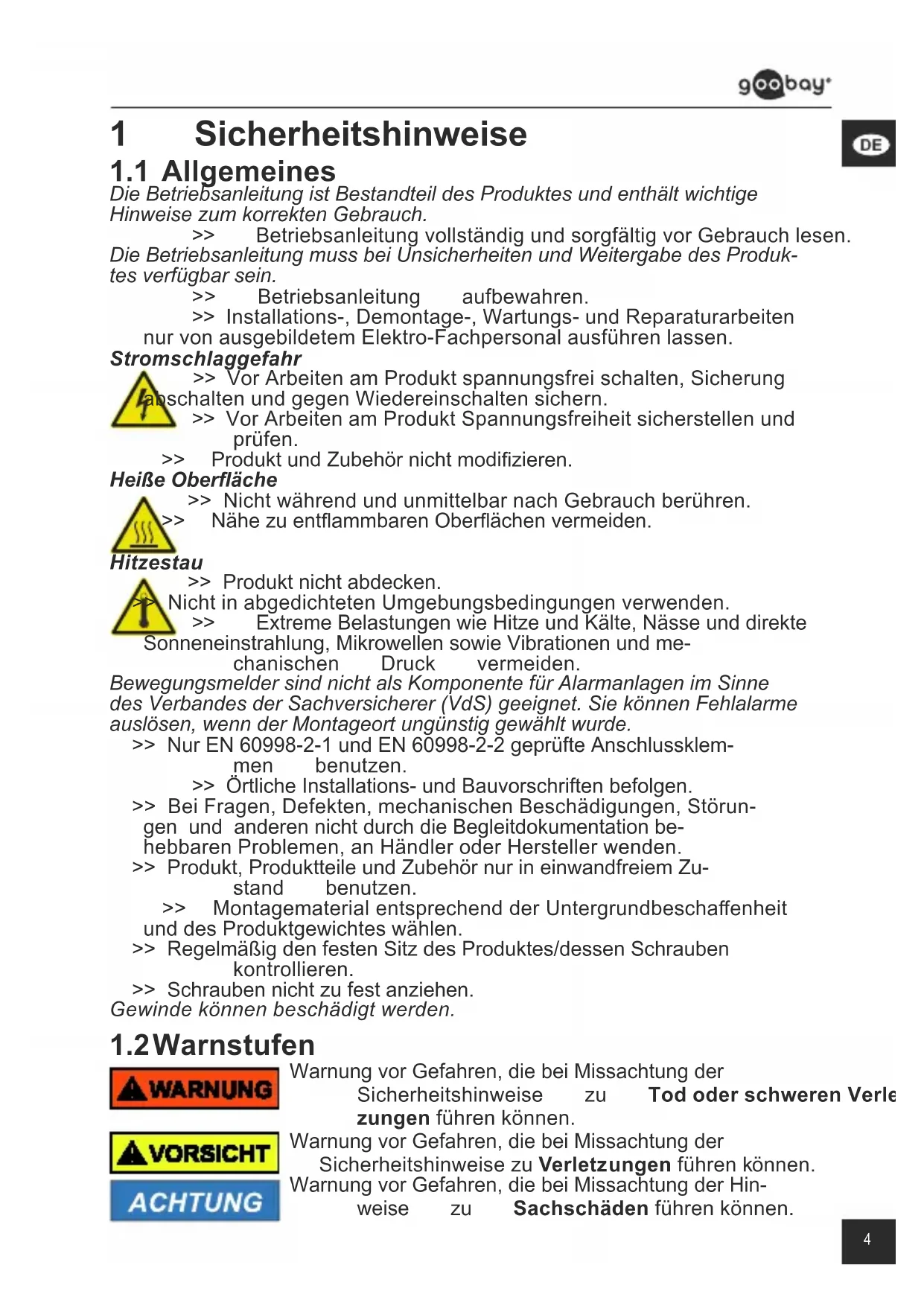

1 Sicherheitshinweise

1.1 Allgemeines

Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten Gebrauch.

Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.

Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein.

Betriebsanleitung aufbewahren.

Installations-, Demontage-, Wartungs- und Reparaturarbeiten nur von ausgebildetem Elektro-Fachpersonal ausführen lassen.

Stromschlaggefahr

Vor Arbeiten am Produkt spannungsfrei schalten, Sicherung halten und gegen Wiedereinschalten sichern.

Vor Arbeiten am Produkt Spannungsfreiheit sicherstellen und prüfen.

Produkt und Zubehör nicht modifizieren.

Heiße Oberfläche

Nicht während und unmittelbar nach Gebrauch berühren. Nähe zu entflammbaren Oberflächen vermeiden.

Hitzestau

Produkt nicht abdecken.

Nicht in abgedichteten Umgebungsbedingungen verwenden.

Extreme Belastungen wie Hitze und Kälte, Nässe und direkte

Sonneneinstrahlung, Mikrowellen sowie Vibrationen und mechanischen Druck vermeiden.

Bewegungsmelder sind nicht als Komponente für Alarmanlagen im Sinne des Verbandes der Sachversicherer (VdS) geeignet. Sie können Fehlalarme auslösen, wenn der Montageort ungünstig gewählt wurde.

Nur EN 60998-2-1 und EN 60998-2-2 geprüfte Anschlussklemmen benutzen.

Örtliche Installations- und Bauvorschriften befolgen.

Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch die Begleitdokumentation behebbaren Problemen, an Händler oder Hersteller wenden.

Produkt, Produktteile und Zubehör nur in einwandfreiem Zustand benutzen.

Montagematerial entsprechend der Untergrundbeschaffenheit und des Produktgewichtes wählen.

Regelmäßig den festen Sitz des Produktes/dessen Schrauben kontrollieren.

Schrauben nicht zu fest anziehen.

Gewinde können beschädigt werden.

1.2 Warnstufen

Warnung vor Gefahren, die bei Missachtung der

Sicherheitshinweise zu

Tod oder schweren Verle

zungen führen können.

Warnung vor Gefahren, die bei Missachtung der

Sicherheitshinweise zu Verletzungen führen können.

Warnung vor Gefahren, die bei Missachtung der Hin-

weise zu

Sachschäden führen können.

ACHTUNG

2 Beschreibung und Funktion

2.1 Produkt

Dieses Produkt ist ein LED-Flutlicht, einige Modelle sind zusätzlich mit integriertem Infrarot-Bewegungsmelder ausgestattet. Objekte werden im Erfassungsbereich vom Sensor erkannt. Bei Bewegungsänderungen wird das angeschlossene LED-Flutlicht ausgelöst.

Nicht dimmbar.

2.2 Produkteile

1 2 3 4 5 6

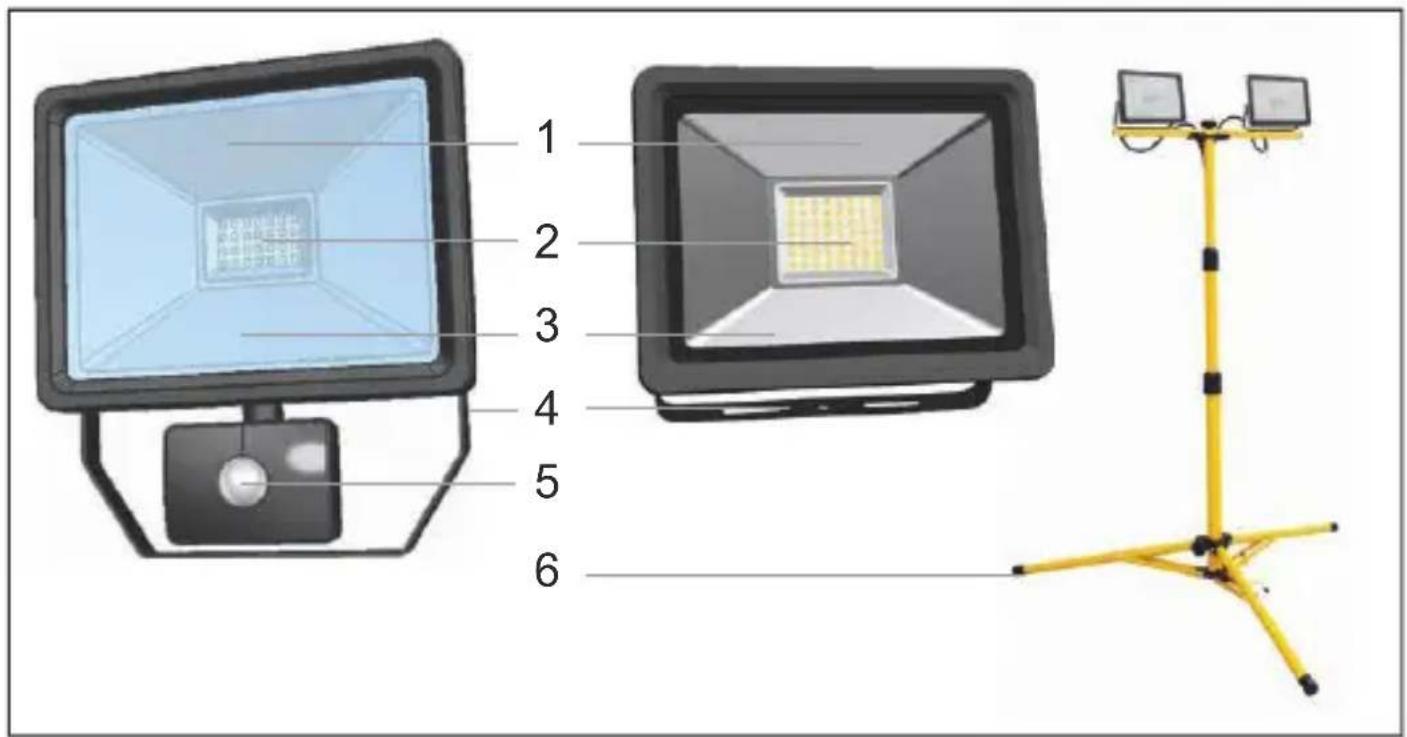

Fig.1: Produkteile

1 Reflektor 2 LEDs 3 Glasscheibe 4 Montagebügel

5 IR-Sensor 6 Standfuß / Stativ

2.3 Lieferumfang

LED-Flutlicht mit oder ohne Bewegungsmelder, Betriebsanleitung

2.4 Allgemeine technische Daten

Eingangsspannung 220-240	V~ 50 Hz
Betriebsbedingungen	-25 ~ +40 °C, ≤93 % RH
LeistungsfaktorSchaltzyklen >15000	>0.8
LED Lebensdauer (h) 30000
CRI >65
Farbtemperatur (K) 6500
Schutzklasse 1 (nur Modelle mit Schutzkontaktstecker)

Tab.1: Allgemeine technische Daten
2.5 Spezifische technische Daten

Artikel	59001 / 59085	59002 / 59086	59003 / 59087	59004	59005	59006
Leistung (W)	10	20	30	20	20	30
Maße (mm)	110 x 108 x 62.2	145.4 x 120.2 x 64.7	195 x 172 x 76.7	332 x 145 x 57	325 x 230 x 205	390 x 260 x 250
Gewicht (g)	330	520	870	820	1190	1770
Lichtstrom ( ± 10 lm)	830	1650	2500	1650	1650	2500
Schutzart	IP65
Anschlussart	Terminal			Schutzkontaktstecker
Farbe

Artikel	58998 / 59082	58999 / 59083	59000 / 59084	59007	59008	59009
Leistung (W)	10	20	30	20	30	40
Maße (mm)	158 x 110 x 84	184 x 145 x 84	222 x 195 x 92	670-1260 x 630 x 540	940-1850 x 950 x 830	740-1560 x 781 x 680
Gewicht (g)	380	580	980	1870	2540	3500
Lichtstrom (±10 lm)	830	1650	2500	1650	2500	3300
Schutzart	IP44			IP65
Erfassungswinkel (°)	100			-
Reichweite (m)	10
Ausschaltverzögerung	10±5 s ~ 10±2 min.
Anschlussart	Terminal			Schutzkontaktstecker
Installationshöhe (m)	1.8-2.5			-
Farbe

Tab.2: Spezifische technische Daten

3 Bestimmungsgemäßer Gebrauch

Eine andere Verwendung als in den Kapiteln „Beschreibung und Funktion“ sowie in den „Sicherheitshinweisen“ beschrieben, ist nicht zugelassen.

IP44 Dieses Produkt ist gegen Spritzwasser und Berührung durch Fremdkörper ≥ ∅1 mm geschützt.

IP65 Dieses Produkt ist staubdicht gegen Berührung und gegen Strahlwasser geschützt.

4 Vorbereitung

• Technische Daten aller zu verwendenden Geräte vergleichen um Kompatibilität sicher zu stellen.
• Lieferumfang auf Vollständigkeit kontrollieren und Unversehrtheit sicherstellen.

5 Montage

VORSICHT

Absturzgefahr/ Quetschgefahr

• Hilfsmittel sicher platzieren und benutzen.
  • Gliedmaßen nicht zwischen Scherteile halten.
  • Verlegen Sie die Kabel sicher.

5.1 Flutlichter für die Bodenmontage (Art. 59004)

1. Stecken Sie die Einzelteile zusammen.
2. Stecken Sie die Gartenlampe gerade und vorsichtig in den Boden.
   Achten Sie dabei auf sichere Kabelverlegung.

5.2 Flutlichter für die Wandmontage

80mm x 0.25 mm 100mm x 0.150

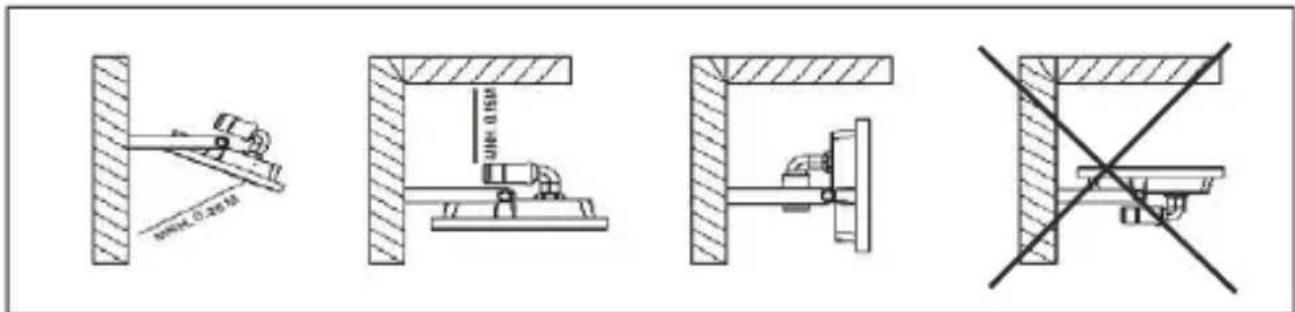

Fig.2: Montageort

1. Wählen Sie den Montageort nach folgenden Kriterien aus:

• Die Oberfläche muss stabil sein.
- Es dürfen sich keine brennbaren Gegenstände in der Nähe befinden.
• Das Produkt muss absolut gerade befestigt werden.

Nur Modelle mit Bewegungssensor:

• Lüftungsöffnungen dürfen nicht in der Nähe sein.
- Pflanzen, Straßenbeleuchtungen, reflektierende Flächen oder sich willkürlich bewegenden Objekte dürfen sich nicht im Erfassungsbereich befinden.

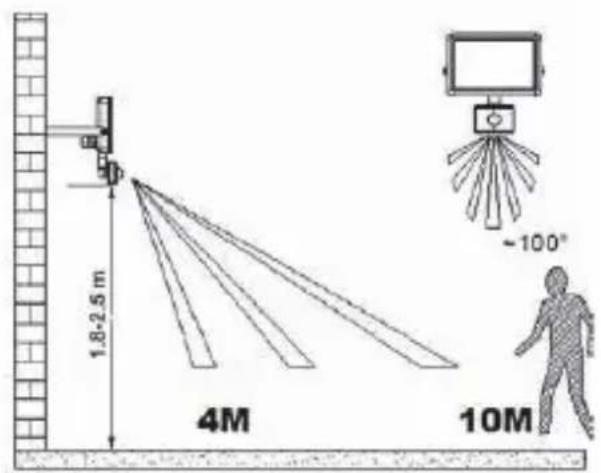

Fig.3: Flutlichter für die Wandmontage - Reichweite

1. Wählen Sie geeignetes Montagematerial entsprechend der gewählten Oberfläche und des Produktgewichts.

Montagematerial ist nicht im Lieferumfang enthalten.

1. Markieren Sie den Bohrlochabstand X und die Kabeldurchführung Y mittels Montagebügel und geeignetem Stift.

X Y

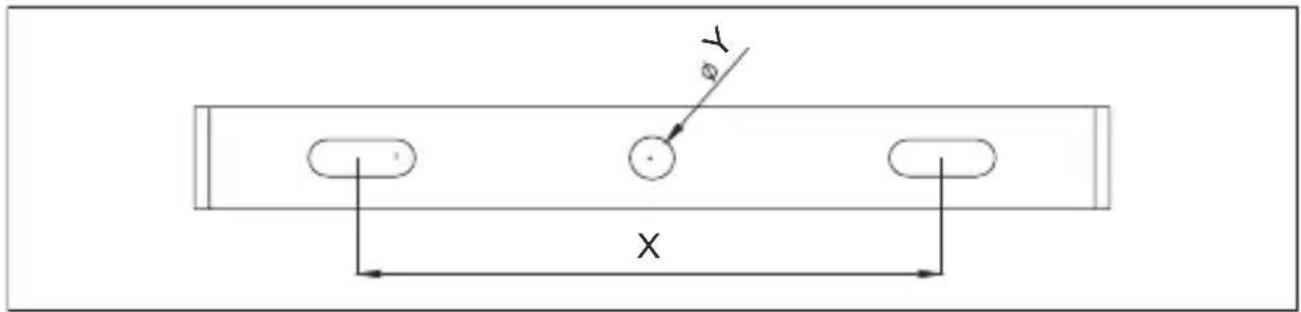

Fig.4: Flutlichter für die Wandmontage - Montage

Artikelnummer X Y
59085, 59001, 59082, 58998	55 mm	∅5,5 mm
58999, 59083		∅6,5 mm59002, 59086 8
59003, 59087, 59000, 59084 90 mm

Tab.3: Bohrlochabstand X und Kabeldurchführung Y

1. Bohren Sie die Befestigungslöcher mit geeignetem Werkzeug.

2. Befestigen Sie das Flutlicht (mit Bewegungsmelder).

5.3 Flutlichter mit Standfuß

Die Flutlichter sind größtenteils vormontiert.

• Montieren Sie die Einzelteile wie dargestellt.
• Stellen Sie das Flutlicht nur auf ebene, rutschfeste und nicht brennbare Oberflächen.

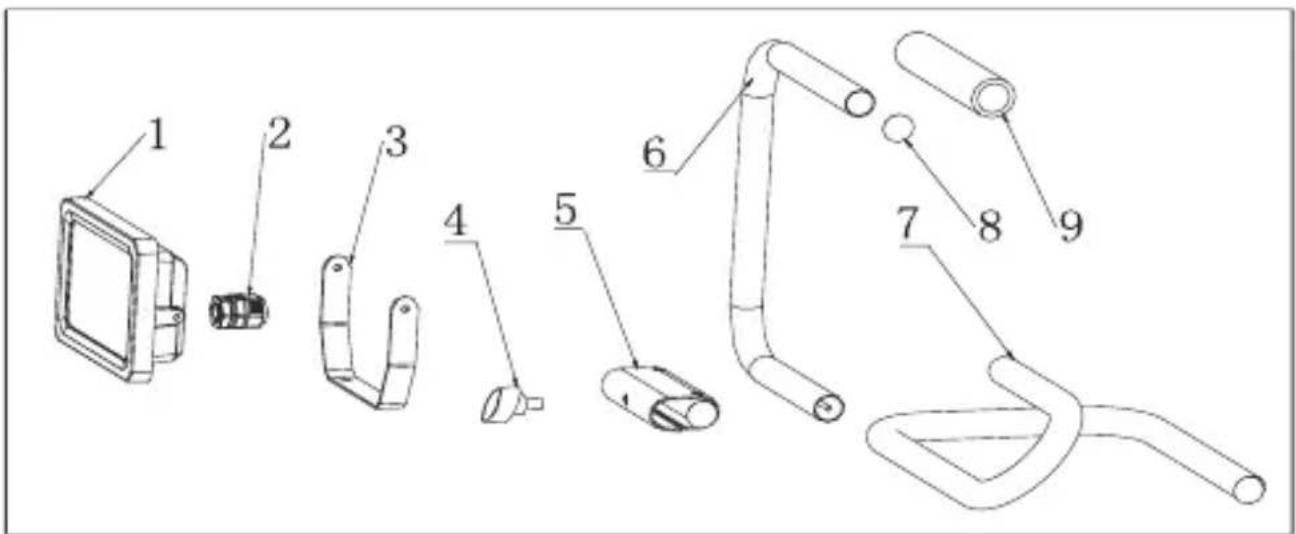

Fig.5: Flutlichter mit Standfuß - Montage

5.4 Flutlichter mit Stativ

1. Montieren Sie die Stative wie abgebildet.
2. Befestigen Sie den Bügel (3) mittels Schraube (4) auf dem Stativ.
3. Befestigen Sie das Flutlicht (1) mittels Schrauben (2) am Bügel (3).
4. Stellen Sie das Flutlicht nur auf ebene, rutschfeste und nicht brennbare Oberflächen.

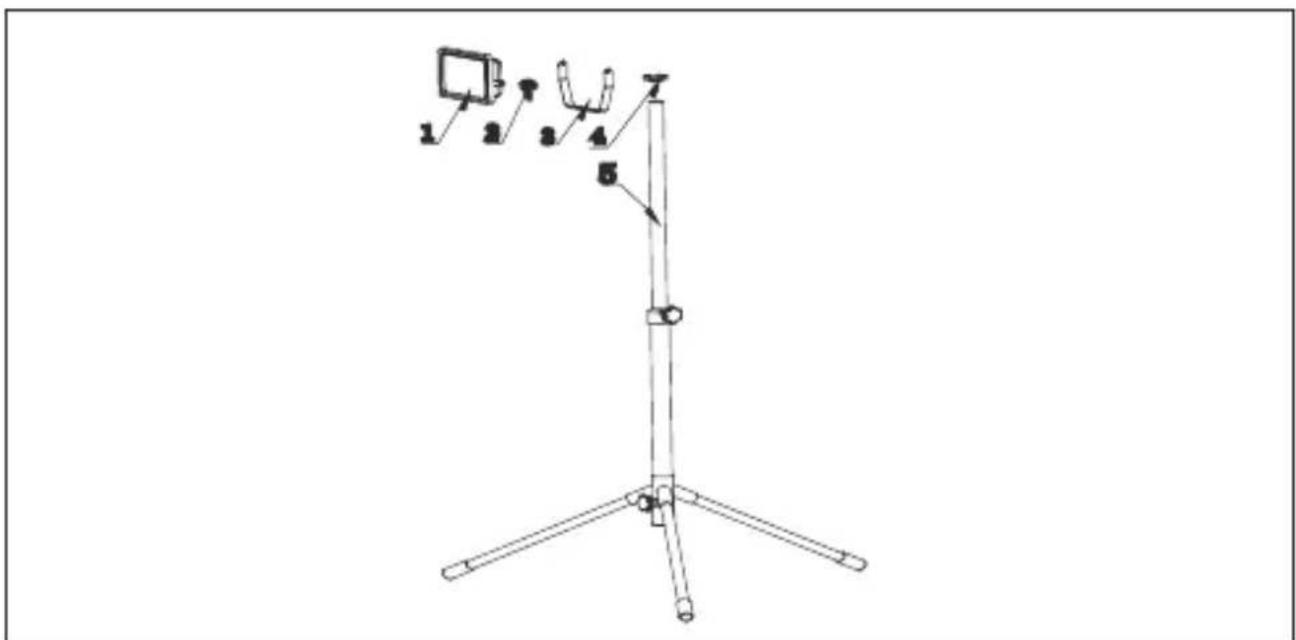

Fig.6: Flutlichter mit Stativ - Montage

6 Installation

6.1 Modelle mit Schutzkontaktstecker

Modelle mit montiertem Schutzkontaktstecker müssen nicht installiert werden.

- Schließen Sie diese an eine freie und gut zugängliche Steckdose an.

Die Schutzart IP44 ist nur bei Verwendung von IPX4 Steckdosen gegeben.

6.2 Modelle zur Festinstallation

Stromschlaggefahr

- Offene Kabelenden NUR von erfahrener Elektrofachkraft anschließen lassen.

• Vor Arbeiten am Produkt spannungsfrei schalten, Sicherung abschalten und gegen Wiedereinschalten sichern.

- Vor Arbeiten am Produkt Spannungsfreiheit sicherstellen und prüfen.

Modelle ohne montiertem Schutzkontaktstecker müssen fest am Stromnetz installiert werden.

Die verwendeten Stromkabel müssen einen Mindestquerschnitt von 1,0 mm² besitzen. Litzen müssen mit Aderendhülsen versehen werden. Folgende Anschlüsse werden an der Lüsterklemme des Produkts vorgenommen:

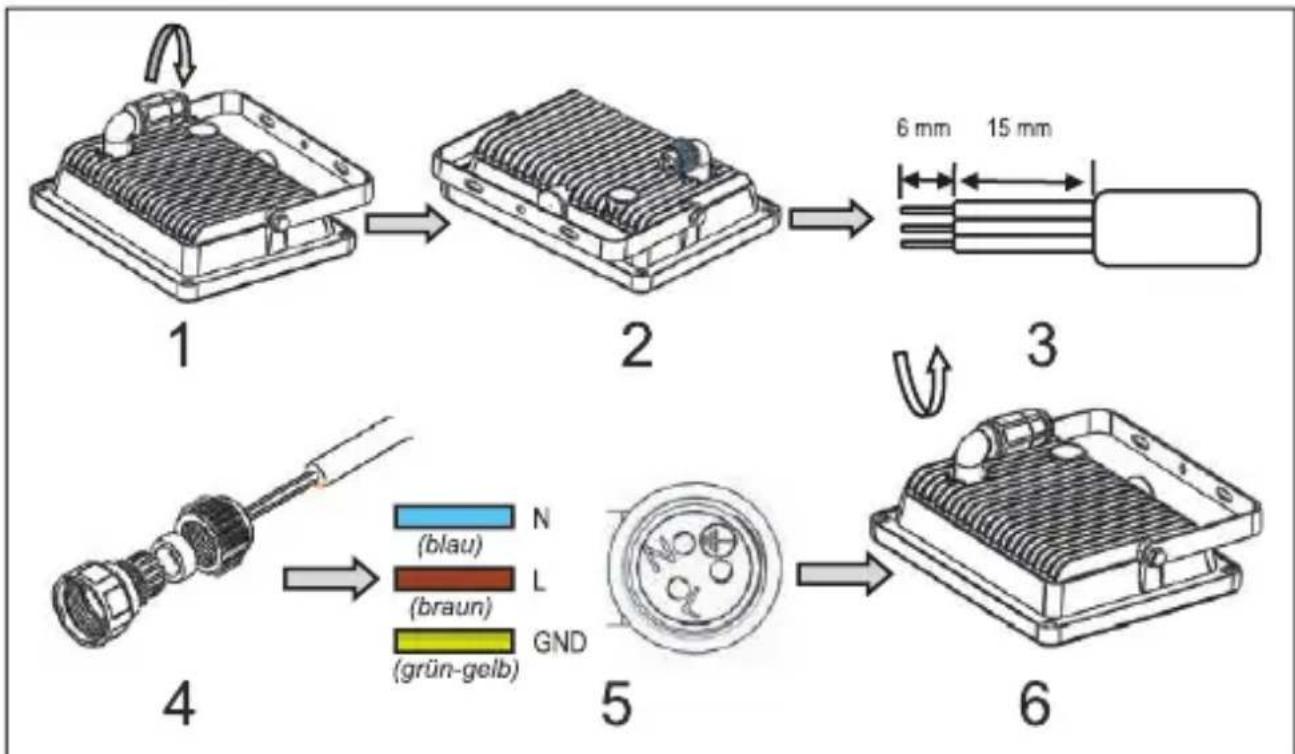

1. Schalten Sie die Sicherung ab.
2. Öffnen Sie die Anschlussmuffe durch Drehen gegen den Uhrzeigersinn bis der Anschlussblock wie in Bild 7 - 2 freigelegt ist.
3. Isolieren Sie die Kabel wie in Bild 7 - 3 abgebildet.
4. Schieben Sie die in Blld 7 - 4 gezeigten Teile der Anschlussmuffe über das Anschlusskabel.
5. Schrauben Sie die Netzkabel wie in Bild 7 - 5 mittels Schraubendreher fest.
6. Schließen Sie die Anschlussmuffe durch Drehen im Uhrzeigersinn fest, wie in Bild 7 - 6 gezeigt.

7 Einstellungen vornehmen

Nur Flutlichter mit Bewegungsmelder:

SENS - + + TIME - + + LUX

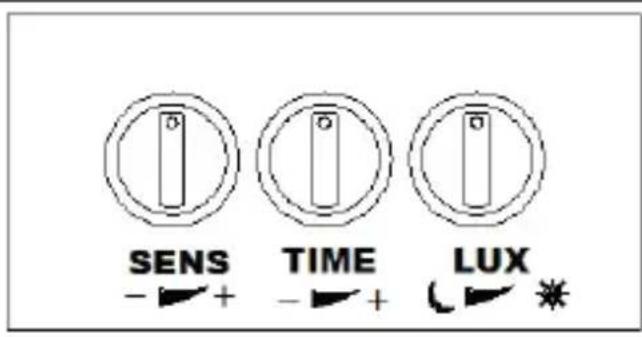

Tab.4: Einstellungen (Flutlichter mit Bewegungsmelder)

SENS: SENS stellt die Reichweite des PIR-Sensors ein. Diese beträgt minimal 4 m, maximal 10 m.

TIME: TIME stellt die Ausschaltverzögerung zwischen min. 10±5 s und 10±2 Minuten ein.

LUX: LUX stellt die Empfindlichkeit der Photozelle ein und erkennt die Umgebungshelligkeit zwischen Auslösung bei Tag und Nacht ✪ und nur bei Nacht .

8 Wartung, Pflege, Lagerung und Transport

Die Produkte sind wartungsfrei.

ACHTUNG

Sachschäden

• Nur ein trockenes und weiches Tuch zum Reinigen verwenden.
• Keine Reinigungsmittel und Chemikalien verwenden.
  • Kühl und trocken lagern.
• Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung lagern.
  • Originalverpackung für den Transport aufheben und verwenden.

9 Haftungshinweis

Druckfehler und Änderungen an Produkt, Verpackung oder Produkt-dokumentation behalten wir uns vor.

- Beachten Sie unsere Garantiebedingungen. Diese können Sie in aktueller Form unter den genannten Kontaktdaten anfragen.

10 Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren

Bestandteile müssen getrennt der Wiederverwertung oder Entsor-

- gung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Nr.: 82898622

11 EU-Konformitätserklärung

CE Mit dem CE Zeichen erklärt Goobay ^® , eine registrierte Marke der Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt.
