BRC 3015 C - ατμοκαθαριστής Kärcher - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Καθαριστής χαλιών με έγχυση/εκχύλιση
Μάρκα	Kärcher
Μοντέλο	BRC 3015 C
Διαστάσεις (Μ × Π × Υ)	920 × 360 × 750 mm
Βάρος λειτουργίας	52 kg
Ηλεκτρική τροφοδοσία	220–240 V ~ 50/60 Hz
Συνολική απορροφούμενη ισχύς	1300 W
Ισχύς κινητήρα αναρρόφησης	1130 W
Ισχύς κινητήρα βουρτσών	76 W
Χωρητικότητα δοχείου καθαρού νερού	15 L
Χωρητικότητα δοχείου λυμάτων	17 L
Πλάτος εργασίας	260 mm
Διάμετρος βουρτσών	65 mm
Ταχύτητα βουρτσών	1650 στροφές/λεπτό
Πίεση αντλίας καθαρισμού	0,4 MPa
Παροχή αντλίας απορρυπαντικού	1,4 L/min
Μέγ. θερμοκρασία νερού	60 °C
Ροή αέρα (αναρρόφηση)	46 L/s
Υποπίεση (αναρρόφηση)	30,2 kPa
Θεωρητική επιφάνεια καθαρισμού	100 m²/h
Στάθμη ηχητικής πίεσης	77 dB(A)
Δονήσεις (ISO 5349)	1,7 m/s²
Βαθμός προστασίας	IPX4
Χρήση	Επαγγελματική
Οδηγίες ασφαλείας	Διαβάστε τις οδηγίες πριν από τη χρήση· χρησιμοποιείτε εγκεκριμένα απορρυπαντικά· αποσυνδέστε πριν από τη συντήρηση
Τρέχουσα συντήρηση	Καθαρισμός φίλτρων, έκπλυση δοχείων, έλεγχος εύκαμπτων σωλήνων και στεγανοποιήσεων κάθε 25 ώρες
Ανταλλακτικά	Διαθέσιμα από την Kärcher· χρησιμοποιείτε γνήσια ανταλλακτικά

Συχνές ερωτήσεις - BRC 3015 C Kärcher

Πώς να ξεκινήσω τον καθαριστή Kärcher BRC 3015 C;

Γεμίστε το δοχείο καθαρού νερού με ζεστό νερό (μέγ. 60 °C) και προσθέστε το κατάλληλο απορρυπαντικό. Βεβαιωθείτε ότι το δοχείο λυμάτων είναι καλά τοποθετημένο. Συνδέστε τη συσκευή και θέστε τον κεντρικό διακόπτη στη θέση A (κανονική λειτουργία). Πατήστε το πλήκτρο διαλύματος καθαρισμού στο τιμόνι για να ψεκάσετε το διάλυμα.

Τι να κάνω εάν η αναρρόφηση είναι ανεπαρκής;

Ελέγξτε ότι το δοχείο λυμάτων δεν είναι γεμάτο (αδειάστε το αν χρειαστεί). Καθαρίστε τη ράβδο αναρρόφησης και το στεγανοποιητικό του θόλου. Βεβαιωθείτε ότι ο εύκαμπτος σωλήνας αναρρόφησης είναι σωστά συνδεδεμένος στον θόλο. Αν το πρόβλημα επιμένει, ελέγξτε ότι η ασφάλεια του στροβίλου αναρρόφησης στον πίνακα ελέγχου δεν έχει καεί.

Πώς να καθαρίσω τη συσκευή μετά τη χρήση;

Αδειάστε το δοχείο λυμάτων. Αφαιρέστε τον εύκαμπτο σωλήνα εκροής καθαρού νερού για να αποστραγγίσετε το διάλυμα καθαρισμού. Γεμίστε το δοχείο καθαρού νερού με περίπου 2 λίτρα ζεστού νερού (μέγ. 60 °C) και πατήστε το πλήκτρο διαλύματος καθαρισμού για να ξεπλύνετε το σύστημα. Στη συνέχεια, αποσυνδέστε τη συσκευή, καθαρίστε τα φίλτρα και ξεπλύνετε το δοχείο λυμάτων.

Πώς να αντικαταστήσω το ακροφύσιο;

Αδειάστε τα δοχεία και γείρετε τη συσκευή προς τα πίσω πάνω στο τιμόνι. Αφαιρέστε τις βίδες από τις κεφαλές καθαρισμού και αφαιρέστε την κεφαλή. Αφαιρέστε το κλιπ συγκράτησης, τραβήξτε το ακροφύσιο προς τα πίσω έξω από το έλασμα. Ανοίξτε τον σφιγκτήρα και αφαιρέστε το ακροφύσιο από τον εύκαμπτο σωλήνα. Τοποθετήστε το νέο ακροφύσιο και συναρμολογήστε με αντίστροφη σειρά.

Πώς να αντικαταστήσω τη βούρτσα;

Αδειάστε τα δοχεία και γείρετε τη συσκευή. Αφαιρέστε τις κεφαλές καθαρισμού. Ξεβιδώστε το κάλυμμα του οδοντωτού ιμάντα, χαλαρώστε τα παξιμάδια του κινητήρα και σπρώξτε τον κινητήρα προς τη βούρτσα. Αφαιρέστε τον ιμάντα, στη συνέχεια χαλαρώστε τη ράβδο με σπείρωμα της τροχαλίας. Ξεβιδώστε το έδρανο της βούρτσας και βγάλτε τη βούρτσα. Τοποθετήστε τη νέα βούρτσα με αντίστροφη σειρά.

Ποιο απορρυπαντικό να χρησιμοποιήσω για αυτόν τον καθαριστή;

Για τον καθαρισμό χαλιών, χρησιμοποιήστε το απορρυπαντικό RM 764 fluide. Για αφαίρεση αφρού, χρησιμοποιήστε το RM 761. Ακολουθήστε τις οδηγίες που παρέχονται με τα απορρυπαντικά και χρησιμοποιήστε τα με φειδώ για να προστατέψετε το περιβάλλον.

Πώς να χρησιμοποιήσω το βοηθητικό εργαλείο (χειροκίνητο ακροφύσιο);

Συνδέστε τον προσαρμογέα στον εύκαμπτο σωλήνα καθαρισμού του εργαλείου. Αφαιρέστε τον εύκαμπτο σωλήνα αναρρόφησης από τον θόλο και τοποθετήστε εκείνον του εργαλείου στη θέση του. Συνδέστε τον εύκαμπτο σωλήνα απορρυπαντικού του εργαλείου στον σύνδεσμο της συσκευής. Θέστε τον κεντρικό διακόπτη στη θέση C (λειτουργία με χειροκίνητο ακροφύσιο). Πατήστε τον μοχλό στο εργαλείο για να εφαρμόσετε το διάλυμα.

Γιατί δεν περιστρέφεται η βούρτσα;

Ελέγξτε ότι ο κεντρικός διακόπτης είναι στη θέση A (κανονική λειτουργία). Εάν έχει καεί η ασφάλεια κίνησης βουρτσών, επαναφέρετέ την στον πίνακα ελέγχου. Εάν ο ιμάντας κίνησης είναι φθαρμένος ή σπασμένος, αντικαταστήστε τον.

Πώς να αδειάσω τα δοχεία;

Για να αδειάσετε το δοχείο λυμάτων, θέστε τον διακόπτη στη θέση OFF, γείρετε την κλειδαριά του θόλου προς τα εμπρός, σηκώστε το δοχείο και αδειάστε το. Για να αποστραγγίσετε το δοχείο καθαρού νερού, αφαιρέστε τον εύκαμπτο σωλήνα εκροής καθαρού νερού από το στόμιο και αφήστε το διάλυμα να στραγγίσει.

Ποια είναι η μέγιστη επιτρεπόμενη θερμοκρασία νερού;

Η μέγιστη θερμοκρασία νερού για το δοχείο καθαρού νερού είναι 60 °C. Μην χρησιμοποιείτε ποτέ βραστό ή πολύ ζεστό νερό για να αποφύγετε ζημιά στη συσκευή.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BRC 3015 C Kärcher

Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρήσης, ενεργήστε σύμφωνα με αυτές και κρατήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη.

Πίνακας περιεχομένων

Προστασία περιβάλλοντος. EL...1

Υποδείξεις ασφαλείας. . . . . EL . . . 1

Χρήση σύμφωνα με τους κανο-

νισμούς. . . . . . . . . . . . . EL . . . 1

Λειτουργία ...... EL ...1

Στοιχεία χειρισμού ..... EL ...2

'Εναρξη λειτουργίας ..... EL ...2

Χειρισμός...... EL...3

Απενεργοποίηση ..... EL ...4

Μεταφορά. . . . . . . . . . . EL . . 4

Αποθήκευση. . . . . . . . . EL . . 4

Φροντίδα και συντήρηση .. EL ...5

Βοήθεια για την αντιμετώπιση

βλαβών..... EL...6

Τεχνικά χαρακτηριστικά ... EL ...7

Δήλωση Συμμόρφωσης των ΕΕ ΕΛ . . .8

Ανταλλακτικά .... EL ...8

Εγγύηση .... EL ...8

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Μην πετάτε τη συσκευασία στα οικιακά απορρίμματα, αλλά παραδώστε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν ανα- κυκλώσιμα υλικά, τα οποία θα πρέ- πει να παραδίδονται προς

επαναχρησιμοποίηση. Για το λόγο αυτό αποσύρετε τις παλιές συσκευές με κατάλληλες διαδικασίες συγκέντρωσης αποβλήτων.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση:

Υποδείξεις ασφαλείας

Πριν από την πρώτη ενεργοποίηση διαβάστε οπωσδήποτε τις υποδείξεις ασφαλείας αρ. 5.956-251.0!

Σύμβολα στο εγχειρίδιο οδηγιών

⚠️ KINΔΥΝΟΣ

Για άμεσα επαπειλούμενο κίνδυνο, ο οποίος μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

ΠΡΟΣΟΧΗ

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό ή υλικές βλάβες.

Χρήση σύμφωνα με τους κα- νονισμούς

Το παρόν μηχάνημα προορίζεται για επαγγελματική χρήση ως μηχάνημα υγρού καθαρισμού μοκετών σύμφωνα με τις περιγραφές και υποδείξεις ασφαλείας, οι οποίες περιλαμβάνονται στις παρούσες οδηγίες χρήσεως, καθώς και στο επισυναπτόμενο φυλλάδιο υποδείξεων ασφαλείας για μηχανήματα καθαρισμού με βούρτσες και για μηχανήματα ψεκασμού.

Λειτουργία

Η συσκευή ψεκάζει διάλυμα καθαρισμού από τη δεξαμενή φρέσκου νερού στον υπό καθαρισμό τάπητα, απλώνει το διάλυμα καθαρισμού με μια κυλινδρική βούρτσα και αναρροφά ρύπους και χρησιμοποιημένο διάλυμα καθαρισμού στη δεξαμενή βρώμικου νερού.

Εάν είναι απαραίτητο, είναι δυνατή η σύνδεση ενός πρόσθετου εργαλείου (π.χ. ακροφύσιο χειρός).

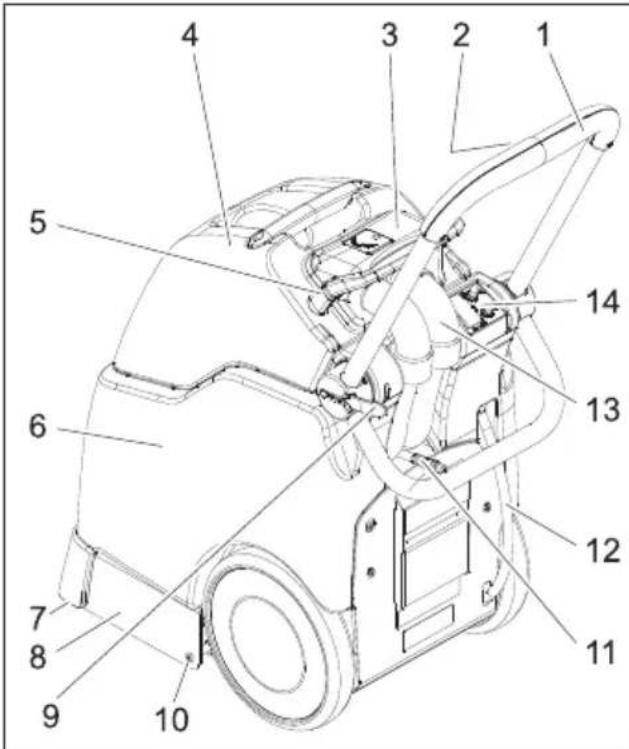

Στοιχεία χειρισμού

1 Λαβή μεταφοράς
2 Πλήκτρο διαλύματος καθαρισμού
3 Θόλος
4 Δοχείο βρώμικου νερού
5 Μάνδαλο θόλου
6 Δοχείο καθαρού νερού
7 Ράβδος αναρρόφησης
8 Κεφαλή καθαρισμού
9 Κλείδωμα λαβής ώθησης
10 Κοχλίας κεφαλής καθαρισμού
11 Σύνδεσμος ελαστικού σωλήνα απορρυ- παντικού
12 Ελαστικός σωλήνας απορροής καθα- ρού νερού
13 Εύκαμπτος σωλήνας αναρρόφησης
14 Πίνακας ελέγχου

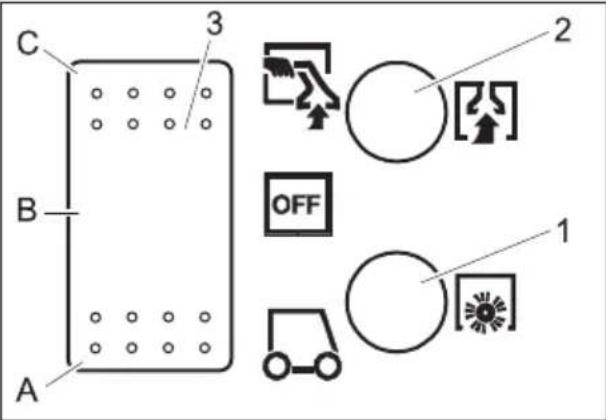

Πεδίο χειρισμού

1 Ασφάλεια μετάδοσης κίνησης βουρτσών
2 Ασφάλεια στροβίλου αναρρόφησης
3 Διακόπτης συσκευής
Α Κανονική λειτουργία Β OFF – Η συσκευή είναι απενεργοποιημένη.
C Λειτουργία με ακροφύσιο χειρός

'Εναρξη λειτουργίας

→ Μετακινήστε το μάνδαλο του θόλου προς τα εμπρός.
→ Ανασηκώστε τη δεξαμενή βρώμικου νε- ρού και μετακινήστε την στο πλάί.
→ Γεμίστε τη δεξαμενή φρέσκου νερού με καυτό νερό (έως 60°C) (χωρητικότητα 15 λίτρα).
→ Γεμίστε με απορρυπαντικό.

Καθαρισμός τάπητα RM	764 υγρό
Εξουδετέρωση αφρού RM	761

Για περισσότερες πληροφορίες, ζητήστε το φύλλο πληροφοριών προϊόντος και το φύλλο ασφαλείας DIN των αντίστοιχων απορρυπαντικών.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος για την υγεία, κίνδυνος βλάβης. Τηρείτε όλες τις υποδείξεις που συνοδεύουν τα χρησιμοποιούμενα απορρυπαντικά. Προστατέψτε το περιβάλλον κάνοντας οικονομία στη χρήση των απορρυπαντικών.

→ Τοποθετήστε ξανά τη δεξαμενή βρώμικου νερού στη συσκευή.
→ Τοποθετήστε το θόλο πάνω στη δεξαμενή βρώμικου νερού και ευθυγραμμίστε τον.
→ Μετακινήστε το μάνδαλο του θόλου προς τα πίσω.

Χειρισμός

→ Πριν τον καθαρισμό, αναρροφήστε τους ελεύθερους ρύπους με μια ηλεκτρική σκούπα.
→ Μετακινήστε το κλείδωμα της λαβής με- ταφοράς προς τα έξω, ρυθμίστε τη λαβή μεταφοράς στο επιθυμητό ύψος και κλείστε ξανά το κλείδωμα.
→ Εισάγετε τον ρευματολήπτη στην πρίζα.

ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης. Ελέγξτε το υπό καθαρισμό αντικείμενο πριν τη χρήση του μηχανήματος σε κάποιο μη ορατό σημείο του ως προς την αντοχή των χρωμάτων και τη γενικότερη αντοχή του στο νερό.

⚠️ KINΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας.

Μην αφήνετε το καλώδιο ρεύματος να έρθει σε επαφή με την περιστρεφόμενη βούρτσα/ τον περιστρεφόμενο κετσέ.

→ Ρυθμίστε το διακόπτη της συσκευής στην κανονική λειτουργία - εκκινήστε το στρόβιλο αναρρόφησης και το μηχανισμό κίνησης των βουρτσών.
Για ψεκασμό διαλύματος καθαρισμού πιέστε το πλήκτρο διαλύματος καθαρισμού στη λαβή ώθησης.
→ Περάστε πάνω από την υπό καθαρισμό επιφάνεια σε αλληλοκαλυπτόμενες διαδρομές. Τραβάτε πάντα τη συσκευή προς τα πίσω (μην τη σπρώχνετε).

Κένωση του δοχείου βρόμικου νε- ρού

→ Όταν τη δεξαμενή βρώμικου νερού γεμίσει κατά τα 3/4, ρυθμίστε το διακόπτη της συσκευής στη θέση "OFF".
→ Μετακινήστε το μάνδαλο του θόλου προς τα εμπρός.
→ Ανασηκώστε από τη συσκευή τη δεξαμενή βρώμικου νερού και αδειάστε την.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Δώστε προσοχή στις τοπικές προδιαγραφές για την επεξεργασία λυμάτων.

ΥΠΟΔΕΙΞΗ

Αν η δεξαμενή βρώμικου νερού είναι υπερ βολικά γεμάτη, το βρώμικο νερό εκρέει πάνω στον τάπητα, όταν η συσκευή απενεργοποιείται.

Λειτουργία με εξαρτήματα

Επιτρέπεται να χρησιμοποιούνται μόνο εξαρτήματα και ανταλλακτικά, τα οποία έχουν την έγκριση του κατασκευαστή Τα γνήσια αξεσουάρ και ανταλλακτικά παρέχουν την εγγύηση της ασφαλούς και άψογης λειτουργίας της μηχανής

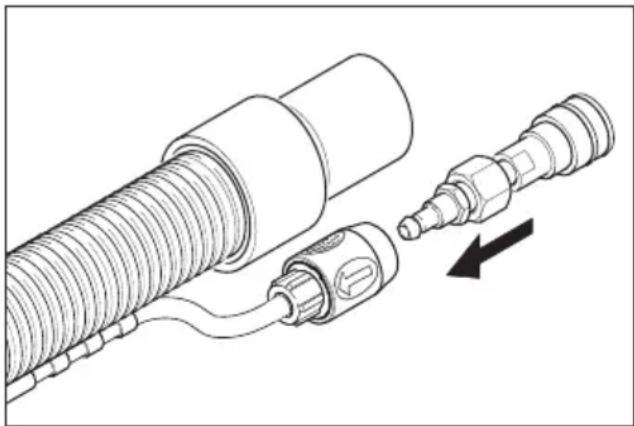

→ Συνδέστε το συνοδευτικό προσαρμογέα με τον ελαστικό σωλήνα απορρυπαντικού του πρόσθετου εργαλείου.
→ Τραβήξτε τον ελαστικό σωλήνα αναρρό φησης από το θόλο.
→ Εισάγετε στο θόλο τον ελαστικό σωλήνα αναρρόφησης του πρόσθετου εργαλείου στη θέση του ελαστικού σωλήνα αναρρόφησης.
→ Συνδέστε το σύνδεσμο ελαστικού σω- λήνα απορρυπαντικού της συσκευής με τον ελαστικό σωλήνα απορρυπαντικού του πρόσθετου εργαλείου.
→ Ρυθμίστε το διακόπτη της συσκευής για λειτουργία με το ακροφύσιο χειρός - εκκινείται ο στρόβιλος αναρρόφησης.
→ Πιέστε το μοχλό του πρόσθετου εργαλείου για να απλώσετε το διάλυμα καθαρισμού.

Σημαντικό

Κατά την εισαγωγή του πρόσθετου εργαλείου ο προσαρμογέας πρέπει να απομακρυνθεί από τη συσκευή, ώστε να κλείσει η έξοδος νερού της συσκευής.

Σύσταση: Αφήστε τον προσαρμογέα στον ελαστικό σωλήνα του πρόσθετου εργαλείου.

Συμβουλές για τον καθαρισμό

– Ψεκάστε τα σημεία με επίμονους ρύ- πους εκ των προτέρων κι αφήστε το δι- άλυμα απορρυπαντικού να δράσει για 5 έως 10 λεπτά.
– Εργάζεστε πάντα με κατεύθυνση από το φως προς τη σκιά (από τα παράθυρα προς την πόρτα).
– Εργάζεστε πάντα με κατεύθυνση από τις καθαρισμένες προς τις μη καθαρισμένες επιφάνειες.
-Όσο πιο ευαίσθητη είναι η επιφάνεια (ανατολίτικα, βερβερίνικα χαλιά, υφάσματα επιπλώσεων) τόσο αραιότερο πρέπει να είναι το διάλυμα απορρυπα ντικού.
– Μοκέτες με υπόστρωση από γιούτα μπορούν να μαζέψουν και να χάσουν το χρώμα τους αν βραχούν πολύ.
– Βουρτσίζετε τα χαλιά με ψηλό πέλος μετά τον καθαρισμό και ενώ είναι ακόμα υγρά προς την κατεύθυνση του πέλους (π.χ. με ειδικές σκούπες ή βούρτσες).
– Μην πατάτε ή μην τοποθετείτε έπιπλα πάνω στις καθαρισμένες επιφάνειες πριν στεγνώσουν, ώστε να αποφύγετε σημάδια από πίεση ή λεκέδες σκουρι άς.
– Κατά τον καθαρισμό μοκετών που έχουν προηγουμένως πλυθεί με σαμπουάν, δημιουργείται αφρός στο δοχείο βρόμικου νερού. Στην περίπτωση αυτή, προσθέστε το Schaum ex RM 761 στο δοχείο βρόμικου νερού.

Απενεργοποίηση

→ Ρυθμίστε το διακόπτη της συσκευής στη θέση "OFF".
→ Αδειάστε το δοχείο βρόμικου νερού
→ Τραβήξτε τον ελαστικό σωλήνα απορροής φρέσκου νερού από το ρακόρ και αφήστε το διάλυμα καθαρισμού να εκρεύσει.

Καθαρισμός συσκευής

→ Γεμίστε τη δεξαμενή φρέσκου νερού με περ. 2 λίτρα καυτό νερό (έως 60°C) και ξεπλύνετε το σύστημα ψεκασμού πιέζοντας το πλήκτρο διαλύματος απορρυπαντικού.
→ Αποσυνδέστε το ρευματολήπτη από την πρίζα.
→ Τραβήξτε τον ελαστικό σωλήνα απορροής φρέσκου νερού από το ракόρ και αφήστε το διάλυμα καθαρισμού να εκρεύσει.
→ Καθαρίστε τις σήτες στη δεξαμενή φρέσκου νερού και στο θόλο.
→ Ξεπλύνετε τη δεξαμενή βρώμικου νε- ρού με καθαρό νερό.
→ Γείρετε τη συσκευή προς τα πίσω και καθαρίστε την κεφαλή καθαρισμού και τη ράβδο αναρρόφησης.

Αντιπαγετική προστασία

Σε περίπτωση κινδύνου από παγετό:

→ Αδειάζετε το δοχείο καθαρού και ακά- θαρτου νερού.
Αποθέτετε το μηχάνημα σε χώρο που προστατεύεται από τον παγετό.

Μεταφορά

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της συσκευής.

→ Σπρώξτε τη συσκευή από τη ράβδο ώθησης.
→ Κατά τη μεταφορά με οχήματα, ασφαλίστε τη συσκευή έναντι ενδεχόμενης ολίσθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες οδηγίες.

Αποθήκευση

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής.

Η συσκευή αυτή μπορεί να αποθηκεύεται μόνο σε εσωτερικούς χώρους.

Φροντίδα και συντήρηση

⚠️ KINΔΥΝΟΣ

Κίνδυνος τραυματισμού λόγω ηλεκτροπλη ξίας.

Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα.

Διαστήματα συντήρησης

Καθημερινά πριν τη χρήση

→ Πριν από κάθε ενεργοποίηση, ελέγχετε το καλώδιο τροφοδοσίας και το καλώδιο προέκτασης για τυχόν βλάβες.
→ Ελέγξτε την ποιότητα ψεκασμού του ακροφυσίου.

ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης. Μην καθαρίζετε ποτέ ένα φραγμένο ακροφύσιο με σύρμα ή βελόνα. Ξεπλύνετε με καυτό νερό (βλ. "Βοήθεια σε περίπτωση βλάβης")

Ανά 25 ώρες λειτουργίας

→ Ελέγξτε τους ελαστικούς σωλήνες και τις μονώσεις για βλάβες. Αντικαταστήστε τα ελαττωματικά τμήματα μέσω της υπηρεσίας εξυπηρέτησης πελατών.
→ Ελέγξτε τη βούρτσα για τυχόν φθορές και αντικαταστήστε την, εάν είναι αναγκαίο.

Οι βούρτσες έχουν φθαρεί, όταν έχουν το ίδιο μήκος με τις κίτρινες ενδεικτικές βούρτσες.

Εργασίες συντήρησης

Αντικατάσταση του ακροφυσίου

→ Αδειάστε τη δεξαμενή φρέσκου και βρώμικου νερού.
→ Γείρετε τη συσκευή προς τα πίσω και ακουμπήστε την επάνω στη λαβή μετα φοράς.
→ Ξεβιδώστε τους κοχλίες της κεφαλής καθαρισμού αριστερά και δεξιά.
→ Αφαιρέστε την κεφαλή καθαρισμού.

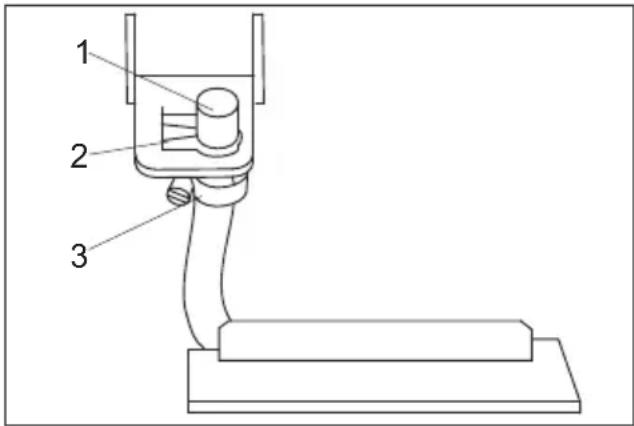

1 Ακροφύσιο
2 Κλιπ συγκράτησης
3 Κολάρο ελαστικού σωλήνα

→ Τραβήξτε το κλιπ συγκράτησης από το πλάι.
→ Τραβήξτε το ακροφύσιο προς τα πίσω από το έλασμα συγκράτησης.
→ Ανοίξτε το κολάρο του ελαστικού σωλήνα και τραβήξτε το ακροφύσιο από τον ελαστικό σωλήνα.
→ Εισάγετε ένα νέο ακροφύσιο στον ελαστικό σωλήνα.
→ Επανασυναρμολογήστε με την αντίστροφη σειρά.

ΥΠΟΔΕΙΞΗ

Κατά την τοποθέτηση του ακροφυσίου στο έλασμα συγκράτησης, φροντίστε για τη σωστή ευθυγράμμιση του ακροφυσίου.

Αντικατάσταση της βούρτσας

→ Αδειάστε τη δεξαμενή φρέσκου και βρώμικου νερού.
→ Γείρετε τη συσκευή προς τα πίσω και ακουμπήστε την επάνω στη λαβή μεταφοράς.
→ Ξεβιδώστε τους κοχλίες της κεφαλής καθαρισμού αριστερά και δεξιά.
→ Αφαιρέστε την κεφαλή καθαρισμού.

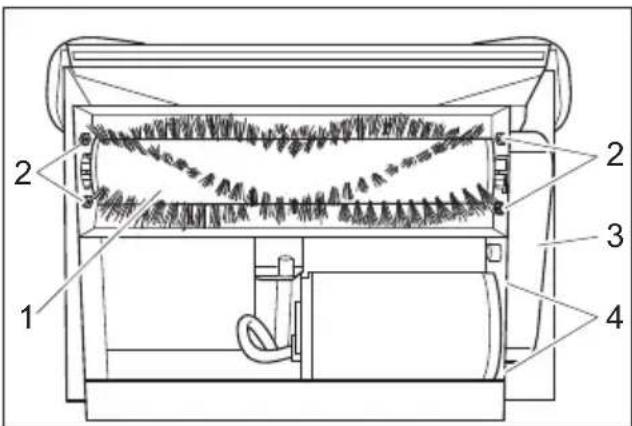

1 Κύλινδρος βούρτσας
2 Κοχλίες έδρασης βούρτσας
3 Κάλυμμα οδοντωτού ιμάντα
4 Περικόχλια στερέωσης κινητήρα

→ Ξεβιδώστε τον κοχλία του καλύμματος οδοντωτού ιμάντα και αφαιρέστε το κά- λυμμα.
→ Χαλαρώστε τα περικόχλια στερέωσης του κινητήρα και ωθήστε τον κινητήρα προς τη βούρτσα.
→ Αφαιρέστε τον οδοντωτό ιμάντα.
→ Χαλαρώστε τον ακέφαλο κοχλία του δίσκου οδοντωτού τροχού της βούρτσας και αφαιρέστε το δίσκο.
→ Ξεβιδώστε τους κοχλίες του εδράνου βούρτσας και αφαιρέστε το έδρανο από τον άξονα της βούρτσας.
→ Ανασηκώστε το άκρο μετάδοσης κίνησης της κυλινδρικής βούρτσας από το περίβλημα και τραβήξτε την αντίθετη πλευρά από το έδρανο.
→ Τοποθετήστε τη νέα βούρτσα με την αντίστροφη σειρά ενεργειών.

Βοήθεια για την αντιμετώπι- ση βλαβών

⚠️ KINΔΥΝΟΣ

Κίνδυνος τραυματισμού λόγω ηλεκτροπλη ξίας.

Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα.

Ηλεκτρικά μέρη να ελέγχονται και να επι- σκευάζονται μόνον από αναγνωρισμένη υπηρεσία τεχνικής εξυπηρέτησης πελατών. Σε περίπτωση βλαβών που δεν αναφέρο- νται σ' αυτό το κεφάλαιο, σε περίπτωση αμ- φιβολιών και όταν η υπόδειξη είναι ρητή, απευθυνθείτε σε αναγνωρισμένη υπηρεσία τεχνικής εξυπηρέτησης πελατών.

Η συσκευή δεν λειτουργεί

→ Συνδέστε το ρευματολήπτη στην πρίζα.
→ Ελέγξτε την ασφάλεια του κτιρίου.

Η τουρμπίνα αναρρόφησης δεν λει- τουργεί

→ Επαναφέρετε την ασφάλεια του στροβί λου αναρρόφησης στον πίνακα ελέγ χου.

Ανεπαρκής αναρροφητική ισχύς

→ Καθαρίστε τις ράβδους αναρρόφησης.
→ Ελέγξτε τη μόνωση του θόλου, καθαρίστε την ή αντικαταστήστε την.
→ Αδειάστε το δοχείο βρώμικου νερού.
→ Εισάγετε σωστά τον ελαστικό σωλήνα αναρρόφησης στο θόλο.
→ Ελέγξτε τον ελαστικό σωλήνα αναρρόφησης για τυχόν βλάβες.

Από το ακροφύσιο δεν βγαίνει νερό

→ Ρυθμίστε τον διακόπτη της συσκευής στη θέση στην κανονική λειτουργία.
→ Γεμίστε τη δεξαμενή φρέσκου νερού με καυτό νερό (έως 60°C) και ξεπλύνετε το ακροφύσιο. Αντικαταστήστε το ακροφύσιο, εάν είναι απαραίτητο (βλ. "Εργασίες συντήρησης/αντικατάσταση του ακροφυσίου").
→ Γεμίστε τη δεξαμενή καθαρού νερού.
→ Καθαρίστε τη σήτα της δεξαμενής καθα- ρού νερού.

Η βούρτσα δεν περιστρέφεται

→ Ρυθμίστε τον διακόπτη της συσκευής στη θέση στην κανονική λειτουργία.
→ Επαναφέρετε την ασφάλεια κίνησης βουρτσών στον πίνακα ελέγχου.
→ Ελέγχετε τον ιμάντα μετάδοσης κίνησης και αντικαταστήστε τον, εάν είναι απαραίτητο.

Ο τάπητας μουσκεύει

→ Αντικαταστήστε το φθαρμένο ακροφύ σιο με νέο (βλ. "Εργασίες συντήρησης/αντικατάσταση του ακροφυσίου").

Τεχνικά χαρακτηριστικά

Ισχύς
Ονομαστική τάση V/Hz	220...240/ 1~50/60
Είδος προστασίας IPX	4
Μέση ισχύς εισόδου W	1300
Ισχύς κινητήρα αναρ-ρόφησης	W 1130
Ισχύς κινητήρα βουρ-τσών	W	76
Βούρτσες καθαρισμού
Εύρος εργασίας mm 260
Διάμετρος βουρτσών mm 65
Ταχύτητα περιστρο-φής βουρτσών	1/min	1650
Πίεση αντλίας απορ-ρυπαντικού	MPa 0,4
Διακινούμενη ποσό-τητα αντλίας απορρυ-παντικού	l/min	1,4
μεγ. θερμοκρασία νε-ρού	°C	60
Αναρρόφηση
Απόδοση αναρρόφη-σης, ποσότητα αέρα	l/s	46
Απόδοση αναρρόφη-σης, υποπίεση	kPa	30,2
Διαστάσεις και βάρη
Θεωρητική επιφανει-ακή απόδοση	m2/h	100
Όγκος δοχείου καθα-ρού/βρώμικου νερού	l	15/17
Μήκος	mm 920
Πλάτος	mm 360
Ύψος	mm 750
Τυπικό βάρος λει-τουργίας	kg	52
Εκπομπές θορύβου
Στάθμη ηχητικής πίε-σης (EN 60704-1)	dB(A)	77
Κραδασμοί συσκευής
Συνολική τιμή κραδα-σμών (ISO 5349)	m/s2 1,7

Δήλωση Συμμόρφωσης των ΕΕ

Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΕ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανήματος χωρίς προηγούμενη συνεννόηση μαζί μας.

Προϊόν: Συσκευή ψεκασμού

Τύπος: 1.008-xxx

Σχετικές οδηγίες των ΕΕ

2006/42/EK (+2009/127/EK)

2014/30/EE

Εφαρμοσθέντα εναρμονισμένα πρότυ- πα

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-68

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Εφαρμοσθέντα εθνικά πρότυπα

Οι υπογράφοντες ενεργούν κατ' εντολή και με πληρεξούσιο από το διοικητικό συμβούλιο.

Υπεύθυνος εγγράφων τεκμηρίωσης:

S. Reiser

Alfred Kärcher SE & Co. KG

– Επιτρέπεται να χρησιμοποιούνται μόνο εξαρτήματα και ανταλλακτικά, τα οποία έχουν την έγκριση του κατασκευαστή Τα γνήσια αξεσουάρ και ανταλλακτικά παρέχουν την εγγύηση της ασφαλούς και άψογης λειτουργίας της μηχανής

– Μία επιλογή των ανταλλακτικών που χρειάζονται συχνότερα θα βρείτε στο τέλος των οδηγιών χρήσης.

– Περισσότερες πληροφορίες σχετικά με τα ανταλλακτικά μπορείτε να λάβετε στη διεύθυνση www.kaercher.com, τομέας Εξυπηρέτησης.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας.
