BRC 3015 C - Pulitore a vapore Kärcher - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Aspiratore per tappeti a iniezione/estrazione
Marca	Kärcher
Modello	BRC 3015 C
Dimensioni (L × l × h)	920 × 360 × 750 mm
Peso in funzione	52 kg
Alimentazione elettrica	220–240 V ~ 50/60 Hz
Potenza assorbita totale	1300 W
Potenza motore aspirazione	1130 W
Potenza motore spazzole	76 W
Capacità serbatoio acqua pulita	15 L
Capacità serbatoio acqua sporca	17 L
Larghezza di lavoro	260 mm
Diametro delle spazzole	65 mm
Velocità delle spazzole	1650 giri/min
Pressione pompa di pulizia	0,4 MPa
Portata pompa detergente	1,4 L/min
Temperatura acqua max.	60 °C
Portata d'aria (aspirazione)	46 L/s
Depressione (aspirazione)	30,2 kPa
Superficie pulibile teorica	100 m²/h
Livello di pressione acustica	77 dB(A)
Vibrazioni (ISO 5349)	1,7 m/s²
Grado di protezione	IPX4
Utilizzo	Professionale
Istruzioni di sicurezza	Leggere le istruzioni prima dell'uso; utilizzare detergenti autorizzati; scollegare prima della manutenzione
Manutenzione ordinaria	Pulizia filtri, risciacquo serbatoi, controllo tubi flessibili e guarnizioni ogni 25 ore
Ricambi	Disponibili presso Kärcher; utilizzare ricambi originali

Domande frequenti - BRC 3015 C Kärcher

Come avviare l'aspiratore Kärcher BRC 3015 C?

Riempire il serbatoio dell'acqua pulita con acqua calda (max. 60 °C) e aggiungere il detergente appropriato. Assicurarsi che il serbatoio dell'acqua sporca sia ben posizionato. Collegare l'apparecchio e mettere l'interruttore principale sulla posizione A (regime normale). Premere il tasto soluzione di pulizia sul manubrio per vaporizzare la soluzione.

Cosa fare se l'aspirazione è insufficiente?

Verificare che il serbatoio dell'acqua sporca non sia pieno (svuotarlo se necessario). Pulire la barra di aspirazione e la guarnizione del coperchio. Assicurarsi che il tubo flessibile di aspirazione sia inserito correttamente nel coperchio. Se il problema persiste, controllare che il fusibile della turbina di aspirazione sul pannello di comando non sia saltato.

Come pulire l'apparecchio dopo l'uso?

Svuotare il serbatoio dell'acqua sporca. Rimuovere il tubo di scarico dell'acqua pulita per scaricare la soluzione di pulizia. Riempire il serbatoio dell'acqua pulita con circa 2 litri di acqua calda (max. 60 °C) e premere il tasto soluzione di pulizia per sciacquare il sistema. Quindi scollegare l'apparecchio, pulire i filtri e risciacquare il serbatoio dell'acqua sporca.

Come sostituire l'ugello?

Svuotare i serbatoi e inclinare l'apparecchio all'indietro sul manubrio. Rimuovere le viti delle teste di pulizia e togliere la testa. Rimuovere la clip di fissaggio, tirare l'ugello all'indietro fuori dalla lamiera. Aprire il collare di serraggio e rimuovere l'ugello dal tubo. Inserire il nuovo ugello e rimontare in ordine inverso.

Come sostituire la spazzola?

Svuotare i serbatoi e inclinare l'apparecchio. Rimuovere le teste di pulizia. Svitare la copertura della cinghia dentata, allentare i dadi del motore e spingere il motore verso la spazzola. Rimuovere la cinghia, quindi allentare l'asta filettata della puleggia. Svitare il cuscinetto della spazzola e estrarre la spazzola. Montare la nuova spazzola in ordine inverso.

Quale detergente utilizzare per questo aspiratore?

Per la pulizia dei tappeti, utilizzare il detergente RM 764 fluido. Per antischiuma, utilizzare il RM 761. Seguire le istruzioni fornite con i detergenti e usarli con parsimonia per proteggere l'ambiente.

Come utilizzare l'utensile accessorio (ugello manuale)?

Collegare l'adattatore al tubo di pulizia dell'utensile. Rimuovere il tubo di aspirazione dal coperchio e inserire quello dell'utensile al suo posto. Collegare il tubo del detergente dell'utensile all'accoppiamento dell'apparecchio. Mettere l'interruttore principale su C (funzionamento con ugello manuale). Azionare la leva sull'utensile per applicare la soluzione.

Perché la spazzola non gira?

Verificare che l'interruttore principale sia sulla posizione A (regime normale). Se il fusibile di azionamento delle spazzole è saltato, ripristinarlo sul pannello di comando. Se la cinghia di trasmissione è usurata o rotta, sostituirla.

Come svuotare i serbatoi?

Per svuotare il serbatoio dell'acqua sporca, mettere l'interruttore su OFF, abbassare il blocco del coperchio in avanti, sollevare il serbatoio e svuotarlo. Per scaricare il serbatoio dell'acqua pulita, rimuovere il tubo di scarico dell'acqua pulita dal nipplo e lasciare defluire la soluzione.

Qual è la temperatura massima dell'acqua consentita?

La temperatura massima dell'acqua per il serbatoio dell'acqua pulita è di 60 °C. Non utilizzare mai acqua bollente o troppo calda per evitare di danneggiare l'apparecchio.

MANUALE UTENTE BRC 3015 C Kärcher

Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

Indice

Protezione dell'ambiente .. IT ...1

Norme di sicurezza ..... IT ...1

Uso conforme a destinazione IT . . .1

Funzione ..... IT ...1

Dispositivi di comando .... IT ...2

Messa in funzione ..... IT ...2

Uso.... IT...3

Messa fuori servizio ..... IT ...4

Trasporto ..... IT ... 4

Supporto.... IT...4

Cura e manutenzione..... IT...4

Risoluzione guasti ..... IT ...6

Dichiarazione di conformità UE IT . . .7

Ricambi IT...8

Garanzia.... IT...8

Protezione dell'ambiente

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta.

Gli apparecchi dismessi contengo- no materiali riciclabili preziosi e van- no perciò consegnati ai relativi centri di raccolta. Si prega quindi di smaltire gli apparecchi dismessi mediante i sistemi di raccolta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

Prima di procedere alla prima messa in funzione leggere assolutamente le avvertenze di sicurezza n. 5.956-251.0!

Simboli riportati nel manuale d'uso

⚠PERICOLO

Per un rischio imminente che determina lesioni gravi o la morte.

⚠AVVERTIMENTO

Per una situazione di rischio possibile che potrebbe determinare lesioni gravi o la morte.

PRUDENZA

Per una situazione di rischio possibile che potrebbe determinare danni leggeri a persone o cose.

Uso conforme a destinazione

Questo apparecchio è destinato per l'uso professionale come apparecchio per la pulizia ad umido di tappeti secondo quando riportato nelle descrizioni e le avvertenze di sicurezza riportate nel presente manuale ed opuscolo per dispositivi di pulizia a spazzole e apparecchi a spruzzo-estrazione.

Funzione

L'apparecchio spruzza sul tappeto da pulire una soluzione detergente proveniente dal serbatoio dell'acqua pulita, tratta la soluzione detergente con un rullospazzola ed aspira lo sporco e la soluzione detergente usata nel serbatoio dell'acqua sporca.

All'occorrenza è possibile collegare un utensile accessorio (ad es. un ugello manuale).

Dispositivi di comando

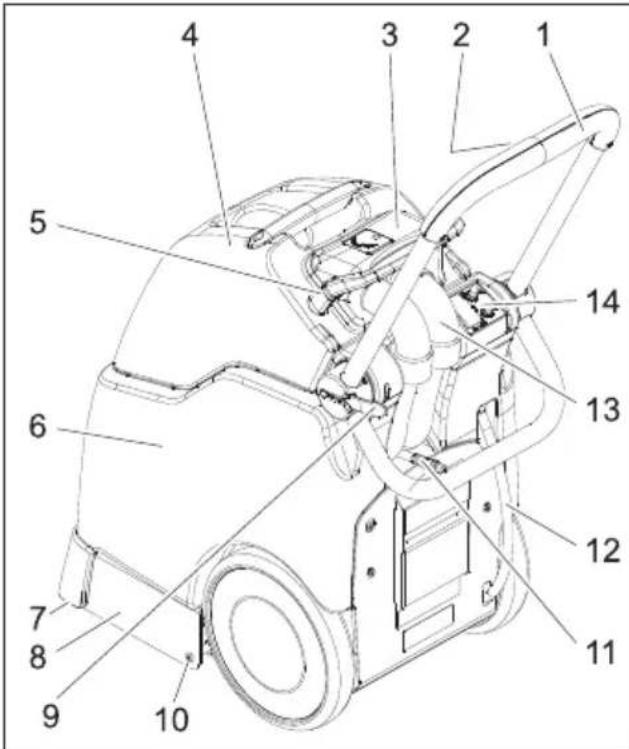

1 Archetto di spinta
2 Tasto soluzione detergente
3 Calotta
4 Serbatoio acqua sporca
5 Dispositivo di blocco della calotta
6 Serbatoio acqua pulita
7 Barra di aspirazione
8 Testa di pulizia
9 Dispositivo di blocco archetto di spinta
10 Vite testa di pulizia
11 Giunto tubo flessibile del detergente
12 Tubo di scarico dell'acqua pulita
13 Tubo flessibile di aspirazione
14 Quadro di controllo

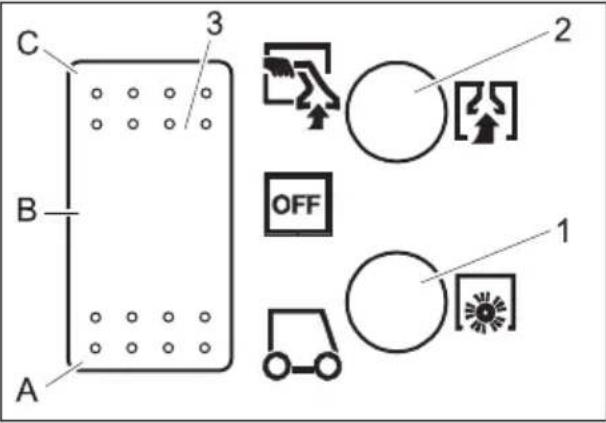

Quadro di controllo

1 Fusibile azionamento spazzole
2 Fusibile turbina di aspirazione
3 Interruttore dell'apparecchio

A Funzionamento normale
B OFF - L'apparecchio è spento.
C Funzionamento con ugello manuale

Messa in funzione

→ Spostare in avanti il dispositivo di chiusura della calotta.
→ Sollevare il serbatoio dell'acqua sporca e spostarlo a lato.
→ Riempire il serbatoio di acqua pulita con acqua calda (massimo 60°C) (capacità 15 litri).
→ Aggiungere del detergente.

Pulizia del tappeto RM 764 liquido
Deschiumatura RM 761

Per ulteriori informazioni richiedere la scheda informativa del prodotto e la scheda dati di sicurezza DIN del relativo detergente.

⚠AVVERTIMENTO

Rischio per la salute, rischio di danneggiamento. Osservare tutte le avvertenze relative ai detergenti impiegati.

Per salvaguardare l'ambiente non eccedere nell'uso di prodotti detergenti.

→ Posizionare nuovamente il serbatoio dell'acqua sporca sull'apparecchio.
→ Posizionare la calotta sul serbatoio dell'acqua sporca e sistemarlo.
→ Spostare indietro il dispositivo di chiusura della calotta.

Uso

→ Prima della pulizia aspirare lo sporco sciolto con un aspirapolvere.
→ Spostare all'esterno il dispositivo di blocco dell'archetto di spinta, regolare l'altezza desiderata dell'archetto di spinta e chiudere nuovamente il dispositivo di blocco.
→ Inserire la spina in una presa elettrica.

PRUDENZA

Rischio di danneggiamento. Prima di utilizzare l'apparecchio, accertarsi su un punto nascosto dell'oggetto da pulire della stabilità del colore e della resistenza all'acqua.

PERICOLO

Pericolo di scosse elettriche.

Non far toccare il cavo di alimentazione con la spazzola rotante/il pad rotante.

→ Posizionare l'interruttore dell'apparecchio sulla modalità di funzionamento normale - avviare la turbina di aspirazione ed il motore delle spazzole.
→ Per spruzzare la soluzione detergente azionare il tasto della soluzione detergente sull'archetto di spinta.
→ Percorrere la superficie da pulire a sovrapposizione. Durante tale operazione, tirare indietro l'apparecchio (non spingere).

Svuotare il serbatoio dell'acqua sporco

→ Quando il serbatoio dell'acqua sporca è pieno a 3/4, posizionare l'interruttore dell'apparecchio su „OFF“.
→ Spostare in avanti il dispositivo di chiusura della calotta.
→ Sollevare e svuotare il serbatoio dell'acqua sporca dall'apparecchio.

⚠AVVERTIMENTO

Rispettare le norme vigenti locali sul tratta- mento delle acque di scarico.

NOTA

Quando il serbatoio dell'acqua sporca è troppo pieno, l'acqua sporca si riversa sul tappeto quando si disattiva l'apparecchio.

Funzionamento con utensile accessorio

Impiegare esclusivamente accessori e ricambi autorizzati dal produttore. Accessori e ricambi originali garantiscono che l'apparecchio possa essere impiegato in modo sicuro e senza disfunzioni.

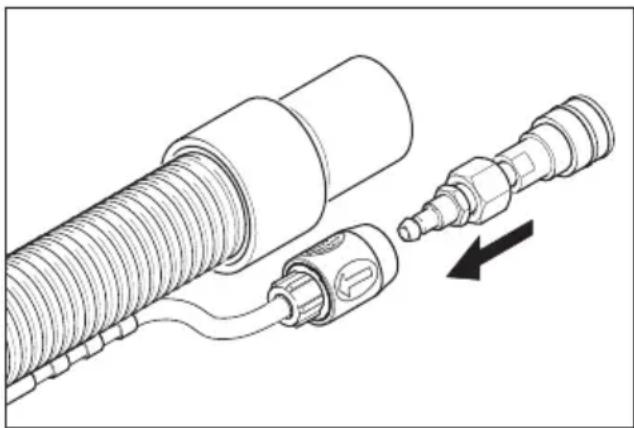

→ Collegare l'adattatore accluso al tubo flessibile del detergente dell'utensile accessorio.
→ Estrarre il tubo flessibile di aspirazione dalla calotta.
→ Inserire il tubo flessibile di aspirazione dell'utensile accessorio al posto del tubo flessibile di aspirazione nella calotta.
→ Collegare il giunto del tubo flessibile del detergente all'apparecchio con il tubo flessibile del detergente dell'utensile accessorio.
→ Impostare l'interruttore dell'apparecchio su esercizio con ugello manuale - la turbina di aspirazione si avvia.
→ Per applicare la soluzione detergente azionare la leva sull'utensile accessorio.

Importante:

durante lo scollegamento dell'utensile accessorio l'adattatore deve essere rimosso dall'apparecchio, affinché venga chiusa l'uscita dell'acqua sull'apparecchio.

Suggerimento: lasciare l'adattatore sul tubo flessibile dell'utensile accessorio.

Suggerimenti per la pulizia

• Trattare preventivamente le parti molto sporche e far agire la soluzione detergente per 5 - 10 minuti.
• Operare sempre dalla luce all'ombra (dalla finestra alla porta).
• Operare sempre dalla superficie pulita verso la superficie sporca.
• Quanto più sensibile è il rivestimento (tappeti orientali, berber, tessuti imbotti-ti) tanto meno concentrazione deter-gente deve essere impiegata.
  – Le moquette con un fondo di juta in caso di interventi troppo umidi possono contrarsi e scolorirsi.
• Spazzolare i tappeti a pelo lungo dopo la pulizia quando sono ancora bagnati in direzione del pelo (ad es. con una spazzola per peli o uno strofinaccio).
• Percorre la superficie trattata o posizionarvi dei mobili solo dopo l'asciugatura per prevenire che si possano formare impronte o macchie di ruggine.
• Durante la pulizia di tappeti precedente- mente trattati a shampoo si crea della schiuma nel contenitore dell'acqua sporca. In questo caso versare la schiu- ma ex RM 761 nel contenitore dell'ac- qua sporca.

Messa fuori servizio

→ Posizionare l'interruttore dell'apparecchio su "OFF".
→ Svuotare il serbatoio dell'acqua sporca.
→ Rimuovere il tubo flessibile di scarico dal nipplo del tubo flessibile e scaricare la soluzione detergente.

Pulizia dell'apparecchio

→ Riempire il serbatoio di acqua pulita con ca. 2 litri di acqua calda (massimo 60°C) e sciacquare il sistema di spruzzo azionando il tasto della soluzione detergente.
→ Togliere la spina di alimentazione dalla presa.

→ Rimuovere il tubo flessibile di scarico dal nipplo del tubo flessibile e scaricare la soluzione detergente.
→ Pulire i filtri del serbatoio di acqua pulita e della calotta.
→ Sciacquare il contenitore dell'acqua sporca con acqua pulita.
→ Ribaltare all'indietro l'apparecchio e pulire la testa di pulizia e la barra di aspirazione.

Antigelo

In caso di pericolo di gelo:

→ Svuotare il serbatoio di acqua pulita e di acqua sporca.
→ Collocare l'apparecchio in un locale protetto dal gelo.

Trasporto

PRUDENZA

Pericolo di lesioni e di danneggiamento! Rispettare il peso dell'apparecchio durante il trasporto.

→ Spingere l'apparecchio afferrandolo in corrispondenza dell'archetto di spinta.
→ Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

Supporto

PRUDENZA

Pericolo di lesioni e di danneggiamento! Rispettare il peso dell'apparecchio durante la conservazione.

Questo apparecchio può essere conservato solo in ambienti interni.

Cura e manutenzione

PERICOLO

Pericolo di scosse elettriche.

Disattivare l'apparecchio ed estrarre la spina di alimentazione prima di effettuare interventi sull'apparecchio.

Intervalli di manutenzione

Ogni giorno prima dell'uso

→ Accertarsi prima di ogni impiego che il cavo di rete, la prolunga ed i tubi flessibili non siano danneggiati.
→ Controllare la spruzzatura della bocchetta.

PRUDENZA

Rischio di danneggiamento. Una boccatta otturata non deve essere pulita mai con un filo di ferro o un chiodo, ma sempre e solo con acqua calda (vedi "Eliminazione guasti")

Ogni 25 ore di funzionamento

→ Accertarsi che i tubi flessibili e le guarnizioni non siano danneggiate. Far sostituire le parti difettate dal servizio di assistenza clienti.
→ Verificare l'usura delle spazzole, eventualmente sostituirle.
Le spazzole sono usurate quando le setole presentano la stessa lunghezza delle setole indicatrici gialle.

Interventi di manutenzione

Sostituire l'ugello

→ Svuotare il serbatoio di acqua pulita e di acqua sporca.
→ Ribaltare all'indietro l'apparecchio e appoggiarlo sull'archetto di spinta.
→ Svitare le viti di fissaggio a sinistra e destra della testa di pulizia.
→ Rimuovere la testa di pulizia.

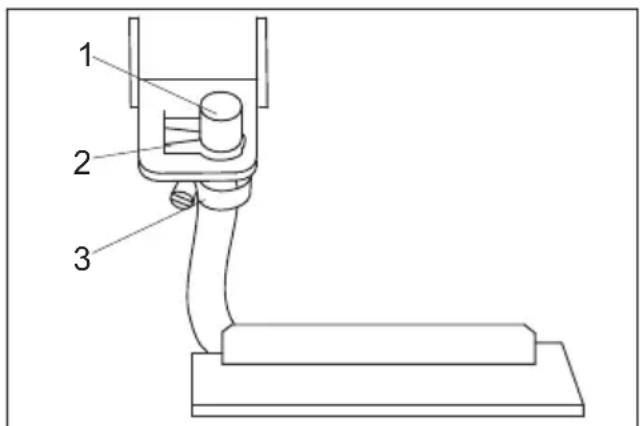

1 Ugello
2 Clip di sostegno
3 Fascetta stringitubo

→ Rimuovere lateralmente la clip di sostegno.
→ Estrarre l'ugello dalla lamiera di sostegno spingendolo all'indietro.
→ Aprire la fascetta stringitubo e rimuovere la bocchetta dal tubo flessibile.
→ Inserire la nuova bocchetta nel tubo flessibile.
→ Rimontare in ordine inverso.

NOTA

Per l'inserimento della bocchetta nella la-miera di sostegno accertarsi di rispettare il corretto orientamento della stessa.

Sostituire la spazzola

→ Svuotare il serbatoio di acqua pulita e di acqua sporca.
→ Ribaltare all'indietro l'apparecchio e appoggiarlo sull'archetto di spinta.
→ Svitare le viti di fissaggio a sinistra e destra della testa di pulizia.
→ Rimuovere la testa di pulizia.

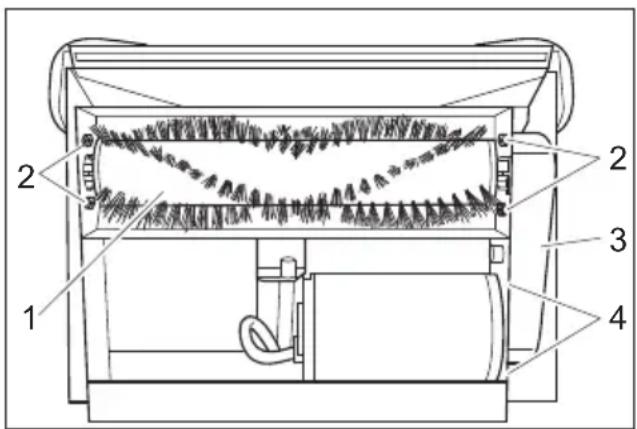

1 Rullo della spazzola
2 Viti dell'alloggiamento della spazzola
3 Copertura della cinghia trapezoidale
4 Dadi del fissaggio del motore

→ Svitare la vite della copertura della cinghia trapezoidale e rimuovere la copertura.
→ Allentare i dadi del fissaggio del motore e spingere il motore verso la spazzola.
→ Rimuovere la cinghia trapezoidale.
→ Svitare la vite filettata della puleggia della ruota dentata sulla spazzola e rimuoverla.

→ Svitare le viti dei cuscinetti delle spazzole e rimuovere il cuscinetto dall'albero delle spazzole.
→ Sollevare l'estremità del motore del rullo della spazzola dall'apparecchio e rimuovere il lato opposto dal cuscinetto.
→ Montare una nuova spazzola nell'ordine inverso.

Risoluzione guasti

PERICOLO

Pericolo di scosse elettriche.

Disattivare l'apparecchio ed estrarre la spina di alimentazione prima di effettuare interventi sull'apparecchio.

Far verificare e riparare i componenti elettrici solo dal servizio clienti autorizzato.

In caso di guasti non riportati in questo capitolo è necessario contattere in caso di dubbi il servizio clienti autorizzato.

L'apparecchio non funziona

→ Inserire la spina di alimentazione.
→ Controllare il fusibile dell'immobile.

La turbina di aspirazione non fun- ziona

→ Ripristinare il fusibile della turbina di aspirazione sul quadro di comando.

Potenza di aspirazione insufficiente

→ Pulire la barra di aspirazione.
→ Verificare la guarnizione sulla calotta, pulirla o sostituirla.
→ Svuotare il serbatoio dell'acqua sporca.
→ Inserire il tubo flessibile di aspirazione correttamente sulla calotta.
→ Verificare la presenza di eventuali danni sul tubo flessibile di aspirazione.

Nessuna fuoriuscita di acqua dalla bocchetta

→ Posizionare l'interruttore dell'apparecchio su funzionamento normale.
→ Riempire il serbatoio di acqua pulita con acqua calda (massimo 60°C) e sciacquare l'ugello. All'occorrenza sostituire

l'ugello (vedi „Manutenzione/Sostituire l'ugello“).

→ Riempire il serbatoio dell'acqua pulita.
→ Pulire il filtro nel serbatoio dell'acqua pulita.

La spazzola non ruota

→ Posizionare l'interruttore dell'apparecchio su funzionamento normale.
→ Ripristinare il fusibile del motore delle spazzole sul quadro di comando.
→ Controllare la cinghia di trasmissione, all'occorrenza sostituirla.

Il tappeto si bagna troppo

→ Sostituire l'ugello usurato con uno nuovo (vedi „Manutenzione/Sostituire l'ugello“).

Dati tecnici

Potenza

Tensione nominale V/Hz 220...240 / 1~50/60
Protezione IPX4
Medio assorbimento di potenza	W 1300
Potenza del motore di aspirazione	W 1130
Potenza del motore delle spazzole	W	76
Spazzole pulenti
Larghezza della superficie di lavoro	mm 260
Diametro spazzole mm 65
Numero giri spazzole 1/min 1650
Pressione della pompa del detergente	MPa 0,4
Portata della pompa del detergente	l/min 1,4
Temperatura acqua max.	°C 60
Aspirazione
Potenza di aspirazione, quantità d'aria	l/s	46
Potenza di aspirazione, pressione negativa	kPa	30,2
Dimensioni e pesi
Potenza di superficie teorica	m2/h	100
Volume del serbatoio di acqua pulita/sporca	l	15/17
Lunghezza	mm 920
Larghezza	mm 360
Altezza	mm 750
Peso d'esercizio tipico	kg	52
Emissione sonora
Pressione acustica (EN 60704-1)	dB(A)	77
Vibrazioni meccaniche
Valore totale vibrazioni (ISO 5349)	m/s2 1	7

Dichiarazione di conformità UE

Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua concezione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.

Prodotto: Estrattore per nebulizzazione

Modello: 1.008-xxx

Direttive UE pertinenti

Norme armonizzate applicate

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-68

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Norme nazionali applicate

I firmatari agiscono per incarico e con delega della direzione.

H. Jenner

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

• Impiegare esclusivamente accessori e ricambi autorizzati dal produttore. Accessori e ricambi originali garantiscono che l'apparecchio possa essere impiegato in modo sicuro e senza disfunzioni.
  – La lista dei pezzi di ricambio più comuni è riportata alla fine del presente manuale d'uso.
• Maggiori informazioni sulle parti di ricambio sono reperibili al sito www.kaercher.com alla voce "Service".

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.
