ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HD 10254 S Kärcher

• 1.286-902.0: 75,5 kg; 1.286-903.0: 75,7 kg; 1.286-913.0: 69,1 kg; 1.286-927: 82,5 kg ** 1.286-914.0: 77,5 kg; 1.286-928.0: 86 kg 118 FI– 1 Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρή- σης, ενεργήστε σύμφωνα με αυτές και κρα- τήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη. βλ. διπλωμένη σελίδα 1 Πιστόλι ψεκασμού χειρός EASY!Force 2 Σκανδάλη 3 Μοχλός ασφαλείας 4 Ελαστικός σωλήνας υψηλής πίεσης EASY!Lock 5 Συγκράτηση πιστολέτου χειρός 6 Βαλβίδα ρύθμισης δόσης απορρυπα-

7 Κάλυμμα σφράγισης για το δοχείο απορρυπαντικού 8 Δοχείο απορρυπαντικού 9 Ελαστικός σωλήνας αναρρόφησης απορρυπαντικού με φίλτρο 10 Κοχλίας στερέωσης καπό συσκευής 11 Διακόπτης συσκευής 12 Κάλυμμα μηχανής 13 Μανόμετρο 14 Σύνδεση υψηλής πίεσης EASY!Lock 15 Θήκη ακροφυσίου 16 Υδραυλική σύνδεση 17 Λεπτό φίλτρο 18 Ένδειξη στάθμης λαδιού 19 Δοχείο λαδιού 20 Ενδεικτική λυχνία κατάστασης λειτουρ- γίας / βλάβης 21 Θήκη ελαστικού σωλήνα 22 Εξαερισμός δοχείου απορρυπαντικού 23 Θήκη εξαρτημάτων 24 Συγκρατητής καλωδίου 25 Τύμπανο εύκαμπτου σωλήνα 26 Μανιβέλα 27 Λαβή 28 Ρακόρ 29 Ακροφύσιο 30 Άκαμπτος σωλήνας ψεκασμού EASY!Lock 31 Ρύθμιση πίεσης/ποσότητας 32 Κούμπωμα ασφαλείας – Τα χειριστήρια για τη διαδικασία καθα- ρισμού είναι κίτρινα. – Τα χειριστήρια για τη συντήρηση και το σέρβις είναι ανοικτά γκρίζα. – Πριν από την πρώτη χρήση διαβάστε οπωσδήποτε τις υποδείξεις ασφαλείας αρ. 5.951-949.0! – Δώστε προσοχή στις εκάστοτε προδια- γραφές της εθνικής νομοθεσίας σχετικά με τις εκπομπές υγρών. –Δώστε προσοχή στις εκάστοτε διατά- ξεις της εθνικής νομοθεσίας σχετικά με την αποτροπή ατυχημάτων Οι συσκευ- ές εκπομπής υγρών θα πρέπει να υπο- βάλλονται σε έλεγχο σε τακτικά διαστή- ματα και τα αποτελέσματα του ελέγχου θα πρέπει να καταγράφονται και να φυ-

– Στη συσκευή και τα παρελκόμενα δεν επι- τρέπεται να γίνει καμία τροποποίηση.

Υποδείξεις για άμεσα επαπειλούμενο κίνδυ- νο, ο οποίος μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό. Πίνακας περιεχομένων Στοιχεία συσκευής. . . . . . . . . . EL 1 Υποδείξεις ασφαλείας . . . . . . . EL 1 Χρήση σύμφωνα με τους κανο- νισμούς . . . . . . . . . . . . . . . . . . EL 2 Διατάξεις ασφαλείας . . . . . . . . EL 2 Προστασία περιβάλλοντος . . . EL 3 Πριν τη θέση σε λειτουργία . . . EL 3 Έναρξη λειτουργίας. . . . . . . . . EL 4 Χειρισμός . . . . . . . . . . . . . . . . EL 5 Μεταφορά . . . . . . . . . . . . . . . . EL 7 Αποθήκευση . . . . . . . . . . . . . . EL 7 Φροντίδα και συντήρηση. . . . . EL 7 Αντιμετώπιση βλαβών. . . . . . . EL 8 Εξαρτήματα και ανταλλακτικά . EL 9 Εγγύηση . . . . . . . . . . . . . . . . . EL 10 Δήλωση Συμμόρφωσης των ΕE EL 10 Τεχνικά χαρακτηριστικά. . . . . . EL 11 Στοιχεία συσκευής Αναγνωριστικό χρώματος Υποδείξεις ασφαλείας Επίπεδα ασφαλείας 119EL– 2 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υποδείξεις για μια δυνητικά επικίνδυνη κα- τάσταση, η οποία μπορεί να έχει ως συνέ- πεια σοβαρό ή θανάσιμο τραυματισμό.

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

Υπόδειξη για μια δυνητικά επικίνδυνη κατά- σταση, η οποία μπορεί να έχει ως συνέπεια

Ο ψεκασμός με υψηλή πίεση μπορεί να αποδειχτεί επικίνδυ- νος σε περίπτωση μη προσήκουσας χρή- σης. Η δέσμη δεν πρέπει να κατευθύνεται πάνω σε άτομα, ζώα, ενεργοποιημένο ηλε- κτρικό εξοπλισμό ή στην ίδια τη συσκευή. Σύμφωνα με τους ισχύοντες κανο- νισμούς, η συσκευή δεν πρέπει ποτέ να λειτουργεί στο

σιμου νερού χωρίς διαχωριστή συ- στήματος. Να χρησιμοποιηθεί ένας κατάλ- ληλος διαχωριστής συστήματος της εταιρεί- ας KÄRCHER ή, εναλλακτικά, ένας διαχω- ριστής συστήματος κατά EN 12729 Τύπος BA. Το νερό που ρέει μέσα από ένα διαχωριστή συστήματος θεωρείται μη πόσιμο.

Συνδέετε πάντα τον απομονωτή συστήμα- τος στην τροφοδοσία νερού και ποτέ

θείας στη συσκευή. Η παρούσα συσκευή καθαρισμού υψηλής πί- εσης να χρησιμοποιείται αποκλειστικά για – καθαρισμό με δέσμη χαμηλής πίεσης και απορρυπαντικό (π.χ. καθαρισμός μηχανημάτων, οχημάτων, οικοδομών, εργαλείων), – καθαρισμό με δέσμη υψηλής πίεσης χωρίς απορρυπαντικό (π.χ. καθαρι- σμός προσόψεων κτιρίων, ταρατσών, συσκευών κηπουρικής). Για την αφαίρεση δύσκολων ρύπων, συνι- στούμε ως πρόσθετο εξάρτημα τη φρέζα

Απαιτήσεις ποιότητας του νερού:

Ως μέσο υψηλής πίεσης να χρησιμοποιείται μόνο καθαρό νερό. Οι ρύποι προκαλούν πρόωρη φθορά και ιζηματογένεση στη συ-

Σε χρήση με ανακυκλωμένο νερό δεν πρέ- πει να υπάρξει υπέρβαση των ακόλουθων οριακών τιμών. Τα συστήματα ασφαλείας χρησιμεύουν για την προστασία του χρήστη και δεν επιτρέ- πεται να τεθούν εκτός λειτουργίας ή να αγνοηθεί η λειτουργία τους. Σύμβολα στην συσκευή Χρήση σύμφωνα με τους κανονισμούς Τιμή pH 6,5...9,5 ηλεκτρική αγωγιμότητα * Αγωγιμότητα φρέσκου νε- ρού +1200 µS/

υλικό επικάθισης ** < 0,5 mg/l υλικό φιλτραρίσματος *** < 50 mg/l Υδρογονάνθρακες < 20 mg/l Χλωρίδια < 300 mg/l Θειικό οξύ < 240 mg/l Ασβέστιο < 200 mg/l Ολική σκληρότητα < 28 °dH < 50 °TH < 500 ppm (mg CaCO

/l) Σίδηρος < 0,5 mg/l Μαγγάνιο < 0,05 mg/l Χαλκός < 2 mg/l Ενεργό χλώριο < 0,3 mg/l χωρίς δυσάρεστες οσμές

• Μέγιστο συνολικά 2000 µS/cm ** Όγκος δοκιμής 1 Ι, χρόνος δημιουργίας ιζήματος 30 λεπτά *** χωρίς διαβρωτικά υλικά Διατάξεις ασφαλείας 120 EL– 3 Κατά τη μείωση της ποσότητας νερού με το ρυθμιστή πίεσης/ποσότητας, ανοίγει η βαλ- βίδα υπερχείλισης και ένα μέρος του νερού επιστρέφει στην πλευρά αναρρόφησης της

Όταν αφήνετε ελεύθερη τη σκανδάλη του πι- στολέτου χειρός, ο διακόπτης πίεσης απενερ- γοποιεί την αντλία και διακόπτεται η δέσμη υψηλής πίεσης. Μόλις τραβήξετε τη σκανδά- λη, η αντλία τίθεται πάλι σε λειτουργία. Η βαλβίδα υπερχείλισης και ο διακόπτης πίεσης έχουν ρυθμιστεί και σφραγιστεί από το εργοστάσιο. Ρύθμιση αποκλειστικά από την υπηρεσία εξυπηρέτησης πελατών. Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές συχνά περιλαμβάνουν εξαρτήματα, που σε περίπτωση λανθασμένης μεταχείρισης ή απόρριψης μπορούν να αποτελέσουν εστία κινδύνου για την υγεία και το περιβάλ- λον. Αυτά τα εξαρτήματα είναι όμως απα- ραίτητα για τη σωστή λειτουργία της συ- σκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να πετιούνται στα

Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/REACH – Κατά την αποσυσκευασία ελέγξτε το περιεχόμενο του πακέτου. – Σε περίπτωση βλαβών κατά τη μεταφο- ρά ειδοποιήστε αμέσως τον αντιπρό-

Διαβάστε την ένδειξη στάθμης λαδιού όταν η συσκευή είναι στάσιμη. Η στάθ- μη λαδιού πρέπει να βρίσκεται πάνω από τους δύο δείκτες. Ξεβιδώστε τον κοχλία στερέωσης του καπό και αφαιρέστε το καπό. Κόψτε τη μύτη του καπακιού του δοχεί-

Στερεώστε το καπό της συσκευής. Υπόδειξη: Χάρη σε ένα γρήγορο σπείρω- μα το σύστημα EASY!Lock συνδέει εξαρτή- ματα γρήγορα και σίγουρα με μια μόνο πε-

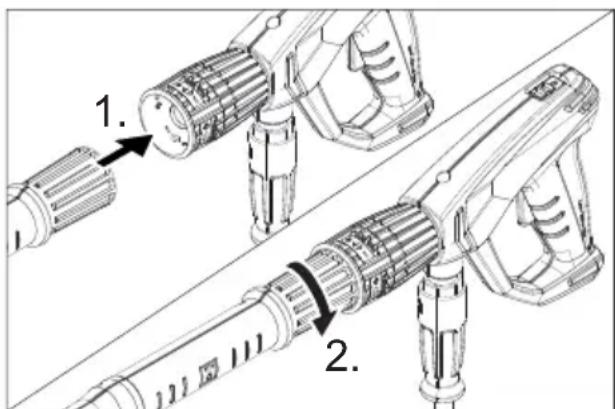

Στο σωλήνα ψεκασμού συνδέστε το ακροφύσιο υψηλής πίεσης. Τοποθετήστε το παξιμάδι και σφίξτε το με το χέρι (EASY!Lock). Συνδέστε το σωλήνα ψεκασμού με το πιστόλι και σφίξτε με το χέρι (EASY!Lock). Βαλβίδα υπερχείλισης με διακόπτη

Προστασία περιβάλλοντος Τα υλικά συσκευασίας είναι ανα- κυκλώσιμα. Μην πετάτε τις συ- σκευασίες στα οικιακά απορρίμ- ματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης. Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε σύστημα επαναχρησιμοποίη- σης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για το λόγο αυτόν η διάθεση πα- λιών συσκευών πρέπει να γίνε- ται σε κατάλληλα συστήματα

Πριν τη θέση σε λειτουργία Αποσυσκευασία Έλεγχος της στάθμης λαδιού Ενεργοποίηση εξαερισμού της δεξαμενής λαδιού Συναρμολόγηση του πιστολέτου χειρός, του ελαστικού σωλήνα ψεκασμού και του ακροφυσίου

121EL– 4 Συνδέστε το σωλήνα υψηλής πίεσης με το πιστόλι ψεκασμού και την υποδοχή υψηλής πίεσης της συσκευής και σφίξτε με το χέρι (EASY!Lock). Ασφαλίστε το στήριγμα καλωδίου στην πλαϊνή οπή της λαβής. Εισάγετε το στρόφαλο στον άξονα κυ- λίνδρου του ελαστικού σωλήνα και ασφαλίστε τον. Πριν από το τύλιγμα, τοποθετήστε τε- ντωμένο τον εύκαμπτο σωλήνα υψηλής

Τυλίξτε τον ελαστικό σωλήνα στο τύ- μπανο περιστρέφοντας το στρόφαλο με ομοιόμορφες κινήσεις. Επιλέξτε την κα- τεύθυνση περιστροφής, έτσι ώστε ο ελαστικός σωλήνας υψηλής πίεσης να μην κάμπτεται. Συνδέστε το σωλήνα υψηλής πίεσης με το πιστόλι ψεκασμού και σφίξτε με το χέρι (EASY!Lock). 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού! Η συσκευή, τα πα- ρελκόμενα, τα καλώδια τροφοδοσίας και οι συνδέσεις πρέπει να είναι σε άψογη κατά- σταση. Εάν δεν είναι σε άψογη κατάσταση, η συσκευή δεν επιτρέπεται να χρησιμοποι-

τραυματισμού λόγω ηλεκτροπλη-

– Η συσκευή πρέπει να συνδεθεί στο δί- κτυο ηλεκτρικού ρεύματος μόνο με βύ- σμα. Απαγορεύεται η χρήση μόνιμης σύνδεσης στο δίκτυο ηλεκτρικού ρεύμα- τος. Το βύσμα αποσκοπεί στην αποσύν- δεση από το δίκτυο. – Συνδέετε τη συσκευή αποκλειστικά σε μια πηγή εναλλασσόμενου ρεύματος. – Ελάχιστη ασφάλεια πρίζας ( βλ. Τεχνικά χαρακτηριστικά). – Δεν επιτρέπεται η υπέρβαση της μέγι- στης επιτρεπόμενης αντίστασης δικτύου στο σημείο ηλεκτρικής σύνδεσης (βλ. τε- χνικά χαρακτηριστικά). Εάν δεν είστε βέβαιοι για την αντίσταση δικτύου στο σημείο σύνδεσης, επικοινωνήστε με την εταιρεία ηλεκτροδότησης. – Χρησιμοποιείτε καλώδιο προέκτασης με επαρκή διατομή (βλ. "Τεχνικά χαρακτη- ριστικά") και ξετυλίγετέ το εντελώς από το τύμπανο. Τιμές σύνδεσης, βλ. Πινακίδα τύπου/Τεχνι- κά χαρακτηριστικά. Ξετυλίξτε το καλώδιο τροφοδοσίας και αφήστε το στο δάπεδο. Συνδέστε το ρευματολήπτη στην πρίζα. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τηρείτε τους κανονισμούς της υπηρεσίας υδροδότησης. Σύμφωνα με τους ισχύοντες κανο- νισμούς, η συσκευή δεν πρέπει ποτέ να λειτουργεί στο δίκτυο πό- σιμου νερού χωρίς διαχωριστή συ- στήματος. Να χρησιμοποιηθεί ένας κατάλ- ληλος διαχωριστής συστήματος της εταιρεί- ας KÄRCHER ή, εναλλακτικά, ένας διαχω- ριστής συστήματος κατά EN 12729 Τύπος BA. Το νερό που ρέει μέσα από ένα διαχωριστή συστήματος θεωρείται μη πόσιμο. Σχετικά με τις τιμές σύνδεσης, βλέπε Tεχνι- κά χαρακτηριστικά. Συνδέστε έναν ελαστικό σωλήνα προ- σαγωγής (ελάχιστο μήκος 7,5 μέτρα, ελάχιστη διάμετρος 1") στη σύνδεση νε- ρού του μηχανήματος και στην προσα- γωγή νερού (π.χ. στην κάνουλα της

Συναρμολόγηση εξαρτημάτων Για συσκευές χωρίς τύμπανο εύκαμπτου σωλήνα: Για συσκευές με τύμπανο εύκαμπτου

Έναρξη λειτουργίας Ηλεκτρική σύνδεση Σύνδεση νερού Σύνδεση σε αγωγό νερού 122 EL– 5

Ο ελαστικός σωλήνας τροφοδοσίας δεν συ- μπεριλαμβάνεται στο υλικό που παραδίδε- ται μαζί με τη συσκευή. Ανοίξτε την προσαγωγή νερού. Συνδέστε τον ελαστικό σωλήνα αναρ- ρόφησης με φίλτρο (Κωδ. παραγγελίας 4.440-238.0) στην παροχή νερού. Εξαέρωση συσκευής: Ξεβιδώστε το ακροφύσιο. Αφήστε το μηχάνημα να λειτουργήσει, μέχρι να βγει νερό χωρίς φυσαλίδες. Θέστε το μηχάνημα εκτός λειτουργίας και ξαναβιδώστε το ακροστόμιο (μπεκ).

Κίνδυνος τραυματισμού! Μην χρησιμοποιεί- τε ποτέ τη συσκευή χωρίς να έχετε συναρ- μολογήσει το σωλήνα ψεκασμού. Πριν από κάθε χρήση ελέγχετε την καλή έδραση του σωλήνα ψεκασμού. Η κοχλιωτή σύνδεση του σωλήνα ψεκασμού πρέπει να σφίξει καλά με το χέρι

Κίνδυνος έκρηξης! Μην ψεκάζετε με καύσιμα υγρά. Κατά τη χρήση της συσκευής σε επικίνδυνα περιβάλλοντα (π.χ. σε πρατήρια καυσίμων) να εφαρμόζονται οι προδιαγραφές ασφαλείας. Κίνδυνος τραυματισμού! Κατά την εργασία κρατάτε πάντα το πιστόλι και το σωλήνα ψε- κασμού και με τα δύο χέρια. Κίνδυνος τραυματισμού! Κατά τη λειτουργία

επιτρέπεται το κλείδωμα της σκανδάλης του πιστολέτου ούτε και του μοχλού ασφά-

Κίνδυνος τραυματισμού! Εάν ο μοχλός ασφάλισης χαλάσει απευθυνθείτε στην υπηρεσία εξυπηρέτησης πελατών. Κίνδυνος τραυματισμού από τη δέσμη νε- ρού υψηλής πίεσης. Πριν από κάθε εργασία στη συσκευή σπρώξτε την ασφάλεια του πι- στολέτου ψεκασμού προς τα εμπρός.

Καθαρίζετε κινητήρες μόνο σε χώρους με κατάλληλο σύστημα διαχωρισμού λαδιών (προστασία περιβάλλοντος). Άνοιγμα του πιστολέτου χειρός: Πατήστε το μοχλό ασφάλισης και τη σκανδάλη. Κλείσιμο του πιστολέτου χειρός: Αφήστε το μοχλό ασφάλισης και τη σκανδάλη.

Η συσκευή είναι εξοπλισμένη με έναν πρε- σοστάτη. Ο κινητήρας ξεκινάει μόνον όταν το πιστόλι ψεκασμού είναι ανοικτό. Ξετυλίξτε εντελώς τον ελαστικό σωλήνα υψηλής πίεσης από το τύμπανο. Ρυθμίστε τον διακόπτη της συσκευής

Η ενδεικτική λυχνία ανάβει με πράσινο

Απασφαλίστε το πιστόλι ψεκασμού σπρώχνοντας την ασφάλεια προς τα

Ανοίξτε το πιστολέτο χειρός.

Κατά τη ρύθμιση της πίεσης/ποσότητας, φροντίστε να μην χαλαρώσει η κοχλιωτή σύνδεση του σωλήνα ψεκασμού. Ρυθμίστε την πίεση εργασίας και την ποσότητα νερού με (χωρίς διαβαθμί- σεις) περιστροφή της ρύθμισης πίεσης και ποσότητας (+/–).

Σε ελάχιστη μεταφερόμενη ποσότητα φρο- ντίζει η θερμότητα από κινητήρα για θέρ- μανση νερού κατά 15 °C περίπου. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ακατάλληλα απορρυπαντικά

προκαλέσουν βλάβες στη συσκευή και στα αντικείμενα που καθαρίζονται. Χρησιμοποι- είτε μόνον απορρυπαντικά που έχουν εγκριθεί από τον Οίκο Kärcher. Τηρείτε τις συστάσεις περί δοσολογίας και τις υποδεί- ξεις που συνοδεύουν τα απορρυπαντικά. Προστατέψτε το περιβάλλον κάνοντας οικο- νομία στη χρήση των απορρυπαντικών. Λάβετε υπόψη τις υποδείξεις ασφαλείας στο απορρυπαντικό

Αναρρόφηση νερού από ανοικτά δοχεία

Άνοιγμα/κλείσιμο του πιστολέτου

Λειτουργία με υψηλή πίεση Λειτουργία με απορρυπαντικό 123EL– 6 Τα απορρυπαντικά Karcher εγγυώνται απρόσκοπτη εργασία. Δεχθείτε τις συμβου- λές ή ζητείστε τον κατάλογό μας ή αντίστοι- χα τα ενημερωτικά φυλλάδια περί απορρυ-

Γεμίστε το δοχείο απορρυπαντικού.

Κίνδυνος τραυματισμού! Πριν την αλλαγή ακροφυσίων απενεργοποιήστε τη συσκευή και ενεργοποιήστε το πιστολέτο χειρός, έως ότου εκτονωθεί η πίεση στη συσκευή. Ασφαλίστε το πιστόλι ψεκασμού σπρώ- χνοντας την ασφάλεια προς τα εμπρός. Αντικαταστήστε το ακροστόμιο υψηλής πίεσης με το ακροστόμιο χαμηλής πίε- σης (μέγεθος 250, εξάρτημα). Ρυθμίστε τη βαλβίδα ρύθμισης δόσης απορρυπαντικού στην επιθυμητή συ-

Συγκέντρωση απορρυπαντικού [%] (για μέγ. ποσότητα άντλησης) Ψεκάστε με οικονομία το απορρυπαντι- κό σε στεγνή επιφάνεια και αφήστε το να δράσει (όχι να στεγνώσει). Ξεπλύνετε τους διαλυμένους ρύπους με τη δέσμη υψηλής πίεσης. Μετά τη χρήση, βυθίστε το φίλτρο σε καθαρό νερό. Περιστρέψτε τη βαλβίδα δοσολογίας στη μέγιστη συγκέντρωση απορρυπαντικού. Εκκινήστε το μηχά- νημα και αφήστε το να ξεπλυθεί για ένα

Κλείστε τo πιστολέτο χειρός. Η συσκευή απενεργοποιείται. Ασφαλίστε το πιστόλι ψεκασμού σπρώ- χνοντας την ασφάλεια προς τα εμπρός. Μετά από τη διακοπή: Απασφαλίστε το πιστόλι ψεκασμού σπρώχνοντας την ασφάλεια προς τα πί-

Ανοίξτε το πιστολέτο χειρός. Η συσκευή επανενεργοποιείται. Η συσκευή εκκινείται εντός του χρόνου ετοι- μότητας με άνοιγμα του πιστολέτου ψεκα- σμού. Η ενδεικτική λυχνία ανάβει με πράσι-

Ο χρόνος ετοιμότητας τερματίζεται, εάν το πιστολέτο ψεκασμού παραμένει κλειστό για 30 δευτερόλεπτα. Η ενδεικτική λυχνία ανα- βοσβήνει με πράσινο χρώμα. Ρυθμίστε τον διακόπτη της συσκευής στο ”0”. Περιμένετε λίγο. Ρυθμίστε τον διακόπτη της συσκευής

Η συσκευή μπορεί να ρυθμιστεί στη διαρκή λειτουργία από την υπηρεσία εξυπηρέτη- σης πελατών. Κλείστε την προσαγωγή νερού. Ανοίξτε το πιστολέτο χειρός. Ενεργοποιήστε την αντλία από το δια- κόπτη και αφήστε την να λειτουργήσει 5-10 δευτερόλεπτα. Κλείστε τo πιστολέτο χειρός. Ρυθμίστε το διακόπτη της συσκευής στη θέση „0/OFF“. Αποσυνδέετε το βύσμα του ρευματολή- πτη από την πρίζα μόνο με στεγνά χέρια. Αποσυνδέστε την παροχή νερού. Ενεργοποιήστε το πιστολέτο, έως ότου διαπιστώσετε ότι η συσκευή δεν βρίσκε- ται υπό πίεση. Ασφαλίστε το πιστόλι ψεκασμού σπρώ- χνοντας την ασφάλεια προς τα εμπρός.

Κίνδυνος εγκαυμάτων από καυτό νερό. Το υπόλοιπο νερό που απομένει στο απενερ- γοποιημένο μηχάνημα μπορεί να θερμαν- θεί. Κατά την αφαίρεση του ελαστικού σω- λήνα από την προσαγωγή νερού, το καυτό νερό μπορεί να εκτοξευθεί και να προκαλέ- σει εγκαύματα. Αφαιρέστε τον ελαστικό σω- λήνα, αφού κρυώσει η συσκευή. Θέση βαλβίδας ρύθμισης δόσης

0,5 2,5 5,0 7,0 Προτεινόμενη μέθοδος καθαρισμού Διακοπή λειτουργίας Χρόνος ετοιμότητας Μηδενισμός του χρόνου ετοιμότητας Απενεργοποίηση της μηχανής 124 EL– 7 Τοποθετήστε το πιστολέτο χειρός στο

Τυλίξτε τον ελαστικό σωλήνα υψηλής πίεσης και κρεμάστε τον στη θήκη του.

Τυλίξτε τον ελαστικό σωλήνα υψηλής πίεσης στο τύμπανο. Σπρώξτε μέσα τη λαβή του στροφάλου, για να ασφαλιστεί το τύμπανο του ελαστικού σωλήνα. Τυλίξτε το καλώδιο σύνδεσης γύρω από το στήριγμα καλωδίου.

Ο παγετός καταστρέφει τη συσκευή εάν δεν αποστραγγισθεί εντελώς το νερό από αυτήν. Αποθηκεύετε τη συσκευή σε χώρο στον οποίο δεν επικρατεί παγετός. Αδειάστε το δοχείο απορρυπαντικού (βλ. "Φροντίδα και συντήρηση/κατά πε-

Αδειάζετε το νερό. Εισάγετε ένα προιόν αντιπαγετικής προστασίας στη συσκευή.

Χρησιμοποιήστε ένα αντιψυκτικό οχημά- των του εμπορίου με βάση τη γλυκόλη. Λάβετε υπόψη τις οδηγίες χρήσης του κα- τασκευαστή του αντιψυκτικού. Αφήστε τη συσκευή να λειτουργήσει το πολύ για 1 λεπτό μέχρι να αδειάσουν η αντλία και οι σωληνώσεις.

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της

Κατά τη μεταφορά προστατέψτε τη σκανδά-

Για τη μεταφορά σε μεγάλες αποστά- σεις, σύρετε το μηχάνημα από τη λαβή. Αδειάστε το δοχείο απορρυπαντικού πριν το μεταφέρετε σε οριζόντια θέση. Κατά τη μεταφορά με οχήματα, ασφαλί- στε τη συσκευή έναντι ενδεχόμενης ολί- σθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής. Η συσκευή αυτή μπορεί να αποθηκεύεται μόνο σε εσωτερικούς χώρους.

Κίνδυνος τραυματισμού από αθέλητη ενερ- γοποίηση της συσκευής και ηλεκτροπληξία. Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα.

Το χρησιμοποιημένο λάδι πρέπει να διατί- θεται σε ειδικά προβλεπόμενες εγκαταστά- σεις συλλογής. Παραδώστε το χρησιμοποι- ημένο λάδι εκεί. Η ρύπανση του περιβάλλο- ντος από χρησιμοποιημένα λάδια επιφέρει

Με το κατάστημα, από το οποίο αγοράσατε το μηχάνημα, μπορείτε να συμφωνήσετε τακτική επιθεώρηση ασφαλείας ή να συνά- ψετε συμβόλαιο συντήρησης του μηχανή- ματος. Δεχθείτε σχετική ενημέρωση. Ελέγχετε το τροφοδοτικό καλώδιο σχε- τικά με βλάβες (κίνδυνος ηλεκτροπληξί- ας). Το τροφοδοτικό καλώδιο που πα- ρουσιάζει βλάβες, να αντικατασταθεί χωρίς καθυστέρηση από την υπηρεσία τεχνικής εξυπηρέτησης πελατών/από ειδικό ηλεκτρολόγο. Ελέγξτε το σωλήνα υψηλής πίεσης για εν- δεχόμενες βλάβες (κίνδυνος έκρηξης). Αντικαταστήστε άμεσα τον εύκαμπτο σωλήνα υψηλής πίεσης που παρουσιά- ζει βλάβες. Φύλαξη της συσκευής Αντιπαγετική προστασία Αν είναι αδύνατο να γίνει αποθήκευση με προστασία από παγετούς:

Φροντίδα και συντήρηση Επιθεώρηση ασφαλείας/Συμβόλαιο

Πριν από κάθε λειτουργία 125EL– 8 Ελέγχετε τη στεγανότητα του μηχανή- ματος (αντλίας). 3 σταγόνες ανά λεπτό είναι επιτρεπτές και μπορεί να στάζουν από την κάτω πλευρά του μηχανήματος. Σε περίπτω- ση μεγαλύτερης διαρροής απευθυνθεί- τε στην υπηρεσία εξυπηρέτησης

Ελέγξτε τη στάθμη του λαδιού. Αν το λάδι έχει γαλακτώδη υφή (νερό στο λά- δι), καλέστε αμέσως την υπηρεσία εξυ- πηρέτησης πελατών. Καθαρίστε το λεπτό φίλτρο. Εκτονώστε εντελώς την πίεση στη συ-

Ξεβιδώστε τον κοχλία στερέωσης του καπό και αφαιρέστε το καπό. Ξεβιδώστε το καπάκι με το φίλτρο. Καθαρίστε το φίλτρο με καθαρό νερό ή πεπιεσμένο αέρα. Συναρμολογήστε το φίλτρο με την αντί- στροφη σειρά. Καθαρίστε το φίλτρο στον εύκαμπτο σωλήνα απορρυπαντικού. Απευθυνθείτε για τη συντήρηση της συ- σκευής στην υπηρεσία εξυπηρέτησης

Ποσότητα και κατηγορία λαδιού βλ. ”Τεχνι- κά χαρακτηριστικά”. Ξεβιδώστε τον κοχλία στερέωσης του καπό και αφαιρέστε το καπό. Ξεβιδώστε τον κοχλία εκροής λαδιού, που βρίσκεται στο πρόσθιο τμήμα του περιβλήματος του κινητήρα. Αδειάστε το λάδι στο δοχείο συλλογής

Βιδώστε τη βίδα εκροής λαδιού. Γεμίζετε σιγά-σιγά με καθαρό λάδι. Οι φυσαλίδες αέρα πρέπει να διαφεύγουν. Τοποθετήστε το καπάκι του δοχείου λα-

Στερεώστε το καπό της συσκευής. Αδειάστε και καθαρίστε το δοχείο απορ- ρυπαντικού. Τραβήξτε προς τα έξω το κάλυμμα σφράγισης του δοχείου απορρυπαντι- κού με τον ελαστικό σωλήνα αναρρό-

Τοποθετήστε τη συσκευή στην οπίσθια

Αδειάστε και καθαρίστε το δοχείο απορ- ρυπαντικού.

Κίνδυνος τραυματισμού από αθέλητη ενερ- γοποίηση της συσκευής και ηλεκτροπληξία. – Πριν από όλες τις εργασίες στη συ- σκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα. – Τα ηλεκτρικά δομικά στοιχεία να ελέγχο- νται και να επισκευάζονται μόνον από την εξουσιοδοτημένη υπηρεσία εξυπη- ρέτησης πελατών. – Σε περίπτωση βλαβών που δεν αναφέ- ρονται σ΄ αυτό το κεφάλαιο, σε περίπτω- ση αμφιβολιών και όταν η υπόδειξη είναι ρητή, απευθυνθείτε σε μια εξουσιοδοτη- μένη υπηρεσία εξυπηρέτησης πελατών. Η ενδεικτική λυχνία εμφανίζει τις καταστά- σεις λειτουργίας (πράσινο) και τις δυσλει- τουργίες (κόκκινο).

Ρυθμίστε τον διακόπτη της συσκευής στο ”0”. Περιμένετε λίγο. Ρυθμίστε τον διακόπτη της συσκευής

– Διαρκώς πράσινο: Η συσκευή είναι έτοιμη για λειτουργία. – 1 πράσινη αναλαμπή: Ο χρόνος ετοιμότητας για λειτουργία έχει παρέλθει έπειτα από 30 λεπτά. Η συσκευή απενεργοποιήθηκε έπειτα από 30 λεπτά συνεχούς λειτουργίας (ασφάλεια σε περίπτωση ρήξης του σωλήνα υψηλής πίεσης). Εβδομαδιαίως Μετά από 500 ώρες λειτουργίας, τουλάχιστον ετησίως Αλλαγή λαδιού Αν χρειάζεται Αντιμετώπιση βλαβών Ενδεικτική λυχνία Ένδειξη κατάστασης λειτουργίας 126 EL– 9 – 1 κόκκινη αναλαμπή: Διαρροή από την πλευρά υψηλής πίε-

Ελέγξτε το σωλήνα υψηλής πίεσης, τις συνδέσεις του σωλήνα και το πιστολέτο για ενδεχόμενες διαρροές. – 2 κόκκινες αναλαμπές: Πολύ υψηλή θερμοκρασία στον κινητήρα. Ρυθμίστε τον διακόπτη της συσκευής στο ”0”. Αφήστε τη συσκευή να κρυώσει. Ρυθμίστε τον διακόπτη της συσκευής στη θέση ”Ι”. – 3 κόκκινες αναλαμπές: Σφάλμα στην παροχή τάσης. Ελέγξτε την ηλεκτρολογική σύνδεση και την ασφάλεια δικτύου. – 4 κόκκινες αναλαμπές: Υπερβολική κατανάλωση ρεύματος. Απευθυνθείτε στην υπηρεσία εξυπηρέ- τησης πελατών. Ο χρόνος ετοιμότητας έχει λήξει. Η εν- δεικτική λυχνία αναβοσβήνει με πράσι- νο χρώμα. Σβήστε και ανάψτε ξανά το διακόπτη της συσκευής. Ελέγξτε το τροφοδοτικό καλώδιο σχετι- κά με βλάβες. Σε περίπτωση ηλεκτρικής βλάβης απευθυνθείτε στην υπηρεσία τεχνικής εξυπηρέτησης πελατών. Ρυθμίστε το ακροστόμιο (μπεκ) σε ”Υψηλή πίεση”. Καθαρίστε/αντικαταστήστε το ακροστό- μιο (μπεκ). Καθαρίστε το λεπτό φίλτρο και αντικα- ταστήστε το εάν είναι απαραίτητο. Κάνετε εξαέρωση της συσκευής (βλ. "Ενεργοποίηση") Ελέγξτε την παροχή του νερού (βλ. Τεχνικά χαρακτηριστικά). Ελέγξτε τους αγωγούς προσαγωγής για

Αν χρειαστεί, απευθυνθείτε στην υπη- ρεσία τεχνικής εξυπηρέτησης πελατών. 3 σταγόνες ανά λεπτό είναι επιτρεπτές και μπορεί να στάζουν από την κάτω πλευρά του μηχανήματος. Σε περίπτωση μεγαλύτε- ρης διαρροής απευθυνθείτε στην υπηρεσία εξυπηρέτησης πελατών. Εάν η συσκευή παρουσιάζει σημαντική διαρροή πρέπει να ελεγχθεί από την υπηρεσία εξυπηρέτησης πελατών. Ελέγξτε τους αγωγούς αναρρόφησης νερού και απορρυπαντικού για διαρρο-

Κάνετε εξαέρωση της συσκευής (βλ. "Ενεργοποίηση") Καθαρίστε το λεπτό φίλτρο. Αν χρειαστεί, απευθυνθείτε στην υπη- ρεσία τεχνικής εξυπηρέτησης πελατών. Αντικαταστήστε το ακροφύσιο υψηλής πίεσης με το συνοδευτικό ακροφύσιο χαμηλής πίεσης. Ελέγξτε/καθαρίστε τον ελαστικό σωλή- να αναρρόφησης απορρυπαντικού με

Καθαρίστε/αντικαταστήστε τη βαλβίδα αντεπιστροφής στη σύνδεση του εύκα- μπτου σωλήνα απορρυπαντικού. Ανοίξτε τη βαλβίδα δοσολογίας απορ- ρυπαντικού ή ελέγξτε/καθαρίστε την. Καθαρίστε την οπή εξαερισμού του δο- χείου απορρυπαντικού που βρίσκεται στο περίβλημα. Αν χρειαστεί, απευθυνθείτε στην υπη- ρεσία τεχνικής εξυπηρέτησης πελατών. Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλακτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκοπτη λειτουργία της συσκευής. Πληροφορίες για παρελκόμενα και ανταλ- λακτικά θα βρείτε στη διεύθυνση www.kaercher.com. Ένδειξη βλάβης Η συσκευή δεν λειτουργεί Η συσκευή δεν αναπτύσσει πίεση Αντλία μη στεγανή Η αντλία χτυπά Το απορρυπαντικό δεν αναρροφάται Εξαρτήματα και ανταλλακτικά 127EL– 10 Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβά- νουμε τη δωρεάν αποκατάσταση οποιασ- δήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευα- στικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδει- ξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησι- έστερη εξουσιοδοτημένη υπηρεσία τεχνι- κής εξυπηρέτησης πελατών μας. Δια της παρούσης δηλώνουμε ότι το μηχά- νημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕE. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανή- ματος χωρίς προηγούμενη συνεννόηση

Οι υπογράφοντες ενεργούν κατ’ εντολή και με πληρεξούσιο από το διοικητικό συμβού-

Δήλωση Συμμόρφωσης των

Προϊόν: Σύστημα καθαρισμού υψη-

Τύπος: 1.286-xxx Τύπος: 1.292-xxx Τύπος: 1.441-xxx Σχετικές οδηγίες των ΕE 2006/42/EK (+2009/127/EK) 2014/30/EE 2000/14/EΚ Εφαρμοσθέντα εναρμονισμένα πρότυ-

2000/14/EΚ: Παράρτημα V στάθμη ηχητικής πίεσης dB(A) Μετρημένη: 85 Εγγυημένη: 87 Chairman of the Board of Management Director Regulatory Affairs & Certification 128 EL– 11 Τεχνικά χαρακτηριστικά HD 10/25 S HD 10/25 S Plus HD 10/25 SX Plus HD 13/18 S Plus HD 13/18 SX Plus Ηλεκτρικό δίκτυο Τάση V 400/420 230 400 230 Ρεύμα Hz 3~ 50 Ισχύς σύνδεσης kW 9,2 8,8 9,2 Ασφάλεια (αδρανής, C) A 16 25 16 25 Είδος προστασίας IPX5 Μέγιστη επιτρεπόμενη αντίσταση δικτύου Ohm (0,145+j0,090) Καλώδιο προέκτασης 10 m mm

2,5 Καλώδιο προέκτασης 30 m mm

4–4– Σύνδεση νερού Θερμοκρασία προσαγωγής (μέγ.) °C 60 Ποσότητα προσαγωγής (ελάχ.) λίτρα/ώρα (λί-

1200 (20) 1400 (23,3) Μανομετρικό ύψος από ανοιχτό δοχείο, 20 °C m 0,5 Πίεση προσαγωγής (μέγ.) MPa (bar) 1 (10)

Πίεση εργασίας νερού (με στάνταρ ακροφύσιο) MPa (bar) 3...25 (30...250)

(30...230) 3...18 (30...180) Μέγεθος του βασικού ακροφυσίου 047 050 080 Μέγ. υπερπίεση λειτουργίας MPa (bar) 27,5 (275) 25,3 (253) 19,8 (198) Παρεχόμενη ποσότητα λίτρα/ώρα (λί-

(8,3...21,67) Αναρρόφηση απορρυπαντικού λίτρα/ώρα (λί-

0...80 (0...1,3) Ισχύς οπισθοδρόμησης πιστολέτου χειρός (μέγ.) N 62 68 Μετρούμενες τιμές κατά EN 60335-2-79 Κραδασμοί στο χέρι/στο βραχίονα Πιστολέτο χειρός m/s

<2,5 σωλήνας εκτόξευσης m/s

<2,5 Αβεβαιότητα K m/s

0,3 Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB (A) 72 Αβεβαιότητα K

dB (A) 2 Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB (A) 87 Υλικά λειτουργίας Ποσότητα λαδιού l 1,2 Τύπος λαδιού SAE 90 Διαστάσεις και βάρη Μήκος mm 560 Πλάτος mm 500 Ύψος mm 1090 Βάρος χωρίς εξαρτήματα (SX) kg * ** 84 (84,5) Περιεκτικότητα δεξαμενής απορρυπαντικού l 6
