Toote tüüp	Kõrgsurvepesur
Bränd	Kärcher
Mudel	HD 10254 S
Mõõtmed (P × L × K)	560 × 500 × 1090 mm
Kaal	75,5 kg (vastavalt versioonile)
Elektritoide	400 V / 3~50 Hz, 9,2 kW (vastavalt versioonile)
Elektrikaitse	IPX5
Töörõhk (max)	27,5 MPa (275 bar)
Veevool (max)	1000 l/h (16,67 l/min)
Max sisselaske temperatuur	60 °C
Puhastusvahendi paagi maht	6 l
Helirõhutase LpA	72 dB(A)
Helivõimsuse tase LWA	87 dB(A)
Käe-varre vibratsioon (käepide-püstol)	< 2,5 m/s²
Õli tüüp	SAE 90
Õli kogus	1,2 l
Peenfilter	Olemas, soovitatav iganädalane puhastus
Ohutusseadmed	Tühjendusklapp, rõhulüliti, turvasalv püstolil
Hooldus	Iganädalane õlitaseme ja filtri kontroll; õlivahetus iga 500 h / 1 aasta järel
Garantii	Vastavalt riigi tingimustele, soovitatav originaalvaruosad
Komplektis olevad tarvikud	Kõrgsurveotsik, EASY! Lock varras, kõrgsurvevoolik

Korduma kippuvad küsimused - HD 10254 S Kärcher

Millist õli kasutada pumba jaoks?

Kasutage SAE 90 õli. Vajalik kogus on 1,2 liitrit. Kontrollige regulaarselt õlitaset indikaatori abil.

Kuidas seadmest õhku eemaldada?

Keerake pihusti lahti, laske seadmel töötada, kuni vesi tuleb ilma mullideta, seejärel peatage seade ja keerake pihusti kinni.

Mida teha, kui pump lekib?

Kuni 3 tilka vett minutis on lubatud. Kui leke on suurem, võtke ühendust Kärcheri hooldusteenindusega.

Kuidas puhastada peenfiltrit?

Viige seade rõhuvabaks, eemaldage kate, keerake kaas ja filter lahti, puhastage need puhta vee või suruõhuga, seejärel pange tagasi.

Mis on maksimaalne töörõhk?

Maksimaalne töörõhk on 27,5 MPa (275 baari) vastavalt versioonile.

Kas tohib kasutada kuuma vett?

Jah, maksimaalne sisselaske temperatuur on 60 °C. Ärge ületage seda piiri.

Kuidas seadet talveks hoiustada?

Tühjendage puhastusvahendi paak, eemaldage vesi, seejärel pumbake seadmesse glükoolipõhist antifriisi (auto antifriisi tüüpi) maksimaalselt 1 minut.

Mida tähendab punase märgutule vilkumine?

1 vilkumine: leke kõrgsurve poolel; 2 vilkumist: mootor liiga kuum; 3 vilkumist: elektritoite rike; 4 vilkumist: vool liiga suur. Sobivate toimingute jaoks vaadake kasutusjuhendit.

Milliseid puhastusvahendeid kasutada?

Kasutage ainult Kärcheri heakskiidetud puhastusvahendeid. Järgige soovitatud annuseid. Puhastusvahend imetakse imivooliku kaudu.

Kuidas otsikut vahetada?

Lülitage seade välja, vajutage käepideme-püstolit kuni rõhu vabanemiseni, seejärel lükake turvasalv ettepoole. Vajadusel vahetage kõrgsurveotsik madalrõhuotsiku vastu.

KASUTUSJUHEND HD 10254 S Kärcher

Enne seadme esmakordset kasutuselevõttu lugege läbi

kasutusjuhend, toimige sellele vastavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles.

Sisukord

Seadme elemendid ET 1

Ohutusalased märkused. . . . . ET 1

Sihipärane kasutamine ET 2

Ohutusseadised ET 2

Keskkonnakaitse. ET 2

Enne seadme kasutuselevõttu ET 3

Kasutuselevõtt ET 3

Kasitsemine ET 4

Transport. ET 6

Hoiulepanek ET 6

Korrashoid ja tehnohooldus . . ET 6

Abi häirete korral. ET 7

1 Pesupüstol EASY!Force 2 Paastik 3 Turvahoob 4 Kõrgsurvevoolik EASY!Lock 5 Pesupüstoli hoidik 6 Puhastusvahendi doseerimisventiil 7 Puhastusvahendi paagi kaas 8 Puhastusvahendi paak 9 Filtriga puhastusvahendi imemisvoolik 10 Seadme kaane kinnituskruvi 11 Seadme lüliti 12 Seadme kate 13 Manomeeter 14 Kõrgsurveliitmik EASY!Lock 15 Düüsipesa 16 Veevõtuühendus 17 Peenfilter 18 Õlitaseme näit 19 Õlipaak 20 Tööseisundi / rikke mängutuli 21 Vooliku hoidik 22 Puhastusvahendi paagi õhutamine 23 Tarvikute sahtel

24 Kaablihoidik 25 Vooliku trummel 26 Vant 27 Käepide 28 Kübarmutter 29 Düüs 30 Jootoru EASY!Lock 31 Surve/koguse reguleerimine 32 Ohutusfiksatsioon

Värvitähendus

• Puhastusprotsessi juhtelemendid on kollased.
• Hoolduse ja teeninduse juhtelemendid on helehallid.

Ohutusalased märkused

• Enne esmakordset kasutuselevõttu lugege kindlasti ohutusjuhiseid nr. 5.951-949.0!
• Järgida tuleb kõiki riigis kehtivaid survepesureid puudutavaid seaduslikke eeskirju.
• Järgida tuleb kõiki riigis kehtivaid õnnetusjuhtumite vältimist puudutavaid seaduslikke eeskirju. Survepesureid tuleb regulaarselt kontrollida ja kontrollimise tulemus fikseerida kirjalikult.
• Seadme ja selle lisavarustusega ei tohi mingeid muudatusi teha.

Ohuastmed

OHT

Osutab vahetult ähvardavale ohule, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga.

HOIATUS

Osutab võimalikule ohtlikule olukorrale, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga.

ETTEVAATUS

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi.

TÄHELEPANU

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada materiaalset kahju.

Seadmel olevad sümbolid

Kõrgsurveline veejuga võib mittesihipärasel kasutamisel ohtlik

olla. Juga ei tohi suunata teistele isikutele, loomadele, töötavatele elektriseadmetele või seadmele endale.

Vastavalt kehtivatele eeskirjadele ei tohi seadet kunagi kasutada ilma joogiveevõrku juurde paigaldatud süsteemieraldajata. Kasuta

da tuleb firma KÄRCHER sobivat süsteemieraldajat või alternatiivina standardile EN 12729 tüüp BA vastavat süsteemieraldajat. Läbi süsteemieraldaja voolanud vesi ei ole joogikõlbulik.

△ETTEVAATUS

Ühendage tagasivoolutakisti alati veevarustusega, mitte kunagi vahetult seadmega.

Sihipärane kasutamine

Kasutage ainult seda kõrgsurvepesurit -puhastamiseks madalrõhujoaga ja puhastusvahendiga (nt masinate, sõidukite, ehitiste, tööriistade puhastamiseks),

• puhastamiseks kõrgsurvejoaga ilma puhastusvahendita (nt fassaadide, terrasside, aiatööriistade puhastamiseks).

Raskesti eemaldatava mustuse puhul soovitame Teile meie mustuse freesijat lisavarustusena.

Nõuded vee kvaliteedile: TÄHELEPANU

Kõrgsurvevedelikuna tohib kasutada ainult puhast vett. Mustus põhjustab seadme enneaegset kulumist või ladestub seadmesse. Kui kasutatakse tarbevett, ei tohi ületada järgmisi piirväärtusi.

pH-väärus 6,5...9,5
elektrijuhtivus * Mageevee	elektrijuhtivus +1200 μS/cm
mahaarvutatavad ained ** <	0,5 mg/l
filtreritavad ained *** < 50 mg/l
süsivesikuid < 20 mg/l
kloriid < 300 mg/l

sulfaat < 240 mg/l
Kaltsium < 200 mg/l
üldine karedus < 28 °dH	< 50 °TH < 500 ppm (mg CaCO3/l)
raud < 0,5 mg/l
mangaan < 0,05 mg/l
vask < 2 mg/l
aktiivsusi	< 0,3 mg/l
löhnu
* Maksimum kokku 2000 μS/cm ** Proovimaht 1 l, ladesumisaeg 30 min *** abrasiivsed ained puuduvad

Ohutusseadised

Ohutusmeetmed seadmel kaitsevad kasutajat ja neid ei tohi välja lülitada ega nende funktsioone takistada.

Survelülitiga ülevooluventiil

Veekoguse vähendamisel surve/koguse reguleerimisseadise abil avaneb ülevooluventiil ja osa veest voolab tagasi pumba imipoolele.

Kui pihustuspüstolil asuv päästik lastakse lahti, lülitub välja pumba rõhuhoidja ning kõrgsurvejuga seiskub. Päästikule vajutamisel lülitub pump jälle sisse.

Ülevooluventiil ja survelüliti on tehase poolt paigaldatud ja plommitud. Seadistamisega tegeleb vaid klienditeenindus.

Keskkonnakaitse

	Pakendmaterjalid on taaskasutatavad. Palun ärge visake pa-kendeid majapidamisprahi hul-ka, vaid suunake need taaskasutusse.
	Vanad seadmed sisaldavad taaskasutatavad materjale, mis tuleks suunata taaskasutusse. Patareid, öli ja muud sarnased ained ei tohi jõuda keskkonda. Seetöttu palume vanad sead-med likvideerida vastavate kogumissüsteemide kaudu.

Elektrilistes ja elektroonilistes seadmetes sisaldub tihti komponente, mis võivad valesti ümber käies või vale jäätmekäitluse korral olla ohuks inimeste tervisele ja keskkonnale. Neid komponente on aga seadme nõuetekohaseks tööks hädasti vaja. Selle sümboliga tähistatud seadmeid ei tohi panna olmeprügi hulka.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

Enne seadme kasutuselevõttu

Lahtipakkimine

• Kontrollige lahtipakkimisel paki sisu.
• Transpordil tekkinud vigastuste puhul teavitage toote müüjat.

Õlitaseme kontrollimine

→ Õlitaseme näitu vaadata seisvalt seadme pealt. Õlinäit peab olema kõrgemal mõlemast näidikust.

Õlimahuti õhutuse aktiveerimine

→ Seadme kaane kinnituskruvi maha keerata, kaas eemaldada. → Õlimahuti kaane tipp ära lõigata. → Kinnitada seadme kaas.

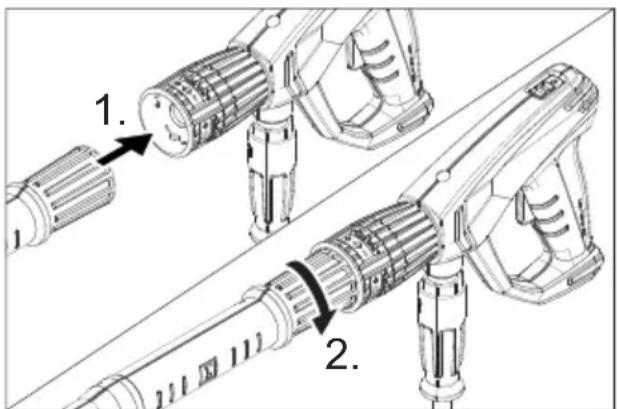

Paigaldage pesupüstol, joatoru ja otsak

Märkus: EASY!Lock süsteem ühendab osiseid eri kiiruskeermetega vaid kiirete ja turvaliste pööretega.

→ Kinnitage kõrgsurveotsak joatorule.

Paigaldage umbmutter ja keerake käsitsi kinni (EASY!Lock). → Ühendage pesupüstoliga joatoruga ja keerake käsitsi kinni (EASY!Lock).

Tarvikute paigaldamine

Voolikutrummeliga seadmete puhul:

→ Ühendage kõrgsurvevoolik pesupüstoliga ja seadme kõrgsurveühendusega ning keerake käsitsi kinni (EASY!Lock). Lükake kahvelhoidik kaepideme juures kulgemisavausse kuni fikseerumiseni.

Voolikutrummeliga seadmete puhul:

→ Kinnitage vända voolikutrumli võllile ja laske asendisse fikseeruda. → Seadke kõrgsurvevoolik enne pealekerimist sirgeks. Vändat keerates kerige kõrgsurvevoolik ühtlaste kihtidena voolikutrumlile. Valige selline kerimissuund, et kõrgsurvevoolikut ei oleks vaja murda. → Ühendage kõrgsurvevoolik puhastuspeaga ja pingutage käsitsi (EASY!Lock).

Kasutuselevõtt

HOIATUS

Vigastusoht! Seade, lisavarustus, voolikud ja ühendused peavad olema laitmatus seisundis. Juhul kui seisund ei ole laitmatu, ei tohi seadet kasutada.

Elektrühendus

OHT

• Seade tuleb tingimata elektrivõrku ühendada. Mitte lahutatav ühendus vooluvõrguga on keelatud. Pistikut kasutatakse seadme võrgust eraldamiseks.
• Seadet tohib ühendada ainult vahelduvvoolutoitega.
• Pistikupesa minimaalne kaitse (vt Tehnilised andmed).
• Maksimaalselt lubatud võrguimpedantsi elektrilises ühenduspunktis (vt tehnilistest andmetest) ei tohi ületada. Kahtluse korral ühenduspunkti võrguimpedantsi osas pöörduge palun oma energiaettevõtte poole.
• Kasutada piisava vooluläbilaskvusega pikenduskaablit (vt lõiku "Tehnilised andmed") ja kerida kaabli trumlilt täiesti maha.

Ühendamiseks vajalikud andmed vt tüübisildilt/tehnilisest dokumentatsioonist.

Kerige toitekaabel maha ja pange põrandale. Torgake võrgupistik seinakontakti.

Veevõtuühendus

Ühendamine veevärgiga

HOIATUS

Järgige veevarustusettevõtte eeskirju.

Vastavalt kehtivatele eeskirjadele ei tohi seadet kunagi kasutada ilma joogiveevõrku paigaldatud süsteemieraldajata. Kasutada tuleb KÄRCHERi sobivat süsteemieraldajat või alternatiivina standardile EN 12729 tüüp BA vastavat süsteemieraldajat. Läbi süsteemieraldaja voolanud vesi ei ole joogikõlbulik.

Selleks tuleb kasutada KÄRCHERi sobivat süsteemieraldajat või alternatiivina standardile EN 12729 tüüp BA vastavat süsteemieraldajat. Läbi süsteemieraldaja voolanud vesi ei ole joogikõlbulik.

Ühendamiseks vajalikke andmeid vt tehniliste andmete juurest.

→ Ühendage pealevooluvoolik (min pikkus 7,5 m, min läbimõõt 1") seadme veeliitmiku ja vee pealevooluga (nt veekraaniga).

Pealevooluvoolik ei kuulu tarnekomplekti. Vee juurdevool avada.

Pealevooluvoolik ei kuulu tarnekomplekti. Vee juurdevool avada.

Imemisvoolik filtriga (tellimisnr. 4.440-238.0) veeühenduse külge kruvida. Seadme õhutamine: Keerake dušš maha.

Kruvige imemisvoolik filtriga (tellimisnr. 4.440-238.0) veevõtu külge. Seadme ohutus: keerake dušš maha.

Laske seadmel nii kaua töötada, kuni väljavoolavas vees ei ole enam õhumulle.

Käsitsemine

Käsitsemine

△OHT

Vigastusoht! Ärge kunagi kasutage seadet ilma joatoruta. Kontrollige enne iga kasutamist, kas joatoru on korralikult kinni. Joatoru keermesühendus peab olema käsitsi kinni keeratud.

Plahvatusoht!

Ärge pihustage põlevaid vedelikke.

Seadme kasutamisel ohtlikes piirkondades (nt tanklates) tuleb järgida asjakohaseid ohutuseeskirju.

Vigastusoht! Töötades hoidke pihustuspüstolit ja joatoru mõlema käega.

Vigastusoht! Ärge kiiluge töö käigus püstoli päästikut ega fikseerimishooba kinni.

Vigastusoht! Defektse fikseerimishoova korral pöörduge klienditeenindusse.

Vigastusoht kõrgsurvejoa tõttu. Enne iga tööd seadme juures lükake pihustuspüstoli küljes asuv fiksaator ette.

△ETTEVAATUST

Mootoreid pesta vaid kohtades, kus on vastav õli settimine.

Pihustuspüstoli avamine/sulgemine

→ Pihustuspüstoli avamine: Rakendage fikseerimishoob ja päästik. → Pihustuspüstoli sulgemine: Vabastage fikseerimishoob ja päästik.

Kõrgsurve käitus

Märkus:

Seade on varustatud survelülitiga. Mootor töötab ainult siis, kui pesupüstol on avatud.

Kõrgsurvevoolik täielikult vooliku trumlilt maha kerida. → Seadke lüliti asendisse "I". Põleb roheline märgutuli. Fikseerige pesupüstol, lükake fiksaator taha. → Avage pesupüstol.

△OHT

Rõhku / kogust reguleerides jälgige, et joatoru keermesühendus lahti ei tuleks.

→ Määrake töösurve ja pumbatava vee kogus, keerates (sujuvalt) surve/veekoguse reguleerimisseadist (+/-).

Märkus:

Kõige väiksema vedelikukoguse puhul hoolitseb mootori jääksoojus ca. 15 °C veesoojuse eest.

Töötamine puhastusvahendiga

△HOIATUS

Sobimatud puhastusvahendid võivad kahjustada seadet ja puhastatavat objekti. Kasutada vaid puhastusvahendeid, mis on Kärcheri poolt lubatud. Järgige puhastusvahenditega kaasasolevaid doseerimissoovitusi ja -juhiseid. Keskkonna säästmiseks kasutage puhastusvahendeid säästlikult.

Järgige puhastusvahenditel olevaid ohutusnõudeid.

Kärcheri puhastusvahendid tagavad tõrgeteta töökäigu. Palun tellige meie kataloog või meie puhastusvahendite infolehed või laske end nõustada.

Täita puhastusvahendipaak.

△OHT

Vigastusoht! Enne otsaku vahetamist lülitage seade välja ja vajutage pesupüstolile, kuni seade on rõhuvaba.

Fikseerige pesupüstol, lükake fiksaator ette. → Asendada kõrgsurveotsik (suurus 250, lisavarustus) madalsurveotsikuga. Puhastusvahendi doseerimisventiil soovitud kontsentratsioonile keerata.

Puhastusvahendi kontsentratsioon [%] (maks. jõudluse korral)

Positsoon doseeri-misventiil	1	3	5	7
Puhastusaine kont-sentratsioon [%](maks. jõuldusekorral)	0,5 2,5	5 5,0	7,0

Soovitatav puhastusmeetod

Puhastusvahend pihustada säästlikult kuivale pinnale ja lasta mõjuda (mitte kuivatada). → Lahustunud mustus pesta kõrgsurvejoaga maha. → Pärast kasutamist kastke filter puhtasse vette. Keerake doseerimisventiil maksimaalsele puhastusaine kontsentratsioonile. Käivitage seade ja peske ühe minuti vältel puhtaks.

Töö katkestamine

→ Sulgege pesupüstol. Seade lülitub välja. Fikseerige pesupüstol, lükake fiksaator ette.

Pärast katkestust:

Fikseerige pesupüstol, lükake fiksaator taha. → Avage pesupüstol. Seade lülitub uuesti sisse.

Ooteaeg

Ooteajal käivitub seade pesupüstoli avamisega. Põleb roheline märgutuli.

Kui pesupüstol jääb 30 minutiks suletuks, lõpeb ooteaeg. Vilgub roheline märgutuli.

Ooteaja lähtestamine

→ Seadke lüliti asendisse "0". → Oodake veidi. → Seadke lüliti asendisse "I".

Seadet saab klienditeeninduses alalisrežiimile ümber seada.

Seadme väljalülitamine

Vee juurdevoolu sulgemine. Avage pesupüstol. Lülitage seadme lüliti sisse ja laske sellel 5–10 sekundit töötada. Sulgege pesupüstol. Viige seadme lüliti asendisse „0/OFF” (väljas). Toitepistikut pistikupesast välja tõmmates peavad käed kuivad olema. Eemaldage veeühendus. Vajutage pesupüstolit, kuni seade on survevaba. Fikseerige pesupüstol, lükake fiksaatorid ette.

OHT

Tulisest veest lähtuv põletusoht. Välja lülitatud seadmes võib jääkvesi kuumeneda.

Vooliku eemaldamisel vee juurdevoolust võib kuumenenud vesi välja pritsida ja põletusi tekitada. Voolik alles siis eemaldada, kui seade on maha jahtunud.

Seadme ladustamine

Pesupüstol hoidikusse panna. Kõrgsurvevoolik kokku kerida ja vooliku hoidikusse riputada või kerge kõrgsurvevoolik voolikutrumlile. Keerake käepide sisse, et vooliku trummel blokeerida. Kerige ühenduskaabel ümber kaablihoidiku.

Jäätumiskaitse

TÄHELEPANU

Külm purustab seadme, mis ei ole veest täiesti tühjendatud.

Hoidke seadet kohas, kus pole jäätumisohtu.

Kui jäätumisvaba hoidmine võimalik pole:

Puhastusvahendi paak tühjendada (vt „Hooldamine ja korrashoid/vajadusel”). Lasta vesi välja. Pumbake seadmest läbi kaubanduses saadaolevat jäätumiskaitsevahendit.

Märkus:

Kasutage tavapärast glükoolipõhist sõiduautode jäätumiskaitsevahendit.

Pidage silmas jäätumiskaitsevahendi tootja käsitsemiseeskirju.

→ Laske masinal maks. 1 minut töötada, kuni pump ja voolikud on tühjad.

Transport

ETTEVAATUS

Traumade ja kahjustuste oht! Transportimisel jälgige seadme kaalu.

TÄHELEPANU

Kaitske fikseerimishooba transpordi ajal kahjustuste eest.

→ Pikemate vahemaade jaoks tõmmake seadet enda järel käepidemest. Enne transporti tühjendage puhastusvahendi paak. → Sõidukites transportimisel fikseerige seade vastavalt kehtivatele määrustele libisemise ja ümbermineku vastu.

Hoiulepanek

△ETTEVAATUS

Traumade ja kahjustuste oht! Ladustamisel jälgige seadme kaalu.

Seda seadet tohib ladustada ainult siseruumides.

Korrashoid ja tehnohooldus

△OHT

Kogemata käivituvast seadmest ja elektrilöögist lahtub vigastusoht.

Enne kõiki töid seadme juures tuleb seade välja lülitada ja pistik seinakontaktist välja tõmmata.

Märkus:

Vana õli tohib käidelda ainult selleks ettenähtud kogumispunktides. Palun viige vana õli sinna. Keskkonna saastamine vana õliga on karistatav.

Ohutusinspektsioon/hooldusleping

Seadme müüjaga võib kokku leppida regulaarse ohutusinspektsiooni või sõlmida hoolduslepingu. Palun laske end nõustada.

Enne iga töökorda

→ Ühenduskaabli vigastusi kontrollida (elektrilöögi oht), vigastatud kaabel viivitamatult autoriseeritud klienditeenindusel/elektritehnika spetsialistidel välja vahetada lasta. → Kontrollige korgsurvevoolikut vigastuste osas (lõhkemisoht).

Kahjustatud korgsurvevoolik kohe välja vahetada.

Kontrollige seadme (pumba) tihedust. 3 tilka minutis on lubatud ja võivad väljuda seadme alaosast. Tugevama lekke puhul pöörduge klienditeenindusse.

Kord nädalas

→ Kontrollige õlitaset. Kui õli on piimjas (õlis on vett), pöörduge koheselt klienditeenindusse. → Peenfilter puhastada. Seade surve alt vabastada. Seadme kaane kinnituskruvi maha keerata, kaas eemaldada.

Kork filtriga maha kruvida.

Puhastada filter puhta vee või surveõhuga.

Vastupidises järjekorras kokku panna.

Puhastage filtrit puhastusvahendi imemisvoolikuga.

Iga 500 töötunni järel, vähemalt kord aastas

Laske hooldus teha klienditeeninduses. Vahetage õli.

Õlivahetus

Märkus:

Õlikoguse ja liigi leiate osast „Tehnilised andmed".

Keerake seadme kaane kinnituskruvi lahti, eemaldage kaas. Keerake välja ees mootori korpusel olev õli väljalaskekruvi. Laske õli kogumismahutisse. Keerake õli väljalaskekruvi sisse. Valage uus õli aeglaselt sisse; õhumullid peavad eemalduma. Pange õlipaagi kaas kohale. Kinnitage seadme kaas.

Vajadusel

Puhastusvahendi paak tühjendada ja puhastada.

Puhastusvahendi paagi sulgemiskaas tõmmata välja imemisvooliku abil.

Asetada seade tagumisele küljele.

Puhastusvahendi paak tühjendada ja puhastada.

Abi häirete korral

OHT

Kogemata käivituvast seadmest ja elektrilöögist lähtub vigastusoht.

• Enne kõiki töid seadme juures tuleb seade välja lülitada ja pistik seinakontaktist välja tõmmata.
• Laske elektrikomponente kontrollida ja remontida ainult volitatud klienditeeninduses.
• Häirete puhul, mida selles peatükis mainitud pole, kahtluse korral ja silmnähtaval juhtumil pöörduda autoriseeritud klienditeeninduse poole.

Märgutuli

Märgutuli tähistab töörežiime (roheline) ja rikkeid (punane).

Lähenemine:

→ Seadke lüliti asendisse "0". → Oodake veidi. → Seadke lüliti asendisse "I".

Töörežiimi näit

• 1 kord roheliselt vilkumine:

Töövalmidus on 30 minuti järel kustunud. Seade lülitus pärast 30 minutilist pidevat tööd välja (ohutus lõhkenud kõrgsurvevooliku korral).

Rikkenäit

• 1 kord punaselt vilkumine: leke kõrgsurve poolel.

Kontrollige kõrgsurvevoolikut, voolikute ühendusi ja pesupüstolit lekete osas.

2 korda punaselt vilkumine: mootor liiga kuum.

Seadke lüliti asendisse "0".

Laske seadmel jahtuda.

Seadke lüliti asendisse "I".

• 3 korda punaselt vilkumine: Viga pingevarustuses.

Kontrollige võrguühendust ja võrgukaitsmeid.

• 4 korda punaselt vilkumine: Voolutarbimine liiga suur

Pöörduge klienditeenindusse.

Seade ei tööta

→ Valmisolekuaeg on kustunud. Vilgub roheline märgutuli. Lülitage seadmelüliti välja ja uuesti sisse. → Ühenduskaabli vigastusi kontrollida. → Elektrilise defekti puhul pöörduda klienditeeninduse poole.

Seadmes puudub surve

→ Seadke düüs asendisse „Kõrgsurve". → Puhastage/uuendage düüs. Puhastada peenfilter, vajadusel uuendada. → Seadme õhutamine (vt lõigust "Kasutuselevõtt"). → Kontrollida veejuurdevoolu kogust (vaata tehnilised andmed).

→ Kontrollige kõiki pumba toitevoolikuid. Vajadusel pöörduda klienditeeninduse poole.

Pump lekib

3 tilka minutis on lubatud ja võivad väljuda seadme alaosast. Tugevama lekke puhul pöörduge klienditeenindusse. Kui leke on suurem, tuleb lasta klienditeenindusel seadet kontrollida.

Pump klopib

→ Kontrollige vee ja puhastusaine voolikuid lekete osas. → Seadme õhutamine (vt lõigust "Kasutuselevõtt"). → Peenfilter puhastada. Vajadusel pöörduda klienditeeninduse poole.

Puhastusainet ei võeta sisse

→ Asendage kõrgsurve düüs juuresoleva alarõhudüüsiga. → Kontrollige/puhastage filtriga puhastusvahendi voolikut. → Puhastada/uuendada puhastusvahendi imemisvooliku ühenduse tagasilöögiventilli. → Avage või kontrollige/puhastage puhastusaine doseerimisventiili. → Puhastusvahendi paagi õhutuskorpuses puhastada. Vajadusel pöörduda klienditeeninduse poole.

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja törgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantijuhtumi korral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõendava dokumendi.

ELi vastavusdeklaratsioon

Käesolevaga kinnitame, et allpool kirjeldatud seade vastab meie poolt turule toodud mudelina omakontseptsioonilt ja konstruktsioonilt EL direktiivide asjakohastele põhilistele ohutus- ja tervisekaitsenõuetele.

Meiega kooskõlastamata muudatuste tegemise korral seadme juures kaotab käesolev deklaratsioon kehtivuse.

Asjakohased EL direktiivid:

2006/42/EÜ (+2009/127/EÜ)

2014/30/EL

2000/14/EÜ

Kohaldatud ühtlustatud standardid:

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-3-11:2000

EN 62233: 2008

Järgitud vastavushindamise protseduur:

2000/14/EÜ: Lisa V

Helivõimsuse tase dB(A)

Mõõdetud: 85

Garanteeritud: 87

Allakirjutanud tegutsevad juhatuse ülesandel ja volitusega.

Dokumentatsiooni eest vastutav isik:

S. Reiser

Alfred Kärcher SE & Co. KG
