PANDUAN PENGGUNA HD 10254 S Kärcher

• 1.286-902.0: 75,5 kg; 1.286-903.0: 75,7 kg; 1.286-913.0: 69,1 kg; 1.286-927: 82,5 kg ** 1.286-914.0: 77,5 kg; 1.286-928.0: 86 kg 282 UK– 1 Bacalah panduan pengoperasian asli sebelum menggunakan perangkat ini untuk pertama kalinya, lakukan seperti yang tercantum dan jagalah tetap seperti itu untuk penggunaan selanjutnya atau kepada pemilik berikutnya. lihat halaman sampul 1 Pistol penyemprot EASY!Force 2 Tuas pemicu 3 Tuas pengunci 4 Selang bertekanan tinggi EASY!Lock 5 Penahan untuk pistol penyemprot manual 6 Katup penakar bahan pembersih 7 Tutup untuk tangki bahan pembersih 8 Tangki pembersih 9 Selang hisap bahan pembersih dengan filter 10 Baut pengencang tutup perangkat 11 Sakelar perangkat 12 Tutup perangkat 13 Manometer 14 Sambungan tekanan tinggi EASY!Lock 15 Tempat nosel 16 Sambungan air 17 Filter halus 18 Tanda petunjuk oli 19 Tangki oli 20 Lampu kontrol kondisi/gangguan pengoperasian 21 Tempat selang 22 Pengurasan udara tangki bahan pembersih 23 Aksesoris 24 Penahan kabel 25 Gulungan selang 26 Engkol 27 Gagang 28 Mur penutup 29 Nosel 30 Pipa semprot EASY!Lock 31 Pengaturan tekanan/volume 32 Kunci pengaman – Elemen kontrol untuk proses pembersihan berwarna kuning. – Elemen kontrol untuk Perawatan dan Servis berwarna abu-abu. – Sebelum pemakaian pertama kalinya bacalah petunjuk keamanan No. 5.951- 949.0! – Harap perhatikan peraturan penggunaan alat penyemprot air di negara yang bersangkutan. – Harap perhatikan peraturan tentang pencegahan kecelakaan di negara yang bersangkutan. Pancuran air harus diperiksa secara berkala dan hasil pemeriksaan harus tertulis. – Tidak boleh melakukan modifikasi apa pun pada perangkat/aksesori. BAHAYA Petunjuk tentang situasi berbahaya yang segera mengancam yang dapat menyebabkan terluka parah atau kematian. 몇 PERINGATAN Petunjuk tentang situasi yang mungkin berbahaya yang dapat menyebabkan terluka parah atau kematian. 몇 HATI-HATI Petunjuk tentang situasi yang mungkin berbahaya yang dapat menyebabkan cedera ringan. Daftar Isi Komponen perangkat . . . . . . . ID 1 Petunjuk keselamatan. . . . . . . ID 1 Penggunaan yang Benar . . . . ID 2 Sistem keselamatan . . . . . . . . ID 2 Perlindungan Lingkungan . . . . ID 3 Sebelum Pengoperasian. . . . . ID 3 Pengoperasian awal . . . . . . . . ID 4 Layanan . . . . . . . . . . . . . . . . . ID 4 Pengiriman . . . . . . . . . . . . . . . ID 7 Penyimpanan . . . . . . . . . . . . . ID 7 Pemeliharaan dan perawatan. ID 7 Pemecahan Masalah . . . . . . . ID 8 Aksesoris dan suku cadang . . ID 9 Garansi . . . . . . . . . . . . . . . . . . ID 9 EU-Konformitätserklärung. . . . ID 9 Data Teknis . . . . . . . . . . . . . . . ID 10 Komponen perangkat Kode warna Petunjuk keselamatan Tingkat bahaya 283ID– 2 PERHATIAN Petunjuk tentang situasi yang mungkin berbahaya yang dapat menyebabkan kerusakan properti. Semprotan tekanan tinggi dapat menjadi berbahaya jika tidak digunakan dengan benar. Jangan mengarahkan semprotan tekanan tinggi ini ke manusia, hewan, peralatan elektronik yang sedang aktif, dan ke perangkat itu sendiri. Menurut peraturan yang berlaku saat ini, perangkat tidak boleh dioperasikan jika belum ada sistem pemisahan jaringan air minum. Gunakan sistem pemisahan yang sesuai dengan KÄRCHER atau sistem pemisahan lainnya berdasarkan EN 12729 jenis BA. Air yang mengalir melalui sistem pemisahan adalah air yang tidak boleh diminum. 몇 HATI-HATI Selalu gunakan sistem pemisahan pada pasokan air. Jangan sambungkan perangkat secara langsung. Pembersih tekanan tinggi ini khusus digunakan – untuk pembersihan dengan semprotan tekanan rendah dan bahan pembersih (mis, pembersihan mesin, kendaraan, bangunan, peralatan), – untuk pembersihan dengan semprotan tekanan tinggi tanpa bahan pembersih (mis, pembersihan tembok, teras, peralatan berkebun). Untuk kotoran yang sulit dibersihkan, kami menyarankan penggunaan penghancur kotoran sebagai aksesori opsional. Persyaratan kualitas air: PERHATIAN Sebagai media tekanan tinggi, hanya air bersih yang dapat digunakan. Kontaminasi akan menyebabkan keausan dini atau endapan pada perangkat. Jika air daur ulang digunakan, nilai batas berikut tidak boleh dilampaui. Perlengkapan keselamatan berfungsi untuk melindungi pengguna dan tidak boleh diubah atau diabaikan fungsinya. Pengurangan volume air dengan pengaturan tekanan/volume akan membuka katup aliran berlebih dan sebagian air akan mengalir kembali ke sisi hisap pompa. Jika tuas pemicu pada pistol penyemprot dilepaskan, maka sakelar tekanan akan menutup aliran, dan semprotan akan berhenti. Jika tuas pemicu ditarik, pompa akan kembali diaktifkan. Simbol pada perangkat Penggunaan yang Benar Nilai pH 6,5...9,5 Konduktivitas listrik * Konduktivitas air tawar +1200 µS/cm Padatan terendapkan ** < 0,5 mg/l Padatan tersuspensi *** < 50 mg/l Hidrokarbon < 20 mg/l Klorida < 300 mg/l Sulfat < 240 mg/l Kalsium < 200 mg/l Kekerasan total < 28 °dH < 50 °TH < 500 ppm (mg CaCO

• Total maksimum 2000 µS/cm ** Volume sampel 1 l, waktu pengendapan 30 menit *** Tidak ada zat abrasif Sistem keselamatan Katup dengan pengendali tekanan 284 ID– 3 Katup tekanan lebih dan sakelar tekanan dipasang dan disegel oleh pabrik. Penyetelan hanya boleh dilakukan oleh pusat layanan pelanggan. Perangkat elektrik dan elektronik sering berisi komponen yang dapat menimbulkan potensi bahaya terhadap kesehatan manusia dan lingkungan jika ditangani atau dibuang dengan salah. Namun komponen tersebut penting untuk pengoperasian perangkat yang baik. Perangkat yang ditandai dengan simbol ini tidak boleh dibuang bersama sampah rumah tangga. Petunjuk bahan-bahan yang terkandung (REACH) Informasi terbaru tentang bahan-bahan yang terkandung dapat dicari di: www.kaercher.com/REACH – Periksa isi paket saat membukanya. – Apabila terdapat kerusakan saat transportasi segera hubungi penjual. Baca indikator level oli saat perangkat di posisi berdiri. Level oli harus berada di atas kedua indikator. Buka sekrup pengencang tutup perangkat, lepaskan tutup perangkat. Potong ujung penutup tangki oli. Kencangkan tutup perangkat. Catatan: Sistem EASY!Lock menghubungkan komponen melalui ulir cepat hanya dengan satu putaran yang cepat dan aman. Sambungkan selang bertekanan tinggi ke pipa semprotan. Pasang mur sungkup dan kencangkan dengan tangan (EASY!Lock). Hubungkan pipa semprot dengan pistol penyemprot dan kencangkan dengan tangan (EASY!Lock). Hubungkan selang bertekanan tinggi dengan pistol penyemprot dan sambungan tekanan tinggi pada perangkat dan kencangkan dengan tangan (EASY!Lock). Pasang dudukan kabel di lubang samping pada gagang. Pasang dan kencangkan engkol ke dalam poros gulungan selang. Luruskan selang tekanan tinggi sebelum digulung. Perlindungan Lingkungan Kemasan perangkat dapat didaur ulang. Harap buang kemasan tidak ke dalam sampah rumah tangga, melainkan bawa kemasan ini ke tempat pendaurulangan. Perangkat ini mengandung bahan-bahan berharga yang dapat didaur ulang dan harus ditangani dengan benar. Baterai, oli, dan zat sejenisnya jangan mengotori lingkungan. Oleh karena itu, harap buang perangkat yang sudah usang dan tidak terpakai lagi ke tempat pembuangan yang sesuai. Sebelum Pengoperasian Membuka kemasan Periksa level oli Aktifkan pengurasan udara tangki oli Pasang pistol penyemprot manual, pipa semprotan, dan nosel Pasang aksesori Pada perangkat tanpa gulungan selang: Pada perangkat dengan gulungan selang:

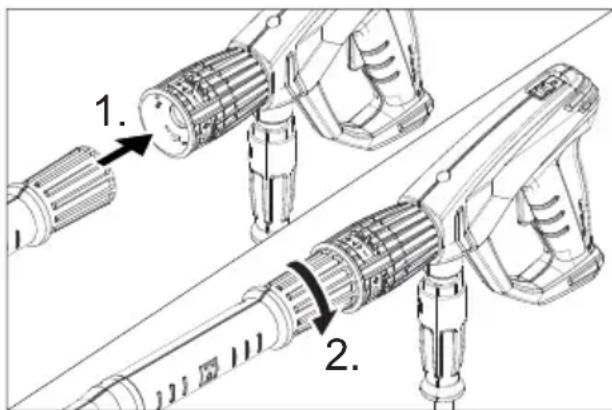

285ID– 4 Gulung selang tekanan tinggi dengan pemutaran engkol di posisi yang rata pada gulungan selang. Arah putaran harus ditentukan agar selang tekanan tinggi tidak tertekuk. Hubungkan selang bertekanan tinggi dengan pistol penyemprot dan kencangkan dengan tangan (EASY!Lock). 몇 PERINGATAN Bahaya cedera! Perangkat, aksesori, selang tekanan tinggi, saluran pasokan, dan sambungan harus dalam kondisi baik. Perangkat ini tidak boleh digunakan apabila tidak dalam kondisi baik. 몇 BAHAYA Risiko cedera akibat sengatan listrik. – Perangkat harus disambungkan ke jaringan listrik menggunakan konektor. Sambungan yang tidak dapat diputus dari jaringan listrik dilarang. Konektor berfungsi untuk pemutusan jaringan. – Sambungkan perangkat hanya ke saluran listrik arus bolak-balik. – Perlindungan minimal pada stopkontak (lihat Data Teknis). – Impedansi jaringan maksimum yang dibolehkan pada titik sambungan listrik (lihat Data teknis) tidak boleh terlampaui. Jika tidak mengetahui impedansi yang terdapat pada titik sambungan Anda, hubungi perusahaan listrik. – Gunakan kabel ekstensi dengan diameter yang memadai (lihat "Data Teknis") dan biarkan lepas dari gulungan kabel. Sambungan yang disyaratkan dapat dilihat di plakat/data teknis. Tarik kabel listrik dan letakkan di atas lantai. Pasang steker pada stopkontak. 몇 PERINGATAN Perhatikan peraturan dari perusahaan pemasok air. Menurut peraturan yang berlaku saat ini, perangkat tidak boleh dioperasikan jika belum ada sistem pemisahan jaringan air minum. Gunakan sistem pemisahan yang sesuai dengan KÄRCHER atau sistem pemisahan lainnya berdasarkan EN 12729 jenis BA. Air yang mengalir melalui sistem pemisahan adalah air yang tidak boleh diminum. Sambungan yang disyaratkan dapat dilihat di plakat/data teknis. Sambungkan selang suplai (panjang minimum, 7,5 m, diameter minimum 1") ke sambungan air perangkat dan ke suplai air (misalnya, keran air). Catatan: Selang pasokan tidak tercakup dalam isi kemasan. Buka suplai air. Sekrupkan selang hisap dengan filter (No. pesanan 4.440-238.0) ke sambungan air. Kuras udara perangkat: Lepaskan nosel. Operasikan perangkat hingga air yang keluar bebas dari gelembung. Matikan perangkat dan sekrupkan kembali nosel. BAHAYA Bahaya cedera! Jangan gunakan perangkat tanpa memasang pipa penyemprot. Sebelum menggunakan perangkat, periksalah apakah pipa penyemprot telah terpasang dengan benar. Sekrup pipa penyemprot harus terpasang kuat. Bahaya ledakan! Pengoperasian awal Sambungan listrik Sambungan air Sambungan ke saluran air Hisap air dari tangki yang terbuka. Layanan 286 ID– 5 Jangan menyemprotkan ke cairan yang mudah terbakar. Ketika menggunakan perangkat di daerah berbahaya (mis. SPBU), harap memperhatikan peraturan keamanan yang tercantum. Bahaya cedera! Saat bekerja, pegang erat pistol penyemprot dan pipa semprotan dengan kedua tangan. Bahaya cedera! Tuas pemicu dan tuas pengaman tidak boleh dijepit pada saat penggunaan. Bahaya cedera! Jika tuas pengaman rusak, hubungi layanan pelanggan. Bahaya cedera akibat semprotan air bertekanan tinggi. Sebelum menangani alat, dorong kunci pengaman pada pistol penyemprot ke depan. 몇 HATI-HATI Bersihkan motor hanya di lokasi dengan pemisah oli yang sesuai (perlindungan lingkungan). Membuka pistol semprot: Tekan tuas pengunci dan tuas pemicu. Menutup pistol semprot: Lepaskan tuas pengunci dan tuas pemicu. Catatan: Perangkat dilengkapi dengan sakelar tekanan. Mesin hanya beroperasi bila pistol penyemprot dibuka. Buka sepenuhnya gulungan selang tekanan tinggi dari gulungan selang. Posisikan sakelar perangkat ke "I". Lampu kontrol menyala hijau. Lepaskan pistol penyemprot dengan mendorong kunci pengaman ke arah belakang. Buka pistol penyemprot. BAHAYA Pada penyetelan pengatur tekanan/volume perhatikan agar ulir sekrup pipa penyemprot tidak lepas. Setel tekanan pengoperasian dan volume air dengan memutar (terus menerus) pada pengatur tekanan dan volume (+/-) Catatan: Volume pengiriman yang terkecil akan menyuplai pemanasan motor untuk memanaskan air sekitar 15 °C. 몇 PERINGATAN Bahan pembersih yang tidak sesuai dapat merusak perangkat dan objek yang dibersihkan. Gunakan hanya bahan pembersih yang direkomendasikan oleh Kärcher. Perhatikan saran takaran dan petunjuk yang diberikan bersama bahan pembersih. Untuk melindungi lingkungan, gunakan bahan pembersih secukupnya saja. Perhatikan petunjuk keselamatan pada bahan pembersih. Bahan pembersih Kärcher menjamin pengoperasian yang tanpa gangguan. Mintalah saran atau lihat katalog kami atau lembar informasi bahan pembersih kami. Isi tangki bahan pembersih. BAHAYA Bahaya cedera! Matikan perangkat sebelum mengganti nozzle dan tekan pistol penyemprot hingga perangkat tidak memiliki tekanan lagi. Amankan pistol penyemprot dengan mendorong kunci pengaman ke depan. Ganti selang bertekanan tinggi dengan selang bertekanan alat crane (ukuran 250, aksesori). Posisikan katup penakar bahan pembersih ke konsentrasi yang diinginkan. Konsentrasi bahan pembersih [%] (pada volume pengiriman maks) Membuka/menutup pistol semprot Pengoperasian dengan tekanan tinggi Pengoperasian dengan bahan pembersih Posisi katup penakar

Konsentrasi bahan pembersih [%] (pada volume pengiriman maks) 0,5 2,5 5,0 7,0 287ID– 6 Semprotkan cairan pembersih pada permukaan yang kering dan rata dan biarkan cairan bereaksi (bukan sampai kering). Bersihkan kotoran yang lepas dengan semprotan tekanan tinggi. Setelah penggunaan, rendam filter dalam air yang bersih. Putar katup penakar ke konsentrasi bahan pembersih yang tertinggi. Aktifkan perangkat dan bilas bersih selama satu menit. Tutup pistol penyemprot manual. Matikan perangkat. Amankan pistol penyemprot dengan mendorong kunci pengaman ke depan. Setelah berhenti bekerja: Lepaskan pistol penyemprot dengan mendorong kunci pengaman ke arah belakang. Buka pistol penyemprot. Nyalakan perangkat kembali. Dalam waktu standby, aktifkan perangkat dengan membuka pistol penyemprot manual. Lampu kontrol menyala hijau. Jika pistol penyemprot manual tetap tertutup selama 30 menit, waktu standby akan berakhir. Lampu kontrol menyala hijau. Pasang sakelar perangkat di posisi "0/ OFF". Tunggu sebentar. Posisikan sakelar perangkat ke "I". Perangkat dapat disetel untuk pengoperasian kontinu oleh pusat layanan pelanggan. Tutup keran air. Buka pistol penyemprot. Nyalakan pompa dengan sakelar perangkat dan biarkan beroperasi selama 5-10 detik. Tutup pistol penyemprot manual. Atur sakelar perangkat ke "0/OFF". Lepaskan steker listrik dari stopkontak. Pastikan tangan Anda kering! Lepaskan sambungan air. Tekan pistol penyemprot hingga perangkat tidak mengeluarkan tekanan lagi. Amankan pistol penyemprot dengan mendorong kunci pengaman ke depan. BAHAYA Bahaya mencuci dengan air panas. Saat perangkat dimatikan, sisa air yang terdapat di dalamnya dapat memanas. Air yang panas dapat terpercik keluar saat melepaskan selang dari suplai air dan dapat menimbulkan risiko melepuh. Lepaskan selang hanya setelah perangkat dingin. Masukkan pistol penyemprot manual ke penahannya. Gulung selang tekanan tinggi dan gantung di atas tempat selang. atau Gulung selang tekanan tinggi di penggulung selang. Masukkan gagang engkol agar gulungan selang tidak terhambat. Gulung kabel sambungan di sekeliling penahan kabel. PERHATIAN Es akan merusak perangkat kosong yang airnya tidak dikuras habis. Simpan perangkat di tempat yang bebas dari es/salju. Kosongkan tangki bahan pembersih (lihat "Perawatan dan Pemeliharaan/ Jika Diperlukan"). Kosongkan air. Pompakan bahan pelindung beku yang dijual bebas melalui perangkat. Metode pembersihan yang disarankan Menghentikan pengoperasian Waktu standby Mereset waktu standby Mematikan perangkat Tempat penyimpanan perangkat Anti beku Jika tidak mungkin menyimpan di tempat yang bebas es/salju: 288 ID– 7 Catatan: Gunakan hanya bahan pelindung beku berbasis glikol yang dijual bebas untuk kendaraan bermotor. Perhatikan petunjuk penanganan dari produsen bahan pelindung beku. Hidupkan perangkat selama maksimal 1 menit hingga pompa dan semua saluran kosong. 몇 HATI-HATI Bahaya kecelakaan dan kerusakan! Perhatikan bobot perangkat pada saat pemindahan. PERHATIAN Lindungi tuas pemicu selama pengangkutan dari kerusakan. Untuk pemindahan dengan jarak yang jauh, tarik gagang perangkat ke belakang. Untuk pemindahan dengan posisi mendatar, kosongkan tangki bahan pembersih. Saat pemindahan perangkat dengan menggunakan kendaraan bermotor perhatikan keamanan sesuai dengan peraturan yang berlaku. Perangkat bisa merosot atau terbalik. 몇 HATI-HATI Bahaya cedera dan kerusakan! Perhatikan bobot perangkat saat akan disimpan. Perangkat ini hanya boleh disimpan di dalam ruangan. BAHAYA Terdapat bahaya cedera akibat perangkat yang dijalankan tanpa disengaja dan sengatan listrik. Pada saat memperbaiki atau membersihkan perangkat, perangkat harus dimatikan dan steker harus dicabut. Catatan: Oli bekas hanya boleh dibuang ke tempat pengumpulan yang telah ditentukan. Serahkan oli bekas ke tempat tersebut. Mengotori lingkungan dengan oli bekas adalah tindakan yang melanggar hukum. Anda dapat mengatur inspeksi keselamatan atau kontrak perawatan yang teratur dengan dealer Anda Mintalah saran dari mereka. Periksa apakah ada kerusakan pada kabel sambungan (bahaya sengatan listrik), kabel koneksi yang rusak dapat langsung diganti oleh pusat layanan pelanggan/teknisi listrik resmi. Periksa apakah ada kerusakan pada selang tekanan tinggi (bahaya pecah). Ganti segera selang tekanan tinggi yang rusak. Periksa kekedapan perangkat (pompa). Diperbolehkan 3 tetesan air per menit dan dapat keluar dari bagian bawah perangkat. Jika terjadi kebocoran yang deras, hubungi pusat layanan pelanggan. Periksa level oli. Jika oli berubah menjadi warna susu (air dalam oli), segera hubungi pusat layanan pelanggan. Bersihkan filter halus. Hilangkan tekanan pada perangkat. Buka sekrup pengencang tutup perangkat, lepaskan tutup perangkat. Lepaskan tutup dengan filter. Bersihkan filter dengan air yang bersih atau udara bertekanan. Rakit kembali dengan urutan yang terbalik. Bersihkan filter dalam selang penyedot bahan pembersih. Gunakan jasa layanan pelanggan untuk pemeliharaan perangkat. Ganti oli. Pengiriman Penyimpanan Pemeliharaan dan perawatan Inspeksi keselamatan/kontrak perawatan Sebelum pengoperasian Mingguan Setiap 500 jam pengoperasian, minimal sekali setahun 289ID– 8 Catatan: Volume dan jenis oli, lihat "Data Teknis". Buka sekrup pengencang tutup perangkat, lepaskan tutup perangkat. Lepaskan sekrup pembuangan oli depan pada rumah motor. Kuras oli di tangki penampung. Pasang sekrup pembuangan oli. Isikan oli yang baru secara perlahan, gelembung udara harus dikeluarkan. Pasang penutup tangki oli. Kencangkan tutup perangkat. Kosongkan dan bersihkan tangki bahan pembersih. Tarik keluar tutup untuk tangki bahan pembersih dengan selang hisap. Letakkan perangkat di bagian belakangnya. Kosongkan dan bersihkan tangki bahan pembersih. BAHAYA Terdapat bahaya cedera akibat perangkat yang dijalankan tanpa disengaja dan sengatan listrik. – Pada saat memperbaiki atau membersihkan perangkat, perangkat harus dimatikan dan steker harus dicabut. – Hanya periksakan dan perbaiki komponen listrik di layanan pelanggan resmi. – Untuk kerusakan yang tidak disebutkan dalam bab ini, jika ragu dan terdapat instruksi yang jelas, konsultasikan dengan pusat servis resmi. Lampu kontrol menunjukkan kondisi pengoperasian (hijau) dan gangguan (merah). Reset: Pasang sakelar perangkat di posisi "0/ OFF". Tunggu sebentar. Posisikan sakelar perangkat ke "I". – Terus-menerus hijau: Perangkat siap dioperasikan. – 1 kali berkedip hijau: Siap dioperasikan setelah 30 menit. Perangkat akan dimatikan setelah 30 menit pengoperasian kontinu (pengamanan untuk selang tekanan tinggi yang pecah) – 1 kali berkedip merah: Sisi tekanan tinggi tidak kedap: Periksa kekedapan selang tekanan tinggi, sambungan selang, dan pistol penyemprot tekanan. – 2 kali berkedip merah: Motor terlalu panas. Pasang sakelar perangkat di posisi "0/ OFF". Biarkan perangkat dingin terlebih dulu. Tekan sakelar ke posisi "I". – 3 kali berkedip merah: Kesalahan di catu daya. Periksa sambungan listrik dan sekering listrik. – 4 kali berkedip merah: Konsumsi listrik terlalu besar. Hubungi pusat layanan pelanggan. Waktu standby telah habis. Lampu kontrol berkedip hijau. Matikan sakelar perangkat dan hidupkan kembali. Periksa kerusakan pada kabel sambungan. Jika terjadi kerusakan listrik, hubungi pusat layanan pelanggan. Posisikan nosel ke "Tekanan tinggi". Bersihkan/ganti nosel. Bersihkan filter halus, ganti jika diperlukan. Kuras udara perangkat (lihat "Pengoperasian awal"). Periksa volume air yang masuk (lihat Data Teknis). Periksa seluruh sambungan suplai ke pompa. Hubungi pusat layanan pelanggan jika diperlukan. Diperbolehkan 3 tetesan air per menit dan dapat keluar dari bagian bawah perangkat. Penggantian oli Jika Diperlukan Pemecahan Masalah Lampu kontrol Indikator kondisi pengoperasian Indikator gangguan Perangkat tidak berjalan Tekanan tidak keluar dari perangkat Pompa tidak kedap 290 ID– 9 Jika terjadi kebocoran yang deras, hubungi pusat layanan pelanggan. Bila kebocoran parah, perangkat harus diperiksa di pusat servis Kärcher. Periksa kekedapan saluran hisap untuk air dan bahan pembersih. Kuras udara perangkat (lihat "Pengoperasian awal"). Bersihkan filter halus. Hubungi pusat layanan pelanggan jika diperlukan. Ganti selang bertekanan tinggi dengan selang bertekanan rendah yang disertakan. Periksa/bersihkan selang hisap bahan pembersih dengan filter. Bersihkan/ganti katup searah di sambungan selang hisap bahan pembersih. Buka atau periksa/bersihkan katup penakar bahan pembersih. Bersihkan lubang penguras tangki bahan pembersih di rumahnya. Hubungi pusat layanan pelanggan jika diperlukan. Gunakan hanya aksesori asli dan suku cadang asli karena dapat memberikan pengoperasian perangkat yang aman dan bebas gangguan. Untuk informasi tentang aksesori dan suku cadang, kunjungi www.kaercher.com. Garansi yang kami berikan berlaku di setiap perusahaan penjualan yang resmi di setiap negara. Kami memperbaiki kerusakan perangkat Anda tanpa biaya sama sekali jika masih dalam jangka waktu garansi bila penyebab kerusakan adalah kecacatan perangkat atau kesalahan pembuatan. Dalam kasus garansi, harap hubungi penjual dengan menyertakan nota pembelian atau hubungi pusat pelayanan resmi kami. Bersama ini kami menyatakan bahwa mesin yang digambarkan berikut ini atas dasar konsep dan jenis pembuatannya begitu juga model yang kami jual di pasaran sesuai dengan persyaratan keselamatan dan kesehatan Uni Eropa yang relevan. Apabila dilakukan perubahan atas mesin ini tanpa persetujuan kami maka pernyataan ini tidak berlaku. Yang bertanda tangan di bawah ini bertindak atas nama dan dengan kuasa penuh dari dewan eksekutif. Penyusun dokumen yang berwenang: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2019/04/01 Pompa knocking Bahan pembersih tidak dapat dihisap Aksesoris dan suku cadang Garansi EU-Konformitätserklärung Produk: Pembersih tekanan tinggi Tipe: 1.286-xxx Tipe: 1.292-xxx Tipe: 1.441-xxx Sesuai dengan persyaratan Uni Eropa 2006/42/EG (+2009/127/EG) 2014/30/EU 2000/14/EG Standar yang digunakan EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 61000–3–11: 2000 EN 62233: 2008 Prosedur pengujian kesesuaian yang digunakan: 2001/14/EG: Lampiran V Ukuran tingkat kebisingan dB(A) Diukur: 85 Jaminan: 87 Chairman of the Board of Management Director Regulatory Affairs & Certification 291ID– 10 Data Teknis HD 10/25 S HD 10/25 S Plus HD 10/25 SX Plus HD 13/18 S Plus HD 13/18 SX Plus Catu daya Tegangan V 400/420 230 400 230 Tipe arus listrik Hz 3~ 50 Daya sambungan kW 9,2 8,8 9,2 Perlindungan (inersia, Char. C) A 16 25 16 25 Jenis pelindung IPX5 Daya maksimal yang diizinkan Ohm (0,145+j0,090) Kabel ekstensi 10 m mm

0,3 Tingkat tekanan suara L

dB(A) 2 Tingkat kekuatan suara L
