Vrsta izdelka	Visokotlačni čistilec
Znamka	Kärcher
Model	HD 10254 S
Dimenzije (D × Š × V)	560 × 500 × 1090 mm
Teža	75,5 kg (odvisno od različice)
Električni priključek	400 V / 3~50 Hz, 9,2 kW (odvisno od različice)
Zaščita	IPX5
Delovni tlak (maks.)	27,5 MPa (275 bar)
Pretok vode (maks.)	1000 l/h (16,67 l/min)
Maks. temperatura vode	60 °C
Prostornina rezervoarja za detergent	6 l
Raven zvočnega tlaka LpA	72 dB(A)
Raven zvočne moči LWA	87 dB(A)
Vibracije roka-roka (ročaj-pištola)	< 2,5 m/s²
Vrsta olja	SAE 90
Količina olja	1,2 l
Fini filter	Prisoten, priporočljivo tedensko čiščenje
Varnostne naprave	Odzračevalni ventil, tlačno stikalo, varnostna zavora na pištoli
Vzdrževanje	Tedenski pregled nivoja olja in filtra; menjava olja vsakih 500 h / 1 leto
Garancija	V skladu s pogoji v državi, priporočeni originalni deli
Vključena dodatna oprema	Visokotlačna šoba, palica EASY! Lock, visokotlačna cev

Pogosto zastavljena vprašanja - HD 10254 S Kärcher

Kakšno olje uporabiti za črpalko?

Uporabite olje SAE 90. Potrebna količina je 1,2 litra. Redno preverjajte nivo olja preko indikatorja.

Kako odzračiti napravo?

Odklenite injektor, pustite napravo delovati, dokler voda ne teče brez mehurčkov, nato ustavite napravo in privijte injektor nazaj.

Kaj storiti, če črpalka pušča?

Puščanje do 3 kapljic vode na minuto je sprejemljivo. Če je puščanje večje, stopite v stik s Kärcher servisom.

Kako očistiti fini filter?

Napravo odmaknite pod tlakom, odstranite pokrov, odvijte pokrovček in filter, ju očistite s čisto vodo ali stisnjenim zrakom, nato ponovno sestavite.

Kakšen je največji delovni tlak?

Največji delovni tlak je 27,5 MPa (275 bar) odvisno od različice.

Ali lahko uporabim toplo vodo?

Da, najvišja temperatura dovodne vode je 60 °C. Ne prekoračite te meje.

Kako shraniti napravo za zimo?

Izpraznite rezervoar za detergent, izpustite vodo, nato na kratko (največ 1 minuto) črpajte antifriz na osnovi glikola (tip avtomobilskega antifriza) v napravo.

Kaj pomeni rdeče utripanje kontrolne lučke?

1 utrip: uhajanje na visokotlačni strani; 2 utripa: motor preveč vroč; 3 utripi: napaka v električnem napajanju; 4 utripi: previsok tok. Za ustrezne ukrepe glejte priročnik.

Katere detergente uporabiti?

Uporabljajte samo Kärcher odobrene detergente. Upoštevajte priporočene odmerke. Detergent se sesa preko sesalne cevi.

Kako zamenjati šobo?

Napravo izključite, pritisnite ročaj pištole, dokler tlak ne popusti, nato potisnite varnostno zavoro naprej. Po potrebi zamenjajte visokotlačno šobo z nizkotlačno.

NAVODILA ZA UPORABO HD 10254 S Kärcher

Pred prvim použitjem svojega za-rizenja preberite to puvodni

dilo za uporabo, ravnajte se po njem in shranite ga za morebitno kasnejšo uporabo ali za naslednjega lastnika.

Vsebinsko kazalo

Elementi naprave.. SL 1

Tehnični podatki SL 9

Elementi naprave

Glejte stran ovitka

1 Ročna brizgalna pištola EASY!Force 2 Sprožilna ročica 3 Varovalo 4 Visokotlačna gibka cev EASY!Lock 5 Držalo za ročno brizgalno pištolo 6 Dozirni ventil za čistilo 7 Zaporni pokrov z rezervoarjem za čistilo 8 Rezervoar za čistilo 9 Sesalna cev za čistilo s filtrom 10 Pritrditveni vijak pokrova naprave 11 Stikalo naprave 12 Pokrov naprave 13 Manometer 14 Visokotlačni priključek EASY!Lock 15 Odlagalno mesto za šobe 16 Vodni priključek 17 Fini filter 18 Prikaz nivoja olja 19 Posoda za olje 20 Kontrolna lučka za obratovalno stanje / motnjo 21 Odlagalno mesto za gibke cevi 22 Prezračevanje rezervoarja za čistilo

23 Predal za pribor 24 Nosilec kabla 25 Cevni boben 26 Ročica 27 Ročaj 28 Prekrovna matica 29 Šoba 30 Brizgalna cev EASY!Lock 31 Regulacija tlaka/količine 32 Zaščitna zaskočka

Barvna oznaka

• Upravljalni elementi za proces čiščenja so rumeni.
• Upravljalni elementi za vzdrževanje in servisiranje so svetlo sivi.

Varnostna navodila

Pred prvim zagonom obvezno preberite varnostna navodila št. 5.951-949.0! - Upoštevajte ustrezne nacionalne predpise zakonodajalca za škropilnike tekočin. - Upoštevajte ustrezne nacionalne predpise zakonodajalca za preprečevanje nesreč. Škropilnik tekočin je potrebno redno pregledovati in o rezultatu pregleda je potrebno podati pisno izjavo. - Naprave/pribora ne spreminjajte.

Stopnje nevarnosti

NEVARNOST

Opozorilo na neposredno nevarnost, ki vodi do težkih telesnih poškodb ali smrti.

△OPOZORILO

Opozorilo na možno nevarno situacijo, ki lahko vodi do težkih telesnih poškodb ali smrti.

△PREVIDNOST

Opozorilo na možno nevarno situacijo, ki lahko vodi do lažjih poškodb.

POZOR

Opozorilo na možno nevarno situacijo, ki lahko vodi do premoženjske škode.

Simboli na napravi

Visokotlačni curki so lahko pri nestrokovni uporabi nevarni.

Curka ne smete usmerjati na osebe, živali, aktivno električno opremo ali na samo napravo.

V skladu z veljavnimi predpisi naprava ne sme nikoli delovati brez sistemskega ločilnika na omrežju pitne vode. Uporabiti je treba

ustrezen sistemski ločilnik podjetja KÄRCHER ali alternativno sistemski ločilnik v skladu z EN 12729 tipa BA.

Voda, ki je tekla skozi sistemski ločevalnik, je klasificirana kot nepitna.

PREVIDNOST

Sistemski ločevalnik vedno priključite na oskrbo z vodo, nikoli neposredno na napravo.

Namenska uporaba

Ta visokotlačni čistilnik uporabljajte izključno za čiščenje z nizkotlačnim curkom in čistilom (npr. čiščenje strojev, vozil, zgradb, orodij),

• za čiščenje z visokotlačnim curkom brez čistila (npr. čiščenje fasad, teras, vrtnih naprav).

Za trdovratno umazanijo priporočamo kot poseben pribor frezalo za umazanijo.

Zahteve za kakovost vode: POZOR

Kot visokotlačni medij se sme uporabljati le čista voda. Umazanija vodi do predčasne obrabe ali oblog v stroju.

Če se uporabi reciklirana voda, se naslednjih vrednosti ne sme prekoračiti.

pH vrednost 6,5...9,5
elektricna prevodnost * Prev	odnost sveže vode +1200 μS/cm
usedljive snovi ** < 0,5 mg/l
filtrirane snovi *** < 50 mg/l
Ogljikovodiki < 20 mg/l
Klorid < 300 mg/l
Sulfat < 240 mg/l

kalcij < 200 mg/l
Skupna trdota < 28 °dH	< 50 °TH < 500 ppm (mg CaCO3/l)
Železo < 0,5 mg/l
Mangan < 0,05 mg/l
Baker < 2 mg/l
Aktivni klor	< 0,3 mg/l
brez neprijetnih vonjev
* Maksimum skupno 2000 μS/cm ** Prostornina vzorca 1 l, Čas usedanja 30 min *** brez abrazivnih snovi

Varnostne priprave

Varnostne naprave ščitijo uporabnika, zato se jih ne sme izključiti ali ovirati njihovega delovanja.

Prelivni ventil s tlačnim stikalom

Pri reduciranju količine vode z regulatorjem tlaka/količine prelivni ventil odpre in del vode steče nazaj na sesalno stran črpalke. Če sprožilno ročico na ročni brizgalni pištoli spustite, tlačno stikalo izklopi črpalko in visokotlačni curek se ustavi. Če sprožilno ročico povlečete, se črpalka ponovno vklopi. Prelivni ventil in tlačno stikalo sta tovarniško nastavljena in plombirana. Nastavitev sme izvesti le uporabniški servis.

Varstvo okolja

	Embalaža je primerna za recikli- ranje. Prosimo, da embalaže ne odvržete med gospodinjske od- padke, temveč jo odložite v zbi- ralnik za ponovno obdelavo.
	Stare naprave vsebujejo drago- cene reciklirne materiale, ki jih je treba odvajati za ponovno upo- rabo. Baterije, olje in podobne snovi ne smejo priti v okolje. Zato stare naprave zavrzite v ustrezne zbiralne sisteme.

Električne in elektronske naprave imajo pogosto sestavne dele, ki pri nepravilnem ravnanju

ali odstranjevanju med odpadke lahko predstavljajo nevarnost za zdravje ljudi in okolje. Ti sestavni deli so kljub temu pomembni za pravilno delovanje naprav. Naprav, označenih s tem simbolom, ne smete odvreči med gospodinjske odpadke.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete na:

• Pri razpakiranju preverite vsebino embalaže.
• V primeru transportnih poškodb takoj obvestite trgovca.

Preverjanje nivoja olja

→ Preverite prikaz nivoja olja ob stoječi napravi. Nivo olja mora ležati nad obema kazalcema.

Aktivirajte prezračevanje posode z oljem

→ Izvijte pritrditveni vijak pokrova naprave, snemite pokrov naprave. → Odrežite konico pokrova posode za olje. → Pritrdite pokrov naprave.

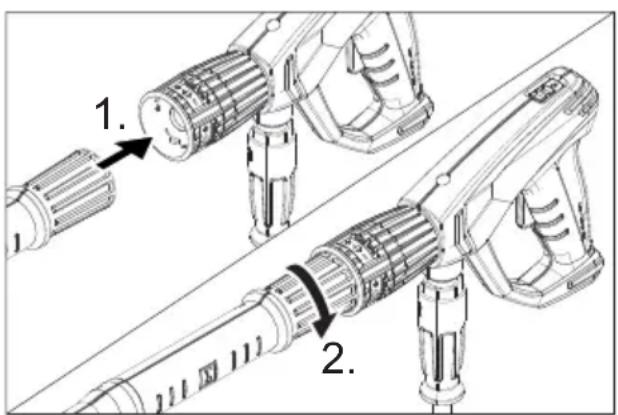

Montiranje ročne brizgalne pištole, brizgalne cevi in šobe

Napotek: Sistem EASY!Lock s hitrim navojem omogoča spajanje komponent z enim obratom.

→ Visokotlačno šobo nataknite na brizgalno cev. → Namestite slepo matico in jo trdno privijte z roko (EASY!Lock). Brizgalno cev povežite z ročno brizgalno pištolo in jo ročno privijte (EASY!Lock).

Montaža pribora

Pri napravah brez cevnega bobna:

Visokotlačno gibko cev povežite z ročno brizgalno pištolo in visokotlačnim priključkom naprave ter jo ročno privijte (EASY!Lock). → Držalo za kabel pritrdite v stransko izvrtino na ročaju.

Pri napravah s cevnim bobnom:

Ročico vtaknite v gred cevnega bobna in zaskočite. Pred navijanjem visokotlačno gibko cev raztegnjeno poravnajte. Visokotlačno gibko cev z vrtenjem ročice v enakomernih slojih navijte na cevni boben. Smer vrtenja izberite tako, da se visokotlačna gibka cev ne bo prepognila. Visokotlačno gibko cev povežite z ročno brizgalno pištolo in jo ročno privijte (EASY!Lock).

Zagon

OPOZORILO

Nevarnost poškodb! Naprava, pribor, dovodni vodi in priključki morajo biti v brezhibnem stanju. Če stanje ni brezhibno, naprave ne smete uporabljati.

• Naprava mora biti nujno z vtičem priključena na električno omrežje. Neločljiva povezava z električnim omrežjem je prepovedana. Vtič služi za ločitev od omrežja.
• Napravo priključite samo na izmenični tok.
• Minimalno zavarovanje vtičnice (glej tehnične podatke).
• Maksimalno dopustna omrežna impedanca na električnem priključku (glejte tehnične podatke) ne sme biti presežena. V primeru nejasnosti glede omrežne impedance, ki obstaja na vašem priključku, stopite v stik z vašim elektro podjetjem.
• Uporabljajte podaljševalni kabel z zadostnim prečnim prerezom (glejte „Tehnične podatke") in popolnoma odvit z bobna za navijanje kabla.

Priključne vrednosti glejte na tipski tablici / v tehničnih podatkih.

→ Odvijte omrežni kabel in ga položite na tla. Vtaknite omrežni vtič v vtičnico.

Vodni priključek

Upoštevajte predpise vodovodnega podjetja.

V skladu z veljavnimi predpisi naprava ne sme nikoli delovati brez sistemskega ločilnika na omrežju pitne vode. Uporabiti je treba

ustrezen sistemski ločilnik podjetja KÄRCHER ali alternativno sistemski ločilnik v skladu z EN 12729 tipa BA.

Voda, ki je tekla skozi sistemski ločevalnik, je klasificirana kot nepitna.

Priključne vrednosti glejte v Tehničnih podatkih.

Dovodno cev (minimalna dolžina 7,5 m, minimalni premer 1") priključite na priključek za vodo na napravi in na dovod vode (na primer pipo).

Napotek:

Dovodna gibka cev ni vsebovana v obsegu dobave. → Odprite dovod vode.

Sesanje vode iz odprtih posod

→ Gibko sesalno cev s filtrom (kat. št. 4.440-238.0) privijte na priključek za vodo. Prezračevanje naprave: Odvijte šobo. Napravo pustite teči tako dolgo, da voda izstopa brez mehurčkov. → Napravo izklopite in šobo ponovno privijte.

Uporaba

NEVARNOST

Nevarnost poškodbe! Naprave nikoli ne uporabljajte brez montirane brizgalne cevi. Pred vsako uporabo preverite trdnost nasadne brizgalne cevi. Privijačenje brizgalne cevi mora biti trdno privito.

Nevarnost eksplozije!

Ne razpršujte gorljivih tekočin.

Pri uporabi naprave v območjih nevarnosti (npr. bencinske črpalke) je treba upoštevati ustrezne varnostne predpise.

Nevarnost poškodb! Ročno brizgalno pištolo in brizgalno cev pri delu držite z obema rokama.

Nevarnost poškodb! Sprožilna ročica in varnostna ročica med obratovanjem ne smeta biti zagozdeni.

Nevarnost poškodb! Pri poškodovani varnostni ročici poiščite servisno službo.

Nevarnost poškodb zaradi visokotlačnega vodnega curka. Varnostno zaskočko na ročni brizgalni pištoli pred vsemi deli na napravi potisnite naprej.

PREVIDNOST

Motorje očistite le na mestih z ustreznim lovilnikom olja (varstvo okolja).

Odpiranje/zapiranje ročne brizgalne pištole

→ Odpiranje ročne brizgalne pištole: Povlecite za varnostno in sprožilno ročico. → Zapiranje ročne brizgalne pištole: Spustite varnostno in sprožilno ročico.

Delo z visokim tlakom

Napotek:

Naprava je opremljena s tlačnim stikalom. Motor teče le, če je ročna brizgalna pištola

odprta.

Visokotlačno gibko cev popolnoma odvijte s cevnega bobna. Stikalo naprave postavite na "I". Kontrolna lučka sveti zeleno. Sprostite ročno brizgalno pištolo. V ta namen varnostno zaskočko potisnite nazaj. → Odprite ročno brizgalno pištolo.

NEVARNOST

Neustrezna čistila lahko napravo in objekt, ki ga čistite, poškodujejo. Uporabljajte le čistilna sredstva, ki jih dovoljuje Kärcher. Upoštevajte priporočilo za doziranje in napotke, ki so priloženi čistilnim sredstvom. Za varovanje okolja ravnajte varčno s čistili. Upoštevajte varnostna opozorila na čistilih. Kärcher čistila zagotavljajo nemoteno delo. Prosimo, da se posvetujete z nami ali pa zahtevajte naš katalog ali informacijske liste o čistilih.

→ Napolnite rezervoar za čistilo.

NEVARNOST

Nevarnost poškodb! Napravo pred menjavo izklopite in aktivirajte ročno brizgalno pištolo, dokler naprava ni tlačno razbremenjena.

Zavarujte ročno brizgalno pištolo. V ta namen varnostno zaskočko potisnite naprej. Visokotlačno šobo zamenjajte z nizkotlačno šobo (velikost 250, pribor). → Dozirni ventil čistilnega sredstva nastavite na želeno koncentracijo.

Koncentracija čistila [%] (pri max. pretoku)

Položaj dozirnega ventila	1	3	5	7
Koncentracija šisti-la [%] (pri max. pretoku)	0,5 2,5	5 5,0	7,0

Priporočljiva metoda čiščenja

→ Čistilno sredstvo varčno razpršite po suhi površini in pustite, da učinkuje (vendar se ne sme posušiti).

→ Raztopljeno umazanijo splaknite z visokotlačnim curkom. → Po obratovanju filter potopite v čisto vodo. Dozirni ventil obrnite na najvišjo koncentracijo čistilnega sredstva. Zaženite napravo in jo eno minuto spirajte s čisto vodo.

Prekinitev obratovanja

→ Zaprite ročno brizgalno pištolo. Naprava se izklopi. Zavarujte ročno brizgalno pištolo. V ta namen varnostno zaskočko potisnite naprej.

Po prekinitvi:

Sprostite ročno brizgalno pištolo. V ta namen varnostno zaskočko potisnite nazaj. → Odprite ročno brizgalno pištolo. Naprava se ponovno vklopi.

Čas pripravljenosti

Znotraj časa pripravljenosti za obratovanje se naprava zažene pri odprtju ročne brizgalne pištole. Kontrolna lučka sveti zeleno.

Če ostane ročna brizgalna pištola 30 minut zaprta, se čas pripravljenosti za obratovanje konča. Kontrolna lučka utripa zeleno.

Resetiranje časa pripravljenosti na obratovanje

Stikalo naprave obrnite na "0". Počakajte trenutek. Stikalo naprave postavite na "I".

Uporabniški servis lahko napravo nastavi na neprekinjeno obratovanje.

Izklop stroja

Zaprite dovod vode. Odprite ročno brizgalno pištolo. Crpalko vklopite s stikalom naprave in jo pustite teči 5-10 sekund. Zaprite ročno brizgalno pištolo. Stikalo stroja na "0/OFF". Omrežni vtič izvlecite iz vtičnice le s suhimi rokami. Odstranite vodni priključek. Pritiskajte ročno brizgalno pištolo, dokler naprava ni več pod pritiskom.

Zavarujte ročno brizgalno pištolo. V ta namen varnostno zaskočko potisnite naprej.

NEVARNOST

Nevarnost oparin zaradi vroče vode. V izklopljenem stroju vsebovani ostanek vode se lahko segreje. Pri odstranjevanju cevi z dovoda vode lahko segreta voda brizgne ven in povzroči oparine. Gibko cev snemite šele, ko je naprava ohlajena.

Visokotlačno gibko cev navijte na cevni boben. Vrinite ročaj ročice, da blokirate cevni boben.

Priključni kabel navijte okoli nosilca kabla.

Zaščita pred zamrznitvijo

POZOR

Zmrzal nepopolno napravo, iz katere voda ni popolnoma odstranjena.

Napravo shranite na mesto, kjer ni zmrzali.

Če shranjevanje naprave brez zmrzali ni možno:

→ Izpraznite rezervoar za čistilo (glejte »Nega in vzdrževanje/Po potrebi«) → Izpustite vodo. → Skozi napravo črpajte standardno sredstvo proti zamrznitvi.

Napotek:

Uporabite običajno zaščitno sredstvo proti zmrzali za avtomobile na glikolni osnovi. Upoštevajte navodila za uporabo proizvajalca sredstva proti zmrzovanju. → Napravo pustite teči maks. 1 minuto, da se črpalka in cevi izpraznijo.

Transport

△PREVIDNOST

Nevarnost osebnih poškodb in poškodb stvari! Pri transportu upoštevajte težo naprave.

POZOR

Sprožilno ročico med transportom zaščitite pred poškodbami.

→ Za transport prek daljših stez napravo vlecite za sabo tako, da jo držite za ročaj. Pred transportom v ležečem položaju izpraznite rezervoar za čistilo. → Pri transportu v vozilih napravo zavarujte proti zdrsu in prevrnitvi v skladu z vsakokratnimi veljavnimi smernicami.

Skladiščenje

△PREVIDNOST

Nevarnost osebnih poškodb in poškodb stvari! Pri shranjevanju upoštevajte težo naprave.

Ta naprava se sme shraniti le v notranjih prostorih.

Vzdrževanje

NEVARNOST

Nevarnost poškodbe zaradi nehoteno zagnane naprave in električnega udara.

Pred vsemi deli na napravi izklopite napravo in izvlecite omrežni vtič.

Napotek:

Odpadno olje se sme odvreči le na za to predvidenih zbirnih mestih. Prosimo, da eventualno odpadno olje oddate tja. Onesnaževanje okolja z odpadnim oljem je kaznivo.

Varnostni pregled/vzdrževalna pogodba

S trgovcem se lahko dogovorite o rednem varnostnem pregledu ali sklenete vzdrževalno pogodbo. Prosimo, da se z nami posvetujete.

Priključni kabel preglejte glede poškodb (nevarnost zaradi električnega udara), poškodovani priključni kabel naj pooblaščena servisna služba/elektro strokovnjak nemudoma zamenja. Visokotlačno cev preverite glede poškodb (nevarnost razpok). Poškodovano visokotlačno cev takoj zamenjajte. Preverite tesnost naprave (črpalke). 3 kapljice vode na minuto so dopustne in lahko kapljajo na spodnji strani naprave. Pri večji netesnosti se obrnite na uporabniški servis.

Tedensko

Preverite gladino olja. Pri mlečnem olju (voda v olju) se nemudoma obrnite na servisno službo. Očistite fini filter. Napravo postavite v breztlačno stanje. Izvijte pritrditveni vijak pokrova naprave, snemite pokrov naprave. Odvijte pokrov s filtrom. Filter očistite s čisto vodo ali komprimiranim zrakom.

Sestavite v nasprotnem zaporedju. Očistite filter na sesalni cevi za čistilo.

Vsakih 500 obratovalnih ur, najmanj enkrat letno

Servisiranje naprave naj opravi uporabniški servis. Zamenjajte olje.

Zamenjava olja

Napotek:

Za količino in vrsto olja glejte „Tehnične podatke".

→ Izvijte pritrditveni vijak pokrova naprave, snemite pokrov naprave. → Izvijte izpustni vijak za olje spredaj na ohišju motorja. → Olje izpustite v lovilno posodo. Uvijte izpustni vijak za olje. → Počasi nalijte novo olje; zračni mehurčki morajo uhajati. → Namestite pokrov posode za olje. → Pritrdite pokrov naprave.

Po potrebi

→ Izpraznite in očistite rezervoar za čistilo. Izvlecite zaporni pokrov za rezervoar za čistilo s sesalno cevjo. Stroj položite na zadnjo stran. Izpraznite in očistite rezervoar za čistilo.

Pomoč pri motnjah

NEVARNOST

Nevarnost poškodbe zaradi nehoteno zagnane naprave in električnega udara.

• Pred vsemi deli na napravi izklopite napravo in izvlecite omrežni vtič.
• Električne komponente sme preveriti in popraviti le pooblaščeni uporabniški servis.
• Pri motnjah, ki v tem poglavju niso navedene, je potrebno v primeru dvoma in pri izrecnem navodilu poiskati pooblaščeno servisno službo.

Kontrolna lučka

Kontrolna lučka kaže obratovalno stanje (zelena) in motnje (rdeča).

Resetiranje:

Stikalo naprave obrnite na "0". Počakajte trenutek. Stikalo naprave postavite na "I".

Prikaz obratovalnega stanja

Stalno zelena lučka:

naprava je pripravljena za obratovanje.

• 1 krat utripa zelena:

po 30 minutah je pripravljenost za obratovanje potekla.

Naprava se je po 30 minutah neprekinjenega obratovanja izklopila (varnost pri počeni visokotlačni gibki cevi).

Prikaz motnje

• 1x utripa rdeča:

Visokotlačna stran netesna.

Preverite tesnost visokotlačne gibke cevi, cevnih povezav in ročne brizgalne pištole.

-2 krat utripa rdeča:

Motor prevroč.

Stikalo naprave obrnite na "0".

Pustite, da se naprava ohladi.

Stikalo naprave obrnite na "I".

- 3-krat utripa rdeča:

Napaka v oskrbi električne napetosti.

Preverite omrežni priključek in omrežne varovalke.

• 4-krat utripa rdeča:

Prevelik odvzem toka.

Obrnite se na uporabniški servis.

Naprava ne deluje

Čas pripravljenosti je potekel. Kontrolna lučka utripa zeleno. Stikalo naprave izklopite in ponovno vklopite. Preverite priključni kabel glede poškodb. → Pri električni napaki poiščite servisno službo.

Naprava ne dosega želenega tlaka

→ Sobo nastavite na "Visok tlak". Očistite/zamenjajte sobo. → Fini filter očistite, po potrebi ga zamenjajte. → Napravo prezračite (glejte „Zagon”). Preverite dovodno količino vode (glejte Tehnične podatke). Preverite vse dovode k črpalki. Po potrebi poiščite servisno službo.

Črpalka ne tesni

3 kapljice vode na minuto so dopustne in lahko kapljajo na spodnji strani naprave. Pri večji netesnosti se obrnite na uporabniški servis.

V vsaki državi veljajo garancijski pogoji, ki jih določa naše prodajno predstavništvo.

Za materialne ali proizvodne napake v času garancije brezplačno odpravljamo. V primeru uveljavljanja garancije se z originalnim računom obrnite na prodajalca oziroma najbližji uporabniški servis.

Izjava EU o skladnosti

S to izjavo potrjujemo, da spodaj omenjeni stroj zaradi svoje zasnove in načina izdelave ustreza temeljnim varnostnim in zdravstvenim zahtevam EU-standardov. Ta izjava izgubi svojo veljavnost, če kdo napravo spremeni brez našega soglasja.

Proizvod: visokotlačni čistilec

Tip: 1.286-xxx

Tip: 1.292-xxx

Tip: 1.441-xxx

Uporabljeni usklajeni standardi:

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3:2013

EN 61000-3-11:2000

EN 62233: 2008

Postopek ocenjevanja skladnosti:

2000/14/ES: Priloga V

Raven zvočne moči dB(A)

Izmerjeno: 85

Zajamčeno: 87

Podpisniki ravnajo po navodilih in s pooblastilom proizvajalca.

H.Jenner

Pooblaščena oseba za dokumentacijo:

S. Reiser

Alfred Kärcher SE & Co. KG

Če naprave ni mogoče shraniti na mestu, zaščitenem pred mrazom:

→ Izpraznite rezervoar za čistilno sredstvo (glejte »Nega in vzdrževanje / po potrebi«). Izpustite vodo. → Skozi napravo prečrpajte v trgovinah dostopno sredstvo proti zmrzovanju.

Opozorilo:

Pri prvi uporabi. . HR 3

Stavljanje u pogon.. HR 4

Rukovanje. HR 4

Transport. HR 6

Skladištenje. HR 6

Njega i održavanje. HR 7

Otklanjanje smetnji. HR 7

• za čišćenje niskotlačnim mlazom i sredstvom za pranje (npr. čišćenje strojeva, vozila, zgrada, alata),
• za čišćenje visokotlačnim mlazom bez sredstva za pranje (npr. čišćenje fasada, terasa, vrtnih strojeva).

Za tvrdokorna zaprljanja preporučujemo strugalo za prljavštinu kao dio posebnog pribora.

Aktiviranje odzračivanja spremnika za ulje

→ Odvijte pričvrsni vijak poklopca uređaja i skinite poklopac. → Odsijecite vrh poklopca posude za ulje. → Pričvrstite poklopac motora.

Nemojte rasprskavati zapaljive tekućine.

Koncentracija sredstva za pranje [% ] (kod maks. protočne količine)

Položaj ventilà za doziranje	1	3	5	7
Koncentracija sred-stva za pranje [%] (kod maks. protočne količine)	0,5 2,5	5 5,0	7,0

Visokotlačna strana je nedovoljno zabrtvljena.

Provjerite zabrtvljenost visokotlačnog crijeva, crijevnih spojeva i ručne prskalice.

• 2 x treperi crveno:

Motor je pregret.

Stikalo naprave preklopite na "0".

Pustite napravo, da se ohladi.

Stikalo naprave preklopite na "I".

• 3 x utripa rdeče:

Napaka v dovodu napetosti.

Sestavni deli naprave. . . . . SR 1

Varnostna opozorila. .SR 1

Namenska uporaba SR 2

Varnostni elementi SR 2

Varstvo okolja .SR2

Pred uporabo. SR 3

Vstavljanje v pogon. SR 4

Upravljanje. SR 4

Transport. SR 6

Skladištenje. SR 6

Nega in vzdrževanje. SR 7

Odpravljanje motenj. SR 7

Sestavni deli naprave

glej ovoj

1 Ročna pršilka EASY!Force 2 Sprožilec 3 Varnostna ročica 4 Visokotlačna cev EASY!Lock 5 Držalo ročne pršilke 6 Ventil za doziranje detergenta 7 Pokrov rezervoarja za detergent 8 Rezervoar za detergent 9 Sesalna cev za detergent s filtrom 10 Pritrdilni vijak pokrova naprave 11 Stikalo naprave 12 Pokrov naprave 13 Manometer 14 Priključek za visok tlak EASY!Lock 15 Del za odlaganje šob 16 Priključek za vodo 17 Fini filter 18 Prikaz nivoja olja 19 Rezervoar za olje 20 Indikator delovnega stanja / motenj 21 Del za odlaganje cevi

22 Odprtina za izpust zraka rezervoarja za detergent 23 Predal za pribor 24 Držalo kabla 25 Boben za navijanje cevi 26 Vrtljivi ročaj 27 Ročaj 28 Slepa matica 29 Šoba 30 Brizgalna cev EASY!Lock 31 Regulacija tlaka / pretoka 32 Varnostna zavora

Barvna oznaka

• Komandni elementi za proces čiščenja so rumeni.
• Komandni elementi za vzdrževanje in servis so svetlo sivi.

Varnostna navodila

• Pred prvo uporabo obvezno preberite varnostna navodila št. 5.951-949.0! Upoštevati je treba ustrezne državne zakonske predpise za razpršilnike tekočin. Upoštevati je treba ustrezne državne zakonske predpise o varstvu pri delu. Razpršilnike tekočin je treba redno preverjati, o rezultatih teh preverjanj pa je treba vsakič sestaviti pisno poročilo.
• Na napravi/priboru ni dovoljeno izvajati nobenih sprememb.

Stopnje nevarnosti

NEVARNOST

Opozorilo, ki označuje neposredno grozečo nevarnost, ki vodi do hudih telesnih poškodb ali smrti.

OPOZORILO

Opozorilo, ki označuje morebitno nevarno situacijo, ki lahko privede do hudih telesnih poškodb ali smrti.

△PREVIDNOST

Opozorilo, ki označuje morebitno nevarno situacijo, ki lahko povzroči lažje telesne poškodbe.

POZOR

Opozorilo, ki označuje morebitno nevarno situacijo, ki lahko povzroči materialno škodo.

Simboli na napravi

Visokotlačni curki so lahko ob nestrokovnem rokovanju

nevarni. Curka ne smete usmerjati proti ljudem, živalim, aktivni električni opremi ali sami napravi.

V skladu z veljavnimi predpisi naprava nikoli ne sme delovati na vodovodnem omrežju brez ločilnika.

Uporabiti je treba ustrezen ločilnik proizvajalca Kärcher ali alternativno ločilnik, ki je v skladu z EN 12729 tip BA.

Aktiviranje odzračevanja rezervoarja za olje

→ Odvijte pritrdilni vijak pokrova naprave in odstranite pokrov. → Odrežite konico pokrova rezervoarja za olje. → Pritrdite pokrov motorja.

Montaža ročne pršilke, cevi za pršenje, šobe

Opomba: Sistem EASY!Lock povezuje komponente hitro in varno s pomočjo hitrega navojnega spoja z enim samim obratom.

Visokotlačno šobo namestite na cev za pršenje. → Namestite in ročno privijte slepo matico (EASY!Lock). → Povežite cev za pršenje z ročno pršilko in jo ročno privijte (EASY!Lock).

Montaža pribora

Pri napravah brez bobna za navijanje cevi:

Visokotlačno cev povežite z ročno pršilko in priključkom za visok tlak na napravi ter jo ročno privijte (EASY!Lock). → Držalo kabla vstavite v stransko odprtino na ročaju.
