GEBRUIKSAANWIJZING HD 10254 S Kärcher

• 1.286-902.0: 75,5 kg; 1.286-903.0: 75,7 kg; 1.286-913.0: 69,1 kg; 1.286-927: 82,5 kg ** 1.286-914.0: 77,5 kg; 1.286-928.0: 86 kg 47IT– 1 Lees vóór het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar. Zie omslagpagina 1 Handspuitpistool EASY!Force 2 Hendel 3 Veiligheidshendel 4 Hogedrukslang EASY!Lock 5 Houder voor handspuitpistool 6 Reinigingsmiddel-doseerapparaat 7 Afsluitdeksel voor reinigingsmiddelre- servoir 8 Reinigingsmiddelreservoir 9 Reinigingsmiddel-zuigslang met filter 10 Bevestigingsschroef apparaatkap 11 Apparaatschakelaar 12 Apparaatkap 13 Manometer 14 Hogedrukaansluiting EASY!Lock 15 Straalpijpopbergvak 16 Wateraansluiting 17 Fijn filter 18 Oliepeilindicatie 19 Oliereservoir 20 Controlelampje Bedrijfstoestand / Sto- ring 21 Slangopbergvak 22 Ontluchting reinigingsmiddelreservoir 23 Accessoiresvak 24 Kabelhouder 25 Slangtrommel 26 Krukhendel 27 Greep 28 Wartelmoer 29 Sproeier 30 Straalbuis EASY!Lock 31 Druk-/volumeregeling 32 Veiligheidspal – Bedieningselementen voor het reini- gingsproces zijn geel. – Bedieningselementen voor het onder- houd en de service zijn lichtgrijs. – Voor de eerste inbedrijfstelling veilig- heidsinstructies nr. 5.951-949.0 in elk geval lezen! – Overeenkomstige nationale voorschrif- ten van de wetgever voor stralers van vloeistoffen in acht nemen. – Overeenkomstige nationale voorschrif- ten van de wetgever inzake ongevallen- preventie in acht nemen. Stralers van vloeistoffen moeten regelmatig gecon- troleerd worden en het resultaat van de controle moet schriftelijk vastgelegd worden. – U mag geen veranderingen aan het ap- paraat / de toebehoren aanbrengen. GEVAAR Verwijzing naar een onmiddellijk dreigend gevaar dat tot ernstige en zelfs dodelijke li- chaamsverwondingen leidt. 몇 WAARSCHUWING Verwijzing naar een mogelijke gevaarlijke situatie die tot ernstige en zelfs dodelijke li- chaamsverwondingen kan leiden. 몇 VOORZICHTIG Verwijzing naar een mogelijk gevaarlijke si- tuatie die tot lichte verwondingen kan lei- den. Inhoudsopgave Apparaat-elementen . . . . . . . . NL 1 Veiligheidsinstructies. . . . . . . . NL 1 Reglementair gebruik . . . . . . . NL 2 Veiligheidsinrichtingen . . . . . . NL 2 Zorg voor het milieu . . . . . . . . NL 3 Voor de inbedrijfstelling. . . . . . NL 3 Inbedrijfstelling . . . . . . . . . . . . NL 4 Bediening . . . . . . . . . . . . . . . . NL 4 Vervoer . . . . . . . . . . . . . . . . . . NL 6 Opslag. . . . . . . . . . . . . . . . . . . NL 7 Onderhoud . . . . . . . . . . . . . . . NL 7 Hulp bij storingen . . . . . . . . . . NL 8 Toebehoren en reserveonderde- len . . . . . . . . . . . . . . . . . . . . . . NL 9 Garantie . . . . . . . . . . . . . . . . . NL 9 EU-conformiteitsverklaring . . . NL 9 Technische gegevens . . . . . . . NL 10 Apparaat-elementen Kleurmarkering Veiligheidsinstructies Gevarenniveaus 48 NL– 2 LET OP Verwijzing naar een mogelijke gevaarlijke situatie die tot materiele schade kan leiden. Hogedrukstralen kunnen ge- vaarlijk zijn wanneer ondeskun- digen het apparaat bedienen. U mag de straal mag niet richten op personen, dieren, onder stroom staande voorwerpen of de hogedrukreiniger zelf. Conform de geldige voorschriften mag het apparaat nooit zonder sy- steemscheider aan het drinkwater- net gebruikt worden. Er moet een geschikte systeemscheider van de firma KÄRCHER of alternatief een systeem- scheider conform EN 12729 type BA ge- bruikt worden. Water dat door een systeemscheider is ge- stroomd, wordt als niet-drinkbaar be- schouwd. 몇 VOORZICHTIG Sluit de systeemscheider altijd aan de wa- tertoevoer en nooit direct aan het apparaat aan. Deze hogedrukreiniger uitsluitend gebrui- ken – voor het reinigen met de lagedrukstraal en reinigingsmiddel (bv. reinigen van machines, voertuigen, bouwwerken, werktuigen), – voor reinigen met hogedrukstraal zon- der reinigingsmiddel (bv. reinigen van gevels, terrassen, tuingereedschap). Voor hardnekkig vuil raden wij de vuilfrees als bijzondere toebehoren aan. Eisen aan de waterkwaliteit: LET OP Als hogedrukmedium mag uitsluitend schoon water worden gebruikt. Verontreini- gingen geven aanleiding tot vroegtijdige slijtage of afzettingen in het apparaat. Als gerecycleerd water wordt gebruikt, mo- gen de volgende grenswaarden niet over- schreden worden. Beveiligingselementen dienen ter bescher- ming van de gebruiker en mogen niet bui- ten gebruik gesteld worden of in de functie omgaan worden. Bij het verlagen van de waterhoeveelheid met de druk-/volumeregeling gaat de over- stroomklep open en stroomt een deel van het water terug naar de zuigkant van de pomp. Als de bedieningshendel aan het hand- spuitpistool losgelaten wordt, schakelt de drukschakelaar de pomp uit, de hogedruk- straal stopt. Als de bedieningshendel aan- getrokken wordt, schakelt de pomp op- nieuw in. Overstroomklep en drukschakelaar zijn in de fabriek ingesteld en verzegeld. Instelling uitsluitend door de klantendienst. Symbolen op het apparaat Reglementair gebruik pH-waarde 6,5...9,5 elektrische geleidbaarheid

/l) IJzer < 0,5 mg/l Mangaan < 0,05 mg/l Koper < 2 mg/l Actieve chloor < 0,3 mg/l vrij van kwalijke geurtjes

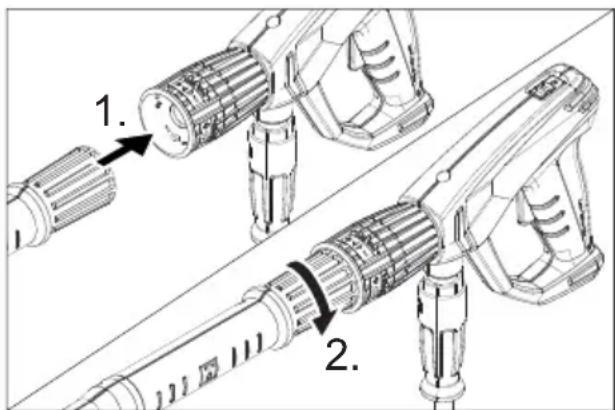

• Maximum in totaal 2000 µS/cm ** Testvolume 1 l, afzettijd 30 min *** geen abrasieve stoffen Veiligheidsinrichtingen Overstroomklep met drukschakelaar 49NL– 3 Elektrische en elektronische apparaten be- vatten vaak onderdelen die een potentieel gevaar kunnen vormen voor de menselijke gezondheid en het milieu als ze foutief wor- den gebruikt of niet correct worden afge- voerd. Deze onderdelen zorgen er desal- niettemin voor dat het apparaat naar beho- ren functioneert. Apparaten die dit symbool dragen, mogen niet met het huisvuil wor- den afgevoerd. Aanwijzingen betreffende de inhouds- stoffen (REACH) Huidige informatie over de inhoudsstoffen vindt u onder: www.kaercher.com/REACH – De inhoud van de verpakking controle- ren bij het uitpakken. – Bij transportschade onmiddellijk de handelaar op de hoogte brengen. Oliepeilaanduiding aflezen bij een rechtopstaand apparaat. Het oliepeil moet boven beide wijzers liggen. Bevestigingsschroef van de apparaatkap losdraaien, apparaatkap verwijderen. Punt van het oliereservoirdeksel afsnij- den. Apparaatkap bevestigen. Opmerking: Het EASY!Lock-systeem ver- bindt componenten door een snelschroef- verbinding met slechts één omdraaiing snel en veilig. Hogedruksproeier op de straalbuis steken. Wartelmoer monteren en handvast aan- draaien (EASY!Lock). Straalbuis met handspuitpistool verbinden en handvast aandraaien (EASY!Lock). Hogedrukslang met handspuitpistool en hogedrukaansluiting van het appa- raat verbinden en handvast aandraaien (EASY!Lock). Kabelhouder laten vastklikken in de zij- delingse boring op de greep. Krukhendel in de slangtrommelas ste- ken en laten klikken. hogedrukslang voor het oprollen ge- strekt leggen. Hogedrukslang in gelijkmatige lagen op de slangtrommel wikkelen door aan de krukhendel te draaien. Draairichting zo- danig kiezen dat de hogedrukslang niet geknikt wordt. Zorg voor het milieu Het verpakkingsmateriaal is her- bruikbaar. Deponeer het verpak- kingsmateriaal niet bij het huis- houdelijk afval, maar bied het aan voor hergebruik. Onbruikbaar geworden appara- ten bevatten waardevolle mate- rialen die geschikt zijn voor her- gebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen. Batterijen, olie en dergelijke stof- fen mogen niet in het milieu be- landen. Verwijder overbodig ge- worden apparatuur daarom via geschikte inzamelpunten. Voor de inbedrijfstelling Uitpakken Oliepeil controleren Ontluchting oliereservoir activeren Handspuitpistool, straalbuis en sproeier monteren Toebehoren monteren Bij apparaten zonder slangtrommel: Bij apparaten met slangtrommel:

50 NL– 4 Hogedrukslang met handspuitpistool verbinden en handvast aandraaien (EASY!Lock). 몇 WAARSCHUWING Gevaar voor letsel! Apparaat, toebehoren, toevoerleidingen en aansluitingen moeten in een perfecte toestand zijn. Als dat niet het geval is, mag het apparaat niet gebruikt worden. 몇 GEVAAR Verwondingsgevaar door elektrische schok – Het apparaat moet zeker met een stek- ker aangesloten worden op het elektri- citeitsnet. Een niet-scheidbare verbin- ding met het stroomnet is verboden. De stekker dient voor de netscheiding. – Apparaat uitsluitend aansluiten op wis- selstroom. – Minimumzekering van het stopcontact (zie technische gegevens). – De maximaal toegelaten netimpedantie aan het elektrische aansluitpunt (zie Technische gegevens) mag niet over- schreden worden. In geval van ondui- delijkheden in verband met de netimpe- dantie aan uw aansluitpunt neemt u best contact op met uw electriciteits- maatschappij. – Verlengingskabel met een voldoende grote diameter gebruiken (zie „Techni- sche gegevens“) en volledig van de ka- beltrommel wikkelen. Aansluitwaarden zie typeplaatje/Techni- sche gegevens. Netsnoer afwikkelen en op de grond leggen. Netstekker in een stopcontact steken. 몇 WAARSCHUWING Voorschriften van de watermaatschappij in acht nemen. Conform de geldige voorschriften mag het apparaat nooit zonder sy- steemscheider aan het drinkwater- net gebruikt worden. Er moet een geschikte systeemscheider van de firma KÄRCHER of alternatief een systeemscheider conform EN 12729 type BA gebruikt worden. Water dat door een systeemscheider is ge- stroomd, wordt als niet-drinkbaar be- schouwd. Aansluitwaarden zie Technische gegevens. Toevoerslang (minimumlengte 7,5 m, minimumdiameter 1'') aan de wateraan- sluiting van het apparaat en aan de wa- tertoevoer (bijvoorbeeld waterkraan) aansluiten. Instructie: De toevoerslang wordt niet meegeleverd. Open de watertoevoer. Zuigslang met filter (bestelnummer 4.440-238.0) aan de wateraansluiting vastschroeven. Apparaat ontluchten: Sproeier losschroeven. Apparaat laten draaien tot het water zon- der luchtbellen uit de straalpijp komt. Apparaat uitschakelen en sproeier op- nieuw vastschroeven. GEVAAR Verwondingsgevaar! Gebruik het apparaat nooit zonder gemonteerde straalpijp. Con- troleer de straalpijp voor elk gebruik op ste- vigheid. De schroefverbinding van de straalpijp moet handvast aangespannen zijn. Explosiegevaar! Verstuif geen brandbare vloeistoffen. Bij het gebruik van het apparaat in gevaar- lijke bereiken (bv. tankstations) moeten de overeenkomstige veiligheidsvoorschriften in acht genomen worden. Gevaar voor letsel! Bij het werken hand- spuitpistool en straalbuis met beide handen vasthouden. Gevaar voor letsel! De hendel en de veilig- heidshendel mogen tijdens de werking niet vastgeklemd worden. Inbedrijfstelling Elektrische aansluiting Wateraansluiting Aansluiting aan de waterleiding Water aanzuigen uit open reservoirs Bediening 51NL– 5 Gevaar voor letsel! Bij defecte veiligheids- hendel klantenservice consulteren. Verwondingsgevaar door hogedrukwater- straal. Voor elk gebruik met het apparaat de veiligheidshendel aan het handspuitpi- stool naar voren schuiven. 몇 VOORZICHTIG Motoren alleen reinigen op plaatsen met overeenkomstige olieafscheider (milieube- scherming). Handspuitpistool openen: Veiligheids- hendel en hendel bedienen. Handspuitpistool sluiten: Veiligheids- hendel en hendel loslaten. Instructie: Het apparaat is uitgerust met een druk- schakelaar. De motor draait alleen als het handspuitpistool geopend is. Hogedrukslang volledig van de slang- trommel afrollen. Apparaatschakelaar op "I" zetten. Controlelampje brandt groen. Handspuitpistool ontgrendelen, daar- voor de vergrendelingspal naar achte- ren schuiven. Handspuitpistool openen. GEVAAR Let er bij het instellen van de druk-/hoeveel- heidsregeling op dat de schroefverbinding van de straalpijp niet loskomt. Werkdruk en waterhoeveelheid instel- len (+/-) door aan de druk- en volumere- geling te draaien (traploos). Instructie: Bij de kleinste transporthoeveelheid zorgt de afvalwarmte van de motor voor een wa- terverwarming van ongeveer 15 °C. 몇 WAARSCHUWING Ongeschikte reinigingsmiddelen kunnen het apparaat en het te reinigen object be- schadigen. Alleen reinigingsmiddelen ge- bruiken die vrijgegeven zijn door Kärcher. Aanbevolen dosering en instructies bij de reinigingsmiddelen in acht nemen. Ter mi- lieubescherming zuinig omspringen met reinigingsmiddelen. Veiligheidsinstructies op de reinigingsmid- delen in acht nemen. Kärcher-reinigingsmiddelen garanderen een storingsvrije werking. Laat u adviseren of vraag onze catalogus of informatiebla- den van de reinigingsmiddelen aan. Reinigingsmiddelreservoir vullen. GEVAAR Gevaar voor letsel! Schakel het apparaat uit voor een vervanging van de sproeiers en bedien het handspuitpistool tot het ap- paraat drukloos is. Handspuitpistool beveiligen, daarvoor de vergrendelingspal naar voren schui- ven. Hogedruksproeier vervangen door een lagedruksproeier (grootte 250, acces- soires). Reinigingsmiddel-doseerapparaat op gewenste concentratie stellen. Reinigingsmiddelconcentratie [%] (bij max. volume) Reinigingsmiddel in geringe hoeveelheid op het droge oppervlak sproeien en laten inwerken (niet laten opdrogen!). Spoel losgeraakt vuil er met de hoge- drukstraal af. Na het gebruik de filter in zuiver water dompelen. Doseerklep op de hoogste concentratie draaien. Apparaat starten en gedurende een minuut schoonspoelen. Handspuitpistool sluiten. Het apparaat wordt uitgeschakeld. Handspuitpistool beveiligen, daarvoor de vergrendelingspal naar voren schui- ven. Handspuitpistool openen/sluiten Werken met hoge druk Werking met reinigingsmiddel Stand doseerven- tiel

Reinigingsmiddel- concentratie [%] (bij max. volume) 0,5 2,5 5,0 7,0 Aanbevolen reinigingsmethode Werking onderbreken 52 NL– 6 Na de onderbreking: Handspuitpistool ontgrendelen, daar- voor de vergrendelingspal naar achte- ren schuiven. Handspuitpistool openen. Het apparaat wordt opnieuw ingescha- keld. Binnen de bedrijfsklaarheid start het appa- raat bij het openen van het handspuitpi- stool. Het controlelampje brandt groen. Indien het handspuitpistool gedurende 30 minuten gesloten blijft, stopt de bedrijfs- klaarheid. Het controlelampje knippert groen. Apparaatschakelaar op „0“ stellen. Kort wachten. Apparaatschakelaar op "I" zetten. Het apparaat kan door de klantendienst op permanente werking ingesteld worden. Watertoevoer sluiten. Handspuitpistool openen. Pomp met apparaatschakelaar inscha- kelen en 5-10 seconden laten draaien. Handspuitpistool sluiten. Apparaatschakelaar op „0/OFF“ stellen. Stekker alleen met droge handen uit het stopcontact trekken. Wateraansluiting verwijderen. Handspuitpistool bedienen tot het ap- paraat drukvrij is. Handspuitpistool beveiligen, daarvoor de vergrendelingspal naar voren schui- ven. GEVAAR Verbrandingsgevaar door heet water Rest- water dat zich in het uitgeschakelde appa- raat bevindt, kan heet worden. Bij het ver- wijderen van de slang van de watertoevoer kan het verhitte water eruitspuiten en brandwonden veroorzaken. Neem de slang pas weg als het apparaat afgekoeld is. Handspuitpistool in de houder steken. Hogedrukslang oprollen en over het slangopbergvak hangen.

Hogedrukslang op de slangtrommel wikkelen. Greep van de krukhendel in- schuiven om de slangtrommel te blok- keren. Aansluitkabel rond de kabelhouder wik- kelen. LET OP Vorst vernielt het onvolledig leeggemaakte apparaat. Apparaat op een vorstvrije plaats bewaren. Reinigingsmiddelreservoir leegmaken (zie „Verzorging en onderhoud/Naar behoefte“). Water aflaten. Gebruikelijk antivriesmiddel door het apparaat pompen. Instructie: Gebruik courant antiviriesmiddel voor au- to's op basis van glycol. Behandelingsvoorschriften van de fabri- kant van het antivriesmiddel in acht nemen. Apparaat max. 1 minuut laten draaien tot de pomp en de leidingen leeg zijn. 몇 VOORZICHTIG Verwondings- en beschadigingsgevaar! Neem bij het transport het gewicht van het apparaat in acht. LET OP Hendel tijdens het transport beschermen tegen beschadiging. Voor het transport op lange trajecten het apparaat aan het greep achter zich aan trekken. Als het apparaat liggend getranspor- teerd wordt, het reinigingsmiddelreser- voir leegmaken. Bedrijfsklaarheid Bedrijfsklaarheid resetten Apparaat uitschakelen Apparaat opslaan Vorstbescherming Indien een vorstvrije plaats niet mogelijk is: Vervoer 53NL– 7 Bij het transport in voertuigen moet het apparaat conform de geldige richtlijnen beveiligd worden tegen verschuiven en kantelen. 몇 VOORZICHTIG Gevaar voor lichamelijk letsel en beschadi- ging! Let op het gewicht van het apparaat bij opslag. Het apparaat mag alleen binnen worden opgeborgen. GEVAAR Verwondingsgevaar door onverwacht star- tend apparaat en elektrische schok Voor alle werkzaamheden aan het appa- raat moet het apparaat uitgeschakeld en de stekker uitgetrokken worden. Instructie: Oude olie mag enkel door de voorziene verzamelpunten afgevoerd worden. Geef afgewerkte olie hier af. Het vervuilen van het milieu met oude olie is strafbaar. Met uw handelaar kunt u een regelmatige veiligheidsinspectie afspreken of een on- derhoudscontract afsluiten. Gelieve ons advies te vragen. Aansluitkabel controleren op schade (ge- vaar door elektrische schok), beschadigde aansluitkabel onmiddellijk laten vervangen door een geautoriseerde klantendienst / elektrotechnisch vakman. Hogedrukslang controleren op bescha- diging (barstgevaar). Beschadigde hogedrukslang onmiddel- lijk vervangen. Apparaat (pomp) op dichtheid controleren. 3 druppels water per minuut zijn toege- laten en kunnen ontsnappen aan de on- derkant van het apparaat. Bij sterkere ondichtheid de klantendienst raadple- gen. Oliepeil controleren. Bij melkachtige olie (water in de olie) onmiddellijk de klantendienst contacteren. Fijn filter reinigen. Apparaat drukloos maken. Bevestigingsschroef van de apparaatkap losdraaien, apparaatkap verwijderen. Deksel met filter eraf schroeven. Filter met schoon water of perslucht rei- nigen. In omgekeerde volgorde weer in elkaar zetten. Filter aan de reinigingsmiddel-zuig- slang reinigen. Laat het onderhoud van het apparaat uitvoeren door de klantenservice. Olie vervangen. Instructie: Oliehoeveelheid en -soort zie „Technische gegevens“. Bevestigingsschroef van de apparaatkap losdraaien, apparaatkap verwijderen. Olieaftapschroef vooraan op de motor- behuizing losdraaien. Olie in opvangbak aflaten. Olieaflaatschroef indraaien. Nieuwe olie langzaam vullen; luchtbel- len moeten ontsnappen. Deksel van het oliereservoir aanbren- gen. Apparaatkap bevestigen. Reinigingsmiddelreservoir leegmaken en reinigen Afsluitdeksel voor het reinigingsmiddel- reservoir met zuigslang eruittrekken. Apparaat op de achterkant leggen. Reinigingsmiddelreservoir leegmaken en reinigen Opslag Onderhoud Veiligheidsinspectie/ onderhoudscontract Voor elke werking Wekelijks Alle 500 bedrijfsuren, minstens jaarlijks Olieverversing Indien nodig 54 NL– 8 GEVAAR Verwondingsgevaar door onverwacht star- tend apparaat en elektrische schok – Voor alle werkzaamheden aan het ap- paraat moet het apparaat uitgeschakeld en de stekker uitgetrokken worden. – Laat elektrische onderdelen enkel con- troleren en repareren door de geautori- seerde klantenservice. – Raadpleeg bij storingen die in dit hoofd- stuk niet worden vermeld, in geval van twijfel en bij een uitdrukkelijke instructie de geautoriseerde klantenservice. Het controlelampje geeft bedrijfstoestan- den (groen) en storingen (rood) aan. Terugstellen: Apparaatschakelaar op „0“ stellen. Kort wachten. Apparaatschakelaar op "I" zetten. – Lampje brandt continu groen: apparaat is bedrijfsklaar. – 1 keer knipperen groen: bedrijfsklaarheid na 30 minuten afgelopen. Het apparaat is na 30 minuten continue werking uitgeschakeld (veiligheid bij opengebarsten hogedrukslang). – 1 keer knipperen rood: hogedrukkant ondicht. Hogedrukslang, slangverbindingen en handspuitpistool op dichtheid controleren. – 2 keer knipperen rood: motor te heet. Apparaatschakelaar op „0“ stellen. Apparaat laten afkoelen. Apparaatschakelaar op „I“ stellen. – 3 keer knipperen rood: Fout in de spanningtoevoer. Netaansluiting en netzekeringen con- troleren. – 4 keer knipperen rood: Stroomopname te groot. Klantendienst raadplegen. bedrijfsklaarheid is afgelopen. Contro- lelampje knippert groen. Apparaat uit- en opnieuw inschakelen. Aansluitkabel controleren op schade. Bij een elektrisch defect moet de klan- tendienst geraadpleegd worden. Sproeier op „Hogedruk“ stellen. Sproeier reinigen/vervangen. Fijn filter reinigen, zo nodig vernieuwen. Apparaat ontluchten (zie „Inbedrijfstel- ling“). Watertoevoerhoeveelheid controleren (zie Technische gegevens). Alle toevoerleidingen naar de pomp con- troleren. Indien nodig de klantendienst raadple- gen. 3 druppels water per minuut zijn toegelaten en kunnen ontsnappen aan de onderkant van het apparaat. Bij sterkere ondichtheid de klantendienst raadplegen. Bij sterkere ondichtheid het apparaat door de klantendienst laten controleren. Zuigleidingen voor water en reinigings- middel controleren op ondichtheid. Apparaat ontluchten (zie „Inbedrijfstel- ling“). Fijn filter reinigen. Indien nodig de klantendienst raadplegen. Hogedruksproeier vervangen door de meegeleverde lagedruksproeier. Reinigingsmiddel-zuigslang met filter controleren/reinigen. Terugslagklep in de aansluiting van de reinigingsmiddel-zuigslang reinigen/ vervangen. Reinigingsmiddel-doseerapparaat ope- nen of controleren/reinigen. Hulp bij storingen Controlelampje Bedrijfstoestandenindicatie Storingsindicatie Apparaat draait niet Apparaat komt niet op druk Pomp ondicht Pomp klopt Reinigingsmiddel wordt niet aangezogen 55NL– 9 Ontluchtingsopening van het reini- gingsmiddelreservoir in de behuizing reinigen. Indien nodig de klantendienst raadple- gen. Gebruik alleen origineel toebehoren en ori- ginele reserveonderdelen. Deze garande- ren dat het apparaat veilig en zonder storin- gen functioneert. Informatie over het toebehoren en de re- serveonderdelen vindt u op www.kaer- cher.com. In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepa- lingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kos- ten binnen de garantietermijn, mits een ma- teriaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de ga- rantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerk- plaats en neem uw aankoopbewijs mee. Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fun- damentele veiligheids- en gezondheidsei- sen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht. De ondergetekenden handelen in opdracht en met volmacht van de directie. Documentatieverantwoordelijke: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2019/04/01 Toebehoren en reserveonderdelen Garantie EU-conformiteitsverklaring Product: Hogedrukreiniger Type: 1.286-xxx Type: 1.292-xxx Type: 1.441-xxx Van toepassing zijnde EU-richtlijnen 2006/42/EG (+2009/127/EG) 2014/30/EU 2000/14/EG Toegepaste geharmoniseerde normen EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 61000–3–11: 2000 EN 62233: 2008 Toegepaste conformiteitsbeoordelings- procedure 2000/14/EG: Bijlage V Geluidsvermogensniveau dB(A) Gemeten: 85 Gegarandeerd: 87 Chairman of the Board of Management Director Regulatory Affairs & Certification 56 NL– 10 Technische gegevens HD 10/25 S HD 10/25 S Plus HD 10/25 SX Plus HD 13/18 S Plus HD 13/18 SX Plus Spanningaansluiting Spanning V 400/420 230 400 230 Stroomsoort Hz 3~ 50 Aansluitvermogen kW 9,2 8,8 9,2 Zekering (trage, char. C) A 16 25 16 25 Beveiligingsklasse IPX5 Maximum toegelaten netimpedantie Ohm (0,145+j0,090) Verlengingskabel 10 m mm

4–4– Wateraansluiting Toevoertemperatuur (max.) °C 60 Toevoerhoeveelheid (min.) l/h (l/min) 1200 (20) 1400 (23,3) Zuighoogte uit open reservoir (20 °C) m 0,5 Toevoerdruk (max.) MPa (bar) 1 (10) Capaciteit Werkdruk water (met standaardsproeier) MPa (bar) 3...25 (30...250)

• (30 p. 230
• ) 3 p. 18
• (30 p. 180
• ) Sproeiergrootte van de standaardsproeier 047 050 080 Max. bedrijfsoverdruk MPa (bar) 27,5 (275) 25,3 (253) 19,8 (198) Volume l/h (l/min) 500 p. 1000
• (8,3 ,67) p. 16

(8,3...21,67) Aanzuiging reinigingsmiddel l/h (l/min) 0...80 (0...1,3) Reactiedruk van het handspuitpistool (max.) N6268 Bepaalde waarden conform EN 60335-2-79 Hand-arm vibratiewaarde Handspuitpistool m/s

<2,5 Onzekerheid K m/s

dB(A) 72 Onzekerheid K

dB(A) 87 Bedrijfsstoffen Oliehoeveelheid l 1,2 Oliesoort SAE 90 Maten en gewichten Lengte mm 560 Breedte mm 500 Hoogte mm 1090 Gewicht zonder accessoires (SX) kg * ** 84 (84,5) Inhoud reinigingsmiddelreservoir l 6
