ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HDS 2000 Super Kärcher

Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια-

βάστε αυτές τις πρωτότυπες οδηγίες χρήσης, ενεργήστε σύμφωνα με αυτές και κρατήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη.

– Πριν από την πρώτη χρήση διαβάστε οπωσδήποτε τις υποδείξεις ασφαλείας αρ. 5.951-949.0!
- Σε περίπτωση βλαβών κατά τη μεταφορά ειδοποιήστε αμέσως τον αντιπρόσωπό σας.
– Κατά την αποσυσκευασία ελέγξτε το περιεχόμενο του πακέτου.

Πίνακας περιεχομένων

Προστασία περιβάλλοντος . . . EL 1

Διαβάθμιση κινδύνων ..... EL 1

Στοιχεία της συσκευής. . . . . . EL 2

Σύμβολα στη συσκευή. . . . . . . EL 3

Χρήση σύμφωνα με τους κανο- νισμούς .... EL 3

Υποδείξεις ασφαλείας ..... EL 4

Διατάξεις ασφαλείας ..... EL 4

'Εναρξη λειτουργίας. . . . . . . . EL 4

Χειρισμός ...... EL 6

Αποθήκευση . . . . . . . . . . . . EL 10

Μεταφορά .... EL 10

Φροντίδα και συντήρηση. . . . . EL 10

Αντιμετώπιση βλαβών. . . . . . EL 12

Εγγύηση . . . . . . . . . . . . . . . EL 14

Εξαρτήματα και ανταλλακτικά . EL 14

Δήλωση Συμμόρφωσης των ΕΕ ΕL 14

Τεχνικά χαρακτηριστικά. ..... EL 15

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανα- κυκλώσιμα. Μην πετάτε τις συ- σκευασίες στα οικιακά απορρίμ- ματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης.

Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε σύστημα επαναχρησιμοποίησης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για το λόγο αυτόν η διάθεση παλιών συσκευών πρέπει να γίνεται σε κατάλληλα συστήματα συλλογής.

Το μηχανέλαιο, το πετρέλαιο θέρμανσης, το καύσιμο ντίζελ και η βενζίνη δεν πρέπει να καταλήγουν στο περιβάλλον. Προστατέψτε το έδαφος και αποσύρετε παλιά λάδια με οικολογικό τρόπο.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση:

Υποδείξεις για άμεσα επαπειλούμενο κίνδυ- νο, ο οποίος μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδείξεις για μια δυνητικά επικίνδυνη κα- τάσταση, η οποία μπορεί να έχει ως συνέ- πεια σοβαρό ή θανάσιμο τραυματισμό.

ΔΠΡΟΣΟΧΗ

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επικίνδυνη κατάσταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες.

Σύνοψη

Στοιχεία της συσκευής

Εικόνα 1

1 Ασφάλεια καπακιού
2 Κάλυμμα μηχανής
3 Άνοιγμα πλήρωσης απορρυπαντικού (2x)
4 Ράγες για περονοφόρο ανυψωτικό μη- χάνημα
5 Ελαστικός σωλήνας υψηλής πίεσης EASY!Lock
6 Άκαμπτος σωλήνας ψεκασμού EASY!Lock
7 Ακροφύσιο υψηλής πίεσης
8 Μοχλός ασφαλείας
9 Σετ σύνδεσης νερού
10 Σκανδάλη
11 Μάνταλο ασφαλείας του πιστολέτου χειρός
12 Πιστόλι ψεκασμού χειρός EASY!Force
13 Ρυθμιστής πίεσης/ποσότητας στο πι- στολέτο χειρός
14 Καλώδιο ρεύματος
15 Σφράγιστρο
16 Υποδοχή υψηλής πίεσης EASY!Lock - διπλή
17 Τροχαλία διεύθυνσης με φρένο ακινη- τοποίησης
18 Υδραυλική σύνδεση
19 Ράφι για τον σωλήνα ψεκασμού (αμφίπλευρα)
20 Άνοιγμα πλήρωσης καυσίμου
21 Λαβή μεταφοράς
22 Πεδίο χειρισμού
23 Θήκη εξαρτημάτων
24 Παράθυρο οπτικού ελέγχου με ένδειξη βλάβης/συντήρησης
25 Καπάκι θήκης εξαρτημάτων
26 Σύντομες οδηγίες λειτουργίας
27 Άνοιγμα πλήρωσης για υγρό αποσκλη- ρυντικό

Πεδίο χειρισμού

Εικόνα 2

Α Διακόπτης συσκευής
Β Ρυθμιστής θερμοκρασίας
C Βαλβίδα ρύθμισης δόσης απορρυπα- ντικού
D M α ν ό μ ε τ ρ o

1 Ενδεικτική λυχνία καυσίμου
2 Ενδεικτική λυχνία υγρού αποσκληρυντι- κού
3 Ενδεικτική λυχνία απορρυπαντικού
4 Ενδεικτική λυχνία κατεύθυνσης περι- στροφής
5 Διακόπτης αυτόματης δοσολόγησης απορρυπαντικού (AUTO CHEM)
6 Ενδεικτική λυχνία παροχής απορρυπα- ντικού για AUTO CHEM
7 Ενδεικτική λυχνία συντήρησης
8 Ενδεικτική λυχνία βλάβης

Σχεδιάγραμμα ροής

Εικόνα 3

1 Υδραυλική σύνδεση
2 Ψύξη νερού κινητήρα 1
3 Ψύξη νερού κινητήρα 2
4 Φίλτρο νερού
5 Δοχείο με πλωτήρα 1
6 Δοχείο αποσκληρυντικού υγρού
7 Ηλεκτρομαγνητική βαλβίδα αποσκλη- ρυντικού υγρού
8 Δοχείο με πλωτήρα 2
9 Αντλία υψηλής πίεσης 1
10 Αντλία υψηλής πίεσης 2
11 Βαλβίδα υπερχείλισης
12 Διακόπτης πίεσης, 10 bar
13 Βαλβίδα αντεπιστροφής
14 Διακόπτης πίεσης, 30 bar
15 Διακόπτης πίεσης, 100 bar
16 Αποσβεστήρας κραδασμών
17 Μανόμετρο
18 Βαλβίδα ασφάλειας
19 Ασφάλεια έλλειψης νερού
20 Αποσβεστήρας κραδασμών
21 Θερμαντήρας διαρκείας
22 Ανεμιστήρας καυστήρα
23 Αντλία καυσίμου
24 Βαλβίδα έλλειψης καυσίμου
25 Έλεγχος φλόγας

26 Δεξαμενή καυσίμου
27 Ρυθμιστής θερμοκρασίας
28 Πώμα εξόδου υψηλής πίεσης 2
29 Πιστολέτο χειρός
30 Ακροφύσιο υψηλής πίεσης
31 Διπλή δοσομετρική βαλβίδα απορρυ- παντικού
32 Нлектропаγνητική βαλβίδα απορρυπα- ντικού 1
33 Нлектропаγνητική βαλβίδα απορρυπα- ντικού 2
34 Αισθητήρας στάθμης απορρυπαντικού 1 με φίλτρο
35 Αισθητήρας στάθμης απορρυπαντικού 2 με φίλτρο
36 Δεξαμενή απορρυπαντικού 1
37 Δεξαμενή απορρυπαντικού 2

Αναγνωριστικό χρώματος

– Τα χειριστήρια για τη διαδικασία καθα- ρισμού είναι κίτρινα.
- Τα χειριστήρια για τη συντήρηση και το σέρβις είναι ανοικτά γκρίζα.

Σύμβολα στη συσκευή

Ο ψεκασμός με υψηλή πίεση μπορεί να αποδειχτεί επικίνδυ-

νος σε περίπτωση μη προσήκουσας χρήσης. Η δέσμη δεν πρέπει να κατευθύνεται πάνω σε άτομα, ζώα, ενεργοποιημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συσκευή.

⚠️ KINΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας!

Οι εργασίες στην ηλεκτρική εγκατάστα- ση πρέπει να εκτελούνται μόνο από ει- δικευμένους ηλεκτρολόγους.
Στη διάρκεια όλων των εργασιών, κλείστε την τάση της εγκατάστασης. Για το σκοπό αυτόν, γυρίστε τον κεντρικό διακόπτη στο "0" και ασφαλίστε τον για μην ενεργοποιηθεί κατά λάθος.

Χρήση σύμφωνα με τους κανονισμούς

Καθαρισμός: μηχανών, οχημάτων, κτιρίων, εργαλείων, προσόψεων, βεραντών, εργαλείων κηπουρικής κ.τ.λ.

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού! Σε περίπτωση λει- τουργίας σε πρατήρια βενζίνης ή άλλους επικίνδυνους χώρους, να τηρούνται οι ανά- λογες προδιαγραφές ασφαλείας.

Λύματα που περιέχουν ορυκτέλαια δεν επιτρέπεται να καταλήγουν στο υπέδαφος, στα ύδατα ή στο σύστημα αποχέτευσης. Συνεπώς το πλύσιμο κινητήρων ή της κάτω πλευράς οχημάτων επιτρέπεται μόνο σε κατάλληλους χώρους που διαθέτουν διαχωριστή λαδιών.

Απαιτήσεις ποιότητας του νερού: ΠΡΟΣΟΧΗ

Ως μέσο υψηλής πίεσης χρησιμοποιείτε μόνο καθαρό νερό. Οι ρύποι προκαλούν πρόωρη φθορά και προσκόλληση ιζημάτων στη συσκευή και τα παρελκόμενα.

Σε χρήση με ανακυκλωμένο νερό δεν πρέπει να υπάρξει υπέρβαση των ακόλουθων οριακών τιμών.

Τιμή pH 6,5...9,5
ηλεκτρική αγωγιμότητα * Αγ	γωγιμότηταφρέσκου νερού+1200 μS/cm
υλικό επικάθισης ** < 0,5 mg/l
υλικό φιλτραρίσματος *** <	50 mg/l
Υδρογονάνθρακες < 20 mg/l
Χλωρίδια < 300 mg/l
Θειικό οξύ < 240 mg/l
Ασβέστιο < 200 mg/l
Ολική σκληρότητα < 28 °dH	< 50 °TH< 500 ppm (mg CaCO_3 /l)
Σίδηρος	< 0,5 mg/l
Μαγγάνιο	< 0,05 mg/l
Χαλκός	< 2 mg/l
Ενεργό χλώριο	< 0,3 mg/l
χωρίς δυσάρεστες οσμές
* Μέγιστο συνολικά 2000 μS/cm** Όγκος δοκιμής 1 l, χρόνος δημιουργίαςιζήματος 30 λεπτά*** χωρίς διαβρωτικά υλικά

Υποδείξεις ασφαλείας

• Δώστε προσοχή στις εκάστοτε προδιαγραφές της εθνικής νομοθεσίας σχετικά με τις εκπομπές υγρών.
• Δώστε προσοχή στις εκάστοτε διατάξεις της εθνικής νομοθεσίας σχετικά με την αποτροπή ατυχημάτων Οι συσκευές εκπομπής υγρών θα πρέπει να υποβάλλονται σε έλεγχο σε τακτικά διαστήματα και τα αποτελέσματα του ελέγχου θα πρέπει να καταγράφονται και να φυλάσσονται.
• Η διάταξη θέρμανσης της συσκευής είναι μια μονάδα καύσης. Οι μονάδες καύσης θα πρέπει να υποβάλλονται τακτικά σε έλεγχο, σύμφωνα με τις εκάστοτε προδιαγραφές της εθνικής νομοθεσίας.
• Στη συσκευή και τα παρελκόμενα δεν επιτρέπεται να γίνει καμία τροποποίηση.

Διατάξεις ασφαλείας

Τα συστήματα ασφαλείας χρησιμεύουν για την προστασία του χρήστη και δεν επιτρέπεται να τεθούν εκτός λειτουργίας ή να αγνοηθεί η λειτουργία τους.

Βαλβίδα υπερχείλισης με δύο διακόπτες

– Κατά τη μείωση της πίεσης της ποσότητας νερού με τη διάταξη ρύθμισης πίεσης και ποσότητας του πιστολέτου χειρός, ανοίγει η βαλβίδα υπερχείλισης και ένα μέρος του νερού επιστρέφει στην πλευρά αναρρόφησης αντλίας.
– Εάν κλείσει το πιστολέτο, με αποτέλεσμα όλο το νερό να επιστρέφει στην πλευρά αναρρόφησης της αντλίας, ο πρεσσοστάτης της βαλβίδας υπερχείλισης απενεργοποιεί την αντλία.
– Εάν ανοίξετε πάλι το πιστολέτο, τότε ο διακόπτης πίεσης στην κεφαλή του κυλίνδρου ενεργοποιεί εκ νέου την αντλία. Η βαλβίδα υπερπλήρωσης ρυθμίζεται και μολυβδοσφραγίζεται στο εργοστάσιο. Η ρύθμισή της γίνεται αποκλειστικά από την υπηρεσία εξυπηρέτησης πελατών.

Βαλβίδα ασφάλειας

– Η βαλβίδα ασφάλειας ανοίγει σε περίπτωση βλάβης της βαλβίδας υπερπλήρωσης.
Η βαλβίδα ασφάλειας ρυθμίζεται και μολυβδοσφραγίζεται στο εργοστάσιο. Η ρύθμισή της γίνεται αποκλειστικά από την υπηρεσία εξυπηρέτησης πελατών.

Ασφάλεια έλλειψης νερού

– Η ασφάλεια έλλειψης νερού αποτρέπει την ενεργοποίηση του καυστήρα σε περίπτωση έλλειψης νερού.
– Το φίλτρο αποτρέπει τη ρύπανση της ασφάλειας και πρέπει να καθαρίζεται τακτικά.

Έναρξη λειτουργίας

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού! Η συσκευή, τα πα- ρελκόμενα, τα καλώδια τροφοδοσίας και οι συνδέσεις πρέπει να είναι σε άψογη κατά- σταση. Εάν δεν είναι σε άψογη κατάσταση, η συσκευή δεν επιτρέπεται να χρησιμοποι- ηθεί.

→ Ασφαλίστε το φρένο ακινητοποίησης.

Συναρμολόγηση της λαβής μεταφοράς

Εικόνα 4

→ Τοποθετήστε τις δύο λαβές στη συσκευή.

Συναρμολόγηση του πιστολέτου χειρός, του σωλήνα ψεκασμού, του ακροφυσίου και του ελαστικού σωλήνα υψηλής πίεσης

Υπόδειξη: Χάρη σε ένα γρήγορο σπείρωμα το σύστημα EASY!Lock συνδέει εξαρτήματα γρήγορα και σίγουρα με μια μόνο περιστροφή.

Εικόνα 5

→ Συνδέστε το σωλήνα ψεκασμού με το πιστόλι και σφίξτε με το χέρι (EASY!Lock).
→ Στο σωλήνα ψεκασμού συνδέστε το ακροφύσιο υψηλής πίεσης.

→ Τοποθετήστε το παξιμάδι και σφίξτε το με το χέρι (EASY!Lock).
→ Συνδέστε το σωλήνα υψηλής πίεσης με το πιστόλι ψεκασμού και την υποδοχή υψηλής πίεσης της συσκευής και σφίξτε με το χέρι (EASY!Lock).

Ελέγξτε τη στάθμη λαδιού της αντλίας υψηλής πίεσης

→ Ανοίξτε το καπό της συσκευής.
→ Κόψτε τις άκρες του καλύμματος του δοχείου λαδιού.
→ Ελέγξτε τη στάθμη λαδιού στα δοχεία λαδιού.
To μηχάνημα δεν πρέπει να τεθεί σε λει- τουργία, αν η στάθμη λαδιού είναι κάτω από την ένδειξη "MIN".
→ Αν χρειάζεται, συμπληρώστε λάδι (βλέπε Τεχνικά χαρακτηριστικά).

Πλήρωση με καύσιμο

⚠️KINDYNOΣ

Κίνδυνος έκρηξης! Χρησιμοποιείτε αποκλειστικά καύσιμο ντίζελ ή ελαφρό πετρέλαιο θέρμανσης. Δεν επιτρέπεται να χρησιμοποιείτε ακατάλληλα καύσιμα, όπως π.χ. βενζίνη.

ΠΡΟΣΟΧΗ

Κίνδυνος ζημιάς! Μη λειτουργείτε ποτέ τη συσκευή με το δοχείο καυσίμων άδειο. Διαφορετικά θα καταστραφεί η αντλία καυσίμου.

→ Γεμίστε με καύσιμο
→ Κλείστε το σφράγισμα του ντεποζίτου.
→ Σκουπίστε το καύσιμο που υπερχείλισε.

Πλήρωση με υγρό αποσκληρυντικό

– Το αποσκληρυντικό υγρό εμποδίζει την επασβέστωση της θερμαντικής σπείρας κατά τη λειτουργία με ασβεστούχο νερό βρύσης. Προστίθεται στάγδην στο στόμιο του δοχείου με πλωτήρα.
– Η δόση έχει ρυθμιστεί από το εργοστάσιο για μέτριο βαθμό σκληρότητας νερού.
– Αυτή η ρύθμιση μπορεί να προσαρμοστεί στις τοπικές συνθήκες από την υπηρεσία εξυπηρέτησης πελατών.

Υπόδειξη: Ένα δείγμα αποσκληρυντικού υγρού περιλαμβάνεται στο παραδοτέο υλικό.

→ Προσθέστε αποσκληρυντικό υγρό RM 110 στο αντίστοιχο άνοιγμα πλήρωσης (λευκό δοχείο).

Εργασία χωρίς αποσκληρυντικό υγρό

Σε περίπτωση λειτουργίας με μαλακό νερό (π.χ. βρόχινο νερό) δεν χρειάζεται αποσκληρυντικό υγρό.

→ Αφαιρέστε το καπάκι του ανοίγματος πλήρωσης για το αποσκληρυντικό υγρό.
→ Τοποθετήστε τα συνοδευτικά ελατήρια χαμηλά στα πουντέλια του καπακιού.
→ Επανατοποθετήστε το καπάκι.

Υπόδειξη: Έτοι δεν θα αναβοσβήνει συνε- χώς η ενδεικτική λυχνία αποσκληρυντικού υγρού.

Υπόδειξη: Σε περίπτωση λειτουργίας με νερό βρύσης, αυτά τα ελατήρια πρέπει να αφαιρεθούν ξανά.

Πλήρωση απορρυπαντικού

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού!

– Χρησιμοποιείτε αποκλειστικά προϊόντα της εταιρίας Karcher.
– Μη χρησιμοποιήσετε ποτέ διαλύτες (βενζίνη, ακετόνη, αραιωτικά κ.τ.λ.).
-Αποφεύγετε κάθε επταφή με τα μάπια και το δέρμα.
– Λάβετε υπόψη τις υποδείξεις ασφάλει- ας και χειρισμού του κατασκευαστή των απορρυπαντικών.

Η εταιρία Karcher προσφέρει μεγάλη γκάμα απορρυπαντικών και μέσων περιποίησης για κάθε χρήση.

Ο έμπορος θα σας προσφέρει ευχαρίστως τις συμβολές του.

→ Γεμίστε με απορρυπαντικό.

Σύνδεση νερού

Σχετικά με τις τιμές σύνδεσης, βλέπε Τεχνικά χαρακτηριστικά.

→ Συνδέστε έναν ελαστικό σωλήνα προσαγωγής (ελάχιστο μήκος 7,5 μέτρα, ελάχιστη διάμετρος 3/4") στη σύνδεση νερού του μηχανήματος και στην προσαγωγή νερού (π.χ. στην κάνουλα της βρύσης).

Υπόδειξη: Ο ελαστικός σωλήνας τροφοδοσίας δεν περιλαμβάνεται στη συσκευασία.

Αναρροφήστε νερό από το δοχείο

Εαν επιθυμείτε να αναρροφήσετε νερό από ένα εξωτερικό δοχείο, είναι απαρραίτητη η παρακάτω μετασκευή:

→ Αφαιρέστε τις συνδέσεις νερού από τις κεφαλές της αντλίας.
→ Ξεβιδώστε τους επάνω ελαστικούς σω- λήνες προσαγωγής προς τα δοχεία με πλωτήρα και συνδέστε τους στις κεφα- λές της αντλίας.
→ Συνδέστε τον εύκαμπτο σωλήνα αναρρόφησης (διάμετρος τουλάχιστον 3/4") με το φίλτρο (εξάρτημα) στο υδραυλικο σύστημα.

Εως ότου αναρροφήσει η αντλία νερό, θα πρέπει:

→ Ρυθμίστε την πίεση/ποσότητα στη μέγιστη τιμή.
→ συνδέσετε τη δοσομετρική βαλβίδα του απορρυπαντικού.

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού και βλάβης! Μην αναρροφάτε ποτέ νερό από δοχείο πόσιμου νερού. Μην αναρροφάτε ποτέ υγρά που περιέχουν διαλύτες όπως αραιωτικά χρωμάτων, βενζίνη, λάδια ή αφιλτράριστο νερό. Οι στεγανοποιητικές φλάντζες της συσκευής δεν είναι ανθεκτικές στους διαλύτες. Το νέφος ψεκασμού διαλυτών είναι πολύ εύφλεκτο, εκρηκτικό και τοξικό.

Ηλεκτρολογικές συνδέσεις

• Σχετικά με τις τιμές σύνδεσης βλέπε Τε- χνικά χαρακτηριστικά και Πινακίδα τύ- που.
  – Η ηλεκτρική σύνδεση πρέπει να γίνει από ηλεκτρολόγο και να ανταποκρίνεται στο ΙΕС 60364-1.

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού λόγω ηλεκτροπληξίας!

• Τα ακατάλληλα ηλεκτρικά καλώδια προέκτασης μπορεί να είναι επικίνδυνα. Σε υπαίθριους χώρους χρησιμοποιείτε μόνο εγκεκριμένους και αντιστοίχως επισημασμένους ηλεκτρικούς αγωγούς προέκτασης με επαρκή διατομή.
• Ξετυλίγετε πάντα τελείως τους αγωγούς προέκτασης.
• Το βύσμα και η σύνδεση του καλωδίου προέκτασης που χρησιμοποιείτε πρέπει να είναι αδιάβροχα.

ΠΡΟΣΟΧΗ

Δεν επιτρέπεται η υπέρβαση της μέγιστης επιτρεπόμενης αντίστασης δικτύου στο σημείο ηλεκτρικής σύνδεσης (βλ. τεχνικά χαρακτηριστικά). Εάν δεν είστε βέβαιοι για την αντίσταση δικτύου στο σημείο σύνδεσης, επικοινωνήστε με την εταιρεία ηλεκτροδότησης.

Χειρισμός

⚠️KINDYNOΣ

Κίνδυνος έκρηξης! Μην ψεκάζετε εύφλεκτα υγρά.

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού! Μην χρησιμοποιείτε ποτέ τη συσκευή χωρίς να έχετε συναρμολογήσει το σωλήνα ψεκασμού. Πριν από κάθε χρήση ελέγχετε την καλή έδραση του σωλήνα ψεκασμού. Η κοχλιωτή σύνδεση του σωλήνα ψεκασμού πρέπει να σφίξει καλά με το χέρι.

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού! Κατά την εργασία κρατάτε πάντα το πιστόλι και το σωλήνα ψεκασμού και με τα δύο χέρια.

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού! Κατά τη λειτουργία δεν επιτρέπεται το κλείδωμα της σκανδάλης του πιστολέτου ούτε και του μοχλού ασφάλισης.

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού! Εάν ο μοχλός ασφάλισης χαλάσει απευθυνθείτε στην υπηρεσία εξυπηρέτησης πελατών.

ΠΡΟΣΟΧΗ

Κίνδυνος ζημιάς! Μη λειτουργείτε ποτέ τη συσκευή με το δοχείο καυσίμων άδειο. Διαφορετικά θα καταστραφεί η αντλία καυσίμου.

Άνοιγμα/κλείσιμο του πιστολέτου ψεκασμού

→ Άνοιγμα του πιστολέτου χειρός: Πατήστε το μοχλό ασφάλισης και τη σκανδάλη.
→ Κλείσιμο του πιστολέτου χειρός: Αφήστε το μοχλό ασφάλισης και τη σκανδάλη.

Εξαέρωση της συσκευής

→ Ανοίξτε την προσαγωγή νερού.
→ Αφήστε το μηχάνημα να λειτουργήσει χωρίς τον ελαστικό σωλήνα υψηλής πίεσης, έως ότου εξέλθει νερό χωρίς φυσαλίδες.
→ Σφίξτε τον ελαστικό σωλήνα υψηλής πίεσης στην υποδοχή υψηλής πίεσης.

ή → Απενεργοποιήστε και ενεργοποιήστε επανειλημμένα τη συσκευή με ανοικτό το πιστολέτο χειρός ανά 10 δευτερόλεπτα, έως ότου από το ακροφύσιο υψηλής πίεσης εξέλθει νερό χωρίς φυσαλίδες.

Αντικατάσταση του ακροφυσίου

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού! Πριν την αλλαγή ακροφυσίων απενεργοποιήστε τη συσκευή και ενεργοποιήστε το πιστολέτο χειρός, έως ότου εκτονωθεί η πίεση στη συσκευή.

→ Ασφαλίστε το πιστόλι ψεκασμού σπρώχνοντας την ασφάλεια προς τα εμπρός.

→ Αντικαταστήστε το ακροφύσιο. Η γωνία ψεκασμού είναι καθοριστική για την αποτελεσματικότητα της δέσμης υψηλής πιέσης. Συνήθως χρησιμοποιείται μπεκ πλατιάς δέσμης 25° (περιλαμβάνεται στο υλικό που παραδίδεται μαζί με τη συσκευή).

Ακροφύσια που παρέχονται ως εξοπλισμός

Μπεκ πλήρους δέσμης 0°

ια επίμονους ρύπους

Μπεκ πλατιάς δέσμης 40°

για ευαίσθητες επιφάνειες και ελαφριά ρύπανση

Φρέζα ρύπων

για παχιές στρώσεις επίμονων ρύπων

Γωνιακό ακροφύσιο vario

με ρυθμιζόμενη γωνία ψεκασμού

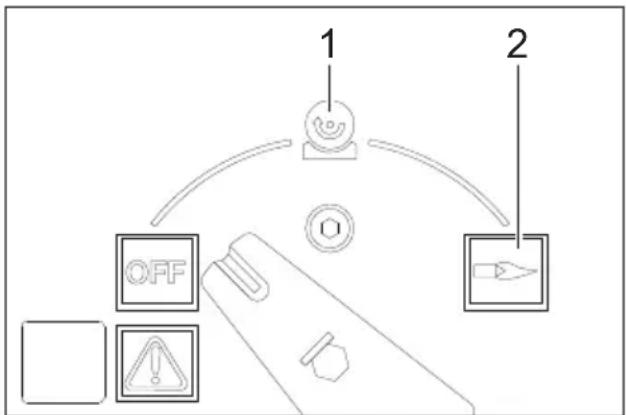

Τύποι λειτουργίας

OFF = Off

1 Λειτουργία με κρύο νερό
2 Λειτουργία με καυτό νερό

Ενεργοποίηση της μηχανής

→ Ρυθμίστε το διακόπτη συσκευής στη θέση "OFF" και συνδέστε το βύσμα στην πρίζα.

Υπόδειξη: Εάνη κατεύθυνση περιστροφής του κινητήρα είναι λανθασμένη, το ηλεκτρονικό σύστημα απενεργοποιεί τον κινητήρα έπειτα από μερικά δευτερόλεπτα και η ενδεικτική λυχνία κατεύθυνσης περιστροφής ανάβει. Αντιμετώπιση βλάβης, βλ. "Βοήθεια σε περίπτωση βλάβης".

→ Ρυθμίστε το διακόπτη της συσκευής στον επιθυμητό τύπο λειτουργίας.

Ρύθμιση πίεσης εργασίας και ποσότητας μεταφοράς

Ρύθμιση πίεσης/ποσότητας στο πιστολέτο

→ Ρυθμίστε την πίεση εργασίας και την παροχή (χωρίς διαβαθμίσεις) με περιστροφή του ρυθμιστή πίεσης και ποσότητας (+/-) του πιστολέτου χειρός.

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού! Κατά τη ρύθμιση της πίεσης/ποσότητας, φροντίστε να μην χαλαρώσει η κοχλιωτή σύνδεση του σωλήνα ψεκασμού.

Τα δύο σετ αντλίας ελέγχονται μέσω του διακόπτη πίεσης ανάλογα με τις ανάγκες.

Λειτουργία με απορρυπαντικό

– Προστατέψτε το περιβάλλον κάνοντας οικονομία στη χρήση των απορρυπαντικών.
- Το απορρυπαντικό πρέπει να είναι κα- τάλληλο για την επιφάνεια που πρόκει- ται να καθαριστεί.

'Ελεγχος απορρυπαντικού, μη autóματα

→ Ρυθμίστε το διακόπτη αυτόματης δοσο- λόγησης απορρυπαντικού (AUTO CHEM) στη θέση "0".
→ Ρυθμίστε τη βαλβίδα δοσολόγησης απορρυπαντικού στο επιθυμητό απορρυπαντικό (CHEM 1 ή CHEM 2) και επιλέξτε την επιθυμητή συμπύκνωση.
→ Μετά το άνοιγμα του πιστολέτου χειρός προστίθεται μια δόση του επιθυμητού απορρυπαντικού.

Έλεγχος απορρυπαντικού, αυτόματα

→ Ρυθμίστε το διακόπτη αυτόματης δοσο- λόγησης απορρυπαντικού (AUTO CHEM) στη θέση "1".
→ Ρυθμίστε τη βαλβίδα δοσολόγησης απορρυπαντικού στο επιθυμητό απορρυπαντικό (CHEM 1 ή CHEM 2) και επιλέξτε την επιθυμητή συμπύκνωση.
→ Ανοίξτε το πιστολέτο χειρός. Δεν προστίθεται απορρυπαντικό στη δέσμη υψηλής πίεσης.

→ Κλείστε το πιστολέτο χειρός και ανοίξτε το ξανά εντός 3 δευτερολέπτων. Προστίθεται μια δόση απορρυπαντικού στη δέσμη υψηλής πίεσης.

Ανάβει η ενδεικτική λυχνία παροχής απορρυπαντικού.

Εάν το πιστολέτο χειρός παραμένει κλειστό για περισσότερα από 3 δευτερόλεπτα, διακόπτεται η παροχή απορρυπαντικού.

Μετά το κλείσιμο του πιστολέτου χει- ρός, η παροχή απορρυπαντικού διακό- πτεται και η ενδεικτική λυχνία παροχής απορρυπαντικού σβήνει.

Για να προσθέσετε ξανά απορρυπαντικό, ανοίξτε το πιστολέτο χειρός, κλείστε το και ανοίξτε το ξανά εντός 3 δευτερολέπτων.

Λειτουργία με 2 πιστολέτα χειρός

Η συσκευή διαθέτει 2 εξόδους υψηλής πίεσης.

→ Ξεβιδώστε το πώμα της δεύτερης εξόδου υψηλής πίεσης.
→ Συνδέστε το δεύτερο πιστολέτο χειρός με ελαστικό σωλήνα υψηλής πίεσης (εξοπλισμός).
→ Τοποθετήστε ακροφύσια υψηλής πίεσης με μέγεθος 25052 και στους δύο χαλύβδινους σωλήνες.

Τα δύο σετ αντλίας τίθενται σε λειτουργία ανάλογα με τις ανάγκες.

Καθαρισμός

→ Ρυθμίστε την πίεση/θερμοκρασία και τη συγκέντρωση του απορρυπαντικού ανάλογα με την επιφάνεια που πρόκειται να καθαρίσετε.

Υπόδειξη: Κατευθύνετε αρχικά τη ριπή υψηλής πίεσης από μεγαλύτερη απόσταση στο προς καθαρισμό αντικείμενο, για να αποφύγετε ζημίες που μπορεί να προκληθούν λόγω της υψηλής πίεσης.

Προτεινόμενη μέθοδος καθαρισμού

• Διάλυση ρύπων:
  → Ψεκάστε μικρή ποσότητα απορρυπαντικού και αφήστε το να δράσει για 1...5 λεπτά χωρίς να στεγνώσει.

- A φ α í ρ ε σ η ρ ú π

→ Ξεπλένετε τους διαλυμένους ρύπους, ψεκάζοντας με ριπή υψηλής πίεσης.

Λειτουργία με κρύο νερό

→ Ρυθμίστε το διακόπτη της συσκευής στο σύμβολο "Κρύο νερό".

Λειτουργία με καυτό νερό

Συνιστώνται οι παρακάτω θερμοκρασίες καθαρισμού:

- Ελαφρές ακαθαρσίες 30-50 °C

- Λευκωματούχες ακαθαρσίες, π.χ. στη βιομηχανία τροφίμων μέγ. 60 °C

- Καθαρισμός αυτοκινήτων, καθαρισμός μηχανών 60-90 °C

⚠️KINDYNOΣ

Κίνδυνος εγκαυμάτων!

→ Ρυθμίστε το ρυθμιστή θερμοκρασίας στην επιθυμητή θερμοκρασία.

→ Ρυθμίστε το διακόπτη της συσκευής στο σύμβολο "Καυτό νερό".

Υπόδειξη: Κατά την μεταβολή της πίεσης εργασίας και της ποσότητας άντλησης αλλάζει και η θερμοκρασία του νερού.

Διακοπή λειτουργίας

→ Αν αφήσετε ελεύθερο το μοχλό (τη σκανδάλη), το μηχάνημα σταματά να λειτουργεί. Ασφαλίστε το πιστόλι ψεκασμού σπρώ- χνοντας την ασφάλεια προς τα εμπρός.

→ Απασφαλίστε το πιστόλι ψεκασμού σπρώχνοντας την ασφάλεια προς τα πίσω. Παπώντας ξανά το μοχλό (τη σκανδάλη) θέτετε το μηχάνημα και πάλι σε λειτουργία.

Εάν το πιστολέτο δεν κλείσει/παραμείνει ανοικτό για περισσότερο από 30 λεπτά, τότε η αντλία απενεργοποιείται αυτόματα για λόγους ασφαλείας

→ Κλείστε και ανοίξτε ξανά το διακόπτη της συσκευής, για να την επανενεργοποιήσετε.

ω v :

Μετά τη λειτουργία με απορρυπαντικό

→ Ρυθμίστε τη βαλβίδα ρύθμισης δόσης απορρυπαντικού στο "0".

→ Ρυθμίστε το διακόπτη της συσκευής στο σύμβολο "Κρύο νερό".

→ Ξεπλύνετε καλά τη συσκευή για τουλά- χιστον 1 λεπτό με ανοικτό το πιστολέτο χειρός.

Απενεργοποίηση της συσκευής

⚠️KINDYNOΣ

Κίνδυνος πρόκλησης εγκαυμάτων από καυτό νερό! Ύστερα από τη λειτουργία με καυτό νερό, η συσκευή πρέπει να λειτουργήσει για τουλάχιστον δύο λεπτά με κρύο νερό και ανοιχτό πιστολέτο, ώστε να κρυώσει.

→ Κλείστε την προσαγωγή νερού.

→ Ανοίξτε το πιστολέτο χειρός.

→ Ενεργοποιήστε την αντλία από το διακόπτη και αφήστε την να λειτουργήσει 5-10 δευτερόλεπτα.

→ Κλείστε το πιστολέτο χειρός.

→ Ρυθμίστε το διακόπτη της συσκευής στη θέση "OFF".

→ Αποσυνδέετε το βύσμα του ρευματολή- πτη από την πρίζα μόνο με στεγνά χέ- ρια.

→ Αποσυνδέστε την παροχή νερού.

→ Ενεργοποιήστε το πιστολέτο, έως ότου διαπιστώσετε ότι η συσκευή δεν βρίσκεται υπό πίεση.

→ Ασφαλίστε το πιστόλι ψεκασμού σπρώ- χνοντας την ασφάλεια προς τα εμπρός.

Αντιπαγετική προστασία

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς! Ο παγετός καταστρέφει τη συσκευή εάν δεν αποστραγγισθεί εντελώς το νερό από αυτήν.

→ Αποθηκεύετε τη συσκευή σε χώρο στον οποίο δεν επικρατεί παγετός.

Αν η συσκευή συνδεθεί σε καπνοδόχο, λάβετε υπόψη τα εξής:

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιών από τον ψυ- χρό αέρα που εισχωρεί μέσω της καπνοδό- χου.

→ Αποσυνδέετε τη συσκευή από την καπνοδόχο όταν επικρατούν εξωτερικές θερμοκρασίες κάτω του 0 °C.

Αν δεν είναι δυνατή η αποθήκευση με προστασία από παγετό, η συσκευή πρέπει να τίθεται εκτός λειτουργίας

Διακοπή της λειτουργίας

Σε περίπτωση μακροχρόνιας διακοπής της λειτουργίας της συσκευής ή εάν δεν υπάρχει δυνατότητα αποθήκευσης σε χώρο που προστατεύεται από τον παγετό:

→ Αδειάστε το δοχείο απορρυπαντικού.
→ Αδειάζετε το νερό.
→ Ξεπλύνετε τη συσκευή με αντιπηκτικό.

Αδειάστε το νερό

→ Ξεβιδώστε τον εύκαμπτο σωλήνα τροφοδοσίας νερού και τον εύκαμπτο σωλήνα υψηλής πίεσης.
→ Ξεβιδώστε τον αγωγό τροφοδοσίας στον πυθμένα του λέβητα και περιμένετε να αδειάσει η θερμαντική αντίσταση.
→ Αφήστε τη συσκευή να λειτουργήσει το πολύ για 1 λεπτό μέχρι να αδειάσουν η αντλία και οι σωληνώσεις.

Ξεπλύνετε τη συσκευή με αντιπηκτικό μέσο

Υπόδειξη: Λάβετε υπόψη τους κανόνες χειρισμού του κατασκευαστή του αντιψυκτικού.

→ Συμπληρώστε ένα αντιπηκτικό ευρείας κυκλοφορίας στο δοχείο με πλωτήρα.
→ Ενεργοποιήστε τη συσκευή (χωρίς καυστήρα), έως ότου ξεπλυθεί πλήρως η συσκευή

'Ετσι επιτυγχάνεται επίσης και κάποια αντιδιαβρωτική προστασία.

Αποθήκευση

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής.

Μεταφορά

ΠΡΟΣΟΧΗ

Κατά τη μεταφορά προστατέψτε τη σκανδά- λη από ζημιά.

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της συσκευής.

→ Κατά τη μεταφορά με οχήματα, ασφαλίστε τη συσκευή έναντι ενδεχόμενης ολίσθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες οδηγίες.

Φροντίδα και συντήρηση

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού από αθέλητη ενεργοποίηση της συσκευής και ηλεκτροπληξία. Πριν από κάθε εργασία στη συσκευή, απενεργοποιήστε τη συσκευή και αποσυνδέστε το φις από την πρίζα.

→ Κλείστε την παροχή νερού.
→ Ανοίξτε το πιστολέτο χειρός.
→ Ενεργοποιήστε την αντλία από το διακόπτη και αφήστε την να λειτουργήσει 5-10 δευτερόλεπτα.
→ Κλείστε το πιστολέτο χειρός.
→ Ρυθμίστε το διακόπτη της συσκευής στη θέση "OFF".
→ Αποσυνδέετε το βύσμα του ρευματολή- πτη από την πρίζα μόνο με στεγνά χέ- ρια.
→ Αποσυνδέστε την παροχή νερού.
→ Ενεργοποιήστε το πιστολέτο χειρός έως ότου διαπιστώσετε ότι η συσκευή δεν βρίσκεται υπό πίεση.
→ Ασφαλίστε το πιστόλι ψεκασμού σπρώ- χνοντας την ασφάλεια προς τα εμπρός.
→ Αφήστε τη συσκευή να κρυώσει.

Οι αντιπρόσωποι της εταιρίας Κδrcher παρέχουν πληροφορίες σχετικά με τους τακτικούς ελέγχους ασφαλείας καθώς και τη σύναψη σύμβασης συντήρησης.

Χρονικά διαστήματα συντήρησης

Μετά από 500 ώρες λειτουργίας, τουλάχιστον ετησίως

→ Απευθυνθείτε για τη συντήρηση της συσκευής στην υπηρεσία εξυπηρέτησης πελατών.

Η ενδεικτική λυχνία συντήρησης ανάβει

Η ενδεικτική λυχνία συντήρησης ανάβει, εάν καταστούν απαραίτητες ορισμένες εργασίες συντήρησης με βάση τις ώρες λειτουργίας.

→ Ειδοποιήστε την υπηρεσία εξυπηρέτησης πελατών.

Απαραίτητες εργασίες συντήρησης

– Ελέγξτε τη στεγανότητα των συνδέσε-ων υψηλής πίεσης.– Καθαρίστε το ρεζερβουάρ και το φίλτροκαυσίμων.

– Ελέγξτε τη στεγανότητα της αντλίας.– Αλλάξτε το λάδι στην αντλία.– Καθαρίστε το φίλτρο της σύνδεσης νε-ρού και στα δύο δοχεία με πλωτήρα.– Καθαρίστε το φίλτρο μπροστά από τηνασφάλεια έλλειψης νερού.

– Καθαρίστε τη σκουριά από τη θερμα-ντική αντίσταση. *– Αφαιρέστε τα άλατα από τη θερμαντικήαντίσταση. *– Καθαρίστε/αντικαταστήστε ηλεκτρόδιαανάφλεξης. *– Καθαρίστε/αντικαταστήστε το ακροφύ-σιο καυστήρα. *– Ρυθμίστε τον καυστήρα. *

– Ελέγξτε τη βαλβίδα υπερχείλισης τηςαντλίας για διαρροές. *– Ελέγξτε τον ελαστικό σωλήνα υψηλήςπίεσης. *– Καθαρίστε το πιστολέτο χειρός.– Ελέγξτε το συλλέκτη πίεσης. *

* Εκτέλεση από την υπηρεσία εξυπηρέτησης πελατών.

Καθαρισμός της δεξαμενής καυσίμου

→ Αποσυναρμολογήστε το καπό της συσκευής, τη λαβή και το καπάκι του πίνακα διακοπτών.
→ Αφαιρέστε τη δεξαμενή.
→ Διαθέστε τα υπολείμματα των καυσίμων στο κατάλληλο σύστημα διαχείρισης απορριμμάτων.
→ Ξεπλύνετε καλά τη δεξαμενή και αφήστε την να στεγνώσει.
→ Αντικαταστήστε το φίλτρο καυσίμου.

'Ελεγχος της αντλίας για διαρροές

3 σταγόνες ανά λεπτό είναι επιτρεπτές και μπορεί να στάζουν από την κάτω πλευρά της συσκευής.

→ Εάν η συσκευή παρουσιάζει σημαντική διαρροή πρέπει να ελεγχθεί από την υπηρεσία εξυπηρέτησης πελατών.

Αλλάξτε λάδια

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς! Αν τα λάδια παρουσιάζουν γαλακτώδη μορφή, ειδοποιήστε αμέσως την υπηρεσία εξυπηρέτησης πελατών της εταιρίας Kärcher.

→ Έχετε διαθέσιμο ένα δοχείο συλλογής για περίπου1 λίτρο λαδιού.
→ Ξεβιδώστε τον κοχλία αποστράγγισης λαδιού.

Η διάθεση των αναλωθέντων λαδιών πρέπει να γίνεται με οικολογικό τρόπο ή σε ειδικές εγκαταστάσεις συλλογής αποβλήτων.

→ Βιδώστε πάλι σφιχτά τον κοχλία απο- στράγγισης.
→ Συμπληρώστε αργά λάδι στο δοχείο λαδιού μέχρι την ένδειξη MAX.

Υπόδειξη: Πρέπει να είναι δυνατή η διαφυγή των φυσαλίδων αέρα.

Για τον τύπο του λαδιού και την ποσότητα πλήρωσης, δείτε τα Τεχνικά Στοιχεία.

Καθαρίστε το φίλτρο μπροστά από την ασφάλεια έλλειψης νερού

□ Ξεβιδώστε τον ελαστικό σωλήνα από την κεφαλή αντλίας προς το μπλοκ ασφαλείας.
Βιδώστε τον κοχλία Μ8 στην οπή του φίλτρου και αφαιρέστε το φίλτρο.
Καθαρίστε το φίλτρο.

Αντιμετώπιση βλαβών

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού από αθέλητη ενεργοποίηση της συσκευής και ηλεκτροπληξία. Πριν από κάθε εργασία στη συσκευή, απενεργοποιήστε τη συσκευή και αποσυνδέστε το φις από την πρίζα.

Ανάβει η ενδεικτική λυχνία βλάβης

Ανοίξτε το κάλυμμα του χώρου αποθήκευσης.
□ Διαβάστε την ηλεκτρονική ένδειξη σφάλματος.
Αντιμετωπίστε τη βλάβη όπως αναφέρεται παρακάτω.

'Evδειξη

F

1

Αντιμετώπιση της βλάβης

Αυξήστε την ποσότητα του εισερχόμενου νερού.
Καθαρισμός του φίλτρου παροχής νε- ρού.
Καθαρίστε το φίλτρο μπροστά από την ασφάλεια έλλειψης νερού.

'Evδειξη

F

2

Αντιμετώπιση της βλάβης

Αντικαταστήστε τον διακόπτη Ριντ της ασφάλειας έλλειψης νερού (υπηρεσία εξυπηρέτησης πελατών).
Καθαρίστε την ασφάλεια έλλειψης νε- ρού (υπηρεσία εξυπηρέτησης πελα- τών).

'Evδειξη

F

3

Αντιμετώπιση της βλάβης

Αντιμετωπίστε τη διαρροή στο σύστημα υψηλής πίεσης.

'Ενδειξη

F

4

Αντιμετώπιση της βλάβης

Αφαιρέστε τη σκουριά από τη θερμανική σπείρα (υπηρεσία εξυπηρέτησης πελατών).
Ρυθμίστε τον καυστήρα (υπηρεσία εξυπηρέτησης πελατών).
Αντικαταστήστε το θερμοστάτη απαερί- ων (υπηρεσία εξυπηρέτησης πελατών).

'Evδειξη

F

5

Αντιμετώπιση της βλάβης

Ελέγξτε τις ασφάλειες και την τάση και στις 3 φάσεις (υπηρεσία εξυπηρέτησης πελατών).
Αντικαταστήστε το διακόπτη πίεσης αέρος (υπηρεσία εξυπηρέτησης πελατών).

'Evδειξη

F

6

Αντιμετώπιση της βλάβης

Ελέγξτε τη στάθμη πλήρωσης της δεξα- μενής καυσίμου.
Ελέγξτε τη λειτουργία του καυστήρα (υπηρεσία εξυπηρέτησης πελατών).
Ελέγξτε το ακροφύσιο καυσίμου, τα ηλεκτρόδια ανάφλεξης και το καλώδιο ανάφλεξης, και αντικαταστήστε τα κατά περίπτωση (υπηρεσία εξυπηρέτησης πελατών).
Καθαρίστε τον καυστήρα (υπηρεσία εξυπηρέτησης πελατών).
Καθαρίστε τον αισθητήρα φλόγας και αντικαταστήστε τον κατά περίπτωση.

'Evδειξη

F

7

Αντιμετώπιση της βλάβης

- Κινητήρας υπερφορτωμένος/υπερθερ- μασμένος

→ Ρυθμίστε το διακόπτη της συσκευής στη θέση "0" και αφήστε τον κινητήρα να κρυώσει για τουλάχιστον 5 λεπτά.
→ Εαν επαναληφθεί η βλάβη αργότερα, καλέστε την υπηρεσία εξυπηρέτησης πελατών προκειμένου να ελέγξει τη συσκευή.

Ανάβει η ενδεικτική λυχνία καυσίμου

→ Γεμίστε με καύσιμο
→ Ελέγξτε τη λειτουργία του αισθητήρα στάθμης καυσίμου.

Ανάβει η ενδεικτική λυχνία υγρού αποσκληρυντικού

→ Γεμίστε με υγρό αποσκληρυντικό.
→ Καθαρίστε τα ηλεκτρόδια στο δοχείο αποσκληρυντικού υγρού.

Ανάβει η ενδεικτική λυχνία απορρυπαντικού

→ Συμπληρώστε απορρυπαντικό.

Ανάβει η ενδεικτική λυχνία κατεύθυνσης περιστροφής

→ Βγάλτε το φις από την πρίζα.
→ Περιστρέψτε τη διάταξη αλλαγής πολικότητας του βύσματος κατά 180°.
→ Εισάγετε τον ρευματολήπτη στην πρίζα.

Η συσκευή δεν παράγει καμία πίεση

→ Συμπληρώστε απορρυπαντικό εάν εί- ναι άδειο το δοχείο.
→ Ρυθμίστε τη βαλβίδα ρύθμισης δόσης απορρυπαντικού στο "0".
→ Κάνε απαερίωση της συσκευής, βλ. "Χειρισμός/Απαερίωση της συσκευής".
→ Καθαρίστε το φίλτρο της σύνδεσης νε- ρού και των δύο δοχείων με πλωτήρα.

→ Ελέγξτε την παροχή του νερού (βλ. Τεχνικά χαρακτηριστικά).
→ Ελέγξτε τους αγωγούς προσαγωγής προς την αντλία υψηλής πίεσης για διαρροές ή έμφραξη.

Η αντλία χτυπά

→ Ελέγξτε όλους τους αγωγούς προσαγωγής προς την αντλία υψηλής πίεσης, καθώς και το σύστημα απορρυπαντικού, για διαρροές ή έμφραξη.
→ Κάνε απαερίωση της συσκευής, βλ. "Χειρισμός/Απαερίωση της συσκευής".

Συσκευή δεν κάνει αναρρόφηση απορρυπαντικού

→ Καθαρίστε τον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού με το φίλτρο.
→ Καθαρίστε τη δοσομετρική βαλβίδα απορρυπαντικού.
→ Τραβήξτε τον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού στην κεφαλή αντλίας και χαλαρώστε τη βαλβίδα αντεπιστροφής με ένα αμβλύ αντικείμενο.
→ Ελέγξτε όλους τους ελαστικούς σωλήνες αναρρόφησης απορρυπαντικού και τις συνδέσεις για διαρροές.
→ Ελέγξτε τις ηλεκτρομαγνητικές βαλβίδες απορρυπαντικού.

Ο καυστήρας δεν ανάβει

→ Γεμίστε με καύσιμο
→ Ελέγξτε την αντλία καυσίμου.
→ Καθαρίστε το φίλτρο μπροστά από την ασφάλεια έλλειψης νερού.
→ Αντικαταστήστε το φίλτρο καυσίμου.
→ Καθαρίστε τον αισθητήρα φλόγας του ηλεκτρικού συστήματος παρακολούθησης φλόγας.

Υπηρεσία εξυπηρέτησης πελατών

Αν δεν διορθωθεί η βλάβη, πρέπει να γίνει έλεγχος της συσκευής από την υπηρεσία εξυπηρέτησης πελατών.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας.

Εξαρτήματα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλακτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκοπτη λειτουργία της συσκευής.

Πληροφορίες για παρελκόμενα και ανταλ- λακτικά θα βρείτε στη διεύθυνση www.kaercher.com.

Δήλωση Συμμόρφωσης των ΕΕ

Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΕ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανήματος χωρίς προηγούμενη συνεννόηση μαζί μας.

Προϊόν: Σύστημα καθαρισμού υψη- λής πίεσης

Τύπος: 1.071-xxx

Σχετικές οδηγίες των ΕΕ

2006/42/EG (+2009/127/EG)

2004/108/EG

2000/14/EG

Εφαρμοσθέντα εναρμονισμένα πρότυ- πα

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11:2000

EN 62233: 2008

Εφαρμοσθείσα διαδικασία συμμόρφω- σης

2000/14/ΕΚ: Παράρτημα V

στάθμη ηχητικής πίεσης dB(A)

Μετρημένη: 89

Εγγυημένη: 91

5.966-075

Οι υπογράφοντες ενεργούν κατ' εντολή και με πληρεξούσιο από το διοικητικό συμβούλιο.

Υπεύθυνος εγγράφων τεκμηρίωσης:

S. Reiser

Alfred Kärcher SE & Co. KG

Τεχνικά χαρακτηριστικά

		HDS 2000 Super
Ηλεκτρικό δίκτυο
Τάση V 400
Ρεύμα Hz 3~ 50
Ισχύς σύνδεσης kW 14
Ασφάλεια (αδρανής) A 25
Είδος προστασίας -- IPX5
Κατηγορία προστασίας -- I
Μέγιστη επιτρεπόμενη αντίσταση δικτύου Ohm (0.400+j0.250)
Καλώδιο προέκτασης 10 m mm	2	4
Καλώδιο προέκτασης 30 m mm	2	6
Σύνδεση νερού
Θερμοκρασία προσαγωγής (μέγ.) °C 30
Ποσότητα προσαγωγής (ελάχ.)	λίτρα/ώρα (λίτρα/λεπτό)	2000 (33,3)
Πίεση προσαγωγής (μέγ.)	MPa (bar)	0,6 (6)
Μανομετρικό ύψος από ανοιχτό δοχείο, 20 °C	m	0,5
Επιδόσεις
Διακινούμενη ποσότητα νερού	λίτρα/ώρα (λίτρα/λεπτό)	850...1800 (14,2...30)
Πίεση εργασίας νερού (με στάνταρ ακροφύσιο)	MPa (bar)	3...18 (30...180)
Μέγ. υπερτίεση λειτουργίας (βαλβίδα ασφαλείας)	MPa (bar)	19,8 (198)
Μέγ. θερμοκρασία εργασίας καυτού νερού	°C 98
Αναρρόφηση απορρυπαντικού	λίτρα/ώρα (λίτρα/λεπτό)	0...50 (0...0,8)
Ισχύς καυστήρα	kW 145
Ισχύς οπισθοδρόμησης πιστολέτου χειρός (μέγ.)	N	92
Μέγεθος του βασικού ακροφυσίου	-- 110
Μετρούμενες τιμές κατά EN 60335-2-79
Εκπεμπόμενος θόρυβος
Επιτρεπόμενη στάθμη ηχητικής ισχύος L_ρA	dB(A)	73
Αβεβαιότητα K_ρA	dB(A)	3
Επιτρεπόμενη στάθμη ηχητικής ισχύος L_WA + Αβεβαι-ότητα K_WA	dB(A)	92
Κραδασμοί στο χέρι/στο βραχίονα
Πιστολέτο χειρός	m/s2	3,4
σωλήνας εκτόξευσης	m/s2	3,4
Αβεβαιότητα K	m/s2	0,8
Υλικά λειτουργίας
Καύσιμο	-- Πετρέλαιο θέρμανσης ELή ντίζελ
Ποσότητα λαδιού	I	2 x 0,75
Τύπος λαδιού	-- Hypoid SAE	90
Διαστάσεις και βάρη
Μήκος x Πλάτος x ́Υψος	mm	1500 x 834 x 1015
Τυπικό βάρος λειτουργίας	kg	286
Δεξαμενή καυσίμου	I	25
Δοχείο απορρυπαντικού	I	2 x 25
