РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HDS 2000 Super Kärcher

- У д а л е н и е г р я

Преди първото използване на Вашия уред прочетете това

оригинално инструкцуя за работа, действайте според него и го запазете за по-късно използване или за следващия притежател.

– Преди първото пускане в експлоатация непременно прочетете Упътването за експлоатация № 5.951-949.0!

– При транспортни дефекти незабавно информирайте търговеца.

– Съдържанието на опаковката да се провери при разопаковане.

Съдържание

Опазване на околната среда BG 1

Степени на опасност..... BG 1

Елементи на уреда ..... BG 2

Символи на уреда ..... BG 3

Употреба по предназначение BG 3

Указания за безопасност ... BG 4

Предпазни приспособления. BG 4

Пускане в експлоатация .... BG 4

Обслужване . . . . . . . . . . . . . . . . . . . BG 6

Съхранение . . . . . . . . . . . . . . . . . . . BG 10

Транспорт..... BG 10

Грижи и поддръжка ..... BG 10

Помощ при неизправности .. BG 12

Гаранция BG 14

Принадлежности и резервни части. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BG 14

ЕС Декларация за съответ- ствие. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BG 14

Технически данни ..... BG 15

Опазване на околната среда

Опаковъчните материали могат да се рециклират. Моля не хвърляйте опаковките при домашните отпадъци, а ги предайте на вторични суровини с цел повторна употреба.

Старите уреди съдържат цен- ни материали, подлежащи на рециклиране, които могат да бъдат употребени повторно. Батерии, масла и подобни на тях не бива да попадат в окол- ната среда. Поради това моля отстранявайте старите уреди, използвайки подходящи за целта системи за събиране.

Моля не допускайте в околната среда да попадат моторно масло, нафта, дизел и бензин. Моля пазете почвата и отстранявайте старите масла опазвайки околната среда.

Указания за съставките (REACH)

Актуална информация за съставките ще намерите на:

Указание за непосредствено грозяща опасност, която води до тежки телесни наранявания или до смърт.

⚠ПРЕДУПРЕЖДЕНИЕ

Указание за възможна опасна ситуация, която може да доведе до тежки телесни наранявания или до смърт.

⚠ПРЕДПАЗЛИВОСТ

Указание за възможна опасна ситуация, която може да доведе до леки наранявания.

ВНИМАНИЕ

Указание за възможна опасна ситуация, която може да доведе до материални щети.

Преглед

Елементи на уреда

Фигура 1

1 Закопчалка на капака
2 Капак на уреда
3 Отвор за пълнене на почистващ пре- парат (2x)
4 Шини за вилков транспортьор
5 Маркуч за високо налягане EASY!Lock
6 Тръба за разпръскване EASY!Lock
7 Дюза високо налягане
8 Предпазен лост
9 Комплект извод за вода
10 Лост на спусъка
11 Предпазна спирачка на пистолета за ръчно пръскане
12 Пистолет за ръчно пръскане EASY!Force
13 Регулиране на налягането/ количеството на пистолета за ръчно пръскане
14 Електрически захранващ кабел
15 затваряща тапа
16 Извод за високо налягане EASY!Lock - двоен
17 Водещи колела със застопоряваща спирачка
18 Захранване с вода
19 Поставка за тръбата за разпръскване (двустранна)
20 Отвор за пълнене с гориво
21 Скоба за хващане
22 Обслужващо поле
23 Място за принадлежности
24 Визьор с индикация за неизправности/сервиз
25 Затварящ капак място за принадлежности
26 Кратко упътване за работа
27 Отвор за пълнене за течен омекоти- тел

Обслужващо поле

Фигура 2

В Терморегулатор
С Дозиращ вентил почистващо средство
D Манометър

1 Контролна лампа гориво

2 Контролна лампа течен омекотител

3 Контролна лампа препарат за по- чистване

4 Контролна лампа посока на въртене

5 Прекъсвач автоматично дозиране на почистващ препарат (AUTO CHEM)

6 Контролна лампа подаване на по- чистващи препарати при AUTO СНЕМ

8 Контролна лампа неизправност

Схема изтичане

Фигура 3

1 Захранване с вода
2 Водно охлаждане двигател 1
3 Водно охлаждане двигател 2
4 В о д е н ф и л т ъ р
5 Резервоар с поплавък 1
6 Резервоар за течен омекотител
7 Магнитен вентил течен омекотител
8 Резервоар с поплавък 2
9 Помпа високо налягане 1
10 Помпа високо налягане 2
11 Преливен вентил
12 Пневматичен прекъсвач, 10 bar
13 Възвратен клапан
14 Пневматичен прекъсвач, 30 bar
15 Пневматичен прекъсвач, 100 bar
16 Вибропоглъщател
17 Манометър
18 Предпазен клапан
19 Предпазител против липса на вода
20 Вибропоглъщател
21 Уред за бързо нагряване на течащата вода
22 Компрессор на горелката
23 Горивна помпа
24 Магнитен вентил за горивото
25 Контрол на пламъка

26 Резервоар гориво
27 Терморегулатор
28 Затваряща тапа изход високо налягане 2
29 Пистолет за ръчно пръскане
30 Дюза високо налягане
31 Двоен дозиращ вентил почистващ препарат
32 Магнитен вентил почистващ препарат 1
33 Магнитен вентил почистващ препарат 2
34 Датчик за нивото на почистващия препарат 1 с филтър
35 Датчик за нивото на почистващия препарат 2 с филтър
36 Резервоар почистващо средство 1
37 Резервоар почистващо средство 2

Цветно обозначение

– Обслужващите елементи за процеса на обслужване са жълти.
– Обслужащите елементи за поддръжка и сервис са светлосиви.

Символи на уреда

Силните струи под налягане могат при неправилно полз-

ване да са опасни. Не насочвайте струята към хора, животни, активни електрически уреди или към самия уред.

⚠️ ОПАСНОСТ

Опасност от електрически уред!

Извършването на дейностите по електрическата инсталация е позволено само от страна на електротехници.
При всички дейности свържете уредбата без напрежение, за целта превключете уредбата от главния прекъсвач на „0“ и я осигурете срещу повторно включване.

Употреба по

предназначение

Почистване на: машини, превозни средства, строителни конструкции, инструменти, фасади, тераси, градински уреди и т.н.

⚠️ ОПАСНОСТ

Опасност от нараняване! При използване на бензиностанции или други опасни области да се спазват съответните разпоредби за безопасност.

Моля съдържащите минерални масла отпадни води да да не се оставят да попадат в почвата, водните басейни или канализацията. По тази причина моля миенето на мотори или долните части на пода да се извършва само на подходящи места с маслоуловители.

Изисквания към качествата на вода- та:

ВНИМАНИЕ

Като флуид под високо налягане се позволява използването само на чиста вода. Замърсяванията водят до преждевременно износване или отлагания в уреда и в аксесоарите.

Ако се използва рециклирана вода, не бива да се надвишават следните гра- нични стойности.

pH-стойност 6,5...9,5
електрическа проводи-мост *	проводимост чиста вода +1200 μS/cm
утаяващи се вещества **	< 0,5 mg/l
филтриращи се веще-ства ***	< 50 mg/l
Въглеводороди < 20 mg/l
Хлорид < 300 mg/l
Сулфат < 240 mg/l
калций < 200 mg/l
Обща твърдост < 28 °dH	< 50 °TH< 500 ppm (mg CaCO3/l)
Желязо < 0,5 mg/l
Манган < 0,05 mg/l
Мед < 2 mg/l
Активен хлор < 0,3 mg/l
без лоши миризми
* общ максимум 2000 μS/см** обем на пробата 1 л, време за утаяване 30 мин*** без абразивни вещества

Указания за безопасност

— Да се спазват съответните национални изисквания на законодателя за струйни апарати.
- Да се спазват съответните национални изисквания на законодателя за предпазване от злополуки. Струйните апарати трябва да се проверяват редовно и резултата от проверката да се записва.
- Загряващото приспособление на уреда е горивна инсталация. Горивните инсталации трябва да се проверяват редовно в съответствие с националните изисквания на законодателя.
- По уреда/аксесоарите не трябва да се предприемат промени.

Предпазните приспособления служат за защита на потребителя и не бива да се спират или да се пренебрегва тяхната функция.

Преливен вентил с два пневматични контакта

– При намаляване на количеството на водата с регулирането на налягането/ количеството на пистолета за ръчно пръскане преливният вентил отваря и една част от водата изтича обратно към смукателната страна на помпата.
– Ако пистолета за ръчно пръскане се затвори, така че цялата вода да изте- че обратно към смукателната страна на помпата, пневматичният прекъс- вач изключва помпата от преливния вентил.

– Ако пистолета за ръчно пръскане от- ново се отвори, пневматичният пре- късвач на главата на цилиндъра от- ново включва помпата.

Преливният вентил е настроен и пломбиран още в завода. Настройка само в сервиса.

Предпазен клапан

– Предпазният вентил се отваря, кога- то преливният вентил е дефектен.
Предпазният клапан е настроен и пломбиран още в завода. Настройка само в сервиса.

Предпазител против липса на вода

– Предпазителят против липса на вода предотвратява включването на горелката при недостатъчна вода.
– Една цедка предотвратява замърся- ването на предпазителя и трябва да се почиства редовно.

Опасност от нараняване! Уредът, ак- сесоарите, захранващите кабели, мар- кучът за работа под налягане и връз- ките трябва да бъдат в отлично със- стояние. Ако уредът не е в отлично със- стояние, използването му е забранено.

→ Блокирайте застопоряващите спирачки.

Монтирайте скобата за хвашане

Фигура 4

→ Поставете двете скоби за хващане на уреда.

Монтирайте пистолета за ръчно пръдкане, тръба за разпръскване, дюза и маркуч за работа под налягане

Указание: Системата EASY!Lock свързва компонентите посредством високо-ефективна резба само с едно завъртане - бързо и сигурно.

Фигура 5

→ Свържете тръбата за разпръскване с пистолета за ръчно пръскане и затегнете здраво на ръка (EASY!Lock).
→ Поставете дюзата за работа под ви- соко налягане върху тръбата за раз- пръскване.
→ Монтирайте съединителната гайка и затегнете на ръка (EASY!Lock).
→ Свържете маркуча за работа под ви- соко налягане с пистолета за ръчно пръскане и извода за работа под ви- соко налягане на уреда и затегнете здраво на ръка (EASY!Lock).

Проверка на нивото на помпата под високо налягане

→ Да се отвори капака на уреда.
→ Отрежете върховете на капака на съдовете за масло.
→ Проверете нивото на маслото в съдовете за масло.
→ Уреда да не се използва, ако нивото на маслото е спаднало под „MIN“.
→ При необходимост да се долее масло (вижте Технически данни).

Да се долее гориво

⚠️ ОПАСНОСТ

Опасност от експлозия! Сипвайте само дизелово гориво или лек мазут. Забранява се използването на неподходящи горива, напр. бензин.

ВНИМАНИЕ

Опасност от повреда! Никога не работе с уреда с празен резервоар за гориво. В противен случай ще се разруши горивната помпа.

→ Да се долее гориво.
→ Затворете капачката на резервоара.
→ Избършете изтеклото навън гориво.

Наливане на течен омекотител

– Течният омекотител предотвратява образуването на варовик на нагревателната серпентина при работа с варовита вода от водопровода. Той се дозира изтичайки на капки в резервоара с поплавък.
– Дозировката е настроена още в завода за средна твърдост на водата.
– В сервис тази настройка може да бъде адаптирана от сервиса местни-те дадености.

Указание: Пробна опаковка течен оме- котител се съдържа в обема на достав- ката.

→ Напълнете течен омекотител RM 110 в отвора за пълнене на течен омекотител (бял резервоар).

Работа без течен омекотител

При режим с мека вода (напр. дъждовна вода) може да се работи без течен омекотител.

→ Свалете капака на отвора за пълне- не на течен омекотител.
→ Поставете доставената пружина под опората на капака.
→ Поставете отново капака.

Указание: По този начин се предотвратява постоянното мигане на контролната лампа за течен омекотител.

Указание: При режим с вода от водопровода тази пружина отново трябва да бъде отстранена.

Долейте почистващ препарат

⚠️ ОПАСНОСТ

Опасност от нараняване!

– Използвайте само продукти на Керхер.
– В никакъв случай не наливайте раз- творители (бензин, ацетон, разреди- тели и т.н.).
– Да се избягва контакт с очите и кожата.
– Да се спазват указанията за безопасност и работа на производителя на почистващия препарат.

Керхер предлага индивидуална програма за почистване и използване на средства за поддръжка.

Вашият търговец с удоволствие ще Ви посъветва.

→ Долейте почистващ препарат.

Захранване с вода

Параметрите за свързване вижте от Технически данни.

→ Захранващия маркуч (минимална дължина 7,5 м, минимален диаметър 3/4") да се подвърже към извода за вода на уреда и водопроводната мрежа (напр. водопроводен кран).

Указание: Захранващият маркуч не е включен в обема на доставка.

Да се изсмуче водата от резервоара

Ако искате да всмучете вода от външен резервоар, е необходимо следното преустройство:

→ Отстранете изводите за вода на главите на помпата.
→ Развийте двата подаващи маркуча към резервоарите с поплавък и ги свържете към главите на помпата.
→ Смукателния маркуч (диаметър минимум 3/4") да се свърже с филтър (принадлежност) към извода за вода.
Докато помпата засмуче вода, Вие трябва:
→ Настройте регулирането на налягането и количеството на максимальната стойност.
→ Да затворите дозиращия вентил за почистващ препарат.

⚠️ ОПАСНОСТ

Опасност от наранявания и повреди! Никога не засмуквайте вода от резер- воар за питейна вода. Никога не зас- муквайте течности съдържащи раз- творители като разредители за лако- ве, бензин, масло или нефилтрирана вода. Уплътненията на уреда не са устойчиви на разтворители. Силно разпръскваната струя от разтвори- тели е лесно възпламенима, експлозив- на и отровна.

Електрозахранване

– За параметрите за свързване виж Технически данни и типовата табелка.
– Електрическия изпълни от електротехник и да съответства на IEC 60364-1.

⚠️ ОПАСНОСТ

Опасност от нараняване от електрически удар!

– Неподходящите електрически удължителни кабели могат да бъдат опасни. На открито използвайте само разрешените за това и съответно обозначени електрически удължителни кабели с достатъчно сечение на проводниците:
– Удължителите винаги трябва да се развиват напълно.
– Щепсельт, щекерът и куплунгът на използвания удължител трябва да са водоустойчиви.

ВНИМАНИЕ

Не бива да се надвишава максимально допустимото пълно напрежение на мрежата на електрическата точка за присъединяване (вижте Технически данни). При неясноти по отношение на наличното на Вашата точка за присъединяване пълно напрежение на мрежата моля да се свържете с Вашето предприятие по електрозахранване.

Обслужване

⚠️ ОПАСНОСТ

Опасност от експлозия! Не пръскайте горими течности.

⚠️ ОПАСНОСТ

Опасност от нараняване! Никога не из- ползвайте уреда без тръба за разпръс- кване. Преди всяко използване проверя- вайте здравината на закрепване на тръбата за разпръскване. Завинтва- нето на тръбата за разпръскване трябва да се извършва здраво на ръка.

⚠️ ОПАСНОСТ

Опасност от нараняване! При работа дръжте пистолета за ръчно пръскане и тръбата за разпръскване с две ръце.

⚠️ ОПАСНОСТ

Опасност от нараняване! По време на работа лостът на спусъка и предпазният лост не трябва да бъдат блокирани.

⚠️ ОПАСНОСТ

Опасност от нараняване! При повреден предпазен лост, се свържете с клиентската служба.

ВНИМАНИЕ

Опасност от повреда! Никога не работете с уреда с празен резервоар за гориво. В противен случай ще се разруши горивната помпа.

Отваряне/затваряне на пистолета за ръчно пръскане

→ Отваряне на пистолета за ръчно пръскане: натиснете предпазния лост и лоста на спусъка.
→ Затваряне на пистолета за ръчно пръскане: освободете предпазния лост и лоста на спусъка.

Уреда да се обезвъздуши

→ Отворете захранването с вода.
→ Уреда да се остави да работи без маркуч за работа под налягане, докато водата започне да излиза без ме-хурчета.
→ Маркуча за работа под налягане да се затегне на извод високо налягане. или

→ При отворен пистолет за ръчно пръскане в продължение на 10 секунди уредът трябва многократно да се изключи и включи, докато водата започне за изтича без мехурчета от дюза високо налягане.

Смяна на дюза

⚠️ ОПАСНОСТ

Опасност от нараняване! Преди смяна на дюзите изключете уреда и задействайте пистолета за ръчно пръскане, докато уредът остане без налягане.

→ подсигурете пистолета за ръчно пръскане, като за целта избутате напред предпазната спирачка.
→ Сменете дюзата.

Ъгълът на впръскване е от решаващо значение за ефикасната работа на струята под високо налягане. В нормални случаи се работи с дюза с плоска струя 25° (в обема на доставка).

Дюзи, които могат да бъдат доставени като принадлежност

Дюза с пълна струя 0°

за упорити замърсявания

за чувствителни повърхности и леки за- мърсявания

Мелачка за боклук

за наслоени, упорити замърсявания

Ъглова дюза Vario

с регулиращ се ъгъл на впръскване

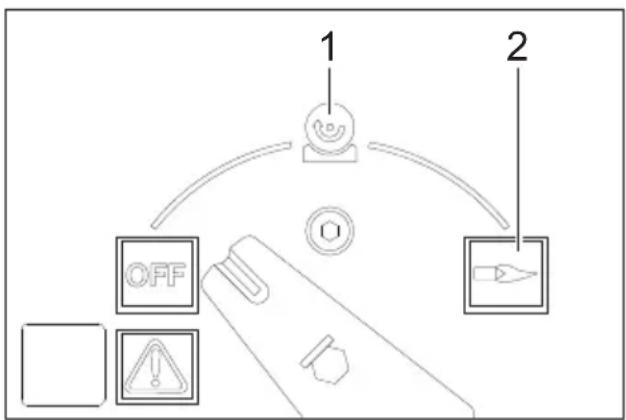

Видове режим

1 Режим със студена вода
2 Режим с гореща вода

Включване на уреда

→ Поставете прекъсвача на уреда на „OFF“, а щепсела в контакта.

Указание: При грешна посока на въртене на двигателя електрониката изключва двигателя след няколко секунди и контролната лампа за посоката на въртене свети. Отстраняването на неизправността вижте в „Помощ при неизправности“.

→ Прекъсвача на уред да се настрои на желания вид режим.

Регулиране на налягането/дебита на пистолета за ръчно пръскане

→ Работното налягане и дебита да се настроят посредством завъртане (безстепенно) на регулирането на налягането/ количеството на пистолета за ръчно пръскане (+/-).

⚠️ ОПАСНОСТ

Опасност от нараняване! При на- стройката на налягането/количе- ството внимавайте за това, да не се развие тръбата за разпръскване. Двата комплекта помпи се задействат от пневматичния прекъсвач според необ- ходимостта.

Работа с почистващи средства

– За да щадите околната среда, под- хождайте пестеливо към почиства- щото средство.
– Почистващият препарат трябва да бъде подходящ за повърхността за почистване.

Ръчно управление на почистващите препарати

→ Поставете прекъсвач автоматично дозиране на почистващи препарати (AUTO CHEM) в положение „0“.
→ Настройте дозирация вентил за по- чистващи препарати (СНЕМ 1 или СНЕМ 2) и желаната концентрация.

→ След отваряне на пистолета за ръчно пръскане се дозира желаният почистващ препарат.

Автоматично управление почистващи препарати

→ Поставете прекъсвач автоматично дозиране на почистващи препарати (AUTO CHEM) в положение „1“.
→ Настройте дозирация вентил за по- чистващи препарати (СНЕМ 1 или СНЕМ 2) и желаната концентрация.
→ Отворете пистолета за ръчно пръскане.

Към струята под високо налягане не се дозира почистващ препарат.

→ Затворете пистолета за ръчно пръскане и го отворете отново в рамките на 3 секунди.

Към струята под високо налягане се дозира почистващ препарат.

Контролната лампа за подаване на почистващ препарат свети.

Ако пистолетът за ръчно пръскане остане затворен по-дълго от 3 секунди, продължава да не се подава почистващ препарат.

След затваряне на пистолета за ръчно пръскане дозирането на почистващ препарат се изключва и контролната лампа за подаване на почистващ препарат изгасва.

→ За повторно подаване на почистващ препарат отворете пистолета за ръчно пръскане, затворете го и го отворете отново в рамките на 3 секунди.

Режим с 2 пистолета за ръчно пръскане

Уредът притежава 2 изхода за високо налягане.

→ Развийте затварящата тапа на втория изход високо налягане.
→ Свържете втория пистолет за ръчно пръскане с маркуч високо налягане (принадлежност).
→ На двете разпръскващи тръби поставете дюзи високо налягане с размер 25052.

Двата комплекта помпи се задействат според необходимостта.

Почистване

→ Налягането/температурата и концентрацията на почистващ препарат да се настроят съобразно повърхността за почистване.

Указание: Струята под високо налягане да се насочи първо от по-голямо разстояние към обекта за почистване, за да се предотвратят повреди поради твърде високо налягане.

Препоръчителен метод на почистване

– Разтваряне на мръсотия:

→ Почистващото средство да се впръска пестеливо и да се остави да подейства 1...5 минути, но без да засъхва.

– Да се отстрани мръсотията:

→ Разтворената мръсотия да се изплакне със струя под високо налягане.

Режим със студена вода

→ Поставете прекъсвача на уреда на символ „Студена вода“.

Режим с гореща вода

Препоръчваме Ви следните температу- ри на почистване:

– Леки замърсявания 30-50 °C

– Съдържащи белтъчини замърсява- ния, напр. в хранително-вкусовата промишленост макс. 60 °C

– Почистване на превозни средства, почистване на машини 60-90 °C

⚠️ ОПАСНОСТ

Опасност от изгаряне!

→ Терморегулаторът да се настрои на желаната температура.

→ Поставете прекъсвача на уреда на символ „Гореща вода“.

Указание: При регулиране на работното налягане и на дебита се променя и температурата на водата.

Прекъсване на работа

→ Освободете лоста на спусъка, уредът се изключва. подсигурете пистолета за ръчно пръскане, като за целта избутате напред предпазната спирачка.
→ освободете пистолета за ръчно пръскане, като за целта избутате назад предпазната спирачка. Издърпайте отново лоста на спусъка, уредът се включва.

Ако пистолета за ръчно пръскане не се затвори или отвори за повече от 30 минути, по причини насигурността помпата се изключва автоматично.

→ Изключете и включете отново пре- късвача на уреда за повторно пуска- не в експлоатация.

След работа с почистващи препарати

→ Дозирация вентил за почистващо средство да се постави на „0“.
→ Поставете прекъсвача на уреда на символ „Студена вода“.
→ Изплакнете уреда минимум 1 минута с чиста вода при отворен пистолет за ръчно пръскане.

Изключване на уреда

⚠️ ОПАСНОСТ

Опасност от попарване с гореща вода! След режим с гореща вода, за да се охлади, уредът трябва да работи минимум две минути със студена вода при отворен пистолет.

→ Затворете входа за водата.
→ Отворете пистолета за ръчно пръскане.
→ Включете помпата с прекъсвача на уреда и оставете да работи 5-10 секунди.
→ Затваряне на пистолета за ръчно пръскане.
→ Поставете прекъсвача на уреда на „OFF“.
→ Издърпвайте щепсела от контакта само със сухи ръце.
→ Отстранете захранването с вода.

→ Задействайте пистолета за пръскане на ръка, докато уреда остане без налягане.
→ подсигурете пистолета за ръчно пръскане, като за целта избутате напред предпазната спирачка.

Защита от замръзване

ВНИМАНИЕ

Опасност от повреда! При замръзване, непълно изпразненият от вода уред ще бъде повреден.

→ Уреда да се оставя на място, където не може да замръзне.

Ако уредът е свързан към димна тръба, да се има пред вид следното:

ВНИМАНИЕ

Опасност от увреждане поради про- никващия през димната тръба студен въздух.

→ При външни температури под 0 °C уреда да се отделя от димната тръба.

Ако не е възможно съхраняване осигурено против замръзване, уреда да се спре от експлоатация.

Спиране от експлоатация

При по-продължителни прекъсвания на работа или когато не е възможно съхранение осигурено против замръзване:

→ Да се изпразни резервоара за по- чистваща течност.
→ Да се продуха водата.
→ Уреда да се изплакне с препарат за защита от замръзване.

→ Да се развият захранващия маркуч за вода и маркуча за работа под налягяне.
→ Захранващите проводи да се отвият от пода на котела и нагревателната серпантина да се остави да работи на празен ход.
→ Уреда да се остави да работи макс. 1 минута докато се изпразнят помпата и проводите.

Уреда да се изплакне с антифриз

Указание: Да се спазват разпоредбите за работа на производителя на препарата за защита от замръзване.

→ В съда с поплавък да се налее конвенционален препарат за защита от замръзване.
→ Да се включи уреда (без горелка), докато уреда бъде напълно изплакнат.

По този начин се постига известна коро- зионна защита.

Съхранение

⚠ПРЕДПАЗЛИВОСТ

Опасност от нараняване и повреда! При съхранение имайте пред вид те- глото на уреда.

Транспорт

ВНИМАНИЕ

При транспортиране предпазвайте лоста на спусъка от повреда.

⚠ПРЕДПАЗЛИВОСТ

Опасност от нараняване и увреждания! При транспортиране имайте пред вид теглото на уреда.

→ При транспорт в автомобили осигурявайте уреда съгласно валидните директиви против плъзгане и преобръщане.

Грижи и поддръжка

⚠️ ОПАСНОСТ

Опасност от нараняване поради непреднамерено стартиращ уред и електрически удар. Преди всички дейности по уреда той да се изключи и да се извади щепсела.

→ Затворете входа за водата.
→ Отворете пистолета за ръчно пръскане.
→ Включете помпата с прекъсвача на уреда и оставете да работи 5-10 секунди.
→ Затваряне на пистолета за ръчно пръскане.
→ Поставете прекъсвача на уреда на „OFF“.

→ Издърпвайте щепсела от контакта само със сухи ръце.
→ Отстранете захранването с вода.
→ Задействайте пистолета за ръчно пръскане, докато уреда остане без налягане.
→ подсигурете пистолета за ръчно пръскане, като за целта избутате напред предпазната спирачка.
→ Уреда да се остави да се охлади.

При провеждане на редовна инспекция на безопасността респ. сключване на договор за поддръжка информирайте Вашия търговец на Керхер.

Интервали на поддръжка

→ Ангажирайте сервиса с поддръжка на уреда.

Контролната лампа Сервиз свети

Ако са необходими определени дейности по поддръжката във връзка със срока на действие на уреда, светва контролната лампа Сервиз.

→ Уведомете сервиса.

Необходими дейности по поддръжката

– Изводите за високо налягане да сепроверят за херметичност.– Да се почистят резервоара за горивои горивния филтър.

– Помпата да се провери за херметичност.– Сменете маслото в помпата.– Почистете цедката в извода за водана двата резервоара с поплавък.– Почистете цедката в предпазителяпротив недостиг на вода.

– Почистете нагревателната серпан-тина от сажди. *– Почистете варовика от нагревател-ната серпантина. *– Почистете/сменете запалителнитеелектроди. *– Почистете/сменете дюзата на горел-ката. *– Настройте горелката. *

Проверете преливния вентил на помпата да се провери за херметич- ност. *
– Проверете маркуч високо налягане. *
– Да се почисти пистолета за ръчно пръскане.
– Проверете вакуумния резервоар. *

* Провеждане от сервиса.

Почистване на резервоара за гориво

→ Демонтирайте капака на уреда, скобите за хвашане и капака на главно-то табло.
→ Демонтирайте резервоара.
→ Останалото гориво да се отстрани опазвайки околната среда.
→ Изплакнете основно резервоара и го оставете да изсъхне.
→ Сменете горивния филтър.

Проверка на помпата за херметичност

3 капки вода на минута са допустими и могат да излизат от долната страна на уреда.

→ При по-силна нехерметичност уреда да се провери в сервиса.

Да се смени маслото

ВНИМАНИЕ

Опасност от увреждане! При млекоподобно масло информирайте веднага сервиса на Kärcher.

→ Да се подготви приемен съд да при- бл. 1 литър масло.
→ Да се развие изпускателната пробка.

Старото масло да се отстрани опазвайки околната среда или да се предаде в събирателен пункт.

→ Отново да се затегне изпускателната пробка.
→ Налейте маслото бавно до маркировката MAX на резервоара за масло.

Указание: Въздушните мехурчета трябва да могат да се пръснат.

Вида на маслото и количеството на пълнене вижте от Технически данни.

Почистване на цедката пред предпазителя против недостиг на вода

→ Развийте маркуча от главата на помпата към предпазния блок.
→ Завийте болт М8 в резбовия отвор на цедката и изтеглете цедката.
→ Да се почисти цедката.

Помощ при неизправности

⚠️ ОПАСНОСТ

Опасност от нараняване поради непреднамерено стартиращ уред и електрически удар. Преди всички дейности по уреда той да се изключи и да се извади щепсела.

Контролна лампа Неизправност свети

→ Да се отвори затварящия капак на мястото за принадлежности.
→ Отчетете електронната индикация за повреда.
→ Отстранете неизправността, както е показано долу.

Индикация

F

1

Отстраняване на повредата

→ Да се повиши дебита на водата.
→ Да се почисти цедката към захранването с вода.
→ Почистете цедката в предпазителя против недостиг на вода.

Индикация

F

2

Отстраняване на повредата

→ Да се смени прекъсвач Reed на пред- пазителя против липса на вода (от сервиза).
→ Да се почисти предпазителя против липса на вода (от сервиса).

Индикация

F

3

Отстраняване на повредата

→ Да се отстрани нехерметичността на вакуumnата система.

Индикация

F

4

Отстраняване на повредата

→ Нагревателната серпантина да се почисти от сажди (от сервиса).
→ Горелката да се настрои (от серви- за).
→ Сменете термостата за отработени газове (сервиз).

Индикация

F

5

Отстраняване на повредата

→ Проверете предпазителите и напрежението на всичките 3 фази (сервиз).
→ Сменете прекъсвач въздушно налягане (сервиз).

Индикация

F

6

Отстраняване на повредата

→ Проверете нивото на запълване на резервоара за гориво.
→ Проверете функцията на горелката (сервиз).
→ Проверете дюзата за гориво, запали- телните електроди, запалителния ка- бел и евентуално ги сменете (сер- виз).
→ Почистете горелката (сервиз).
→ Проверете пламъчния сензор, евентуално го сменете.

Индикация

F

7

Отстраняване на повредата

– Моторът е претоварен/прегрят

→ Ключа на уреда да се постави на "0" и мотора да се остави да се охлади мин. 5 минути.
→ Ако след това повредата отново се появи, уреда да се провери в сервиса.

Свети контролна лампа гориво

→ Да се долее гориво.
→ Проверете функцията на датчика за нивото на горивото.

Свети контролна лампа течен омекотител

→ Долейте течен омекотител.
→ Почистете електродите в резервоара за течен омекотител.

Контролната лампа почистващ препарат свети

→ Долейте почистващ препарат.

Контролна лампа Посока на въртене свети

→ Извадете щепсела от контакта.
→ Завъртете настройката за обръщане на полюсите в щепсела на 180°.
→ Включете щепсела в контакта.

Уредът не създава налягане

→ Ако резервоарът почистващ препарат е празен, да се напълни.
→ Дозирация вентил за почистващо средство да се постави на „0“.
→ Обезвъздушете уреда, вижте „Обслужване/Обезвъздушаване на уреда“.
→ Почистете филтъра в извода за вода на двата резервоара с поплавък.
→ Да се провери дебита на водата за за- хранване (вижте Технически данни).
→ Проверете всички захранващи проводи към помпата високо налягане за херметичност или запушване.

Помпата чука

→ Проверете всички захранващи проводи към помпата високо налягане както и на системата за почистващи препарати за херметичност или запушване.
→ Обезвъздушете уреда, вижте „Обслужване/Обезвъздушаване на уреда“.

Уредът не засмуква почистващ препарат

→ Почистете всмукателния маркуч за почистващи препарати с филтър.
→ Почистете дозирация вентил за по- чистващи препарати.
→ Извадете всмукателния маркуч за почистващи препарати и освободете възвратния клапан с тъп предмет.
→ Проверете всички всмукателни маркучи за почистващи препарати и изводи за херметичност.
→ Проверете магнитните вентили за почистващи препарати.

Горелката не пали

→ Да се долее гориво.
→ Проверете горивната помпа.
→ Почистете цедката в предпазителя против недостиг на вода.
→ Да се смени горивния филтър.
→ Почистете пламъчния сензор на електрическия контрол на пламъка.

Служба за работа с клиенти

Ако повредата не може да бъде от- странена, уреда да се провери от сер- виза.

Гаранция

Във всяка страна важат гаранционните условия, публикувани от оторизираната от нас дистрибуторска фирма. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или при производство. В гаранционен случай се обърнете към дистрибутора или най-близкия оторизиран сервис, като представите касовата бележка.

Използвайте само оригинални аксесо-ари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда. Можете да намерите информация за ак- сесоари и резервни части на www.kaercher.com.

ЕС Декларация за съответствие

С настоящото декларираме, че цитираната по-долу машина съответства по концепция и конструкция, както и по начин на производство, прилаган от нас, на съответните основни изисквания за техническа безопасност и безвредност на Директивите на ЕС. При промени на машината, които не са съгласувани с нас, настоящата декларация губи валидност.

Намиращи приложение Директиви на EC:

2006/42/EG (+2009/127/EG)

2004/108/EG

2000/14/EG

Намерили приложение хармонизира- ни стандарти:

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Приложен метод за оценка на съответствието:

Подписвашите лица действат от името и като пълномощници на управителния орган.

Пълномощник по документацията: S. Reiser

Alfred Kärcher SE & Co. KG

		HDS 2000 Super
Присъединяване към мрежата
Напрежение V 400
Вид ток Hz 3~ 50
Присъединителна мощност kW 14
Предпазител (ленив) A 25
Вид защита -- IPX5
Клас защита -- I
Максимално допустимо пълно напрежение на мрежата	Ohm (0.400+j0.250)
Удължителен кабел 10 м мм	2	4
Удължителен кабел 30 м мм	2	6
Захранване с вода
Температура на постъпващата вода (макс.) °C 30
Дебит за постъпващата вода (мин.) л/ч (л/мин)	2000 (33,3)
Налягане на постъпващата вода (макс.)	MPa (bar)	0,6 (6)
Височина на засмукване от отворения съд (20 °C)	м	0,5
Данни за мощността
Дебит вода	л/ч (л/мин)	850...1800 (14,2...30)
Работно налягане вода (със стандартна дюза)	MPa (bar)	3...18 (30...180)
Макс. работно свръхналягане (предпазен клапан)	MPa (bar)	19,8 (198)
Макс. работна температура гореща вода °C 98
Засмукване на почистващо средство	л/ч (л/мин)	0...50 (0...0,8)
Горивна мощност	kW 145
Сила на отпора на пистолета за ръчно пръскане (макс.)	N	92
Големина на дюза за стандартна дюза -- 110
Установени стойности съгласно EN 60335-2-79
Шумни емисии
Ниво на звука L_pA	dB(A)	73
Неустойчивост K_pA	dB(A)	3
Ниво на звукова мощност L_WA + неустойчивост K_WA	dB(A)	92
Стойност на вибрациите в областта на дланта – ръката
Пистолет за ръчно пръскане	м/сек2	3,4
Тръба за разпръскване	м/сек2	3,4
Несигурност К	м/сек2	0,8
Горивни материали
Гориво	-- Нафта EL и	пи дизел
Количество на маслото	л	2 x 0,75
Вид масло	-- Hypoid SAE	90
Мерки и тегла
Дължина х широчина х височина	мм	1500 x 834 x 1015
Типично собствено тегло	кг	286
Резервоар гориво	л	25
Резервоар почистващ препарат	л	2 x 25
