BRUGSANVISNING HDS 2000 Super Kärcher

Læs original brugsanvisning inden første brug, følg anvisnin-

gerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer.

- Inden første ibrugtagelse skal betjeningsvejledningen og sikkerhedshenvisningerne nr. 5.951-949.0 læses!

– Ved transportskader skal forhandleren informeres omgående.

- Kontroller emballagens indhold.

Indholdsfortegnelse

Bestemmelsesmæssig anvendelse .... DA 3

Sikkerhedsanvisninger ..... DA 3

Sikkerhedsanordninger..... DA 3

Ibrugtagning ..... DA 4

Betjening. DA 6

Opbevaring DA 9

Transport. DA 9

Hjælp ved fejl DA 10

Garanti DA 12

Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Batterier, olie og lignende stoffer er ødelæggende for miljøet. Aflever derfor udtjente apparater på en genbrugsstation eller lignende.

Motorolie, fyringsolie, diesel og benzin må ikke nå ind i miljøet. Beskyt jorden og sørg for en miljørigtigt bortskaffe af affaldsolie.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

Henviser til en umiddelbar fare, der fører til alvorlige kvæstelser eller til døden

ADVARSEL

Henviser til en mulig farlig situation, der kan føre til alvorlige kvæstelser eller til døden.

⚠FORSIGTIG

Henviser til en mulig farlig situation, der kan føre til lette personskader.

BEMAERK

Henviser til en mulig farlig situation, der kan føre til materiel skade.

Oversigt

Maskinelementer

Fig. 1

1 S k æ r m l å s

2 S k æ r m

3 Påfyldningsåbning til rensemiddel (2x)

4 Skinner for gaffeltruck

5 Højtryksslange EASY!Lock

6 Strålerør EASY!Lock

7 Højtryksdyse

8 Sikringshändtag

9 Vandtilslutningssæt

10 Aftrækker

11 Sikringslås til håndsprøjtepistolen

12 Håndspøjtepistol EASY!Force

13 Tryk-/mængderegulering på håndsprøj-tepistolen

14 EL-ledning

15 Låseprop

16 Højtrykstilslutning EASY!Lock - dobbelt

20 Påfyldningsåbning til brændstof

21 Gribebøjle

22 Betjeningsfelt

24 Vindue med fejl-/serviceindikator

26 Kort driftsvejledning

27 Påfyldningsåbning til blødgøringsmidlet

Betjeningsfelt

Fig. 2

A A f b r y d e r

B Termostat

C Rensemiddel-doseringsventil

D Manometer

1 Kontrollampe brændstof

2 Kontrollampe blødgøringsmiddel

3 Kontrollampe rengøringsmiddel

4 Kontrollampe rotationsretning

5 Kontakt til automatisk rensemiddeldosering (AUTO CHEM)

2 Vandkøling motor 1

3 Vandkøling motor 2

4 Vandfilter

5 Svømmerbeholder 1

6 Beholder for flydende blødgøringsmiddel

7 Flydende blødgøringsmiddel magnet- ventil

8 Svømmerbeholder 2

9 Højtrykspumpe 1

10 Højtrykspumpe 2

11 Overstrømningsventil

12 Trykafbryder, 10 bar

13 Kontraventil

14 Trykafbryder, 30 bar

15 Trykafbryder, 100 bar

16 Svingningsdæmper

17 Manometer

18 Sikkerhedsventil

19 Tørkøringssikringen

20 Svingningsdæmper

21 Gennemstrømningsvandvarmer

22 Brænderblæser

23 Brændstofpumpe

24 Brændstofmangelventil

25 Flammekontrol

26 Brændstoftank

27 Termostat

28 Låseprop højtryksudgang 2

29 Håndsprøjtepistol

30 Højtryksdyse

31 Dobbelt-doseringsventil til rensemiddel

32 Rensemiddel-magnetventil 1

33 Rensemiddel-magnetventil 2

34 Rensemiddel-niveauføler 1 med filter

35 Rensemiddel-niveauføler 2 med filter

36 Rensemiddeltank 1

37 Rensemiddeltank 2

Farvekodning

- Betjeningselementer til rengøringsprocessen er bul.

Højtryksstråler kan være farlige, hvis de ikke anvendes korrekt.

Strålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod højtryksrenseren.

⚠️FARE

Fare på grund af elektrisk stød!

• Arbejder på det elektriske anlæg må kun udføres af en uddannet elektriker.
• Ved alle arbejder skal spændingsforsyningen til anlægget afbrydes ved at sætte hovedafbryderen på "0" og sikre den mod utilsigtet genindkobling.

Bestemmelsesmæssig anvendelse

Rensning af: Maskiner, køretøjer, bygninger, værktøj, facader, terrasser, haveredskaber, etc.

⚠️FARE

Fysisk Risiko! Ved brug på tankstationer eller andre risikoområder skal der tages hensyn til de tilsvarende sikkerhedsregler.

Sørg venligst for at olieholdigt spildevand ikke når ind i jorden, vandet eller kanalisationen. Motorvask og undervognsvask bør derfor kun gennemføres på velegnede steder som har en olieudskiller.

Krav til vandets kvalitet:

BEMAERK

Der må kun bruges rent vand som højtryks-medium. Tilsmudsninger fører til for tidligt slid eller aflejringer på maskinen og tilbehøret.

Hvis der anvendes recyclingvand, må følgende grænseværdier ikke overskrides.

ph-værdi 6,5...9,5
elektrisk ledningsevne* Ledningsevne ferskvand +1200 μS/cm
afskedelige stoffer ** < 0,5 mg/l
stoffer som kan filtres ud ***	< 50 mg/l
Kulbrinter < 20 mg/l
Klorid < 300 mg/l
Sulfat < 240 mg/l
Calcium < 200 mg/l
Total hårdhed < 28 °dH	< 50 °TH< 500 ppm (mg CaCO3/l)
Jern < 0,5 mg/l
Mangan < 0,05 mg/l
Kobber < 2 mg/l
Aktivklor < 0,3 mg/l
fri for dårlige lugter
*Maks. ialt 2000 μS/cm** Prøvevolumen 1 l, aflejringstid 30 min*** ingen slibende stoffer

Sikkerhedsanvisninger

• De pågældende nationale love til væskestrålere skal overholdes.
• De pågældende nationale love til forebyggelse imod ulykkestilfælde skal overholdes. Væskestrålere skal kontrolleres regelmæssigt og resultaterne fra kontrollen skal skiftligt dokumenteres.
• Maskinens opvarmningsindretning er et fyringsanlæg. Fyringsanlæg skal kontrolleres regelmæssigt iht. de pågældende nationale love.
  – Der må ikke foretages ændringer på maskinen/tilbehøret.

Sikkerhedsanordninger

Sikkerhedsanordningerne tjener brugerens beskyttelse og må ikke sættes ud af drift eller ignoreres i deres funktion.

Overstrømningsventil med to trykomstiller

• Ved reducering af vandmængden med tryk-/mængdereguleringen på håndsprøjtepistolen åbnes overstrømningsventilen og en del af vandet flyder tilbage til pumpesugesiden.
  – Hvis pistolen låses, sådan at alt vand flyder tilbage til pumpesugesiden, slukker trykomstilleren på overstrømningsventilen for pumpen.
  – Hvis sprøjetepistolen åbnes igen, tændes pumpen igen fra trykomstilleren på pumpens cylinderhovede.

Af fabrik er overstrømningsventilen indstillet og plomberet. Indstilling foretages udelukkende fra kundeservice.

Sikkerhedsventil

– Sikkerhedsventilen åbner sig hvis overstrømningsventilen er defekt.

Af fabrik er sikkerhedsventilen indstillet og plomberet. Indstilling foretages udelukken-de fra kundeservice.

Tørkøringssikringen

• Tørkøringssikringen forhindrer at brænderen tændes ved mangel af vand.
• En filter forhindrer sikringens tilsmudsning og skal renses regelmæssigt.

Ibrugtagning

▲ADVARSEL

Risiko for tilskadekomst! Maskinen, tilbehør, tilførselsledninger og tilslutninger skal være i fejlfri tilstand. Hvis apparatet ikke er i en fejlfri tilstand, må det ikke benyttes.

→ Fastgør begge håndtagsbøjler på ma- skinen.

Montere håndsprøjtepistolen, strålerøret, dysen og højtryksslangen

Bemærk: EASY!Lock-systemet forbinder hurtigt og sikkert komponenterne med kun en omdrejning takket være hurtiggevindet.

Fig. 5

→ Forbind strålerøret med håndsprøjtepi-stolen og spænd det fast med hånden (EASY!Lock).
→ Sæt højtryksdysen på strålerøret.
→ Omløbermøtrik monteres og spændes med hånden (EASY!Lock).
→ Forbind højtryksslangen med maskinens håndsprøjtepistol og spænd den fast med hånden (EASY!Lock).

Kontroller oliens påfyldningsstand på højtrykspumpens

→ Åbn apparatets hætte.
→ Skær spidsen på oliebeholderen af.
→ Kontroller olieniveauet i oliebeholderen.
→ Tag maskinen ikke i brug hvis påfyldningsstanden er under „MIN“.
→ Ved behov skal olie påfyldes (se tekniske data).

Påfylde brændstof

⚠️FARE

Eksplosionsrisiko! Der må kun påfyldes diesel eller let fyringsolie. Der må ikke anvendes uegnede brændstoffer som f.eks. benzin.

BEMAERK

Risiko for beskadigelse! Maskinen må aldrig bruges med en tom brændstoftank. Ellers ødelægges brændstofpumpen.

→ Påfylde brændstof.
→ tanklåg skal lukkes.
→ Spildt brændstof skal fjernes.

Flydende blødgøringsmiddel fyldes på

• Blødgøringsmidlet forhindrer varme- slangens forkalkning ved brug med kalkholdigt postevand. Blødgørings- midlet doseres dråbevis til svømmerbe- holderen.
• Doseringen blev af fabrik indstillet til en mellemstor hårdhedsgrad.
• Denne indstilling kan tilpasses af kundeservice til de lokale betingelser.

Bemærk: En prøve af det flydende blødgøringsmiddel kommer med maskinen.

→ Fyld blødgøringsmidlet RM 110 i påfyldningsåbningen for blødgøringsmiddel (hvis beholder).

Arbejde uden blødgøringsmiddel

Ved drift med blødt vand (f.eks. regnvand) kan der arbejdes uden blødgøringsmiddel.

→ Fjern låget fra blødgøringsmidlers påfyldningsåbning.
→ Placer den medfølgende fjeder på lågets støtte.
→ Sæt dækslet på igen.

Bemærk: På den måde forhindres, at kontrollampen for blødgøringsmidlet blinker konstant.

Bemærk: Ved drift med postevand skal fje- deren fjernes igen.

• Brug kun Kärcher-produkter.
  – Der må aldrig tilføres løsningsmiddel (benzin, acetone, fortyndingsvæske etc.).
  – Undgå kontakt med øjne og huden.
  – Læg mærke til rensemiddelfabrikan- tens sikkerheds- og brugshenvisning.

Kärcher tilbyder et individuelt program af rense- og plejemidler.

Du er velkommen til at spørge din forhandler om råd.

Tilslutningsværdier, se venligst tekniske data.

→ Tilslut tilløbsslangen (min. længde 7,5 m, min. diameter 3/4") på maskinens vandtilslutning og på vandtilløbet (f.eks. vandhanen).

Bemærk: Tilførselsslangen leveres ikke med.

Følgende forandring er nødvendigt hvis du ønsker at indsuge vand fra en ekstern beholder:

→ Fjern vandtilslutningerne på pumpehovederne.
→ Skru de øverste tilløbsslanger til svømmerbeholderne af og tilslut dem på pumpehovederne.
→ Tilslut sugeslangen (mindst 3/4") diameter) med filter (tilbehør) til vandtilslutningen.

Indtil pumpen indsuger vand bør du:

→ Indstil tryk-/mængdereguleringen til max. værdi.
→ Lukke rensemidlets doseringsventil.

⚠️FARE

Fare for person- og materialeskader! Du må aldrig indsuge vand fra en drikkevandsbeholder. Du må aldrig indsuge væsker, der indeholder løsningsmiddler som lakfortynder, benzin, olie eller vand, der ikke er filtret. Maskinens tætninger er ikke opløsningsmiddelbestandig. Sprøjtetågen er yderst brandfarlig, eksplosiv og giftig.

Strømtislutning

– Se typeskilt/tekniske data for tilslutningsværdier
– El-tilslutningen skal gennemføres af en el-installatør og svare til IEC 60364-1.

⚠️FARE

Fare på grund af elektrisk stød!

– Uegnede el-forlængerledninger kan være farlige. Benyt udelukkende hertil godkendte og mærkede el-forlængerledninger med et tilstrækkeligt stort ledningstværsnit ved udendørs brug.

• Forlængerledninger skal altid rulles helt ud.
• Den anvendte forlængerlednings stik og tilkobling skal være vandtæt.

BEMÆRK

Den maksimal tilladelige netimpedans ved el-tilslutningspunktet (se tekniske data) må ikke overskrides. Hvis der er tvivl om netimpedansen af tilslutningspunktet, kontakt venligst energiforsyningsvirksomheden.

Betjening

⚠️FARE

Eksplosionsrisiko! Brændbare væsker må ikke sprøjtes.

⚠️FARE

Fysisk risiko! Maskinen må aldrig bruges uden monteret strålerør. Kontroller, om strålerøret sidder fast før hver brug. Strålerørets forskruning skal være håndspændt.

⚠️FARE

Risiko for tilskadekomst! Under arbejdet skal håndsprøjtepistolen og strålerøret holdes fast med begge hænder.

⚠️FARE

Risiko for tilskadekomst! Aftrækkeren og sikingshåndtaget må ikke komme i klemme under driften.

⚠️FARE

Risiko for tilskadekomst! Kontakt kundeservice, hvis sikringshåndtaget er defekt.

BEMÆRK

Risiko for beskadigelse! Maskinen må aldrig bruges med en tom brændstoftank. Ellers ødelægges brændstofpumpen.

Åbning/lukning af håndsprøjtepistolen

→ Åbn håndsprøjtepistolen: Betjen sikringshåndtaget og aftrækkeren.
→ Luk håndsprøjtepistolen: Slip sikringshåndtaget og aftrækkeren.

Maskinen skal afluftes

→ Åbn for vandtilløbet.
→ Lad maskinen køre så længe uden højtryksslange, indtil vandet træder blæsefrit ud.

→ Skru højtryksslangen på højtrykstilslutningen.
eller

→ Med åbnet håndsprøjtepistol skal ma- skinen tændes og slukkes flere gange med en afstand på 10 sekunder indtil vandet træder blæsefrit ud af højtryks- dysen.

Udskifte dysen

⚠️FARE

Risiko for tilskadekomst! Sluk maskinen og tryk håndsprøjtepistolen indtil maskinen er fri for tryk inden dysen skiftes.

→ Sikr håndsprøjtepistolen ved at skubbe låsetappen fremad.
→ Udskiftning af dysen.

Sprøjtevinklen er afgørende for højtryksstrålens effektivitet. I normaltilfældet arbejdes med en 25°-spaltedyse (leveres med).

til svære tilsmudsninger

40°-spaltedyse

til sensitive overflader og lette tilsmudsninger

Snavsfræser

til svære tilsmudsninger i tykke lag

Vinkelvariodyse

med justerbar sprøjtevinkel

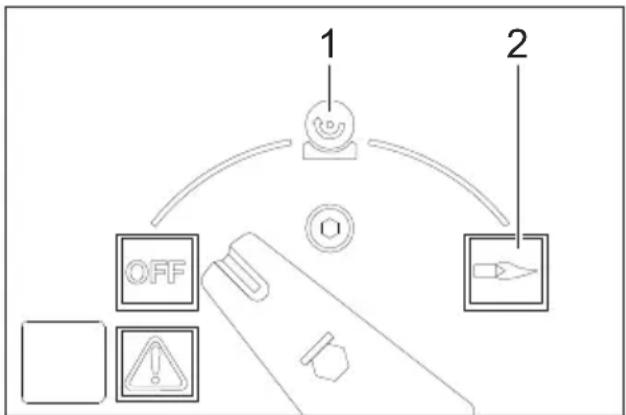

Funktionsmåder

OFF = Slukket

1 Betjening med koldt vand
2 Betjening med varmt vand

Tænd for maskinen

Bemærk: Ved forkert motor-omdrejningsretning frakobler elektronikken motoren efter få sekunder og kontrollampen for omdrejningsretningen lyser. For afhjælp se "Hjælp ved fejl".

→ Omstilleren indstilles til den ønskede temperatur.

Arbejdstryk og kapacitet stilles ind

Tryk-/mængdereguleringen på håndsprøjtepistolen.

→ Arbejdstryk og kapacitet indstilles (+/-) ved at dreje (trinløs) på sprøjtepistolens tryk- og mængdereguleringen.

⚠️FARE

Risiko for tilskadekomst! Ved indstilling af tryk-/mængdereguleringen skal der holdes øje med, at strålerørets forskruning ikke løsnes.

Afhængigt af funktionen styres begge pum- pesæt via trykafbryder.

Drift med rengøringsmiddel

• For at beskytte miljøet bør du være sparsommeligt med rensemidlet.
  – Rensemidlet skal være velegnet til den overflade som skal renses.

Rensemiddel-styring, manuelt

→ Kontakten til automatisk rensemiddeldosering (AUTO CHEM) sættes til „0“.
→ Indstil rensemiddel-doseringsventil til det ønskede rensemiddel (CHEM 1 eller CHEM 2) og den ønskede koncentration.
→ Efter åbning af håndsprøjtepistolen doseres det ønskede rensemiddel.

Rensemiddel-styring, automatisk

→ Kontakten til automatisk rensemiddeldosering (AUTO CHEM) sættes til „1“.
→ Indstil rensemiddel-doseringsventil til det ønskede rensemiddel (CHEM 1 eller CHEM 2) og den ønskede koncentration.

→ Åbn håndsprøjtepistolen. Rensemiddel doseres ikke til højtryksstrålen.
→ Luk håndsprøjtepistolen og åbn den igen indenfor 3 sekunder.

Rensemiddel doseres til højtryksstrålen. Kontrollampen for rensemiddeltilførsel lyser.

Hvis håndsprøjtepistolen er lukket længere end 3 sekunder, doseres der ikke rensemiddel.

Efter håndsprøjtepistolen lukkes, deaktiveres rensemiddeldoseringen og kontrollampen for rensemiddeltilførsel slukkes.

→ Til ny dosering af rensemiddeltilførsel skal håndsprøjtepistolen åbnes, lukkes og åbnes igen indenfor 3 sekunder.

Drift med 2 håndsprøjtepistoler

Maskinen har 2 højtryksudgange.

→ Skru läseproppen af den anden højtryksudgang.
→ Tilslut anden håndsprøjtepistol med højtryksslangen (tilbehør).
→ Sæt højtryksdyser størrelse 25052 på begge strålerør.

Begge pumpesæt styres afhængig af funktionen.

Rensning

→ Tryk/temperatur og rensemiddelkoncentrationen indstilles tilsvarende til den overflade du ønsker at rense.

Bemærk: For at forhindre skader på grund af en for høj tryk, bør højtryksstrålen altid først rettes imod genstanden fra en langt afstand.

Anbefalet rensemetode

- Løsne smuds:

→ Rensemiddel sprøjtes sparsommeligt på og indvirker 1...5 minutter, men må ikke tørre.
– Fjern snavs:
→ Vask det løsnede snavs af med højtryksstrålen.

Betjening med koldt vand

→ Hovedafbryderen sættes på symbolet "Koldvand".

Betjening med varmt vand

Vi anbefaler følgende rensetemperaturer:

– Lette tilsmudsninger 30-50 °C

– Proteinholdige tilsmudsninger, f.eks. i fødevareindustrien max. 60 °C

– Rensning af motorkøretøjer, maskin- rensning 60-90 °C

⚠️FARE

Skoldningsrisiko!

→ Omstilleren indstilles til den ønskede temperatur.
→ Hovedafbryderen sættes på symbolet "Varmtvand".

Bemærk: Hvis arbejdstrykket og kapaciteten omstilles, ændres også vandtemperaturen.

Afbrydelse af driften

→ Slip betjeningshåndtaget, maskinen af-brydes.
Sikr håndsprøjtepistolen ved at skubbe låsetappen fremad.
→ Afsikr håndsprøjtepistolen ved at skubbe låsetappen tilbage. Trækbetjeningshåndtaget, maskinen tændes.

Hvis håndsprøjtepistolen ikke slukkes eller åbnes længere end 30 minutter, afbrydes pumpen automatisk for sikkerheds skyld.

→ Tænd og sluk hovedafbryderen for at sætte maskinen i drift igen.

Efter brug med rensemiddel

→ SM-doseringsventilen stilles til "0".
→ Hovedafbryderen sættes på symbolet "Koldvand".
→ Spol maskinen med åbnet håndsprøjte-pistol for mindst et minut.

Sluk for maskinen

⚠️FARE

Skoldningsrisiko på grund af varmt vand! Efter brug med varmt vand skal maskinen køles af i mindst to minutter med koldt vand og åbnet pistol.

→ Luk vandtilførslen.
→ Åbn håndsprøjtepistolen.
→ Tænd pumpen på kontakten og lad den køre i 5-10 sekunder.
→ Luk håndsprøjtepistolen.
→ Sæt hovedafbryderen på "OFF".
→ Netstikken bør kun trækkes ud af stikdåsen med tørre hænder.
→ Fjern vandtilslutningen.
→ Betjen sprøjtepistolen indtil maskinen er fri for tryk.
→ Sikr håndsprøjtepistolen ved at skubbe läsetappen fremad.

Frostbeskyttelse

BEMAERK

Risiko for beskadigelse! Frost ødelægger maskinen hvis den ikke fuldstændig tømmes for vand.

→ Maskinen opbevares et frostfrit sted. Hvis maskinen er tilsluttet til en kamin skal der tages hensyn til følgende:

BEMAERK

Risiko for beskadigelse i forbindelse med kold luft som trænger ind i kaminen oppefra.

→ Ved udendørstemperaturer under 0 °C skal maskinen fjernes fra kaminen.

Hvis en frostfri oplagring ikke er mulig skal maskinen afbrydes.

Afbrydning/nedlæggelse

Hvis maskinen ikke bruges i en lang tidsperiode eller hvis en frostfri oplagring ikke er muligt:

→ Tøm rensemiddeltanken.
→ Vand afledes.
→ Maskinen skyldes grundigt med frostvæske.

Vand afledes.

→ Vandtilførselsslangen og højtryksslangen skrues fra.
→ Tilførselsledningen på kædelbunden skrues fra og varmeslangen skal løbe tom.
→ Maskinen skal køre max. 1 minut indtil pumpen og ledningerne er tom.

Maskinen skyldes grundigt med frostvæske

Bemærk: Tag hensyn til frostvæskeproducentens instruktioner.

→ Almindelig frostvæske som kan købes i handlen fyldes ind i svømmerbeholderen.
→ Tænd maskinen (uden brænder), indtil maskinen er spolet komplet.

Herved opnår man også en vis beskyttelse imod rust.

Opbevaring

△FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved opbevaring.

Transport

BEMÆRK

Beskyt aftrækkeren mod beskadigelser under transport.

△FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten.

→ Ved transport i biler skal renseren fast-spændes i.h.t. gældende love.

Fare for tilskadekomst på grund af utilsigtet startende maskine og elektrisk stød. Træk netstikket og afbryd maskinen inden der arbejdes på maskinen.

→ Luk vandtilførslen.
→ Åbn håndsprøjtepistolen.
→ Tænd pumpen på kontakten og lad den køre i 5-10 sekunder.
→ Luk håndsprøjtepistolen.
→ Sæt hovedafbryderen på "OFF".
→ Netstikken bør kun trækkes ud af stikdåsen med tørre hænder.

→ Fjern vandtilslutningen.

→ Betjen sprøjtepistolen indtil maskinen er fri for tryk.

→ Motoren skal køles ned.

Din Kärcher fagforhandler informerer dig om gennemføringen af regelmæssige sikkerhedsinspektioner, repetitive om aflsutning af en vedligeholdelseskontrakt.

Vedligeholdelsesintervaller

Hver 500. driftstime, mindst en gang om året

→ Lad kundeservice gennemføre vedligeholdelsen.

Kontrollampe "Service" lyser

Kontrollampen "Service" lyser, hvis bestemte vedligeholdelsesarbejder bliver nødvendige på grund af driftstimerne.

→ Kontakt kundeservice.

Nødvendige vedligeholdelsesarbejder

– Kontroller højtrykstilslutningerne med hensyn til tæthed.– Rens brændstoftanken og brændstoffiltret.

– Kontroller pumpen med hensyn til tæthed.– Udskift pumpens olie.– Rens filteret i vandtilslutningen af begge svømmerbeholdere.– Rens filteret i tørkøringssikringen.

– Rens varmeslangen *– Afkalk varmeslangen. *– Rens/udskift tændingselektroderne. *– Rens/udskift brænderdysen. *– Indstille brænderen. *

– Kontrollere overstrømningsventilen med hensyn til tæthed. *– Kontrollere højtryksslangen. *– Rense håndsprøjtepistolen.– Kontrollere trykakkumulatoren. *

* Gennemføres af kundeservice.

Rense brændstoftanken

→ Afmontere maskinens hætte, håndtagsbøjlerne og koblingskassens dæksel.
→ Afmonter tanken.
→ Resterende brændstof bortskaffes miljørigtigt.
→ Skyl tanken igennem og lad den tørre.
→ Udskift brændstofffilteret

Kontroller pumpen med hensyn til tæthed

3 dråber vand pr. minut er tilladt og kan dryppe ud fra bunden af højtryksrenseren.

→ Ved stærkere lækage skal maskinen kontrolleres af kunde-service.

Udskift olien

BEMÆRK

Risiko for beskadigelse! Hvis olien er mælkeagtig bør du omgående informere Kärcher kundeservice.

→ En opsamlingsbeholder til ca. 1 liter olie skal stå til disposition.
→ Aftapningsskruen løsnes.

Olieaffald bør bortskaffes miljørigtigt eller bringes til en modtagelsesfacilitet.

→ Aftapningsskruen trækkes fast igen.
→ Olie påfyldes langsomt op til MAX-markeringen på oliebeholderen.

Bemærk: Luftblærer skal være i stand til at undslippe.

Olietype påfyldningsmængde se tekniske data.

Rens filteret i tørkøringssikringen

→ Skru slangen fra pumpehovedet hen imod sikkerhedsblokken af.
→ Skru skrue M8 ind i filterets boring og træk filteret ud.
→ Rens filteret.

Hjælp ved fejl

⚠️FARE

Fare for tilskadekomst på grund af utilsigtet startende maskine og elektrisk stød. Træk netstikket og afbryd maskinen inden der arbejdes på maskinen.

Kontrollampe "Fejl" lyser

→ Åbn opbevaringens dæksel.
→ Aflæs den elektroniske fejlindikator.
→ Afhjælp fejlen som beskrevet forneden.

Display

F

1

Afhjælpe fejl

→ Forøge vandets tilførselsmængde.
→ Rens vandtilslutningens filter.
→ Rens filteret i tørkøringssikringen.

Display

F

2

Afhjælpe fejl

→ Udskifte reedafbryderen af vandmangelsikringen (kundeservice).
→ Rense vandmangelsikringen (kundeservice).

Display

F

3

Afhjælpe fejl

→ Afhjælpe utætheder i højtrykssystemet.

Display

F

4

Afhjælpe fejl

→ Fjern soden fra varmeslangen /kundeservice).
→ Justere brænderen (kundeservice).
→ Udskift røggastermostaten (kundeservice).

Display

F

5

Afhjælpe fejl

→ Kontroller sikringer og spænding for alle tre faser (kundeservice).
→ Udskift lufttrykafbryder (kundeservice).

Display

F

6

Afhjælpe fejl

→ Kontroller brændstoftankens påfyldningsniveau.
→ Kontroller brænderens funktion (kundeservice).
→ Kontroller og udskift evt. brændstofdyser, tændingselektroder, tændingskabel (kundeservice).
→ Rens brænderen (kundeservice).
→ Rens flammeføleren, udskift evt.

Display

F

7

Afhjælpe fejl

- Motor overbelastet/overhedet

→ Hovedafbryderen stilles på "0" og motoren skal køle ned for min. 5 minutter.
→ Hvis denne fejl forekommer igen skal maskinen kontrolleres fra kundeservice.

Kontrollampe brændstof lyser

→ Påfylde brændstof.
→ Kontroller brændstof-niveauføleren for funktion.

Kontrollampe blødgøringsmiddel lyser

→ Flydende blødgøringsmiddel fyldes på.
→ Rens elektroderne i beholderen for blødgøringsmiddel.

Kontrollampe rengøringsmiddel lyser

→ Påfyld rensemiddel.

Kontrollampe for omdrejningsretningen lyser

→ Træk netstikket ud af stikkontakten.
→ Drej polvendeanordningen i netstikket 180°.
→ Sæt netstikket i en stikdåse.

Maskinen opbygger ingen tryk

→ Opfyld rensemiddeltanken hvis den er tom.
→ SM-doseringsventilen stilles til "0".
→ Ventiler maskinen, se "Betjening/ventiler maskinen".
→ Rens filteret i vandtilslutningen og i begge svømmerbeholdere.
→ Kontroller tilførselsmængden (se tekniske data).
→ Kontroller alle forsyningsledninger til højtrykspumpen for tæthed og tilstopning.

Pumpen banker

→ Kontroller alle forsyningsledninger til højtrykspumpen som også rensemiddelsystemet for tæthed og tilstopning.
→ Ventiler maskinen, se "Betjening/ventiler maskinen".

Maskinen indsuger ingen rensemiddel

→ Rens rensemiddel-sugeslange med filter.
→ Rens doseringsventilen til rensemiddel.
→ Fjern rensemiddel-sugeslangen og løsn kontraventilen med en stump genstand.
→ Kontroller alle rensemiddel-sugeslanger og tilslutninger for tæthed.
→ Kontroller rensemiddel-magnetventilen.

Brænderen tænder ikke

→ Påfylde brændstof.
→ Kontroller brændstofpumpen.
→ Rens filteret i tørkøringssikringen.
→ Udskift brændstofffilteret
→ Rens flammeføleren fra den elektriske flammekontrol.

Kundeservice

Hvis fejlen ikke kan fjernes skal maskinen kontrolleres fra kundeservice.

Garanti

I de enkelte lande gælder de af vore for- handlere fastlagte garantibetingelser.

Eventuelle fejl på apparatet afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl.

Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet.

Anvend kun originaltilbehør og -reservede- le. De er en garanti for en sikker og fejlfri drift af maskinen.

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Højtryksrenser

Type: 1.071-xxx

Gældende EU-direktiver

2006/42/EG (+2009/127/EG)

2004/108/EG

2000/14/EG

Anvendte harmoniserede standarder

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Anvendte overensstemmelsesvurderingsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

Målt: 89

Garanteret: 91

5.966-075

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher SE & Co. KG

		HDS 2000 Super
Nettilslutning
Spænding V 400
Strømtype Hz 3~ 50
Tilslutningseffekt kW 14
Sikring (forsinket) A 25
Kapslingsklasse -- IPX5
Beskyttelsesklasse -- I
Maksimalt tilladelig netimpedans Ohm (0.400+j0.250)
Forlængerkabel 10 m mm	^2	4
Forlængerkabel 30 m mm	^2	6
Vandtilslutning
Forsyningstemperatur, maks. °C 30
Forsyningsmængde, min. l/h (l/min) 2000 (33,3)
Tilførselstryk, maks.	MPa (bar)	0,6 (6)
Sugehøjde ud fra åbn beholder (20 °C) m	0,5
Ydelsesdata
Kapacitet, vand	l/h (l/min) 850	...1800 (14,2...30)
Arbejdstryk vand (med standarddyse)	MPa (bar)	3...18 (30...180)
Maks. driftsovertryk (sikkerhedsventil)	MPa (bar)	19,8 (198)
Max. arbejdstryk varmt vand	°C 98
Indsugning rensemiddel	l/h (l/min)	0...50 (0...0,8)
Brænderkapacitet	kW 145
Sprøjtepistolens tilbagestødskraft max. N	92
Standarddysens dysestørrelse	-- 110
Oplyste værdier ifølge EN 60335-2-79
Støjemission
Lydtryksniveau L_pA	dB(A)	73
Usikkerhed K_pA	dB(A)	3
Lydeffektniveau L_WA + usikkerhed K_WA	dB(A)	92
Hånd-arm vibrationsværdi
Håndsprøjtepistol m/s	^2	3,4
Strålerør	m/s ^2	3,4
Usikkerhed K	m/s ^2	0,8
Driftsstoffer
Brændstof -- Fyringsolie EL eller die-		sel
Oliemængde	I	2 x 0,75
Olietype:	-- Hypoid SAE	90
Mål og vægt
Længde x bredde x højde	mm	1500 x 834 x 1015
Typisk driftsvægt	kg	286
Brændstoftank	I	25
Rensemiddeltank	I	2 x 25

14 Elektroforsyningsledning

15 Plugger

Henvisning: EASY!Lock-Systemet forbinder komponenter raskt og sikkert med en hurtigvinsj på kun en omdreining.

Bilde 5

Merk: En prøve på avkalkingsmiddel er inkludert i leveransen.

Når vann må suges ut fra en ekstern beholder er følgende ombygging nødvendig:

for hardnakket smuss

40°-flatstråledyse

for ømfintlige flater og lett smuss

Smussfreser

Drift med kaldt vann

→ Sett maskinbryteren i stilling "Kaldt vann".

Drift med varmt vann

→ Steng vanntilførselen.

Er apparatet tilkobelt en skorstein skal følgende passes på:

OBS

Fare for skader fra kaldluft via skorsteinen.

→ Ved temperaturer under 0 °C skal skor- steinen kobles fra.

Ved langre driftspauser eller dersom frostfri lagring ikke er mulig:

Merk: Følg bruksanvisning for frostvæsken.

Anvendte overensstemmende normer

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11:2000

EN 62233: 2008

Anvendt metode for samsvarsvurdering

Säkerhetsanvisningar
