KULLANIM KILAVUZU HDS 2000 Super Kärcher

Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

– İlk kullanımdan önce, 5.951-949.0 numaralı güvenlik uyarılarını mutlaka okuyun!

– Nakliye hasarlarını hemen yetkili satıcı-ya bildirin.

– Çıkartırken ambalajın içindekileri kontrol edin.

İçindekiler

Çevre koruma ..... TR 1

Tehlike kademeleri ..... TR 1

Cihaz elemanları. . . . . . . . . TR 2

Cihazdaki semboller ..... TR 3

Kurallara uygun kullanım .... TR 3

Güvenlik uyarıları ..... TR 3

Güvenlik tertibatları. . . . . . . TR 3

İşletime alma. TR 4

Kullanımı.... TR 6

Depolama ..... TR 9

Taşıma ..... TR 9

Koruma ve Bakım ..... TR 9

Arizalarda yardım ..... TR 10

Garanti ..... TR 12

Aksesuarlar ve yedek parçalar TR 12

AB uygunluk bildirisi ..... TR 12

Teknik Bilgiler ..... TR 13

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değer- lendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Aküler, yağ ve benzeri maddeler doğaya ulaşmamalıdır. Bu ne- denle eski cihazları lütfen öngö- rülen toplama sistemleri aracılı- ğiyla imha edin.

Lütfen motor yağı, dizel ve benzinin çevreye yayılmasına izin vermeyin. Lütfen zemi-ni koruyun ve eski yağları çevre tekniğine uygun olarak imha edin.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye yönelik uya- rı.

⚠UYARI

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

TEDBIR

Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

DIKKAT

Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

Genel bakış

Cihaz elemanları

Resim 1

1 Kapak kilidi
2 Cihaz kapağı
3 Temizlik maddesi doldurma ağzı (2x)
4 Forklift rayları
5 EASY!Lock yüksek basınç hortumu
6 EASY!Lock huzme hortumu
7 Yüksek basınç memesi

8 E m n i y e t k o l u

9 Su bağlantısı seti

10 Çekme kolu

11 El püskürtme tabancasının emniyet kilidi

12 EASY!Force el püskürtme tabancası

13 El püskürtme tabancasındaki basınç/miktar ayarı

14 Elektrik beslemesi

15 Kapak tapası

16 EASY!Lock yüksek basınç bağlantısı - 2kat

17 El freniyle birlikte direksiyon makarası

18 Su bağlantısı

19 Huzme boru için raf (iki taraflı)

20 Yanıcı madde doldurma ağızı

21 Kulp parçası

22 Kumanda alanı

23 Aksesuar rafi

24 Arıza/servis göstergeli kontrol camı

25 Raf için kanat kapak

26 Kısa kullanım kılavuzu

27 Sıvı yumuşaticısı doldurma deliği

Kumanda alanı

Resim 2

A Cihaz şalteri
B Sıcaklık ayarı düğmesi
C Temizlik maddesi dozaj valfi
D Manometre
1 Yanıcı madde kontrol lambası
2 Sivi yumuşaticı kontrol lambası
3 Temizlik maddesi kontrol lambası
4 Kontrol lambası Dönme yönü
5 Otomatik temizlik maddesi dozajı düğmesi ((AUTO CHEM)
6 Kontrol lambası AUTO CHEM'deki temizlik maddesi beslemesi

7 Kontrol lambası Servis

8 Kontrol lambası Arıza

Akış şeması

Resim 3

1 Su bağlantısı
2 Su soğutması Motor 1
3 Su soğutması Motor 2
4 Su fil t res i
5 Şamandıra deposu 1
6 Sivi yumuşaticısı deposu
7 Sıvı sertlik önleyiciyi manyetik valfı
8 Şamandıra deposu 2
9 Yüksek basınç pompası 1
10 Yüksek basınç pompası 2
11 Taşma valfı
12 Basınç şalteri, 10 bar
13 Tek yönlü valf
14 Basınç şalteri, 30 bar
15 Basınç şalteri, 100 bar
16 Titreşim sönümleyici
17 Manometre
18 Emniyet valfı
19 Su eksiklik emniyeti
20 Titreşim sönümleyici
21 Devir daimli ısıtıcı
22 Brülör fanı
23 Yakıt pompası
24 Yakıt eksikliği valfı
25 Alev denetimi
26 Yanıcı madde deposu
27 Sıcaklık ayarı düğmesi
28 Kapatma tapası Yüksek basınç çıkışı 2
29 El püskürtme tabancası
30 Yüksek basınç memesi
31 Temizlik maddesi çift dozaj valfı
32 Temizlik maddesi manyetik valfı 1
33 Temizlik maddesi manyetik valfı 2
34 Filtreli temizlik maddesi seviye sensörü 1; Filtreli
35 Filtreli temizlik maddesi seviye sensörü 2; Filtreli
36 Temizlik maddesi tankı 1
37 Temizlik maddesi tankı 2

Renk kodu

– Temizlik prosesinin kullanım elemanları sarıdır.
– Bakım ve servis kullanım elemanları açık gridir.

Cihazdaki semboller

Yüksek basınçlı tazyik, düzgün kullanılmadığı zaman tehlikeli

olabilir. Tazyik kişilere, hayvanlara, etkin elektrik donanıma veya cihazın kendisine doğru tutulmalıdır.

TEHLIKE

Elektrik çarpma tehlikesi!

Elektrik sistemindeki çalışmalar sadece bir elektrik teknisyenleri tarafından yapılmalıdır.
- Tüm çalışmalarda sistemi gerilimsiz duruma getirin, bu amaçla Acil Kapatma ana şalterini „0“ konumuna getirin ve tekrar açmaya karşı emniyete alın.

Kurallara uygun kullanım

Temizlenebilenler: Makineler, motorlu taşıtlar, inşaat makineleri, aletler, cepheler, teraslar, bahçe makineleri, vb.

TEHLIKE

Yaralanma tehlikesi! Benzin istasyonları ya da diğer tehlikeli bölgelerde kullanım sırasında ilgili güvenlik kurallarına uyun.

Mineral yağ içeren atık suyun toprak, su kaynakları ya da kanalizasyona karışmasını lütfen önleyin. Bu nedenle motorlar ve zeminleri lütfen yağ ayırıcı uygun yerlerde yıkayın.

Su kalitesiyle ilgili beklentiler:

DIKKAT

Yüksek basınç maddesi olarak sadece temiz su kullanılmalıdır. Kirlenme, cihazda veya aksesuarlarda zamanından önce aşınmaya ve tortu oluşmasına neden olur. Geri dönüşüm suyu kullanılırsa, aşağıdaki sınır değerler aşılmamalıdır.

pH değeri 6,5...9,5
Elektrik iletkenliği * Taze su	ilet-kenliği +1200 μS/cm
Ayrılabilir maddeler ** < 0,5	mg/l
Filtrelenebilir maddeler ***	< 50 mg/l
Hidrokarbonlar < 20 mg/l
Klorid < 300 mg/l
Sülfat < 240 mg/l
Kalsiyum < 200 mg/l
Toplam sertlik < 28 °dH	< 50 °TH< 500 ppm (mg CaCO_3/l )
Demir < 0,5 mg/l
Mangan < 0,05 mg/l
Bakır < 2 mg/l
Aktif klor	< 0,3 mg/l
Genel kokulardan arındırılmış
* maks. toplam 2000 μS/cm** Numune hacmi 1 litre, çalışma süresi 30 dakika*** aşındırıcı maddeler kullanılmaz

Güvenlik uyarıları

• Sıv ı püskürtücülere dair kanunlardaki ilgili ulusal talimatlara dikkat edin.
• Kaza önlemeye dair kanunlardaki ilgili ulusal talimatlara dikkat edin. Sıvı püskürtücüler düzenli olarak kontrol edilmeli ve kontrol sonucu yazılı olarak belgelenmelidir.
• Cihazın ısıtma tertibatı bir yakma sistemidir. Yakma sistemleri, kanunlardaki ilgili ulusal talimatlara göre düzenli olarak kontrol edilmelidir.
• Cihazda/Aksesuarda değişiklikler yapılmamalıdır.

Güvenlik tertibatları

Güvenlik tertibatları kullanıcıının korunmasını sağlar ve devre dışı bırakılmamalıdır ya da bu tertibatların çalışma şekli değiştirilmemelidir.

İki basınç şalterli taşma valfı

– Basınç/miktar ayarlama ünitesi kullanı- larak el püskürtme pompasından su miktarının azaltılması sırasında, taşıma valfı açılır ve suyun bir bölümü pompa- nın emme tarafına geri akar.
– Tüm su pompanın emme tarafına geri akacak şekilde el püskürtme tabancası kapatılırsa, taşıma valfındaki basınç şalteri pompayı kapatır.
– El püskürtme pompası tekrar açılırsa, silindir kapağındaki basınç şalteri pompayı tekrar açar.

Taşma valfı fabrikada ayarlanmış ve mühürlenmiştir. Ayarlama sadece müşteri hizmetleri tarafından yapılabilir.

Emniyet valfı

– Taşma valfı arızalıysa, emniyet valfı açılır.

Emniyet valfı fabrikada ayarlanmış ve mühürlenmiştir. Ayarlama sadece müşteri hizmetleri tarafından yapılabilir.

Su eksiklik emniyeti

– Su eksiklik emniyeti, su eksikliği durumunda brülörün devreye girmesini önler.
– Bir süzgeç, emniyetin kirlenmesini önler ve düzenli olarak temizlenmelidir.

İşletime alma

⚠UYARI

Yaralanma tehlikesi! Cihaz, aksesuarlar, besleme hatları, ve bağlantılar kusursuz duruma olmalıdır. Kusursuz durumda değil-se, cihaz kullanılmamalıdır.

→ Park frenlerini kilitleyin.

Kulp parçasının takılması

Resim 4

→ Her iki kulp parçasını cihaza takın.

El püskürtme tabancası, püskürtme borusu, meme ve yüksek basınç hortumunun takılması

Uyarı: EASY!Lock sistemi, hızlı dişli sistemi sayesinde bileşenleri sadece tek çevirmede çabuk ve güvenli şekilde birbirlerine bağlar.

Resim 5

→ Huzme borusunu el püskürtme tabancası ile bağlayın ve elle sıkın (EASY!Lock).
→ Yüksek basınç memesini huzme borusuna takın.
→ Rakor somununu takın ve elle sıkın (EASY!Lock).
→ Yüksek basınç hortumunu cihazın el püskürtme tabancası ve yüksek basınç bağlantısı ile bağlayın ve elle sıkın (EASY!Lock).

Yüksek basınç pompası yağ seviyesinin kontrol edilmesi

→ Cihaz kapağını açın.
→ Yağ deposu kapağının uçlarını kesin.
→ Yağ depolarındaki seviyesini kontrol edin.
→ Yağ seviyesinin "MIN" seviyesinin altına inmiş olması durumunda cihazı çalıştırmayın.
→ İhtiyaç anında yağ ekleyin (Bkz. Teknik Bilgiler).

Yanıcı maddenin doldurulması

TEHLIKE

Patlama tehlikesi! Sadece dizel yakıt ya da hafif ısıtma yağı doldurun. Örn. benzin gibi uygun olmayan yanıcı maddeler kullanıl-mamalıdır.

DIKKAT

Zarar görme tehlikesi! Cihazı asla boş yakıt deposu ile çalıştırmayın. Aksi takdirde yanıcı madde pompası zarar görür.

→ Yanıcı maddeyi doldurun.
→ Depo kapağını kapatın.
→ Taşan yanıcı maddeyi silin.

Sıvı sertlik önleyicinin doldurulması

– Sıvı sertlik önleyici, kireç içeren musluk suyuyla çalışma sırasında ısıtma hattının kireçlenmesini önler. Şamandıra deposunun besleme bölümünde, damla şeklinde dozaj ayarlanır.
– Dozaj, fabrikada orta su sertliğine ayarlanmıştır.
– Bu ayar, müşteri hizmetleri tarafından yerel koşullara adapte edilebilir.

Not: Bir bidon sıvı sertlik önleyici teslimat kapsamında bulunmaktadır.

→ RM 110 sıvı sertlik önleyiciyi sıvı sertlik önleyici doldurma deliğine (beyaz depo) doldurun.

Sıvı sertlik önleyicisiz çalışma

Yumuşak suyla (örn. yağmur suyu) işletim sırasında sıvı sertlik önleyici olmadan çalışılabilir.

→ Sıvı sertlik önleyici doldurma ağzının kapağını çıkartın.
→ Birlikte verilen yayı, kapak desteğine takın.
→ Kapağı yerine oturtun.

Not: Bu sayede, sıvı sertlik önleyici kontrol lambasının sürekli yanıp sönmesi önlenir.

Not: Musluk suyuyla işletim durumunda yay çıkartılmalıdır.

Temizlik maddesinin doldurulması

⚠️ TEHLIKE

Yaralanma tehlikesi!

– Sadece Kärcher ürünleri kullanın.
- Kesinlikle çözücü maddeler (benzin, aseton, tiner, vb) doldurmayın.
– Göz ve deri temasını önleyin.
– Temizlik maddesi üreticisinin güvenlik ve kullanım uyarlarına dikkat edin.

Kärcher, özel bir temizlik ve koruma malzemesi programı sunmaktadır.

Bu konuda yetkili satıcınızdan bilgi alabilirsiniz.

→ Temizlik maddesini doldurun.

Su bağlantısı

Bağlantı değerleri için teknik bilgiler bölü- müne bakın.

→ Besleme hortumunu (minimum uzunluk 7,5 m, minimum çap 3/4"), cihazın su bağlantısı ve su beslemesine (Örneğin: su musluğu) bağlayın.

Not: Besleme hortumu, teslimat kapsamında bulunmamaktadır.

Suyun depodan emilmesi

Suyu harici bir depodan emmek sterseniz, aşağıdaki değişiklik gereklidir:

→ Pompa kafalarındaki su bağlantılarını çıkartın.

→ Şamandıra depolarının üstteki besleme hortumlarını sökün ve pompa kafalarına bağlayın.
→ Emme hortumunu (minimum 3/4" çapında) filtreyle (aksesuar) birlikte su bağlantısına bağlayın.

Pompa suyu emene kadar şunları yapmalı- sınız:

→ Basınç/miktar ayarını maksimum değere ayarlayın.
→ Temizlik maddesi dozaj valfını kapatın.

TEHLIKE

Yaralanma ve hasar tehlikesi! Bir içme suyu deposundan kesinlikle su emmeyin.

Tiner, benzin, yağ ya da filtre edilmemiş su gibi çözücü madde içeren sıvıları kesinlikle emmeyin. Cihazdaki contalar çözücü maddelere karşı dayanıklı değildir. Çözücü maddelerin püskürme dumanı patlayıcı ve zehirlidir.

Akım bağlantısı

– Bağlantı değerleri için Bkz. Teknik Özellikler ve Tip Plakası.
– Elektrik bağlantısı bir elektrik tesisatçısı tarafından yapılmalı ve IEC 60364-1'e uygun olmalıdır.

⚠️ TEHLIKE

Elektrik çarpması nedeniyle yaralanma tehlikesi!

- Uygun olmayan elektrikli uzatma kabloları tehlikeli olabilir. Serbest zamanlarda, sadece bunun için müsaade edilmiş ve buna göre işaretlenmiş yeterli düzeyde kablo kesitine sahip elektrikli uzatma kablolarını kullanın.

- Uzatma hatlarını her zaman tümüyle açın.

- Kullanılan bir uzatma kablosunun soketi ve kavraması suya dayanıklı olmalıdır.

DIKKAT

Elektrik bağlantı noktasında izin verilen maksimum nominal empedans (Bkz. Teknik Bilgiler) aşılmamalıdır. Bağlantı noktanızdaki mevcut şebeke empedansıyla ilgili belirsizlikler olması durumunda lütfen enerji tedarik kurumunuzla bağlantı kurun.

Kullanımı

⚠️ TEHLIKE

Patlama tehlikesi! Yanıcı sıvılar püskürtmeyin.

TEHLIKE

Yaralanma tehlikesi! Püskürtme borusu olmadan cihazı kesinlikle kullanmayın. Her kullanımdan önce püskürtme borusunun sıkı oturup oturmadığını kontrol edin. Püskürtme borusunun vidalı bağlantısı elle sıkılmış olmalıdır.

⚠️ TEHLIKE

Yaralanma tehlikesi! Çalışma sırasında el püskürtme tabancasını ve püskürtme borusunu iki elinizle tutun.

⚠️ TEHLIKE

Yaralanma tehlikesi! Çekme kolu ve emniyet kolu işlteim sırasında sıkıştırılmamalıdır.

TEHLIKE

Yaralanma tehlikesi! Emniyet kolu hasarlıysa müşteri hizmetlerini arayın.

DIKKAT

Zarar görme tehlikesi! Cihazı asla boş yakıt deposu ile çalıştırmayın. Aksi takdirde yanıcı madde pompası zarar görür.

El püskürtme tabancasını açma/kapatma

→ El püskürtme tabancasını açma: Emniyet koluna ve çekme koluna basın.
→ El püskürtme tabancasını kapatma: Emniyet kolunu ve çekme kolunu serbest bırakın.

Cihazı havalandırın

→ Su beslemesini açın.
→ Su kabarcıksız bir şekilde çıkana kadar cihazı yüksek basınç hortumu olmadan çalıştırın.
→ Yüksek basınç hortumunu yüksek basınç bağlantısına vidalayın.

veya

El püskürtme tabancası açıklken, su kabarcıksız bir şekilde yüksek basınç tüpünden dışarı çıkana kadar 10 saniyelik aralıklarla cihazı birkaç kez kapatın ve açın.

Memenin değiştirilmesi

TEHLIKE

Yaralanma tehlikesi! Meme değişiminden önce cihazı kapatın ve cihaz basınçsız duruma gelene kadar el püskürtme tabancasını çalıştırın.

→ El püskürtme tabancasını emniyete alın, bunun için emniyet sürgüsünü öne itin.
→ Memeyi değiştirin.

Püskürtme açısı, yüksek basınçlı püskürtmenin etkisi açısından belirleyici faktördür. Normal durumda, bir 25° yassı püskürtme memesi ile çalışılır (teslimat kapsamında bulunmaktadır).

Aksesuar olarak teslim edilebilen memeler

0° tam püskürtme memesi

İnatçı kirler için

40° yassı püskürtme memesi

Hassas yüzeyler ve hafif kirler için

Kir frezesi

Kalın katmanlı, inatçı kirler için

Açılı Vario meme

Ayarlanabilen püskürtme açılı

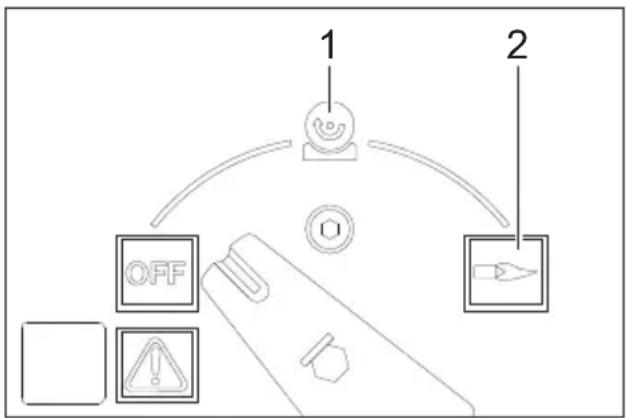

Mod türleri

1 Soğuk suyla çalışma
2 Sıcak suyla çalışma

Cihazı açın

→ Cihaz düğmesini "OFF" konumuna getirin ve elektrik fişini prize takın.

Not: Motorun dönme yönü yanlışsa, elektronik ünite motoru birkaç saniye sonra ka-patır ve dönme yönü kontrol lambası yanar. Arızayı giderin, bkz. "Arızalarda yardım".

→ Cihaz anahtarını istediğiniz çalışma moduna getirin.

Çalışma basıncı ve besleme miktarının ayarlanması

El püskürtme tabancasındaki basınç/miktar ayarı

→ El püskürtme tabancasındaki basınç/miktar ayarını döndürerek (kademesiz) çalışma basıncı ve besleme miktarını ayarlayın (+/-).

TEHLIKE

Yaralanma tehlikesi! Basınç/miktar regü- lasyonu ayarı yapılırken, püskürtme boru- sunun vidalı bağlantısının gevşememesine dikkat edilmelidir.

Her iki pompa seti, ihtiyaca bağlı olarak basınç şalteri üzerinden devreye sokulur.

Temizlik maddesiyle çalışma

– Çevreyi korumak için, temizlik maddesini tasarruflu bir şekilde kullanın.
– Temizlik maddesi, temizlenecek yüze-ye uygun olmalıdır.

Manüel temizlik maddesi kumandası

→ Otomatik temizlik maddesi dozajı düğmesini (AUTO CHEM) "0" konumuna getirin.
→ Temizlik maddesi dozaj valfını istediği- niz temizlik maddesi (CHEM 1 veya CHEM 2) ve konsantrasyona ayarlayın.
→ El püskürtme tabancası açıldıktan sonra, istenen temizlik maddesi dozlanır.

Otomatik temizlik maddesi kumandası

→ Otomatik temizlik maddesi dozajı düğmesini (AUTO CHEM) “1” konumuna getirin.
→ Temizlik maddesi dozaj valfını istediği-niz temizlik maddesi (CHEM 1 veya CHEM 2) ve konsantrasyona ayarlayın.

→ El püskürtme tabancasını açın.

Yüksek basınç tazyikine temizlik maddesi dozlanmaz.

→ El püskürtme tabancasını kapatın ve 3 saniye içinde açın.

Yüksek basınç tazyikine temizlik maddesi dozlanır.

Temizlik maddesi beslemesi kontrol lambası yanar.

El püskürtme tabancası 3 saniyeden uzun süre kapalı kalırsa, temizlik maddesi dozlanmaz.

El püskürtme tabancası kapatıldıktan sonra, temizlik maddesi dozajı durdurulur ve temizlik maddesi beslemesi kontrol lambası söner.

→ Temizlik maddesini tekrar vermek için el püskürtme tabancasını açın, kapatın ve 3 saniye içinde açın.

2 el püskürtme tabancasıyla çalışma

Cihaz 2 yüksek basınç çıkışına sahiptir.

→ İkinci yüksek basınç çıkışının kapatma tapasını sökün.
→ İkinci el püskürtme tabancasını yüksek basınç hortumuna (aksesuar) bağlayın.
→ Her iki püskürtme borusuna 25052 ebadında yüksek basınç memeleri takın.

Her iki pompa seti, ihtiyaca bağlı olarak devreye sokulur.

Temizleme

→ Basınç/sıcaklık ve temizlik maddesi konsantrasyonunu, temizlenecek yüze-ye uygun olarak ayarlayın.

Not: Yüksek basınç nedeniyle hasarları önlemek için, yüksek basınçlı sıvıyı her zaman ilk önce temizlenecek cisme uzak mesafeden yöneltin.

Önerilen temizlik yöntemleri

– Kirin çözülmesi:

→ Temizlik maddesini az miktarda püskürtün ve 1...5 dakika bekleyin, fakat maddeyi kurutmayın.
– Kirin temizlenmesi:
→ Çözülen kiri yüksek basınç huzmesiyle yıkayın.

Soğuk suyla çalışma

→ Cihaz düğmesini "Soğuk su" sembolüne getirin.

Sıcak suyla çalışma

Aşağıdaki temizleme sıcaklıklarını öneriyoruz:

– Protein içeren kirler, Örn; Gıda madde- leri sanayinde maksimum 60 °C

- Motorlu taşit temizliği, makine temizliği 60-90 °C

TEHLIKE

Yanma tehlikesi!

→ Sıcaklık regülatörünü istediğiniz sıcaklığa ayarlayın.
→ Cihaz düğmesini "Sıcak su" sembolüne getirin.

Not: Çalışma basıncı ve sevk miktarı ayarı değiştirilirken su sıcaklığı da değişir.

Çalışmaya ara verme

→ Çekme kolunu bırakın, cihaz kapanır. El püskürtme tabancasını emniyete alın, bunun için emniyet sürgüsünü öne itin.
→ El püskürtme tabancasının güvenliğini açın, bunun için emniyet sürgüsünü geri itin. Çekme kolunu tekrar çekin, cihaz tekrar çalışır.

El püskürtme tabancası 30 dakikadan daha uzun bir süre kapatılmaz ya da açılırsa, güvenlik nedenleriyle pompa otomatik olarak kapanır.

→ Tekrar işletme almak için cihaz düğmesini kapatın ve tekrar açın.

Temizlik maddesiyle çalışmadan sonra

→ Temizlik maddesi dozaj valfını "0" konumuna getirin.
→ Cihaz düğmesini "Soğuk su" sembolüne getirin.
→ El püskürtme tabancası açıklken, cihazı en az bir dakika yıkayın.

Cihazın kapatılması

TEHLIKE

Sıcak su nedeniyle yanma tehlikesi! Sıcak suyla çalışmadan sonra, cihaz, soğutma için en az iki dakika boyunca soğuk suyla ve tabanca açıkken çalıştırılmalıdır.

→ Su beslemesini kapatın.
→ El püskürtme tabancasını açın.
→ Pompayı cihaz şalteriyle açın ve 5-10 saniye çalıştırın.
→ El püskürtme tabancasını kapatın.
→ Cihaz şalterini "OFF" konumuna getirin.
→ Şebeke fişini, sadece elleriniz kuruyken prizden çekin.
→ Su bağlantısını çıkartın.
→ Cihaz basınçsız duruma gelene kadar el püskürtme tabancasını çalıştırın.
→ El püskürtme tabancasını emniyete alın, bunun için emniyet sürgüsünü öne itin.

Antifriz koruma

DIKKAT

Zarar görme tehlikesi! Don, suyu tam boşaltılmamış cihaza zarar verir.

→ Cihazı don olayına maruz kalmayacağı bir yere koyun.

Cihaz bir bacaya bağlanmışsa, aşağıdaki-lere dikkat edilmelidir:

DIKKAT

Bacadan içeri giren soğuk hava nedeniyle hasar tehlikesi.

→ 0 °C'nin altındaki dış sıcaklıklarda cihazı bacadan ayırın.

Dona karşı korumuş bir depolama mümkün değilse, cihazı durdurun.

Durdurma

Uzun süreli çalışma molalarında ya da don-maya karşı korumuş bir depolama müm-künd eğilse:

→ Temizlik maddesi deposunu boşaltın.
→ Suyu boşaltın.
→ Cihazı antifrizle yıkayın.

Suyun boşaltılması

→ Su besleme hortumu ve yüksek basınç hortumunu sökün.
→ Kazan tabanındaki besleme hattını sökün ve ısıtma hattını boşta çalıştırın.
→ Pompa ve hatlar boşalana kadar cihazı maksimum 1 dakika çalıştırın.

Cihazı antifrizle yıkayın

Not: Antifriz üreticisinin kullanım talimatlarına uyun.

→ Piyasada bulunan bir antifrizi şamandıra deposuna doldurun.
→ Cihaz komple yıkanana kadar cihazı (brülörsüz olarak) çalıştırın.

Bu sayede etkin bir korozyon koruması elde edilir.

Depolama

TEDBIR

Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin.

Taşıma

DIKKAT

Çekme kolunu taşıma sırasında zararlardan koruyun.

TEDBIR

Yaralanma ve hasar tehlikesi! Taşıma sırasında cihazın ağırlığına dikkat edin.

→ Araçlarda taşıma sırasında, cihazı geçerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın.

Koruma ve Bakım

TEHLIKE

Farkında olmadan çalışmaya başlayan cihaz ve elektrik çarpması nedeniyle yaralanma tehlikesi. Cihazdaki tüm çalışmalardan önce cihazı kapatın ve elektrik fişini çekin.

→ Su beslemesini kapatın.
→ El püskürtme tabancasını açın.
→ Pompayı cihaz şalteriyle açın ve 5-10 saniye çalıştırın.
→ El püskürtme tabancasını kapatın.
→ Cihaz şalterini "OFF" konumuna getirin.
→ Şebeke fişini, sadece elleriniz kuruyken prizden çekin.
→ Su bağlantısını çıkartın.

→ Cihaz basınçsız duruma gelene kadar el püskürtme tabancasını çalıştırın.
→ El püskürtme tabancasını emniyete alın, bunun için emniyet sürgüsünü öne itin.
→ Cihazı soğutun.

Kärcher teknik servisiniz, düzenli bir güvenlik kontrolü ya da bir bakım sözleşmesinin yapılması hakkında sizi bilgilendirir.

Bakım aralıkları

500 çalışma saatinde bir, en azından her yıl

→ Cihazın bakımını müşteri hizmetlerine yaptırın.

Servis kontrol lambası yanıyor

Cihaz çalışma süresi nedeniyle belirli bakım çalışmaları gerekli olursa, servis kontrol lambası yanar.

→ Müşteri hizmetlerine haber verin.

Gerekli bakım çalışmaları

– Yüksek basınç bağlantılarına sızdırmazlık kontrolü yapın.– Yanıcı madde deposu ve yanıcı madde filtresini temizleyin.

– Pompaya sızdırmazlık kontrolü yapın.– Pompadaki yağı değiştirin.– Her iki şamandıra deposunun su bağlantısındaki süzgeci temizleyin.– Su eksikliği emniyetinden önceki süzgeci temizleyin.

– Isıtma hattındaki kurumu temizleyin. *– Isıtma hattındaki kireçleri temizleyin. *– Ateşleme elektrotlarını temizleyin/yenileyin. *– Brülör memesini temizleyin/yenileyin. *– Brülörü ayarlayın. *

– Pompanın taşıma valfına sızdırmazlık kontrolü yapın. *– Yüksek basınç hortumunu kontrol edin. *– El püskürtme tabancasını temizleyin.– Basınç deposunu kontrol edin. *

* Müşteri hizmetleri tarafından yapılır.

Yakıt deposunun temizlenmesi

→ Cihaz kapağını, kulp parçasını ve devre kutusunun kapağını sökün.
→ Tankı sökün.
→ Kalan yakıtı çevreye uygun şekilde tasfiye edin.
→ Tankı iyice durulayın ve kurutun.
→ Yanıcı madde filtresini değiştirin.

Pompaya sızdırmazlık kontrolü yapılması

Dakikada 3 damla suya izin verilmiştir ve ci-hazın alt tarafından çıkabilir.

→ Daha güçlü bir sızdırmada, cihazı müşteri hizmetlerine kontrol ettirin.

Yağ değişimi

DIKKAT

Hasar tehlikesi! Yağ sütlü duruma dönüşürse, hemen Kärcher müşteri hizmetlerini bilgilendirin.

→ Yaklaşık 1 litre yağa uygun bir toplama kabını hazırlda bulundurun.
→ Tahliye tapasını açın.

Eski yağı çevreye uygun şekilde imha edin ya da bir toplama merkezine verin.

→ Tahliye tapasını tekrar sıkın.
→ Yağı, yavaşça yağ deposundaki MAX işaretine kadar doldurun.

Not: Hava kabarcıkları dışarı çıkabilmelidir. Yağ cinsi ve dolum miktarı için teknik bilgiler bölümüne bakın.

Su eksikliği emniyetinden önceki süzgecin temizlenmesi

→ Pompa kafasından emniyet bloğuna giden hortumu sökün.
→ M8 cıvatayı süzgecin deliğine vidalayın ve süzgeci dışarı çekin.
→ Süzgeci temizleyin.

Arizalarda yardım

TEHLIKE

Farkında olmadan çalışmaya başlayan cihaz ve elektrik çarpması nedeniyle yaralanma tehlikesi. Cihazdaki tüm çalışmalardan önce cihazı kapatın ve elektrik fişini çekin.

Arıza kontrol lambası yanıyor

→ Rafın kanatlı kapağını açın.
→ Elektronik hata göstergesini okuyun.
→ Arızayı aşağıda belirtildiği gibi giderin.

Gösterge

F

1

Arızanın giderilmesi

→ Su besleme miktarını artırın.
→ Su bağlantısındaki süzgeci temizleyin.
→ Su eksikliği emniyetinden önceki süzgeci temizleyin.

Gösterge

F

2

Arızanın giderilmesi

→ Su eksiklik emniyetinin Reed şalterini yenileyin (müşteri hizmetleri).
→ Su eksiklik emniyetini temizleyin (müşteri hizmetleri).

Gösterge

F

3

Arızanın giderilmesi

→ Yüksek basınç sistemindeki sızıntıyı giderin.

Gösterge

F

4

Arızanın giderilmesi

→ Isıtma hattındaki kurumları temizleyin (müşteri hizmetleri).
→ Brülörü ayarlayın (müşteri hizmetleri).
→ Egzoz termostatını yenileyin (müşteri hizmetleri).

Gösterge

F

5

Arızanın giderilmesi

→ Her 3 fazın da sigortalarını ve gerilimini kontrol edin (müşteri hizmetleri).
→ Hava basıncı şalterini yenileyin (müşteri hizmetleri).

Gösterge

F

6

Arızanın giderilmesi

→ Yakıt deposunun doldurma seviyesini kontrol edin.
→ Brülörün çalışmasını kontrol edin (müşteri hizmetleri).
→ Yakıt memesini, ateşleme elektrotlarını, ateşleme kablosunu kontrol edin ve gerekirse değiştirin (müşteri hizmetleri).
→ Brülörü temizleyin (müşteri hizmetleri).
→ Alev sensörünü temizleyin, gerekirse değiştirin.

Gösterge

F

7

Arızanın giderilmesi

– Motorda aşırı yük/motor aşırı ısındı

→ Cihaz şalterini "0" konumuna getirin ve motoru yaklaşık 5 dakika soğutun.
→ Arıza tekrar ortaya çıkarsa, müşteri hizmetlerine cihazı kontrol ettirin.

Yanıcı madde kontrol lambası yanıyor

→ Yanıcı maddeyi doldurun.
→ Yakıt seviye sensörüne çalışma kontrolü yapın.

Sıvı yumuşaticısı kontrol lambası yanıyor

→ Sıvı sertlik önleyiciyi doldurun.
→ Sıvı sertlik önleyici deposundaki elektrotları temizleyin.

Temizlik maddesi kontrol lambası yanıyor

→ Temizlik maddesi ekleyin.

Dönme yönü kontrol lambası yanıyor

→ Cihazın fişini prizden çekin.
→ Elektrik filindeki kutup döndürme tertibatını 180° döndürün.
→ Elektrik fişini prize takın.

Cihaz basınç oluşturmuyor

→ Temizlik maddesi deposu boşsa, depoyu doldurun.
→ Temizlik maddesi dozaj valfını "0" konumuna getirin.
→ Cihazın havasını alın, bkz. "Kullanım/Cihazın havasının alınması".
→ Su bağlantısı ve iki şamandıra deposundaki filtreleri temizleyin.
→ Su besleme miktarını kontrol edin (Bkz. Teknik Özellikler)
→ Yüksek basınç pompasına giden besleme hatlarında sızdırmazlık ve tıkanıklık kontrolü yapın.

Pompada vuruntu

→ Yüksek basınç pompasına giden tüm besleme hatlarında ve temizlik maddesi sisteminde sızdırmazlık veya tıkanma kontrolü yapın.
→ Cihazın havasını alın, bkz. "Kullanım/Cihazın havasının alınması".

Cihaz temizlik maddesi emmiyor

→ Filtreli temizlik maddesi emme hortumunu filtreyle birlikte temizleyin.
→ Temizlik maddesi doz valfını temizleyin.
→ Temizlik maddesi emme hortumunu pompa kafasından çekin ve kör bir cisim kullanarak tek yönlü valfı açın.
→ Tüm temizlik maddesi emme hortumlarına ve bağlantılara sızdırmazlık kontrolü yapın.
→ Temizlik maddesi manyetik valflarını kontrol edin.

Brülör ateşlemiyor

→ Yanıcı maddeyi doldurun.
→ Yakıt pompasını kontrol edin.
→ Su eksikliği emniyetinden önceki süzgeci temizleyin.
→ Yanıcı madde filtresini değiştirin.
→ Elektrikli alev denetiminin alev sensörü- nü temizleyin.

Müşteri hizmeti

Arızanın giderilememesi durumunda, cihaz müşteri hizmetleri tarafından kontrol edilmelidir.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın; cihazın güvenli şekilde ve arızasız işletilmesini garantilerler. Aksesuarlar ve yedek parçalar hakkında bilgi için sitemizi ziyaret edin: www.kaercher.com.

AB uygunluk bildirisi

İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.

Ürün: Yüksek basınç temizleyicisi

Tip: 1.071-xxx

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2004/108/EG

2000/14/EG

Kullanılmış olan uyumlu standartlar

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11:2000

EN 62233: 2008

Kullanılan uyumluluk değerlendirme yöntemleri

2000/14/EG: Ek V

Ses şiddeti dB(A)

Ölçülen: 89

Garanti edilen: 91

5.966-075

Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder.

Dokümantasyon sorumlusu:

S. Reiser

Alfred Kärcher SE & Co. KG

		HDS 2000 Super
Elektrik bağlantısı
Gerilim V 400
Elektrik türü Hz 3~50
Bağlantı gücü kW 14
Sigorta (gecikmeli) A 25
Koruma şekli -- IPX5
Koruma sınıfı -- I
İzin verilen maksimum şebeke empedansı Ohm (0.40+j0.250)
Uzatma kablosu 10 m mm	^2	4
Uzatma kablosu 30 m mm	^2	6
Su bağlantısı
Besleme sıcaklığı (maks.) °C 30
Besleme miktar l/saat (l/daki-ka)		2000 (33,3)
Besleme bas	MPa (bar)	0,6 (6)
Açık depodan emme yüksekliği (20 °C)	m	0,5
Performans değerleri
Su besleme miktarı	l/saat (l/daki-ka)	850...1800 (14,2...30)
Su çalışma basıncı (standart memeyle)	MPa (bar)	3...18 (30...180)
Maksimum çalışma aşırı basıncı (emniyet valfı)	MPa (bar)	19,8 (198)
Maksimum sıcak su çalışma sıcaklığı	°C 98
Temizlik maddesi emme	l/saat (l/daki-ka)	0...50 (0...0,8)
Brulör gücü	kW 145
El püskürtme tabancasının geri tepme kuvveti (maks.)	N	92
Standart memenin enjektör boyutu	-- 110
60335-2-79'a göre belirlenen değerler
Ses emisyonu
Ses basıncı seviyesi L_pA	dB(A)	73
Güvensizlik K_pA	dB(A)	3
Ses basıncı seviyesi L_WA + Güvensizlik K_WA	dB(A)	92
El-kol titreşim değeri
El püskürtme tabancası	m/ s^2	3,4
Püskürtme borusu	m/ s^2	3,4
Güvensizlik K	m/ s^2	0,8
İşletme maddeleri
Yanıcı madde -- Isıtma yağı EL ya da dizel
Yağ miktarı	I	2 x 0,75
Yağ türü	-- Hypoid SAE	90
Ölçüler ve ağırlıklar
Uzunluk x Genişlik x Yükseklik	mm	1500 x 834 x 1015
Tipik çalışma ağırlığı	kg	286
Yanıcı madde deposu	I	25
Temizlik maddesi deposu	I	2 x 25
