NAVODILA ZA UPORABO HDS 2000 Super Kärcher

6 Ruiskuputki EASY!Lock

7 Korkeapainesuutin

8 Turvavipu

9 Vesiliitäntäsarja

10 Laukaisuvipu

dilo za uporabo, ravnajte se po njem in shranite ga za morebitno kasnejšo uporabo ali za naslednjega lastnika.

– Pred prvim zagonom obvezno preberite varnostna navodila št. 5.951-949.0!
– V primeru transportnih poškodb takoj obvestite trgovca.
– Pri razpakiranju preverite vsebino em-balaže.

Vsebinsko kazalo

Stopnje nevarnosti ..... SL 1

Elementi naprave ..... SL 2

Simboli na napravi ..... SL 3

Namenska uporaba. SL 3

Varnostna navodila ..... SL 3

Varnostne priprave ..... SL 3

Zagon SL 4

Uporaba SL 6

Skladiščenje SL 9

Transport. SL 9

Vzdrževanje SL 9

Pomoč pri motnjah ..... SL 10

Garancija. SL 12

Pribor in nadomestni deli .... SL 12

Izjava EU o skladnosti. ..... SL 12

Tehnični podatki ..... SL 13

Varstvo okolja

Embalaža je primerna za recikli- ranje. Prosimo, da embalaže ne odvržete med gospodinjske od- padke, temveč jo odložite v zbi- ralnik za ponovno obdelavo.

Stare naprave vsebujejo drago- cene reciklirne materiale, ki jih je treba odvajati za ponovno upo- rabo. Baterije, olje in podobne snovi ne smejo priti v okolje. Zato stare naprave zavrzite v ustrezne zbiralne sisteme.

Pazite, da motornje olje, kurilno olje, dizelsko gorivo in bencin ne pridejo v okolje. Varujte tla in staro olje zavrzite v skladu s predpisi o varstvu okolja.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete na:

Opozorilo na neposredno nevarnost, ki vodi do težkih telesnih poškodb ali smrti.

△OPOZORILO

Opozorilo na možno nevarno situacijo, ki lahko vodi do težkih telesnih poškodb ali smrti.

PREVIDNOST

Opozorilo na možno nevarno situacijo, ki lahko vodi do lažjih poškodb.

POZOR

Opozorilo na možno nevarno situacijo, ki lahko vodi do premoženjskih škod.

Pregled

Elementi naprave

Slika 1

1 Zapiralo pokrova
2 Pokrov naprave
3 Odprtina za polnjenje čistilnega sredstva (2x)
4 Tirnice za viličarja
5 Visokotlačna gibka cev EASY!Lock
6 Brizgalna cev EASY!Lock
7 Visokotlačna šoba
8 Varovalo
9 Komplet vodnega priključka
10 Sprožilna ročica
11 Varovalna zaskočka ročne brizgalne pištole
12 Ročna brizgalna pištola EASY!Force
13 Regulacija tlaka/količine na ročni brizgalni pištoli
14 Električni vodnik
15 Zamašek
16 Visokotlačni priključek EASY!Lock – dvakraten
17 Krmilni valj s fiksirno zavoro
18 Vodni priključek
19 Odlagalna površina za brizgalno cev (na obeh straneh)
20 Odprtina za polnjenje goriva
21 Nosilno streme
22 Upravljalno polje
23 Predal za pribor
24 Kontrolno okence s prijavo motenj/servisno prijavo
25 Prekrivna loputa za predal za pribor
26 Kratko navodilo za obratovanje
27 Odprtina za polnjenje tekočega mehčalca

Upravljalno polje

Slika 2

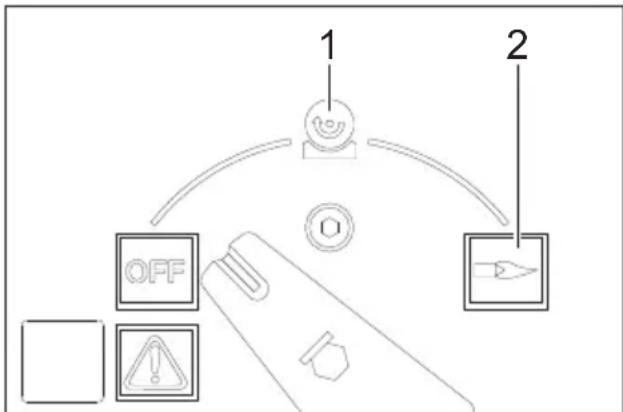

A Stikalo naprave
B Regulator temperature
C Dozirni ventil za čistilo
D Manometer
1 Kontrolna lučka za gorivo
2 Kontrolna lučka za tekoči mehčalec
3 Kontrolna lučka za čistilo
4 Kontrolna lučka smeri vrtenja

5 Stikalo za avtomatično doziranje čistilnega sredstva (AUTO CHEM)
6 Kontrolna lučka za deovod čistilnega sredstva pri AUTO CHEM
7 Kontrolna lučka za servis
8 Kontrolna lučka za motnjo

Shema pretoka

Slika 3

1 Vodni priključek
2 Vodno hlajenje motorja 1
3 Vodno hlajenje motorja 2
4 Vodni filter
5 Posoda s plovcem 1
6 Posoda za tekoči mehčalec
7 Magnetni ventil za tekoči mehčalec
8 Posoda s plovcem 2
9 Visokotlačna črpalka 1
10 Visokotlačna črpalka 2
11 Prelivni ventil
12 Tlačno stikalo, 10 barov
13 Protipovratni ventil
14 Tlačno stikalo, 30 barov
15 Tlačno stikalo, 100 barov
16 Dušilnik nihanja
17 Manometer
18 Varnostni ventil
19 Varovalo proti pomanjkanju vode
20 Dušilnik nihanja
21 pretočnega grelnika
22 Ventilator gorilnika
23 Črpalka goriva
24 Ventil proti pomanjkanju goriva
25 Nadzor plamena
26 Rezervoar za gorivo
27 Regulator temperature
28 Zamašek visokotlačnega izhoda 2
29 Ročna brizgalna pištola
30 Visokotlačna šoba
31 Dvojni dozirni ventil za čistilno sredstvo
32 Magnetni ventil za čistilno sredstvo 1
33 Magnetni ventil za čistilno sredstvo 2
34 Nivojsko tipalo za čistilno sredstvo 1 s filtrom
35 Nivojsko tipalo za čistilno sredstvo 2 s filtrom
36 Rezervoar za čistilo 1
37 Rezervoar za čistilo 2

Barvan oznaka

– Upravljalni elementi za proces čiščenja so rumeni.
– Upravljalni elementi za vzdrževanje in servisiranje so svetlo sivi.

Simboli na napravi

Visokotlačni curki so lahko pri nestrokovni uporabi nevarni.

Curka ne smete usmerjati na osebe, živali, aktivno električno opremo ali na samo napravo.

NEVARNOST

Nevarnost zaradi električnega udara!

Dela na električni napravi smejo izvaja- ti le elektro strokovnjaki.
- Pri vseh delih napravo odklopite od na-pajanja, v ta namen napravo na glavnem stikalu preklopite na „0“ in zavarujte proti ponovnemu vklopu.

Namenska uporaba

Čiščenje: strojev, vozil, zgradb, orodja, fasad, teras, vrtnega orodja, itd.

⚠NEVARNOST

Nevarnost poškodb! Pri uporabi na bencinskih črpalkah ali drugih nevarnih območjih upoštevajte ustrezne varnostne predpise.

Preprečiti morate, da odpadna voda, ki vsebuje mineralna olja, odteka v zemljo, tekoče vode ali kanalizacijo. Pranje motorjev in podvozij zato izvajajte izključno na ustreznih mestih z lovilci olj.

Zahteve za kakovost vode:

POZOR

Kot visokotlačni medij uporabljajte samo či-sto vodo. Umazanija povzroči predčasno obrabo ali nastanek oblog v napravi.

Če se uporabi reciklirana voda, se naslednjih mejnih vrednsoti ne sme prekoračiti.

pH vrednost 6,5...9,5
električna prevodnost * Pre	vodnost sveže vode +1200 μS/cm
usedljive snovi ** < 0,5 mg/l
filtrirane snovi *** < 50 mg/l
Ogljikovodiki < 20 mg/l
Klorid < 300 mg/l
Sulfat < 240 mg/l
kalcij < 200 mg/l
Skupna trdota < 28 °dH	< 50 °TH< 500 ppm (mg CaCO3/l)
Železo < 0,5 mg/l
Mangan < 0,05 mg/l
Baker < 2 mg/l
Aktivni klor	< 0,3 mg/l
brez neprijetnih vonjev
* Maksimum skupno 2000 μS/cm** Prostornina vzorca 1 l, čas usedanja 30 min*** brez abrazivnih snovi

Varnostna navodila

• Upoštevajte ustrezne nacionalne pred-pise zakonodajalca za škropilnike tekočin.
• Upoštevajte ustrezne nacionalne predpise zakonodajalca za preprečevanje nesreč. Škropilnik tekočin je potrebno redno pregledovati in o rezultatu pregleda je potrebno podati pismeno izjavo.
  – Ogrevalnik naprave je gorilna naprava. Gorilne naprave morajo biti redno pčregledovane v skladu z ustreznimi nacionalnimi predpisi zakonodajalca.
  – Naprave/pribora ne spreminjajte.

Varnostne priprave

Varnostne naprave so namenjene zaščiti uporabnika zato jih ne smete ustaviti ali se izogibati njihovi funkciji.

Prelivni ventil z dvema tlačnima stikaloma

– Pri zmanjšanju količine vode z regulatorjem tlaka/količine na ročni brizgalni pištoli, se prelivni ventil odpre in del vode steče nazaj na sesalno stran črpalke.
– Če se ročna brizgalna pištola zapre, tako da vsa voda steče nazaj na sesalno stran črpalke, tlačno stikalo na pre-livnem ventilu izklopi črpalko.
– Ko se ročna brizgalna pištola ponovno odpre, tlačno stikalo na cilindrski glavi črpalko ponovno vklopi.

Prelivni ventil je tovarniško nastavljen in plombiran. Nastavitev sme izvajati le uporabniški servis.

Varnostni ventil

– Varnostni ventil odpre, će je prelivni ventil okvarjen.

Varnostni ventil je tovarniško nastavljen in plombiran. Nastavitev sme izvajati le uporabniški servis.

Varovalo proti pomanjkanju vode

– Varovalo proti pomanjkanju vode pre-preči vklop gorilnika v primeru pomanj-kanja vode.
– Sito prepreči onesnaženje varovalke in se mora redno čistiti.

Zagon

△OPOZORILO

Nevarnost poškodb! Naprava, pribor, dovo-dni vodi in priključki morajo biti v brezhib-nem stanju. Če stanje ni brezhibno, napra-ve ne smete uporabljati.

→ Blokirajte fiksirne zavore.

Montiranje nosilnega stremena

Slika 4

→ Oba ročajna loka namestite na napravo.

Montaža ročne brizgalne pištole, brizgalne cevi, šobe in visokotlačne gibke cevi

Napotek: Sistem EASY!Lock s hitrim navojem omogoča spajanje komponent s samo enim obratom.

Slika 5

→ Brizgalno cev povežite z ročno brizgalno pištolo in jo ročno privijte (EASY!Lock).
→ Visokotlačno šobo nataknite na brizgalno cev.
→ Namestite slepo matico in jo trdno privijte z roko (EASY!Lock).
→ Visokotlačno gibko cev povežite z ročno brizgalno pištolo in visokotlačnim priključkom naprave ter jo ročno privijte (EASY!Lock).

Preverjanje nivoja olja v visokotlačni črpalki

→ Odprite pokrov ohišja.
→ Odrežite konice pokrova posode za olje.
→ Kontrolirajte nivo olja v posodah za olje.
→ Naprave ne smete zagnati, če je nivo olja padel pod oznako "MIN".
→ Po potrebi olje dolijte (glejte Tehnične podatke).

Polnjenje goriva

⚠️NEVARNOST

Nevarnost eksplozije! Nalivajte samo dizelsko gorivo ali lahko kurilno olje. Ne uporabljajte neprimernih goriv, npr. bencina.

POZOR

Nevarnost poškodb! Naprave nikoli ne uporabljajte s praznim rezervoarjem za gorivo. V nasprotnem primeru lahko uničite črpalko za gorivo.

→ Napolnite gorivo.
→ Zaprite zapiralo rezervoarja.
→ Pobrišite polito gorivo.

Polnjenje tekočega mehčalca

– Tekoči mehčalec prepreči poapnenje grelne spirale pri obratovanju s trdo vodovodno vodo. Dotoku v posodo s plovcem se dozira po kapljicah.
– Doziranje je tovarniško nastavljeno na srednjo trdoto vode.
– To nastavitev lahko uporabniški servis prilagodi lokalnim danostim.

Opozorilo: Poskusna posoda tekočega mehčalca je del dobavnega obsega.

→ Tekoči mehčalec RM 110 vlijte v odprtino za polnjenje tekočega mehčalca (bela posoda).

Delo brez tekočega mehčalca

Pri obratovanju z mehko vodo (npr. deževnico) je mogoče delati brez tekočega mehčalca.

→ Snemite pokrov z odprtine za polnjenje tekočega mehčalca.
→ Priložene vzmeti nataknite spodaj na opornik pokrova.
→ Ponovno namestite pokrov.

Napotek: S tem se prepreči, da bi kontrolna lučka za tekoči mehčalec neprekinjeno utripala.

Napotek: Pri obratovanju z vodovodno vodo je treba te vzmeti ponovno odstraniti.

Polnjenje čistila

⚠️NEVARNOST

Nevarnost poškodbe!

– Uporabljajte samo proizvode podj. Kärcher.
– V nobenem primeru ne vlivajte topil (bencina, acetona, razredčila itd.).
– Izogibajte se stikom z očmi ali kožo.
– Upoštevajte varnostna opozorila in navodila za uporabo proizvajalca čistila.

Podj. Kärcher ponuja individualen program čistilnih in negovalnih sredstev.

Prodajalec vam bo rad svetoval.

→ Napolnite čistilo.

Vodni priključek

Priključne vrednosti glejte v Tehničnih podatkih.

→ Dovodno cev (minimalna dolžina 7,5 m, minimalni premer 3/4") priključite na priključek za vodo na napravi in na dovod vode (na primer pipo).

Opozorilo: Dovodna gibka cev ni vsebovana v obsegu dobave.

Sesanje vode iz posod

Če želite sesati vodo iz zunanje posode, je potrebna naslednja predelava:

→ Odstranite vodne priključke na glavah črpalk.
→ Odvijte zgornje dovodne gibke cevi do posod s plovcem in jih priključite na glave črpalk.
→ Sesalno cev (premer najmanj 3/4") s filtrom (pribor) priključite na vodni priključek.

Preden črpalka posesa vodo, morate izvesti sledeče:

→ Regulacijo tlaka/količine nastavite na maksimalno vrednost.
→ Zaprite dozirni ventil za čistilo.

⚠️NEVARNOST

Nevarnost telesnih poškodb in materialne škode! Nikoli ne sesajte vode iz posode s pitno vodo. Nikoli ne sesajte tekočin, ki vse-bujejo topila, kot so razredčilo za lak, ben-cin, olje ali nefiltrirana voda. Tesnila naprave niso odporna na topila. Razpršena me-glica topil je visoko vnetljiva, eksplozivna in strupena.

– Priključne vrednosti glejte v Tehničnih podatkih in na tipski tablici.
– Električni priključek mora izvesti elektroinstalater in mora ustrezati IEC 60364-1.

⚠️NEVARNOST

Nevarnost poškodb zaradi električnega udara!

- Neustrezni električni podaljševalni kabli so lahko nevarni. Na prostem uporabljajte le atestirane in ustrezno označene električne podaljševalne kable z zadostnim presekom kabla:

– Podaljševalne kable vedno v celoti odvijte.
- Vtič in spojka uporabljenega podaljše-valnega kabla morata biti vodotesna.

POZOR

Maksimalno dopustna omrežna impedance na električnem priključku (glejte tehnične podatke) ne sme biti presežena. V primeru nejasnosti glede omrežne impendance, ki obstaja na Vašem priključku, stopite v stik z Vašim elektro podjetjem.

Uporaba

⚠️NEVARNOST

Nevarnost eksplozije! Ne razpršujte gorljivih tekočin.

⚠️NEVARNOST

Nevarnost poškodbe! Naprave nikoli ne uporabljajte brez montirane brizgalne cevi. Pred vsako uporabo preverite trdnost nase-da brizgalne cevi. Privijačenje brizgalne cevi mora biti trdno privito.

⚠️NEVARNOST

Nevarnost poškodb! Ročno brizgalno pišto-lo in brizgalno cev pri delu držite z obema rokama.

⚠️NEVARNOST

Nevarnost poškodb! Sprožilna ročica in varnostna ročica med obratovanjem ne smeta biti zagozdeni.

⚠️NEVARNOST

Nevarnost poškodb! Pri poškodovani varnostni ročici poiščite servisno službo.

POZOR

Nevarnost poškodb! Naprave nikoli ne uporabljajte s praznim rezervoarjem za gorivo. V nasprotnem primeru lahko uničite črpalko za gorivo.

Odpiranje/zapiranje ročne brizgalne pištole

→ Odpiranje ročne brizgalne pištole: Povlecite za varnostno in sprožilno ročico.
→ Zapiranje ročne brizgalne pištol: Spustite varnostno in sprožilno ročico.

Odzračenje naprave

→ Odprite dovod vode.
→ Napravo pustite teči brez visokotlačne cevi, dokler voda ne izstopa brez me-hurčkov.
→ Visokotlačno gibko cev privijte na visokotlačni priključek.
ali
→ Napravo pri odprti ročni brizgalni pištoli v 10 sekundnih razmakih večkrat izklo-pite in vklopite, dokler voda ne izstopa iz visokotlačne šobe brez mehurčkov.

Menjava šobe

⚠️NEVARNOST

Nevarnost poškodb! Napravo pred menja- vo šobe izklopite in aktivirajte ročno brizgal- no pištolo, dokler naprava ni tlačno razbre- menjena.

→ Zavarujte ročno brizgalno pištolo. V ta namen varnostno zaskočko potisnite naprej.

→ Zamenjajte šobo.

Brizgalni kot je odločilen za učinkovitost visokotlačnega curka. Običajno se dela s 25°-šobo z ravnim curkom (del dobavnega obsega).

Šobe, dobavljive kot pribor

0°-šoba s polnim curkom

za občutljive površine in rahlo umazanijo

Frezalo za umazanijo

za večslojno, trdovratno umazanijo

Kotna vario šoba

z nastavljivim brizgalnim kotom

Načini obratovanja

2 Obratovanje z vročo vodo

Vklop naprave

→ Stikalo naprave nastavite na „OFF“ in vtaknite omrežni vtič v vtičnico.

Napotek: Pri napačni smeri vrtenja motorja elektronika po nekaj sekundah izklopi motor in kontrolna lučka za smer vrtenja sveti.

Za odpravljanje motenj glejte „Pomoč pri motnjah“.

→ Stikalo naprave nastavite na željeni način obratovanja.

Nastavitev delovnega pritiska in pretočne količine

Regulacija tlaka/količine na ročni brizgalni pištoli

→ Delovni tlak in pretok nastavite z obračanjem (brezstopenjsko) regulatorja tlaka/količine na ročni brizgalni pištoli (+/-).

⚠️NEVARNOST

Nevarnost poškodb! Pri nastavljanju regulacije tlaka/količine bodite pozorni, da se privijačenje brizgalne cevi ne odvije.

Oba kompleta črpalk se po potrebi krmilita preko tlačnega stikala.

Obratovanje s čistilom

– Za varovanje okolja s čistili ravnajte varčno.
– Čistilo mora biti primerno za površino, ki jo želite očistiti.

Ročno uravnavanje čistilnega sredstva

→ Stikalo za avtomatično doziranje čistilnega sredstva (AUTO CHEM) pomaknite v položaj „0“.
→ Dozirni ventil za čistilno sredstvo nastavite na želeno čistilno sredstvo (CHEM 1 ali CHEM 2) in želeno koncentracijo.
→ Po odprtju ročne brizgalne pištole se dozira želeno čistilno sredstvo.

Avtomatično uravnavanje čistilnega sredstva

→ Stikalo za avtomatično doziranje čistilnega sredstva (AUTO CHEM) pomaknite v položaj „1“.
→ Dozirni ventil za čistilno sredstvo nastavite na želeno čistilno sredstvo (CHEM 1 ali CHEM 2) in želeno koncentracijo.
→ Odprite ročno brizgalno pištolo. Visokotlačnemu curku se ne dozira či- stilno sredstvo.
→ Zaprite ročno brizgalno pištolo in jo ponovno odprite v roku 3 sekund. Visokotlačnemu curku se dozira čistilno sredstvo.

Kontrolna lučka za dovod čistilnega sredstva sveti.

Če ostane ročna brizgalna pištola dlje kot 3 sekunde zaprta, se v nadalje čistilno sredstvo ne dozira več.

Po zaprtju ročne brizgalne pištole se doziranje čistilnega sredstva zaustavi in kontrolna lučka za dovod čistilnega sredstva ugasne.

→ Za ponovno dodajanje čistilnega sredstva ročno brizgalno pištolo odprite, zaprite in jo ponovno odprite v roku 3 sekund.

Obratovanje z 2 ročnimi brizgalnimi pištolami

Naprava ima 2 visokotlačna izhoda.

→ odvijte zamašek drugega visokotlačne- ga izhoda.
→ Priključite drugo ročno brizgalno pištolo z gibko visokotlačno cevjo (pribor).
→ Na obeh brizgalnih ceveh namestite visokotlačne šobe velikosti 25052.

Oba kompleta črpalk se krmilita po potrebi.

Čiščenje

→ Tlak/temperaturo in konzentracijo čistilanastavite ustrezno površini, ki jo želite očistiti.

Opozorilo: Visokotlačni curek vedno najprej usmerite iz velike razdalje na objekt, ki ga želite očistiti, da bi tako preprečili poškodbe zaradi premočnega pritiska.

Priporočljiva metoda čiščenja

– Umazanijo raztopite:
→ Čistilno sredstvo varčno poškropite in pustite, da 1...5 minut učinkuje, vendar se ne sme posušiti.
– Umazanijo odstranite:
→ Raztopljeno umazanijo splaknite z visokotlačnim curkom.

Obratovanje s hladno vodo

→ Stikalo naprave postavite na simbol „Hladna voda“.

Obratovanje z vročo vodo

Priporočamo sledeče temperature za čiščenje:

– Rahla umazanija 30-50 °C
– Umazanija, ki vsebuje beljakovine, npr. v živilski industriji maks. 60 °C
– Čiščenje vozil, strojev 60-90 °C

⚠NEVARNOST

Nevarnost oparin!

→ Regulator temperature nastavite na željeno temperaturo.
→ Stikalo naprave postavite na simbol „Vroča voda“.

Napotek: Pri prestavljanju delovnega tlaka in pretoka se spremeni tudi temperatura vo-de.

Prekinitev obratovanja

→ Spustite sprožilno ročico, naprava se izklopi.
Zavarujte ročno brizgalno pištolo. V ta namen varnostno zaskočko potisnite naprej.
→ Sprostite ročno brizgalno pištolo. V ta namen varnostno zaskočko potisnite nazaj.
Znova povlecite sprožilno ročico, na-prava se ponovno vklopi.

Če se ročna brizgalna pištola več kot 30 minut ne zapre oz. odpre, se iz varnostnih razlogov črpalka avtomatsko izklopi.

→ Za ponoven zagon stikalo naprave izklopite in ponovno vklopite.

Po obratovanju s čistilom

→ Dozirni ventil za čistilo postavite na "0".
→ Stikalo naprave postavite na simbol „Hladna voda“.
→ Napravo z odprto ročno brizgalno pištolo najmanj 1 minuto izpirajte.

Izklop naprave

⚠️NEVARNOST

Nevarnost oparin zaradi vroče vode! Po obratovanju z vročo vodo mora naprava pri odprti pištoli vsaj dve minuti delovati s hladno vodo, da se ohladi.

→ Zaprite dovod vode.
→ Odprite ročno brizgalno pištolo.
→ Črpalko vklopite s stikalom naprave in jo pustite teči 5–10 sekund.
→ Zaprite ročno brizgalno pištolo.
→ Stikalo naprave postavite na "OFF".
→ Omrežni vtič izvlecite iz vtičnice le s su-himi rokami.
→ Odstranite vodni priključek.
→ Pritiskajte ročno brizgalno pištolo, dokler naprava ni več pod pritiskom.
→ Zavarujte ročno brizgalno pištolo. V ta namen varnostno zaskočko potisnite naprej.

Zaščita pred zamrznitvijo

POZOR

Nevarnost poškodb! Zmrzal uniči napravo, iz katere ni v celoti odstranjena voda.

→ Postavite napravo na kraj, kjer ni zmrzali.

V primeru, da je naprava priključena na kamin je potrebno upoštevati naslednje:

POZOR

Nevarnost poškodb naprave zaradi hladne-ga zraka, ki priteka skozi dimnik.

→ Pri zunanjih temperaturah pod 0 °C napravo ločite od kamina.

V primeru, ko shranjevanje naprave brez zmrzali ni možno, naprave ne uporabljate in jo odložite v mirovanje.

Mirovanje naprave

Pri daljših delovnih odmorih ali, ko shranjevanje naprave brez zmrzali ni možno:

→ Izpraznite rezervoar za čistilo.
→ Izpustite vodo.
→ Napravo izperite s sredstvom proti zmrznitvi.

Izpust vode

→ Dovodno cev za vodo in visokotlačno cev odvijte.
→ Odvijte dovod na dnu kotla in pustite, da se grelna spirala izprazni.
→ Napravo pustite teči maks. 1 minuto, da se črpalka in cevi izpraznejo.

Izplakovanje naprave s sredstvom proti zmrznitvi

Opozorilo: Upoštevajte navodila za uporabo proizvajalca sredstva proti zmrzovanju.

→ V posodo s plovcem napolnite standardno sredstvo proti zamrznitvi.
→ Napravo (brez gorilnika) vklopite, da se popolnoma izpere.

Tako se doseže tudi določena zaščita pred korozijo.

Skladiščenje

PREVIDNOST

Nevarnost osebnih poškodb in poškodb stvari! Pri shranjevanju upoštevajte težo naprave.

Transport

POZOR

Sprožilno ročico med transportom zaščitite pred poškodbami.

PREVIDNOST

Nevarnost osebnih poškodb in poškodb stvari! Pri transportu upoštevajte težo na-prave.

→ Pri transportu v vozilih napravo zavarujte proti zdrsu in prevrnitvi v skladu z vsakokratnimi veljavnimi smernicami.

Vzdrževanje

⚠️NEVARNOST

Nevarnost poškodb zaradi nenamernega zagona naprave in električnega udara.

Pred vsemi deli na napravi izklopite napravo in izvlecite omrežni vtič.

→ Zaprite dovod vode.
→ Odprite ročno brizgalno pištolo.
→ Črpalko vklopite s stikalom naprave in jo pustite teči 5–10 sekund.
→ Zaprite ročno brizgalno pištolo.
→ Stikalo naprave postavite na "OFF".
→ Omrežni vtič izvlecite iz vtičnice le s su-himi rokami.
→ Odstranite vodni priključek.
→ Pritiskajte ročno brizgalno pištolo, dokler naprava ni več pod pritiskom.
→ Zavarujte ročno brizgalno pištolo. V ta namen varnostno zaskočko potisnite naprej.
→ Pustite, da se naprava ohladi.

O izvajanju rednih varnostnih pregledov oz. o sklenitvi pogodbe o vzdrževanju, Vam bo svetoval Vaš pooblaščen prodajalec.

Intervali vzdrževanja

Vsakih 500 obratovalnih ur, najmanj enkrat letno

→ Servisiranje naprave naj opravi uporabniški servis.

Kontrolna lučka za servis sveti

Če so na osnovi trajanja delovanja naprave potrebna določena vzdrževalna dela, za-sveti kontrolna lučka za servis.

→ Obvestite uporabniški servis.

Potrebna vzdrževalna dela

– Preverite tesnost visokotlačnih priključkov.– Očistite rezervoar in filter za gorivo.

– Preverite tesnost črpalke.– Zamenjajte olje v črpalki.– Očistite sito v vodnem priključku na obeh posodah s plovcem.– Očistite sito pred varovalom proti po-manjkanju vode.

– Odstranite saje z grelne spirale. *– Odstranite vodni kamen z grelne spirale. *– Očistite / zamenjajte vžigalne elektro-de. *– Očistite / zamenjajte šobo gorilnika. *– Nastavite gorilnik. *

– Preverite tesnost prelivnega ventila črpalke. *– Preverite visokotlačno gibko cev. *– Očistite ročno brizgalno pištolo.– Preverite tlačni zbiralnik. *

* Izvajanje s strani uporabniškega servisa.

Čiščenje rezervoarja za gorivo

→ Demontirajte pokrov naprave, ročajni lok in pokrov stikalne omarice.
→ Odstranite rezervoar.
→ Preostalo gorivo zavrzite na okolju prijazen način.
→ Rezervoar temeljito splaknite in pustite, da se posuši.
→ Filter za gorivo zamenjajte.

Preverite tesnost črpalke.

3 kapljice vode na minuto so dopustne in lahko kapljajo na spodnji strani naprave.

→ Pri večji netesnosti mora napravo pre-gledati uporabniški servis.

Zamenjava olja

POZOR

Nevarnost poškodbe! V primeru mlečnega olja takoj obvestite Kärcherjev uporabniški servis.

→ Pripravite lovilno posodo za ca. 1 liter olja.
→ Sprostite izpustni vijak.

Staro olje zavrzite v skladu s predpisi o varstvu okolja ali ga oddajte na zbirnem mestu.

→ Ponovno pritegnite izpustni vijak.
→ Olje počasi napolnite do oznake "MAX" na posodi za olje.

Opozorilo: Zračni mehurčki morajo uhajati. Vrsto olja in polnilno količino glejte v Tehničnih podatkih.

Čiščenje sita pred varovalom proti pomanjkanju vode

→ Odvijte gibko cev od glave črpalke do varnostnega bloka.
→ Vijak M8 uvijte v izvrtino sita in izvlecite sito.
→ Očistite sito.

Pomoč pri motnjah

⚠️NEVARNOST

Nevarnost poškodb zaradi nenamernega zagona naprave in električnega udara. Pred vsemi deli na napravi izklopite napravo in izvlecite omrežni vtič.

Kontrolna lučka za motnjo sveti

→ Odprite prekrivno loputo predala za pri- bor.
→ Odčitajte elektronski prikaz napake.
→ Motnjo odpravite, kot je opisano spodaj.

Prikaz

F

1

Odprava motenj

→ Povečajte količino dotoka vode.
→ Očistite sito v vodnem priključku.
→ Očistite sito pred varovalom proti po-manjkanju vode.

Prikaz

F

2

Odprava motenj

→ Zamenjajte reed-stikalo varovala proti pomanjkanju vode (uporabniški servis).
→ Očistite varovalo proti pomanjkanju vode (uporabniški servis).

Prikaz

F

3

Odprava motenj

→ Odstranite netesna mesta v visokotlačnem sistemu.

Prikaz

F

4

Odprava motenj

→ Odstranite saje z grelne spirale (uporabniški servis).
→ Nastavite gorilnik (uporabniški servis).
→ Zamenjajte termostat dimnih plinov (uporabniški servis).

Prikaz

F

5

Odprava motenj

→ Preverite varovalke in napetost vseh 3 faz (uporabniški servis).
→ Zamenjajte stikalo za zračni tlak (uporabniški servis).

Prikaz

F

6

Odprava motenj

→ Preverite nivo polnjenja rezervoarja za gorivo.
→ Preverite delovanje gorilnika (uporabniški servis).
→ Preverite šobo za gorivo, vžigalne elektrode, vžigalni kabel in jih po potrebi zamenjajte (uporabniški servis).
→ Očistite gorilnik (uporabniški servis).
→ Očistite senzor plamena, po potrebi ga zamenjajte.

Prikaz

F

7

Odprava motenj

– motor je preobremenjen/pregret

→ Stikalo naprave postavite na "0" in pu-stite, da se motor min. 5 minut hladi.
→ Če se motnja nato ponovno pojavi, mora napravo pregledati uporabniški servis.

Kontrolna lučka za gorivo sveti

→ Napolnite gorivo.
→ Preverite delovanje nivojskega tipala za čistilno sredstvo.

Kontrolna lučka za tekoči mehčalec sveti

→ Polnjenje tekočega mehčalca.
→ Očistite elektrode v posodi za tekoči mehčalec.

Kontrolna lučka za čistilo sveti

→ Nalijte čistilo.

Kontrolna lučka za smer vrtenja sveti

→ Omrežni vtič izvlecite iz vtičnice.
→ Pripravo za obračanje popolv v omrežnem vtiču zavrtite za 180°.
→ Omrežni vtič vtaknite v vtičnico.

Naprava ne ustvarja pritiska

→ Če je rezervoar za čistilo prazen, ga na- polnite.
→ Dozirni ventil za čistilo postavite na "0".
→ Odzračite napravo, glejte „Upravljanje/ Odzračevanje naprave“.
→ Očistite filter v vodnem priključku in v obeh posodah s plovcem.
→ Preverite dovodno količino vode (glejte Tehnične podatke).
→ Preverite tesnost ali zamašenost vseh dovodnih napeljav do visokotlačne črpalke.

Črpalka ropota

→ Preverite tesnost ali zamašenost vseh dovodnih napeljav do visokotlačne črpalke ter sistema čistilnega sredstva.
→ Odzračite napravo, glejte „Upravljanje/Odzračevanje naprave“.

Naprava ne vsesava čistila

→ Očistite gibko sesalno cev za čistilno sredstvo s filtrom.
→ Očistite dozirni ventil za čistilno sredstvo.
→ Snemite gibko sesalno cev za čistilno sredstvo na glavi črpalke in s topim sredstvom sprostite protipovratni ventil.
→ Preverite tesnost vseh gibkih sesalnih cevi ibn priključkov.
→ Preverite magnetne ventile za čistilno sredstvo.

Gorilnik ne vžge

→ Napolnite gorivo.
→ Preverite črpalko za gorivo.
→ Očistite sito pred varovalom proti po-manjkanju vode.
→ Filter za gorivo zamenjajte.
→ Očistite senzor plamena električnega nadzora plamena.

Uporabniški servis

Če motnje ni možno odpraviti, mora na-pravo pregledati uporabniški servis.

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih določa naše prodajno predstavništvo. Morebitne motnje na napravi, ki so posledica materialnih ali proizvodnih napak, v času garancije brezplačno odpravljamo. V primeru uveljavljanja garancije, se z originalnim računom obrnite na prodajalca oziroma najbližji uporabniški servis.

Pribor in nadomestni deli

Uporabljajte samo originalen pribor in originalne nadomestne dele, ki zagotavljajo varno in nemoteno delovanje naprave.

Informacije o priboru in nadomestnih delih najdete na www.kaercher.com.

Izjava EU o skladnosti

S to izjavo potrjujemo, da spodaj omenjeni stroj zaradi svoje zasnove in načina izdelave ustreza temeljnim varnostnim in zdravstvenim zahtevam EU-standardov. Ta izjava izgubi svojo veljavnost, če kdo napravo spremeni brez našega soglasja.

Proizvod: visokotlačni čistilec

Tip: 1.071-xxx

Zadevne direktive EU:

2006/42/EG (+2009/127/EG)

2004/108/EG

2000/14/EG

Uporabljeni usklajeni standardi:

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11:2000

EN 62233: 2008

Postopek ocenjevanja skladnosti:

2000/14/ES: Priloga V

Raven zvočne moči dB(A)

Izmerjeno: 89

Zajamčeno: 91

5.966-075

Podpisniki ravnajo po navodilih in s pooblastilom uprave.

Pooblaščena oseba za dokumentacijo:

S. Reiser

Alfred Kärcher SE & Co. KG

Zaščita (inertna) A 25

Vrsta zaščite -- IPX5

Varnostni razred -- I

Maksimalno dopustna omrežna impedanca Ohm (0.400+j0.250)

Podaljševalni kabel 10 m mm ^2 4

Podaljševalni kabel 30 m mm ^2 6

Vodni priključek

Temperatura dotoka (maks.) °C 30

Količina dotoka (min.) l/h (l/min) 2000 (33,3)

Pritisk dotoka (maks.) MPa (bar) 0,6 (6)

Sesalna višina iz odprte posode (20 °C) m 0,5

Podatki o zmogljivosti

Pretok vode l/h (l/min) 850–1800 (14,2–30)

Delovni tlak vode (s standardno šobo) MPa (bar) 3–18 (30–180)

Maks. obratovalni nadtlak (varnostni ventil) MPa (bar) 19,8 (198)

Maks. delovna temperatura vroče vode °C 98

Sesanje čistila l/h (l/min) 0–50 (0–0,8)

Moč gorilnika kW 145

Povratna udarna sila ročne brizgalne pištole N 92

(maks.)

Velikost standardne šobe -- 110

Ugotovljene vrednosti v skladu z EN 60335-2-79

Emisija hrupa

Nivo hrupa L _pA dB(A) 73

Vrednost vibracij dlan-roka

Ročna brizgalna pištola m/s 2 3,4

Brizgalna cev m/s ^2 3,4

Negotovost K m/s ^2 0,8

Goriva

Gorivo -- EL kurilno olje ali dizel

Dolžina x širina x višina mm 1500 x 834 x 1015

Tipična delovna teža kg 286

Rezervoar za gorivo 1 25

Rad s 2 ručne prskalice

Uređaj ima 2 izlaza visokog tlaka.

→ Odvijte zaporni čep na drugom izlazu visokog tlaka.
→ Priključite drugu ručnu prskalicu s visokotlačnim crijevom (pribor).
→ Postavite visokotlačne mlaznice veličine 25052 na obje cijevi za prskanje.

Ovisno o potrebi, upravlja se objema pumpama.

Čišćenje

→ Tlak, temperaturu i koncentraciju deterdženta podesite ovisno o površini koji treba očistiti.
