BEDIENUNGSANLEITUNG HDS 2000 Super Kärcher

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

– Vor erster Inbetriebnahme Sicherheits-hinweise Nr. 5.951-949.0 unbedingt lesen!
- Bei Transportschaden sofort Händler informieren.
– Packungsinhalt beim Auspacken prüfen.

Inhaltsverzeichnis

Umweltschutz ..... DE 1
Gefahrenstufen ..... DE 1
Geräteelemente ..... DE 2
Symbole auf dem Gerät ..... DE 3
Bestimmungsgemäße Verwendung ..... DE 3
Sicherheitshinweise ..... DE 3
Sicherheitseinrichtungen. . . . DE 3
Inbetriebnahme. DE 4
Bedienung. DE 6
Lagerung. DE 9
Transport. DE 9
Pflege und Wartung ..... DE 9
Hilfe bei Störungen ..... DE 10
Garantie DE 12
Zubehör und Ersatzteile ..... DE 12
EU-Konformitätserklärung.... DE 13
Technische Daten ..... DE 14

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Bitte Motorenöl, Heizöl, Diesel und Benzin nicht in die Umwelt gelangen lassen. Bitte Boden schützen und Altöl umweltgerecht entsorgen.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Gefahrenstufen

⚠ GEFAHR

Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

⚠️WARNUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.

△VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Übersicht

Geräteelemente

Bild 1

1 Haubenverschluss
2 Gerätehaube
3 Einfüllöffnung für Reinigungsmittel (2x)
4 Schienen für Gabelstapler
5 Hochdruckschlauch EASY!Lock
6 Strahlrohr EASY!Lock
7 Hochdruckdüse
8 Sicherungshebel
9 Wasseranschluss-Set
10 Abzugshebel
11 Sicherungsraste der Handspritzpistole
12 Handspritzpistole EASY!Force
13 Druck-/Mengenregulierung an der Handspritzpistole
14 Elektrozuleitung
15 Verschlussstopfen
16 Hochdruckanschluss EASY!Lock - 2fach
17 Lenkrolle mit Feststellbremse
18 Wasseranschluss
19 Ablage für Strahlrohr (beidseitig)
20 Einfüllöffnung für Brennstoff
21 Griffbügel
22 Bedienfeld
23 Ablagefach für Zubehör
24 Sichtfenster mit Störungs-/Serviceanzeige
25 Abdeckklappe für Ablagefach
26 Kurzbetriebsanleitung
27 Einfüllöffnung für Flüssigenthärter

Bedienfeld

Bild 2

A Geräteschalter
B Temperaturregler
C Reinigungsmittel-Dosierventil
D Manometer
1 Kontrolllampe Brennstoff
2 Kontrolllampe Flüssigenthärter
3 Kontrolllampe Reinigungsmittel
4 Kontrolllampe Drehrichtung
5 Schalter automatische Reinigungsmitteldosierung (AUTO CHEM)
6 Kontrolllampe Reinigungsmittelzufuhr bei AUTO CHEM

7 Kontrolllampe Service

8 Kontrolllampe Störung

Fließschema

Bild 3

1 Wasseranschluss
2 Wasserkühlung Motor 1
3 Wasserkühlung Motor 2
4 Wasser filter
5 Schwimmerbehälter 1
6 Behälter für Flüssigenthärter
7 Flüssigenthärter-Magnetventil
8 Schwimmerbehälter 2
9 Hochdruckpumpe 1
10 Hochdruckpumpe 2
11 Überströmventil
12 Druckschalter, 10 bar
13 Rückschlagventil
14 Druckschalter, 30 bar
15 Druckschalter, 100 bar
16 Schwingungsdämpfer
17 Manometer
18 Sicherheitsventil
19 Wassermangelsicherung
20 Schwingungsdämpfer
21 Durchlauferhitzer
22 Brennergebläse
23 Brennstoffpumpe
24 Brennstoffmangelventil
25 Flammüberwachung
26 Brennstofftank
27 Temperaturregler
28 Verschlussstopfen Hochdruckausgang 2
29 Handspritzpistole
30 Hochdruckdüse
31 Reinigungsmittel-Doppel-Dosierventil
32 Reinigungsmittel-Magnetventil 1
33 Reinigungsmittel-Magnetventil 2
34 Reinigungsmittel-Niveaufühler 1 mit Filter
35 Reinigungsmittel-Niveaufühler 2 mit Filter
36 Reinigungsmitteltank 1
37 Reinigungsmitteltank 2

Farbkennzeichnung

• Bedienelemente für den Reinigungsprozess sind gelb.
• Bedienelemente für die Wartung und den Service sind hellgrau.

Symbole auf dem Gerät

Hochdruckstrahlen können bei unsachgemäßem Gebrauch ge-

fährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst gerichtet werden.

⚠ GEFAHR

Gefahr durch elektrischen Schlag!

Arbeiten an der elektrischen Anlage dürfen nur von Elektrofachkräften ausgeführt werden.

Bei allen Arbeiten die Anlage spannungsfrei schalten, dazu die Anlage am Hauptschalter auf „0“ schalten und gegen Wiedereinschalten sichern.

Bestimmungsgemäße Verwendung

Reinigen von: Maschinen, Fahrzeugen, Bauwerken, Werkzeugen, Fassaden, Terrassen, Gartengeräten, etc.

⚠ GEFAHR

Verletzungsgefahr! Beim Einsatz an Tankstellen oder anderen Gefahrenbereichen entsprechende Sicherheitsvorschriften beachten.

Bitte mineralölhaltiges Abwasser nicht ins Erdreich, Gewässer oder Kanalisation gelangen lassen. Motorenwäsche und Unterbodenwäsche deshalb bitte nur an geeigneten Plätzen mit Ölabscheider durchführen.

Anforderungen an die Wasserqualität: ACHTUNG

Als Hochdruckmedium darf nur sauberes Wasser verwendet werden. Verschmutzungen führen zu vorzeitigem Verschleiß oder Ablagerungen im Gerät und im Zubehör. Wird Recyclingwasser verwendet, dürfen folgende Grenzwerte nicht überschritten werden.

pH-Wert 6,5...9,5
elektrische Leitfähigkeit * Leitfähigkeit Frischwasser +1200 μS/cm
absetzbare Stoffe ** < 0,5 mg/l
abfiltrierbare Stoffe *** < 50 mg/l
Kohlenwasserstoffe < 20 mg/l
Chlorid < 300 mg/l
Sulfat < 240 mg/l
Kalzium < 200 mg/l
Gesamthärte < 28 °dH	< 50 °TH< 500 ppm (mg CaCO3/l)
Eisen < 0,5 mg/l
Mangan < 0,05 mg/l
Kupfer	< 2 mg/l
Aktivchlor	< 0,3 mg/l
frei von üblen Gerüchen
* Maximum insgesamt 2000 μS/cm** Probevolumen 1 l, Absetzzeit 30 min*** keine abrasiven Stoffe

Sicherheitshinweise

– Jeweilige nationale Vorschriften des Gesetzgebers für Flüssigkeitsstrahler beachten.

- Jeweilige nationale Vorschriften des Gesetzgebers zur Unfallverhütung beachten. Flüssigkeitsstrahler müssen regelmäßig geprüft und das Ergebnis der Prüfung schriftlich festgehalten werden.

– Die Heizeinrichtung des Gerätes ist eine Feuerungsanlage. Feuerungsanlagen müssen regelmäßig nach den jeweiligen nationalen Vorschriften des Gesetzgebers überprüft werden.

- Am Gerät/Zubehör dürfen keine Veränderungen vorgenommen werden.

Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht außer Kraft gesetzt oder in ihrer Funktion umgangen werden.

Überströmventil mit zwei Druckschaltern

– Beim Reduzieren der Wassermenge mit der Druck-/Mengenregulierung an der Handspritzpistole öffnet das Überströmventil und ein Teil des Wassers fließt zur Pumpensaugseite zurück.
- Wird die Handspritzpistole geschlossen, so dass das gesamte Wasser zur Pumpensaugseite zurückfließt, schaltet der Druckschalter am Überströmventil die Pumpe ab.
- Wird die Handspritzpistole wieder geöffnet, schaltet der Druckschalter am Zylinderkopf die Pumpe wieder ein.
Das Überströmventil ist werkseitig eingestellt und plombiert. Einstellung nur durch den Kundendienst.

Sicherheitsventil

– Das Sicherheitsventil öffnet, wenn das Überströmventil defekt ist.

Das Sicherheitsventil ist werkseitig eingestellt und plombiert. Einstellung nur durch den Kundendienst.

Wassermangelsicherung

– Die Wassermangelsicherung verhindert, dass der Brenner bei Wassermangel einschaltet.
– Ein Sieb verhindert die Verschmutzung der Sicherung und muss regelmäßig gereinigt werden.

Inbetriebnahme

⚠️WARNUNG

Verletzungsgefahr! Gerät, Zubehör, Zuleitungen und Anschlüsse müssen in einwandfreiem Zustand sein. Falls der Zustand nicht einwandfrei ist, darf das Gerät nicht benutzt werden.

→ Feststellbremsen arretieren.

Griffbügel montieren

Bild 4

→ Beide Griffbügel am Gerät anbringen.

Handspritzpistole, Strahlrohr, Düse und Hochdruckschlauch montieren

Hinweis: Das EASY!Lock-System verbindet Komponenten durch ein Schnellgewinde mit nur einer Umdrehung schnell und sicher.

Bild 5

→ Strahlrohr mit Handspritzpistole verbinden und handfest anziehen (EASY!Lock).
→ Hochdruckdüse auf Strahlrohr stecken.
→ Überwurfmutter montieren und handfest anziehen (EASY!Lock).
→ Hochdruckschlauch mit Handspritzpistole und Hochdruckanschluss des Gerätes verbinden und handfest anziehen (EASY!Lock).

Ölstand der Hochdruckpumpe kontrollieren

→ Gerätehaube öffnen.
→ Spitzen der Ölbehälterdeckel abschneiden.
→ Ölstand in den Ölbehältern kontrollieren.
→ Gerät nicht in Betrieb nehmen, wenn der Ölstand unter „MIN“ abgesunken ist.
→ Bei Bedarf Öl nachfüllen (siehe Technische Daten).

Brennstoff auffüllen

⚠️GEFAHR

Explosionsgefahr! Nur Dieselkraftstoff oder leichtes Heizöl einfüllen. Ungeeignete Brennstoffe, z. B. Benzin, dürfen nicht verwendet werden.

ACHTUNG

Beschädigungsgefahr! Gerät niemals mit leerem Brennstofftank betreiben. Die Brennstoffpumpe wird sonst zerstört.

→ Brennstoff auffüllen.
→ Tankverschluss schließen.
→ Übergelaufenen Brennstoff abwischen.

Flüssigenthärter einfüllen

• Der Flüssigenthärter verhindert die Verkalkung der Heizschlange beim Betrieb mit kalkhaltigem Leitungswasser. Er wird dem Zulauf im Schwimmerbehälter tröpfchenweise zudosiert.
  – Die Dosierung ist werkseitig auf mittlere Wasserhärte eingestellt.
  – Diese Einstellung kann vom Kunden-dienst den örtlichen Gegebenheiten angepasst werden.

Hinweis: Ein Probegebinde Flüssigenthärter ist im Lieferumfang enthalten.

→ Flüssigenthärter RM 110 in die Einfüllöffnung für Flüssigenthärter (weißer Behälter) füllen.

Arbeiten ohne Flüssigenthärter

Bei Betrieb mit weichem Wasser (z.B. Regenwasser) kann ohne Flüssigenthärter gearbeitet werden.

→ Deckel von der Einfüllöffnung für Flüssigenthärter abnehmen.
→ Mitgelieferte Feder unten auf die Deckelstütze aufstecken.
→ Deckel wieder aufsetzen.

Hinweis: Dadurch wird verhindert, dass die Kontrolllampe Flüssigenthärter permanent blinkt.

Hinweis: Bei Betrieb mit Leitungswasser muss diese Feder wieder entfernt werden.

Reinigungsmittel auffüllen

⚠ GEFAHR

Verletzungsgefahr!

– Nur Kärcher-Produkte verwenden.
– Keinesfalls Lösungsmittel (Benzin, Azeton, Verdünner etc.) einfüllen.
– Kontakt mit Augen und Haut vermeiden.
– Sicherheits- und Handhabungshinweise des Reinigungsmittel-Herstellers beachten.

Kärcher bietet ein individuelles Reinigungs- und Pflegemittelprogramm an.

Ihr Händler berät Sie gerne.

→ Reinigungsmittel auffüllen.

Wasseranschluss

Anschlusswerte siehe Technische Daten.

Zulaufschlauch (Mindestlänge 7,5 m, Mindestdurchmesser 3/4") am Wasseranschluss des Gerätes und am Wasserzulauf (zum Beispiel Wasserhahn) anschließen.

Hinweis: Der Wasserzulaufschlauch ist nicht im Lieferumfang enthalten.

Wasser aus Behälter ansaugen

Wenn Sie Wasser aus einem externen Behälter ansaugen möchten, ist folgender Umbau erforderlich:

→ Wasseranschlüsse an den Pumpenköpfen entfernen.
→ Obere Zulaufschläuche zu den Schwimmerbehältern abschrauben und an den Pumpenköpfen anschließen.
→ Saugschlauch (Durchmesser mindestens 3/4") mit Filter (Zubehör) am Wasseranschluss anschließen.

Bis die Pumpe Wasser angesaugt hat, sollten Sie:

→ Druck-/Mengenregulierung auf maximalen Wert einstellen.
→ Dosierventil für Reinigungsmittel schließen.

⚠ GEFAHR

Verletzungs- und Beschädigungsgefahr! Saugen Sie niemals Wasser aus einem Trinkwasserbehälter an. Saugen Sie niemals lösungsmittelhaltige Flüssigkeiten wie Lackverdünnung, Benzin, Öl oder ungefiltertes Wasser an. Die Dichtungen im Gerät sind nicht lösungsmittelbeständig. Der Sprühnebel von Lösungsmitteln ist hochentzündlich, explosiv und giftig.

Stromanschluss

• Anschlusswerte siehe Technische Daten und Typenschild.
  – Der elektrische Anschluss muss von einem Elektroinstallateur ausgeführt werden und IEC 60364-1 entsprechen.

⚠ GEFAHR

Verletzungsgefahr durch elektrischen Schlag!

• Ungeeignete elektrische Verlängerungsleitungen können gefährlich sein. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete elektrische Verlängerungsleitungen mit ausreichendem Leitungsquerschnitt.
• Verlängerungsleitungen immer vollständig abrollen.
• Stecker und Kupplung einer verwendeten Verlängerungsleitung müssen wasserdicht sein.

ACHTUNG

Die maximal zulässige Netzimpedanz am elektrischen Anschlusspunkt (siehe Technische Daten) darf nicht überschritten werden. Bei Unklarheiten bezüglich der an Ihrem Anschlusspunkt vorliegenden Netzimpedanz setzen Sie sich bitte mit Ihrem Energieversorgungsunternehmen in Verbindung.

Bedienung

⚠ GEFAHR

Explosionsgefahr! Keine brennbaren Flüssigkeiten versprühen.

⚠ GEFAHR

Verletzungsgefahr! Gerät nie ohne montiertes Strahlrohr verwenden. Strahlrohr vor jeder Benutzung auf festen Sitz überprüfen. Verschraubung des Strahlrohrs muss handfest angezogen sein.

⚠ GEFAHR

Verletzungsgefahr! Beim Arbeiten Handspritzpistole und Strahlrohr mit beiden Händen halten.

⚠ GEFAHR

Verletzungsgefahr! Der Abzugshebel und der Sicherungshebel dürfen bei Betrieb nicht festgeklemmt werden.

⚠ GEFAHR

Verletzungsgefahr! Bei defektem Sicherungshebel Kundendienst aufsuchen.

ACHTUNG

Beschädigungsgefahr! Gerät niemals mit leerem Brennstofftank betreiben. Die Brennstoffpumpe wird sonst zerstört.

Handspritzpistole öffnen/schließen

→ Handspritzpistole öffnen: Sicherungshebel und Abzugshebel betätigen.
→ Handspritzpistole schließen: Sicherungshebel und Abzugshebel loslassen.

Gerät entlüften

→ Wasserzulauf öffnen.
→ Gerät ohne Hochdruckschlauch laufen lassen, bis das Wasser blasenfrei austritt.
→ Hochdruckschlauch am Hochdruckanschluss festschrauben.
oder
→ Gerät bei geöffneter Handspritzpistole im Abstand von 10 Sekunden mehrmals aus- und einschalten, bis das Wasser blasenfrei aus der Hochdruckdüse austritt.

Düse wechseln

⚠️GEFAHR

Verletzungsgefahr! Gerät vor Düsenwechsel ausschalten und Handspritzpistole betätigen, bis Gerät drucklos ist.

→ Handspritzpistole sichern, dazu Sicherungsraste nach vorne schieben.

→ Düse wechseln.

Der Spritzwinkel ist entscheidend für die Wirksamkeit des Hochdruckstrahles. Im Normalfall wird mit einer 25°-Flachstrahl-Düse gearbeitet (im Lieferumfang).

Als Zubehör lieferbare Düsen

0°-Vollstrahl-Düse

für hartnäckige Verschmutzungen

40°-Flachstrahl-Düse

für empfindliche Oberflächen und leichte Verschmutzungen

Dreckfräser

für dickschichtige, hartnäckige Verschmutzungen

Winkelvariodüse

mit verstellbarem Spritzwinkel

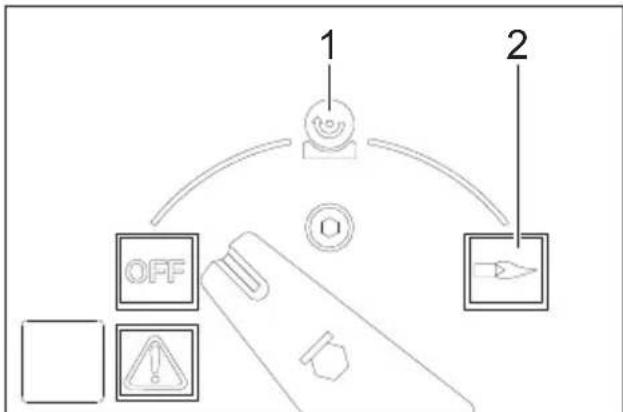

Betriebsarten

OFF = Aus
1 Betrieb mit Kaltwasser
2 Betrieb mit Heißwasser

Gerät einschalten

→ Geräteschalter auf „OFF“ stellen und Netzstecker in Steckdose stecken.

Hinweis: Bei falscher Motor-Drehrichtung schaltet die Elektronik den Motor nach wenigen Sekunden aus und die Kontrolllampe Drehrichtung leuchtet. Störung beheben, siehe „Hilfe bei Störungen“.

→ Geräteschalter auf gewünschte Betriebsart stellen.

Arbeitsdruck und Fördermenge einstellen

Druck-/Mengenregulierung an der Handspritzpistole

→ Arbeitsdruck und Fördermenge durch Drehen (stufenlos) der Druck-/Mengenregulierung an der Handspritzpistole einstellen (+/-).

⚠ GEFAHR

Verletzungsgefahr! Beim Einstellen der Druck-/Mengenregulierung darauf achten, dass sich die Verschraubung des Strahlrohrs nicht löst. Die beiden Pumpensätze werden über Druckschalter bedarfsabhängig angesteuert.

Betrieb mit Reinigungsmittel

– Zur Schonung der Umwelt sparsam mit Reinigungsmitteln umgehen.
– Das Reinigungsmittel muss für die zu reinigende Oberfläche geeignet sein.

Reinigungsmittel-Steuerung manuell

→ Schalter automatische Reinigungsmitteldosierung (AUTO CHEM) in Stellung „0“ bringen.
→ Reinigungsmittel-Dosierventil auf das gewünschte Reinigungsmittel (CHEM 1 oder CHEM 2) und die gewünschte Konzentration einstellen.
→ Nach dem Öffnen der Handspritzpistole wird das gewünschte Reinigungsmittel zudosiert.

Reinigungsmittel-Steuerung automatisch

→ Schalter automatische Reinigungsmitteldosierung (AUTO CHEM) in Stellung „1“ bringen.
→ Reinigungsmittel-Dosierventil auf das gewünschte Reinigungsmittel (CHEM 1 oder CHEM 2) und die gewünschte Konzentration einstellen.
→ Handspritzpistole öffnen. Dem Hochdruckstrahl wird kein Reinigungsmittel zudosiert.
→ Handspritzpistole schließen und innerhalb 3 Sekunden wieder öffnen. Dem Hochdruckstrahl wird Reinigungsmittel zudosiert.

Die Kontrolllampe Reinigungsmittelzu- fuhr leuchtet.

Bleibt die Handspritzpistole länger als 3 Sekunden geschlossen, wird weiterhin kein Reinigungsmittel zudosiert.

Nach dem Schließen der Handspritzpistole wird die Reinigungsmitteldosierung abgestellt und die Kontrolllampe Reinigungsmittelzufuhr erlischt.

→ Zur erneuten Reinigungsmittelzugabe Handspritzpistole öffnen, schließen und innerhalb 3 Sekunden wieder öffnen.

Betrieb mit 2 Handspritzpistolen

Das Gerät besitzt 2 Hochdruckausgänge.

→ Verschlussstopfen des zweiten Hochdruckausgangs abschrauben.
→ Zweite Handspritzpistole mit Hochdruckschlauch (Zubehör) anschließen.

→ An beiden Strahlrohren Hochdruckdüsen der Größe 25052 anbringen.
Die beiden Pumpensätze werden bedarfsabhängig angesteuert.

Reinigen

→ Druck/Temperatur und Reinigungsmittelkonzentration entsprechend der zu reinigenden Oberfläche einstellen.

Hinweis: Hochdruckstrahl immer zuerst aus größerer Entfernung auf zu reinigen- des Objekt richten, um Schäden durch zu hohen Druck zu vermeiden.

Empfohlene Reinigungsmethode

– Schmutz lösen:

→ Reinigungsmittel sparsam aufsprühen und 1...5 Minuten einwirken, aber nicht eintrocknen lassen.

– Schmutz entfernen:

→ Gelösten Schmutz mit Hochdruckstrahl abspülen.

Betrieb mit Kaltwasser

→ Geräteschalter auf Symbol „Kaltwasser“ stellen.

Betrieb mit Heißwasser

Wir empfehlen folgende Reinigungstemperaturen:

– Leichte Verschmutzungen 30-50 °C

– Eiweißhaltige Verschmutzungen, z.B. in der Lebensmittelindustrie max. 60 °C

– Kfz-Reinigung, Maschinenreinigung 60-90 °C

⚠ GEFAHR

Verbrühungsgefahr!

→ Temperaturregler auf gewünschte Temperatur einstellen.

→ Geräteschalter auf Symbol „Heißwasser“ stellen.

Hinweis: Bei Verstellung von Arbeitsdruck und Fördermenge ändert sich auch die Wassertemperatur.

Betrieb unterbrechen

→ Abzugshebel loslassen, das Gerät schaltet ab. Handspritzpistole sichern, dazu Sicherungsraste nach vorne schieben.

→ Handspritzpistole entsichern, dazu Sicherungsraste nach hinten schieben. Abzugshebel erneut ziehen, das Gerät schaltet wieder ein.

Wird die Handspritzpistole länger als 30 Minuten nicht geschlossen bzw. geöffnet, so schaltet die Pumpe aus Sicherheitsgründen automatisch ab.

→ Geräteschalter zur Wiederinbetriebnahme aus- und wieder einschalten.

Nach Betrieb mit Reinigungsmittel

→ Reinigungsmittel-Dosierventil auf „0“ stellen.

→ Geräteschalter auf Symbol „Kaltwasser“ stellen.

→ Gerät bei geöffneter Handspritzpistole mindestens 1 Minute klarspülen.

Gerät ausschalten

⚠ GEFAHR

Verbrühungsgefahr durch heißes Wasser! Nach dem Betrieb mit Heißwasser muss das Gerät zur Abkühlung mindestens zwei Minuten mit Kaltwasser bei geöffneter Pistole betrieben werden.

→ Wasserzulauf schließen.

→ Handspritzpistole öffnen.

→ Pumpe mit Geräteschalter einschalten und 5-10 Sekunden laufen lassen.

→ Handspritzpistole schließen.

→ Geräteschalter auf „OFF“ stellen.

→ Netzstecker nur mit trockenen Händen aus Steckdose ziehen.

→ Wasseranschluss entfernen.

→ Handspritzpistole betätigen, bis Gerät drucklos ist.

→ Handspritzpistole sichern, dazu Sicherungsraste nach vorne schieben.

Frostschutz

ACHTUNG

Beschädigungsgefahr! Frost zerstört das nicht vollständig von Wasser entleerte Gerät.

→ Gerät an einem frostfreien Ort abstellen. Ist das Gerät an einem Kamin angeschlossen, ist folgendes zu beachten:

ACHTUNG

Beschädigungsgefahr durch über den Kamin eindringende Kaltluft.

→ Gerät bei Außentemperaturen unter 0 °C vom Kamin trennen.

Ist eine frostfreie Lagerung nicht möglich, Gerät stilllegen.

Stilllegung

Bei längeren Betriebspausen oder wenn eine frostfreie Lagerung nicht möglich ist:

→ Reinigungsmitteltank leeren.
→ Wasser ablassen.
→ Gerät mit Frostschutzmittel durchspülen.

Wasser ablassen

→ Wasserzulaufschlauch und Hochdruckschlauch abschrauben.
→ Zulaufleitung am Kesselboden abschrauben und Heizschlange leerlaufen lassen.
→ Gerät max. 1 Minute laufen lassen bis Pumpe und Leitungen leer sind.

Gerät mit Frostschutzmittel durchspülen

Hinweis: Handhabungsvorschriften des Frostschutzmittelherstellers beachten.

→ Handelsübliches Frostschutzmittel in Schwimmerbehälter einfüllen.
→ Gerät (ohne Brenner) einschalten, bis Gerät komplett durchspült ist.
Dadurch wird auch ein gewisser Korrosionsschutz erreicht.

Lagerung

⚠ VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beach- ten.

Transport

ACHTUNG

Abzugshebel während des Transports vor Beschädigung schützen.

⚠ VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten.

→ Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.

Pflege und Wartung

⚠ GEFAHR

Verletzungsgefahr durch unabsichtlich anlaufendes Gerät und elektrischen Schlag. Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.

→ Wasserzulauf schließen.
→ Handspritzpistole öffnen.
→ Pumpe mit Geräteschalter einschalten und 5-10 Sekunden laufen lassen.
→ Handspritzpistole schließen.
→ Geräteschalter auf „OFF“ stellen.
→ Netzstecker nur mit trockenen Händen aus Steckdose ziehen.
→ Wasseranschluss entfernen.
→ Handspritzpistole betätigen, bis Gerät drucklos ist.
→ Handspritzpistole sichern, dazu Sicherungsraste nach vorne schieben.
→ Gerät abkühlen lassen.

Über Durchführung einer regelmäßigen Sicherheitsinspektion bzw. Abschluss eines Wartungsvertrags informiert Ihr Kärcher-Fachhändler.

Wartungsintervalle

Alle 500 Betriebsstunden, mindestens jährlich

→ Wartung des Gerätes vom Kunden-dienst durchführen lassen.

Kontrolllampe Service leuchtet

Sind aufgrund der Gerätelaufzeit bestimmte Wartungsarbeiten notwendig, leuchtet die Kontrolllampe Service auf.

→ Kundendienst benachrichtigen.

Notwendige Wartungsarbeiten

– Hochdruckanschlüsse auf Dichtheit prüfen.– Brennstofftank und Brennstofffilter reinigen.

– Pumpe auf Dichtheit prüfen.– Öl in Pumpe wechseln.– Sieb im Wasseranschluss an beiden Schwimmerbehältern reinigen.– Sieb vor der Wassermangelsicherung reinigen.

– Heizschlange entrußen. *– Heizschlange entkalken. *– Zündelektroden reinigen/erneuern. *– Brennerdüse reinigen/erneuern. *– Brenner einstellen. *

– Überströmventil der Pumpe auf Dichtheit prüfen. *– Hochdruckschlauch prüfen. *– Handspritzpistole reinigen.– Druckspeicher prüfen. *

* Durchführung durch Kundendienst.

Brennstofftank reinigen

→ Gerätehaube, Griffbügel und Deckel des Schaltkastens demontieren.
→ Tank ausbauen.
→ Restbrennstoff umweltgerecht entsorgen.
→ Tank gründlich ausspülen und trocknen lassen.
→ Brennstofffilter wechseln.

Pumpe auf Dichtheit prüfen

3 Tropfen Wasser pro Minute sind zulässig und können an der Geräteunterseite austreten.

→ Bei stärkerer Undichtigkeit Gerät durch Kundendienst prüfen lassen.

Öl wechseln

ACHTUNG

Beschädigungsgefahr! Bei milchigem Öl sofort Kärcher-Kundendienst informieren.

→ Auffangbehälter für ca. 1 Liter Öl bereitstellen.
→ Ablassschraube lösen.

Altöl umweltgerecht entsorgen oder an einer Sammelstelle abgeben.

→ Ablassschraube wieder festziehen.
→ Öl langsam bis zur MAX-Markierung am Ölbehälter auffüllen.

Hinweis: Luftblasen müssen entweichen können.

Ölsorte und Füllmenge siehe Technische Daten.

Sieb vor der Wassermangelsicherung reinigen

→ Schlauch vom Pumpenkopf zum Sicherheitsblock abschrauben.
→ Schraube M8 in die Bohrung des Siebs eindrehen und Sieb herausziehen.
→ Sieb reinigen.

Hilfe bei Störungen

⚠️GEFAHR

Verletzungsgefahr durch unabsichtlich anlaufendes Gerät und elektrischen Schlag. Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.

Kontrolllampe Störung leuchtet

→ Abdeckklappe des Ablagefachs öffnen.
→ Elektronische Fehleranzeige ablesen.
→ Störung wie unten angegeben beheben.

Anzeige

F

1

Störungsbehebung

→ Wasserzulaufmenge erhöhen.
→ Sieb im Wasseranschluss reinigen.
→ Sieb vor der Wassermangelsicherung reinigen.

Anzeige

F

2

Störungsbehebung

→ Reedschalter der Wassermangelsicherung erneuern (Kundendienst).
→ Wassermangelsicherung reinigen (Kundendienst).

Anzeige

F

3

Störungsbehebung

→ Undichtigkeit im Hochdrucksystem beseitigen.

Anzeige

F

4

Störungsbehebung

→ Heizschlange entrußen (Kunden-dienst).
→ Brenner einstellen (Kundendienst).
→ Abgasthermostat erneuern (Kunden-dienst).

Anzeige

F

5

Störungsbehebung

→ Sicherungen und Spannung aller 3 Phasen prüfen (Kundendienst).
→ Luftdruckschalter erneuern (Kunden-dienst).

Anzeige

F

6

Störungsbehebung

→ Füllstand des Brennstofftanks prüfen.
→ Funktion des Brenners überprüfen (Kundendienst).
→ Brennstoffdüse, Zündelektroden, Zündkabel überprüfen und gegebenenfalls austauschen (Kundendienst).
→ Brenner reinigen (Kundendienst).
→ Flammfühler reinigen, gegebenenfalls austauschen.

Anzeige

F

7

Störungsbehebung

– Motor überlastet/überhitzt
→ Geräteschalter auf „0“ stellen und Motor min. 5 Minuten abkühlen lassen.
→ Tritt die Störung danach wieder auf, Gerät durch Kundendienst prüfen lassen.

Kontrolllampe Brennstoff leuchtet

→ Brennstoff auffüllen.
→ Brennstoff-Niveaufühler auf Funktion prüfen.

Kontrolllampe Flüssigenthärter leuchtet

→ Flüssigenthärter auffüllen.
→ Elektroden im Behälter für Flüssigent-härter reinigen.

Kontrolllampe Reinigungsmittel leuchtet

→ Reinigungsmittel nachfüllen.

Kontrolllampe Drehrichtung leuchtet

→ Netzstecker aus Steckdose ziehen.
→ Polwendeeinrichtung im Netzstecker um 180° drehen.
→ Netzstecker in Steckdose stecken.

Gerät baut keinen Druck auf

→ Falls Reinigungsmitteltank leer, auffüllen.
→ Reinigungsmittel-Dosierventil auf „0“ stellen.
→ Gerät entlüften, siehe „Bedienung/Gerät entlüften“.
→ Filter im Wasseranschluss und in beiden Schwimmerbehältern reinigen.
→ Wasserzulaufmenge prüfen (siehe Technische Daten).
→ Sämtliche Zulaufleitungen zur Hochdruckpumpe auf Dichtheit oder Verstopfung überprüfen.

Pumpe klopft

→ Sämtliche Zulaufleitungen zur Hochdruckpumpe, sowie Reinigungsmittel-system, auf Dichtheit oder Verstopfung überprüfen.
→ Gerät entlüften, siehe „Bedienung/Gerät entlüften“.

Gerät saugt kein Reinigungsmittel an

→ Reinigungsmittel-Saugschlauch mit Filter reinigen.
→ Reinigungsmittel-Dosierventil reinigen.
→ Reinigungsmittel-Saugschlauch am Pumpenkopf abziehen und Rückschlagventil mit stumpfem Gegenstand lösen.
→ Sämtliche Reinigungsmittel-Saug- schläuche und Anschlüsse auf Dicht-heit prüfen.
→ Reinigungsmittel-Magnetventile prüfen.

Brenner zündet nicht

→ Brennstoff auffüllen.
→ Brennstoffpumpe prüfen.
→ Sieb vor der Wassermangelsicherung reinigen.
→ Brennstofffilter wechseln.
→ Flammfühler der elektrischen Flammüberwachung reinigen.

Kundendienst

Kann die Störung nicht behoben werden, muss das Gerät vom Kundendienst überprüft werden.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Gerätes.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger

Typ: 1.071-xxx

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2004/108/EG

2000/14/EG

Angewandte harmonisierte Normen

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11:2000

EN 62233: 2008

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Gemessen: 89

Garantiert: 91

5.966-075

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

		HDS 2000 Super
Netzanschluss
Spannung V 400
Stromart Hz 3~ 50
Anschlussleistung kW 14
Absicherung (träge) A 25
Schutzart -- IPX5
Schutzklasse -- I
Maximal zulässige Netzimpedanz Ohm (0.400+j0.250)
Verlängerungskabel 10 m mm	2	4
Verlängerungskabel 30 m mm	2	6
Wasseranschluss
Zulauftemperatur (max.) °C 30
Zulaufmenge (min.) l/h (l/min) 2000 (33,3)
Zulaufdruck (max.)	MPa (bar)	0,6 (6)
Saughöhe aus offenem Behälter (20 °C)	m	0,5
Leistungsdaten
Fördermenge Wasser	l/h (l/min)	850...1800 (14,2...30)
Arbeitsdruck Wasser (mit Standarddüse)	MPa (bar)	3...18 (30...180)
Max. Betriebsüberdruck (Sicherheitsventil)	MPa (bar)	19,8 (198)
Max. Arbeitstemperatur Heißwasser	°C 98
Reinigungsmittelansaugung	l/h (l/min)	0...50 (0...0,8)
Brennerleistung	kW 145
Rückstoßkraft der Handspritzpistole (max.)	N	92
Düsengröße der Standarddüse	-- 110
Ermittelte Werte gemäß EN 60335-2-79
Geräuschemission
Schalldruckpegel L_pA	dB(A)	73
Unsicherheit K_pA	dB(A)	3
Schallleistungspegel L_WA + Unsicherheit K_WA	dB(A)	92
Hand-Arm Vibrationswert
Handspritzpistole	m/s2	3,4
Strahlrohr	m/s2	3,4
Unsicherheit K	m/s2	0,8
Betriebsstoffe
Brennstoff -- Heizöl EL oder Diesel
Ölmenge	I	2 x 0,75
Ölsorte	-- Hypoid SAE	90
Maße und Gewichte
Länge x Breite x Höhe	mm	1500 x 834 x 1015
Typisches Betriebsgewicht	kg	286
Brennstofftank	I	25
Reinigungsmitteltank	I	2 x 25

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

→ Aktiver stopbremsen.

Montere gribebøjlen

Fig. 4

Alfred-Kärcher-Straße 28-40

→ Fjerne vanntilkoblingen.

Relevante EU-direktiver

2006/42/EG (+2009/127/EG)

2004/108/EG

2000/14/EG

Alfred-Kärcher-Straße 28-40

Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)

2004/108/EG

2000/14/EG

Tillämpade harmoniserade normer

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Registrieren Sie Ihr Produkt und profitieren Sie von vielen Vorteilen.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.
