Turinys

Aplinkos apsauga ..... LT 1

Rizikos lygiai ..... LT 1

Prietaiso dalys. . . . . . . . . . . LT 2

Simboliai ant prietaiso..... LT 3

Naudojimas pagal paskirti. . . . LT 3

Saugos reikalavimai ..... LT 3

Saugos jranga.... LT 3

Naudojimo pradžia ..... LT 4

Valdymas LT 6

Laikymas.... LT 9

Transportavimas ..... LT 9

Priežiūra ir aptarnavimas .... LT 9

Pagalba gedimų atveju ..... LT 10

Garantija .... LT 12

Priedai ir atsarginės dalys. . . . LT 12

ES atitikties deklaracija. ..... LT 13

Techniniai duomenys ..... LT 14

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pa-kuočių kartu su buitinėmis atlie-komis, bet atiduokite jas perdirb-ti.

Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų perdirbimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmonėms. Akumuliatoriai, alyvos ir panašios medžiagos neturėtų patekti į aplinką. Todėl naudotus prietaisus šalinkite pagal atitinkamą antrinių žaliavų surinkimo sistemą.

Neišleiskite variklio alyvos, mazuto, dyzelino ir benzino i aplinką. Saugokite gruntą ir naudotos alyvos atliekas sutvarkykite laikydamiesi aplinkos apsaugos reikalavimų.

Nurodymai apie sudedamąsias medżiagas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite adresu:

Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

⚠️ISPÉJIMAS

Nuoroda dėl galimo pavjoaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

ATSARGIAI

Nurodo galimą pavojų, galintį sukelti lengvus sužalojimus.

DÉMESIO

Nuoroda dėl galimo pavjoaus, galinčio sukelti materialinius nuostolius.

Apžvalga

Prietaiso dalys

1 paveikslas

1 Gaubto dangtelis

2 Prietaiso gaubtas

3 Valymo priemonių įpylimo anga (2x)

4 Šakinio krautuvo bėgiai

5 Aukšto slėgio žarna EASY!Lock

6 Purškimo antgalis EASY!Lock

7 Aukšto slėgio antgalis

8 Apsauginė svirtelė

9 Vandens prijungimo rinkinys

10 Purkštuvo spragtukas

11 Rankinio purškiamo pistoleto apsauginis fiksatorius

12 Rankinis purškimo pistoletas EASY!Force

13 Rankinio purškimo pistoleto slėgio / debito reguliatorius

14 Elektros jvadas

15 Kaištis

16 Dviguba aukšto slėgio jungtis „EASY!Lock“

17 Varomieji ratai su stovėjimo standžiais

18 Vandens prijungimo antgalis

19 Purškimo antgalio déklas (dvipusis)

20 Degalu įpylimo anga

21 Rankena

22 Valdymo plotas

23 Priedu détuve

24 Kontrolinis langelis su sutrikimų / priežiūros rodmenimis

25 Dètuvès dangtis

26 Trumpa naudojimo instrukcija

27 Skysčių minkštiklio įpylimo anga

Valdymo plotas

2 paveikslas

A Prietaiso jungiklis

B Temperatūros reguliatorius

C Valymo priemonių dozavimo vožtuvas

D Manometras

1 Degalų kontrolinė lemputė

2 Skysčių minkštiklio kontrolinis indikatorius

3 Valymo priemonių kontrolinis indikatorius

4 Sukimosi krypties kontrolinis indikatorius

5 Automatinio valymo priemonių dozavimo jungiklis (AUTO CHEM)

6 Valymo priemonės tiekimo kontrolinė lemputė naudojant funkciją AUTO CHEM

7 Serviso kontrolinis indikatorius

8 Kontrolinė sutrikimų lemputė

Tekėjimo schema

3 paveikslas

1 Vandens prijungimo antgalis

2 1 variklio aušinimas skysčiu

3 2 variklio aušinimas skysčiu

4 Vandens filtras

5 1 plūdinis indas

6 Skysto minkštiklio talpykla

7 Skysto minkštiklio magnetinis vožtuvas

8 2 plūdinis indas

9 1 aukšto slėgio siurblys

10 2 aukšto slėgio siurblys

11 Redukcinis vožtuvas

12 Slèginis jungiklis, 10 bar

16 Svyravimų slopintuvas

17 Manometras

19 Vandens trūkumo saugiklis

20 Svyravimų slopintuvas

21 cirkuliacinio šildytuvo;

22 Degiklio pūtiklis

23 Degalų siurblys

24 Degalų magnetinis vožtuvas

25 Liepsnos kontrolé

26 Degalų bakas

27 Temperatūros reguliatorius

28 2 aukšto slėgio išvado aklė

29 Rankinis purkštuvas

30 Aukšto slėgio antgalis

31 Dvigubas valymo priemonių dozavimo vožtuvas

32 Valymo priemonės 1 magnetinis vožtu- vas

33 Valymo priemonės 2 magnetinis vožtu- vas

34 Valymo priemonės 1 lygio jutiklis su filtru

35 Valymo priemonės 2 lygio jutiklis su filtru

36 1 valomujų priemonių bakas

37 2 valomuju priemonių bakas

Spalvinis ženklinimas

• Valymo proceso valdymo elementai yra geltonos spalvos.
  – Techninės priežiūros valdymo elementai yra šviesiai pilkos spalvos.

Simboliai ant prietaiso

Netinkamai naudojama aukšto slėgio srovė kelia pavojų. Draudžiama srove nukreipti į asmenis, gyvūnus, veikiančią elektros įrangą arba patį prietaisą.

⚠️PAVOJUS

Srovés smūgio pavojus!

• Atlikti elektros įrangos darbus gali tik profesionalūs elektrikai.
• Prieš bet kokius darbus atjunkite jrenginiui elektros jtampą. Tam pasukite pagrindini jungikli i padėti „0“ ir apsaugokite nuo pakartotinio jjungimo.

Naudojimas pagal paskirti

Skirtas valyti: mašinoms, automobiliams, statiniams, įrankiams, fasadams, terasoms, sodo prietaisams ir t.t.

⚠PAVOJUS

Sužalojimų pavojus! Naudodami degalinėse ir kitose pavojingose vietose, laikykitės reikiamų saugos reikalavimų.

Neišleiskite mineralinės alyvos turinčių nuotekų į dirvožemį, vandens telkinius ar kanalizaciją. Todėl variklius ir dugnus plau-kite tik pritaikytose vietose, kuriose įreng-tos alyvos atskyrikliai.

Reikalavimai vandens kokybei: DÉMESIO

Kaip aukšto slėgio terpė gali būti naudojamas tik švarus vanduo. Užterštas prietaisas ir priedas greičiau susidėvi arba dėl to gali atsirasti nuosėdų.

Jei naudojamas perdirbtas vanduo, negali būti viršytos šios ribinės reikšmės.

pH vertė 6,5...9,5
elektros laidumas* Švaraus	van-dens laidumas +1200 μS/cm
nusėdančios medžiagos **	< 0,5 mg/l
filtruojamos medžiagos ***	< 50 mg/l
Angliavandeniai < 20 mg/l
Chloridas < 300 mg/l
sulfatas < 240 mg/l
Kalcis < 200 mg/l
Bendrasis kietumas < 28 °dH	< 50 °TH< 500 ppm (mg CaCO3/l)
Geležis < 0,5 mg/l
Manganas	< 0,05 mg/l
Varis	< 2 mg/l
aktyvusis chloras	< 0,3 mg/l
nėra nemalonaus kvapo
* Iš viso maks. 2000 μS/cm** Bandymo kiekis: 1 l per 30 minučių nu-sėdimo laiką*** be šveičiamujų medžiagų

Saugos reikalavimai

– Laikykitės nacionalinių teisės normų dėl skysčių purkštuvų.
- Laikykitės nacionalinių teisės normų dėl nelaimingų atsitikimų prevencijos. Skysčių purkštuvai privalo būti regulia- riai tikrinami, o patikrų rezultatai - patei- kiami raštiškai.
– Prietaiso šildymo sistema yra šiluminis jrenginys. Šiluminiai jrenginiai privalo būti reguliariai tikrinami vadovaujantis nacionalinémis teisės normomis.
– Draudžiama atlikti prietaiso / priedo pa-keitimus.

Saugos iranga

Saugos įranga apsaugo naudotoją, todėl jos negalima keisti arba nenaudoti.

Redukcinis vožtuvas su dviem pneumatiniais jungikliais

– Sumažinus vandens kiekį kiekį, kartu su rankinio purškimo pistoleto slėgio ir debito reguliatoriumi atidaromas redukcinis vožtuvas ir dalis vandens teka atgal siurblio siurbimo pusę.
- Jei rankinis purškimo pistoletas yra uždarytas ir visas vanduo suteka j siurbimo pusę, redukcinio vožtuvo pneumatinis jungiklis išjungia siurblį.
- Jei rankinis purkštuvas vėl atidaromas, pneumatinis jungiklis vėl jjungia siurblį prie cilindro galvutės.

Redukcinis vožtuvas nustatytas ir užplombuotas gamykloje. Juos nustato tik klientų aptarnavimo tarnyba.

Apsauginis vožtuvas

– Apsauginis vožtuvas atsidaro sugedus redukciniam vožtuvui.

Apsauginis vožtuvas nustatytas ir užplombuotas gamykloje. Juos nustato tik klientų aptarnavimo tarnyba.

Vandens trūkumo saugiklis

– Vandens trūkumo saugiklis neleidžia degikliui pritrūkus vandens.
– Sietas išsaugo saugiklj švarų ir turi būti reguliariai valomas.

Naudojimo pradžia

⚠️JSPĖJIMAS

Susižalojimo pavojus! Prietaisas, priedas, įvadai ir jungtys turi būti nepriekaištingos būklės. Jei jų būklė nėra nepriekaištinga, prietaisą naudoti draudžiama.

→ Užfiksuokite stovėjimo stabdžius.

Rankenos montavimas

4 paveikslas

→ Sumontuokite ant jrenginio abi rankenas.

Rankinio purškimo pistoleto, purškimo vamzdžio, purkštuko ir aukšto slėgio žarnos montavimas

Nuoroda: EASY!Lock sistemoje dalys sparčiuoju sriegiu greitai ir tvirtai sujungia-mos tik vienu apsisukimu.

5 paveikslas

→ Purškimo antgalj sujunkite su rankiniu purškimo pistoletu ir priveržkite ranka (EASY!Lock).
→ Aukšto slėgio purkštuką įkiškite į purškimo antgalį.
→ Sumontuokite ir tvirtai ranka priveržkite kreipiamają veržlę (EASY!Lock).
→ Aukšto slėgio žarną su rankiniu purški- mo pistoletu sujunkite su įrenginio aukšto slėgio jungtimi ir priveržkite ran- ka (EASY!Lock).

Patikrinti alyvos kiekj aukšto slėgio siurblyje

→ Atverkite prietaiso gaubtą.
→ Nukirpkite tepalo bakelio dangtelio viršutinę dalj.
→ Patikrinkite alyvos lygj talpykloje.
→ Nejunkite prietaiso, jie alyvos lygis yra žemiau „MIN“ ribos.
→ Jei reikia, jpilkite alyvos (žr. „Techniniai duomenys“).

Degalų pripildymas

⚠PAVOJUS

Sprogimo pavojus! Pilkite tik dyzelinius de-galus arba lengvą mazutą. Jokiu būdu ne-naudokite netinkamų degalų, pavyzdžiui, benzino.

DÉMESIO

Pažeidimo pavojus! Jokiu būdu nenaudoki-te įrenginio, jei tuščias jo degalų bakas.

Taip pažeisite degalų siurblį.

→ Pripildyti degalu.
→ Uždarykite bako dangtelj.
→ Nuvalykite ištekėjusius degalus.

Skysčių minkštiklio pripildymas

– Skystas minkštiklis apsaugo kaitinimo spirale nuo užkalkėjimo naudojant kal-kėtą vandentiekio vandenį. Jis palengva lašinamas į plūdinę talpyklą.
– Gamykloje nustatyta dozė vidutinio kietumo vandeniui.
- Pakeisti šias nuostatas pagal vietos poreikius gali tik klientų aptarnavimo tarnyba.

Pastaba: bandomasis skysčių minkštiklio kiekis tiekiamas kartu su prietaisu.

→ Skystą minkštiklį RM 110 įpilkite per baltos talpyklos įpylimo angą.

Darbas be skysto minkštiklio

Naudojant minkštą vandenį (pvz., lietaus vandenį), skystas minkštiklis nėra būtinas.

→ Nuimkite skysto minkštiklio įpylimo an-gos dangtelį.
→ Ant dangtelio atramos apačioje užmaukite kartu patiektą spyruoklę.
→ Vél užděkite dangtelj.

Pastaba: Taip užtikrinsite, kad nuolat nemirksėtų skysto minkštiklio kontrolinė lemputė.

Pastaba: Naudojant vandenji iš vandentiekio sistemos, ši spyruoklė vėl turi būti išimta.

Valymo priemonių pripildymas

⚠PAVOJUS

Sužalojimų pavojus!

– Naudokite tik Kärcher produktus.
– Jokiu būdu nepilkite tirpiklių (benzino, acetono, skiedikių ir pan.).
– Saugokite, kad nepatektų ant į akis ir ant odos.
– Laikykitės valymo priemonės gamintojo saugos ir naudojimo reikalavimų.

Kärcher siūlo individualią valymo ir priežiūros priemonių programą.

Pardavėjai mielai patars Jums.

→ Pripildykite valymo priemonių.

Vandens prijungimo antgalis

Jungties dydžius rasite skyriuje „Techniniai duomenys“.

→ Tiekimo žarną (bent 3,5 m ilgio ir bent 3/4“ skersmens) sujunkite su prietaiso vandens mova ir vandentiekio mova (pvz., vandens čiaupu).

Pastaba: Tiekimo žarna netiekiama kartu su prietaisu.

Vandens siurbimas iš rezervuarų

Norėdami pumpuoti vandenį iš išorinio rezervuaro, atlikite šiuos veiksmus:

→ Pa6alinkite siurblių galvų vandens jung- tis.
→ Viršutines tiekimo žarnas atsukite nuo plūdinių indų ir prijunkite prie siurblių galvų.
→ Siurbimo žarną (ne mažesnio skersmens nei 3/4") su filtru (priedas) prijunkite prie vandens tiekimo movos.

Kol siurblys ims pumpuoti vandenį, atlikite šiuos veiksmus:

→ Slėgio / debito reguliatoriumi nustatykite didžiausią reikšmę.
→ Užverkite valymo priemonių dozavimo vožtuvą.

⚠PAVOJUS

Sužalojimų ir pažeidimų pavojus! Jokiu būdų nesiurbkite vandens ir geriamojo vandens rezervuarų. Jokiu būdu nepumpuokite skysčių, turinčių sudėtyje tirpiklių, pavyzdžiui, lako skiediklio, benzino, alyvos arba nefiltruoto vandens. Prietaiso tarpikliai neatsparūs tirpikliams. Susidaręs skiediklių debesis yra itin degus, sprogus ir nuodingas.

Elektros srové

– Elektros įrangos charakteristikos pa-teiktos techninėje specifikacijoje ir duo-menų lentelėje.
– Elektros instaliaciją turi atlikti elektrikas vadovaudamasis IEC 60364-1 reikalavimais.

⚠PAVOJUS

Pavojus susižaloti dėl srovės smūgio!

• Netinkami ilginamieji elektros laidai gali kelti pavojų. Dirbdami lauke naudokite tik sertifikuotus ir tinkamai pažymėtus pakankamo skersmens ilginamuosius elektros laidus.
• Būtinai visada iki galo išvyniokite ilginamuosius laidus.
  – Naudojamo ilginamojo kabelio kištukas ir jungtis turi būti nelaidūs vandeniui.

DÉMESIO

Neviršykite didžiausios leistinos elektros tinklo jungties varžos (žr. „Techniniai duo-menys“). Jei kyla neaiškumu dėl elektros tinklo jungties varžos, kreipkitės į elektros energijos tiekimo įmonę.

Valdymas

⚠PAVOJUS

Sprogimo pavojus! Nepurkškite degių skysčių.

⚠PAVOJUS

Sužalojimų pavojus! Niekada nenaudokite prietaiso, nesumontavę purškimo vamzdžio. Prieš naudodami kiekvieną kartą patikrinkite, ar gerai pritvirtintas purškimo vamzdis. Purškimo vamzdžio sąvarža turi būti priveržta ranka.

⚠PAVOJUS

Susižalojimo pavojus! Dirbdami rankinį purškimo pistoletą ir purškimo antgalį laikykite abiem rankomis.

⚠PAVOJUS

Susižalojimo pavojus! Naudojant prietaisą, pistoleto spragtukas ir apsauginė svirtis neturi būti užspaustos.

⚠PAVOJUS

Susizalojimo pavojus! Jeigu apsauginė svirtis turi defektų, kreipkitės į klientų aptarnavimo tarnybą.

DÉMESIO

Pažeidimo pavojus! Jokiu būdu nenaudoki-te įrenginio, jei tuščias jo degalų bakas.

Taip pažeisite degalų siurblį.

Rankinio purškimo pistoleto atidarymas / uždarymas

→ Atidarykite rankinį purškimo pistoletą: pa- spauskite apsauginę svirtį ir spragtuką.
→ Uždarykite rankinį purkštuvą: atleiskite apsauginę svirtį ir spragtuką.

Prietaiso nuorinimas

→ Atsukite čiaupa.
→ Laikykite prietaisą jungtą be aukšto slė-gio žarnos, kol vanduo ims tekėti be oro burbulų.
→ Tvirtai prisukite aukšto slėgio žarną prie movos.

arba

→ Atvèrę rankinį purškimo pistoletą, kas 10 sekundžių daug kartų jjunkite ir iš-junkite įrenginį, kol iš aukšto slėgio žarnos bus purškiamas vanduo be purslų.

Purkštuko keitimas

⚠PAVOJUS

Susižalojimo pavojus! Prieš keisdami purkštuką, prietaisą išjunkite ir laikykite nuspaudę rankinį purškimo pistoletą, kol prietaise neliks slėgio.

→ Užfiksuokite rankinį purškimo pistoletą ir pastumkite apsauginį fiksatorių į prie- kj.
→ Pakeiskite purkštuką.

Aukšto slėgio srovės veiksmingumą lemia purškimo kampas. Įprastu atveju naudojamas 25° plokščiasis purkštukas (tiekiamas kartu su prietaisu).

Papildomai tiekiami purkštukai

0° ištisinės srovės purkštukas

jsisenėjusiems nešvarumams

40° plokščiasis purkštukas

jautriems paviršiams ir lengviems nešvaru- mams valyti

Nešvarumu skutiklis

storiems įsisenėjusių nešvarumų sluoksniams

Kintamo kampo purkštukas

reguliuojamu kampu

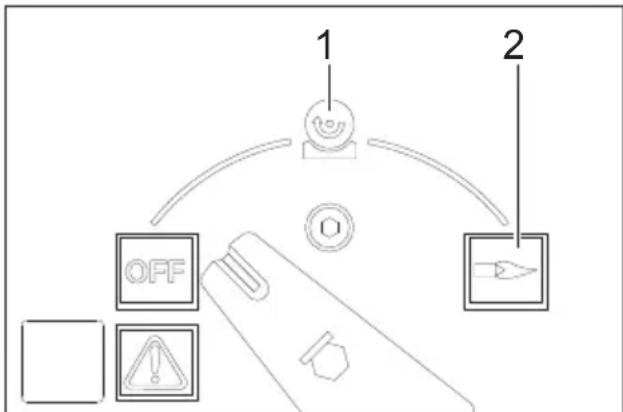

Darbo režimai

1 Naudojimas su šaltu vandeniu

2 Naudojimo su karštu vandeniu

Prietaiso jjungimas

→ Nustatykite jrenginio jungiklj i padėtį „OFF“ (išj.) ir jjunkite kištuką i tinklo lizdą.

Pastaba: Jei variklis sukasi netinkama kryptimi elektroninė įranga po kelių sekundžių atjungia varikli ir įsižiebia sukimosi krypties kontrolinė lemputė. Pašalinkite sutrikimą, žr. skyrių „Pagalba šalinant sutrikimus“.

→ Prietaiso jungikliu nustatykite norimą darbo režimą.

Darbinio slègio ir debito nustatymas

Slėgį ir debita nustatykite rankiniame purkštuve

→ Darbinį slėgį ir debita nustatykite tolygiai sukdami rankinio purškimo pistoleto slėgio ir debito reguliatorių (+/-).

⚠PAVOJUS

Susižalojimo pavojus! Nustatydami slėgio ir debito reguliatorių, atkreipkite dėmesį į tai, kad neatsilaisvintų purškimo vamzdžio sąvarža.

Abu siurblių komplektai jungiami pagal poreikį slėginiais jungikliais.

Darbas su valymo priemonémis

• Saugokite aplinką - taupiai naudokite valymo priemones.
  – Valymo priemonė turi būti pritaikyta valomam paviršiui.

Rankinis valymo priemonių dozavimas

→ Automatinio valymo priemonių dozavimo jungiklj (AUTO CHEM) nustatykite į padėtį „0“.
→ Valymo priemonių dozavimo vožtuvu nustatykite norimą valymo priemonę (CHEM 1 arba CHEM 2) ir norimą koncentraciją.
→ Atvėrus rankinį purškimo pistoletą, įpilama norimos valymo priemonės dozė.

Automatinis valymo priemonių dozavimas

→ Automatinio valymo priemonių dozavimo jungiklj (AUTO CHEM) nustatykite i padėtį „1“.
→ Valymo priemonių dozavimo vožtuvu nustatykite norimą valymo priemonę (CHEM 1 arba CHEM 2) ir norimą koncentraciją.
→ Atverkite rankinį purškimo pistoletą. ľ aukšto slėgio srovę valymo priemonės dozė nepilama.
→ Užverkite rankinj purškimo pistoletą ir per 3 sekundes vėl atverkite.
l aukšto slėgio srove įpilama valymo priemonės dozė.
Žiba valymo priemonės tiekimo kontrolinė lemputė.
Jei rankinis purškimo pistoletas yra už-vertas ilgiau nei 3 sekundes, valymo priemonės ir toliau nejpilama.
Užvėrus rankinį purškimo pistoletą, sustabdomas valymo priemonės teikimas ir užgęsta valymo priemonių tiekimo kontrolinis indikatorius.
→ Norėdami vėl pradėti valymo priemonės tiekimą, atverkite rankinį purškimo pistoletą, užverkite jį ir per 3 sekundes vėl atverkite.

Naudojimas su 2 rankiniais purškimo pistoletais

Irenginys turi 2 aukšto slėgio išvadus.

→ Nusukite antro aukšto slėgio išvados aklę.
→ Prie antro rankinio purškimo pistoleto prijunkite aukšto slėgio žarną (priedas).

→ Ant abiejų purškimo antgalių sumontuokite 25052 dydžio aukšto slėgio purkštukus.

Abu siurblių komplektai jungiami pagal po-reikį.

Valymas

→ Slėgį (temperatūrą) ir valymo priemonių koncentraciją pasirinkite atsižvelgdami į valomą paviršių.

Pastaba: Norėdami apsisaugoti nuo pažeidimų, aukšto slėgio srove iš pradžių nukreipkite į valomą daiktą iš didesnio atstumo.

Rekomenduojame tokj valymo metodą

– Ištirpinkite nešvarumus:

→ Užpurkškite truputį valymo priemonės ir palaukite 1-5 minutes, tačiau neleiskite išdžiūti.

– Pašalinkite nešvarumus:

→ Ištirpusius nešvarumus nuplaukite aukšto slėgio srove.

Naudojimas su šaltu vandeniu

→ Irenginio jungiklj nustatykite ties šalto vandens simboliu.

Naudojimo su karštu vandeniu

Rekomenduojame tokią valymo temperatū- rą:

– Lengvam užterštumui 30-50 °C

– Baltymų sudėtyje turintys nešvarumai, pavyzdžiui, maisto pramonėje iki 60 °C

- Transporto priemonėms valyti 60-90 °C

⚠PAVOJUS

Pavojus nusiplikyti!

→ Temperatūros reguliatoriumi nustatykite norimą temperatūrą.

→ Irenginio jungiklj nustatykite ties karšto vandens simboliu.

Pastaba: pakeitus darbo slėgį ir debitą, pakinta ir vandens temperatūra.

Darbo nutraukimas

→ Atleiskite spragtuką – prietaisas išsijungia.

Užfiksuokite rankinį purškimo pistoletą ir pastumkite apsauginį fiksatorių į prie- kj.

→ Atblokuokite rankinį purškimo pistoletą ir pastumkite apsauginį fiksatorių atgal.

Vèl patraukite spragtuką – prietaisas vèl įsijungia.

Jei rankinis purškimo pistoletas neatveriamas ar neužveriamas ilgiau nei 30 minučių, dėl saugos siurblys automatiškai išsijungia.

→ Išjunkite ir vėl jjunkite įrenginį pagrindi-niu jungikliu.

Baigus naudoti prietaisą su valymo priemonėmis

→ Valymo priemonių dozavimo vožtuvą nustatykite į padėti „0“.

→ lrenginio jungiklj nustatykite ties šalto vandens simboliu.

→ Bent 1 minutę išskalaukite prietaisą švariu vandeniu atvėrę rankinį purškimo pistoletą.

Prietaiso išjungimas

⚠PAVOJUS

Galite nusiplikyti karštu vandeniu! Baigę naudoti prietaisą su karštu vandeniu, būtinai bent dvi minutes atviru pistoletu naudokite prietaisą su šaltu vandeniu, kad jis atvėstų.

→ Užsukite čiaupą.

→ Atverkite rankinį purškimo pistoletą.

→ Ijunkite siurblį prietaiso jungikliu ir 5–10 sekundžių palaikykite jungtą.

→ Uždarykite rankinį purkštuvą.

→ Prietaiso jungiklj nustatykite j padėtį „OFF“.

→ Tik sausomis rankomis ištraukite tinklo kištuką iš lizdo.

→ Atjunkite vandens tiekimą.

→ Ijunkite rankinį purkštuvą, kol prietaiso nebeveiks slėgis.

→ Užfiksuokite rankinį purškimo pistoletą ir pastumkite apsauginį fiksatorių į prie- kj.

Apsauga nuo šalčio

DÊMESIO

Pažeidimo pavojus! Iki galo neišleidus iš įrenginio vandens, šaltis gali sugadinti įrenginį.

→ Pastatykite prietaisą apsaugotoje nuo šalčio vietoje.

Jei prietaisas pritvirtintas prie kamino, laikykitės šių reikalavimų:

DÉMESIO

Prietaisas gali būti pažeistas dėl į kaminą patenkančio šalto oro.

→ Jei lauko temperatūra yra žemesnė nei 0 °C, atjunkite prietaiso nuo kamino.

Jei nejmanoma laikykite prietaiso aukštesnėje temperatūroje, laikinai jo nenaudokite.

Laikinas prietaiso nenaudojimas

Ilgesnių darbo pertraukų metu arba, jei nejmanoma jo laikykite aukštesnėje nei 0 °C temperatūroje.

→ Ištuštinkite valymo priemonių baką.
→ Išleiskite vandenj.
→ Išskalaukite prietaisą antifrizu.

Vandens išleidimas

→ Nusukite vandens tiekimo ir aukšto slė-gio žarnas.
→ Tiekimo žarną priveržkite prie katilo dugno ir paleiskite prietaisą, tuščias gyvatukas.
→ Ijunkite prietaisą ne ilgiau nei 1 minutei, kol siurblys ir vamzdžiai bus tušti.

Išskalaukite prietaisą antifrizu

Pastaba: Laikykitės antifrizo gamintojo pateikiamų naudojimo instrukcijų.

→ l plūdės indą jpilkite įprasto antifrizo.
→ Ijunkite prietaisą (be degiklio) ir palaukite, kol jis visiškai išsiskalaus.

Taip užtikrinama ir apsauga nuo korozijos.

Laikymas

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Statyda-mi įrenginį laikyti, atsižvelkite i jo masę.

Transportavimas

DÉMESIO

Transportuojant spragtukai saugo nuo pa- žeidimų.

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Transportuodami įrenginį, atsižvelkite į jo masę.

→ Transportuojant jrenginj transporto priemonėse, jį reikia užfiksuoti pagal galiojančius reglamentus, kad neslystų ir neapvirstų.

Priežiūra ir aptarnavimas

⚠PAVOJUS

Traumų pavojus dėl netikėtai įsijungusio įrenginio ir elektros šoko. Prieš visus prietaiso priežiūros darbus išjunkite prietaisą ir ištraukite elektros laido kištuką iš tinklo lizdo.

→ Užsukite čiaupą.
→ Atverkite rankinį purškimo pistoletą.
→ Ijunkite siurblį prietaiso jungikliu ir 5–10 sekundžių palaikykite jjungtą.
→ Uždarykite rankinį purkštuvą.
→ Prietaiso jungiklj nustatykite i padėtį „OFF“.
→ Tik sausomis rankomis ištraukite tinklo kištuką iš lizdo.
→ Atjunkite vandens tiekimą.
→ Paleiskite rankinį purškimo pistoletą ir palaukite, kol prietaiso nebeveiks slėgis.
→ Užfiksuokite rankinį purškimo pistoletą ir pastumkite apsauginį fiksatorių į prie- kj.
→ Atvėsinkite prietaisą.

Informacijos apie reguliarias saugos patikras ir techninės priežiūros sutarties sudarymą suteiks Jūsų Kärcher pardavėjas.

Techninės priežiūros intervalai

Kas 500 darbo valandų, bet ne rečiau nei kasmet

→ Techninės priežiūros darbus paveskite atlikti klientų aptarnavimo tarnybai.

Žiba priežiūros kontrolinė lemputė

Jei dėl įrenginio naudojimo laiko reikia atlikti tam tikrus techninės priežiūros darbus, įsižiebia priežiūros kontrolinė lemputė.

→ Kreipkitės į klientų aptarnavimo tarnybą.

Reikalingi techninės priežiūros darbai

– Patikrinkite aukšto slėgio jungčių san-darumą.– Ištuštinkite ir išvalykite degalų baką bei filtrą.

– Patikrinkite siurblio sandarumą.– Pakeiskite siurblio alyvą.– Išvalykite vandens jungties sietelį abie-juose plūdiniuose induose.– Išvalykite vandens trūkumo saugiklio sietelį.

– Nuvalyti suodžius nuo kaitinimo spira-lės. *– Pašalinkite šildytuvo kalkių nuosėdas. *– Išvalykite/pakeiskite uždegimo elektro-dus. *– Išvalykite/pakeiskite degiklio purkštu-ką. *– Sureguliuokite degiklj. *

– Patikrinkite siurblio perleidimo vožtuvo sandarumą. *– Patikrinkite aukšto slėgio žarną. *– Išvalykite rankinį purškimo pistoletą.– Patikrinkite slėginį akumuliatorių. *

* Atlieka klientų aptarnavimo tarnyba.

Degalų bako valymas

→ Išmontuokite jrenginio gaubtą, rankeną ir jungimo dėžutės dangtį.
→ Išmontuokite baką.
→ Likusj kurą pašalinkite pagal aplinkosaugos reikalavimus.
→ Gerai išplaukite ir išdžiovinkite baką.
→ Pakeiskite degalų filtra.

Siurblio sandarumo tikrinimas

Gali nulašeti 3 lašai per minutę ir pasirodyti ant prietaiso apatinės dalies.

→ Jei nesandarumas didesnis, prietaisą turi patikrinti klientų aptarnavimo tarnyba.

Alyvos keitimas

DÉMESIO

Pažeidimo pavojus! Jei alyva tampa balkšva, nedelsdami praneškite „Kärcher“ klientų aptarnavimo tarnybai.

→ Paruoškite gaudyklę maždaug 1 litrui alyvos.
→ Atsukite išleidimo varžta.

Laikydamiesi aplinkosaugos reikalavimų, sutvarkykite alyvos atliekas arba priduokite jas tam skirtoje vietoje.

→ Vél tvirtai užveržkite išleidimo varžta.
→ Atsargiai pripilkite alyvos j talpyklą iki žymės „MAX“.

Pastaba: Oro burbulai turi išsiskirti.

Tinkamos alyvos rūšys ir reikalingas kiekis nurodyti skyriuje „Techniniai duomenys“.

Vandens trūkumo saugiklio sietelio valymas

→ Nusukite nuo siurblio galvos į apsauginį bloką einančią žarną.
→ l filtro angą jsukite varztą M8 ir ištraukite sietelj.
→ Filtro valymas

Pagalba gedimų atveju

⚠PAVOJUS

Traumu pavojus dėl netikėtai įsijungusio įrenginio ir elektros šoko. Prieš visus prietai- so priežiūros darbus išjunkite prietaisą ir iš- traukite elektros laido kištuką iš tinklo lizdo.

Žiba sutrikimų kontrolinė lemputė

→ Atidarykite dėtuvės dangtį.
→ Nuskaitykite elektroninį sutrikimo rodmenį.
→ Pašalinkite sutrikimą, kaip nurodyta apačioje.

Indikatorius

F

1

Sutrikimų šalinimas

→ Padidinkite tiekiamo vandens kiekj.
→ Išvalykite vandens tiekimo čiaupo filtrą.
→ Išvalykite vandens trūkumo saugiklio sietelį.

Indikatorius

F

2

Sutrikimų šalinimas

→ Pakeiskite vandens trūkumo saugiklio herkoną (kreipkitės į klientų aptarnavi-mo tarnybą).
→ Išvalykite vandens trūkumo saugiklj (kreipkitės į klientų aptarnavimo tarnybą).

Indikatorius

F

3

Sutrikimų šalinimas

→ Pašalinkite aukšto slėgio sistemos ne-sandarumą.

Indikatorius

F

4

Sutrikimų šalinimas

→ Nuvalyti suodžius nuo kaitinimo spiralės (kreipkitės į klientų aptarnavimo tarnybą).
→ Sureguliuokite degiklj (techninės priežiūros tarnyba)
→ Pakeiskite išmetamuju duju termostatą (kreipkitės į klientų aptarnavimo tarny-bą).

Indikatorius

F

5

Sutrikimų šalinimas

→ Patikrinkite visų trijų fazių įtampaį ir saugiklius (kreipkitės į klientų aptarnavimo tarnybą).
→ Pakeiskite pneumatini jungikli (kreipkitės i klientų aptarnavimo tarnybą).

Indikatorius

F

6

Sutrikimų šalinimas

→ Patikrinkite degalų bako pripildymo lygį.
→ Patikrinkite degiklio veikimą (kreipkitės i klientų aptarnavimo tarnybą).

→ Patikrinkite ir, jei reikia, pakeiskite de-galu purkštuką, uždegimo elektrodus ir uždegimo kabelj jungiklj (kreipkitės į klientų aptarnavimo tarnybą).
→ Išvalykite degiklj (kreipkitės į klientų aptarnavimo tarnybą).
→ Išvalykite ar, jei reikia, pakeiskite liepsnos jutiklj.

Indikatorius

F

7

Sutrikimų šalinimas

– Perkaitęs arba perkrautas variklis

→ Nustatykite prietaiso jungiklj i padėtį „0“ ir palaukite 5 minutes, kol variklis atvės.
→ Jei ir po to gedimas išlieka, pateikite prietaisą patikrinti klientų aptarnavimo tarnybai.

Žiba degalų kontrolinė lemputė

→ Pripildyti degalu.
→ Patikrinkite degalų lygio jutiklio veikimą.

Žiba skysčių minkštiklio kontrolinis indikatorius

→ Pripildykite ją skysčių minkštiklio.
→ Išvalykite skysto minkštiklio talpyklos elektrodus.

Žiba valymo priemonių kontrolinis indikatorius

→ Papildykite valymo priemonių.

Žiba sukimosi krypties kontrolinis indikatorius

→ Ištraukite prietaiso kištuką iš kištukinio lizdo.
→ Persukite 180° poliškumo keitimo įtaisą kištuke.
→ įkiškite prietaiso kištuką i rozetę.

Prietaisas nesukuria slègio

→ Jei valymo priemonių bakas yra tuščias, papildykite jj.
→ Valymo priemonių dozavimo vožtuvą nustatykite į padėtį „0“.
→ Pašalinkite iš įrenginio orą (žr. skyrių „Valdymas/Oro pašalinimas iš įrenginio“).
→ Išvalykite filtrą vandens jungtyje ir abiejuose plūdiniuose induose.
→ Patikrinkite tiekiamo vandens kiekį (žr. skyrių „Techniniai duomenys“).
→ Patikrinkite visus antplūdžio linijas i aukšto slėgio pompą, ar jose néra sutirštėjimų ar užsikimšimų.

Bildesys siurblyje

→ Patikrinkite, ar sandarios ir neužsikišusios visos aukšto slėgio siurblio tiekimo linijos ir valymo priemonių sistema.
→ Pašalinkite iš įrenginio orą (žr. skyrių „Valdymas/Oro pašalinimas iš įrenginio“).

Prietaisas nesiurbia valymo priemonių

→ Išvalykite valymo priemonių siurbimo žarną su filtru.
→ Išvalykite valymo priemonių dozavimo vožtuvą.
→ Nutraukite siurblio galvos valymo priemonių siurbimo žarną ir buku daiktu atlaisvinkite atbulinį vožtuvą.
→ Patikrinkite visų valymo priemonių siurbimo žarnų ir jungčių sandarumą.
→ Patikrinkite valymo priemonių magnetinius vožtuvus.

Neužsidega degiklis

→ Pripildyti degalu.
→ Patikrinti degalų siurblį
→ Išvalykite vandens trūkumo saugiklio sietelj.
→ Pakeiskite degalų filtra.
→ Išvalykite elektrinio liepsnos kontrolės įrenginio liepsnos jutiklj.

Klientų aptarnavimo tarnyba

Jei negalite pašalinti gedimo, pateikite prietaisą patikrinti klientų aptarnavimo tarnybai.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir atsargines dalis, taip užtikrinsite, kad prietaisas būtų eksploatuojamas patikimai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite čia: www.kaercher.com.

ES atitikties deklaracija

Šiuo pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų i rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičiamas su mumis nepasitarus, ši deklaracija nebegalioja.

Gaminys: Aukšto slėgio valymo mašina

Tipas: 1.071-xxx

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

H. Jenner

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

		HDS 2000 Super
Elektros tinklo duomenys
Itampa V 400
Srovės rūšis Hz 3~50
Prijungiamų įtaisų galia kW 14
Saugiklis (inercinis) A 25
Saugiklio rūšis -- IPX5
Apsaugos klasė -- I
Didžiausia leistina tinklo varža omai (0.400+j0.250)
Ilgintuvo laidas 10 m mm	2	4
Ilgintuvo laidas 30 m mm	2	6
Vandens prijungimo antgalis
Maks. atitekančio vandens temperatūra °C 30
Maž. atitekančio vandens kiekis l/h (l/min.) 2000	(33,3)
Maks. atitekančio vandens slėgis	MPa (barai)	0,6 (6)
Siurbimo aukštis iš atvirų rezervuarų (20°C)	m	0,5
Galia
Vandens debitas	l/h (l/min.)	850...1800 (14,2...30)
Vandens darbo slėgis (naudojant įprastą purkštuką)	MPa (barai)	3...18 (30...180)
Didžiausias darbinis viršslėgis (apsauginis vožtuvas)	MPa (barai)	19,8 (198)
Didžiausia karšto vandens darbo temperatūra	°C 98
Valymo priemonių siurbimas	l/h (l/min.)	0...50 (0...0,8)
Degiklio galia	kW 145
Rankinio purškimo pistoleto sukuriama atatranka (di-džiausia)	N	92
Standartinio purkštuko dydis	-- 110
Nustatytos vertės pagal EN 60335-2-79
Keliamas triukšmas
Garso slėgio lygis L_pA	dB(A)	73
Neapibrėžtis K_pA	dB(A)	3
Garantuotas triukšmo lygis L_WA + neapibrėžtis K_WA	dB(A)	92
Delno/rankos vibracijos poveikis
Rankinis purkštuvas	m/s2	3,4
Purškimo antgalis	m/s2	3,4
Nesaugumas K	m/s2	0,8
Eksploatacinės medžiagos
Degalai	-- Mazutas EL	arba dyzeli-nas
Alyvos kiekis	I	2 x 0,75
Alyvos rūšis	-- Hypoid SAE	90
Matmenys ir masė
Ilgis x plotis x aukštis	mm	1500 x 834 x 1015
Tipinė eksploatacinė masė	kg	286
Degalų bakas	I	25
Valymo priemonių bakas	I	2 x 25
