MANUALE UTENTE HDS 2000 Super Kärcher

Prima di utilizzare l'apparecchio per la prima volta, leggere le

presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

- Prima di procedere alla prima messa in funzione leggere tassativamente le norma di sicurezza n. 5.951-949.0!

- Eventuali danni da trasporto vanno comunicati immediatamente al proprio rivenditore.

- Al momento del disimballaggio, controllare il contenuto della confezione.

Indice

Protezione dell'ambiente..... IT 1

Livelli di pericolo ..... IT 1

Parti dell'apparecchio ..... IT 2

Simboli riportati sull'apparecchioIT 3

Uso conforme a destinazione. IT 3

Norme di sicurezza ..... IT 3

Dispositivi di sicurezza ..... IT 4

Messa in funzione..... IT 4

Uso IT 6

Supporto IT 9

Trasporto..... IT 9

Cura e manutenzione ..... IT 10

Guida alla risoluzione dei guastiIT 11

Garanzia IT 13

Accessori e ricambi..... IT 13

Dichiarazione di conformità UE IT 13

Dati tecnici IT 14

Protezione dell'ambiente

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta.

Gli apparecchi dismessi contengono materiali riciclabili preziosi e vanno consegnati ai relativi centri di raccolta. Batterie, olio e sostanze simili non devono essere dispersi nell'ambiente. Si prega quindi di smaltire gli apparecchi dismessi mediante i sistemi di raccolta differenziata.

Sostanze quali olio per motori, gasolio, benzina o carburante diesel non devono essere dispersi nell'ambiente. Si prega pertanto di proteggere il suolo e di smaltire l'olio usato conformemente alle norme ambientali.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

Indica un pericolo imminente che determina lesioni gravi o la morte.

⚠AVVERTIMENTO

Indica una probabile situazione pericolosa che potrebbe determinare lesioni gravi o la morte.

⚠PRUDENZA

Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.

Descrizione generale

Parti dell'apparecchio

Fig. 1

1 Chiusura cofano
2 Cofano
3 Foro di rabbocco per detergente (2x)
4 Binari per carrello elevatore
5 Tubo flessibile per alta pressione EASY!Lock

6 Lancia EASY!Lock

7 Ugello alta pressione

8 Leva di sicurezza

9 Set di raccordi per l'acqua

10 Leva a scatto

11 Dispositivo di arresto di sicurezza della pistola a spruzzo

12 Pistola a spruzzo EASY!Force

13 Regolazione pressione/portata della pistola a spruzzo

14 Alimentazione elettrica

15 Tappo di chiusura

16 Attacco di alta pressione EASY!Lock - doppio

17 Ruota pivottante con freno di stazionamento

18 Collegamento idrico

19 Alloggio per la lancia (su entrambi i lati)

20 Foro di rabbocco per combustibile

21 Staffa di supporto

22 Quadro di controllo

23 Vano accessori

24 Finestrino con display guasti e di servizio

25 Sportello di copertura per vano accessori

26 Brevi istruzioni per l'uso

27 Foro di rabbocco per anticalcare

Quadro di controllo

Fig. 2

A Interruttore dell'apparecchio

B Regolatore temperatura

C Valvola di dosaggio detergente

D Manometro

1 Spia luminosa "Carburante"

2 Spia luminosa "anticalcare"

3 Spia luminosa "detergente"

4 Spia di controllo senso di rotazione

5 Interruttore per dosaggio detergente automatico (AUTO CHEM)
6 Spia di controllo per mandata di deter- gente con AUTO CHEM
7 Spia di controllo Assistenza
8 Spia di controllo guasto

Diagramma del ciclo di lavorazione

Fig. 3

1 Collegamento idrico
2 Raffreddamento ad acqua motore 1
3 Raffreddamento ad acqua motore 2

4 Filtro dell'acqua

5 Serbatoio con galleggiante 1

6 Contenitore per anticalcare liquido

7 Elettrovalvola per anticalcare liquido

8 Serbatoio con galleggiante 2

9 Pompa alta pressione 1

10 Pompa alta pressione 2

11 Valvola di troppopieno

12 Pressostato, 10 bar

13 Valvola di non ritorno

14 Pressostato, 30 bar

15 Pressostato, 100 bar

16 Ammortizzatore

17 Manometro

18 Valvola di sicurezza

19 Protezione mancanza acqua

20 Ammortizzatore

21 Scaldaacqua rapido

22 Ventilatore bruciatore

23 Pompa di alimentazione combustibile

24 Valvola per mancanza carburante

25 Dispositivo di controllo fiamma

26 Serbatoio combustibile

27 Regolatore temperatura

28 Tappo di chiusura uscita di alta pressione 2

29 Pistola a spruzzo

30 Ugello alta pressione

31 Doppia valvola di dosaggio del deter- gente

32 Elettrovalvola per detergente 1

33 Elettrovalvola per detergente 2

34 Sensore di livello per detergente 1 con filtro

35 Sensore di livello per detergente 2 con filtro

36 Serbatoio del detergente 1

37 Serbatoio del detergente 2

Contrassegno colore

• Gli elementi di comando per il processo di pulizia sono gialli.
• Gli elementi di comando per la manutenzione ed il service sono grigio chiaro.

Simboli riportati sull'apparecchio

Getti ad alta pressione possono risultare pericolosi se usati in

modo improprio. Il getto non va mai puntato su persone, animali, equipaggiamenti elettrici attivi o sull'apparecchio stesso.

PERICOLO

Pericolo da scossa elettrica!

• Lavori sull'impianto elettrico possono essere eseguiti solo da elettricisti specializzati.
• Prima di eseguire qualsiasi lavoro, scollegare la tensione dell'impianto posizionando l'interruttore principale su „0" e bloccandolo in modo da non poter essere riattivato.

Uso conforme a destinazione

Pulizia di: macchine, veicoli, edifici, attrezzi, facciate, terrazzi, attrezzi da giardinaggio ecc.

⚠PERICOLO

Rischio di lesioni! Per apparecchi impiegati presso stazioni di servizio o in altre zone di pericolo, osservare le disposizioni di sicurezza vigenti.

L'acqua di scarico contenente oli minerali non deve essere dispersa nel terreno, nelle acque o nelle canalizzazioni. La pulizia di motori e di sottoscocche va effettuata esclusivamente in luoghi provvisti di separatori d'olio.

Requisiti per la qualità dell'acqua: ATTENZIONE

Utilizzare solo acqua pulita come mezzo ad alta pressione. Eventuali impurità causano un'usura precoce o incrostazioni nell'apparecchio e negli accessori.

I valori limite seguenti non devono essere superati se si utilizza acqua riciclata.

Valore pH 6,5...9,5
Conducibilità elettrica * Conducibilità elettrica acqua pulita +1200 μS/cm
Sostanze sedimentabili ** < 0,5 mg/l
Sostanze filtrabili *** < 50 mg/l
Idrocarburi < 20 mg/l
Cloruro < 300 mg/l
Solfato < 240 mg/l
Calcio < 200 mg/l
Durezza complessiva < 28 °dH< 50 °TH< 500 ppm (mg CaCO3/l)
Ferro < 0,5 mg/l
Manganese	< 0,05 mg/l
Rame	< 2 mg/l
Cloro attivo	< 0,3 mg/l
privo di odori fastidiosi
* Massimo totale 2000 μS/cm** Volumi di campionamento 1 litro, tempo di sedimentazione 30 minuti*** Nessuna sostanza abrasiva

Norme di sicurezza

– Rispettare le norme nazionali vigenti per pompe a getto liquido.
- Rispettare le norme nazionali vigenti per l'antinfortunistica. Le pompe a getto liquido devono essere controllate ad intervalli regolari ed il risultato del controllo deve essere registrato per iscritto.
- Il dispositivo di riscaldamento dell'apparecchio è un impianto di combustione. Gli impianti di combustione devono essere controllati ad intervalli regolari secondo le disposizioni nazionali vigenti in materia.
- È vietato apportare modifiche all'appa-recchio/accessori.

Dispositivi di sicurezza

I dispositivi di sicurezza servono alla protezione dell'utente e non devono essere disattivati o impiegati per scopi diversi da quelli indicati.

Valvola di troppopieno con due pressostati

• Riducendo la quantità d'acqua tramite la regolazione pressione/portata sulla pistola a spruzzo, la valvola di troppo-pieno si apre. Si verifica così un reflusso di una certa quantità d'acqua verso il lato aspirazione della pompa.
• Chiudendo la pistola a spruzzo per il totale reflusso dell'acqua verso il lato aspirazione della pompa, il pressostato della valvola troppopieno spegne la pompa.
• Riaprendo la pistola a spruzzo, il pressostato della testata attiva nuovamente la pompa.
  La valvola di troppopieno è impostata in fabbrica e sigillata. Interventi di regolazione sono da effettuarsi esclusivamente dal servizio assistenza clienti

Valvola di sicurezza

• La valvola di sicurezza si apre quando la valvola di troppopieno è guasta.
  La valvola di sicurezza è impostata in fabbrica e sigillata. Interventi di regolazione sono da effettuarsi esclusivamente dal servizio assistenza clienti

Protezione mancanza acqua

• La protezione mancanza acqua impedisce l'attivazione del bruciatore in mancanza d'acqua.
• Un filtro impedisce allo sporco di depositarsi sulla protezione. Il filtro deve essere pulito regolarmente.

Messa in funzione

⚠AVVERTIMENTO

Pericolo di lesioni! L'apparecchio, gli accessori, le condotte di alimentazione e gli attacchi devono essere in perfetto stato. In caso contrario è vietato usare l'apparecchio.

→ Bloccare il freno di stazionamento.

Montare la staffa di supporto

Fig. 4

→ Collocare entrambe le staffe di supporto all'apparecchio.

Montare la pistola a spruzzo manuale, la lancia, l'ugello ed il tubo flessibile di alta pressione

Avvertenza: Il sistema EASY!Lock unisce componenti tramite filettatura ad alta velocità soltanto con un giro rapido e sicuro.

Fig. 5

→ Collegare la lancia alla pistola a spruzzo e stringere a fondo a mano (EASY!Lock).
→ Inserire l'ugello di alta pressione sulla lancia.
→ Montare e stringere a fondo a mano il dado di serraggio (EASY!Lock).
→ Collegare il tubo flessibile per alta pressione alla pistola a spruzzo e all'attacco alta pressione, stringendo a fondo a mano (EASY!Lock).

Controllare il livello dell'olio della pompa alta pressione

→ Aprire il cofano.
→ Tagliare l'estremità dei coperchi del serbatoio d'olio.
→ Controllare il livello dell'olio nei contenitori d'olio.
→ Non adoperare l'apparecchio se il livello dell'olio è sceso sotto l'indicazione di "MIN".
→ Se necessario aggiungere olio (vedi Dati tecnici).

Aggiungere combustibile

⚠PERICOLO

Rischio di esplosioni! Aggiungere esclusivamente carburante diesel o gasolio leggero. Non utilizzare carburanti non idonei, quali benzina ecc.

ATTENZIONE

Pericolo di danneggiamento! Non azionare mai l'apparecchio a serbatoio privo di combustibile. Si rischia di danneggiare permanentemente la pompa di alimentazione combustibile.

→ Aggiungere combustibile
→ Chiudere il tappo del serbatoio.
→ Eliminare il carburante eventualmente fuoriuscito.

Aggiungere anticalcare

• L' anticalcare liquido impedisce la formazione di calcare nella serpentina di riscaldamento utilizzando acqua di rubinetto calcarea. Questo viene aggiunto a gocce nel serbatoio con galleggiante.
• Il dosaggio impostato in fabbrica corrisponde al valore di durezza media.
• Questa regolazione può essere adattata dal servizio clienti alle condizioni locali.

Avviso: Troverete una confezione di anticalcare in dotazione.

→ Riempire dell'anticalcare liquido RM 110 nell'apertura di rabbocco per anticalcare (contenitore bianco).

Lavorare senza anticalcare liquido

Al funzionamento con acqua dolce (p. es. acqua piovana) è possibile lavorare senza anticalcare liquido.

→ Rimuovere il coperchio dall'apertura di rabbocco per anticalcare liquido.
→ Infilare la molla in dotazione in basso sul sostegno coperchio.
→ Rimettere il carter.

Avviso: Con ciò viene impedito che la spia di controllo per anticalcare liquido lampeggi permanentemente.

Avviso: Al funzionamento con acqua di rubinetto la molla va nuovamente rimossa.

Aggiungere il detergente

⚠PERICOLO

Pericolo di lesioni!

– Usare esclusivamente prodotti Kärcher.
- Non aggiungere solventi (benzina, acetone, diluente ecc.).
- Evitare il contatto con gli occhi o la pelle.
- Osservare le indicazioni in materia di sicurezza e le modalità d'uso fornite dal produttore del detergente.

Kärcher offre una gamma di pulizia e manutenzione personalizzata.

Il vostro rivenditore è a disposizione per qualsiasi ulteriore informazione.

→ Aggiungere il detergente

Collegamento all'acqua

Collegamenti: vedi Dati tecnici.

→ Collegare il tubo flessibile di alimentazione (lunghezza minima 7,5 m, diametro minimo 3/4") al collegamento dell'acqua dell'apparecchio e all'alimentazione di acqua (p.es. rubinetto).

Avviso: Il tubo flessibile di alimentazione non è in dotazione.

Aspirare l'acqua dal contenitore

Per aspirare l'acqua da un contenitore esterno provvedere alla seguente modifica:

→ Rimuovere i raccordi dell'acqua dalle testate delle pompe.
→ Svitare i tubi flessibili di mandata ai serbatoi con galleggiante e collegarli alle testate delle pompe.
→ Collegare il tubo flessibile di aspirazione (diametro min. 3/4") con filtro (accessorio) al collegamento dell'acqua.

Prima dell'aspirazione acqua da parte della pompa provvedere alle seguenti operazioni:

→ Posizionare la regolazione pressione/portata al valore massimo.
→ Chiudere la valvola dosatrice del detergente.

⚠PERICOLO

Pericolo di lesioni e di danneggiamento! Non aspirare mai acqua da contenitori d'acqua potabile. Non aspirare mai liquidi contenenti solventi come diluenti per vernici, benzina, olio o acqua non filtrata. Le guarnizioni dell'apparecchio non sono resistenti ai solventi. La nebbia di polverizzazione dei solventi è altamente infiammabile, esplosiva e velenosa.

Allacciamento alla rete elettrica

• Valori di collegamento: vedi Dati tecnici e targhetta.
• Il collegamento elettrico va eseguito da un'elettricista qualificato e deve essere conforme alla norma IEC 60364-1.

⚠PERICOLO

Pericolo di scosse elettriche!

• Prolunghe di cavi elettrici non adatte possono risultare pericolose. All'aperto utilizzare solo prolunghe di cavi elettrici omologate e contrassegnate con sezione cavo sufficiente.
• Srotolare sempre completamente le prolunghe.
• La spina e il giunto di un cavo prolunga utilizzati devono essere a tenuta d'acqua.

ATTENZIONE

Non superare il valore massimo d'impedenza di rete consentito per il punto d'allacciamento elettrico (vedi Dati tecnici). In caso di dubbi sull'impedenza di rete presente sul punto di collegamento si prega di contattare la propria azienda fornitrice di energia elettrica.

Uso

⚠PERICOLO

Rischio di esplosioni! Non nebulizzare alcun liquido infiammabile.

⚠PERICOLO

Pericolo di lesioni! Mai utilizzare l'apparecchio senza la lancia. Accertarsi prima di ogni utilizzo che la lancia sia fissata correttamente. L'avvitamento della lancia deve essere serrato a mano.

⚠PERICOLO

Pericolo di lesioni! Durante le operazioni tenere con entrambe le mani la pistola a spruzzo e la lancia.

⚠PERICOLO

Pericolo di lesioni! Non bloccare la leva di azionamento e la leva di sicurezza durante l'uso.

⚠PERICOLO

Pericolo di lesioni! Nel caso in cui la leva di sicurezza sia difettosa, contattare il servizio clienti.

ATTENZIONE

Pericolo di danneggiamento! Non azionare mai l'apparecchio a serbatoio privo di combustibile. Si rischia di danneggiare permanentemente la pompa di alimentazione combustibile.

Apertura/Chiusura della pistola a spruzzo

→ Aprire la pistola a spruzzo: Azionare la leva di sicurezza e la leva di aziona- mento.
→ Chiudere la pistola a spruzzo: Rilasciare la leva di sicurezza e la leva di azionamento.

Sfiatare l'aria eventualmente presente all'interno dell'apparecchio

→ Aprire l'alimentazione di acqua.
→ Lasciare attivato l'apparecchio senza il tubo flessibile di alta pressione, finché l'acqua che fuoriesce non sia priva di bolle d'aria.
→ Avvitare il tubo flessibile di alta pressione all'attacco di alta pressione. oppure

→ Con la pistola a spruzzo aperta accendere e spegnere l'apparecchio a intervalli di 10 secondi, finché l'acqua che fuoriesce dall'ugello d'alta pressione non sia priva di bolle d'aria.

Sostituire l'ugello

⚠PERICOLO

Pericolo di lesioni! Disattivare l'apparecchio prima di sostituire l'ugello ed azionare la pistola a spruzzo fino a completa depressurizzazione dell'apparecchio.

→ Bloccare la pistola a spruzzo, spingen-do in avanti l'arresto di sicurezza.
→ Sostituire l'ugello.

E' l'angolo di spruzzo a determinare l'efficacia del getto alta pressione. L'ugello normalmente impiegato è quello a getto piatto 25° (in dotazione).

Ugelli disponibili come accessori

Ugello a getto pieno 0°

Per lo sporco più resistente

Ugello a getto piatto 40°

Per superfici delicate e sporco facile

Fresa per lo sporco

Per lo sporco a più strati e più resistente

Ugello angolare variabile

con angolo di spruzzo regolabile

Modalità operative

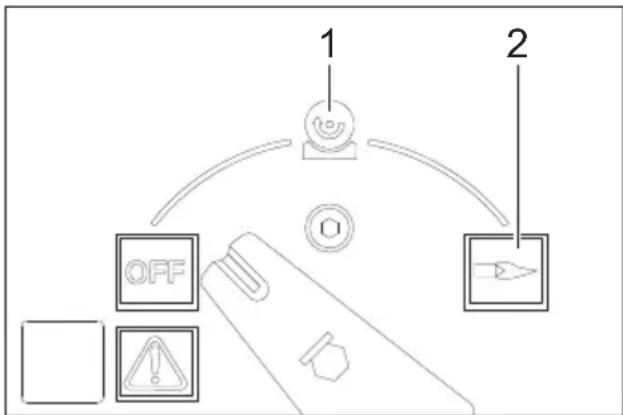

1 Funzionamento con acqua fredda
2 Funzionamento con acqua calda

Accendere l'apparecchio

→ Posizionare l'interruttore dell'apparecchio su „OFF“ e infilare la spina nella presa elettrica.

Avviso: Con senso di rotazione sbagliato del motore, l'elettronica spegne il motore dopo alcuni secondi e si accende la spia di controllo Senso di rotazione. Eliminare il guasto, vedi „Guida in caso di guasti“.

→ Impostare l'interruttore dell'apparecchio alla modalità desiderata.

Impostare la pressione di esercizio e la portata

Regolazione pressione/portata della pistola a spruzzo

→ Impostare la pressione e la portata girando (in modo continuo) la regolazione di pressione/portata della pistola a spruzzo (+/-).

⚠PERICOLO

Pericolo di lesioni! Durante la regolazione di pressione/portata accertarsi che l'avvitamento della lancia non si stacchi.

I due kit della pompa vengono comandati a secondo necessità per mezzo di pressostati.

Funzionamento con detergente

• Per salvaguardare l'ambiente non eccedere nell'uso di prodotti detergenti.
• Il detergente deve essere adatto alla superficie da pulire.

Comando manuale del detergente

→ Portare l'interruttore per dosaggio detergente automatico (AUTO CHEM) nella posizione „0“.
→ Impostare la valvola di dosaggio per il detergente desiderato (CHEM 1 o CHEM 2) e la concentrazione deisderata.
→ Dopo l'apertura della pistola a spruzzo viene aggiunto il detergente desiderato.

Comando automatico del detergente

→ Portare l'interruttore per dosaggio detergente automatico (AUTO CHEM) nella posizione „1“.
→ Impostare la valvola di dosaggio per il detergente desiderato (CHEM 1 o CHEM 2) e la concentrazione deisderata.
→ Aprire la pistola a spruzzo. Al getto ad alta pressione non viene aggiunto alcun detergente.

→ Chiudere la pistola a spruzzo e riaprirla entro 3 secondi.

Al getto ad alta pressione viene aggiunto detergente.

La spia di controllo Mandata detergente è accesa.

Non viene aggiunto alcun detergente, s la pistola a spruzzo rimane più di 3 secondi chiusa.

Dopo aver chiuso la pistola a spruzzo, il dosaggio del detergente viene disattivato e la spia di controllo Mandata detergente si spegne.

→ Per una nuova aggiunta di detergente, aprire, chiudere e riaprire la pistola a spruzzo entro 3 secondi.

Funzionamento con 2 pistole a spruzzo

L'apparecchio è dotato di 2 uscite ad alta pressione.

→ Svitare il tappo di chiusura della seconda uscita ad alta pressione.
→ Collegare la seconda pistola a spruzzo con il tubo flessibile d'alta pressione (accessorio).
→ Applicare su entrambe le lance degli ugelli d'alta pressione della grandezza 25052.

I due kit della pompa vengono comandati a secondo necessità.

Pulizia

→ Adattare la pressione, la temperatura e la concentrazione del detergente alla superficie da pulire.

Avviso: Puntare il getto alta pressione da una distanza piuttosto elevata, per evitare danni derivanti da eccessiva pressione.

Metodo di pulizia consigliato

• Sciogliere lo sporco:
  → Spruzzare misuratamente il detergente e lasciarlo agire per 1-5 minuti. Non lasciare che il prodotto asciughi sulla superficie.
• Togliere lo sporco:
  → Sciacquare lo sporco sciolto con il getto alta pressione.

Funzionamento con acqua fredda

→ Mettere l'interruttore dell'apparecchio sul simbolo „acqua fredda“.

Funzionamento con acqua calda

Si consigliano le seguenti temperature:

• Sporco facile 30-50 °C
• Sporco proteico, p.es. nell'industria alimentare 60 °C max.
  – Pulizia di automobili o di macchinari 60-90 °C

⚠PERICOLO

Pericolo di scottatura!

→ Impostare il regolatore di temperatura alla temperatura desiderata.
→ Mettere l'interruttore dell'apparecchio sul simbolo „acqua calda“.

Avviso: Alla variazione della pressione di lavoro e quantità di portata varia anche la temperatura dell'acqua.

Interrompere il funzionamento

→ Rilasciare la leva di azionamento, l'apparecchio si disattiva. Bloccare la pistola a spruzzo, spingen- do in avanti l'arresto di sicurezza.
→ Sbloccare la pistola a spruzzo, spingen- do in indietro l'arresto di sicurezza. Tirare nuovamente la leva di aziona- mento, l'apparecchio si riattiva.

Se la pistola a spruzzo non viene chiusa o aperta per un periodo superiore a 30 minuti, la pompa si spegne automaticamente per motivi di sicurezza.

→ Spegnere e riaccendere l'interruttore dell'apparecchio per la rimessa in funzione.

Dopo il funzionamento con il detergente

→ Impostare la valvola di dosaggio detergente su "0".
→ Mettere l'interruttore dell'apparecchio sul simbolo „acqua fredda“.
→ Sciacquare l'apparecchio per almeno un minuto con la pistola a spruzzo aperta.

Spegnere l'apparecchio

⚠PERICOLO

Pericolo di scottature causate da acqua calda! Dopo il funzionamento con acqua calda aggiungere acqua fredda e mettere in moto l'apparecchio (pistola aperta) per almeno due minuti, in modo che si possa raffreddare.

→ Chiudere l'alimentazione dell'acqua.
→ Aprire la pistola a spruzzo.
→ Azionare la pompa agendo sull'interruttore dell'apparecchio e lasciarla attivata per circa 5-10 secondi.
→ Chiudere la pistola a spruzzo.
→ Posizionare l'interruttore dell'apparecchio su "OFF".
→ Non estrarre mai la spina di alimentazione dalla presa con le mani bagnate.
→ Staccare il collegamento acqua.
→ Azionare la pistola a spruzzo fino a completa depressurizzazione dell'apparecchio.
→ Bloccare la pistola a spruzzo, spingendo in avanti l'arresto di sicurezza.

Antigelo

ATTENZIONE

Pericolo di danneggiamento! Apparecchi non completamente svuotati dell'acqua possono essere danneggiati dal gelo.

→ Collocare l'apparecchio in un luogo protetto dal gelo.

Se l'apparecchio è collegato ad un camino, è importante osservare quanto segue:

ATTENZIONE

Pericolo di danneggiamento causato dall'aria fredda proveniente dal camino.

→ Staccare l'apparecchio dal camino in caso di temperature esterni inferiori a 0 °C.

Se non si dispone di luoghi protetti dal gelo, mettere a riposo l'apparecchio.

Fermo dell'impianto

In caso di lunghi periodi di fermo o se non si dispone di luoghi protetti dal gelo:

→ Svuotare il serbatoio detergente.
→ Svuotare l'acqua
→ Sciacquare l'interno dell'apparecchio con antigelo.

Svuotare l'acqua

→ Svitare sia il tubo di alimentazione acqua, sia il tubo alta pressione.
→ Svitare il tubo di approvvigionamento sul fondo della caldaia e svuotare completamente la serpentina.
→ Mettere in moto l'apparecchio (max. 1 minuto) fino a completo svuotamento della pompa e delle condutture.

Sciacquare l'interno dell'apparecchio con antigelo

Avviso: Osservare le disposizioni fornite dal produttore dell'antigelo.

→ Versare un antigelo commerciale nel contenitore galleggiante.
→ Accendere l'apparecchio (senza bruciatore), finché non è completamente pulito.

Ciò assicura anche una certa protezione anticorrosione.

Supporto

⚠PRUDENZA

Pericolo di lesioni e di danneggiamento! Osservare il peso dell'attrezzo quando lo si mette a magazzino.

Trasporto

ATTENZIONE

Proteggere la leva di azionamento durante il trasporto per evitare danneggiamenti.

⚠PRUDENZA

Pericolo di lesioni e di danneggiamento! Per il trasporto osservare il peso dell'appa- recchio.

→ Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

Cura e manutenzione

⚠PERICOLO

Pericolo di lesioni causato dall'azionamento accidentale dell'apparecchio e da scosse elettriche. Prima di eseguire qualsiasi lavoro, spegnere l'apparecchio e staccare la spina.

→ Chiudere l'alimentazione dell'acqua.
→ Aprire la pistola a spruzzo.
→ Azionare la pompa agendo sull'interruttore dell'apparecchio e lasciarla attivata per circa 5-10 secondi.
→ Chiudere la pistola a spruzzo.
→ Posizionare l'interruttore dell'apparecchio su "OFF".
→ Non estrarre mai la spina di alimentazione dalla presa con le mani bagnate.
→ Staccare il collegamento acqua.
→ Azionare la pistola a spruzzo fino a completa depressurizzazione dell'apparecchio.
→ Bloccare la pistola a spruzzo, spingendo in avanti l'arresto di sicurezza.
→ Lasciare raffreddare l'apparecchio.

Il vostro fornitore Kärcher sarà lieto di informarvi sulle procedure di controlli periodici di sicurezza o sulla stipulazione di contratti di manutenzione.

Intervalli di manutenzione

Ogni 500 ore d'esercizio, almeno annualmente

→ Fare eseguire la manutenzione dell'apparecchio dal servizio di assistenza.

Spia di controllo Servizio accesa

Se è necessario eseguire determinati lavori di manutenzione sulla base del tempo d'esercizio dell'apparecchio, si accende la pia di controllo Servizio.

→ Informare il servizio assistenza clienti.

Lavori di manutenzione necessari

- Verificare l'ermeticità degli attacchi alta pressione.- Pulire il serbatoio e il filtro combustibile.

- Verificare l'ermeticità della pompa.- Cambiare l'olio della pompa.- Pulire il filtro nel raccordo acqua di entrambi i serbatoi con galleggiante.- Pulire il filtro davanti alla protezione mancanza acqua.

- Rimuovere la fuliggine dalla serpentina di riscaldamento. *- Decalcificare la serpentina di riscaldamento. *- Pulire/sostituire gli elettrodi di accensione. *- Pulire/sostituire l'ugello del bruciatore. *- Regolare il bruciatore. *

- Verificare la valvola di troppopieno della pompa sulla sua tenuta stagna. *- Verificare il tubo flessibile ad alta pressione. *- Pulire la pistola a spruzzo.- Verificare l'accumulatore a pressione. *

* Intervento ad opera del servizio clienti.

Pulizia del serbatoio del combustibile

→ Smontare il cofano apparecchio, staffa di supporto e coperchio della scatola di comando.
→ Smontare il serbatoio.
→ Smaltire il combustibile residuo conformemente alle norme ambientali.
→ Sciacquare accuratamente il serbatoio e lasciarlo asciugare.
→ Sostituire il filtro combustibile.

Verifica della pompa sulla sua tenuta stagna

Una quantità di tre gocce d'acqua al minuto che fuoriesce anche dal lato inferiore dell'apparecchio è consentita.

→ Quando si verificano perdite di maggiore entità, rivolgersi al servizio di assistenza clienti per un controllo.

Effettuare il cambio dell'olio

ATTENZIONE

Pericolo di danneggiamento! In presenza di olio lattescente rivolgersi immediatamente al servizio assistenza clienti Kärcher.

→ Preparare un contenitore di raccolta olio da 1 litro.
→ Allentare la vite di scarico.

Smaltire l'olio usato conformemente alle norme ambientali o consegnarlo presso un centro di raccolta.

→ Riavvitare la vite di scarico.
→ Rabboccare lentamente l'olio fino a raggiungere la tacca "MAX" posta al serbatoio dell'olio.

Avviso: Le bolle d'aria devono poter defluire.

Olio consigliato e quantità: vedi Dati tecnici.

Pulire il filtro davanti alla protezione mancanza acqua

→ Svitare il tubo flessibile dalla testata pompa verso il blocco di sicurezza.
→ Avvitare la vite M8 nel foro del filtro ed estrarre il filtro.
→ Pulire il filtro.

Guida alla risoluzione dei guasti

⚠PERICOLO

Pericolo di lesioni causato dall'azionamento accidentale dell'apparecchio e da scosse elettriche. Prima di eseguire qualsiasi lavoro, spegnere l'apparecchio e staccare la spina.

Spia di controllo Guasto accesa

→ Aprire lo sportello di copertura del vano portaoggetti.
→ Leggere l'indicatore elettronico degli errori.
→ Rimediare al guasto come indicato sotto.

Messaggio

F

1

Eliminazione guasto

→ Aumentare l'afflusso di acqua.
→ Pulire il filtro del collegamento acqua.
→ Pulire il filtro davanti alla protezione mancanza acqua.

Messaggio

F

2

Eliminazione guasto

→ Sostituire l'interruttore Reed della protezione mancanza acqua (servizio clienti).
→ Pulire la protezione mancanza acqua (servizio clienti).

Messaggio

F

3

Eliminazione guasto

→ Eliminare le perdite nel sistema di alta pressione.

Messaggio

F

4

Eliminazione guasto

→ Rimuovere la fuliggine della serpentina (servizio clienti).
→ Impostare il bruciatore (servizio clienti).
→ Rinnovare il termostato del gas di scarico (servizio clienti).

Messaggio

F

5

Eliminazione guasto

→ Verificare i fusibili e la tensione di tutte e 3 le fasi (servizio clienti).
→ Rinnovare il pressostato pneumatico (servizio clienti).

Messaggio

F

6

Eliminazione guasto

→ Verificare il livello di riempimento del serbatoio del combustibile.
→ Verificare la funzione del bruciatore (servizio clienti).
→ Verificare l'iniettore del combustibile, gli elettrodi di accensione, il cavo di accensione ed eventualmente sostituirli (servizio clienti).
→ Pulire il bruciatore (servizio clienti).
→ Pulire il sensore fiamma, eventualmente sostituirlo.

Messaggio

F

7

Eliminazione guasto

– Il motore è sovraccarico o surriscaldato
→ Posizionare l'interruttore dell'apparecchio su "0" e farle raffreddare il motore per 5 minuti.
→ Se il guasto persiste, rivolgersi al servizio di assistenza clienti per un controllo.

La spia luminosa "Carburante" si accende

→ Aggiungere combustibile
→ Verificare la funzione del sensore di livello del combustibile.

La spia luminosa "anticalcare" è accesa

→ Aggiungere anticalcare.
→ Pulire gli elettrodi nel serbatoio per l'anticalcare liquido.

La spia luminosa "detergente" si accende

→ Aggiungere detergente.

Spia di controllo Senso di rotazione accesa

→ Staccare la spina di alimentazione dalla presa.
→ Girare di 180° il dispositivo per invertire i poli nella spina.
→ Inserire la spina in una presa elettrica.

L'apparecchio non sviluppa pressione

→ Riempire il serbatoio detergente quando è vuoto.
→ Impostare la valvola di dosaggio detergente su "0".
→ Sfiatare l'apparecchio, vedi „Uso/sfiato dell'apparecchio“.
→ Pulire il filtro nel raccordo acqua e in entrambi i serbatoi con galleggiante.
→ Verificate la quantità di afflusso di acqua (vedi Dati tecnici).
→ Verificare l'ermeticità ed eventuali otturazioni di tutti i condotti in entrata alla pompa di alta pressione.

La pompa emette rumori strani

→ Verificare l'ermeticità ed eventuali otturazioni di tutti i condotti in entrata alla pompa di alta pressione e del sistema di pulitura.
→ Sfiatare l'apparecchio, vedi „Uso/sfiato dell'apparecchio“.

L'apparecchio non aspira il detergente

→ Pulire il tubo flessibile d'aspirazione detergente con filtro.
→ Pulire la valvola di dosaggio delle detergente.
→ Estrarre il tubo flessibile di aspirazione dalla testata della pompa e staccare la valvola di non ritorno con un oggetto smussato.
→ Verificare tutti i tubi di aspirazione del detergente e raccordi sulla loro tenuta.
→ Verificare le elettrovalvole per detergente.

Bruciatore non si accende

→ Aggiungere combustibile
→ Verificare la pompa del combustibile.
→ Pulire il filtro davanti alla protezione mancanza acqua.
→ Sostituire il filtro combustibile.
→ Pulire il sensore fiamma del dispositivo di controllo fiamma elettrico.

Servizio assistenza

Se il guasto persiste, rivolgersi al servizio di assistenza clienti per un controllo.

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Dichiarazione di conformità UE

Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua concezione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.

Prodotto: Idropulitrice

Modello: 1.071-xxx

Direttive UE pertinenti

2006/42/EG (+2009/127/EG)

2004/108/EG

2000/14/EG

Norme armonizzate applicate

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Procedura di valutazione della conformità applicata

2000/14/CE: Allegato V

Livello di potenza sonora dB(A)

Misurato: 89

Garantito: 91

5.966-075

I firmatari agiscono per incarico e con delega della direzione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

		HDS 2000 Super
Collegamento alla rete
Tensione V 400
Tipo di corrente Hz 3~50
Potenza allacciata kW 14
Protezione (ritardo di fusibile) A 25
Protezione -- IPX5
Classe di protezione -- I
Massima impedenza di rete consentita Ohm (0.400+j0.250)
Prolunga 10 m mm	2	4
Prolunga 30 m mm	2	6
Collegamento idrico
Temperatura in entrata (max.) °C 30
Portata (min.)	l/h (l/min)	2000 (33,3)
Pressione in entrata (max.)	MPa (bar)	0,6 (6)
Livello di aspirazione da contenitori aperti (20°C)	m	0,5
Prestazioni
Portata acqua	l/h (l/min)	850...1800 (14,2...30)
Pressione di esercizio - acqua (con ugello standard)	MPa (bar)	3...18 (30...180)
Sovrapressione massima (valvola di sicurezza)	MPa (bar)	19,8 (198)
Quantità max. operativa funzionamento ad acqua calda	°C 98
Aspirazione detergente	l/h (l/min)	0...50 (0...0,8)
Potenza bruciatore	kW 145
Max. forza repulsiva pistola a spruzzo (max.)	N	92
Grandezza dell'ugello standard (MX/SX)	-- 110
Valori rilevati secondo EN 60335-2-79
Emissione sonora
Pressione acustica L_pA	dB(A)	73
Dubbio K_pA	dB(A)	3
Pressione acustica L_WA + Dubbio K_WA	dB(A)	92
Valore di vibrazione mano-braccio
Pistola a spruzzo	m/s2	3,4
Lancia	m/s2	3,4
Dubbio K m/s	2	0,8
Carburante e sostanze aggiuntive
Combustibile	-- Gasolio EL	Diesel
Quantità olio	I	2 x 0,75
Tipo di olio:	-- Hypoid SAE	90
Dimensioni e pesi
Lunghezza x larghezza x Altezza	mm	1500 x 834 x 1015
Peso d'esercizio tipico	kg	286
Serbatoio combustibile	I	25
Serbatoio detergente	I	2 x 25

→ Encher detergente.

Ligação de água
