ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ EWAQFSS DAIKIN

Σας ευχαριστούμε για την αγορά αυτού του ψύκτη ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΑΥΤΟ ΠΡΙΝ ΑΠΟ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΕΝΑΡΞΗ ΛΕΙΤΟΥΡΓΙΑΣ ΤΗΣ ΜΟΝΑΔΑΣ. ΕΣΦΑΛΜΕΝΗ ΕΓΚΑΤΑΣΤΑΣΗ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΗΛΕΚΤΡΟΠΛΗΞΙΑ, ΒΡΑΧΥΚΥΚΛΩΜΑ, ΔΙΑΡΡΟΕΣ, ΦΩΤΙΑ Ή ΑΛΛΕΣ ΒΛΑΒΕΣ ΣΤΟΝ ΕΞΟΠΛΙΣΜΟ Ή ΤΟΝ ΤΡΑΥΜΑΤΙΣΜΟ ΑΝΘΡΩΠΩΝ. Η ΜΟΝΑΔΑ ΘΑ ΠΡΕΠΕΙ ΝΑ ΕΓΚΑΘΙΣΤΑΤΑΙ ΑΠΟ ΕΠΑΓΓΕΛΜΑΤΙΑ ΧΕΙΡΙΣΤΗ/ΤΕΧΝΙΚΟ. Η ΕΚΚΙΝΗΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΘΑ ΠΡΕΠΕΙ ΝΑ ΓΙΝΕΤΑΙ ΑΠΟ ΕΞΟΥΣΙΟΔΟΤΗΜΕΝΟ ΚΑΙ ΕΚΠΑΙΔΕΥΜΕΝΟ ΕΠΑΓΓΕΛΜΑΤΙΑ. ΟΛΕΣ ΟΙ ΔΡΑΣΤΗΡΙΟΤΗΤΕΣ ΘΑ ΠΡΕΠΕΙ ΝΑ ΔΙΕΞΑΓΟΝΤΑΙ ΣΥΜΦΩΝΑ ΜΕ ΤΟΥΣ ΤΟΠΙΚΟΥΣ ΝΟΜΟΥΣ ΚΑΙ ΚΑΝΟΝΙΣΜΟΥΣ. Η ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ Η ΕΚΚΙΝΗΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΑΠΑΓΟΡΕΥΟΝΤΑΙ ΑΝ ΤΟ ΣΥΝΟΛΟ ΤΩΝ ΟΔΗΓΙΩΝ ΠΟΥ ΠΕΡΙΕΧΟΝΤΑΙ ΣΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ ΔΕΝ ΕΙΝΑΙ ΣΑΦΕΙΣ. ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΜΦΙΒΟΛΙΩΝ ΕΠΙΚΟΙΝΩΝΗΣΤΕ ΜΕ ΤΟΝ ΑΝΤΙΠΡΟΣΩΠΟ ΚΑΤΑΣΚΕΥΑΣΤΗ ΓΙΑ ΣΥΜΒΟΥΛΕΣ ΚΑΙ ΠΛΗΡΟΦΟΡΙΕΣ.

Η μονάδα που αγοράσατε είναι ένας “αερόψυκτος ψύκτης”, ένα μηχάνημα με στόχο να κρυώνει το νερό (ή μείγμα νερού γλυκόλης) εντός των ορίων που περιγράφονται παρακάτω. Η μονάδα βασίζεται στη συμπίεση ατμού, τη συμπύκνωση και εξάτμιση σύμφωνα με την αντιστροφή του κύκλου Carnot.Τα κύρια συστατικά μέρη είναι: - Συμπιεστής κύλισης για την αύξηση της πίεσης ατμού του ψύκτη από την πίεση εξάτμισης στην πίεση συμπύκνωσης. - Εξατμιστής, όπου η χαμηλή πίεση υγρού ψύκτη εξατμίζεται κρυώνοντας έτσι

- Συμπυκνωτής, όπου η υψηλή πίεση ατμού συμπυκνώνει την αποβαλλόμενη θερμότητα που αφαιρείται από τον υδροψύκτη στην ατμόσφαιρα χάρη στον αερόψυκτο εναλλάκτη θερμότητας. - Η βαλβίδα εκτόνωσης επιτρέπει τη μείωση της πίεσης του συμπυκνωμένου υγρού από την πίεση συμπύκνωσης στην πίεση εξάτμισης. Γενικές Πληροφορίες Όλες οι μονάδες παραδίδονται με διάγραμματα καλωδίωσης, επικυρωμένα σχέδια, πινακίδα. Και DOC (Δήλωση Συμμόρφωσης). Τα έγγραφα αυτά δείχνουν όλα τα τεχνικά δεδομένα για τη μονάδα που έχετε αγοράσει και θα ΠΡΕΠΕΙ ΝΑ ΘΕΩΡΟΥΝΤΑΙ ΑΠΑΡΑΙΤΗΤΑ ΕΓΓΡΑΦΑ ΤΟΥ ΠΑΡΟΝΤΟΣ ΕΓΧΕΙΡΙΔΙΟΥ Σε περίπτωση οποιασδήποτε διαφοράς μεταξύ του παρόντος εγχειριδίου και των εγγράφων του εξοπλισμού παρακαλούμε να ανατρέξετε στα έγγραφα επί του μηχανήματος. Σε περίπτωση αμφιβολιών επικοινωνήστε με τον αντιπρόσωπο κατασκευαστή. Σκοπός του παρόντος εγχειριδίου είναι να επιτρέψει στον εγκαταστάτη και τον καταρτισμένο χειριστή να διασφαλίσει τη σωστή εγκατάσταση, λειτουργία και συντήρηση της μονάδας, χωρίς κανένα κίνδυνος για ανθρώπους, ζώα ή/και αντικείμενα. Παραλαβή της μονάδας Η μονάδα θα πρέπει να ελέγχεται για τυχόν ζημιές αμέσως μόλις φτάσει στον τελικό τόπο εγκατάστασης. Όλα τα συστατικά μέρη που περιγράφονται στο δελτίο παράδοσης θα πρέπει να επιθεωρούνται και να ελέγχονται. Αν έχει υποστεί ζημιά η μονάδα, μη μετακινείτε το χαλασμένο υλικό και αμέσως αναφέρετε τη ζημιά στη μεταφορική εταιρεία και ζητήστε να γίνει επιθεώρηση της

Αναφέρετε αμέσως τη ζημιά στον αντιπρόσωπο κατασκευαστή, μια σειρά φωτογραφιών είναι χρήσιμη στην αναγνώριση ευθύνης Η ζημιά δεν θα πρέπει να επισκευάζεται πριν την επιθεώρηση του αντιπροσώπου της μεταφορικής εταιρείας. Πριν εγκαταστήσετε τη μονάδα, βεβαιωθείτε ότι το μοντέλο και η τάση τροφοδοσίας που αναγράφονται στην πινακίδα είναι σωστά. Ευθύνη για οποιαδήποτε ζημιά μετά την αποδοχή της μονάδας δεν μπορεί να αποδοθεί στον κατασκευαστή. Όρια λειτουργίας

Οι περιβαλλοντικές συνθήκες θα πρέπει να είναι εντός των ακόλουθων ορίων: Ελάχιστη θερμοκρασία περιβάλλοντος : -20°C Μέγιστη θερμότητα περιβάλλοντος : +42°C Μέγιστο R.H. : 95% χωρίς συμπύκνωση Αποθήκευση κάτω από την ελάχιστη θερμοκρασία μπορεί να προκαλέσει ζημιά στα συστατικά μέρη. Αποθήκευση πάνω από τη μέγιστη θερμοκρασία προκαλεί το άνοιγμα των βαλβίδων ασφαλείας. Αποθήκευση στη συμπυκνωμένη ατμόσφαιρα μπορεί να καταστρέψει τα ηλεκτρονικά συστατικά μέρη.

Λειτουργία εκτός των ορίων που αναφέρονται μπορεί να καταστρέψει τη μονάδα. Σε περίπτωση αμφιβολιών επικοινωνήστε με τον αντιπρόσωπο κατασκευαστή.

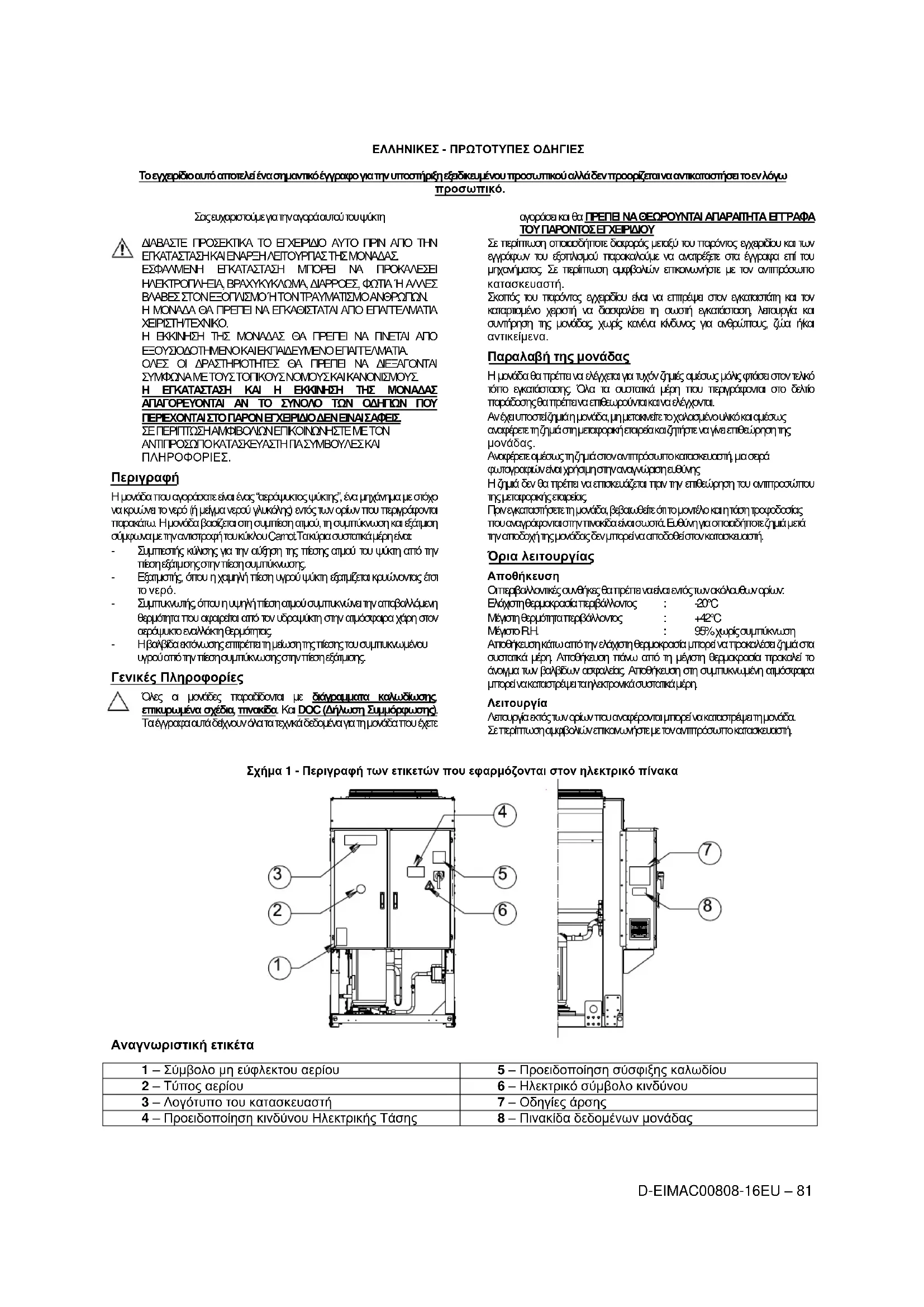

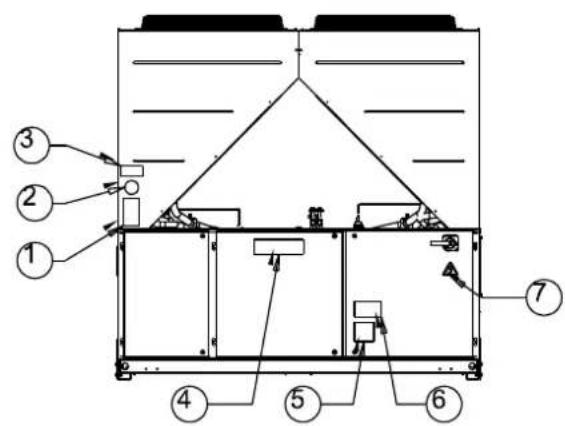

Σχήμα 1 - Περιγραφή των ετικετών που εφαρμόζονται στον ηλεκτρικό πίνακα Αναγνωριστική ετικέτα 1 – Σύμβολο μη εύφλεκτου αερίου 5 – Προειδοποίηση σύσφιξης καλωδίου 2 – Τύπος αερίου 6 – Ηλεκτρικό σύμβολο κινδύνου 3 – Λογότυπο του κατασκευαστή 7 – Οδηγίες άρσης 4 – Προειδοποίηση κινδύνου Ηλεκτρικής Τάσης 8 – Πινακίδα δεδομένων μονάδαςD-EIMAC00808-16EU – 82

Αναγνωριστική ετικέτα

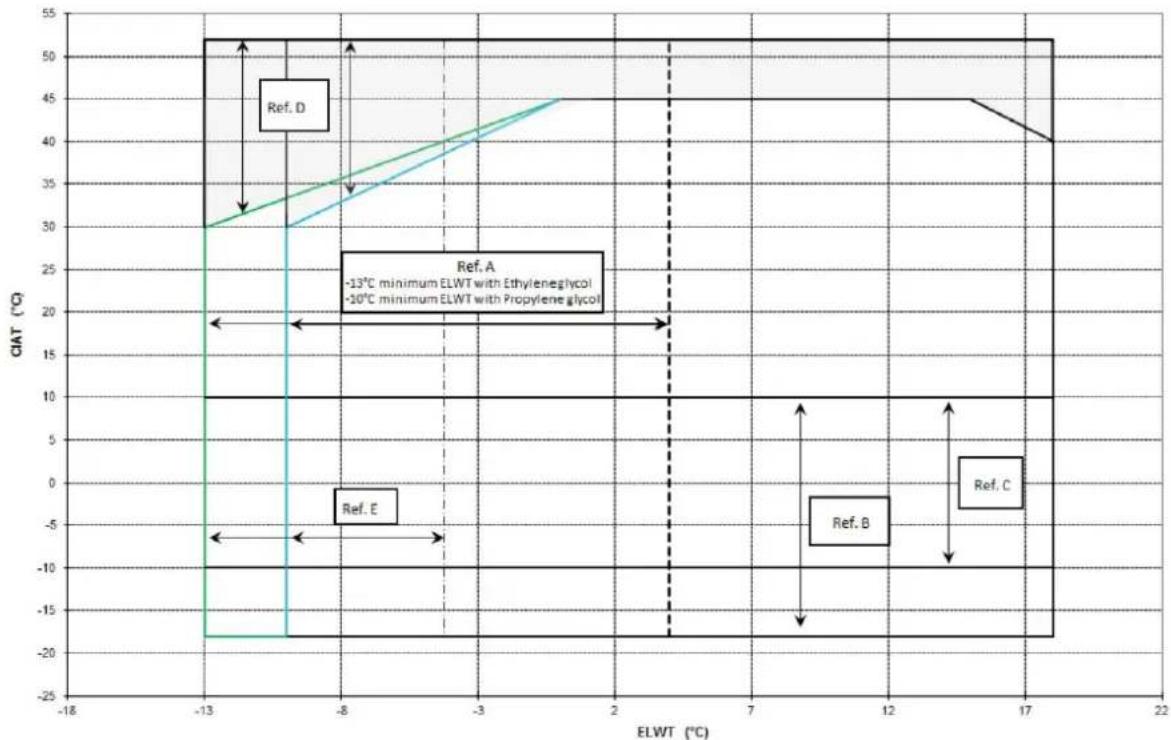

Το παραπάνω σχέδιο αντιπροσωπεύει τις κατευθυντήριες οδηγίες σχετικά με τα λειτουργικά όρια της σειράς. Ανατρέξτε στο Λογισμικό Επιλογής Ψύκτη (CSS) για τα πραγματικά λειτουργικά όρια εργασίας για κάθε μέγεθος.

CIAT = Συμπυκνωτής Θερμοκρασίας Αέρα Εισόδου (°C) ELWT = Εξατμιστής Θερμοκρασίας Νερού Εξόδου (°C) A = Λειτουργία με Γλυκόλη (κάτω των 4°C Εξάτμ LWT) B = Διαμόρφωση Ταχύτητας Ανεμιστήρα ή Συρτή Ταχύτητα που απαιτείται (κάτω 10°C Συμπύκν. Θερμ.Αέρα.) C = Διαμόρφωση Ταχύτητας Ανεμιστήρα ή Συρτή Ταχύτητα που απαιτείται (κάτω 10°C και έως - 10°C Συμπύκν. Θερμ.Αέρα.)* *Αναφέρεται σε μονάδες μόνο με 4-5-6 ανεμιστήρες D = Σε αυτήν την περιοχή οι μονάδες μπορούν να δουλέψουν με μερικό φορτίο E = Σε αυτήν την περιοχή η ελάχιστη ικανότητα της μονάδας μπορεί να είναι υψηλότερη από την τιμή που φαίνεται στον πίνακα Τεχνικών Προδιαγραφών F = Κανονική Απόδοση (κανονικός ήχος) G = Υψηλή Απόδοση (κανονικός ήχος) 1 – Σύμβολο μη εύφλεκτου αερίου 5 – Προειδοποίηση σύσφιξης καλωδίου 2 – Τύπος αερίου 6 – Προειδοποίηση κινδύνου Ηλεκτρικής Τάσης 3 – Πινακίδα δεδομένων μονάδας 7 – Ηλεκτρικό σύμβολο κινδύνου 4 – Λογότυπο του κατασκευαστή 8 – Οδηγίες άρσηςD-EIMAC00808-16EU – 83

Η μονάδα θα πρέπει να είναι σταθερά στερεωμένη στο

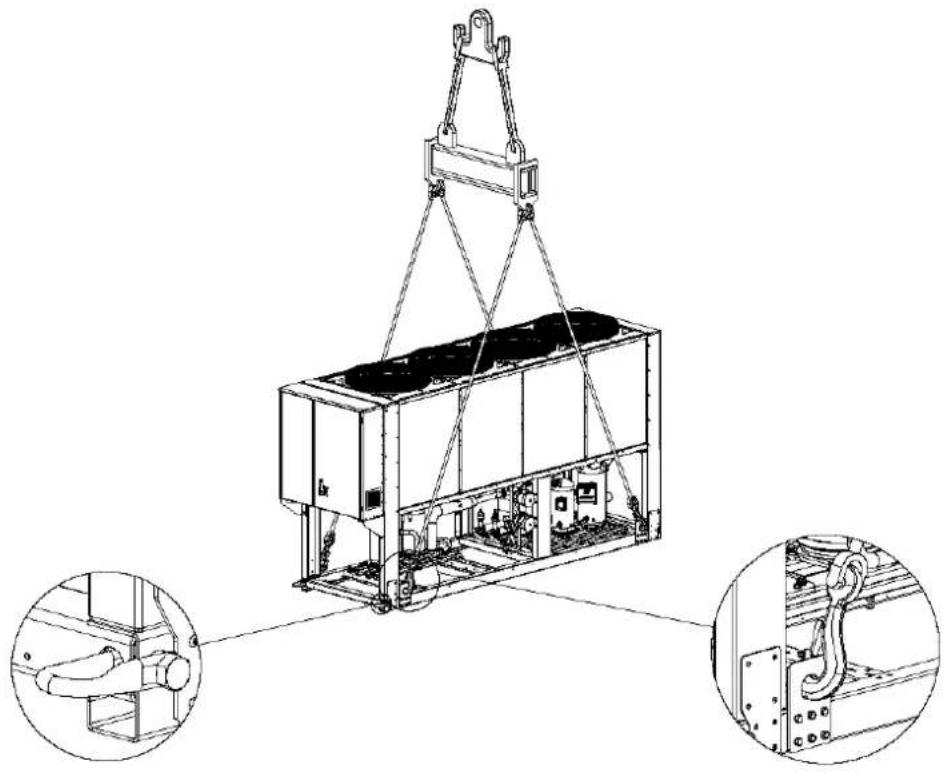

Είναι σημαντικό να ακολουθήσετε τις ακόλουθες οδηγίες: Η μονάδα μπορεί να ανυψώνεται μόνο από τα σημεία ανύψωσης που είναι σημειωμένα με κίτρινο στερεωμένα στη βάση της. Απαγορεύεται η πρόσβαση στα ηλεκτρικά συστατικά μέρη χωρίς να έχετε ανοίξει τον κύριο διακόπτη της μονάδας και να έχετε σβήσει την τροφοδοσία. Απαγορεύεται η πρόσβαση στα ηλεκτρικά συστατικά μέρη χωρίς τη χρήση της μονωτικής πλατφόρμας. Μην εισέρχεστε στα ηλεκτρικά συστατικά μέρη αν υπάρχει νερό/ή υγρασία. Αιχμηρές ακμές και η επιφάνεια του τμήματος συμπυκνωτή μπορεί να προκαλέσουν τραυματισμό. Αποφεύγετε την άμεση επαφή και χρησιμοποιείτε την κατάλληλη συσκευή προστασίας Σβήστε την τροφοδοσία ανοίγοντας τον κύριο διακόπτη, πριν από τη συντήρηση των ανεμιστήρων ψύξης ή/και των συμπιεστών. Η αποτυχία τήρησης αυτού του κανόνα μπορεί να προκαλέσει σοβαρό τραυματισμό. Μην εισάγετε στερεά αντικείμενα στους σωλήνες του νερού ενώ η μονάδα είναι συνδεδεμένη με το σύστημα. Ένα μηχανικό φίλτρο πρέπει να εγκαθίσταται στο σωλήνα νερού που είναι συνδεδεμένος με την είσοδο του εναλλάκτη θερμότητας. Η μονάδα είναι εφοδιασμένη με βαλβίδες ασφαλείας, που είναι εγκατεστημένες και στις δυο πλευρές της υψηλής και χαμηλής πίεσης του ψυκτικού κυκλώματος. Απαγορεύεται κατηγορηματικά η αφαίρεση όλων των προστασιών από τα κινούμενα μέρη. Σε περίπτωση ξαφνικής στάσης της μονάδας, ακολουθείστε τις οδηγίες του Εγχειριδίου Ελέγχου Λειτουργίας Πίνακα το οποίο αποτελεί μέρος της τεκμηρίωσης του μηχανήματος που παραδίδεται στον τελικό χρήστη. Σας συνιστούμε ανεπιφύλακτα την εκτέλεση της εγκατάστασης και συντήρησης με άλλους ανθρώπους. Σε περίπτωση τραυματισμού από ατύχημα ή δυσφορία, είναι απαραίτητο: - να διατηρήσετε την ψυχραιμία σας - να πατήσετε το κουμπί του συναγερμού αν υπάρχει στον τόπο της εγκατάστασης - να μεταφέρετε το τραυματισμένο άτομο σε ένα ζεστό μέρος μακριά από τη μονάδα και σε θέση ανάπαυσης - να επικοινωνήσετε αμέσως με το προσωπικό έκτακτης ανάγκης διάσωσης του κτιρίου ή με την Υγειονομική Υπηρεσία Έκτακτης ανάγκης - να περιμένετε χωρίς να αφήσετε το τραυματισμένο άτομο μόνο του μέχρι να έρθουν οι φορείς διάσωσης - να δώσετε όλες τις απαραίτητες πληροφορίες στους φορείς διάσωσης. Αποφύγετε την εγκατάσταση του ψύκτη σε περιοχές που μπορεί να είναι επικίνδυνες κατά τη διάρκεια των εργασιών συντήρησης, όπως πλατφόρμες χωρίς στηθαία ή κιγκλιδώματα ή περιοχές που δεν συμμορφώνονται με τις απαιτήσεις απελευθέρωσης γύρω από το ψύκτη.

Η μονάδα είναι μια πηγή θορύβου κυρίως λόγω της περιστροφής των συμπιεστών και των ανεμιστήρων. Το επίπεδο θορύβου για κάθε μέγεθος μοντέλου υπάρχει στην τεκμηρίωση των πωλήσεων. Αν η μονάδα έχει εγκατασταθεί σωστά, λειτουργεί και συντηρεί το επίπεδο θορύβου δεν χρειάζεται ιδιαίτερη συσκευή προστασίας για να εργάζεστε συνεχώς κοντά στη μονάδα χωρίς κανένα κίνδυνο. Σε περίπτωση εγκατάστασης με ειδικές απαιτήσεις θορύβου μπορεί να είναι αναγκαία η τοποθέτηση πρόσθετων συσκευών εξασθένησης του ήχου. Μετακίνηση και ανύψωση Αποφεύγετε την πρόσκρουση ή/και το τράνταγμα κατά τη φόρτωση/εκφόρτωση της μονάδας από το φορτηγό και τη μετακίνησή της. Μην πιέζετε ή τραβάτε τη μονάδα από οποιοδήποτε μέρος εκτός από το πλαίσιο της βάσης. Ασφαλίστε τη μονάδα μέσα στο φορτηγό για να αποτρέψετε τη μετακίνησή της και την πρόκληση ζημιών. Μην αφήνετε οποιοδήποτε μέρος της μονάδας να πέσει κατά τη διάρκεια της μεταφοράς ή φόρτωσης/εκφόρτωσης. Όλες οι μονάδες διαθέτουν σημεία ανύψωσης που επισημαίνονται με κίτρινο. Μόνο αυτά τα σημεία μπορούν να χρησιμοποιηθούν για την ανύψωση της μονάδας, όπως φαίνεται στα παρακάτω Σχέδιο . Τόσο τα σχοινιά ανύψωσης όσο και οι δοκοί απόστασης πρέπει να είναι αρκετά ισχυρά για να στηρίξουν τη μονάδα με ασφάλεια. Ελέγχετε το βάρος της μονάδας πάνω στην πινακίδα της μονάδας. Η μονάδα πρέπει να ανυψώνετε με εξαιρετική προσοχή και φροντίδα ακολουθώντας τις οδηγίες της ετικέτας ανύψωσης. Ανασηκώνετε πολύ αργά τη μονάδα, διατηρώντας τέλεια το

Τοποθέτηση και συναρμολόγηση Όλες οι μονάδες έχουν σχεδιαστεί για εγκατάσταση σε εξωτερικούς χώρους, είτε σε μπαλκόνια ή στο έδαφος, υπό την προϋπόθεση ότι η περιοχή εγκατάστασης είναι απαλλαγμένη από εμπόδια που μπορεί να ελαττώσουν τη ροή του αέρα στο πηνίο συμπυκνωτών. Η μονάδα θα πρέπει να εγκαθίσταται σε γερά και τέλεια επίπεδα θεμέλια. Πρέπει η μονάδα να εγκαθίσταται σε μπαλκόνια ή στέγες, μπορεί να χρειαστεί να χρησιμοποιήσετε δοκάρια κατανομής βάρους.D-EIMAC00808-16EU – 84 Σχέδιο 3 - Ανύψωση της μονάδας Έκδοση 4 ανεμιστήρων

Έκδοση 5 ανεμιστήρωνD-EIMAC00808-16EU – 85 Έκδοση 6 ανεμιστήρων

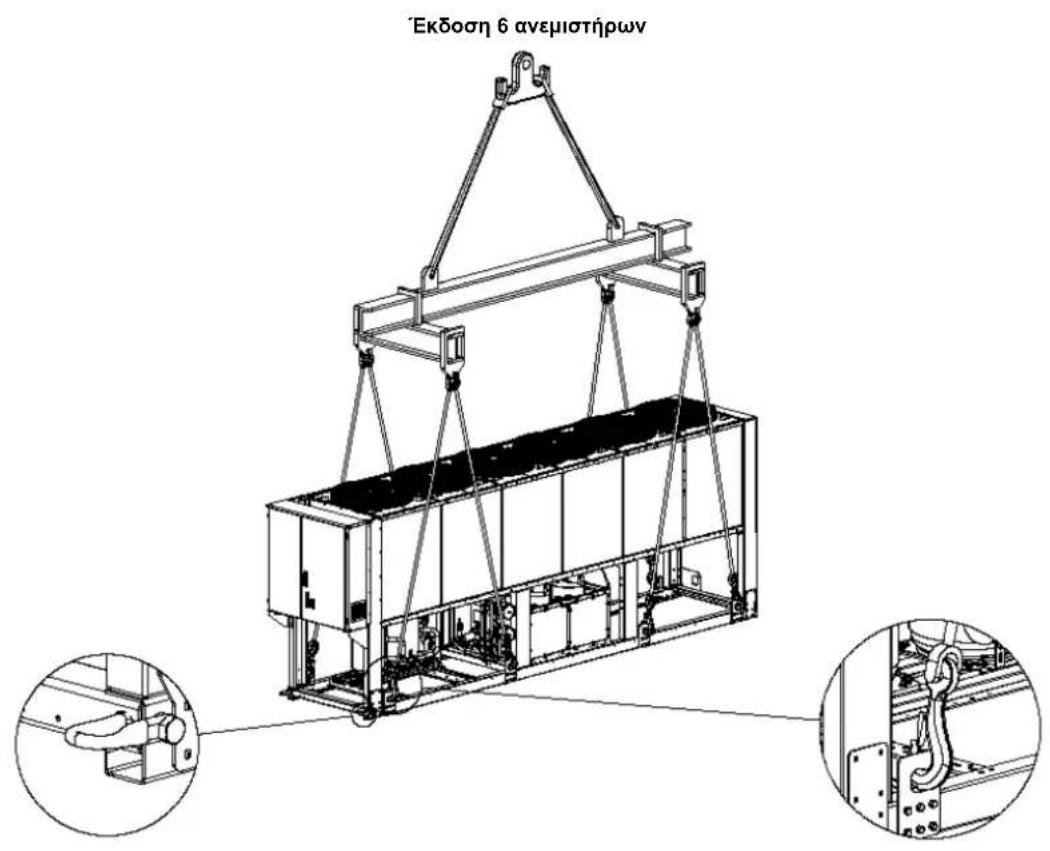

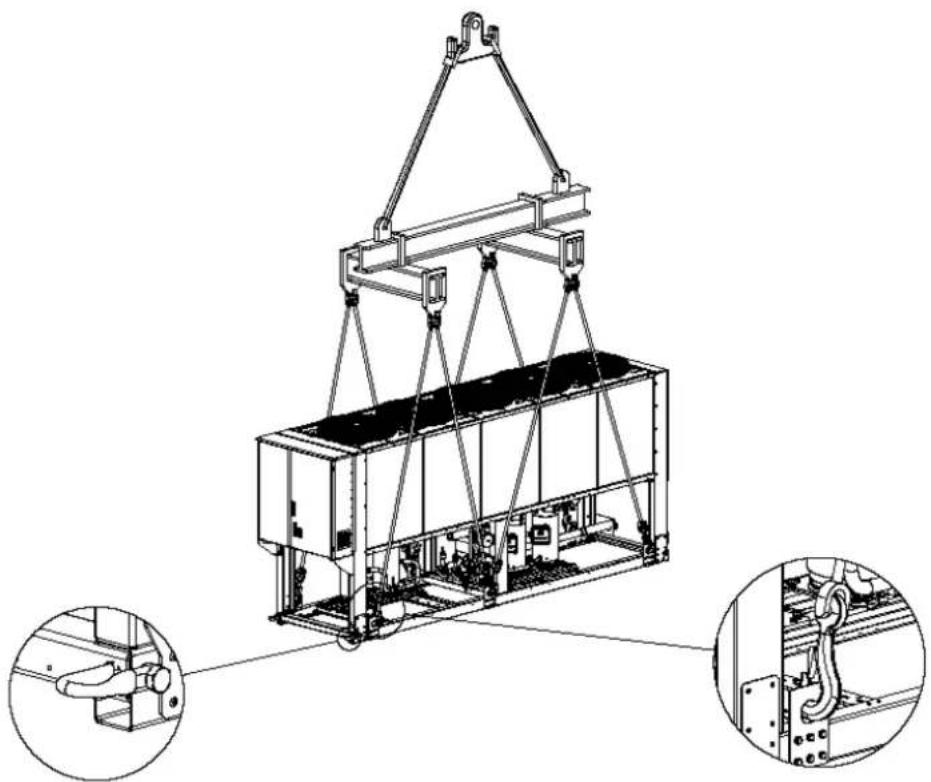

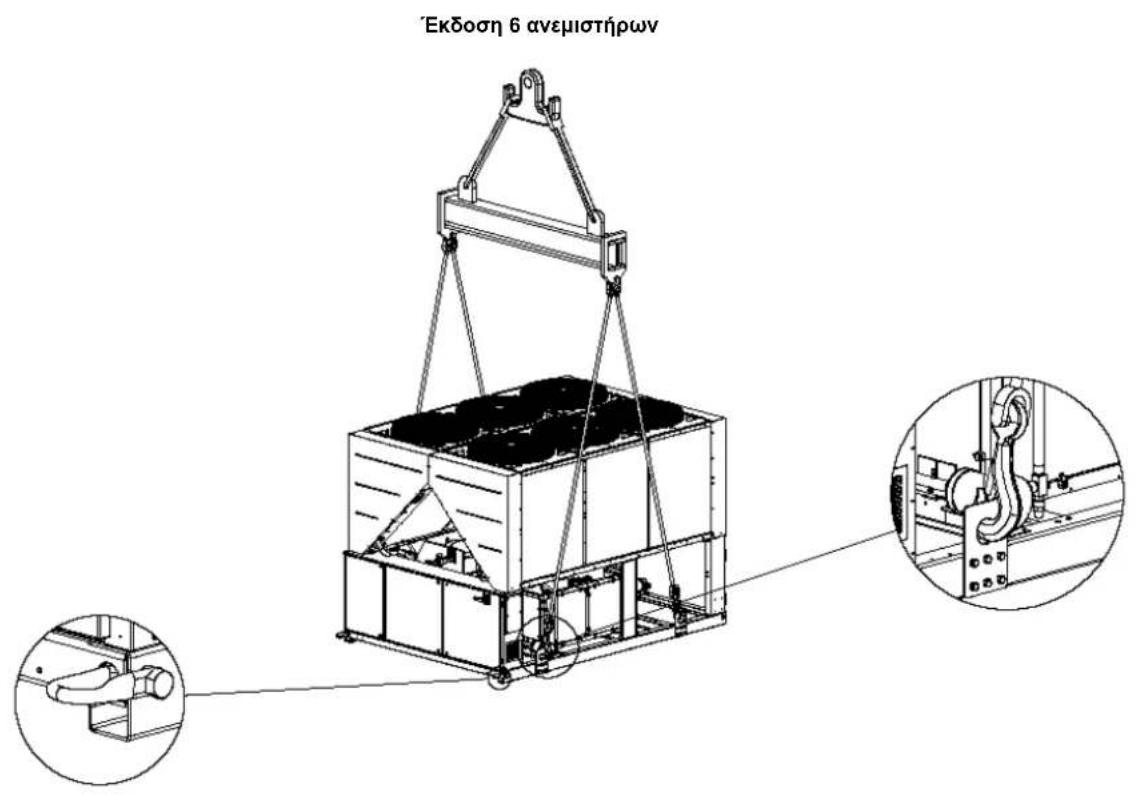

Έκδοση 6 ανεμιστήρωνD-EIMAC00808-16EU – 86

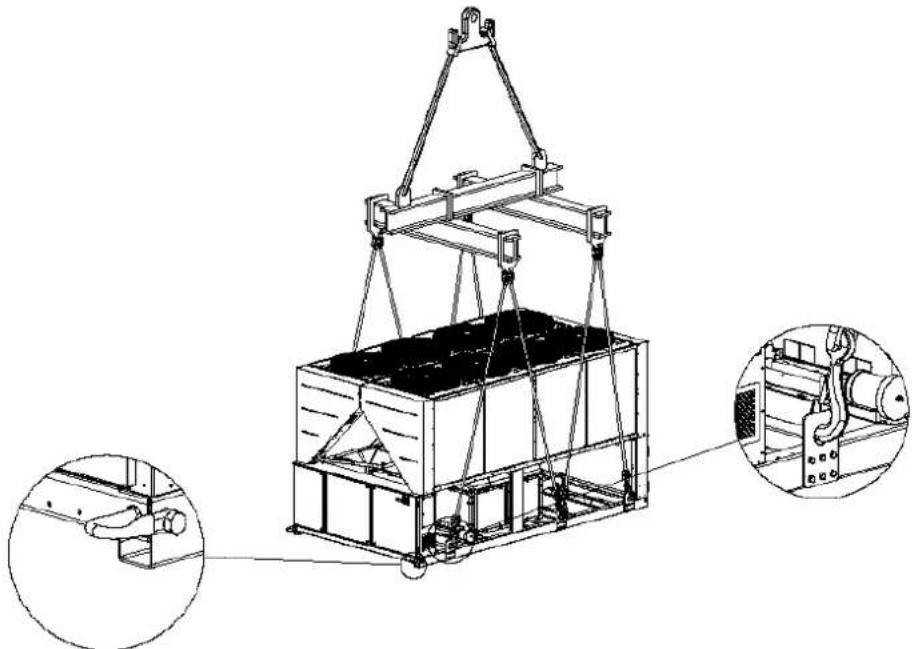

Έκδοση 10-12 ανεμιστήρων (Το σχέδιο δείχνει μόνο την έκδοση 8 ανεμιστήρων. Για την έκδοση 10-12 ανεμιστήρων ο τρόπος ανύψωσης είναι ο

Για την εγκατάσταση στο έδαφος, θα πρέπει να παρέχεται μια ισχυρή βάση από μπετόν, τουλάχιστον 250 mm πάχους και πιο πλατιά από τη μονάδα. Αυτή η βάση θα πρέπει να είναι σε θέση να υποστηρίξει το βάρος της μονάδας. Αν η μονάδα εγκαθίσταται σε χώρους που είναι εύκολα προσβάσιμοι από ανθρώπους ή ζώα, καλό είναι να τοποθετήσετε δίκτυα προστασίας για τα τμήματα του συμπυκνωτή και του συμπιεστή. Για να εξασφαλιστεί η καλύτερη δυνατή απόδοση στο χώρο εγκατάστασης, θα πρέπει να ακολουθούνται οι παρακάτω προφυλάξεις και οδηγίες: Αποφυγή ανακυκλοφορίας της ροής του αέρα. Βεβαιωθείτε ότι δεν υπάρχουν εμπόδια που να παρεμποδίζουν τη ροή του

Βεβαιωθείτε ότι παρέχονται ισχυρά και στερεά θεμέλια για τη μείωση του θορύβου και των κραδασμών. Αποφεύγετε την εγκατάσταση σε ιδιαίτερα σκονισμένους χώρους, προκειμένου να μειωθεί η ρύπανση των πηνίων των συμπυκνωτών. Το νερό στο σύστημα θα πρέπει να είναι ιδιαίτερα καθαρό και να αφαιρούνται όλα τα ίχνη πετρελαίου και σκουριάς. Ένα μηχανικό φίλτρο νερού θα πρέπει να εγκαθίσταται στις σωληνώσεις εισόδου της μονάδας. Ελάχιστες απαιτήσεις χώρου Είναι θεμελιώδους σημασίας η τήρηση των ελάχιστων αποστάσεων σε όλες τις μονάδες προκειμένου να διασφαλιστεί ο άριστος εξαερισμός των πηνίων συμπυκνωτών. Όταν αποφασιστεί που θα τοποθετήσετε τη μονάδα και εξασφαλιστεί η σωστή ροή αέρα, οι ακόλουθοι παράγοντες θα πρέπει να λαμβάνονται υπόψη: αποφυγή ανακυκλοφορίας θερμού αέρα αποφυγή ανεπαρκούς παροχής στον αερόψυκτο συμπυκνωτή. Και οι δύο αυτές καταστάσεις μπορεί να προκαλέσουν αύξηση της πίεσης συμπύκνωσης, η οποία οδηγεί σε μείωση της ενεργειακής απόδοσης και της ικανότητας ψύξης. Κάθε πλευρά της μονάδας θα πρέπει να είναι προσβάσιμη για τις εργασίες συντήρησης μετά την εγκατάσταση. Το σχέδιο 4 δείχνει τον ελάχιστο χώρο που απαιτείται. Κάθετη εκκένωση του αέρα δεν πρέπει να παρεμποδίζεται. Αν η μονάδα περιβάλλεται από τοίχους ή εμπόδια του ίδιου ύψους με τη μονάδα, αυτή θα πρέπει να εγκαθίσταται σε απόσταση όχι μικρότερη από (δείτε Σχέδιο 4C ή 4D). Αν αυτά τα εμπόδια είναι υψηλότερα, η μονάδα θα πρέπει να εγκαθίσταται σε απόσταση όχι μικρότερη (δείτε Σχέδιο 4E ή 4F). Σε περίπτωση που η μονάδα εγκατασταθεί χωρίς να τηρούνται οι συνιστώμενες ελάχιστες αποστάσεις από τους τοίχους ή/και τα κάθετα εμπόδια, μπορεί να υπάρξει ένας συνδυασμός ανακυκλοφορίας ζεστού αέρα ή/και ανεπαρκούς εφοδιασμού του αερόψυκτου συμπυκνωτή που μπορεί να προκαλέσει ελάττωση της ικανότητας και αποτελεσματικότητας. Σε κάθε περίπτωση, ο μικροεπεξεργαστής θα επιτρέψει στη μονάδα να προσαρμοστεί στις νέες λειτουργικές συνθήκες και να παρέχει τη μέγιστη διαθέσιμη ικανότητα κάτω από οποιεσδήποτε δεδομένες συνθήκες, ακόμη και αν η πλευρική απόσταση είναι μικρότερη από αυτή που συνίσταται, εκτός αν οι λειτουργικές συνθήκες επηρεάζουν την προσωπική ασφάλεια ή την αξιοπιστία της μονάδας. Όταν δύο ή περισσότερες μονάδες είναι τοποθετημένες δίπλα-δίπλα, συνίσταται μια απόσταση τουλάχιστον (δείτε Σχέδιο 4G ή 4H) μεταξύ τραπεζών συμπυκνωτή. Για περισσότερες λύσεις, συμβουλευτείτε τον αντιπρόσωπο κατασκευαστή. Προστασία ήχου Όταν τα επίπεδα ήχου απαιτούν ειδικό έλεγχο, πρέπει να δίνεται μεγάλη προσοχή στην απομόνωση της μονάδας από τη βάση της με την εφαρμογή των κατάλληλων αντικραδασμικών στοιχείων (παρέχονται ως προαιρετικά). Ευέλικτοι αρμοί πρέπει επίσης να εγκαθίστανται στις συνδέσεις νερού. Σωληνώσεις νερού Οι σωληνώσεις θα πρέπει να σχεδιάζονται με το χαμηλότερο αριθμό αγκώνων και το χαμηλότερο αριθμό κάθετων αλλαγών κατεύθυνσης. Με αυτόν τον τρόπο, το κόστος εγκατάστασης μειώνεται σημαντικά και οι επιδόσεις του συστήματος βελτιώνονται. Το σύστημα νερού πρέπει να έχει:

1. Αντικραδασμικές βάσεις προκειμένου να μειώνεται η μετάδοση των

κραδασμών στις δομές.

2. Βαλβίδες απομόνωσης για τη μόνωση της μονάδας από το σύστημα

νερού κατά το σέρβις.

3. Χειροκίνητη ή αυτόματη συσκευή εξαερισμού στο υψηλότερο σημείο του

συστήματος. Σύστημα αποστράγγισης στο χαμηλότερο σημείο του συστήματος.

4. Ούτε ο εξατμιστής ούτε η συσκευή ανάκτησης θερμότητας πρέπει να

τοποθετούνται στο υψηλότερο σημείο του συστήματος.

5. Μια κατάλληλη συσκευή που μπορεί να διατηρεί το σύστημα νερού υπό

πίεση (δοχείο διαστολής, κλπ.).

6. Δείκτες θερμοκρασίας και πίεσης νερού για να βοηθήσουν το χειριστή κατά

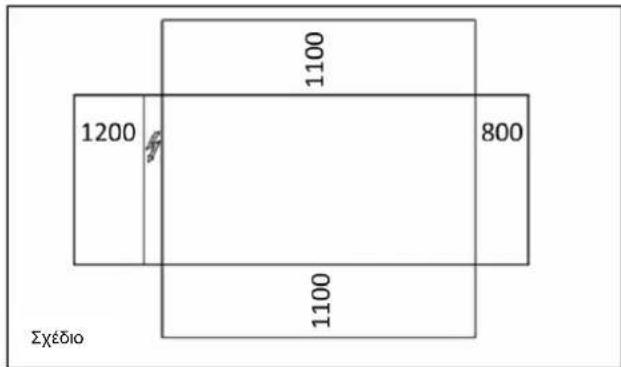

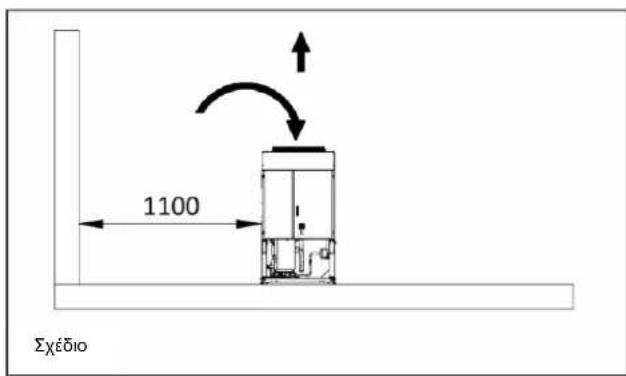

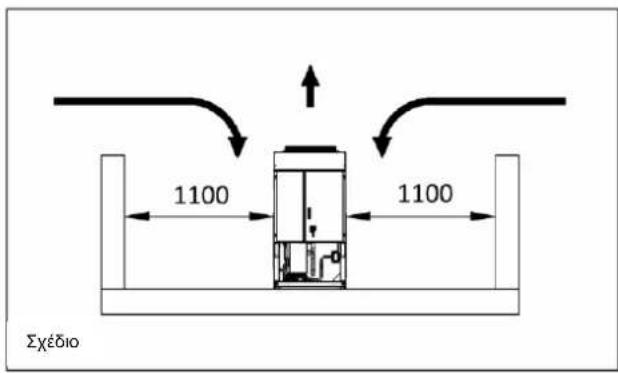

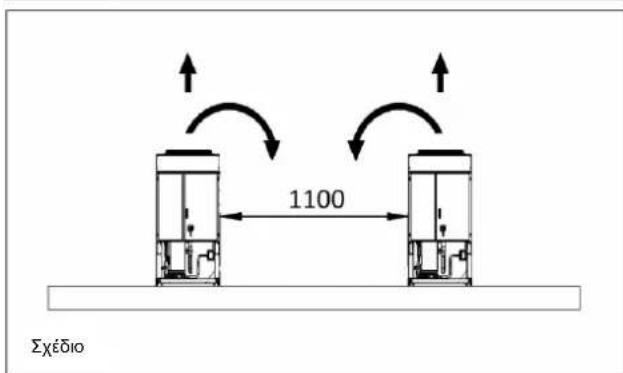

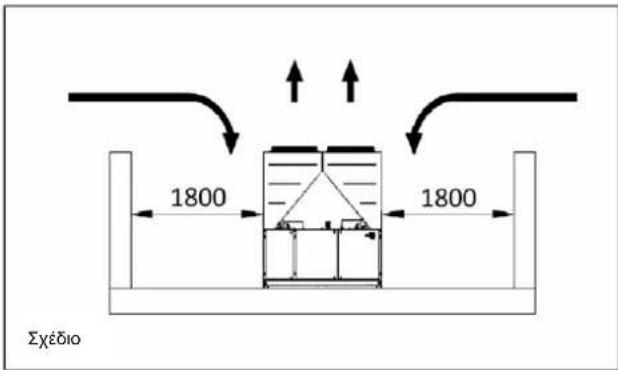

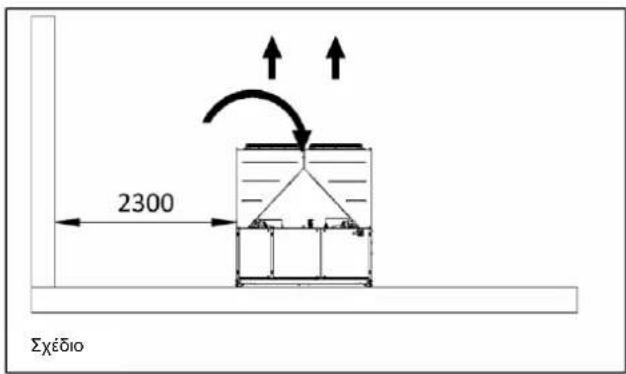

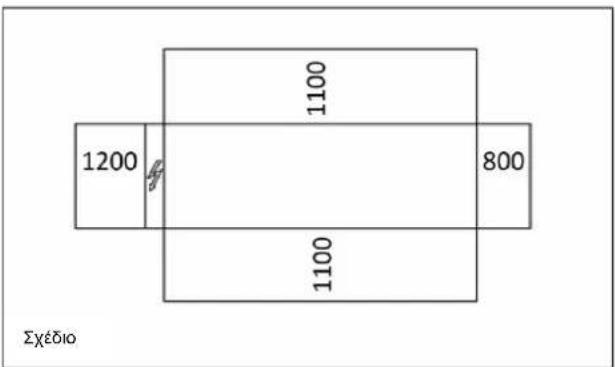

το σέρβις και τη συντήρηση.D-EIMAC00808-16EU – 87 Σχέδιο 4 - Ελάχιστες απαιτήσεις απελευθέρωσης

7. Ένα φίλτρο ή συσκευή που να μπορεί να αφαιρεί σωματίδια από το

υγρό. Η χρήση ενός φίλτρου παρατείνει τη διάρκεια ζωής του εξατμιστή και της αντλίας και διατηρεί το σύστημα νερού σε καλύτερη

8. Ο εξατμιστής έχει μια ηλεκτρική αντίσταση με ένα θερμοστάτη που

διασφαλίζει την προστασία έναντι του παγώματος του νερού σε θερμοκρασίες περιβάλλοντος τόσο χαμηλές όσο–25°C. Όλες οι άλλες σωληνώσεις νερού/συσκευές εκτός της μονάδας πρέπει ωστόσο να προστατεύονται από τον πάγο.

9. Η συσκευή ανάκτησης θερμότητας θα πρέπει να αδειάζεται από το

νερό κατά τη χειμερινή περίοδο, εκτός και αν ένα μείγμα αιθυλενογλυκόλης στο κατάλληλο ποσοστό προστεθεί στο κύκλωμα

10. Αν υπάρχει περίπτωση αντικατάστασης της μονάδας, όλο το

σύστημα νερού θα πρέπει να αδειάζεται και να καθαρίζεται πριν την εγκατάσταση της νέας μονάδας. Τακτικοί έλεγχοι και κατάλληλη χημική επεξεργασία του νερού συνίστανται πριν από την έναρξη της νέας μονάδας.

11. Σε περίπτωση που προστεθεί γλυκόλη στο σύστημα νερού ως

αντιψυκτική προστασία, δώστε προσοχή στο γεγονός ότι η πίεση αναρρόφησης θα είναι χαμηλότερη, η απόδοση της μονάδας θα είναι χαμηλότερη και η πίεση του νερού θα είναι μεγαλύτερη. Όλα οι

μονάδες προστασίας των συστημάτων, όπως το αντιψυκτικό και η προστασία χαμηλής πίεσης θα πρέπει να αναπροσαρμοστούν.

12. Πριν μονώσετε τις σωληνώσεις νερού, βεβαιωθείτε ότι δεν υπάρχουν

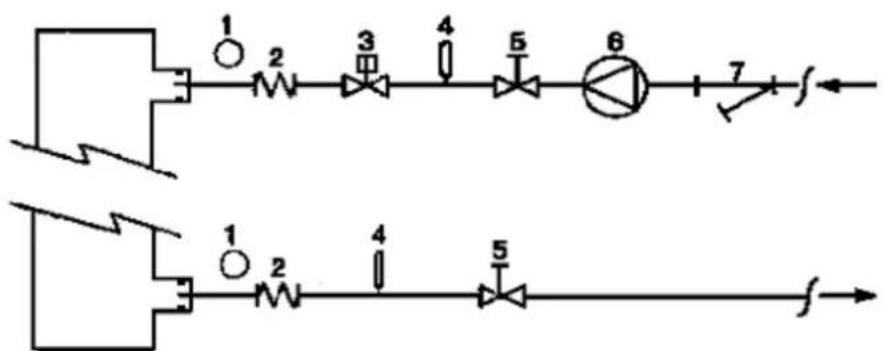

Σχέδιο 5 - Σύνδεση σωληνώσεων νερού για εξατμιστή

4. Αισθητήρας θερμοκρασίας

5. Βαλβίδα Απομόνωσης

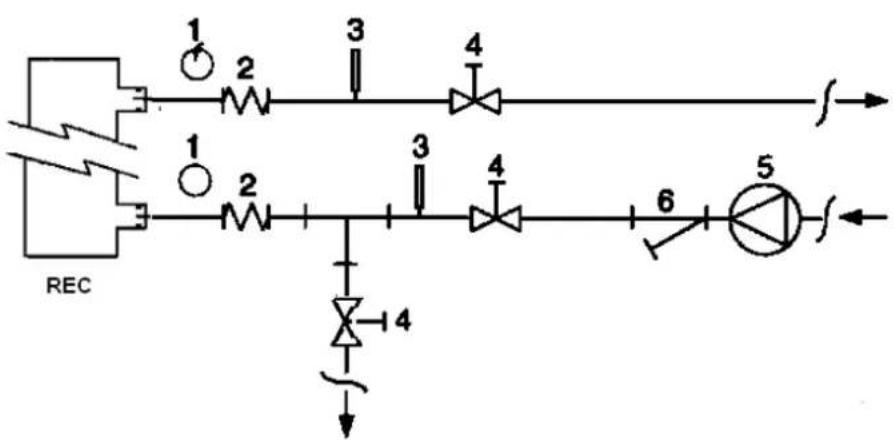

Σχέδιο 6 - Σύνδεση σωληνώσεων νερού για εναλλάκτες ανάκτησης θερμότητας

3. Αισθητήρας θερμοκρασίας

4. Βαλβίδα Απομόνωσης

Επεξεργασία νερού Πριν θέσετε σε λειτουργία τη μονάδα, καθαρίστε το κύκλωμα νερού. Βρωμιά, πουρί, κατάλοιπα διάβρωσης και άλλα υλικά μπορεί να συσσωρευτούν μέσα στον εναλλάκτη θερμότητας και να μειώσουν την ικανότητα εναλλαγής θερμότητας. Η πίεση μπορεί επίσης να αυξηθεί, μειώνοντας έτσι τη ροή του νερού. Η κατάλληλη επεξεργασία του νερού μειώνει ωστόσο τον κίνδυνο διάβρωσης, πουρί, κλπ. Η καταλληλότερη επεξεργασία νερού θα πρέπει να καθορίζεται τοπικά, σύμφωνα με τον τύπο του συστήματος και τα χαρακτηριστικά

Ο κατασκευαστής δεν ευθύνεται για ζημιές ή δυσλειτουργίες του εξοπλισμού λόγω ελλιπούς ή ακατάλληλης επεξεργασίας

Πίνακας 1 - Αποδεκτά όρια ποιότητας του νερού pH (25°C) 6,88,0

Ολική Σκληρότητα (mg CaCO

Ηλεκτρική αγωγιμότητα S/cm (25°C)

Ιόν χλωρίου (mg CaCO

Θειούχο ιόν (mg CaCO

Αλκαλικότητα (mg CaCO

Εξατμιστής και εναλλάκτες ανάκτησης αντιψυκτικής

Όλοι οι εξατμιστές διαθέτουν μια θερμοστατικά ελεγχόμενη αντιψυκτική ηλεκτρική αντίσταση, η οποία παρέχει την κατάλληλη αντιψυκτική προστασία σε θερμοκρασίες τόσο χαμηλές όσο –25°C. Ωστόσο, εφόσον οι εναλλάκτες θερμότητας είναι εντελώς άδειοι και καθαροί με αντιψυκτικό διάλυμα, πρόσθετες μέθοδοι κατά της ψύξης θα πρέπει επίσης να χρησιμοποιούνται. Δύο ή περισσότερες μέθοδοι προστασίας θα πρέπει να εξεταστούν κατά το σχεδιασμό του συστήματος στο σύνολό του: Συνεχής κυκλοφορία ροής νερού στο εσωτερικό των σωληνώσεων και στους εναλλάκτες Προσθήκη της κατάλληλης ποσότητας γλυκόλης μέσα στο κύκλωμα του

Επιπρόσθετη θερμική μόνωση και θέρμανση των εκτεθειμένων

Άδειασμα και καθαρισμός του θερμικού εναλλάκτη κατά τη χειμερινή

Είναι ευθύνη του εγκαταστάτη ή/και του τοπικού προσωπικού συντήρησης να εξασφαλίσει ότι έχουν χρησιμοποιηθεί οι αντιψυκτικές μέθοδοι που περιγράφονται. Βεβαιωθείτε ότι διατηρείται η κατάλληλη αντιψυκτική προστασία ανά πάσα στιγμή. Η αποτυχία τήρησης των παραπάνω οδηγιών μπορεί να καταστρέψει τη μονάδα. Η ζημιά που προκαλείται από τη ψύξη δεν καλύπτεται από την εγγύηση. Εγκατάσταση του διακόπτη ροής Για να εξασφαλιστεί η επαρκής ροή νερού στον εξατμιστή, είναι σημαντικό να εγκατασταθεί ένας διακόπτης ροής στο κύκλωμα νερού. Ο διακόπτης ροής μπορεί να εγκατασταθεί τόσο στην είσοδο όσο και στην έξοδο των σωληνώσεων νερού. Σκοπός του διακόπτη ροής είναι να σταματήσει τη μονάδα σε περίπτωση διακοπής της ροής του νερού, προστατεύοντας έτσι τον εξατμιστή από το πάγωμα. Ο κατασκευαστής προσφέρει, ως προαιρετικό, ένα διακόπτη ροής που έχει επιλεχθεί για το σκοπό αυτό. Αυτό ο τύπος κουμπιού διακόπτη ροής είναι κατάλληλος για βαρέως τύπου εφαρμογές εξωτερικού χώρου (IP67) και διάμετρο σωληνώσεων της τάξεως του 1” έως 6”. Ο διακόπτης ροής παρέχεται με μια καθαρή επαφή η οποία πρέπει να συνδέεται ηλεκτρικά με τα τερματικά όπως φαίνεται στο διάγραμμα καλωδίωσης. Ο διακόπτης ροής πρέπει να συντονιστεί να επεμβαίνει όταν ο εξατμιστής ροής νερού είναι χαμηλότερος από 50% του ονομαστικού ρυθμού ροής. Ανάκτηση θερμότητας Οι μονάδες μπορεί να είναι προαιρετικά εξοπλισμένες με σύστημα ανάκτησης θερμότητας. Το σύστημα αυτό γίνεται από υδρόψυκτο εναλλάκτη θερμότητας που είναι τοποθετημένος στους συμπιεστές του σωλήνα εκκένωσης και μια ειδική διαχείριση της πίεσης συμπύκνωσης. Για την εξασφάλιση της λειτουργίας του συμπιεστή εντός του φακέλου του, μονάδες με ανάκτηση θερμότητας δεν γίνεται να λειτουργούν με θερμοκρασία νερού ανάκτησης θερμότητας νερού κατώτερη των 28°C. Είναι ευθύνη του σχεδιαστή και του εγκαταστάτη του ψύκτη να εξασφαλίσει την τήρηση αυτής της τιμής (π.χ. χρησιμοποιώντας βαλβίδα παράκαμψης ανακυκλοφορίας) Ηλεκτρική Εγκατάσταση Γενικές προδιαγραφές Όλες οι ηλεκτρικές συνδέσεις της μονάδας πρέπει να εκτελούνται σύμφωνα με τους νόμους και του κανονισμούς που ισχύουν. Όλες οι εργασίες εγκατάστασης, διαχείρισης και συντήρησης πρέπει να εκτελούνται από καταρτισμένο προσωπικό. Ανατρέξτε στο ειδικό διάγραμμα καλωδίωσης της μονάδας που έχετε αγοράσει. Αν το διάγραμμα καλωδίωσης δεν είναι πάνω στη μονάδα ή έχει χαθεί, σας παρακαλούμε να επικοινωνήσετε με τον αντιπρόσωπο κατασκευαστή ο οποίος θα σας στείλει ένα αντίγραφο. Σε περίπτωση ασυμφωνιών μεταξύ του διαγράμματος καλωδίωσης και του ηλεκτρικού πίνακα/καλωδίων, σας παρακαλούμε να επικοινωνήσετε με τον αντιπρόσωπο κατασκευαστή. Χρησιμοποιείτε μόνο χάλκινους αγωγούς. Η απουσία χρήσης χάλκινων αγωγών μπορεί να οδηγήσει σε υπερθέρμανση ή διάβρωση των σημείων σύνδεσης και να καταστρέψει τη μονάδα. Για την αποφυγή παρεμβολών, όλα τα καλώδια ελέγχου πρέπει να συνδέονται χωριστά από τα καλώδια τροφοδοσίας. Χρησιμοποιείστε διαφορετικούς ηλεκτρικούς αγωγούς διέλευσης για το σκοπό αυτό. Πριν κάνετε σέρβις στη μονάδα με οποιονδήποτε τρόπο, ανοίξτε το γενικό διακόπτη αποσύνδεσης της κεντρικής ηλεκτρικής τροφοδοσίας της μονάδας. Όταν η μονάδα είναι απενεργοποιημένη αλλά ο διακόπτης αποσύνδεσης είναι σε θέση κλεισίματος αχρησιμοποίητα κυκλώματα είναι ενεργά επίσης. Μην ανοίγετε ποτέ το τερματικό κουτί της μονάδας των συμπιεστών πριν ανοίξτε το γενικό διακόπτη αποσύνδεσης της μονάδας. Σύμπτωση των μονοφασικών και τριφασικών φορτίων και ασυμμετρία μεταξύ των φάσεων μπορεί να προκαλέσει διαρροές προς το έδαφος μέχρι 150mA, κατά τη διάρκεια της κανονικής λειτουργίας των μονάδων της σειράς. Αν η μονάδα περιλαμβάνει συσκευές που προκαλούν ανώτερες αρμονικές (όπως VFD και περικοπή φάσης), η διαρροή προς το έδαφος μπορεί να αγγίξει πολύ υψηλότερες τιμές (περίπου 2 αμπέρ). Οι προστασίες για το σύστημα ηλεκτρικής τροφοδοσίας πρέπει να σχεδιαστεί σύμφωνα με τις παραπάνω αναφερόμενες τιμές.

Ευθύνες του χειριστή Είναι σημαντικό ο χειριστής να είναι εκπαιδευμένος κατάλληλα και να έχει εξοικειωθεί με το σύστημα πριν ενεργήσει στη μονάδα. Επιπλέον με την ανάγνωση του παρόντος εγχειριδίου, ο χειριστής πρέπει να διαβάσει το λειτουργικό εγχειρίδιο του μικροεπεξεργαστή και το διάγραμμα καλωδίωσης προκειμένου να καταλάβει την ακολουθία εκκίνησης, λειτουργίας, τερματισμού και τη λειτουργία όλων των συσκευών ασφάλειας. Κατά την αρχική φάση εκκίνησης, ένας εξουσιοδοτημένος τεχνικός του κατασκευαστή προτίθεται να απαντήσει σε οποιαδήποτε ερώτηση και να παρέχει οδηγίες ως προς τις σωστές διαδικασίες λειτουργίας. Ο χειριστής πρέπει να κρατά αρχείο του χρόνου λειτουργίας για κάθε εγκατεστημένη μονάδα. Ένα άλλο αρχείο θα πρέπει να κρατείται για όλες τις εργασίες της περιοδικής συντήρησης και σέρβις. Αν ο χειριστής διαπιστώσει ανωμαλίες και ασυνήθιστες καταστάσεις λειτουργίας, παρακαλείται να συμβουλευτεί την εξουσιοδοτημένη τεχνική υπηρεσία του κατασκευαστή. Αν όλες οι τροφοδοσίες ρεύματος της μονάδας έχουν απενεργοποιηθεί, οι θερμαντήρες του συμπιεστή θα καταστούν εκτός λειτουργίας. Μόλις επανέλθει το ρεύμα στη μονάδα, ο συμπιεστής και οι θερμαντήρες διαχωρισμού λαδιού πρέπει να ενεργοποιηθούν τουλάχιστον σε 12 ώρες πριν επιχειρήσουν να ενεργοποιήσουν τη μονάδα. Αν δεν γίνει αυτό μπορεί να καταστραφούν οι συμπιεστές λόγω της υπερβολικής συσσώρευσης υγρού στο συμπιεστή. Τακτική συντήρηση Οι ελάχιστες δραστηριότητες συντήρησης απαριθμούνται στο 3 Ábra. Σέρβις και όρια εγγύησης Όλες οι μονάδες ελέγχονται από το εργοστάσιο και έχουν εγγύηση για 12 μήνες από την αρχική εκκίνηση ή 18 μήνες από την παράδοση. Αυτές οι μονάδες έχουν σχεδιαστεί και κατασκευαστεί σύμφωνα με υψηλά πρότυπα ποιότητας εξασφαλίζοντας χρόνια σωστής λειτουργίας. Είναι σημαντικό, ωστόσο, να εξασφαλίζεται σωστή και περιοδική συντήρηση σύμφωνα με όλες τις διαδικασίες που απαριθμούνται στο παρόν εγχειρίδιο και με την καλή συντήρηση των μηχανημάτων. Σας συνιστούμε έντονα τον ορισμό ενός συμβολαίου συντήρησης με σέρβις εξουσιοδοτημένο από τον κατασκευαστή προκειμένου να διασφαλιστεί ένα αποτελεσματικό και χωρίς προβλήματα σέρβις, χάρη στο εξειδικευμένο και καταρτισμένο προσωπικό μας. Θα πρέπει επίσης να ληφθεί υπόψη ότι η μονάδα απαιτεί συντήρηση και κατά τη διάρκεια της περιόδου εγγύησης. Θα πρέπει να γνωρίζετε καλά ότι ο εσφαλμένος χειρισμός της μονάδας, πέρα από τα όρια λειτουργίας της ή απουσίας εκτέλεσης σωστής συντήρησης σύμφωνα με το παρόν εγχειρίδιο μπορεί να ακυρώσουν την εγγύηση. Προσέξτε τα ακόλουθα σημεία προκειμένου να υπάρχει συμμόρφωση με το όρια της εγγύησης:

1. Η μονάδα δεν μπορεί να λειτουργήσει πέρα από τα καθορισμένα όρια

2. Η παροχή ηλεκτρικού ρεύματος πρέπει να είναι εντός των ορίων τάσεως

και χωρίς αρμονικά τάσης ή απότομες αλλαγές.

3. Η τριφασική παροχή ηλεκτρικού ρεύματος δεν πρέπει να παρουσιάζει

ασυμμετρία μεταξύ των φάσεων που υπερβαίνει το 3%. Η μονάδα πρέπει να παραμείνει απενεργοποιημένη μέχρι να λυθεί το ηλεκτρικό

4. Δεν πρέπει να αποσυνδέεται ή να παρακάμπτεται καμιά συσκευή

ασφαλείας, είτε είναι μηχανική, ηλεκτρική ή ηλεκτρονική.

5. Το νερό που χρησιμοποιείται για να γεμίζει το κύκλωμα νερού πρέπει να

καθαρίζεται και να επεξεργάζεται κατάλληλα. Ένα μηχανικό φίλτρο πρέπει να εγκαθίσταται στο σημείο που βρίσκεται πιο κοντά στην είσοδο του εξατμιστή.

6. Εκτός και αν και υπάρχει ειδική συμφωνία κατά τη στιγμή της

παραγγελίας, ο εξατμιστής του ρυθμού ροής νερού δεν πρέπει να είναι πάνω από 120% και κάτω από 80% του ονομαστικού ρυθμού ροής.D-EIMAC00808-16EU – 90 Περιοδικοί υποχρεωτικοί έλεγχοι και έναρξη λειτουργίας των συσκευών υπό πίεση Οι μονάδες συμπεριλαμβάνονται στην κατηγορία III της ταξινόμησης που καθορίζεται από την Ευρωπαϊκή Οδηγία PED 2014/68/EU Για ψύκτες που ανήκουν σε αυτή την κατηγορία, κάποιοι τοπικοί κανονισμοί απαιτούν μια περιοδική επιθεώρηση από μια εξουσιοδοτημένη υπηρεσία. Παρακαλώ πραγματοποιείστε ελέγχους σύμφωνα με τις απαιτήσεις της περιοχής σας.

Πίνακας 2 - Πρόγραμμα τακτικής συντήρησης

Κατάλογος των Εργασιών

Ανάγνωση των δεδομένων λειτουργίας (Σημείωση 3)

Οπτική επιθεώρηση της μονάδας για οποιαδήποτε ζημιά ή/και χαλάρωση

Επαλήθευση ακεραιότητας της θερμικής μόνωσης

Καθαρίστε και βάψτε όπου είναι απαραίτητο

Ανάλυση του νερού (5)

Έλεγχος λειτουργίας του διακόπτη ροής

Επαλήθευσης της ακολουθίας ελέγχου

Έλεγχος φθοράς ρελέ – Αντικαταστήστε αν χρειάζεται

Βεβαιωθείτε ότι όλα τα ηλεκτρικά τερματικά είναι σφιγμένα – Σφίξτε τα αν χρειάζεται

Καθαρίστε στο εσωτερικό του ηλεκτρικού πίνακα ελέγχου

Οπτική επιθεώρηση των συστατικών μερών για οποιοδήποτε σημάδι υπερθέρμανσης

Έλεγχος της λειτουργίας του συμπιεστή και της ηλεκτρικής αντίστασης

Μετρήστε τη μόνωση του κινητήρα συμπιεστή χρησιμοποιώντας το Μέγκερ

Ελέγξτε για οποιαδήποτε ψυκτική διαρροή

Ελέγξτε τη ροή του ψυκτικού υγρού χρησιμοποιώντας τη θυρίδα επιθεωρήσεως – Θυρίδα επιθεωρήσεως γεμάτη

Ελέγξτε το ξηραντήρα φίλτρου πτώσης πίεσης

Ανάλυση των κραδασμών του συμπιεστή

Ανάλυση της οξύτητας λαδιού του συμπιεστή (Σημείωση 6)

Καθαρισμός των τραπεζών συμπυκνωτή (Σημείωση 4)

Βεβαιωθείτε ότι οι ανεμιστήρες είναι καλά σφιγμένοι

Ελέγξτε τα πτερύγια των τραπεζών συμπυκνωτή – Χτενίστε αν είναι απαραίτητο

1. Οι μηνιαίες εργασίες περιλαμβάνουν και όλες τις εβδομαδιαίες.

2. Οι ετήσιες (ή στην αρχή της σεζόν) εργασίες περιλαμβάνουν και όλες τις εβδομαδιαίες και μηνιαίες εργασίες.

3. Οι λειτουργικές τιμές της μονάδας πρέπει να διαβάζονται σε καθημερινή βάση προκειμένου να διατηρούνται τα υψηλά πρότυπα παρατήρησης. 4. Σε χώρους με υψηλή συγκέντρωση αερόφερτων σωματιδίων, μπορεί να είναι απαραίτητος ένας πιο συχνός καθαρισμός της τράπεζας συμπυκνωτή.

5. Ελέγξτε για τυχόν διαλυμένα μέταλλα.

6. TAN (Συνολικός Αριθμός Οξύ) : 0,10 : Καμία ενέργεια

Μεταξύ 0.10 και 0.19 : Αντικαταστήστε τα φίλτρα κατά της οξύτητας και ελέγξτε και πάλι μετά από 1000 ώρες λειτουργίας. Συνεχίστε την αντικατάσταση των φίλτρων μέχρι ο TAN να είναι κάτω από 0.10. 0,19 : Αντικαταστήστε το λάδι, το λάδι φίλτρου και το ξηραντήρα φίλτρου. Ελέγχετε σε τακτά χρονικά διαστήματα. Σημαντικές πληροφορίες σχετικά με τη χρήση του ψυκτικού μέσου Το προϊόν αυτό περιέχει φθοριούχα αέρια θερμοκηπίου. Μην αφήνετε τα αέρια να απελευθερώνονται στην ατμόσφαιρα. Τύπος ψυκτικού: R410A GWP(1) τιμή: 2087,5 (1)GWP = Δυναμικό Πλανητικής Αύξησης της θερμοκρασίας Η ποσότητα ψυκτικού που χρειάζεται για τη στάνταρ λειτουργία ορίζεται στον πίνακα δεδομένων της μονάδας. Η πραγματική ποσότητα ψυκτικού που παρέχεται στη μονάδα αναφέρεται σε μια ασημένια αυτοκόλλητη ετικέτα στο εσωτερικό του ηλεκτρικού πίνακα. Περιοδικές επιθεωρήσεις για διαρροές ψυκτικού που μπορεί να απαιτούνται εξαρτώνται από την Ευρωπαϊκή και τοπική νομοθεσία.EIMAC00808-16EU - 91 Οδηγίες εργοστασίου και πεδίου πλήρωσης μονάδων (Σημαντικές πληροφορίες σχετικές με το ψυκτικό μέσο που χρησιμοποιείτε) Το σύστημα ψυκτικού μέσου θα φορτωθεί με φθοριούχα αέρια θερμοκηπίου. Μην ελευθερώνετε τα αέρια στην ατμόσφαιρά. 1 Συμπληρώστε με ανεξίτηλη μελάνη την ετικέτα του φορτίου πλήρωσης του ψυκτικού μέσου που παρέχεται με το προϊόν σύμφωνα με τις ακόλουθες οδηγίες: - το φορτίο πλήρωσης ψυκτικού μέσου για κάθε κύκλωμα (1; 2; 3) - το συνολικό φορτίο πλήρωσης του ψυκτικού μέσου (1 + 2 + 3) - υπολογίστε την εκπομπή αερίων θερμοκηπίου με την παρακάτω φόρμουλα: Τιμή GWP του ψυκτικού μέσου x Συνολικο φορτίο πλήρωσης ψυκτικού μέσου (σε kg) / 1000

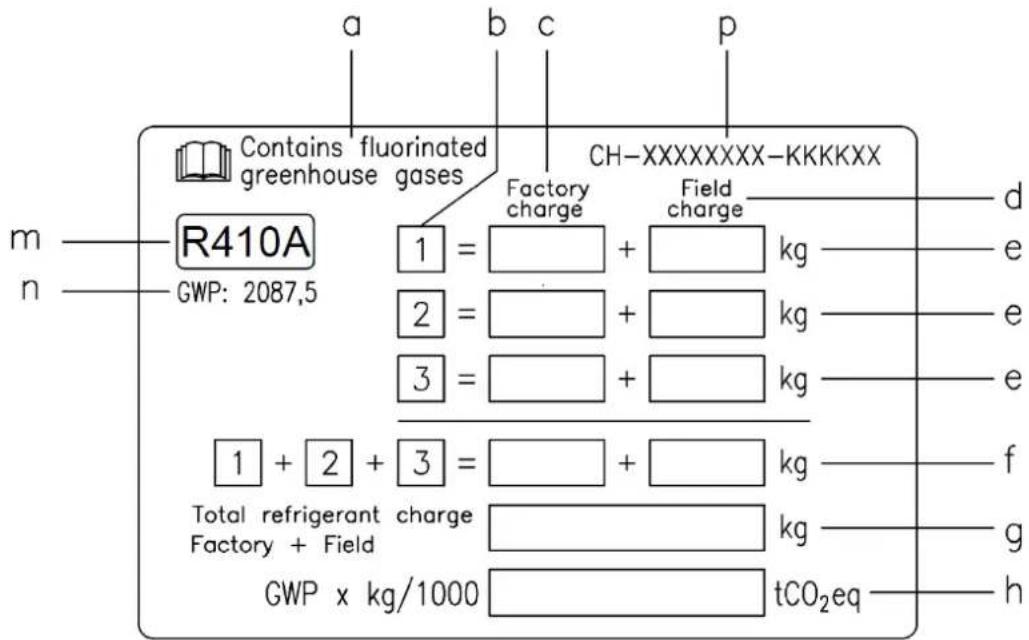

α Περιέχονται φθοριούχα αέρια θερμοκηπίου. β Αριθμός κυκλωμάτων γ Εργοστασιακό φορτίο πλήρωσης δ Φορτίο πλήρωσης πεδίου ε Φορτίο πλήρωσης ψυκτικού μέσου για κάθε κύκλωμα (σύμφωνα με τον αριθμό κυκλωμάτων) στ Συνολικό φορτίο πλήρωσης ψυκτικού μέσου ζ Συνολικό φορτίο πλήρωσης (Εργοστάσιο + Πεδίο) η Εκπομπή αερίων θερμοκηπίου το συνολικό φορτίο πλήρωσης εκφράζεται σε τόνους του αντίστοιχου CO2 m Τύπος ψυκτικού μέσου n GWP = Πιθανότητα θέρμανσης του πλανήτη p Σειριακός αριθμός μονάδας 2 Η συμπληρωμένη ετικέτα πρέπει να προσκολλάται στο εσωτερικό του ηλεκτρολογικού πίνακα. Σύμφωνα με τα όσα καθορίζονται από την ευρωπαϊκή ή την τοπική νομοθεσία, μπορεί να είναι απαραίτητες οι τακτικές επιθεωρήσεις για την επισήμανση τυχόν διαρροών του ψύκτη. Επικοινωνήστε με τον τοπικό αντιπρόσωπο της περιοχής για περισσότερες πληροφορίες.

Στην Ευρώπη, η εκπομπή αερίων θερμοκηπίων του συνολικού φορτίου πλήρωσης του ψυκτικού μέσου στο

(εκφράζεται σε τόνους αντίστοιχου CO

) χρησιμοποιείται για να καθορίσετε τα χρονικά διαστήματα συντήρησης. Τηρήστε την ισχύουσα νομοθεσία. Φόρμουλα για να υπολογίσετε την εκπομπή αερίων θερμοκηπίου: Τιμή GWP του ψυκτικού x Συνολική φόρτωση ψυκτικού (σε kg) / 1000 Χρησιμοποιήστε την τιμή GWP που αναφέρεται στην ετικέτα αερίων θερμοκηπίου. Αυτή η τιμή GWP βασίζεται στην 4η Έκθεση αξιολόγησης IPCC. Η τιμή GWP που αναφέρεται στο εγχειρίδιο μπορεί να μην ισχύει (π.χ. βασίζεται στην 3η Έκθεση αξιολόγησης IPCC)EIMAC00808-16EU - 92 Παρακαλούμε επικοινωνήσετε με τον τοπικό αντιπρόσωπο σας για περισσότερες πληροφορίες.

Η μονάδα έχει κατασκευαστεί από μέταλλο, πλαστικό και ηλεκτρονικά μέρη. Όλα αυτά τα μέρη θα πρέπει να απορρίπτονται σύμφωνα με τους τοπικούς κανονισμούς όσον αφορά τη διάθεση. Οι μπαταρίες μολύβδου πρέπει να συλλέγονται και να αποστέλλονται σε ειδικά κέντρα συλλογής απορριμμάτων. Το λάδι πρέπει να συλλέγεται και να αποστέλλεται σε ειδικά κέντρα συλλογής απορριμμάτων. Το παρόν εγχειρίδιο είναι μια τεχνική βοήθεια και δεν αποτελεί δεσμευτική προσφορά. Το περιεχόμενο δεν μπορεί να θεωρηθεί ρητά ή σιωπηρά κατοχυρωμένο ως πλήρες, ακριβές ή αξιόπιστο. Όλα τα δεδομένα και οι προδιαγραφές που περιέχονται στο παρόν μπορούν να τροποποιηθούν χωρίς προειδοποίηση. Η κοινοποίηση των δεδομένων τη στιγμή της παραγγελίας θα είναι σταθερή. Ο κατασκευαστής δεν αναλαμβάνει καμιά ευθύνη για οποιαδήποτε άμεση ή έμμεση ζημιά, κατά την ευρύτερη έννοια του όρου, που προκύπτουν από ή συνδέονται με τη χρήση ή/και ερμηνεία του παρόντος εγχειριδίου. Διατηρούμε το δικαίωμα να κάνουμε αλλαγές στο σχεδιασμό και την κατασκευή ανά πάσα στιγμή χωρίς προειδοποίηση, εφόσον το εξώφυλλο δεν είναι δεσμευτικό.D-EIMAC00808-16EU – 93
