BRUKSANVISNING EWAQFSS DAIKIN

DU ER I TVIL OG HAR BEHOV FOR RÅD OG INFORMASJON. Beskrivelse Enheten du har kjøpt er en “luftkjølt chiller”, en maskin som er laget for å kjøle ned vann (eller en blanding av vann og glykol) innenfor de grenser som beskrives senere i veiledningen. Enhetens funksjon baserer seg på dampkompresjon, kondensasjon og evaporasjon etter en omvendt carnotprosess. Hoveddelene er de følgende: - Scroll kompressor for å øke kjøledampens trykk fra evaporasjonstrykk til kondensasjonstrykk. - Evaporator, hvor lavtrykkskjølevæsken fordamper og på denne måten kjøler ned vannet. - Kondensator, hvor høytrykksdampen kondenseres og slipper varmen fjernet fra det nedkjølte vannet ut i atmosfæren, takket være en luftkjølt varmeveksler. - Ekspansjonsventil som gjør det mulig å redusere den flytende kondensens trykk fra kondenstrykk til fordampningstrykk. Generell informasjon Alle enheter leveres sammen med koplingsskjema, godkjente tegninger, navneplate; og DOC (Samsvarserklæring); disse dokumentene inneholder alle tekniske data for enheten du har kjøpt og MÅ BETRAKTES SOM VIKTIGE DOKUMENTER I DENNE VEILEDNINGEN Hvis det forekommer ulikheter mellom denne veiledningen og utstyrets dokumenter, vennligst referer til dokumentene på selve maskinen. Ta kontakt med produsentens selger hvis du er i tvil. Denne veiledningen er laget for at installatøren og den kvalifiserte operatøren skal kunne utføre en riktig installasjon, drift og vedlikehold av enheten, uten fare for personer, dyr og/eller gjenstander. Når man mottar enheten Enheten må inspiseres for å kontrollere om det finnes eventuelle skader med en gang den ankommer installasjon stedet. Alle bestanddeler som beskrives i fraktbrevet må inspiseres og kontrolleres. Hvis enheten er skadet må man ikke fjerne det ødelagte materialet, men øyeblikkelig rapportere skaden til transportbyrået og be dem inspisere enheten. Send øyeblikkelig en rapport om skaden til produsentens selger. Gi øyeblikkelig beskjed om skaden til produsentens representant. Eventuelle bilder av skaden vil være nyttige for å oppdage ansvar Skaden må ikke repareres før transportbyråets representant har undersøkt enheten. Før man installerer enheten må man kontrollere at modellen og matespenningen tilsvarer dem som er oppført på navneplaten. Produsenten kan ikke holdes ansvarlig for eventuelle skader som oppdages etter at enheten er godtatt. Belastningskapasitet Lagring Miljøbetingelsene må være innenfor følgende grenser: Laveste lufttemperatur : -20°C Høyeste lufttemperatur : +42°C Maksimal relativ fuktighet : 95 % uten kondens Lagring på steder med en temperatur på mindre enn laveste grense, kan forårsake skader på komponenter. Lagring ved høyere temperatur en den maksimale, kan føre til at sikkerhetsventilene åpner seg. Lagring på steder med kondens kan skade elektroniske komponenter. Drift Drift utover nevnte grenser kan skade enheten. Ta kontakt med produsentens representant hvis du er i tvil.

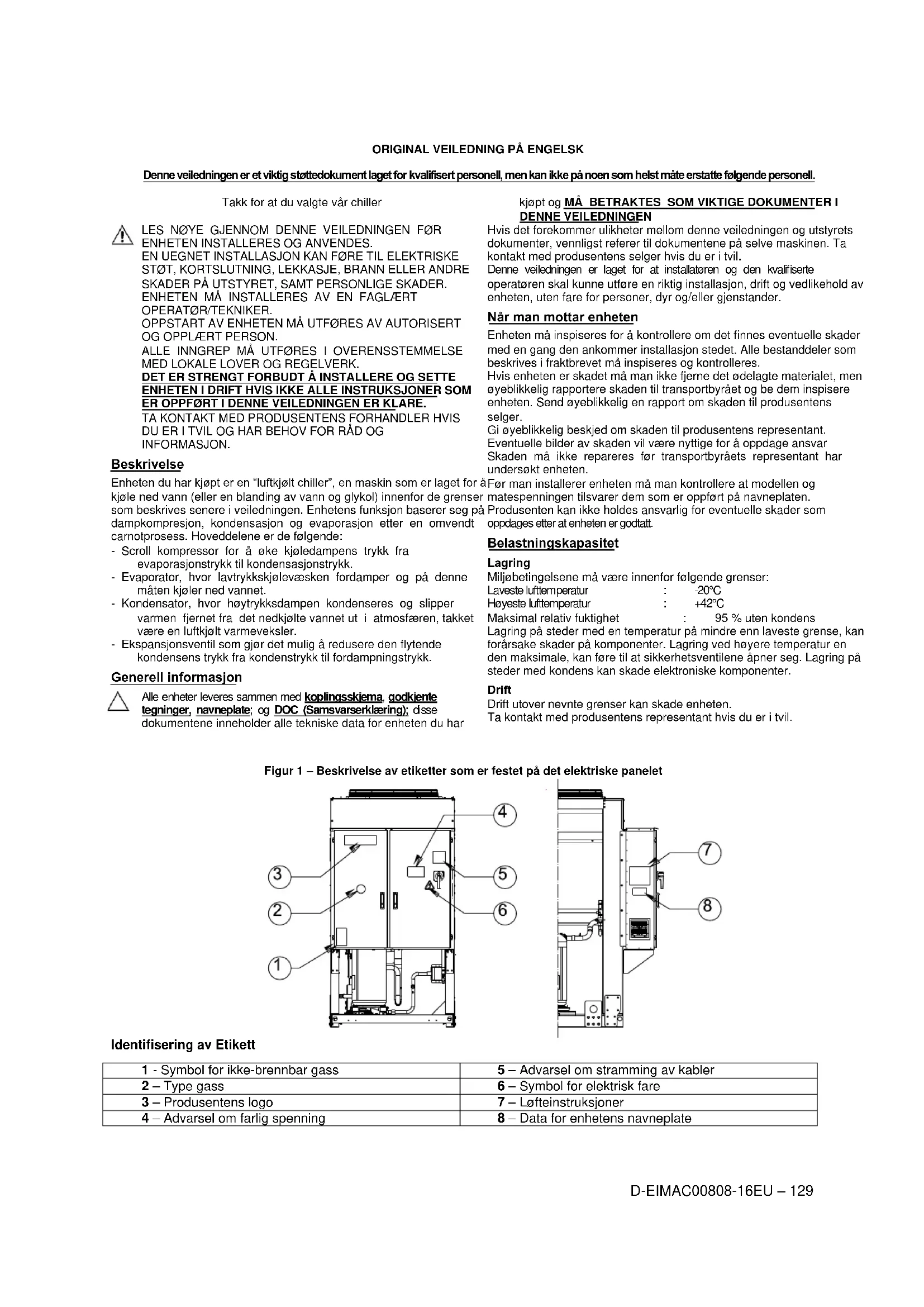

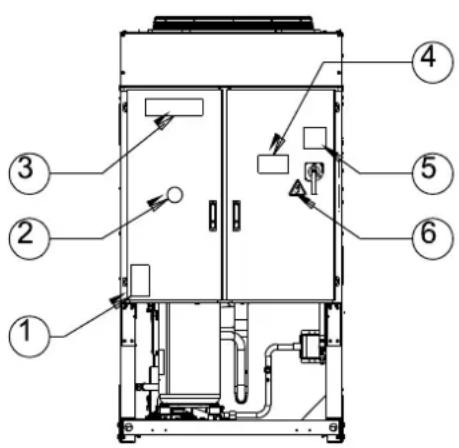

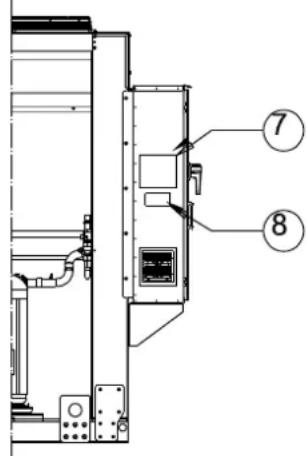

Figur 1 – Beskrivelse av etiketter som er festet på det elektriske panelet Identifisering av Etikett

1 - Symbol for ikke-brennbar gass

5 – Advarsel om stramming av kabler 2 – Type gass 6 – Symbol for elektrisk fare 3 – Produsentens logo 7 – Løfteinstruksjoner 4 – Advarsel om farlig spenning 8 – Data for enhetens navneplateD-EIMAC00808-16EU – 130

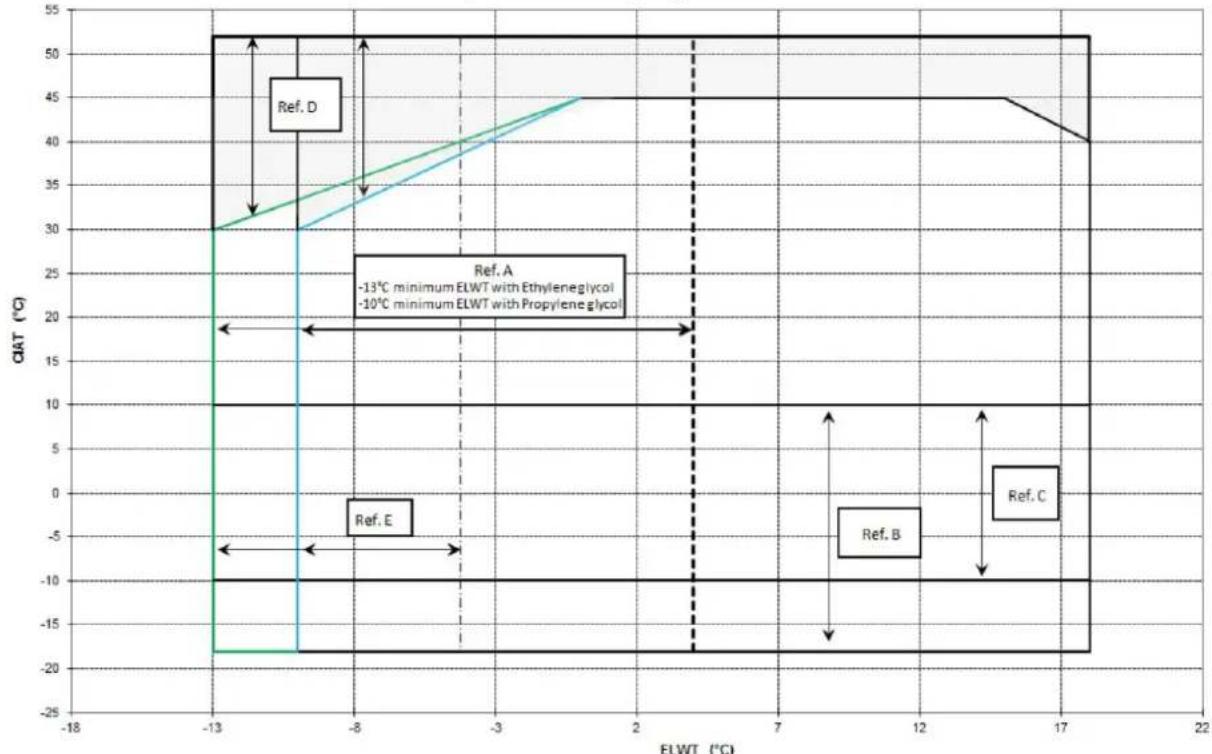

Identifisering av Etikett Figur 2 - Belastningskapasitet

Merknad Tegningen ovenfor representerer retningslinjer for belastningskapasiteten til rekken. Vennligst referer til Chiller Selection Software (CSS) for driftstilstandens reelle belastningskapasitet for hver størrelse. Tegnforklaring CIAT = Lufttemperatur Innløp Kondensator (°C) ELWT = Vanntemperatur Utløp Evaporator (°C) A = Drift med Glykol (4°C under Evap LWT) B = Viftehastighet modulering eller Behov for Speedtroll (under 10°C Kondens. Luft Temp.) C = Viftehastighet modulering eller Behov for Speedtroll (under 10°C og opp til -10°C Kondens. Luft Temp.)* *Gjelder kun enheter med 4-5-6 vifter D = I dette området kan enheter fungere med delvis belastning E = I dette området kan enhetens minste kapasitet være høyere enn verdien som vises i tabellen Tekniske egenskaper F = Standard Virkningsgrad (standard lyd) G = Høy Virkningsgrad (standard lyd)

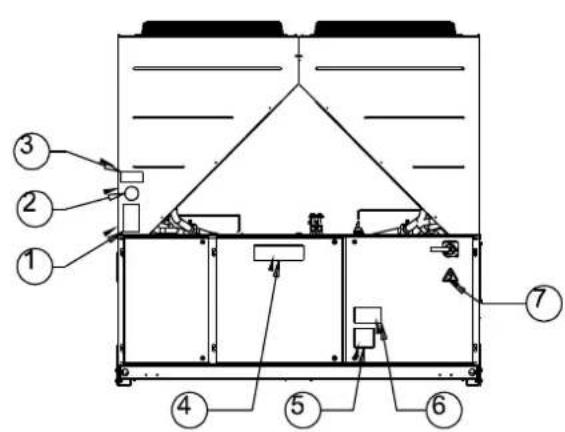

1 - Symbol for ikke-brennbar gass

5 – Advarsel om stramming av kabler 2 – Type gass 6 – Advarsel om farlig spenning 3 – Data for enhetens navneplate 7 – Symbol for elektrisk fare 4 – Produsentens logo 8 – LøfteinstruksjonerD-EIMAC00808-16EU – 131 Sikkerhet Enheten må være godt festet til bakken. Det er viktig at man observerer følgende instruksjoner: Enheten kan kun løftes gjennom løftepunktene som er merket med gult og som er festet til selve basen. Det er forbudt å nærme seg de elektriske komponentene uten at man først har åpnet enhetens hovedbryter og slått av strømforsyningen. Det er forbudt å nærme seg de elektriske komponentene uten å bruke en isolerende plattform. Ikke kom i nærheten av elektriske komponentene hvis det finnes vann og/eller fuktighet. Skarpe kanter og kondensatorseksjonens overflate kan forårsake skader. Unngå direkte kontakt og bruk egnet verneutstyr Skru av strømmen gjennom hovedbryter før det utføres vedlikehold på kjølevifter og/eller kompressorer. Manglende overholdelse av denne reglen kan medføre alvorlige personlige skader. Ikke før faste gjenstander inn i vannledningene når enheten er koblet til systemet. Installer et mekanisk filter på vannledningen som er koblet til varmevekslerens innløp. Enheten er utstyrt med sikkerhetsventiler. Disse er installert på kjølekretsens sider for høytrykk og lavtrykk. Det er strengt forbudt å fjerne beskyttelsene på enhetens bevegelige deler. Hvis enheten stopper uventet opp, må man følge instruksjonene på Kontrollpanelets brukerveiledning, og som er en del av dokumentene som leveres til sluttbruker sammen med denne veiledningen. Man anbefaler på det sterkeste at installasjon og vedlikehold utføres med andre personer til stede. I tilfelle ulykker eller problemer, må man: - forbli rolig - trykk på alarmknappen hvis det finnes en i installasjonslokalet - flytt den skadede personen til et varmt sted, langt vekke fra enheten og i hvileposisjon - ta øyeblikkelig kontakt med førstehjelpspersonell til stede i bygningen eller Legevakten - vent sammen med den skadede personen til hjelpen ankommer - gi all nødvendig informasjon til redningsmannskapet Unngå å installere chiller i områder som kan være farlige når det utføres vedlikehold, som for eksempel plattformer uten brystvern eller rekkverk eller områder som ikke overholder nødvendig krav om plass rundt chiller. Støy Enhetens støy kommer hovedsakelig fra kompressorenes og viftenes rotasjon. Støynivå for hver modell er oppført i salgsdokumentet. Hvis enheten installeres, drives og vedlikeholdes på riktig måte, gjør ikke støynivået det nødvendig å anvende spesielle vern for å jobbe kontinuerlig i nærheten av denne uten fare. I tilfelle installasjoner med spesielle støykrav, kan det være nødvendig å installere en lyddemper. Bevegelse og løfting Unngå støt og/eller risting under lasting/avlasting fra transportmiddel og ved håndtering. Ikke skubb eller dra i enheten fra andre steder enn grunnrammen. Sørg for å feste enheten når den befinner seg inne i transportmiddelet slik at den ikke beveger på seg og forårsaker skader. Pass på at ingen av enhetens deler faller av under transport eller lasting/avlasting. Alle enheter er utstyrt med løftepunkt merket med gult. Det er kun tillatt å anvende disse punktene når enheten skal løftes, som vist i Figur 3 . Både løfterep og avstandsstykker må være solide nok til å tåle enheten på en sikker måte. Kontroller enhetens vekt på navneplaten. Man må være svært forsiktig og oppmerksom når enheten løftes og følge instruksjonene som er oppført på etiketten; løft enheten sakte opp og hold den perfekt horisontalt. Plassering og montering Alle enheter er laget for installasjon utendørs, enten på balkonger eller direkte på bakken, forutsatt at installasjonsområdet er fritt for hinder som kan redusere luftstrømningen til kondensatorbatteriet. Enheten må installeres på en robust og helt flat grunn; hvis enheten installeres på en balkong eller et tak, kan det være nødvendig å anvende vektfordelende bærebjelker.D-EIMAC00808-16EU – 132 Figur 3 – Hvordan løfte enheten Modell med 4 vifter

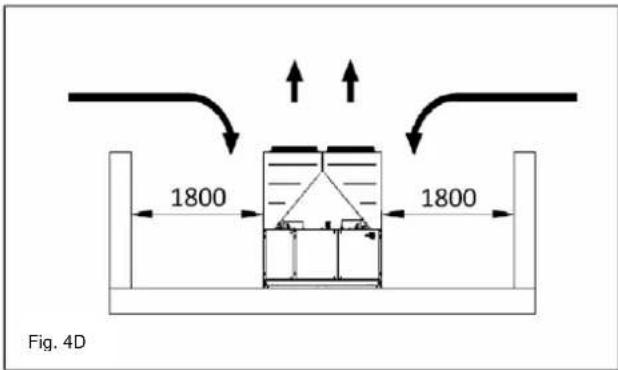

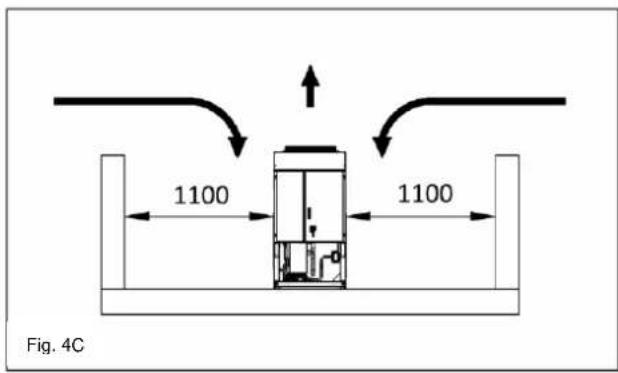

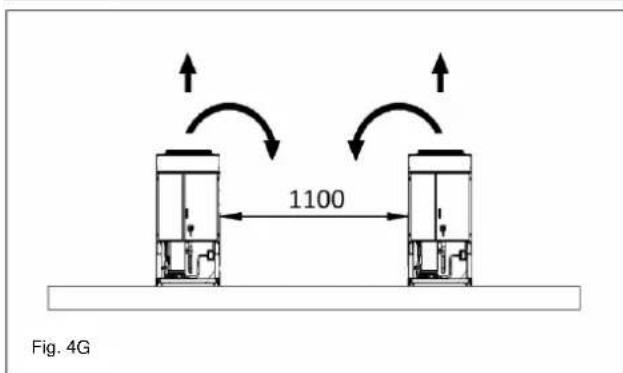

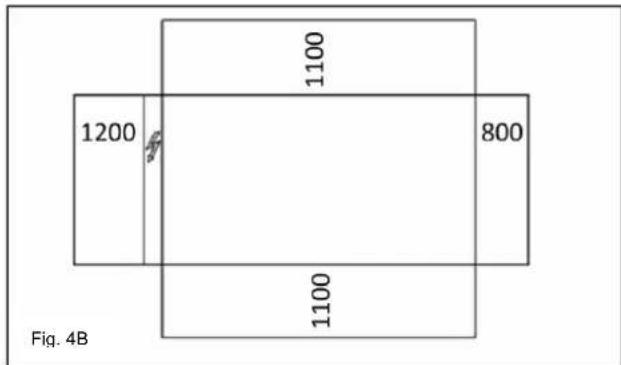

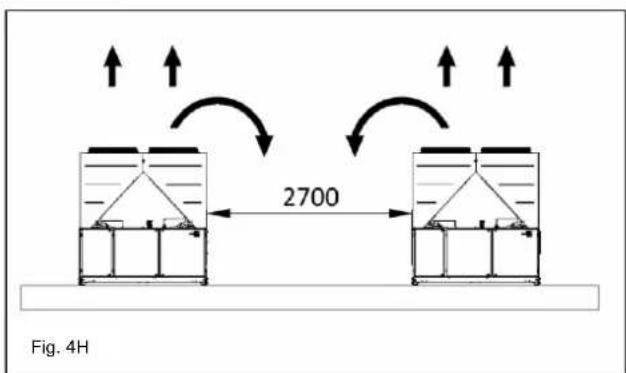

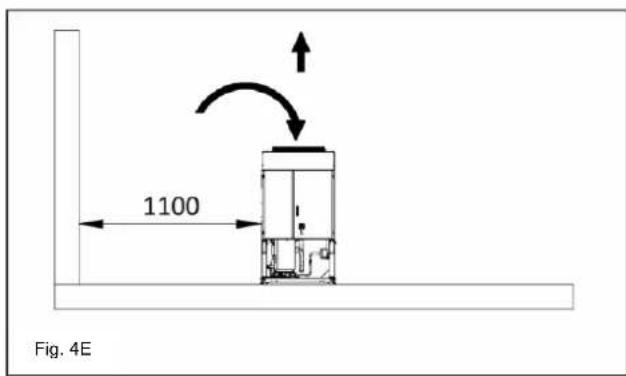

Hvis enheten installeres på bakken har man behov for et solid betongunderlag på minst 250 mm og som har en større overflate enn selve enheten. Underlaget må være i stand til å bære enhetens vekt. Hvis enheten installeres på steder som er lett tilgjengelige for personer og dyr, råder man til å installere gitter som verner kondensatoren og kompressorens seksjoner. For å garantere best mulig effektivitet på installasjonsplassen, må man følge forskriftene og instruksjonene som er oppført under: Unngå resirkulering av luftstrøm. Forsikre seg om at ingenting hindrer luftstrømmen. Sørg for et sterkt og solid underlag slik at også støy og vibrasjoner reduseres. For å redusere muligheten for at kondensatorbatteri blir tilsmusset, må ikke enheten installeres i miljø som er spesielt støvete. Vannet i systemet må være veldig rent og alle spor etter olje og rust må fjernes. Et mekanisk vannfilter må være installert på enhetens innløpsrør. Minste krav til avstand Det er veldig viktig at man overholder minste avstander på alle enheter. Kun på denne måten oppnår man en perfekt ventilasjon for kondensatorbatteriene. Når man avgjør hvor enheten skal plasseres, og for å garantere en riktig luftstrømning, må man ta følgende vilkår i betraktning: unngå resirkulering av varm luft unngå utilstrekkelig lufttilførsel til den luftkjølte kondensatoren. Begge vilkår kan forårsake en økning av kondenseringstrykket. Dette vil igjen føre til en redusert energieffektivitet og kjølekapasitet. Alle enhetens sider må være tilgjengelige for å utføre vedlikeholdsinngrep etter installasjonen. Figur 4 viser minste krav til plass. Det vertikale luftutslippet må ikke tildekkes. Hvis enheten er omringet av vegger eller andre hinder som er like høye som enheten, må denne installeres i en avstand på minst (se Figur 4C eller 4D). Hvis hindringen er høyere, må enheten installeres i en avstand fra disse på minst (se Figur 4E eller 4F). Hvis enheten installeres uten at man overholder anbefalte minimums avstander fra vegger og/eller vertikale hindre, kan det forekomme en blanding av resirkulering av varm luft og/eller utilstrekkelig lufttilførsel til den luftkjølte kondensatoren. Dette kan føre til redusert kapasitet og effektivitet. Uansett vil mikroprosessoren gjøre det mulig for enheten å tilpasse seg nye driftsvilkår og gi maksimal kapasitet under tilgjengelig forhold, selv om avstanden er mindre enn anbefalt. Dette gjelder ikke hvis driftsvilkårene svekker personlig sikkerhet og enhetens funksjonsstabilitet. Når man plasserer to eller flere enheter ved siden av hverandre, råder man til å opprettholde en avstand på minst (se Figur 4G eller 4H) mellom kondensatorbatteriene. Vennligst ta kontakt med produsentens representant for andre løsninger. Lydvern Når lydnivået krever spesiell kontroll, må man være svært nøye når enheten isoleres fra basen ved hjelp av egnede vibrasjonshindrende elementer (levert som tilleggsutstyr). Det må også installeres fleksible forbindelser på de hydrauliske koblingene. Vannrør Rørene må ha et lavest mulig antall albustykker og minst mulig vertikale retningsendringer. På denne måten reduseres installasjonskostnadene betraktelig og systemets prestasjon forbedres. Vannsystemet må være utstyrt med:

1. Vibreringshindrende fester for å redusere overføringen av

vibrasjoner til strukturene.

2. Avstengingsventil for å isolere enheten fra vannsystemet

under serviceinngrep.

3. Manuell eller automatisk luftventilasjon ved systemets høyeste

være plassert ved enhetens høyeste punkt.

5. En egnet anordning som klarer å opprettholde det hydrauliske

systemet under trykk (ekspansjonsbeholder, osv.).

6. Målere for vanntemperatur og trykk som hjelper operatøren

væsken. Anvendelsen av et filter forlenger evaporatorens og pumpens levetid og hjelper til med å holde vannsystemet i bedre stand.

tømmes og rengjøres før man installerer den nye enheten. Man råder til å utføre regelmessige tester og riktige kjemiske behandlinger av vannet før den nye enheten startes opp.

11. Hvis man har fylt glykol i vannet for å hindre at dette fryser,

Figur 5 – Forbindelse av vannledninger for evaporator

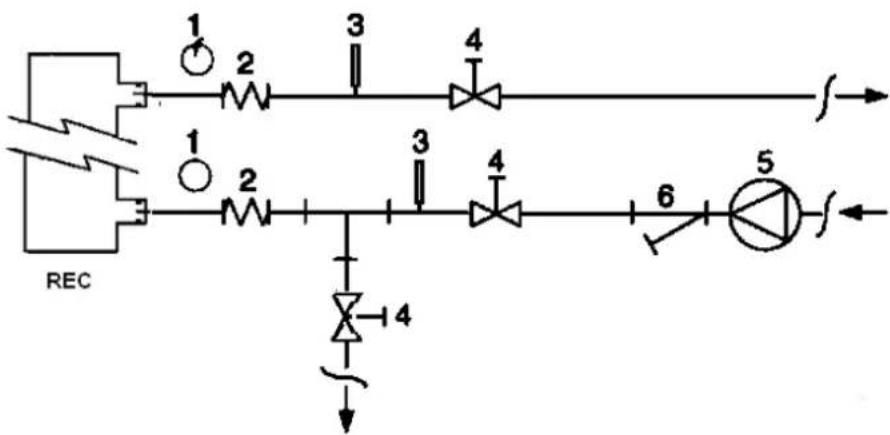

Figur 6 – Forbindelse av vannrør for vekslere for varmegjenvinning

Vannbehandling Før man aktiverer enheten må vannkretsen renses. Skit, kjelstein, korrosjonsavfall og andre materialer kan samle seg inne i varmeveksleren og redusere dens kapasitet når det gjelder varmeveksling. Det kan også forekomme trykkfall, med redusert vannstrømning som følge. En skikkelig vannbehandling reduserer derfor faren for korrosjon, erosjon, kjelstein, osv. Hvilken vannbehandling som egner seg best avhenger av type system og egenskapene til vannet hvor enheten anvendes. Produsenten kan ikke holdes ansvarlig for skader på eller en eventuell feilfunksjon av utstyret grunnet en feil eller uegnet behandling av vannet.

Frostvern for evaporator og varmevekslere for gjenvinning Alle evaporatorer er utstyrt med en termostatisk kontrollert frosthindrende elektrisk motstand. Denne gir en egnet beskyttelse mot frost ved temperaturer på helt ned til -25 °C. Med mindre varmevekslerne er fullstendig tømt og rengjort med frostvæske, bør man likevel også anvende andre metoder for å unngå frost. To eller flere av beskyttelsesmetodene som beskrives under bør tas i betraktning når man prosjekterer systemet i sin helhet: Kontinuerlig sirkulasjon av vannstrøm i ledninger og vekslere Tillegg av en egnet mengde glykol i vannkretsen Ekstra varmeisolasjon og oppvarming av utsatte vannledninger Tømming og rengjøring av varmevekslerne under vintersesongen Det er installatøren og/eller den lokale vedlikeholdsteknikerens ansvar å forsikre seg om at ovennevnte metoder mot frost blir anvendt. Forsikre seg om at egnet form for frostvern blir opprettholdt hele tiden. Manglende overholdelse av de ovennevnte instruksjonene kan føre til at enheten skades. Frostskader dekkes ikke av garantien. Installasjon av strømningsbryter For å garantere en tilstrekkelig gjennomstrømning av vann i evaporatoren, er det uunnværlig å installere en strømningsvakt på vannkretsen. Strømningskretsen kan installeres på vannrørets innløp eller utløp. Strømningsvakten er laget for å stoppe enheten hvis vannstrømningen opphører, og på denne måten beskytte evaporatoren mot frost. Produsenten tilbyr som ekstrautstyr en strømningsvakt valgt nettopp for dette. Denne typen strømningsvakt, med skovl, egner seg for bruk utendørs i hardt vær (IP67) og en rørdiameter på 1” til 6”. Strømningsvakten er utstyrt med en ren kontakt som må kobles elektrisk til tilkoblingspunkter som indikeres i koblingsskjema. Strømningsvakten må stilles slik at den griper inn når evaporatorens vannstrømning er lavere enn 50 % av nominell gjennomstrømningsmengde. Varmegjenvinning Enhetene kan etter ønske utstyres med et system for varmegjenvinning. Dette systemet består av en vannkjølt varmeveksler plassert på kompressorens utløpsrør og en dedikert styring av kondenseringstrykket. For å kunne garantere at kompressoren i dens mantel fungerer, må enheter med varmegjenvinning ha en vanntemperatur på minst 28 °C. Anleggets designer og installatør av chiller har som ansvar å sørge for at denne verdien overholdes (f.eks. ved å anvende en resirkulerende bypass-ventil). Elektrisk Installasjon Generelle spesifikasjoner Alle elektriske forbindelser til enheten må utføres i overensstemmelse med gjeldende lover og regelverk. All inngrep for installasjon, drift og vedlikehold må utføres av kvalifisert personell. Referer til det koblingsskjema som tilhører den enheten du har kjøpt. Hvis tilhørende koblingsskjema ikke er til stede på enheten, eller har gått tapt, vennligst ta kontakt med produsentens representant, slik at han/hun kan sende en kopi. Hvis koblingsskjema ikke stemmer overens med det elektriske panelet/kablene, vennligst ta kontakt med produsentens representant. Bruk kun kobberledere. Dette for å hindre en eventuell overoppvarming og korrosjon i koblingspunktene, med ødeleggelse av enheten som følge. For å unngå interferens må alle kontrolldekninger kobles avskilt fra strømkablene. Bruk ulike elektriske rørkanaler for å oppnå dette. Før utføring av hvilket som helst service på enheten må man åpne skillebryteren på enhetens hovedstrømforsyning. Når enheten er av, men skillebryter befinner seg i lukket posisjon, er kretsene som ikke er i bruk likevel aktiverte. Man må aldri åpne kompressorenes klemmebrett før man har åpnet enhetens generelle skillebryter. Under normal drift av denne enhetsserien, kan samtidighet av enfaset og trefaset belastning, samt ubalanse mellom faser, forårsake jordtap mot bakken på opptil 150mA. Hvis enheten inkluderer anordninger som forårsaker større oversvingninger (som VFD og fasekutt), kan jordtapet mot bakken øke til svært høye verdier (cirka 2 Ampere). Strømforsyningssystemets vern må prosjekteres med tanke på de ovennevnte verdiene. Drift Operatørens ansvar Det er viktig at operatøren er riktig opplært og gjør seg kjent med systemet før han/hun tar enheten i bruk. I tillegg til å lese gjennom veiledningen må operatøren også studere mikroprosessorens driftsveiledning og koblingsskjema, slik at han/hun forstår oppstartssekvens, drift, stoppesekvens og hvordan alle sikkerhetsanordninger fungerer. Under enhetens innledende fase for oppstart vil en av produsentens autoriserte teknikere være tilgjengelig for å svare på eventuelle spørsmål og for å gi instruksjoner angående en riktig prosedyre for drift. Operatøren må holde en oversikt over alle driftsdata for hver installerte enhet. Operatøren bør også lage en oversikt over alt periodiske vedlikehold og service. Hvis operatøren legger merke til unormale eller uvanlige driftsvilkår, må han/hun ta kontakt med teknisk service autorisert av produsenten. Dersom enhetens strøm er av, vil kompressorens varmeelementer bli ubrukelige. Når strømmen kommer tilbake til enheten, må kompressorens og oljeutskillerens varmeelement være strømførende minst 12 timer før man prøver å starte enheten. Feiler man med dette kan det føre til skade på kompressorene på grunn av for mye væskeoppsamling i kompressoren. Rutinemessig vedlikehold Høyst nødvendige vedlikeholdsinngrep er oppført i Tabell . Service og begrenset garanti Alle enheter er testet på fabrikken og har en garanti på 12 måneder etter første oppstart eller 18 måneder fra leveringsdato. Disse enhetene er utviklet og laget i overensstemmelse med høy kvalitetsstandard for å garantere flere år med feilfri drift. Det er likevel viktig at man sørger for egnet og periodevist vedlikehold, i overensstemmelse med alle prosedyrer som er oppført i denne veiledningen og med god utføring av vedlikehold på maskinen. Vi anbefaler på det sterkeste at det stipuleres en vedlikeholdskontrakt med et servicesenter autorisert av produsenten. På denne måten garanteres man en effektiv og problemfri service, takket være våre ansattes fagkunnskap og erfaring. Man må også ta i betraktning at enheten har behov for vedlikehold også i garantitiden. Husk på at en uegnet drift av enheten, som for eksempel utenfor dens belastningskapasitet eller manglende vedlikehold i forhold til hva som er oppført i denne veiledningen, vil føre til at garantien opphører. Observer spesielt følgende punkter for å overholde garantiens grenser:

1. Enheten kan ikke fungere utenfor de spesifiserte

2. Den elektriske strømforsyningen må befinne seg innenfor

spenningsgrensene og uten harmoniske eller uventede endringer.

5. Vannet som anvendes for å fylle opp vannkretsen må være rent

og behandlet på en egnet måte. Et mekanisk filter må installeres ved punktet som befinner seg nærmest evaporatorens innløp.

6. Med mindre annet ble avtalt under ordren, må evaporatorens

vanngjennomstrømningsmengde aldri være på mer enn 120 % og mindre enn 80 % av nominell gjennomstrømningsmengde. Obligatoriske periodiske kontroller og oppstart av apparater under trykk Apparatene går inn under kategori III i klassifiseringen som stabiliseres av Direktiv 2014/68/EU(PED). Enkelte lokale forskrifter krever at kjølere som tilhører denne kategorien utsettes for en periodisk inspeksjon av et autorisert firma. Vennligst kontroller de lokale kravene.D-EIMAC00808-16EU – 138

Visuell inspeksjon av enheten for å kontrollere eventuelle skader og/eller løse deler

Verifisering av den termiske isolasjonens integritet

Rengjøring og maling hvor nødvendig

Kontroll av strømingsvaktens drift

Verifisering av kontrollsekvenser

Verifiser at alle elektriske tilkoblingspunkt er stramme – Stram om nødvendig

Rengjør inne i det elektriske kontrollpanelet

Verifisering av kompressorens og den elektriske motstandens funksjon

Måling av kompressormotorens isolasjon ved bruk av Megger

Verifisering av trykkfall på filtertørker

Analysering av kompressorvibrasjoner

Analysering av kompressoroljens syrlighet (Merknad 6)

Rengjøring av kondensatorbatterier (Merknad 4)

Verifiser at viftene er godt festet

Verifiser kondensatorbatteriets kjøleribber – Rengjør med kam om nødvendig

3. Enhetens driftsverdier bør leses daglig for å overholde en høy observasjonstandard.

4. I miljø med en høy konsentrasjon av svevestøv, kan det være nødvendig å rengjøre kondensatorbatteriene oftere.

5. Kontroller om det finnes eventuelle oppløste metaller.

6. TAN (Totalsyretall) : 0.10 : Ingen drift

Mellom 0.10 og 0.19 : Bytt ut syrevernfilter og sjekk igjen etter 1000 driftstimer. Fortsett med å bytte ut filtrene til TAN er lavere enn 0.10. 0,19 : Bytt ut olje, oljefilter og filtertørker. Kontroller med jevne mellomrom. Viktig informasjon angående anvendt kuldemedium Inneholder fluorholdige klimagasser. Ikke slipp ut gass i miljøet. Type kuldemedium: R410A GWP(1) verdi: 2087,5 (1)GWP = Global Warming Potential (Global potensiell oppvarming) Nødvendig mengde kuldemedium for standard funksjon er oppført på enhetens navneplate. Reell mengde med kuldemedium lastet på enheten er oppført på en sølvstang inne i det elektriske panelet. Avhengig av Europeiske eller lokale lover kan det være nødvendig å utføre periodiske kontroller for å finne frem til eventuelle lekkasjer av kuldemedium.EIMAC00808-16EU - 139 Instruksjon for fabrikk- og feltfylte enheter (Viktig informasjon angående anvendt kuldevæske) Kjølemediesystemet vil bli fylt med fluorholdige klimagasser. Ikke slipp ut gassene i miljøet. 1 Fyllt ut produktets kjølevæskeetikett med merkeblekk i henhold til følgende instruksjoner: - kjølevæskenivået for hver krets (1; 2; 3) - totalt kjølevæskenivå (1 + 2 + 3) - regn ut klimagassutslippet ved hjelp av følgende formel: Kjølevæskens GWP-verdi x totalt kjølevæskenivå (i kg) / 1000

a Inneholder fluorholdige klimagasser b Kretsnummer c Fabrikkfylt d Feltfylt e Kjølevæskenivå for hver krets (i henhold til antall kretser) f Totalt kjølevæskenivå g Totalt kjølevæskenivå (Fabrikk + felt) h Klimagassutslipp for det totale kjølevæskenivået uttrykt i tonn CO²-ekvivalent m Kjølemiddeltype n GWP = global potensiell oppvarming p Enhetens serienummer 2 Den utfylte etiketten må være festet på innsiden av det elektriske panelet. Regelmessige inspeksjoner etter lekkasjer av kjølemidler kan være påbudt avhengig av europeisk eller lokal lovgivning. Vennligst ta kontakt med din loke forhandler for mer informasjon. MERKNAD I Europa brukes klimagassutslipp for systemets totale kjølevæskenivå (uttrykt i tonn CO

-ekvivalent) brukes til å fastslå vedlikeholdsintervallene. Følg gjeldende lover og bestemmelser. Formel for å beregne klimagassutslipp: Kjølevæskens GWP-verdi x totalt kjølevæskenivå (i kg) / 1000 Bruk GWP-verdien som nevnes på klimagassetiketten. Denne GWP-verdien er basert på IPCCs 4. vurderingsrapport. GWP-verdien som nevnes i brukerhåndboken kan være utdatert (dvs. basert på IPCCs 3. vurderingsrapport)EIMAC00808-16EU - 140 Vennligst ta kontakt med din lokale forhandler for mer informasjon. Kassering Enheten er laget av metall, plastikk og elektroniske deler. Alle disse delene må kasseres i overensstemmelse med lokale forskrifter angående avfallshåndtering. Blybatterier må samles inn og sendes til spesielle miljøvernstasjoner. Olje må samles opp og sendes til spesielle miljøvernstasjoner. Denne veiledningen utgjør en teknisk hjelp og tilsvarer ikke et bindende tilbud. Innholdet kan ikke helt og holdent anses som fullstendig, presist og pålitelig. Alle data og spesifiseringer denne inneholder, kan endres uten forvarsel. Data meddelt under ordren vil bli ansett som endelige. Produsenten fraskriver seg et hvert ansvar for eventuelle direkte eller indirekte skader, i begrepets videste forstand, som en følge av eller i forbindelse med bruk og/eller tolkning av denne veiledningen. Vi forbeholder oss retten til å utføre endringer på prosjektet og strukturen når som helst uten forvarsel. Som en følge av dette er ikke bildet på forsiden bindende.D-EIMAC00808-16EU – 141
