ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ POWX0041LI PowerPlus

5.4 Χρήση και φροντίδα των ηλεκτρικών εργαλείων ................................................. 5

7.5 επιλογεας εμπρος/πισω (επιλογεας αριστερης/δεξιας περιστροφης) (4) ........... 7

8.2 Για να τοποθετήσετε ή να αφαιρέσετε την μπαταρία ........................................... 8

8.2.1 Για να αφαιρέσετε την μπαταρία .............................................................................. 8

8.2.2 Για να τοποθετήσετε την μπαταρία ........................................................................... 9

8.3 Εισαγωγή και αφαίρεση μυτών κατσαβιδιού και τρυπανιού............................... 9

8.3.1 Εισαγωγή μυτών κατσαβιδιού/τρυπανιού ................................................................. 9

8.3.2 Αφαίρεση μυτών κατσαβιδιού/τρυπανιού ................................................................. 9POWX0041LI EL Copyright © 2021 VARO Σ ε λ ί δ α | 2 www.varo.com

8.3.3 Ενσωματωμένη μαγνητική βάση τοποθέτησης μύτης (Εικ. 1) ................................... 9

8.4 Γενικές συμβουλές για τη διάτρηση ..................................................................... 9

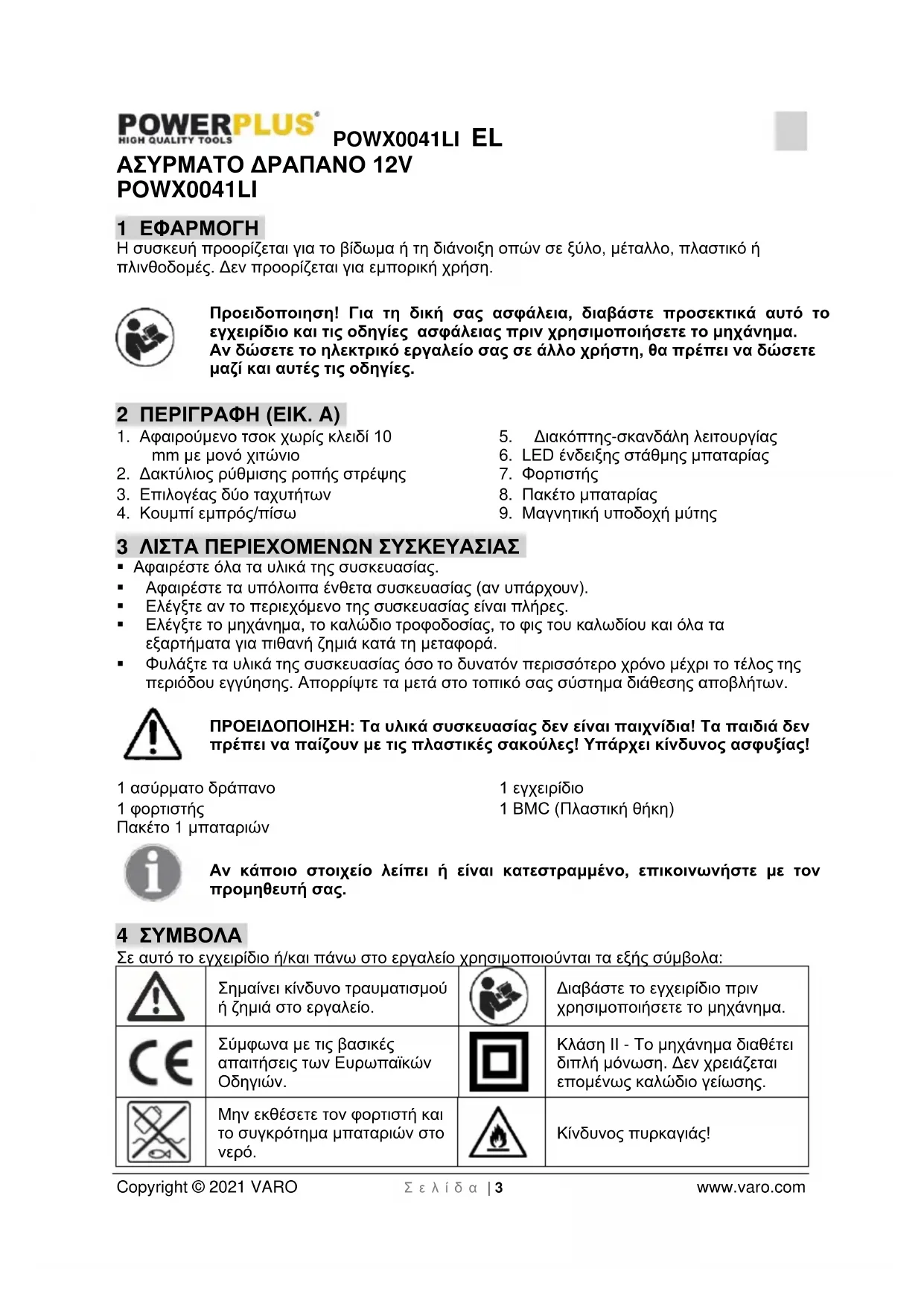

Copyright © 2021 VARO Σ ε λ ί δ α | 3 www.varo.com ΑΣΥΡΜΑΤΟ ΔΡΑΠΑΝΟ 12V POWX0041LI 1 ΕΦΑΡΜΟΓΗ Η συσκευή προορίζεται για το βίδωμα ή τη διάνοιξη οπών σε ξύλο, μέταλλο, πλαστικό ή πλινθοδομές. Δεν προορίζεται για εμπορική χρήση. Προειδοποιηση! Για τη δική σας ασφάλεια, διαβάστε προσεκτικά αυτό το εγχειρίδιο και τις οδηγίες ασφάλειας πριν χρησιμοποιήσετε το μηχάνημα. Αν δώσετε το ηλεκτρικό εργαλείο σας σε άλλο χρήστη, θα πρέπει να δώσετε μαζί και αυτές τις οδηγίες. 2 ΠΕΡΙΓΡΑΦΗ (ΕΙΚ. A)

1. Αφαιρούμενο τσοκ χωρίς κλειδί 10

2. Δακτύλιος ρύθμισης ροπής στρέψης

3. Επιλογέας δύο ταχυτήτων

4. Κουμπί εμπρός/πίσω

5. Διακόπτης-σκανδάλη λειτουργίας

6. LED ένδειξης στάθμης μπαταρίας

9. Μαγνητική υποδοχή μύτης

3 ΛΙΣΤΑ ΠΕΡΙΕΧΟΜΕΝΩΝ ΣΥΣΚΕΥΑΣΙΑΣ

• Αφαιρέστε όλα τα υλικά της συσκευασίας.

• Αφαιρέστε τα υπόλοιπα ένθετα συσκευασίας (αν υπάρχουν).

• Ελέγξτε αν το περιεχόμενο της συσκευασίας είναι πλήρες.

• Ελέγξτε το μηχάνημα, το καλώδιο τροφοδοσίας, το φις του καλωδίου και όλα τα εξαρτήματα για πιθανή ζημιά κατά τη μεταφορά.

• Φυλάξτε τα υλικά της συσκευασίας όσο το δυνατόν περισσότερο χρόνο μέχρι το τέλος της περιόδου εγγύησης. Απορρίψτε τα μετά στο τοπικό σας σύστημα διάθεσης αποβλήτων. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τα υλικά συσκευασίας δεν είναι παιχνίδια! Τα παιδιά δεν πρέπει να παίζουν με τις πλαστικές σακούλες! Υπάρχει κίνδυνος ασφυξίας! 1 ασύρματο δράπανο 1 φορτιστής Πακέτο 1 μπαταριών 1 εγχειρίδιο 1 BMC (Πλαστική θήκη) Αν κάποιο στοιχείο λείπει ή είναι κατεστραμμένο, επικοινωνήστε με τον προμηθευτή σας. 4 ΣΥΜΒΟΛΑ Σε αυτό το εγχειρίδιο ή/και πάνω στο εργαλείο χρησιμοποιούνται τα εξής σύμβολα:

Σημαίνει κίνδυνο τραυματισμού ή ζημιά στο εργαλείο.

Διαβάστε το εγχειρίδιο πριν χρησιμοποιήσετε το μηχάνημα.

Σύμφωνα με τις βασικές απαιτήσεις των Ευρωπαϊκών

Κλάση II - Το μηχάνημα διαθέτει διπλή μόνωση. Δεν χρειάζεται επομένως καλώδιο γείωσης.

Μην εκθέσετε τον φορτιστή και το συγκρότημα μπαταριών στο

Κίνδυνος πυρκαγιάς!POWX0041LI EL Copyright © 2021 VARO Σ ε λ ί δ α | 4 www.varo.com

Χρησιμοποιείτε τον φορτιστή μπαταριών μόνο σε εσωτερικό

Μην εκθέσετε τον φορτιστή και το συγκρότημα μπαταριών σε υψηλή θερμοκρασία. 5 ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΑ ΗΛΕΚΤΡΙΚΑ

Διαβάστε όλες τις προειδοποιήσεις και οδηγίες. Η μη τήρηση των προειδοποιήσεων και οδηγιών μπορεί να αποτελέσει αιτία ηλεκτροπληξίας, πυρκαγιάς ή/και σοβαρού τραυματισμού. Φυλάξτε τις προειδοποιήσεις και οδηγίες ασφάλειας για μελλοντική χρήση. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιήσεις αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν με ρεύμα (με καλώδιο) ή με μπαταρία (χωρίς καλώδιο, επαναφορτιζόμενα).

• Διατηρείτε τον χώρο εργασίας σας καθαρό και καλά φωτισμένο. Η ακαταστασία και ο ελλιπής φωτισμός στον χώρο εργασίας δημιουργούν συνθήκες για ατυχήματα.

• Μην εργάζεστε με ηλεκτρικά εργαλεία σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, π.χ. όπου υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες που μπορούν να δημιουργήσουν ανάφλεξη της σκόνης ή των ατμών.

• Κατά τη διάρκεια της χρήσης του ηλεκτρικού εργαλείου, φροντίστε ώστε να μην πλησιάζουν κοντά παιδιά και άλλα άτομα. Αν αποσπαστεί η προσοχή σας μπορεί να χάσετε τον έλεγχο του εργαλείου.

5.2 Ηλεκτρική ασφάλεια

Ελέγχετε πάντα αν η ισχύς τροφοδοσίας αντιστοιχεί στην τάση που αναγράφεται στην πλακέτα χαρακτηριστικών.

• Το φις των ηλεκτρικών εργαλείων πρέπει να ταιριάζει στην πρίζα. Μην κάνετε κανενός είδους τροποποίηση στο φις. Μη χρησιμοποιείτε προσαρμοστικά φις στα γειωμένα ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί τροποποιήσεις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο θανατηφόρας ηλεκτροπληξίας.

• Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες, όπως σωλήνες, καλοριφέρ, κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, αυξάνεται ο κίνδυνος θανατηφόρας ηλεκτροπληξίας.

• Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή την υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο θανατηφόρας ηλεκτροπληξίας.

• Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιήσετε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το εργαλείο από την πρίζα. Έχετε το καλώδιο μακριά από εστίες θερμότητας, λάδια, κοφτερές ακμές η κινούμενα εξαρτήματα. Τα χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

• Όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο σε εξωτερικό χώρο, χρησιμοποιείτε καλώδιο προέκτασης κατάλληλο για χρήση σε εξωτερικό χώρο. Η χρήση καλωδίου προέκτασης κατάλληλου για χρήση σε εξωτερικό χώρο μειώνει τον κίνδυνο ηλεκτροπληξίας.

• Αν είναι απαραίτητο να χρησιμοποιήσετε ένα ηλεκτρικό εργαλείο σε μέρος όπου υπάρχει υγρασία, η τροφοδοσία του θα πρέπει να γίνει από ρεύμα που προστατεύεται από συσκευή παραμένοντος ρεύματος (RCD). Η χρήση μιας συσκευής RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.POWX0041LI EL Copyright © 2021 VARO Σ ε λ ί δ α | 5 www.varo.com

5.3 Ατομική ασφάλεια

• Να είστε προσεκτικοί. Προσέχετε αυτό που κάνετε και χρησιμοποιείτε κοινή λογική στην εργασία σας με ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ένα ηλεκτρικό εργαλείο αν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμάκων. Μία στιγμή απροσεξίας, κατά τη διάρκεια χρήσης του εργαλείου, μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

• Χρησιμοποιείτε εξοπλισμό ασφάλειας. Φοράτε πάντα προστατευτικά γυαλιά. Η χρήση εξοπλισμού ασφάλειας, όπως μάσκα σκόνης, αντιολισθητικά παπούτσια, κράνος ή ωτασπίδες όποτε χρειάζεται, ελαττώνει τον κίνδυνο τραυματισμού.

• Αποφεύγετε την τυχαία εκκίνηση του μηχανήματος. Βεβαιώνεστε ότι ο διακόπτης βρίσκεται στη θέση OFF (κλειστός) πριν συνδέσετε το φις στην πρίζα. Αν κατά τη μεταφορά του μηχανήματος έχετε το δάχτυλό σας πάνω στον διακόπτη ή συνδέσετε το μηχάνημα στην πρίζα όταν ο διακόπτης είναι στη θέση ON (ανοικτός), αυξάνετε τις πιθανότητες ατυχήματος.

• Πριν θέσετε σε λειτουργία το μηχάνημα, αφαιρείτε τα ρυθμιστικά εργαλεία και τα μηχανικά κλειδιά. Ένα εργαλείο ή μηχανικό κλειδί που έχει μείνει πάνω σε ένα περιστρεφόμενο εξάρτημα του μηχανήματος, μπορεί να οδηγήσει σε τραυματισμό.

• Μην προεκτείνεστε πολύ. Πατάτε πάντα σταθερά κάτω. Έτσι θα μπορείτε να ελέγχετε καλύτερα το εργαλείο σε απροσδόκητες καταστάσεις.

• Φοράτε κατάλληλα ρούχα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Προσέχετε ώστε τα μαλλιά, τα ρούχα και τα γάντια σας να μην πλησιάζουν στο εργαλείο. Τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν στα κινούμενα εξαρτήματα.

• Αν υπάρχουν συσκευές εξαγωγής σκόνης για σύνδεση στο μηχάνημα, φροντίστε να τις συνδέσετε και να τις χρησιμοποιήσετε σωστά. Η χρήση τέτοιων συσκευών μειώνει τους κινδύνους που σχετίζονται με τη σκόνη.

5.4 Χρήση και φροντίδα των ηλεκτρικών εργαλείων

• Μην περιμένετε από το εργαλείο να κάνει περισσότερα από όσα μπορεί. Χρησιμοποιείτε το κατάλληλο ηλεκτρικό εργαλείο για την εργασία σας. Ένα ηλεκτρικό εργαλείο θα κάνει καλύτερα και ασφαλέστερα τη δουλειά του αν χρησιμοποιείται για τον σκοπό για τον οποίο προορίζεται.

• Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο αν ο διακόπτης είναι ελαττωματικός. Ένα ηλεκτρικό εργαλείο με χαλασμένο διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί.

• Πριν κάνετε ρυθμίσεις, αλλάξετε εξαρτήματα ή αποθηκεύσετε το εργαλείο, αποσυνδέετε το φις από την πρίζα. Αυτά τα προληπτικά μέτρα μειώνουν το ενδεχόμενο της τυχαίας εκκίνησης του εργαλείου.

• Φυλάσσετε το ηλεκτρικο εργαλείο, όταν δεν το χρησιμοποιείτε, σε χώρους όπου δεν πλησιάζουν παιδιά και μην επιτρέπετε τη χρήση του από άτομα που δεν είναι εξοικειωμένα με αυτό ή δεν έχουν διαβάσει τις οδηγίες χρήσης. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άτομα που δεν έχουν σχετική εμπειρία.

• Τα ηλεκτρικά εργαλεία χρειάζονται συντήρηση. Ελέγχετε μήπως τα κινούμενα εξαρτήματα είναι κακώς ευθυγραμμισμένα ή μπλοκαρισμένα, μήπως υπάρχουν εξαρτήματα σπασμένα ή ζημιές, και οτιδήποτε άλλο μπορεί να επηρεάσει τη λειτουργία του εργαλείου. Αν το εργαλείο πάθει ζημιά, θα πρέπει να επισκευαστεί. Πολλά ατυχήματα συμβαίνουν λόγω της κακής συντήρησης των ηλεκτρικών εργαλείων.

• Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Αν τα εργαλεία κοπής συντηρούνται σωστά και έχουν αιχμηρές λεπίδες, υπάρχουν λιγότερες πιθανότητες να μπλοκάρουν και ο χειρισμός τους είναι ευκολότερος.

• Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, τα εξαρτήματα τα κοπτικά εργαλεία κλπ. σύμφωνα με αυτές τις οδηγίες και σύμφωνα με τον τρόπο χρήσης για τον οποίο είναι σχεδιασμένο αυτό το είδος εργαλείου, λαμβάνοντας επίσης υπόψη τις συνθήκες εργασίας και την εργασία που θέλετε να κάνετε. Η χρήση των ηλεκτρικών εργαλείων για άλλο σκοπό ή με άλλο τρόπο, εκτός από αυτούς για τους οποίους είναι σχεδιασμένο , μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.POWX0041LI EL Copyright © 2021 VARO Σ ε λ ί δ α | 6 www.varo.com

• Το σέρβις του ηλεκτρικού εργαλείου σας πρέπει να γίνεται μόνο από εξειδικευμένο τεχνικό προσωπικό και να χρησιμοποιούνται μόνο γνήσια ανταλλακτικά. Έτσι εξασφαλίζεται ότι θα λειτουργεί σύμφωνα με τα απαιτούμενα πρότυπα ασφαλείας. 6 ΕΠΙΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΜΠΑΤΑΡΙΕΣ ΚΑΙ

• Μην επιχειρήσετε ποτέ να την ανοίξετε, για κανένα λόγο.

• Μην την αποθηκεύετε σε χώρους όπου η θερμοκρασία μπορεί να υπερβεί τους 40 °C.

• Να τη φορτίζετε μόνο σε θερμοκρασία περιβάλλοντος μεταξύ 4 °C και 40 °C.

• Φυλάσσετε τις μπαταρίες σας σε δροσερό και ξηρό μέρος (5 °C-20 °C). Μην αποθηκεύσετε ποτέ τις μπαταρίες αποφορτισμένες.

• Είναι καλύτερο για τις μπαταρίες ιόντων λιθίου να αποφορτίζονται και να τις επαναφορτίζονται τακτικά (τουλάχιστον 4 φορές το χρόνο). Η ιδανική φόρτιση για μακροπρόθεσμη αποθήκευση της μπαταρίας σας ιόντων λιθίου είναι στο 40% της χωρητικότητάς της.

• Η φόρτιση πρέπει να γίνεται μόνο με το φορτιστή που παρέχεται με το εργαλείο.

• Όσον αφορά την απόρριψη των μπαταριών, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα «Προστασία του περιβάλλοντος».

• Μην τις βραχυκυκλώνετε. Εάν γίνει σύνδεση μεταξύ του θετικού (+) και αρνητικού (-) πόλου είτε άμεσα είτε λόγο επαφής με μεταλλικά αντικείμενα, η μπαταρία θα βραχυκυκλώσει και ένα ισχυρό ρεύμα θα εκλυθεί προκαλώντας αύξηση της θερμοκρασίας η οποία μπορεί να οδηγήσει σε ρήξη του περιβλήματος ή φωτιά.

• Μη θερμαίνετε. Εάν θερμάνετε τις μπαταρίες σε θερμοκρασία άνω των 100°C, οι διαχωριστές σφράγισης και μόνωσης και άλλα πολυμερή συστατικά μπορεί να υποστούν βλάβη προκαλώντας διαρροή ηλεκτρολυτών και/ή εσωτερικό βραχυκύκλωμα με αποτέλεσμα αύξηση της θερμοκρασίας η οποία μπορεί να οδηγήσει σε ρήξη του περιβλήματος ή φωτιά. Επιπροσθέτως, μην πετάτε τις μπαταρίες στη φωτιά, ενδέχεται να προκληθεί έκρηξη και/ή φωτιά.

• Σε περίπτωση έκθεσης σε ακραίες συνθήκες, η μπαταρία ενδέχεται να παρουσιάσει διαρροή. Αν παρατηρήσετε υγρά στην μπαταρία, ενεργήστε ως ακολούθως:

• Σκουπίστε προσεκτικά τα υγρά με ένα πανί. Αποφύγετε την επαφή με το δέρμα.

• Σε περίπτωση επαφής με το δέρμα ή τα μάτια, ακολουθήστε τις παρακάτω οδηγίες: o Ξεβγάζετε αμέσως με νερό. Εξουδετερώστε το υγρό με ένα ελαφρό οξύ, όπως λεμόνι ή ξύδι. o Σε περίπτωση επαφής με τα μάτια, ξεπλύνετε με άφθονο καθαρό νερό για τουλάχιστον 10 λεπτά. Συμβουλευτείτε γιατρό. Υπάρχει κίνδυνος πυρκαγιάς! Αποφύγετε να βραχυκυκλώνετε τους πόλους μπαταρίας που έχει αποσυνδεθεί. Μην καίτε την μπαταρία.

• Χρησιμοποιήσετε μόνο τον παρεχόμενο φορτιστή για να φορτίσετε την μπαταρία

• Μην επιχειρήσετε ποτέ να επαναφορτίσετε μη επαναφορτιζόμενες μπαταρίες.

• Αντικαταστήστε αμέσως τα ελαττωματικά καλώδια.

• Μην τον εκθέτετε σε νερό.

• Μην ανοίγετε το φορτιστή.

• Μην επιχειρήσετε να διερευνήσετε το εσωτερικό του φορτιστή.

• Ο φορτιστής προορίζεται μόνο για χρήση σε εσωτερικούς χώρους.POWX0041LI EL Copyright © 2021 VARO Σ ε λ ί δ α | 7 www.varo.com 7 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

7.1 Μπαταρία ιόντων λιθίου (8)

Πλεονεκτήματα μπαταριών ιόντων λιθίου:

• Οι μπαταρίες ιόντων λιθίου έχουν μεγαλύτερη αναλογία χωρητικότητας/βάρους (περισσότερη ισχύς με λιγότερο βάρος, πιο συμπαγής μπαταρία)

• Χωρίς φαινόμενο μνήμης (η απώλεια της χωρητικότητας μετά από αρκετούς κύκλους φόρτισης/αποφόρτισης) όπως άλλοι τύποι μπαταριών. (νικελίου-καδμίου, νικελίου- μετάλλου...) .

• Περιορισμένη εκφόρτιση μπαταρίας. (ανατρέξτε επίσης στο κεφάλαιο: Φύλαξη)

7.2 Τσοκ χωρίς κλειδί (1)

Το δράπανό σας διαθέτει τσοκ χωρίς κλειδί που επιτρέπει εύκολη τοποθέτηση και αφαίρεση μυτών/εξαρτημάτων. Το τσοκ διαιρείται σε δύο τμήματα. Το πίσω μέρος λέγεται κολάρο και το μπροστινό μέρος σώμα του εργαλείου. Για να ανοίξετε και να κλείσετε το τσοκ χωρίς κλειδί, πιάστε και κρατήστε το κολάρο του τσοκ με το ένα χέρι και περιστρέψτε το σώμα του τσοκ με το άλλο χέρι. Τα βέλη πάνω στο τσοκ δείχνουν σε ποια κατεύθυνση να περιστρέψετε το σώμα του τσοκ για να ΠΙΑΣΤΕΙ (σφιχτεί) ή απελευθερωθεί (απασφαλιστεί) η μύτη του τρυπανιού. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην κρατάτε το σώμα του τσοκ με το ένα χέρι και χρησιμοποιείτε την ισχύ του δραπάνου για να σφίξετε ή να ξεσφίξετε τις σιαγόνες του τσοκ. Το σώμα του τσοκ μπορεί να γλιστρήσει και το χέρι σας να έρθει σε επαφή με περιστρεφόμενο εξάρτημα. Κάτι τέτοιο μπορεί να προκαλέσει ατύχημα με αποτέλεσμα τον τραυματισμό.

• Το κύριο τμήμα του τσοκ σας μπορεί να αφαιρεθεί για την άμεση εισαγωγή μύτης στη μαγνητική βάση.

7.3 Δακτύλιος ρύθμισης ροπής (2)

Το δράπανο έχει ένα δακτύλιο ρύθμισης ροπής. Σας επιτρέπει να επιλέγετε την επιθυμητή ροπή ανάλογα με την εργασία που πρόκειται να εκτελέσετε (κάρφωμα διαφορετικών ειδών από βίδες σε διαφορετικά υλικά). Η σωστή ρύθμιση εξαρτάται από τον τύπο του υλικού και το μέγεθος της βίδας που χρησιμοποιείτε. ΓΙΑ ΝΑ ΡΥΘΜΙΣΕΤΕ ΤΗ ΡΟΠΗ ΣΤΡΕΨΗΣ: Εντοπίστε την ένδειξη "21+1" της ρύθμισης της ροπής στρέψης που βρίσκεται στο μπροστινό μέρος του δραπάνου. Περιστρέψτε τον δακτύλιο ρύθμισης (2) στην επιθυμητή θέση. Όσο μικρότερος είναι ο αριθμός, τόσο χαμηλότερη είναι η ροπή στρέψης. Όσο μεγαλύτερος είναι ο αριθμός, τόσο υψηλότερη είναι η ροπή στρέψης.

7.4 Διακόπτης ON/OFF (5)

Για να θέσετε σε λειτουργία το δράπανό σας, πιέστε τον διακόπτη-σκανδάλη. Για να διακόψετε τη λειτουργία του, απελευθερώστε τον διακόπτη-σκανδάλη. Ο διακόπτης σκανδάλης μπορεί να κλειδώσει στη θέση OFF. Αυτή η δυνατότητα βοηθάει να μειωθεί η πιθανότητα τυχαίας εκκίνησης όταν το εργαλείο δεν βρίσκεται σε χρήση.

7.5 επιλογεας εμπρος/πισω (επιλογεας αριστερης/δεξιας περιστροφης) (4)

Το δράπανο έχει έναν επιλογέα εμπρός/πίσω ο οποίος βρίσκεται πάνω από τον διακόπτη

• F(Forward) (Προς τα εμπρός): Πιέστε τον επιλογέα στη δεξιά πλευρά του μηχανήματος (προς την αριστερή πλευρά): το τρυπάνι γυρίζει προς τα δεξιά (προς τα εμπρός, σφίξιμο

• R(Reverse) (Αντίστροφα): Πιέστε τον επιλογέα στην αριστερή πλευρά του μηχανήματος (προς τη δεξιά πλευρά): το τρυπάνι γυρίζει προς τα αριστερά (αντίστροφα, λασκάρισμα βίδας).POWX0041LI EL Copyright © 2021 VARO Σ ε λ ί δ α | 8 www.varo.com ΠΡΟΣΟΧΗ: Για να αποφύγετε να πάθει ζημιά το κιβώτιο ταχυτήτων, περιμένετε πάντα το τσοκ να σταματήσει τελείως πριν να αλλάξετε κατεύθυνση περιστροφής ή να επιλέξετε άλλη ταχύτητα (HI-LO). Για να σταματήσετε το εργαλείο, απελευθερώστε τον διακόπτη-σκανδάλη.

7.6 Επιλογέας ταχύτητας (3)

Το ασύρματο δράπανο έχει γρανάζι δύο ταχυτήτων, και έχουν σχεδιαστεί για διάτρηση ή βίδωμα σε LO (χαμηλή) ή HI (υψηλή). Ένας συρόμενος διακόπτης βρίσκεται στο πάνω μέρος του δράπανου για να επιλέξετε LO (1) (χαμηλή) ή HI (2) (υψηλή) ταχύτητα. Η χαμηλή ταχύτητα (LO) χρησιμοποιείται σε συνδυασμό με τη ρύθμιση της ροπής για βίδωμα και ξεβίδωμα βιδών και για διάτρηση με μεγαλύτερη διάμετρο. Η υψηλή ταχύτητα (HI) χρησιμοποιείται μόνο για τη διάτρηση (ποτέ για βίδωμα, καθώς αυτό μπορεί να κάνει ζημιά στο εργαλείο).

Το ασύρματο δράπανο είναι εξοπλισμένο με μαλακή λαβή TPR και προστατευτικά μέρη. Το TPR (θερμοπλαστικό ελαστικό) είναι ελαστικό, αποσβεστικό κραδασμών και φιλικό προς το περιβάλλον (ανακυκλώσιμο) 8 (ΠΡΟ)ΛΕΙΤΟΥΡΓΙΑ

8.1 Φόρτιση μπαταρίας

Χρησιμοποιείτε μόνο τον φορτιστή μπαταρίας που παρέχεται με το εργαλείο σας. Μόνο αυτό το είδος φορτιστών μπαταρίας ταιριάζει στην μπαταρία ιόντων λιθίου του ηλεκτρικού εργαλείου

Σημείωση: Η μπαταρία παραδίδεται μερικώς φορτισμένη. Για να εξασφαλίσετε την πλήρη ισχύ της μπαταρίας πρέπει να τη φορτίσετε στο φορτιστή πριν τη χρησιμοποιήσετε για πρώτη φορά. Η μπαταρία ιόντων λιθίου μπορεί να φορτιστεί ανά πάσα στιγμή, χωρίς να μειωθεί η διάρκεια της ωφέλιμης ζωής της. Η διακοπή της φόρτισης δεν βλάπτει την μπαταρία. Διαδικασία φόρτισης 1 ώρα:

• Συνδέστε τον φορτιστή στην πρίζα. Θα ανάψει το πράσινο LED και το κόκκινο θα παραμείνει σβηστό. .

• Τοποθετήστε την μπαταρία στον φορτιστή. Το πράσινο LED θα σβήσει και θα ανάψει το

• Όταν η μπαταρία φορτιστεί πλήρως (μετά από 1 ώρα), θα ανάψει πάλι το πράσινο LED και το κόκκινο LED θα σβήσει

• Τα ενδεικτικά LED της μπαταρίας στο εργαλείο (κίτρινο, πράσινο, κόκκινο) θα δείχνουν την κατάσταση της μπαταρίας κατά 'όταν πατιέται ο διακόπτης-σκανδάλη λειτουργίας (5). Όταν μόνο το κόκκινο LED είναι αναμμένο, σημαίνει ότι η μπαταρία χρειάζεται φόρτιση.

8.2 Για να τοποθετήσετε ή να αφαιρέσετε την μπαταρία

8.2.1 Για να αφαιρέσετε την μπαταρία

Πιέστε και τα δύο κουμπιά απελευθέρωσης της μπαταρίας και τραβήξτε απαλά την μπαταρία έξω από το δράπανο.POWX0041LI EL Copyright © 2021 VARO Σ ε λ ί δ α | 9 www.varo.com

8.2.2 Για να τοποθετήσετε την μπαταρία

Κρατήστε το δράπανο όρθιο με το ένα χέρι και την μπαταρία με το άλλο χέρι. Πιέζοντας με τα δύο δάχτυλα τα κουμπιά απελευθέρωσης της μπαταρίας, βάλτε μέσα την μπαταρία μέχρι να ασφαλιστεί στη θέση της με ένα κλικ. Μη χρησιμοποιείτε υπερβολική δύναμη όταν βάζετε μέσα την μπαταρία. Αν η μπαταρία δεν σύρεται μέσα εύκολα, σημαίνει ότι δεν έχει τοποθετηθεί σωστά. Είναι επίσης πιθανόν να έχει πάθει ζημιά η μπαταρία, οι ακροδέκτες της ή το

8.3 Εισαγωγή και αφαίρεση μυτών κατσαβιδιού και τρυπανιού

8.3.1 Εισαγωγή μυτών κατσαβιδιού/τρυπανιού

Κλειδώστε τη σκανδάλη τοποθετώντας τον επιλογέα περιστροφής στην κεντρική θέση. Ανοίξτε ή κλείστε τις σιαγόνες μέχρις ότου το άνοιγμα να είναι ελαφρά μεγαλύτερο από το μέγεθος της λεπίδας που σκοπεύετε να χρησιμοποιήσετε. Επίσης, σηκώστε λίγο το μπροστινό μέρος του δράπανου έτσι ώστε να μην πέσει η λεπίδα από τις σιαγόνες. Εισαγάγετε τη λεπίδα του δράπανου απευθείας στο τσοκ σε όλο το μήκος των σιαγόνων όπως φαίνεται στο. Σφίξτε τις σιαγόνες στη λεπίδα του δράπανου. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε ότι εισαγάγατε τη λεπίδα του δράπανου απευθείας στις σιαγόνες. Μην εισαγάγετε τη λεπίδα του δράπανου στις σιαγόνες σε γωνία, κάτι τέτοιο θα μπορούσε να έχει ως αποτέλεσμα την αποβολή της λεπίδας από το δράπανο και την πρόκληση σοβαρού τραυματισμού ή ζημιά στο τσοκ.

8.3.2 Αφαίρεση μυτών κατσαβιδιού/τρυπανιού

Κλειδώστε τη σκανδάλη τοποθετώντας τον επιλογέα περιστροφής στην κεντρική θέση. Χαλαρώστε στη λεπίδα του δράπανου. Σημείωση: Περιστρέψτε το σώμα του τσοκ στην κατεύθυνση του βέλους που είναι σημειωμένο με την ένδειξη Release για να χαλαρώσετε τις σιαγόνες . Μη χρησιμοποιείτε κλειδί για να σφίξετε ή να χαλαρώσετε τις σιαγόνες. Αφαιρέστε τη λεπίδα του δράπανου από τις σιαγόνες.

8.3.3 Ενσωματωμένη μαγνητική βάση τοποθέτησης μύτης (Εικ. 1)

• Το ασύρματο δραπανοκατσάβιδο διαθέτει ενσωματωμένη μαγνητική βάση (b) για τοποθέτηση μύτης ¼".

• Για να τη χρησιμοποιήσετε, αφαιρέστε το τσοκ του δραπάνου ταχείας αλλαγής (1) πιέζοντας το πίσω χιτώνιό του (a) προς το τσοκ του δραπάνου.

• Τώρα μπορείτε να συνδέσετε μια κατάλληλη μύτη στην ενσωματωμένη μαγνητική βάση τοποθέτησης μύτης (b).

• Για να τοποθετήσετε και πάλι το τσοκ του δραπάνου, συνδέστε το στη βάση τοποθέτησης μύτης και γυρίστε το ελαφρά μέχρι να μπορέσει να ωθηθεί μέσα πλήρως. Ασφαλίστε το τσοκ του δραπάνου στη θέση του πιέζοντας το χιτώνιό του (a) προς το μηχάνημα.

8.4 Γενικές συμβουλές για τη διάτρηση

8.4.1 Διάτρηση σε όλα τα υλικά

Χρησιμοποιείτε πάντα αιχμηρές μύτες τρυπανιού. Σημαδεύετε το σημείο όπου θέλετε να ανοίξετε τρύπα. Ξεκινάτε το άνοιγμα της τρύπα με χαμηλή ταχύτητα. Μειώνετε την πίεση που ασκείτε στο δράπανο όταν η μύτη του τρυπανιού πρόκειται να εισέλθει στο υλικό.POWX0041LI EL Copyright © 2021 VARO Σ ε λ ί δ α | 10 www.varo.com

8.4.2 Διάτρηση σε μέταλλο

Αν το υλικό είναι λεπτό, στηρίζετέ το με ένα κομμάτι άχρηστου ξύλου. Χρησιμοποιείτε έναν ζουμπά για να σημαδέψετε τη θέση της τρύπας. Αν θέλετε να ανοίξετε μεγάλη τρύπα, χρησιμοποιήστε πρώτα μια μύτη τρυπανιού μικρού μεγέθους για να δημιουργήσετε μια τρύπα- οδηγό, και μετά τη μύτη του απαιτούμενου μεγέθους. Χρησιμοποιείτε μόνο μύτες τρυπανιού από ατσάλι υψηλής ταχύτητας (HSS) ή αυτές που συνιστώνται για χρήση σε μέταλλο. Για διάτρηση σε σίδερο ή ατσάλι, μη χρησιμοποιείτε λιπαντικό αλλά αποσύρετε τακτικά το δράπανο για να το βοηθήσετε να κρυώσει.

8.4.3 Διάτρηση σε ξύλο

Σημαδεύετε το σημείο όπου θέλετε να ανοίξετε τρύπα με ένα ζουμπά ή καρφί. Για να αποφεύγετε το σχίσιμο του ξύλου, είτε τοποθετείτε ένα κομμάτι άχρηστου ξύλου πίσω από το τεμάχιό σας εργασίας είτε συνεχίζετε την τρύπα από το πίσω μέρος του ξύλου όταν η μύτη του τρυπανιού εισέλθει στην αρχή. 9 ΣΥΝΤΗΡΗΣΗ

Αυτό το εργαλείο έχει σχεδιαστεί έτσι ώστε να λειτουργεί για μεγάλο χρονικό διάστημα με την ελάχιστη δυνατή συντήρηση.

• Η αδιάλειπτη και κανονική λειτουργία του εργαλείου εξαρτάται από τη φροντίδα και τον τακτικό καθαρισμό. Να καθαρίζετε το εργαλείο χρησιμοποιώντας ένα υγρό ύφασμα.

• Ο φορτιστής σας δεν απαιτεί καμία συντήρηση εκτός από τον τακτικό καθαρισμό του, αποσυνδέστε τον πριν τον καθαρίσετε.

• Χρησιμοποιήστε μια μαλακή βούρτσα ή ένα στεγνό πανί.

• ΝΑ ΔΙΑΤΗΡΕΙΤΕ ΕΛΕΥΘΕΡΕΣ ΤΙΣ ΣΧΙΣΜΕΣ ΕΞΑΕΡΙΣΜΟΥ! Να ελέγχετε τακτικά τις σχισμές εξαερισμού για σκόνη ή άλλα υπολείμματα. Καθαρίστε με συμπιεσμένο αέρα (μέγιστο 3 bar) Μη χρησιμοποιείτε αποξεστικά καθαριστικά ή υγρά καθαρισμού που περιέχουν διαλύτες. Χρησιμοποιήσετε καθαρά υφάσματα για την αφαίρεση βρωμιάς, σκόνης άνθρακα, κτλ. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην αφήνετε υγρά φρένων, βενζίνη, προϊόντα με βάση το πετρέλαιο, διεισδυτικά έλαια, κτλ. να έρχονται σε επαφή με τα πλαστικά μέρη καθώς περιέχουν χημικά τα οποία θα μπορούσαν να φθείρουν, εξασθενίσουν ή να καταστρέψουν το πλαστικό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να φοράτε πάντα προστατευτικά γυαλιά με πλευρικά προστατευτικά καλύμματα όταν χρησιμοποιείτε πεπιεσμένο αέρα για να καθαρίσετε τα εργαλεία. Εάν η εργασία παράγει σκόνη, χρησιμοποιήσετε επίσης μια μάσκα για τη σκόνη. ΜΠΑΤΑΡΙΕΣ: Το συγκρότημα μπαταριών για αυτό το εργαλείο διαθέτει επαναφορτιζόμενη μπαταρία ιόντων λιθίου. Μην αποσυναρμολογείτε το συγκρότημα μπαταριών και προσπαθείτε να αντικαταστήσετε τις μπαταρίες στο εσωτερικό του.

Δώστε το εργαλείο σας για σέρβις σε εξειδικευμένο τεχνικό χρησιμοποιώντας μόνο πανομοιότυπα ανταλλακτικά. Αυτό θα εξασφαλίσει την ασφάλεια του ηλεκτρικού εργαλείου.POWX0041LI EL Copyright © 2021 VARO Σ ε λ ί δ α | 11 www.varo.com 10 ΦΥΛΑΞΗ Φυλάξτε το εργαλείο σε ένα καθαρό, στεγνό και χωρίς παγετό περιβάλλον. Αποθήκευση Μπαταρίας

• Αποθηκεύστε τις μπαταρίες σας σε δροσερό μέρος. Η βέλτιστη θερμοκρασία για μακροπρόθεσμη αποθήκευση της μπαταρίας ιόντων λιθίου είναι 2°C. (η απώλεια χωρητικότητας θα είναι μόνο 6% ετησίως σε σύγκριση με το 20% στους 25°C).

• Είναι καλύτερο να επαναφορτίζετε συχνά τις μπαταρίες ιόντων λιθίου. Η βέλτιστη μακροπρόθεσμη φόρτιση αποθήκευσης για τη μπαταρία ιόντων λιθίου είναι στο 40% της χωρητικότητάς της. 11 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ταχύτητα περιστροφής 0-350 / 0-1300 min-1 Μέγ. διάμετρος μύτης-τρυπανιού 10 mm Ονομαστική τάση DC (Un) 12 V Ισχύς μπαταρίας 1500 mAh Τύπος μπαταρίας Li-ion (Ιόντων λιθίου) Μέγ. ροπή στρέψης 25 Nm

Τσοκ χωρίς κλειδί 10 mm Θέσεις ροπής στρέψης 17+1

VDE Τάση/ρεύμα εξόδου φορτιστή

Χρόνος φόρτισης 1 H Ποσότητα μπαταριών

12 ΘΟΡΥΒΟΣ Τιμές εκπομπής θορύβου μετρημένες σύμφωνα με το σχετικό πρότυπο. (K=3) Στάθμη ηχητικής πίεσης LpA 83 dB (A) Στάθμη ηχητικής ισχύος LwA 94 dB (A) ΠΡΟΣΟΧΗ! Φοράτε ωτοασπίδες όταν η ηχητική πίεση είναι πάνω από 85 dB(A). aw (Κραδασμοί):

• Αυτό το προϊόν έχει εγγύηση για περίοδο 36 μηνών που ισχύει από την ημερομηνία αγοράς του πρώτου χρήστη.

• Αυτή η εγγύηση καλύπτει όλα τα ελαττώματα υλικών και κατασκευής. Δεν συμπεριλαμβάνει μπαταρίες, φορτιστές, ελαττωματικά εξαρτήματα που υπόκεινται σε φυσιολογική φθορά, όπως ρουλεμάν, καρβουνάκια, καλώδια και φις, ή αξεσουάρ όπως τρυπάνια, μύτες τρυπανιών, πριονόλαμες, κλπ., ζημιές ή ελαττώματα που προκύπτουν από κακή χρήση, ατυχήματα ή τροποποιήσεις, ούτε έξοδα μεταφοράς.

• Ζημιές ή/και ελαττώματα που προκύπτουν από κακή χρήση, επίσης δεν εμπίπτουν στους όρους αυτής της εγγύησης.

• Επίσης αποποιούμεθα κάθε ευθύνη για οποιονδήποτε σωματικό τραυματισμό προκληθεί από κακή χρήση του εργαλείου.

• Οι επισκευές πρέπει να γίνονται μόνο από εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών για εργαλεία Powerplus.

• Για περισσότερες πληροφορίες, μπορείτε πάντα να καλέσετε τον αριθμό 00 32 3 292 92

• Οποιαδήποτε μεταφορικά έξοδα θα επιβαρύνουν πάντα τον πελάτη, εκτός αν έχει συμφωνηθεί διαφορετικά γραπτώς.

• Εντούτοις, δεν μπορεί να εγερθεί καμία αξίωση εγγύησης αν η ζημιά του μηχανήματος είναι αποτέλεσμα παραμελημένης συντήρησης ή υπερφόρτωσης.

• Αποκλείεται κατηγορηματικά από την εγγύηση οποιαδήποτε ζημιά προκύψει από εισχώρηση υγρού, διείσδυση υπερβολικής ποσότητας σκόνης, εσκεμμένη ζημιά (σκόπιμα ή από μεγάλη απερισκεψία), ακατάλληλη χρήση (χρήση για σκοπούς για τους οποίους η συσκευή δεν είναι κατάλληλη), αδέξια χρήση (π.χ. αμέλεια τήρησης των οδηγιών που δίνονται στο εγχειρίδιο), ανεπιτήδεια συναρμολόγηση, πλήξη από κεραυνό, σφάλμα τάσης δικτύου ρεύματος. Αυτή η λίστα δεν είναι περιοριστική.

• Η αποδοχή αξιώσεων εγγύησης δεν μπορεί ποτέ να οδηγήσει σε παράταση της περιόδου εγγύησης ούτε σε έναρξη νέας περιόδου εγγύησης στην περίπτωση αντικατάστασης μιας

• Οι συσκευές ή τα εξαρτήματα που αντικαθίστανται βάσει εγγύησης, περιέρχονται στην κατοχή της Varo NV.

• Διατηρούμε το δικαίωμα να απορρίψουμε κάθε αξίωση όπου δεν είναι δυνατή η επιβεβαίωση της αγοράς ή δεν είναι σαφές εάν το προϊόν έχει συντηρηθεί σωστά. (Καθαρές οπές αερισμού, τακτική συντήρηση στα καρβουνάκια, κλπ.)

• Πρέπει να κρατήσετε την απόδειξη αγοράς ως τεκμήριο της ημερομηνίας αγοράς του

• Το μηχάνημά σας πρέπει να επιστραφεί στον προμηθευτή σας μη αποσυναρμολογημένο και σε αποδεκτά καθαρή κατάσταση, (μέσα στην αρχική του πλαστική συσκευασία, αν ισχύει για το προϊόν), συνοδευόμενο από την απόδειξη αγοράς.

• Πρέπει να φορτίζετε το εργαλείο σας τουλάχιστον 1 φορά τον μήνα για να εξασφαλίσετε τη βέλτιστη λειτουργία του. 14 ΠΕΡΙΒΑΛΛΟΝ Αν το μηχάνημά σας πρέπει να αντικατασταθεί μετά από παρατεταμένη χρήση, μην το πετάξετε στα οικιακά απορρίμματα, αλλά χρησιμοποιήστε έναν ασφαλή για το περιβάλλον τρόπο. Τα απορρίμματα που παράγονται από τα ηλεκτρικά μηχανήματα δεν πρέπει να αντιμετωπίζονται σαν τα οικιακά απορρίμματα. Προνοήστε για την ανακύκλωση εκεί όπου είναι διαθέσιμες οι κατάλληλες εγκαταστάσεις. Απευθυνθείτε στους τοπικούς φορείς ή τον αντιπρόσωπο για συμβουλές σχετικά με τη συλλογή και την απόρριψη.POWX0041LI EL Copyright © 2021 VARO Σ ε λ ί δ α | 13 www.varo.com

14.1 Συγκροτημα μπαταριων

Αυτό το προϊόν περιέχει ιόντα λιθίου. Για να διατηρήσετε τους φυσικούς πόρους, ανακυκλώστε το ή απορρίψτε τις μπαταρίες όπως ενδείκνυται. Οι κοινοτικοί, εθνικοί ή τοπικοί νόμοι τοπικοί μπορεί να απαγορεύουν την απόρριψη των μπαταριών ιόντων λιθίου σε κοινούς κάδους απορριμμάτων. Συμβουλευτείτε τις τοπικές αρχές διαχείρισης απορριμμάτων για να μάθετε αν υπάρχουν διαθέσιμες επιλογές ανακύκλωσης και/ή απόρριψης. 15 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ Η VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, δηλώνει ότι το κάτωθι Προϊόν: Ασύρματο δράπανο Εμπορικό σήμα: POWERplus Μοντέλο: POWX0041LI είναι σύμφωνο με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις των εφαρμοστέων Ευρωπαϊκών Οδηγιών, με βάση την εφαρμογή των ευρωπαϊκών εναρμονισμένων προτύπων. Οποιαδήποτε άνευ αδείας τροποποίηση της συσκευής καθιστά άκυρη αυτή τη δήλωση. Ευρωπαϊκές Οδηγίες (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής); 2014/30/EU 2006/42/ΕΚ 2011/65/EU Ευρωπαϊκά εναρμονισμένα πρότυπα (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής); EN62841-1 : 2015 EN62841-2-1 : 2018 EN55014-1 : 2017 EN55014-2 : 2015 Θεματοφύλακας της Τεχνικής Τεκμηρίωσης: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Ο κάτωθι υπογεγραμμένος ενεργεί εξ ονόματος του Γενικού Διευθυντή της εταιρείας, Ludo Mertens Ρυθμιστικές Υποθέσεις – Διευθυντής Συμμόρφωσης 05/07/2021, Lier - BelgiumPOWX0041LI HR Copyright © 2021 VARO S t r a n i c a | 1 www.varo.com 1 UREĐAJ .......................................................................................... 3
