Producttype	Boormachine-schroefmachine zonder snoer
Merk	PowerPlus
Model	POWX0041LI
Nominale spanning	12 V DC
Batterijtype	Li-ion
Batterijcapaciteit	1500 mAh
Maximaal koppel	25 Nm
Maximaal boordiameter	10 mm
Boorkoptype	Zelfspannende boorkop 10 mm
Onbelast toerental	0-350 / 0-1300 min⁻¹ (2 snelheden)
Koppelstanden	17+1
Lader	13,5 V / 1,5 A
Laadtijd	1 uur
Aantal meegeleverde batterijen	1
Boormaterialen	Hout, metaal, kunststof, metselwerk
Functies	Boren en schroeven, omkeerbare rotatie, 2-snelheidskeuzeschakelaar
Handgreep	Soft grip TPR
Magnetische bithouder	Ingebouwd
Batterij-indicator	LED (geel, groen, rood)
Geluidsdrukniveau	83 dB(A)
Geluidsvermogensniveau	94 dB(A)
Trillingen	9,1 m/s² (K=1,5 m/s²)
Beschermingsklasse	Klasse II (dubbele isolatie)
Garantie	36 maanden
Onderhoud	Reinigen met vochtige doek, ventilatieopeningen borstelen

Veelgestelde vragen - POWX0041LI PowerPlus

Hoe laad ik de batterij van de boormachine POWX0041LI op?

Sluit de lader aan op een stopcontact (het groene lampje gaat branden). Plaats de batterij in de lader (het rode lampje gaat branden). Het volledig opladen duurt ongeveer 1 uur. Wanneer de batterij is opgeladen, gaat het groene lampje weer branden en het rode uit.

Hoe installeer of verwijder ik de batterij?

Om de batterij te verwijderen, drukt u op de twee ontgrendelingsknoppen en trekt u voorzichtig. Om deze te installeren, houdt u de boormachine verticaal, plaatst u de batterij terwijl u op de knoppen drukt tot deze vastklikt. Gebruik geen overmatige kracht.

Hoe vervang ik bits of boren?

Vergrendel eerst de schakelaar in de middelste stand. Open de kaken van de zelfspannende boorkop door de behuizing te draaien. Steek de boor recht in de kaken en draai vervolgens vast door in de tegenovergestelde richting te draaien. Houd nooit de boorkopbehuizing vast tijdens het gebruik.

Hoe stel ik het aandraaimoment in?

Draai aan de koppelinstelring (nummers 1 tot 21) aan de voorkant van de boormachine. Hoe lager het getal, hoe lager het koppel, ideaal voor kleine schroeven. Voor boren selecteert u de stand boren (boorsymbool).

Hoe gebruik ik de snelheidskeuzeschakelaar?

Gebruik de schakelaar boven op de boormachine. Stand LO (1) voor schroeven/ losschroeven en boren van grote diameters (0-350 t/min). Stand HI (2) alleen voor boren (0-1300 t/min). Schroef niet in HI om beschadiging van het gereedschap te voorkomen.

Welke materialen kan ik boren met deze boormachine?

Deze boormachine kan hout, metaal, kunststof en metselwerk boren. Gebruik boren die geschikt zijn voor elk materiaal (bijv. HSS-boren voor metaal).

Welke veiligheidsmaatregelen moet ik nemen?

Draag een veiligheidsbril en geschikte beschermende kleding. Draag geen loszittende kleding. Houd kinderen uit de buurt. Controleer of de schakelaar in de uit-stand staat voordat u de batterij aansluit. Gebruik alleen de meegeleverde lader.

Hoe onderhoud ik de boormachine POWX0041LI?

Reinig het gereedschap met een vochtige doek. Gebruik geen oplosmiddelen. Houd de ventilatieopeningen schoon door ze uit te blazen met perslucht (max 3 bar). Reparaties moeten worden uitgevoerd door een professional.

Wat moet ik doen als de batterij de lading niet vasthoudt?

Zorg ervoor dat de batterij correct is opgeladen. Als het probleem aanhoudt, kan het een defecte batterij zijn. De garantie van 36 maanden dekt geen batterijen, maar neem contact op met de Powerplus-klantenservice voor hulp.

Wat is de garantie op de PowerPlus POWX0041LI boormachine?

Het product heeft 36 maanden garantie vanaf de aankoopdatum. De garantie dekt fabricagefouten maar niet normale slijtage, accessoires, batterijen of schade door onjuist gebruik. Bewaar uw aankoopbewijs.

GEBRUIKSAANWIJZING POWX0041LI PowerPlus

1 TOEPASSINGSGEBIED 3
2 BESCHRIJVING (FIG. A) 3
3 INHOUD VAN DE VERPAKKING 3
4 TOELICHTING VAN DE SYMBOLEN 3
5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN 4
5.1 Werkplaats 4
5.2 Elektrische verilgheit 4
5.3 Veiligheid van personen 4
5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap 5
5.5 Service 5

6 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR BATTERIJEN EN LADERS 6

6.1 Batterijen (8) 6
6.2 Laders (7) 6
7 EIGENSCHAPPEN 6
7.1 Li-ion batterij (8) 6
7.2 Sleutelloze boorkop (1) 7
7.3 Instelring draaimoment (2) 7
7.4 Aan/uit schakelaar (5) 7
7.5 Voorwaarts/achterwaarts keuzeschakelaar (links/rechts draairichtingschakelaar) (4) 7
7.6 Snelheidskeuzeschakelaar (3) 8
7.7 Zachtet PTR handgreep 8
8 (VOOR) GEBRUK 8
8.1 Accu opladen 8
8.2 Het batterijpack aanbrengen en verwijdenen 8
8.2.1 Accu verwijderen 8
8.2.2 Het batterijpack aanbrengen 8
8.3 Plaatsen/verwijden van boren/bits 9
8.3.1 Plaatsen van boren/bits 9
8.3.2 Verwijderen van boren/bits 9

8.3.3 Geintegreerde magnetische bithouder (Fig. 1) 9
8.4 Algemene boortips 9
8.4.1 Boren in alle soorten materialen 9
8.4.2 Boren in metaal 9
8.4.3 Boren in hout 10

9 ONDERHOUD 10
9.1 Algemeen 10
9.2 Service 10
10 BEWARING 10
11 TECHNISCHE GEGEVENS 11
12 GELUID 11
13 GARANTIE 12
14 MILIEU 12
14.1 Batterijpack 13
15 CONFORMITEITSVERKLARING 13

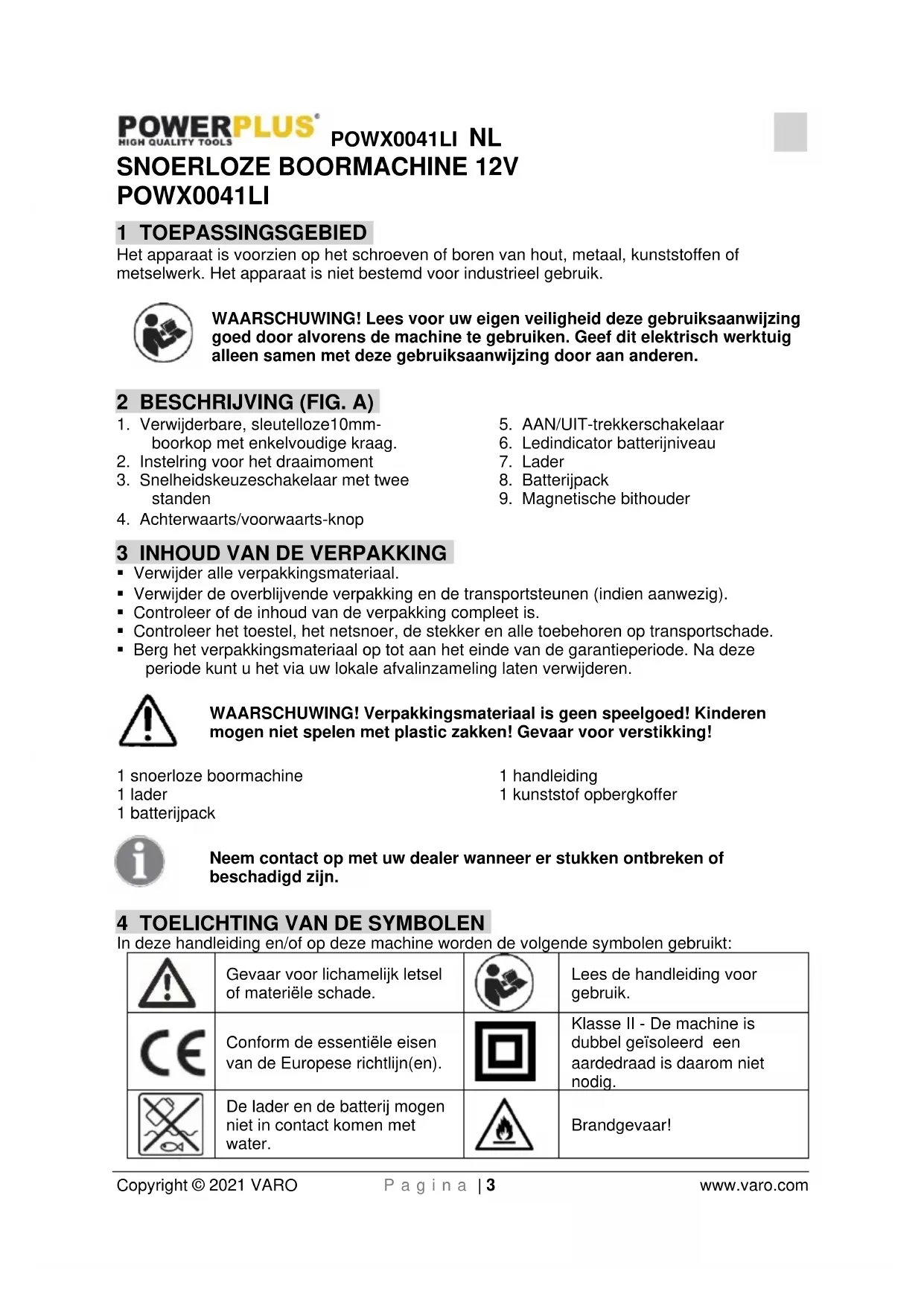

SNOERLOZE BOORMACHINE 12V POWX0041LI

1 TOEPASSINGSGEBIED

Het apparaat is voorzien op het schroeven of boren van hout, metaal, kunststoffen of metselwerk. Het apparaat is Niet bestemd voor industrieel gebruik.

WAARSCHUWING! Lees voor uw eigeneilighed deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan andereen.

1. Verwijderbare, sleutelloze10mmboorkop met enkelvoudige kraag.
2. Instelring voor het draaimoment
3. Snelheidskeuzeschakelaar met tweet standen

4. Achterwaarts/voorwaarts-knop

5. AAN/UIT-trekkerschakelaar

6. Ledindicator batterijniveau
7. Lader
8. Batterijpack
9. Magnetische bithouder

3 INHOUD VAN DE VERPAKKING

• Verwijder alle verpakkingsmateriaal.
• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
• Controller of de inhoud van de verpakking compleet is.
• Controller het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
• Berg het verpakkingsmaterialiaal op tot aan het einde van de garantieperiode. Na dezeperiode kunt u het via uw lokale afvalinzameling lately verwijderen.

WAARSCHUWING! Verpakkingsmaterial is geen spellegood! Kinderen mogen Niet spelten met plastic zakken! Gevaar voor verstikking!

1 snoerloze boormachine

1 handleiding

1 lader

1 kunststof opbergkoffer

1 batterijpack

Neem contact op met uw dealer wanner er stukken ontbreken of beschadigd+zijn.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

	Gevaar voor lichamelijk letsel of materièle schade.		Lees de handleiding voor gebruik.
€	Conform de essentièle eisen van de Europese richtlij(en).		Klasse II - De machine is dubbel geïsoleerd een aardedraad isaarom nicht nodig.
	De lader en de batterij mogen Niet in contact komen met water.		Brandgevaar!

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften en veiligheidswaarschuwingen door. Het nicht naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingenveroorzaken. Bewaar de veiligheidswaarschuwingen en de instructies als referentie voor later. Het hierna gebruekte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

5.1 Werkplaats

• Hou de werkplaats opgeruimd en goed verlicht. Wanorde en een slecht verlichte werkplaats können tot oncevallen leiden.
• Gebruik het apparaat Niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrisch gereedschap brengt vomken voort die dergelijkke stoffen of dampen kannen latent ontbranden.
  Zorg dat er geen kinderen of andere personen in de buurt zich als u het elektrisch apparaat gebruikt. Afleiding kanervozgen dat u de controle over het toestel verliest.

Controller altijd of de netspanning overeenstem met deze vermeld op het typeplaatje.

• De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanneer uw lichaam geaard is.
• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken.
• Beschadig het snoer Niet. Gebruik de kabel Niet om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van ditte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.
• Wanner u het gereedschap buitenshuis gebruikt, gebruik dan een verlangkabel die geschikt is voor gebruik buiten. Het gebruik van een verlangkabel die geschikt is voor gebruik buitenshuis vermindert het gevaar voor een elektrische schok.
• Wonneer het gebruik van het gereedschap in een vochtige omgeving Niet te vermiijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar verminder het gevaar voor een elektrische schok.

5.3 Veiligheid van Personen

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat Niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.

• Draag uw persoonlijke verilgheidsuitrusting en steeds een verilgheidsbril. Door een persoonlijke verilgheidsuitrusting (stofmasker, Niet glijdende verilgheidsschoenen, een verilgheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.
  Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt verwijl het ingeschakeld is, kan dat tot oncevallen leiden.

• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.
• Overschat uzelf nicht. Neem een veilige houding aan en zorg dat u uw evenwicht nicht verliest. Zo kurz u het apparaat in een onverwachte situatie beter onder controle honden.
• Draag gegaste kleding. Draag geen wijde kleren en geen sieraden. Hou uwaar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren können door bewegende delen worden gegrepen.
• Als er stofafzug- en stofopvanginrichtingen können worden gemonteerd, moet u ervoor zorgen dat die aangesloten zich en juist worden gebruikt. Het gebruik van dergelijkine inrichtingen doet de gezaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat Niet. Gebruik voor uw werk het elektrische gereedschap dat waarvoort bestemd is. Elektrisch gereedschap zal better presteren en veiligter werken wanner het worden gebruikt in situatuies waarvoort het dient.
• Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden hersteld.
• Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires verwangt of het apparaat opbergt. Deze voorzorgsmaatregel voorkomt dat het apparaat ongewild worden gestart.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat Personen die Niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing Niet hebben gelezen, het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren Personen worden gebruikt.
• Ga zorgvuldig om met het apparaat. Controller op verkeerd uitgelijnde of vastgelopen bewegende onderdelen, breuk of andere defecten die de werkking van het gereedschap zouden konnen beinvloeden. Elektrisch gereedschap dat defect is moet hersteld worden. Veel ongevallen wordenveroorzaakt door slecht onderhoven elektrisch gereedschap.
• Hou snijgereedschap scherp en zuiver. Zorgvuldig onderhonden snijgereedschap met scherpe kanten raakt minder nsel geklemd en is gemakkelijker te hanteren.
• Gebruik elektrisch gereedschap, accessoires, special gereedschap en dergelijkkeeer in overeenstemming met deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situatuies leiden.

5.5 Service

• Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u er zeker van dat het apparaat aan de veiligheidseisen blijt voldoen.

6 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR BATTERIJEN EN LADERS

6.1 Batterijen (8)

• Probeer ze nooit, om gelijk welke reden ook, te openen.
• Bewaar ze Niet opplaatsen waar de temperaturen boven de 40^ +kennenkomen.
• Laad enkel bij in de omgevingstemperatuur:tussen de 4^ en 40^
• Bewaar uw batterijen op een koele droge plaats (5^ - 20^) . Bewaar batterijen nooit in ontladen toestand.
• Het is better voor Li-ion batterijen om ze regelmatig te ontladen en te herladen (minstens 4 keer peraar). De ideale lading voor het langdurig opbergen van uw Li-ion batterij bedraagt 40% van de capaciteit.
• Laad enkel bij met de lader die bij het werktuig werden geleverd.
• Wanner u de batterij weg wilt werpen volg dan de instructies in het gedeelte "Bescherming van het milieu".
• Veroorzaak geen kortsluiting. Als er een verbinding worden gemaatktussen de positieve (+) en de negatieve (-) aansluiting, direct of per ongeluk via contact met metalen voorwerpen, dan worden de batterij kortgesloten en za er een groe stroom gaan lopen die warmte za produceren wat tot breuk van de behuizing of tot brand kan leiden.
• Verhit ze nicht. Als batterijen worden verhit tot boven de 100^ dan können de afdichtingen, de isolatie en andere onderdelen opgebouwd uit polymeren, beschadigd raken wat totlekken van het elektrolyt en/of interne kortsluiting kan leiden wat dan weer oververhitting kanveroorzaken en tot breuk van de behuizing of brand kan leiden. Meer nog: werp batterijen Niet weg in het vuur: dit kan tot ontploffing en intense brand leiden.

• Onder buitengewone omstandigheden kan batterijlekkage voorkomen. Wanner u vloeistof ziet op de batterij ga dan verder als volgt:

• Wrijf de vloeistof voorzichtig weg met een vod. Vermijd contact met de huid.

• In het geval van huid- of oogcontact: volg de onderstaande instructies:

• Spoel onmiddelijk met water. Neutraliser met een mild zuur zoals citroensap of azijn.
  In het geval van oogcontact: spoel overvloedig met water gedurende minstens 10 minutes. Raadpleeg een dokter.

Brandgevaar! Vermijd het kortsluiten van de contacten van een losse batterij. Verbrand de batterij Niet.

6.2 Laders (7)

• Gebruik de lader die bij het werktuig werden geleverd enkel maar om de batterij te laden.
  Probeer nooit om Niet-oplaadbare batterijen op te laden.
• Laat kapotte snoeren onmiddelijk verrangen.
  Stel hem nicht bloat aan water.
• Open de lader nicht.
• Steek geen voorwerpen in de lader.
• De lader is enkel bedoeld voor gebruik binnenshuis.

7 EIGENSCHAPPEN

7.1 Li-ion batterij (8)

Voordelen van Li-ion batterijen:

• Li-ion batterijen hebben een hogere capacititeit/gewichtsverhouding (meer vermogen uit eenlichtere eneer compacte batterij)

• Geen geheugeneffecteer(capaciteitsverliesnaeenaantallaad/ontlaadcycli)zoals bij andere types batterijien (NiCD, NiMH).

• Beperkte zelfontlading (zie ook het hoofdstuk: Opbergen).

7.2 Sleutelloze boorkop (1)

Op uw boormachine werden een sleutelloze boorkop gemonteerd om het aanbrengen en verwijderen van boren/toebehoren te vergemakkelijken. De boorkop bestaatuit twee delen. Het darüberste deel worden de kraag genoemd en het voorste deel de hals.

Om de boorkop te openen en te sluiten, neemt u de kraag met een hand vast en draait u met uw andere hand aan de hals. De pijlen op de boorkop gezven aan in welke richting u要去 draaien om de boor vast te zetten (GRIP) of los te make (ontgrendelen).

WAARSCHUWING: het vasthouden van de boorkophals en de motorkracht van de machine gebruiken om de kaken op te spannen of open te zetten is verboden. De boorkophals kan doorglippen en uw handen+kennen in contact komen met een draaiend stuk gereedschap. Dit kan tot ongelukken en verwondingen leiden.

• De boorkop kan verwijderd worden, zodate magnetische bithouder zichtaar worden, waarin urechtstreeks bits kutnplaatsen.

7.3 Instelring draaimoment (2)

De boormachine heeft een instelring voor het draaimoment. Hijল u toe om het gewenste draaimoment te kiezen afhankelijk van het werk dat u要去uitvoeren (boren of aandraaien van diverse soorten schroeven in verschillende materialen). De juiste instelling is afhankelijk van het sport materiaal en de grootte van de schroef die u gebruikt.

Het DRAAIMOMENT INSTELLLEN: vind de instelring voor het draaimoment met+zijn 21 + 1 standen vooraan op de boormachine. Draai de instelring (2) in de gewenste stand. Hoe lager het getal, hoe kleiner het draaimoment. Hoe hoger het getal, hoe groter het draaimoment.

7.4 Aan/uit schakelaar (5)

Om uw boormachine IN te schakelen, duwt u de trekkerschakelaar in. Om de boormachine UIT te schakelen, iota u de trekkerschakelaar los.

De trekkerschakelaar kan in de "UIT"-stand vergrendeld worden. Deze eigenschap verminder het gevaar op ongewild starten wanner het toestel Niet worden gebruikt.

7.5 Voorwaarts/achterwaarts keuzeschakelaar (links/rechts draairichtingschakelaar) (4)

De boormachine beschicht over een voorwaarts/rechtsom /chterwaarts/linksom keuzeschakelaar die zich boven de trekker van de schakelaar bevindt.

• F(Forward) (voorwaarts/rechtsom): Duw de keuzeschakelaar aan de rechtzerijde van de machine in (aar links): de boormachine draait nu rechtsom (boren, vastzetten van schroeven).
• R (Reverse) (achterwaarts/linksom): Duw de keuzeschakelaar aan de linkerzijde van de machine in (aar rechts); de boormachine draait nu linksom (loszetten van schroeven)

OPGELET: om schade aan de tandwieloverbrenging te voorkomen, moet u de boorkop algijd volledig tot stilstand latent komen voór u een andere snelheid selecteert (HI/HOOG - LOW/LAAG) of de draairichting omkeert. Om de boormachine uit te schakelen, LAST U DE TREKKERSchakelaar los.

7.6 Snelheidskeuzeschakelaar (3)

Uw snoerloze boormachine heeft een overbrenging met twee standen die werd ontworpen om met lage LO of met hoge HI snugheid te boren of te schroeven. Bovenaan uw boormachine bevindt zich een schuifschakelaar om de lage LO (1) of hoge HI (2) snugheid te kiezen.

De lage LO snelheid worden gebruikt in combinatie met de torque-instelling om schroeven vast of los te draaien, of om te boren met grotere diameter.

De hoge HI snelheid worden enkel gebruikt om te boren (nooit om te schroeven, dit kan leiden tot beschadiging van het toestel).

7.7 Zache TPR handgreep

Uw snoerloze boormachine is uitgerust met een zachte handgreep en beschermende onderdelen in TPR. TPR (thermoplastisch rubber) is elastisch, schokabsorberend en milieuvriendelijk (recycleerbaar).

8 (VOOR) GEBRUK

8.1 Accu opladen

Gebruik enkel de batterijlader die met uw gereedschap werd meegeleverd. Enkel dit soort batterijladers past bij de Lithium Ion batterij van uw motorgereedschap.

Opmerking: De accu worden gedeeltelijk opgeladen geleverd. Om de volledige capaciteit van de accu te verkrijgen, laadt u voor het eerste gebruik de accu volledig in het oplaadapparaat op. De lithiumionaccu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Een onderbreking van het opladen schaadt de accu Niet.

Laadprocedure 1 u:

• Sluit de lader aan op het stroomnet, de groene led gaat branden, de rode led brandt Niet.

• Plaats de batterij in de lader, de groene led gaatuit, de rode led gaat branden

• Wanner de accu volledig opgeladen is (na 1 u), gaat de groene led branden, de rode led gaat uit!

• De batterij-indicatie-leds (geel, groen, rood) op het toestel gezven bij het indrukken van de Aan/uit trekker schakelaar 5 de batterij status aan. Wanner enkel de rode led brand,要去 de batterij opnieuw geladen worden.

8.2 Het batterijpack aanbrengen en verwijderen

8.2.1 Accu verwijdersen

8.2.2 Het batterijpack aanbrengen

Hou de boormachine met een hand recktop en hou de batterij met uw andere hand vast. Duw met twee vingers de ontgrendellippen van de batterij in en stop de batterij in de boormachine totdat ze ophaarplaats vastklikt. Gebruik geen overdreven kracht wanner u de batterij in de machine schuift. Wanner de batterij Niet soepel in de machine schuift dan is dit een teken dat ze Niet op de juiste manier worden ingebracht. Het is ook möglichk dat de batterij, de batterijcontacten of de boormachine beschadigd+zijn.

8.3 Plaatsen/verwijderen van boren/bits

8.3.1 Plaatsen van boren/bits

Vergrendel de trekkerschakelaar door de draairichtingschakelaar in zijn middenstand te zetten.

Open of sluit de klemmen van de boorkop tot de opening net ieis groter is dan de grotte van de boor die u wenst te gebruiken. Hef ook de voorkant van de boormachine lichtjes op om te vermijden dat de boor uit de klemmen valt. Steek de boorrecht in de boorkop over de volledige lengte van de klemmen. Draai de klemmen van boorkop vast op de boor.

WAARSCHUWING: Zorg er voor dat u de boorrechtussen de klemmen van de boorkop steegt.

Steek de boor nooit scheef:tussen de klemmen; dit kan er toe leiden dat de boor uit de boormachine wordt geworpen wat tot ernstige verwondingen of tot beschadiging van de boorkop kan leiden.

8.3.2 Verwijdersen van boren/bits

Vergrendel de trekkerschakelaar door de draairichtingschakelaar in zijn middenstand te zetten.

Nota: Verdraai het lichaam van de boorkop in de richting van de pijl gerekt Release om de klemmen van de boorkop los te zetten.

Gebruik geen sleutel om de klemmen van de boorkop los of vast te zetten. Verwijder de boor vanCUSSEN de klemmen van de boorkop.

8.3.3 Geintegreerde magnetische bithouder (Fig. 1)

• De snoerloze boormachine/schroevendraaier heeft een geintegreerde magnetische bithouder (b) voor 14 -bits.
• Om hem te gebruiken, verwijdert u de snelspanboorkop (1) door de achefterste kraag van de boorkop (a) maar de boorkop te duwen.
• U kurz nu een geschikte bit in de geintegreerde magnetische bithouder (b) stoppen.
• Om de boorkop opnieuw te monteren, duwt u hem op de bithouder en draait u hem Lichtjes zodate hij er volledig opgeduwd kan worden. Vergrendel de boorkop door de achechterste kraag ervan (a) maar de machine te duwen.

8.4 Algemene boortips

8.4.1 Boren in alle soarten materialen

Gebruik algijd scherpe boren. Markeer het punt waar u het gat wilt boren. Start het boren van het gat met lage snelheid. Verklein de druk die u op de boor uitoefent wanneer de boor op het punt staat doorheen het materiaal te breken.

8.4.2 Boren in metaal

Ondersteun dun materiaal met een stukje afvalhout. Gebruik een puntslag om deplaats van het gat te markeren. Als u een groot gat wilt boren, boor dan eerst eenklein (hulp)gat voor en gebruik dan de benodigde große boor. Gebruik uitsluitend HSS-boren (hogesnelheidsstaal) of boren die voor metaal geschikt+zijn. Wanner u in ijzer of staal boort, gebruik dan geen smeermiddel maar trek de boor regelmatig terug om het afkoelen te bevorderen.

8.4.3 Boren in hout

Markeer het punt waar u wilt boren met een doorslag of een nagel. Om het splinteren bij het doorbreken van de boor te voorkomen, kut u aan dechterkant van het werkstuk een stuk afvalhout opspannen of het gat vanaf de achterzijde van het werkstuk afmaken wonneer de boor een eerste teken van doorbreken vertoont.

9 ONDERHOUD

9.1 Algemeen

Uw werktuig werkOntworpen om lang mee te gaan met een minimum aan onderhoud.

• De voortdurend goede werkking is afhankelijk van regelmatig onderhoud en het goed zorg dragen voor het werktuig. Reinig uw werktuig met een vochtige vod.
• Uw lader heeft, op regelmatig reinigen na, geen onderhoud nodig; haal de stekker uit het stopcontact voór het reinigen.
• Gebruik een zachte borstel of een droge vod.
• HOU DE VENTILATIESLEUVEN PROPER. Controller regelmatig de ventilatiesleuven op stof en afval. Reinig met perslucht (max. 3 bar).

Gebruik geen schurende of op oplosmiddelen gebaseerde reinigingsmiddelen. Gebruik propere vodden om vuil, koolstof enz. te verwijderen.

WAARSCHUWING: Zorg er voor dat remvloeistof, benzine, petroleumproducten, kruipole enz. Niet in aanraking komen met de plastic onderdelen; zij bevatten chemicalien die plastics können beschadigden, week make of vernietigen.

WAARSCHUWING: Gebruik altijd een veiligheidsbril met zijdelingse aftscherming bij het gebruik van perslucht om werktuigen te reinigen. Als het een stoffig werkje is draag dan ook een stofmasker.

BATTERIJEN Het batterijpack van dit werktuig is uitgerust met een oplaadbare Li-ion batterij. Haal het batterijpack Niet uit elkaar en probeer nicht om de batterijen binnenin te verrangen.

9.2 Service

Laat uw elektrisch gereedschap door een deskundigvakman herstellen met originele verrangonderdelen. Dit zorgtervoordat de veilige werking van dit motorgereedschap bewaard blijft.

10 BEWARING

Bewaar uw werktuig op een propere, droge en vorstvrijpe plaats.

Bewaren van de batterij

• Bewaar uw batterijen op een koele plaats. De optimale temperatuur om uw batterij voor langereijd te bewaren bedraagt 2^ (het verlies in capaciteit za slechts 6% peraar bedragen (t.o.v. 20% bij 25^ ), Bewaar batterijen nooit in ontladen toestand.
• Het is better voor Li-ion batterijen om ze regelmatig te herladen. De ideale lading voor het langdurig opbergen van uw Li-ion batterij bedraagt 40% van de capaciteit.

Toerental	0-350 / 0-1300 min-1
Max. boor/bitdiameter	10 mm
Nominate spanning (DC)	12 V
Batterijcapaciteit	1500 mAh
Batterijtype	Li-ion
Max. draaaimoment	25 Nm
Boorkop	10 mm sleutelloze boorkop
Aantal standen draaaimoment	17+1
Type stekker	VDE
Uitgangsspanning/stroom lader	13.5 V / 1.5 A
Laadtijd	1 u
Aantal batterijen	1

12 GELUID

Geluidsemissiewaarden gemeten volgens de van toepassing+zijnde standard. (K=3)
Geluidsdrukniveau LpA	83 dB (A)
Geluidsvermogenniveau LwA	94 dB (A)

AANDACHT! Draag gehoorbeschemers wonneer het geluidsdrukniveau 85 dB(A) overschrijdt.

aw (Trilling):

9.1 m/s²

K = 1.5m / s^2

13 GARANTIE

• Dit product is, conform de wettelijk reglementeringen, gewaarborgd gedurende eenperiode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.
• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
• Vallen ook nicht onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.
  Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onuiist gebruik van het toestel.
  Herstellungen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
• Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
  Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werden.
• Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel Niet geschikt is), onoordeelkundig gebruik (o.a. Niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is nicht limitatief.
• De aanvaarding van claims onder garantie geeft in geén geval aanleiding tot verlencing van de garantieperiode noch tot het aanvangen van een neue garantieperiode in geval van een verranging van het toestel.
  Toestellen of onderdelen die onder waarborg verrangen werden, worden daardoor eigendom van Varo NV.
• We beholden ons hetrecht voor om elke garantieclaim te weigeren waar bij de aankoop Niet kan worden geverifieerd of waar bij hetduidelijk is dat het product nicht correct werden onderhoven (propere ventilatiesleuven, regelmatig verrangen koolborstels,...).
  Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
• Uw gereedschap moet als geheel maar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in+zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zichin van uw bewijs van aankoop.
  Uw toestel moet minstens 1x per maand opgeladen worden, opdat de werking van dit toestel optimaal blijft.

14 MILIEU

Indien u, na zekere tijd, beslist uw machine te verrangen,werp deze dan nicht weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijk wijze. Afval geproduerd door elektrische machines mag Niet op bezelfde manier behandeld worden als het gewone huishoudelijk afval. Breng hetঀ en recyclagecentrum opplaatsen waar zulke gespaste installaties bestaan. Raadpleeg deplaatselijk instanties of de verkoper voor adviezen over inzameling en verwerking.

14.1 Batterijpack

Dit product bevat Lithiumionen. Recycler of verwijder de batterij op passende wijze om het milieu te sparen. Lokale, regionale of nationale wetgeving kan het wegwerpen van Lithium-ion batterijen bij het gewone huisvuil verbieten. Neem contact op met uw lokale afvalverwerker voor informatie m.b.t. recyclage- en verwijderingsmogelijkheden.

15 CONFORMITEITSVERKLARING

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,

Product: Snoerloze boormachine

Handelsmerk: POWERplus

Model:POWX0041LI

voldoet aan de essentièle eisen en aan de overige relevante bepalingen van de van toepassing zijdne Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke Niet-toegelaten modificatie van het apparaat maakt deze verklaring Nietig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening);

2014/30/EU

2006/42/EC

2011/65/EU

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening);

EN62841-1:2015

EN62841-2-1:2018

EN55014-1:2017

EN55014-2:2015

Beheerder van de technische documentatie: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

Ludo Mertens

Regelgevings- en compliancemanager

8.3.2 Vybratie koruniek/vrtakov
