Vrsta izdelka	Akumulatorski vrtalnik/izvijač
Znamka	PowerPlus
Model	POWX0041LI
Nazivna napetost	12 V DC
Vrsta baterije	Li-ion
Kapaciteta baterije	1500 mAh
Največji navor	25 Nm
Največji premer vrtanja	10 mm
Vrsta vpenjalne glave	Samodejna vpenjalna glava 10 mm
Število vrtljajev v prostem teku	0-350 / 0-1300 min⁻¹ (2 hitrosti)
Položaji navora	17+1
Polnilec	13,5 V / 1,5 A
Čas polnjenja	1 ura
Število priloženih baterij	1
Materiali za vrtanje	Les, kovina, plastika, zidarstvo
Funkcije	Vrtanje in privijanje, vzvratno vrtenje, 2-stopenjski izbirnik
Ročaj	Mehak oprijem TPR
Magnetni držalnik nastavkov	Vgrajen
Indikator baterije	LED (rumena, zelena, rdeča)
Raven zvočnega tlaka	83 dB(A)
Raven zvočne moči	94 dB(A)
Vibracije	9,1 m/s² (K=1,5 m/s²)
Razred zaščite	Razred II (dvojna izolacija)
Garancija	36 mesecev
Vzdrževanje	Čiščenje z vlažno krpo, očistite prezračevalne odprtine s krtačo

Pogosto zastavljena vprašanja - POWX0041LI PowerPlus

Kako napolniti baterijo vrtalnika POWX0041LI?

Priključite polnilec v električno vtičnico (zelena lučka zasveti). Vstavite baterijo v polnilec (rdeča lučka zasveti). Popolno polnjenje traja približno 1 uro. Ko je baterija napolnjena, zelena lučka ponovno zasveti in rdeča ugasne.

Kako namestiti ali odstraniti baterijo?

Če želite odstraniti baterijo, pritisnite oba sprostitvena gumba in nežno potegnite. Za namestitev držite vrtalnik navpično, vstavite baterijo s pritiskom na gumbe, dokler ne zaskoči. Ne uporabljajte prekomerne sile.

Kako zamenjati nastavke ali svedre?

Najprej zaklenite stikalo v sredinski položaj. Odprite čeljusti samodejne vpenjalne glave z obračanjem telesa. Vstavite sveder naravnost v čeljusti, nato zategnite z obračanjem v nasprotno smer. Med delovanjem nikoli ne držite telesa vpenjalne glave.

Kako nastaviti navor zategovanja?

Obrnite obroč za nastavitev navora (številke 1 do 21) na sprednjem delu vrtalnika. Nižja številka pomeni manjši navor, idealen za majhne vijake. Za vrtanje izberite položaj vrtanje (simbol svedra).

Kako uporabljati izbirnik hitrosti?

Uporabite izbirnik na vrhu vrtalnika. Položaj LO (1) za privijanje/odvijanje in vrtanje velikih premerov (0-350 vrt/min). Položaj HI (2) samo za vrtanje (0-1300 vrt/min). Ne privijajte v HI, da preprečite poškodbe orodja.

Katere vrste materialov lahko vrtam s tem vrtalnikom?

Ta vrtalnik lahko vrta les, kovino, plastiko in zid. Uporabite svedre, primerne za vsak material (npr. HSS svedri za kovino).

Katerih varnostnih ukrepov je treba upoštevati?

Nosite zaščitna očala in ustrezno opremo. Ne nosite ohlapnih oblačil. Otroci naj bodo oddaljeni. Preden priključite baterijo, se prepričajte, da je stikalo v položaju za izklop. Uporabljajte samo priloženi polnilec.

Kako vzdrževati vrtalnik POWX0041LI?

Orodje očistite z vlažno krpo. Ne uporabljajte topil. Ohranjajte prezračevalne odprtine čiste s pihanjem stisnjenega zraka (največ 3 bar). Popravila naj opravi strokovnjak.

Kaj storiti, če baterija ne drži polnjenja?

Prepričajte se, da je baterija pravilno napolnjena. Če težava vztraja, je morda baterija okvarjena. 36-mesečna garancija ne krije baterij, vendar se obrnite na servis Powerplus za pomoč.

Kakšna je garancija za vrtalnik PowerPlus POWX0041LI?

Izdelek ima garancijo 36 mesecev od datuma nakupa. Garancija krije proizvodne napake, ne pa običajne obrabe, dodatne opreme, baterij ali poškodb zaradi nepravilne uporabe. Shranite dokazilo o nakupu.

NAVODILA ZA UPORABO POWX0041LI PowerPlus

7.2 Brzostezna glava (1)

Ova busilica je opremljena brzosteznom glavom koja omogucava jegnostavno postavljanje i uklanjanje nastavaka/pribora. Stezna glava se sastoji iz dva dela. Zadnji deo se zove prsten a prednji deo se zove telo.

Da biste otvorili i zatvorili steznu glavu, jestnom rukom Čvrsto uhvatite i držite prsten stezne glave a drugom rukom obrcite telo stezne glave. Strelice na steznoj glaviPokazuju u kom smeru treba obtati telo stezne glave da bi se pritegao (GRIP) ili opustio (deblokirao) nastavak.

UPOZORENJE: Nemoje da držite telo stezne glave Jednom rukom i pri tome da koristite snagu busilice da biste pritegli ili opustili celjasti busilice. Telo stezne glave bi moglo da isklizne a vaša ruka bi mogla da dode ukontakt sa nastavkom koji rotira. Ovo bi moglo da prouzrokuje nesrećan slučaj koji za posledicu ima telesnu povredu.

• Telo stezne glave se moze ukloniti da bi se otkrio magnetni drzač bit nastavaka za direktno umetanje bit nastavaka.

7.3 Prsten za podesavanje obrtog momenta (2)

Bušilica poseduje prsten za podesavanje obrtnog momenta. On vam omogucava da odaberete zejeni obrtni momenat u zavisnosti od zadatka koji treba da obavite (buşenje / uvrtanje razlčitih tipova zavrtnjua u razlčite vrste materijala). Ispravno podesavanje zavisi od vrste materijala i velicina zavrtnjia koji koristite.

PODEŠAVANJE ŐBRTNOG MOMENTA: Uočite 21+1 postavki za obrtni momat koje se nalaze na prednoj strani bušilice. Okrecite prsten za pověžavanje (2) doŽeljene postavke. Sto je manji broj, to je obrtni momat manji. Sto je veči broj, to je obrtni momat veči.

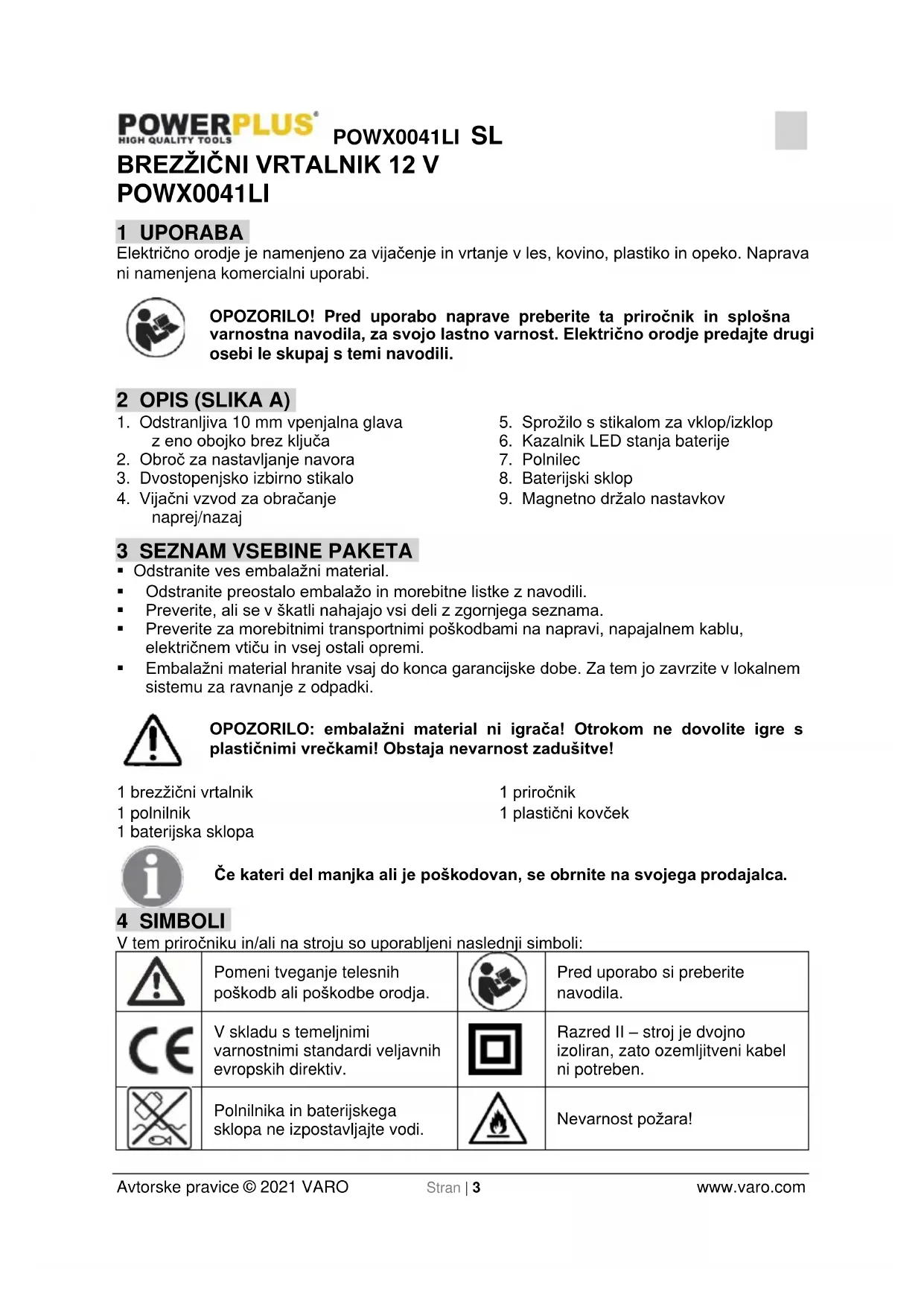

OPOZORILO! Pred uporabo naprave preberite ta priročnik in splošna varnostna navodila, za svojo lastno varnost. Elektrichno orodje predajte drugi osebi le skupaj s temi navodili.

2 OPIS (SLIKA A)

1. Odstranljiva 10 mm vpenjalna glava
   z eno obojko brez ključa

2. Sprozilo s stikalom za vklop/izklop

3. Obroč za nastavljanje navora

4. Kazalnik LED stanja baterije

5. Dvostopenjsko izbirno stikalo

6. Polnilec

7. Vijačni vzvod za obracanje naprej/nazaj

8. Baterijski sklop

9. Magnetno držalo nastavkov

3 SEZNAM VSEBINE PAKETA

• Odstranite ves embalazni material.
• Odstranite preostalo embalazo in morebitne listke z navodili.
  Preverite, ali se v škatli nahajajo vsi deli z zgornjegaseznama.
• Preverite za morebitnimi transportnimi poskodbami na napravi, napajalnem kablu, elektricnem vticu in vsej ostali opremi.
• Embalazni material hranite vsaj do konca garancijske dobe. Za tem jo zavrzite v lokalmem systemdu za ravnanje z odpadki.

OPOZORILO: embalažni material ni igrača! Otrokom ne dovolite igre s plasticnimi vreckami! Obstaja nevarnost zadusitve!

1 brezzični vrtalnik

1 priročnik

1 polnilnik

1 plastichni kovcek

1 baterijska sklopa

Ce kateri del manjka ali je poskodovan, se obrnite na svojega prodajalca.

4 SIMBOLI

V tem priročniku in/ali na stroju so uporabljeni naslednji symboli:

A	Pomeni tveganje telesnih poškodb ali poškodbe orodja.		Pred uporabo si preberite navodila.
C€	V skladu s temeljinimi varnostimi standardi veljavnih evropsikh direktiv.		Razred II – stoj je dvojno izoliran, zato ozemljitveni kabel ni potreben.
X	Polnilnika in baterijskega sklopa ne izpostavlijate vodi.		Nevarnost požara!

Polnilnik za baterije uporabljajte le v zaprtih prostorih.

Polnilnika in baterijskega sklopa ne izpostavljaje visokim temperaturam.

5 SPLOŠNA VARNOSTNA OPOZORILA IN NAVODILA

Preberite si vsa varnostna opozorila in navodila. Zaradi neuostoivanja opozoril in navodil lahko pride do elektricnega udara, požara in/ali hude telesne poškodbe. Vsa opozorila in navodila shranite za vpogled v prihodnje. Izraz «elektricno orodje « v opozorilih zajema takto elektricno orodje, povezano z elektricnim omrežjem (s kablam), kot tudi elektrica orodja z baterijskim napajanjem (brez kabla).

5.1 Delovno mesto

• Delovno mesto vzdrujte cisto in dobro osvetljeno. Nepospravljena in temna področja predstavliaio tveganie za nastanek pesreč.
• Elektricega orodja ne uporabljaje v potencialno eksplozivnih prostorih, na primer v blizini vnetljivih tekoacin, plinov in prahu. Elektricno orodje lahko povzroci iskrenje, ki bi lahko zanetilo prah ali pline.
  V casu uporabe elektricnega orodja preprecite priblizevanje otrokom ali gledalcem. Odvračanje pozornosti lahko poyzroci izgubo nadzara nad napravo.

5.2 Elektricna varnost

Pred začetkom dela zmeraj preverite,ali napajanje ustreza napetosti na plošcici s tehnicnimi podatki.

Vtic elektricnega orodja se mora prilagati v elektricno vticnico. Vtca nikoli nikakor ne spreminajte. Z ozemljenim elektricnim orodjem ne uporabljaje adapterjev za vtice. Ce boste uporabljali nespremenjene vtice in ustrezne vticnice, bo nevarmost elektricnega udara manisa.
- Preprecite stik telesa z ozemljenimi povrsinami, na primer s cevmi, radiatorji, stedilniki in hladilniki. Če je telo ozemlieno, je tveganie elektricega udara večia.
- Elektricega orodja ne izpostavlajte dežju ali drugim vlažnim pogojem. Če v elektricno orodie ystopi yoda, se tveganie elektricega udara poveča.
Kabla ne poskodujte. Kabla nikoli ne uporabljaje za noosenje ali vlecenje elektricnega orodja ter za odstranjevanje vtica iz elektricne vticnice. Kabel zašcitite pred vrocino, oljem, ostrimi in premikajocimi se predmeti. Poškodovan ali zaplenkabel pomeni vejcje tveganie elektricnega udara.
- Če Želite elektricno orodje uporabljati na prostem, uporabljaje ustrezen podaljšek za zunanjo uporabo. S tem boste zmanisali tveganie elektricnega udara.
- Ce morate elektricno orodje uporabljati na vlaznem mestu, napajanze zašcitite z napravo za zašcito pred prednapetostjo (RCD). Uporaba naprave RCD zmanjsuje tveganje elektricnega udara.

5.3 Osebna varnost

• Bodite pozorni in gleje kar počnete ter elektricno orodje uporabljaje razumno. Elektricnega orodja ne uporabljaje, ce ste utrujeni ali pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivost med uporabo elektricnega orodja lahko povzroci hude telesne poskodbe.
• Uporabljaje varnostno opremo. Zmeraj nosite opremo za zašcit oči. Varnostna oprema, na primer maska s filtrom proti prahu, varnostna obutev proti drsenju, Čelada in zašcitna oprema za varovanie sluha, bo zmanisala nevarnost nastanka telesnih poskodb.
• Preprečite neželeno zaganjanje naprave. Preden napravo povežete z elektrčnim omrežjem preverite, ali je stikalo v položaju za izklop. Verjetnost nasrek je vecja,Če

elektricno orodje nosite s prstom na stikalu ali ce ga priključite na elektricno omrežje, ko je stikalo vključeno.

• Preden elektricno orodje vklopite, odstranite nastavitveni ključ oziroma ključ za odvijanje. Ključ za odvijanje ali nastavitveni ključ, ki ostane(ta) na elektricnem orodju, predstavlja(ta) tveganje telesnih poskodb.
• Z rokami ne segaje predalec. Stopala imeje zmeraj na tleh. Tako boste lahko nadzor nad elektricnim orodjem obdržali tudv nepričakovanih situacijah.
• Nosite ustrezna oblačila. Nikoli ne nosite ohlapnih oblačil ali nakita. Orodju ne priblizujte svoj las, oblačil in rokavic. Ohlapna oblačila, nakit in dolgi lasje se lahko zapletejo v premikaoče se dele orodia.
• Ce imate za zadevno orodje naprave za priključitev opreme za izločevanje in zbiranje prahu, te namestite in uporabljajte. Uporaba takšne opreme lahko zmanjša tveganja, povezana s prahom.

5.4 Uporaba in nega elektricnega orodja

• Elektricega orodja ne preobremenjute. Zmeraj uporabljaje delu ustrezno elektricno orodje. Ce orodje uporabljate pri delih, katerim je namenjeno, bo delo opravljeno bolje in varneje.
• Če orodja ne morete vklopiti oziroma izklopiti s stikalom, ga ne uporabljajte. Elektricno orodje, ki ga ne morete nadzirati s stikalom, je nevarno in ga je treba popraviti.
• Pred prerlagajanem orodja, menjav opreme ali shranjevanjem elektricnega orodja je treba elektrici vtič potegniti iz vticnice. Tako boste zmanjsali tveganje neželenega zagona elektricnega orodia.
• Elektric no orodje hranite zunaj dosega otrok in ne dopustite uporabe osebam, ki s tem orodjem ali z navodili niso seznanjene. Elektricna orodja so v rokah neusposobljenih uporabnikov nevarna.
• Elektricno orodje redno vzdrujte. Preverite za neporavnanimi ali zaskozenimi premicnimi deli, polomljenimi deli ali drugimi lastnostmi, ki bi lahko vplivale na delo z elektricnim orodjem. Ce je orodje poskodovano, ga je treba pred ponovno uporabo popraviti. Veliko nesreć nastane zaradi slabega vzdruževania elektricnega orodia.
• Rezalna orodja morajo zmeraj biti ostra in cista. Pravilno vzdrževana rezalna orodja se redkeje zatikaoj in jih je lazie nadzirati.
• Elektricno orodje, opremo in rezalna orodja uporabljaje v skladu s temi navodili in na nacin, predviden za zadevno vrsto elektricnega orodja ter pri tem upostevajte delovne pogoje in obseg dela, ki ga zelite opraviti. Uporaba elektricnega orodja v druge namene je lahko nevarna.

5.5 Servisiranje

• Elektricno orodje mora servisirati ustrezno usposobljena oseba in to le z standardnimi nadomestnimi deli. S tem boste zagotovili, da bo orodje ustrezalo zahtevanim varnostnim standardom.

6 DODATNA VARNOSTNA NAVODILA ZA BATERIJE IN POLNILNIKE

6.1 Baterije ()

Baterijne nikoli ne odpiraje iz kakrsnegakoli razloqa.
Baterije ne shranjujte pri temperaturah na mestih, kjer bi lahko temperatura narasla nad 40^
Baterijo polnite le pri temperaturi med 4^ in 40^ .
Baterijhe hranite na hladnem (5 - 20^) .Baterij nikoli ne shranjiuite izpraznienih.
- Za litij-ionske baterije je bolje,Če jih resno praznite in polnite. Optimalen naboj za dolgoročno shranievanie litij-ionskih baterij je 40% zmogljivosti.
Pri polnieniu uporabliaite le polnilec, ki je bil prilozhen orodiu.
Pri odstranievanju baterij sledite navodilom v poglavju Varovanie okolja<.

POWX0041LI SL

• Ne povzroćajte kratkega stika. Če vžpostavite povezavo med positivnim (+) in negativnim (-) terminalom reposredno ali z nakljucnim stikom s kovinskim predmetom, s tem povzroćite kratek stik in intensiven tok, ki bo povzročil vročino, ki lahko privede do zloma ohíšia ali požara.

Baterije ne segrevajte. Ce baterijo segrejete na temperaturo vec kot 100^ se lahko tesnila, izolacijski locevalniki in druge polymerske komponente poskodujejo, zaradi cesar lahko zaene elektrolit pušcati in/ali pa pride do notranjega kratkega stika, ki vodi v segrevanje baterije in posledicno v zlom ohisi ja ali požar. Poleg baterij ne mecite v ogenj, sai lahko pride do eksplozije in/ali intenzivnega gorenia.

V skrajnih razmerah lahko pride do puščanja baterije. Če na bateriji opazite tekocino, upostevejte naslednja navodila.

Tekočino s krpo previdno obrišite z baterij, Izogibaite se stiku s kožo.
V primeru stika s kozo ali očmi sledite nasledniim navodilom.

Takoj sperite z vodo. Povrsino nevtralizirajte z blago kislino, kot je limonin suk ali kis.

Pri stiku z očmi oči spirajte z veliko vode vsaj 10 minut. Posvetujte se z zdravnikom.

Nevarnost požara! Izognite se kratkemu stiku med stiki odklopljene baterije. Baterije ne sezigajte.

6.2 Polnilniki (7)

• Za polnjenie baterijie uporabliajele polnilnik, ki je bil prilozhen orodjiu.
  Nikoli ne poskušajte polniti nepolnjivih baterij.
  Takoi poskrbite za zameniavo okvarienih kablov.
  Polnilca ne izpostavliaite vodi.
  Polnilca ne odpiraje.
  Polnilca ne preskušaite z merilniki.
  Polnilec je namenien le uporabi y zaptih prostorih.

7 LASTNOSTI

7.1 Litij-ionska baterija (8)

Prednosti litij-ionskih baterij

• Litij-ionske baterije imajo visje razmerje zmogljivost/teža (več energije pri manjiši teži, kompaktneše baterije).
• Brez spominskega učinka (izguba kapacitete po vec Čiklih polnjenja/praznjenja), tak o kot pri baterijah ostalih vrst. (Ni-Cd, Ni-MeH ...).
• Omejeno samopraznjenie. (Gleje tudi poglavje: Shranjevanje)

7.2 Vpenjalna glava brez kljuca

Vpenjalna glava brez kljuca se nahaja na vrtalniku in vam omogoça preprosto namestitev in odstranjevanje nastavkov/dodatkov. Vpenjalna glava je razdeljena na dva dela. Zadnji del se imenuje robni del, sprednji del pa telo.

Za odpiranje in zapiranje vpenjalne glave brez kljuca primite za njen robni del in z drugo rokozasucite telo vpenjalne glave. Puščice na vpenjalni glavi kažejo, v katero smer je trebazasukati telo za zategovanje in odtegovanje nastavka za vrtalnik.

POZOR: Telesa vpenjalne glave ne držite z le eno roko in Čeljusti ne zategujte ali odtegujte z močjo vrtalnika. Telo vpenjalna glava bi lahko zdrsnilo in z roko bi se lahko dotaknili vrtečega se nastavka. To lahko povzroci nasrećo s telesno poskodbo.

• Telo vpenjalne glave je mogoče odstraniti, da odkrijete magnetno držalo, v katerega lahko nastavke vstavite neposredno.

7.3 Obroč za nastavljanje navora (2)

Vrtalnik ima obroč za nastavljanje navora. Ta vam omogoca, da izbereteŽeleni navor glede na opravilo, ki gaŽelite izvesti (virtanje, privijanje razlicitnih vrst vijakov v razlicitne materiale). Pravilna nastavitev je odvisna od vrste materiala in velikosti vijaka, ki ga boste uporabili.

NASTAVLJANJE NAVORA Oglejte si 17 + 1 kazalnikov nastavitev navora na sprednjem delu vrtalnika. Zasuci te obroc za nastavljanje navora (2) na zeeleno nastavitev. Nižja kot je stevilka, nizja je nastavitev navora. Visja kot je stevilka, visja je nastavitev navora.

7.4 Stikalo za vklop/izklop (5)

Za vklop vrtalnika pritisnite na stikalo sprožilca. Za izklop vrtalnika spustite stikalo sprožilca.
Stikalo sprožilca je mogoće zakleniti v izklopljenem položaju. Ta funkcija pomaga zmanjsati možnost nehotenega zagona, kadar naprava ni v uporabi.

7.5 Izbirno stikalo za vrtenje naprej/vzvratno (v levo/desno) (4)

Stikalo za vrtenje naprej/vzvratno se nahaja nad stikalom sprežilca.

F (naprej) Pritisnite izbirno stikalo na desni strani stroja (v levo): vrtalnik bo nastavek sukali v desno (naprej, zategovanje vijakov)
R (vzvratno) Pritisnite izbirno stikalo na levi strani stroja (v desno): vrtalnik bo nastavek sukal v desno (vzvratno, rahljanje vijakov)

PREVIDNO: Preprečite poškodbe menjalnika, tak do vedno pustite, da se vpenjalna glava popolnama ustavi, preden spremenite smer vrtenja ali izberete drugo hitrost (HI-LO). Za zaustavitev sprostite stikalo sprožilnika.

7.6 Izbirno stikalo za hitrost (3)

Vaš brežični vrtalnik ima dve nastavitvi hitrosti, namenjeni vrtanju ali vijačenju pri nizki (LO) ali visoki (HI) hitrosti. akumulatorski vrtalnik ima dve hitrosti prestavo, ki je namenjen za vrtanje ali vožnji na LO ali HI hitrosti. Drsno stikalo za izbiro nizke (LO, 1) ali visoke (HI, 2) hitrosti se nahaja na vrhu vrtalnika.

Nizko hitrost (LO) uporabljamo v kombinaciji z nastavitvijo navora za privijanje ali odvjanje vijakov in za vrtanje z večjin premerom.

Visoko hitrost (HI) uporabljamo samo za vrtanje (nikoli za vijačenje, sj lahko s tem poškodujete orodje).

7.7 Mehak oprijem TPR

• Vaš brežični vrtalnik je opremljen z mehkim oprijemom TPR in zašcitnimi deli. TPR (termoplastica guma) je elastica, absorbira tresljaje in je okolju prijazna (mogoce jo je reciklrati).

8 PRED UPORABO

8.1 Polnilnik za baterijo

Uporabljajte le polnilnik za baterijo, ki je bil prilozen orodju. Samo ti polnilniki se ujemajo z litijionsko baterijo tega elektricega orodja.

Opomba: Baterija je dobavljena delno napolnjena. Pred prvo uporabo elektricnega orodja baterijo do konca napolnite, da bo lahko dosegla polnozmogljivost. Litij-ionsko baterijo lahko polnite kadarkoli, ne da bi skrajšali njenoŽiviljenjsko dobo.Če postopek polnjenja prekinete, baterije ne boste poskodovali.

Postopek 1-urnega polnjenja

• Prikljucite polnilnik na elektricno omrezej. Zasvetil bo zeleni kazalnik LED, rdeci pa bo ostal izkloplien
  Vstavite baterijo y polnilnik. Zeleni kazalnik LED bo ugasnil in zasyetil bo rdeci.
• Ko je baterija povsem napolnjena (po 1 uri), bo zeleni kazalnik LED znova zasvetil, rdeči pa ugasnil!
  Kazalnik stanja baterije na orodju (rumena, zelena, rdeča) bo kazal stanje baterije ob pritisku na stikalo za vklop/izklop (5). Baterijo je treba napolniti, kadar sveti le rdeči kazalnik LED.

8.2 Vstavljanje in odstranjevanje baterije

8.2.1 Odstranjjevanje baterije

Pritisnite gumbe za sprostitev baterije in jo narahlo izvlecite iz vrtalnika.

8.2.2 Vstavljanje baterije

Vrtalnik z eno roko držite vravnano, baterijo pa primite z drugo roko. Medtem ko s prstoma pritiskate na gumbe za sprostitev baterije, vstavlajte baterije, dokler se ne zaskovi. Pri vstavljanju baterije ne uporabljaje prekomerne sile. Ce baterija ne zdrnsve orodje preprosto, to pomeni, da je niste vstavili pravilno. Mogoce je tudi, da so baterija, terminali baterije ali vrtalnika poškodovani.

8.3 Namesčanje/odstranjevanje nastavkov in svedrov

8.3.1 Namešanje nastavkov nastavkov in svedrov

Zaklenite stikalo sprožilca, takao sper izbirnika vrtenja nastavite v srednji položaj.

Odprité ali zaprite Čeljusti vpenjalne glave do tocke, ko bo odprtina nekoliko vecja od velikosti nastavka, ki ga Želite uporabiti. Pri tem sprendnji del vrtalnika nekoliko dvignite, da nastavek ne bi izpadel iz Čeljusti vpenjalne glave. Nastavek vrtalnika vstavite nazaj v vpenjalno glavo za celotno dolžino Čeljusti, kot je pri Kazano na sliki. Zategnite Čeljusti vpenjalne glave ob nastavek vrtalnika.

POZOR: Pazite, da boste nastavek vrtalnika v celiusti vpenjalne glave vstavili naravnost.

Nastavkov vrtalnika v celjusti vpenjalne glave ne vstavlajte pod kotom, saj bi lahko nastavek izvrglo iz vrtalnika, s cemer bi lahko povzroci hude telesne poškodbe ali poškodovali vpenjalno glavo.

8.3.2 Odstranjevanje nastavkov/svedrov

Zaklenite stikalo sprožilca, takao da izbirnik yrtenia nastavite y srednji položaj.

Zrahliaite Čeljusti vpenjalne glave od nastayka yrtalnika.

Opomba Telo vpenjalne glave obračajte v smeri odtisnjene pušće. Glavo odvjte, da odtegnete celjusti vpenjalne glave.

Za zategovanje ali odtegovanje celjusti vpenjalne glave ne uporabljaje kliquca.

Odstranite nastavek iz celjusti vpenjalne glave.

8.3.3 Vdelano magnetno držalo nastavkov (sika 1)

• Brežićn i vrtalnik/izvijač ima ydelano magnetno držalo nastavkov (b) za ¼" nastavke.

• Ce ga zeIte uporabiti, odstranite hitro vpenjalno vrtalno glavo (1), tako da zadnjo obojko vpenjalne glave (a) potisnete proti vpenjalni glavi.
  Zdaj lahko ustrezni nastavek namestite na vgrajeno magnetno drzalo nastavkov (b).

• Če Želite znova namestiti vpenjalno vrtalno glavo, jo namestite na držalo nastavkov in rahlo obračajte, dokler je ni mogоće potisniti povsem navznoter. Vpenjalno vrtalno glavo zaklenite, takao da njeno obojko (a) potisnete proti stroju.

8.4 Splošni napokitza vrtanje

8.4.1 Vrtanje v vse materiale

Zmeraj uporabljaje ostre nastavke za vrtanje. Oznaciti mesto, kjer zelite izvrtati luknjo. Luknjo začnite vrtati pri nizki hitrosti. Kadar začutite, da je vrtalni nastavek malo pred tem, da prodre skozi material, zmanjsajte svoj pritisk na vrtalnik.

8.4.2 Vrtanje v kovino

Tanek material podprite s kosom odpadnega lesa. S prebijalom označite mesto, kjer Želite izvrtati luknj. Če Želite izvrtati veliko luknj, majprej uporabite majhen vrtlalni nastavek za vrtanje pilotne luknj, nato pa uporabite večji nastavek Želene velikosti. Uporabljajte le vrtlalne nastavke HSS (High Speed Steel) ali takšne, ki so priporočeni za uporabo s kovino. Pri vrtanju v Železo ali jeklo ne uporabljajte maziva, ampak sveder večkrat odstavite, da ga nekolico ohladite.

8.4.3 Vrtanje v les

S prebijalom ali zebljem oznacite mesto, kjer zeelite izvrtati luknj. Cefranju ob preboju se izognete, takdo na zadnj stran obdelovanca pritrdite kos odpadnega lesa ali pa da luknj dokoncati z zadnjne strani, po tem, ko ste jo napravili s sprednje.

9 VZDRŽEVANJE

9.1 Splośno

Orodje je zasnovano za dolgotrajno uporabo s kar majmanj vzdřevanja.

• Za neprekinjeno pravilno delovanje orodja je potrebna pravilna nega in redno ciscenje. Orodje cisite z vražno krpo.
  Polnilec ne potrebuje nobenega vzdrrzevanja, razen rednega ciscenja. Pred ciscenjem gizklucit iz elektrne vticnice.
• Uporabite mehko ščetko ali suho krpo.
• POSKRBITE, DA PREZRAČEVALNE REŽE OSTANEJ O CISTE! Redno preverjanje prezračevalne reže za prahom in drugimi smetmi. Očistite jih s stisjenim zrakom (največ 3 bare).

Pri ciščenju ne uporabljajte Čistil, ki so abrazivna ali vsebujejo topila. Za odstranjevanje umazanije, ogljkovega prahu in drugih snovi uporabite Čisto krpo.

POZOR: Pazite, da plastici neli izdelka ne pridejo v stik z zavorno tekocino, izdelki na osnovi naftnih derivatov, pronicljivimi olji itd., saj ti vsebujejo kemikalije, ki lahko poškodujejo, oslabijo ali unicijo plastiko.

POZOR: Pri cischenju orodja s stisnjenim zrakom zmeraj nosite varnostna ocala ali ocala s stranskimi scitniki. Pri prašem delu nosite tudi protiprašno masko.

BATERIJE: Baterijski sklop tega orodja vsebuje polnljive litij-ionske baterije. Ne razstavlajte baterijskega sklopa in ne poskusite zamenjati baterij v njegovi notranjosti.

9.2 Service

Elektric no orodje naj servisira usposobljeni serviser le z identcnimi nadomestnimi deli. Tako boste zagotovili, da bo elektric no orodje sie naprej varno.

10 SHRANJEVANJE

Orodje shranjujte v Čistem in suhem okolju brez zmrzali.

Hramba baterije

• Baterije hranite v hladnem prostoru. Optimalna temperatura za dolgoročno shranjevanje litij-ionske baterije je 2^ . (Izgubazmogljivosti bo le 6% na leto (vprimerjavi z 20% pri 25^ )). Baterij nikoli ne shranujte izpraznjenih.
• Bolje je,Če litij-ionske baterije pogosto polnite. Optimalen naboj za dolgoročno polnjenje litij-ionske baterije je 40% zmogljivosti.

11 TEHNIÇNI PODATKI

Hitrost vrtenja	0-350 / 0-1300 min-1
Največji premer vrtalnega nastavka	10 mm
Nazivna napetost enosmernega toka (Un)	12 V
Zmogljivost baterije	1500 mAh
Vrsta baterije	Litij-ionska
Največji navor	25 Nm
Vrsta vpenjalne glave	10 mm vpenjalna glava brez ključa
Položaji za nastavitev navora	17+1
Vrsta vtiča	VDE
Izhodna napetost/tok polnilnika	13,5 V / 1,5 A
Čas poljenja	1 H
Število baterij	1

12 HRUP

Vrednosti emisij hrupa, izmerjene skladno z ustreznim standardom. (K=3)

Stopnja akustičnega tlaka LpA	83 dB (A)
Stopnja akustične moči LwA	94 dB (A)

POZOR! Nosite zašcitio za sluh, Če akusticni tlak hrupa naprave preseze 85 dB(A).

aw (tresljaji)

9.1 m/s² K = 1,5 m/s²

13 GARANCIJA

• Garancija za ta izdelek velja 2 leta, rok za uveljavitev pa začne teči z datumom izročitve blaga potrošniku. Garancija se uveljavlja s potrjenim garancijskim listom in računom. Garancija velja na ozemlju Republike Slovenije. Izvajalec se obvezuje, da bo proti placilu vzdřeval opremo in nudil nadomestne dele tudi po preteku garancijski dobe še 3 leta.
  Dajalec garancije Varo N.V izjavlja, da je izdelek brezhiben, brez proizvodnih in materialnih napak, da ustreza opisanim tehnicnim podatkom, ter jamci za brezhibno delovanje v garancijskem roku, ki zacone teci z izrocitvijo blaga potrošniku, ce ga uporablja skladno z navodili za uporabo, pri normalnih pogojih in hrani na predpisan nacin.
• GarancijaPokriva vse napake,ki se v casa garancijskega roka pojavijo na napravi in tudin a delih,ki so bili ob nakupu naprave prilozeni (baterije, polnilniki, lezaji, sctete, kabli, vtici)ob pogoju,da do okvare na delih ni prišlo zaradi obicajne obrabe.Garancija pa nePokriva tudi napak,ki se pojavijo na dodatkih (svedri,nastavki za vrtanje,zagini listitid.) kot tudi ne okvar,ki nastanejo zaradi neprimernegara ravnanja,nesrece ali nedovoljene prisagoditve naprave.
• Garancijske določbe prav takо ne vključujejo škode in/ali napak zaradi neustrezne uporabe.
  Zavracamo tudi vsakrsno odgovornost za vsakrsne telesne poškodbe zardi neustrezne uporabe orodja.
  Garancija ne izključuje pravic potrošnika, ki izhajao iz odgovornosti prodajalca za napake na blagu.
• Popravila sme izvesti le servis, pooblascen za orodie Powerplus.
  Zmerai lahko pridobite vec informaci na stevilki 00 32 3 292 92 90.
  Mogovi niso nobeni garancijski zahtevki, ce je skoda na napravi posledica malomarnega. vzdhrževanja ali preobremenitve.
• Iz garancije je popolnama izkljucena škoda zaradi vstopa tekocrine v napravo, prekomernega vstopa prahu, namernega poskodovanja (ali poskodb zaradi velike malomarnosti), nepravilne uporabe (uporabe za namene, za katere naprava ni primerna), nestrokovne uporabe (npr. zaradi neupoštevanja navodil v priročniku), nestrokovnega sestavljanja, udara strele ali neustrezne napetosti elektricnega omrežja. Taseznam ni izcrpen.
• Sprejem garancijskega zahtevka in popravilo naprave ne pomeni podaljsanja garancijskega obdobja ali zaćetka novega garancijskega obdobja, razen v primerus, da je bil zamenjan bistveni del naprave z novim delom. V kolikor se ob uveljavitvi garancijskega zahtevka blago zamenia z novim, proizvajalec izda nov garancijski list.
• Naprave ali deli, ki so zameniani y okviru garancjie, ostanejo last druzbe Yaro NV.
• Pridržujemo si pravico do zavrinitve zahtevka, Če dokazilo o nakupu ni predloženo oziroma Če je očitno, da izdelek ni bil pravilno vzdřevan. (Čiste prezračevalne reže, redno servisirane oglikove šćetke itd.)
• Dokazilo o nakupu morate shraniti kot dokaz o datumu nakupa.
• Napravo je treba prodajalcu vrniti nerazstavljeno in v sprejemljivo cistem stanju (v izvornem plastichnem kovčku, ce je bil ta prilozhen) ter priloziti dokazilo o nakupu.
• Orodie je treba vsai enkrat na mesec napoliniti, da bo delovalo optimalno.

14 OKOLJE

Ce morate napravo po dolgotrajni uporabi zavreci, je ne zavrzite med gospodinjske odpadke, ampak na okolju prijazen način.

Z odpadnih elektrichnih izdelkov ni dovoljeno ravnati kot z obicajnimi gospodinjskimi opadki. Reciklirajte, ce je na voljo reciklažni obrat. Za nasvet o recikliranju se obrnite na krajevno oblast ali trgovca.

14.1 Baterija

Ta izdelek vsebuje litijeve ione. Baterijo pravilno reciklirajte oziroma zavrzite, da pomagate ohraniti naravne vire. Lokalni, državni ali zvezni zakoni vam morda prepovedujejo odlaganje litij-ionskih baterij med gospodinjske opadke. Za informacije o moznosti recikliranja in/ali odlaganja se obrnite na lokalno zbirno mesto za opadke.

15 IZJAVA O SKLADNOSTI

varo

VARO N.V. - Vic. Van Rompuy N.V. Joseph van Instraat 9 - BE 1500 Lier - Belgija izjavlja, da:

Izdelek: BREZZICNI VRTALNIK

Znamka: POWERplus

Stevilka izdelka:POWX0041LI

ustreza osnovnim zahevam in drugim ustreznim dolocbam veljavnih evropskh direktiv na podlagi uporabe usklajenih evropskih standardov. To izjavo razveljavi vsakrsno nepooblasceno spreminjanje naprave.

Evropskim direktivam (vključno z morebitnimi sprembami do dneva podpisa):

2014/30/EU

2006/42/EC

2011/65/EU

Evropski usklajeni standardi (vključno z morebitnimi sprembami do dneva podpisa):

EN62841-1:2015

EN62841-2-1:2018

EN55014-1:2017

EN55014-2:2015

Skrbnik tehnicne dokumentacije: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Podpisani deluje v imenu izvršnega direktorja podjetja,

Mertens Ludo

Ludo Mertens

Odelek za regulativne zadeve - vodja za skladnost
