POWX0041LI - Pora PowerPlus - Ilmainen käyttöohje ja opas

Tuotetyyppi	Akkuporakone
Merkki	PowerPlus
Malli	POWX0041LI
Nimellisjännite	12 V DC
Akkutyyppi	Li-ion
Akun kapasiteetti	1500 mAh
Suurin vääntömomentti	25 Nm
Suurin poraushalkaisija	10 mm
Istukan tyyppi	Itsekiertyvä istukka 10 mm
Kuormittamaton nopeus	0-350 / 0-1300 min⁻¹ (2 nopeutta)
Vääntömomenttiasetukset	17+1
Laturi	13,5 V / 1,5 A
Latausaika	1 tunti
Mukana toimitettujen akkujen määrä	1
Porattavat materiaalit	Puu, metalli, muovi, tiili
Toiminnot	Poraus ja ruuvaus, kääntyvä pyörimissuunta, 2-nopeusvalitsin
Kahva	Pehmeä ote TPR
Magneettinen teräpidike	Sisäänrakennettu
Akun merkkivalo	LED (keltainen, vihreä, punainen)
Äänenpainetaso	83 dB(A)
Äänentehotaso	94 dB(A)
Tärinä	9,1 m/s² (K=1,5 m/s²)
Suojausluokka	Luokka II (kaksoiseristys)
Takuu	36 kuukautta
Huolto	Puhdistus kostealla liinalla, puhdista tuuletusaukot harjaamalla

Usein kysytyt kysymykset - POWX0041LI PowerPlus

Kuinka ladata POWX0041LI -porakoneen akku?

Liitä laturi pistorasiaan (vihreä merkkivalo syttyy). Aseta akku laturiin (punainen merkkivalo syttyy). Täysi lataus kestää noin 1 tunti. Kun akku on ladattu, vihreä valo syttyy uudelleen ja punainen sammuu.

Kuinka asentaa tai irrottaa akku?

Irrottaaksesi akun, paina molempia vapautuspainikkeita ja vedä varovasti. Asentaaksesi, pidä poraa pystysuorassa, aseta akku painamalla painikkeita, kunnes se napsahtaa paikalleen. Älä käytä liiallista voimaa.

Kuinka vaihtaa terät tai poranterät?

Lukitse ensin kytkin keskelle. Avaa itsekiertyvän istukan leukoja kiertämällä runkoa. Aseta terä suoraan leukoihin, kiristä sitten kiertämällä vastakkaiseen suuntaan. Älä koskaan pidä istukan rungosta kiinni käytön aikana.

Kuinka säätää vääntömomenttia?

Kierrä poran etuosassa olevaa vääntömomentin säätörengasta (numerot 1–21). Mitä pienempi numero, sitä pienempi vääntömomentti, sopii pienille ruuveille. Porataksesi valitse porausasento (poran symboli).

Kuinka käyttää nopeusvalitsinta?

Käytä poran päällä olevaa valitsinta. Asento LO (1): ruuvaus ja suurten halkaisijoiden poraus (0-350 rpm). Asento HI (2): vain poraus (0-1300 rpm). Älä ruuvaa HI-asennossa välttääksesi työkalun vahingoittumista.

Mitä materiaaleja voin porata tällä porakoneella?

Tällä porakoneella voi porata puuta, metallia, muovia ja tiiltä. Käytä kullekin materiaalille sopivia teriä (esim. HSS-terät metallille).

Mitä turvatoimia on noudatettava?

Käytä suojalaseja ja asianmukaisia varusteita. Älä käytä löysiä vaatteita. Pidä lapset loitolla. Varmista, että kytkin on off-asennossa ennen akun liittämistä. Käytä vain mukana toimitettua laturia.

Kuinka huoltaa POWX0041LI -porakonetta?

Puhdista työkalu kostealla liinalla. Älä käytä liuottimia. Pidä tuuletusaukot puhtaina puhaltamalla ne puhtaiksi paineilmalla (enintään 3 baaria). Korjaukset tulee antaa ammattilaisen tehtäväksi.

Mitä tehdä, jos akku ei pidä latausta?

Varmista, että akku on ladattu oikein. Jos ongelma jatkuu, kyseessä voi olla viallinen akku. 36 kuukauden takuu ei kata akkuja, mutta ota yhteyttä Powerplus-huoltoon saadaksesi apua.

Mikä on PowerPlus POWX0041LI -porakoneen takuu?

Tuotteella on 36 kuukauden takuu ostopäivästä alkaen. Takuu kattaa valmistusvirheet, mutta ei normaalia kulumista, lisävarusteita, akkuja eikä virheellisestä käytöstä aiheutuneita vaurioita. Säilytä ostotodistuksesi.

KÄYTTÖOHJE POWX0041LI PowerPlus

1 KAYTTO 3
2 KUVAUS (KUVA A) 3
3 PAKKAUKSEN SISALTO 3
4 SYMBOLIT 3
5 YLEISET TURVALLISUUSOHJEET 4
5.1 Työskentelyalue 4
5.2 Sähköturvallisuus 4
5.3 Henkiloturvallisuus 4
5.4 Sähkölaitteiden huolellinen käsittely ja käytto 5
5.5 Huolto 5
6 LISATURVAOHJEITA AKUILLE JA LATUREILLE. 5
6.1 Akut (9) 5
6.2 Laturit (8) 6
7 OMINAISUUDET 6
7.1 Li-ion akku (8) 6
7.2 Kaskayttoinen istukka (1) 6
7.3 Väntövoiman säätorengas (2) 6
7.4 On/off-kytkin (5) 7
7.5 Suuntavalitsin (pyorimissuunnan valitsin) (4) 7
7.6 Nopeusvalintanuppi (3) 7
7.7 TPR pehmea kahva 7
8 KAYTON VALMISTELU 7
8.1 Akun lataus 7
8.2 Akun asentaminen ja irrottaminen 8
8.2.1 Akun irrotus 8
8.2.2 Akun asentaminen 8
8.3 Terien ja poranterien asennus ja poisto 8
8.3.1 Karkipalojen/poranterien asennus 8
8.3.2 Karkipalojen/poranterien irrotus 8
8.3.3 Ruuvauskärjen magneettipidin (kuva 1) 8
8.4 Yleisiä vihjeitä poraukseen 8

8.4.1 Poraus kaikkin materiaaleihin 8
8.4.2 Metallin poraus.. 8
8.4.3 Puun poraus 9
HUOLTO 9
9.1 Yleista 9
9.2 Huolto 9
10 SAIYTYS 9
11 TEKNISET TIEDOT 9
12 MELU 10
13 TAKUU 10
14 LAITTEEN KAYTOSTA POISTAMINEN 11
14.1 Akut 11
15 YHDENMUKAISUUSILMOITUS 11

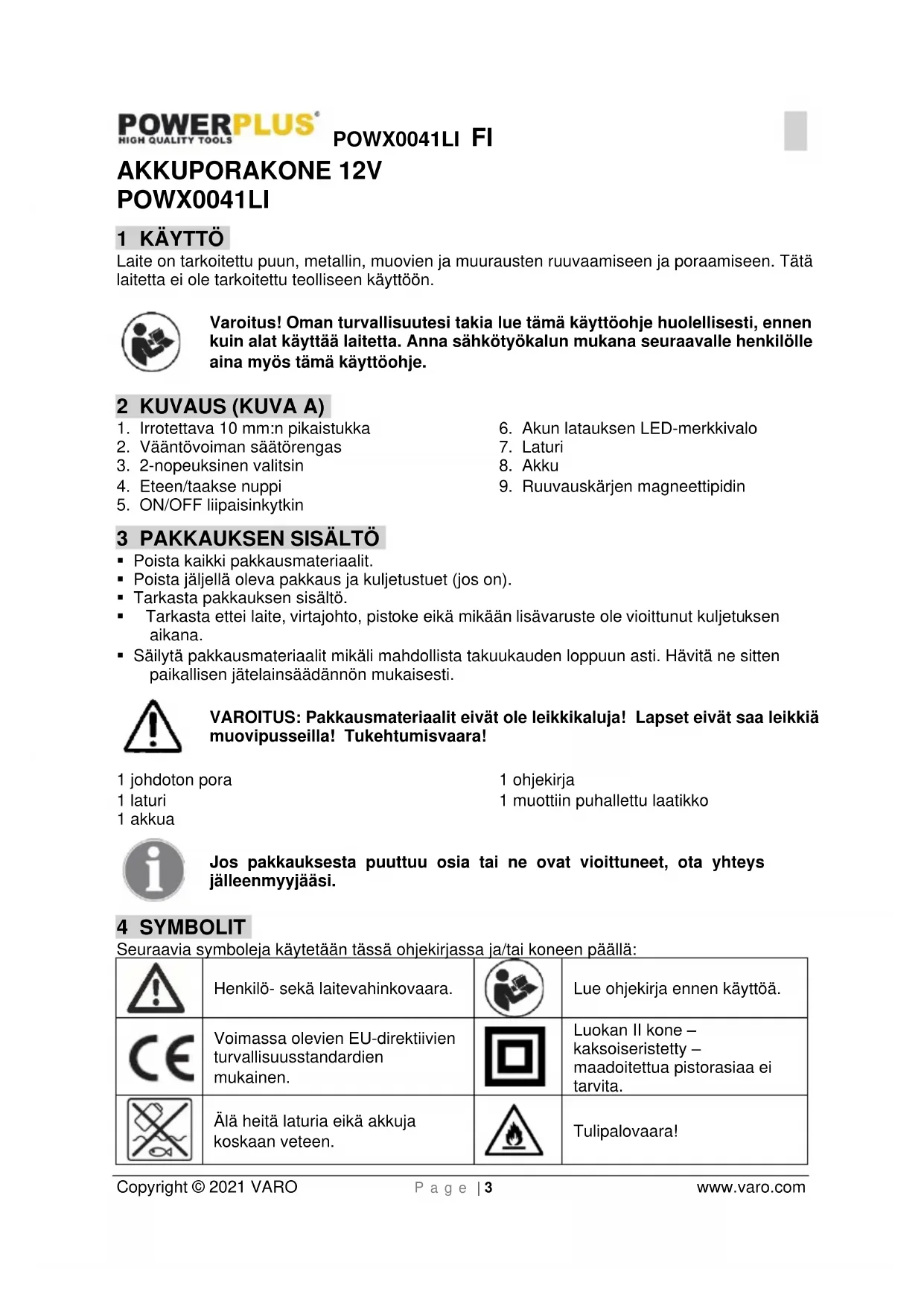

AKKUPORAKONE 12V POWX0041LI

1 KÄYTTÖ

Laite on tarkoitettu puun, metallin, muovien ja muurausten ruuvaamiseen ja poraamiseen. Tata laitetta ei ole tarkoitettu teolliseen kayttoon.

Varoitus! Oman turvallisuutesi takia lue tamä käyttoohje huolellisesti, ennen kuin alat käyttaa laitetta. Anna sahkötyokalun mukana seuraavalle henkilolle aina myös tamä käyttoohje.

2 KUVAUS (KUVA A)

1. Irrotettava 10 mm:n pikaistukka
2. Väantövoiman saatorengas
3. 2-nopeuksinen valitsin
4. Eteen/taakse nuppi

5. ON/OFF liipaisinkytkin

6. Akun Iatauksen LED-merkkivalo

7. Laturi
8. Akku
9. Ruuvauskarjen magneettipidin

3 PAKKAUKSEN SISÄLTÖ

• Poista kaikki pakkausmaterialialit.
• Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).
  Tarkasta pakkauksen sisälto.
  Tarkasta ettei laite, virtajohto, pistoke eikä mikaan lisavaruste ole viottunut kuljetuksen aikana.
  Sälytä pakkaismateriaalit mikäi mahdollista takuukauden loppuun asti. Havita ne sitten paikallisen jatelainsäadannon mukaisesti.

VAROITUS: Pakkausmaterialiaalit eivat ole leikkikaluja! Lapset eivat saa leikkia muovipusseilla! Tukehtumisvaara!

1 johdoton para

1 ohjekirja

1 laturi

1 muottin puhalfettu laatikko

1 akkua

Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jalleenmyyjaasi.

4 SYMBOLIT

Seuraavia symboleja käytetään tassā ohjekirjassa ja/tai koneen paallä:

	Henkilö- sekä laitevahinkovaara.		Lue ohjekirja ennen käytöö.
CE	Voimassa olevien EU-direktiivien turvallisuusstandardien mukainen.		Luokan II kone - kaksoiseristetty -maadoitettua pistorasiaa ei tarvita.
	Älä heitä laturia eikä akkuja koskaan veteen.		Tulipalovaara!

Käytä paristolaturia vain sisātiloissa.

Alä altista laturia eikä akkua korkeille lampötiloille.

5 YLEISET TURVALLISUUSOHJEET

Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käytö. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sahköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käytöä varten. Sana "sähkötyokalu" tarkoittaa sahköverkkoon liitettävi (johdollisia) sahkötyokaluja tai akkukäytöisiä (johdottomia) sahkötyokaluja.

5.1 Työskentelyalue

• Pida työskentelyalue puhtaana ja hyvin valaistuna. Epäjärkestys ja huanosti valaistut tvöskentelyvalueet oyat tapaturma-alttiita.
• Älä käytä laitetta rajahdysherkissä ymparistöissä, joissa on palavia{nesteita, kaasuja tai polya. Sahkötvokalut muodostavatkipinoita, jotka voivat syvtyttaa polyn tai hovryt.
• Varmista, etta lahettyvillä ei ole lapsia eikä muita henkilöitä tyokalun kayton aikana. Keskittymisen herpaantuessa voit menettä laitteen hallinnan.

5.2 Sähköturvallisuus

Tarkasta aina etta verkkojannite vastaa valmistuskyltiin merkittya jinnitetta.

• Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkääänlaisia muutoksia. Alä kayta sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja vhteensopivat pistorasiat pientavät sähköiskun vaaraa.
  Välta koskemasta maadoitettuihin pintoihin, kuten putkiin, lampopattereihin, liesiin ja iäkaappeihin. Sahköiskun vaara on suurempi, kun olet itse maadoitettu.
• Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sahköiskun vaaraa.
• Alä kanna aläkä ripusta laitetta johdosta aläkä irrota pistotulppaa pistorasiasta johdosta vetamalla. Pidä johto kaukana lampolahteista, oljysta, teravista reunoista ja liikkuvista laitteiden osista, Vialiset ja sekaiset johdot lisävät sahköiskun yaaraa.
• Jos kaytāt sahkötyokalua ulkotiloissa, kayta sen kanssa ainoastaan ulkotiloihin tarkoitettua iatkojohtoa. Ulkotiloihin hvväksvtn iatkojohdon kävtö pientaā sahköiskun vaaraa.
• Ellei sahkötyokalun kaytöä koskeissa tiloissa voida valttä, kaytä jännösvirtalaitteell (RCD) suojattua virtalähdett. RCD:n kaytö vahentä sahköiskun vaaraa.

5.3 Henkiloturvallisuus

• Ole varovainen. Keskity aina työhösi ja käsitte sähkötyokalua aina järkevästi. Älä käytä laitetta, kun olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen kävtössä voj aiheuttaa yakavia tapaturmia.
• Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten polynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulosuojainten käytö vahentä tapaturmien riskä, kun ne on mitoitettu sahkötyokalun ominaisuksia ja käytötarkoitustya yastaayiki.
• Varmista, etta laitetta ei voi käynistäa vahingossa. Varmista, etta virtakytkin on OFF-asennossa, ennen kuin liitat pistokkeen pistorasiaan. Jos pidät sormea katkaisimella kantaessasi laitetta tai liitat laitteen sahköverkkoon katkaisimen ollessa paällä, tapaturmien vaara on suuri.
• Irrota saatotyokalut ja ruuvitaltat, ennen kuin kytket laitteen paalle. Tyokalu tai ruuvitalta voi aiheuttaa tapaturmia ollessaan kiinnitetynä pyorivaan laitteen osaan.

POWX0041LI FI

• Älä kurottaudu. Varmista, etta seisot laitetta käyttaessäsi tukevalla alustalla ja että pystyt pitämän tasapainon koko ajan. Nain pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.
• Käytä aina sopivia vaatteita. Älä käytä valjiä vaatteita tai koruja työskentelyn aikana. Varmista, etta hiuksesi, vaatteesi ja käsineesi eivat pääse likkuvien osien vällin. Valjät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni.
• Jos laitteeseen voidaan liittää polynimuri ja keruulaite, varmista, etta ne on kiinnitetty hyvin ja niitta kaytetaan oikein. Näden laitteiden kayttö pientaä polyn aiheuttamia vaaratilanteita.

5.4 Sahkolaitteiden huolellinen käsittely ja käytto

• Älä ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sahkölaitetta. Sopivan tyokalun käytöllä työskently sujuu paremmin ja turvallisemmin märiritettylä tehoalueella.
• Älä käytä sähkölaitteita, joiden virtakytkin on vialinen. Sähkölaite, jota ei voi enää kytkeä paälle tai/eikä pois, on vaarallinen ja se on korjattava.
• Irrota pistotulppa pistorasiasta, ennen kuin teet laitteeseen asetuksia, vaihdat lisavarusteita tai asetat laitteen sailoo. Näden varotoimenpiteiden ansiosta laite ei päase tahattomasti käynistymän.
• Säilytä sahkölaitteet aina lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttaa laitetta, jotka eivät ole perehtyneet sen käyttoön eivatkä naihin käyttoohjeisiin. Sähkölaitteet ovat vaarallisia, kun niitä käytvät kokemattomat henkilöt.
• Huolla sahkolaiteet huolellisesti. Tarkasta, etta liikkuvat laiteen osat toimivat moitteettomasti eivatka jaa juniin, etta laitteessa ei ole rikkoutuneita tai muita vialisia osia, etta ne haittaavat laiteen toimintaa. Korjauta vioittuneet osat ennen laiteen kayttoa. Monet tapaturmat johtuvat puutteellisesti huolletuista sahkolaitteista.
• Pida terat teravina ja puhtaina. Huolellisesti huolletut terat, joden leikkaavat reunat ovat teraviä, jumittavāhemman ja niitta on helppompi kayttäa.
  Käytä sahkölaitetta, lisävarusteita, varateriä jne. näden ohjeiden mukaisesti ja siten kuin tietyn laitetyypin käytöohjeissa on neuvottu. Ota käytön aikana huomioon myös työskentelyolosuhteet ja suoritettava toimenpide. Sähkölaitteiden käytö muuhun kuin märiréttyyn käytöttarkoitukseen voi aiheuttaa vaaratilanteita.

5.5 Huolto

• Korjauta laitteesi ainoastaan patevallä ammattihenkilollä, joka käyttaa vain alkuperäisia varaosia. Nain varmistat, etta laitteesi on turvallinen sitä käytettaessä.

6 LISÄTURVAOHJEITA AKUILLE JA LATUREILLE

6.1 Akut (8)

• Alä koskaan yritä avata niitä mistaän syystä.
• Alä sailytā paikoissa, joissa lampötila voi nousta yli 40 °C:een.
• Lataa vain ymparistossa, jossa lampotila on valillä 4 °C - 40 °C.
• Sälytä akut viileässä ja kuivassa tilassa (5-20 °C). Älä koskaan sälytä akkuja lataamattomina.
• Li-ion-akkujen sahkövaraus on parasta purkaa saannöllisesti ja ladata ne uudelleen (vahintäan 4 kertaa vuodessa). Pitkään varastoitaessa Li-ion-akun ihannelataus on 40% .
• Lataa vain tyokalun mukana tulleella laturilla.
  Kun havita akkuja, noudata kappaleen "Ympariston suojelu" ohjeita.
• Alä aiheuta oikosulkuja. Jos yhdistetään plus- (+) ja miinusnapa (-) suoraan tosiinsa tai vahingossa metalliesineiden valityksellä, akkujen virtapiirin menee oikosulkuun ja akuissa kulkee suuri märä virtaa synnyttäen lampöä, mikä voi aiheuttaa rajähdyksen tai tulipalon.
• Alä kuumenna. Jos akut kuumenevat yli 100 °C:een, tiivisteet ja eristeet sekä muut muoviosat voivat vaurioitua ja aiheuttaa akkunesteen vuotamisen ja/tai sisäisen oikosulun, mikä voi aiheuttaa kuumenemista ja rajähdyksen tai tulipalon. Aläkä altista akkuja tulelle, sillä seurauksena voi olla rajähdyjs ja/tai voimakas palo.

POWX0041LI FI

• Aaritapauksessa voi seurauktena olla akkuvuoto. Kun huomaat nestettä akun pinnalla, tee seuraavaa:

• Pyyhi;neste huolellisesti pois kangaspalalla. Välta ihokontaktia.

• Mikäli nestettä joutuu iholle tai silmiin, noudata seuraavia ohjeita:

o huuhtele heti vedell. Neutraloi miedolla hapolla kuten sitruunamehulla tai etikalla.
- Jos akun nestettä joutuu silmiin, huuhtele runsaalla puhtaalla vedellä ainakin 10 minuutin ajan Käy läkarillä.

Tulipalovaara! Välta irrotetun akun napojen oikosulkemista. Älä polta akkua.

6.2 Laturit (7)

• Lataa akku vain työkalun mukana tulleella laturilla.
• Alä koskaan yritä ladata paristoja tai akkuja, joita ei voi ladata.
  Vaihda vioittuneet johdot valittomasti.
• Älä altista kosteudelle tai vedelle.
• Alä avaa laturia.
• Alä työnnä mitään laturin sisään.
  Täm laturi on tarkoitettu vain sisakayttoon.

7 OMINAISUUDET

7.1 Li-ion akku (8)

Li-ion paristojen edut :

• Li-ion akuilla on suurempi kapasiteetti/painosuhde (enemmän tehoa ja kevyempi, kompaktimpi paristo)
• Ei muistivaikutusta (tehohäviö monen lataus/purkausjakson jälkeen) niin kuin muuntvyppisillä paristoilla. (Ni-Cd, Ni-MeH...).
  Rajoitetu itse purkautuminen. (katso myos luku: sailytys)

7.2 Käskäytöinen istukka (1)

Avaimeton istukka tulee porasi toimituksen mukana. Se mahdollistaa karkien/lisavarusteiden helpon asennuksen ja irrotuksen. Istukka jakautuu kahteen osaan. Takaosaa kutsutaan kaulukseksi ja etuosaa kutsutaan rungoksi.

Voidaksesi avata ja sulkea avaimettoman istukan, tartu kiinni ja pidä kiinni istukan kauluksesta toisella kädellä ja kierra istukan runkoa toisella kädellä. Nuoliet istukan paällä ilmaisevat mihin suuntaan istukan runkoa on kierrettävä kärkipalan kiinnittämiseksi (kiristys) tai vapautamiseksi (lukituksen avaaminen).

VAROITUS: Älä pidä istukan rungosta kiinni toisella kädellä aläkä käytä poran voimaa kiristämään tai lóystämään istukan leukoja. Istukan runko voi luistaa ja katesi voj joutua kosketuksiin pyörivän lisävarusteen kanssa. Se voi aiheuttaa onnettomuuden ja henkilön loukkaantumisen.

• Istukkarunko voidaan irrottaa ja vaihtaa ruuvauskarkien magneettipitimeen, johon voi tyontä kärjet suoraan istukkaa kiertamatta.

7.3 Väantövoiman saatorengas (2)

Porassa on väantövoiman säätorengas. Se antaa sinun valita suoritettavalle työlle sopivan väantövoiman (poraus / erilaiset ruuvit eri materiaialeihin kiinnitettäessä). Oikea asetus riippuu materiaalista ja käytämäsi ruuvin koosta.

VÄÄNNON SÄTÄMINEN: Katso 21+1 väantövoiman ilmaisimen asetukset, jotka sijaitsevat poran edessä. Kierra saatorengas (2) haluamaasi asetukseen. Mitä alhaisempi luku, sitä alhaisempi väannon asetus. Mitä suurempi luku sitä korkeampi väännon asetus.

7.4 On/off-kytkin (5)

Kytkepora PÄLLE painamalla liipaisinkytkintä. Kytke POIS vapauttamalla liipaisinkytkin. Liipaisinkytkin voidaan lukita OFF-asentoon. Täm ominaisius vähentä vahinkokäynistystem mahdollisuutta poran ollessa kayttamattomanä.

7.5 Suuntavalitsin (pyörimissuunnan valitsin) (4)

Porassa on suuntavalitsin liipaisinkytkimen ylapuolella.

F(Forward) (eteen): Paina laitteen oikealla puolella olevaa valitsinta (vasemmalle puolle): pora pyorii oikealle (eteen / kiristaa ruuveja).
- R(Reverse) (taakse): Paina laitteen vasemmalla puolella olevaa valitsinta (oikealle puolle): pora pyorii vasemmalle (taakse / lóysäruuveja).

VARO: Voidaksesi estaa vaildelaatikon vioittumisen, anna istukan aina pysahtya taysin, ennen kuin vaihdat kiertosuuntaa tai valitset toisen nopeuden (HI-LO). Pysa'ta vapauttamalla liipaisinkytkin.

7.6 Nopeusvalintanuppi (3)

Johdottomassa porassasi on kaksi nopeutta, poraukseen ja väantöön HITAASTI LO tai NOPEASTI HI. Poran päällä on liukukytkin nopeuden valintaan: LO (1) tai HI (2).

Hidasta (LO) nopeutta, sekä vaantöa, kaytetaan ruuvien kiinitykseen tai irrotukseen sekä porattaessa suuriihalkaisijaisilla terillä.

Suurta (HI) nopeutta käytetään vain poraukseen (ei koskaan ruuvaukseen, sillä se voi vahingoittaa tyokalua).

7.7 TPR pehmea kahva

Johdottomassa porassasi on TPR pehmea kahva ja sujoasia. TPR (termoplastinen kumi) on elastinen, iskuja imeva ja ymparistoystavallinen (kierratettava)

8 KÄYTÖN VALMISTELU

8.1 Akun Iataus

Käytä vain työkalun mukana toimitettua akkulaturia. Vain namä akkulaturit sopivat voimatyökalusi litiumioniakkuun.

Huomio: Akku toimitetaan osittain ladattuna. Jotta akun täysi teho voitaisiin taata, tulee akku ennen ensimmaista käytöönottoa ladata täyteen latauslaitteessa. Litiumioni-akkua voidaan ladata milloin vain, lyhentämättä akun elinikää. Latauksen keskeytys ei vaurioita akkua.

Akun lataaminen, 1 tunti:

Kytke laturi pistorasiaan. Vihrea valo sytty, punainen valo ei syty.
Laita akku laturiin. Vihrea valo sammu ja punainen syttyy.
Kun akku on latautunut tayteen (1 tunnin jälkeen), vihrea valo syttyu uudelleen ja punainen valo sammuu!
Tyokalun akkuvalot (keltainen, vihrea ja punainen) nayttavat akun tilan, kun painetaan virtakytkin-liipaisinta (5). Kun vain punainen valo palaa, akku tarvitsee latauksen.

8.2 Akun asentaminen ja irrottaminen

8.2.1 Akun irrotus

Paina molempia akun vapautuspainikkeita ja vedä akku varovasti ulos porasta.

8.2.2 Akun asentaminen

Pida pora pystyasennossa toisessa kaddessa ja akku toisessa kaddessa. Samalla kun painat kahdella sormella akun vapautuspainikkeita, tyonnna akkua kunnes se napsahtaa paikoilleen. Alä kayta lian suurta voimaa akkua asennettaessa. Jos akku ei tyonny helposti, sitä ei tyonneneta oikein. On myos mahdollista, etta akku, akun navat tai pora voivat olla vioittuneet.

8.3 Terien ja poranterien asennus ja poisto

8.3.1 Kärkipalojen/poranterien asennus

Lukitse liipaisinkytkin asettamalla suuntavalitsin keskiasentoon.

Avaa tai sulje istukan leukoja niin, etta aukko jäa hiukan käytämäsi teraa suuremmaksi. Nostamyös poran etuosaa hiukan ylospain, jottei tera putoa istukan leuoista. Aseta tera suorassa istukkaan leukojen koko pituudelta kuten kuvassa Kiristä leuat poranterän paallee. VAROITUS:

Varmista, etta tera tulee istukan leukoihin suoraan.

Ala laita poranteraa vinossa istukan leukoihin, tera voisi lentaa porasta ja aiheuttaa mahdollisesti yakavan loukkaantumisen tai vaurion istukalle.

8.3.2 Kärkipalojen/poranterien irrotus

Lukitse liipaisinkytkin asettamalla suuntavalitsin keskiasentoon.

Löysä leuat poranterän pälätä.

Huom.: Kierra istukan runkoa Release-nuolen suuntaan istukan loysaamiseksi.

Alä käytä tyokaluja istukan leukojen kiristämiseen tai lóysäämseen.

Poista porantera istukasta.

8.3.3 Ruuvaskärjen magneettipidin (kuva 1)

• Johdottomassapora-ruuvinvaantimessa on magneettipidin (b) 1 / 4 -tuuman karjille.
• Saat sen käytöön, kun irrotat pikaistukan (1) painamalla istukan muhvia (a) istukkaa kohti.
• Nyt voit tyontaa sopivan karjen magneettipiteimeen (b).
• Kun asennat porausistukan takaisin, laita se kärkien pitimeen ja kierra sitä hiukan, kunnes sen saa työnnettyä kokonaan paikalleen. Lukitse porausistukka paikalleen tyontämällä porausistukan muhvia (a) kohti konetta.

8.4 Yleisiä vihjeita poraukseen

8.4.1 Poraus kaikkiiin materiaaleihin

Käytä aina teräviä poranteriä. Merkitse paikka, mihin haluaisit porattavan reiän. Aloita reiän poraaminen alhaisella nopeudella. Vähennä poraan kohdistuvaa painetta, kun kärki on juuri tyontymässä materiaalin lapi.

8.4.2 Metallin poraus

Tue ohut materiaali jatepuupalalla. Käytä pistepuikkoa reiän paikan merkitsemiseen. Jos poraat isoa reikää, käytä ensin pienikokoista poranteräkokeilureiän tekemiseen ja käytä sitten sopivankokoista isoa poranterä. Käytä vain HSS (High Speed Steel) poranteriä tai

metallin poraukseen suositeltuja teria. Porattaessa rautaan tai terakseen, alä kayta voiteluainetta, vaan vedàpora saannöllisesti takaisin jähdytksen parantamiseksi.

8.4.3 Puun poraus

Merkitse porattava paikka stansilla tai naulalla. Voidaksesi valttäa lastuuntumisen lapimenokohdassa, purista jatepuupala tyokappaleen taakse tai jatka reikaa puun toiselta puolelta heti kun poranterä alkaa tulla nakyviin.

9 HUOLTO

9.1 Yleistä

Tyokalusi on suunniteltu toimimaan pitkän aikaa mahdollisimman vahaisellhuollola.

• Tyokalun jatkuva tyydtyvä toiminta edellyttäa sen hyvää hoitoa ja saannollista puhdistamista. Puhdista tyokalusi kostealla rätillä.
  Laturi ei tarvitse muuta hoitoa kuin saannollisen puhdistuksen. Irrota laturi virtalähteesti ennen puhdistusta.
  Käytä pehmeäa harjaai taitkuivaa kangasta.
• PIDÄ TUULETUSAUKOT PUHTAANA! Tarkasta sãännöllisesti, ettei venttiliaukoissa ole polvã tã nuuta roskaa. Puhdista paineilmalla (maks. 3 baaria)

Alä kayta mitään hiovia tai liuottavia pesuaineita. Käytä puhtaita rattejä lian, hiilipölyn, jne. poistoon.

VAROITUS: Alä päästä jarrunesteita, bensiiniä, öljtuotteita, liuottimia, jne. kosketuksiin muoviosien kanssa, sillä niiden kemikaalit voivat heikentaa tai vahingoittaa muovia.

VAROITUS: Käytä aina suojalaseja tai silmänsuojaimia, joissa on sivusujoa, kun puhdistat tyokaluja paineilmalla. Jos toimenpide on polyinen, käytä myös hengityssuojainta.

AKUT: Akkukotelossa on ladattava Li-ion-akku. Alä pura aläkä avaa akkukoteloa tai yritä vaihtaa sen sisallee akkuja.

9.2 Huolto

Voimatyokalun saa huoltaa vain ammattitaitoinen korjaaja taysin sananlaisia varaosia kayttäen. Tama takaa sen, etta tyokalun turvallisuys pysyy hyvana.

10 SÄLYTYS

Säilytä työkalusi puhtaassa, kuivassa ja lämpimässä paikassa.

Akkujen sailytys

Säilytä akkusi viileässä paikassa. Optimaalinen lampötila Li-ion akun sailyttamiseen pitemmän ajan on 2^ . (tehohäviö on vain 6% vuodessa verrattuna 20% 25°C:ssa). Älä koskaan sailytä akkuja lataamattomina.
- Li-ion akut on paras ladata usein. Optimaalinen Li-ion akun lataus pitkäikaisen sailytyksen aikana on 40% sen kapasiteetista.

11 TEKNISET TIEDOT

Pyörimisnopeus	0-350 / 0-1300 min-1
Maks. poranterän lämpittta	10 mm
Nimellisjännite DC (Un)	12 V
Akun kapasiteetti	1500 mAh
Akkutyyppi	Li-ion
Maks. vääntö	25 Nm
Istukkatyyppi	10 mm avaimeton istukka
Vääntöasennot	17+1
Pistoketyppi	VDE
Laturin lähtöjannite /virta	13.5 V / 1.5 A
Latausaika	1 H
Akkujen lukumäärää	1

12 MELU

Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3)

Äänenpainetaso LpA	83
Äänitehotaso LwA	94 dB (A)

HUOMIO! Käytä kuulosuojaimia, kun äennpaine on yli 85 dB(A).

Aw (Tärinataso)

9.1 m/s² K = 1,5 m/s²

13 TAKUU

• Talle tuotteelle on annettu 36 kuukauden takuu, joka alkaa hankintapäivämärästä, joloin ensimmäinen käytäja on ostanut tuotteen.
• Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normalaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita eikä tulppia tai lisavarusteita kuten poria, poran teria, sahan teria jne.; vahinkoja tai vikoja, jotka johtuvat vaärinkäytösta, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myoskään kuljetuskustannuksia.
  Väärastä käytösta johtuvat viat ja/tai vauriot eivat myoskaan kuulu takuun piirin.
• Pidatämme myös itsellämme oikeuden hylä tvaatimus, joka koskee tyokalun värästä käytostä aiheutunutta ruumillista vammaa.
• Korjaukset saa suorittaa vain Powerplus tyokalujen valtuuttamassa huoltopisteessä.
• Lisatietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.
• Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.
• Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosa tai ylikuormituksesta.
• Takuun piirin eivat kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liialisesta polysta, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuuudesta johtuen), vaarastä kaytostä (laitteelle sopimattomat kayttotarkoitukset), taitamattomasta kaytostä (esim. kasikirjan ohjeita ei noudateta), vaarastä kokoamisesta, salaman iskusta, virheellisestä verkkojannitteestä. Tämä lista ei ole rajoittava.
• Vaatimusten hyväksyminen takuun piirin kuuluvana ei voi koskaan johtaa takuukauden pidentämseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.
• Laitteet tai osat jotka on vaihdettu takuun piirin kuuluvana, ovat Varo NV:n omaisuutta.
• Pidätämme itsellämme oikeuden hyläta vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeista, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiilharjojen saannöllinen huolto,...)
  Sailyta kassakuitti ostopaivamaaran tositteena.
• Työkalu on palautettava purkamattomana jälleenmyyjäle hyväksyttavan puhtaassa kunnossa, alkuperäissä muotoillussa laatikossaan (mikäli käytettävissa talle yksikolle) ostotositteen kera.
• Tyokalusi on ladattava vahintään kerran kuukaudessa, jotta voidaan varmistaa tämän tyokalun optimaalinen käytto.

14 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut tehokkaan pitkäaikaisen kayton jälkeen poistamaan laitteen kaytosta, alä havita sitä tavallisen kotitalousjatteen mukana, vaan huolehdi sen havittämisestä ympäristöä suojaavalla tavalla.

Sähkölaitteiden tuottamia jatteita ei saa kasetellä tavallisten kotitalousjatteiden tapaan. Vie ne kierratettavaksi asianmukaiseen paikkaan. Kysy nuvoa kierratyksesta paikallsilta viranomaisilta tai jalleenmyyjalta.

14.1 Akut

Tämä tuote sisältaa Li-ionia. Kierrata ja havita akut asianmukaisesti luonnon suojelemiseksi. Paikalliset tai valtiolliset lait voivat kieltaa Li-ion akkujen laittamisen tavallisen jätteen joukkoon. Kysy paikallisila jätehuolosta vastaavilta viranomaisila tietoa kierratys- ja havitysvaihtoehdoista

15 YHDENMUKAISUUSILMOITUS

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, etcä

Tuote: Akkuporakone

Tavaramerkki: POWERplus

Malli:POWX0041LI

on yhdenmukaistettuihin eurooppalaisin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien saannosten mukainen. Laitteen luvaton muokkaaminen johtaa tamän vakuutuksen mitäöitymiseen.

Euroopan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäävään saakka); 2014/30/EU 2006/42/EY 2011/65/EU

Eurooppalaiset yhdenmukaisitetut standardit (sekä niiden mahdolliset muutokset allekirjoituspääivään saakka);

EN62841-1:2015

EN62841-2-1:2018

EN55014-1:2017

EN55014-2:2015

Teknisten asiakirjojen haltija: Philippe Vankerkhove, VARO - Vic Van Rompuy N.V.

Allekirjoittanut toimii yrityksen toimitusjohtajan puolesta,

Ludo Mertens

Säntelyasiat - vaatimuksenmukaisuudesta vastaava johtaja
