KÄYTTÖOHJE POWX0260 PowerPlus

1 KAYTTOTARKOITUS 2
2 LAITTEEN OSAT (KUVA A) 2
3 PAKKAUKSEN SISALTO 2
4 SYMBOLIT 2
5 YLEIsET TURVALLISUUSOHJEET 3
5.1 Työskentelyalue 3
5.2 Sahkoturvallisuus 3
5.3 Henkiloturvallisuus 3
5.4 Sahkolaitteiden huolellinen käsittely ja käytto 4
5.5 Huolto 4

6 ERILLISÄ TURVALLISUUSOHJEITA ISKUPORAKONETTA VARTEN: 4

7 KAYTTO 5
7.1 Poranteran tai karkipalan vaihtaminen 5
7.2 Virtakytkin (Kuva 1) 5
7.3 Myotapaivann/vastapaivann-vipu (Kuva 2) 5
7.4 Vaihteleva nopeus (Kuva 3) 6
7.5 Porauksen tai iskuporaustoimitilan valitsin (Kuva 4) 6
7.6 Oikea kayttotapa 6
HUOLTO 6
9 TEKNISET TIEDOT 6
10 MELU 7
11 TAKUU 7
12 LAITTEEN KAYTOSTA POISTAMINEN 7
13 VAATIMUSTENMUKAIUSUVSAKUUTUS 8

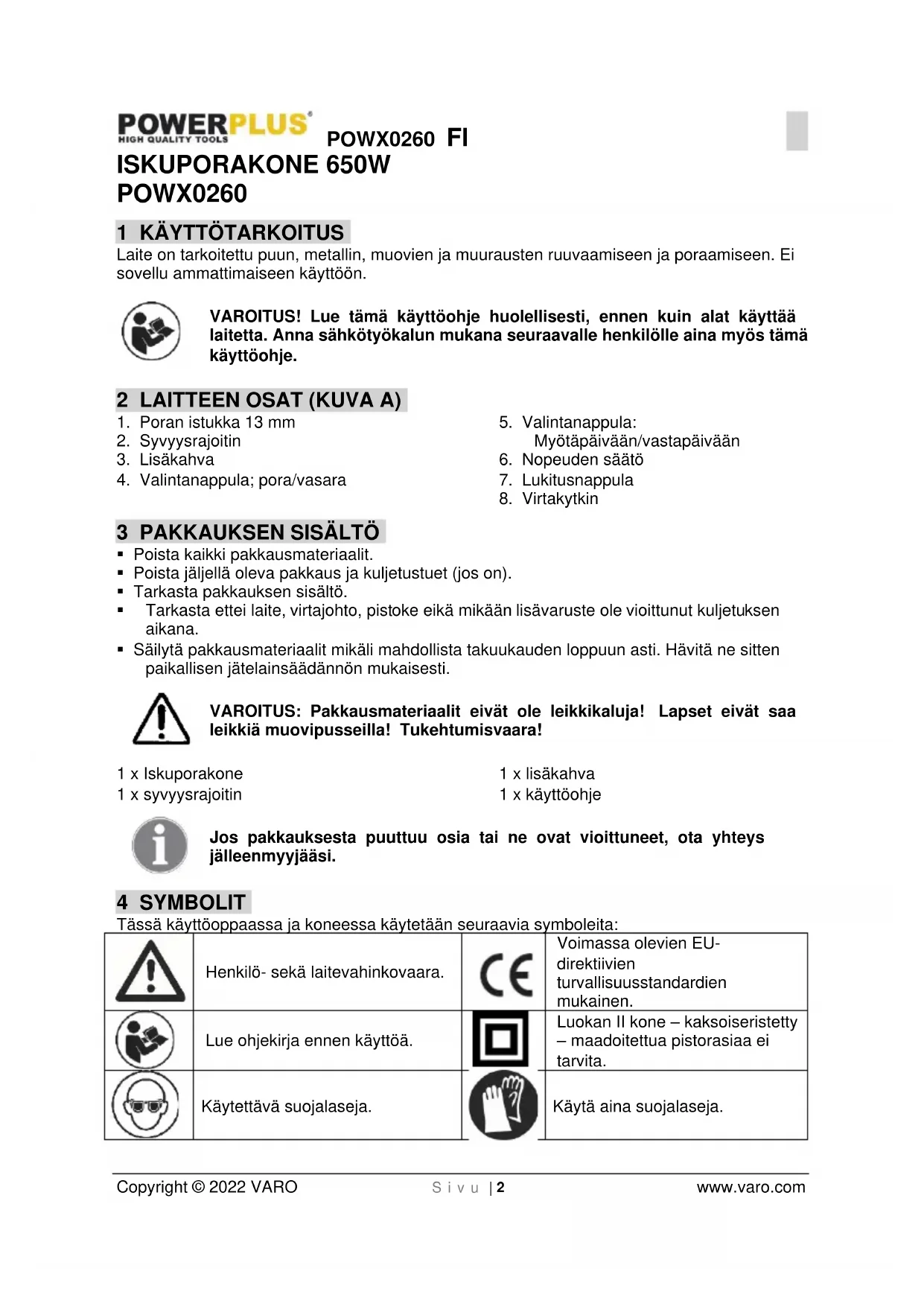

ISKUPORAKONE 650W

POWX0260

1 KÄYTTÖTARKOITUS

Laite on tarkoitetu puun, metallin, muovien ja muurausten ruuvaamiseen ja poraamiseen. Ei sovellu ammattimaseen kayttoon.

VAROITUS! Lue tämä käyttoohje huolellisesti, ennen kuin alat käyttaa laitetta. Anna sahkötyokalun mukana seuraavalle henkilolle aina myös tämä käyttoohje.

2 LAITTEEN OSAT (KUVA A)

1. Poran istukka 13 mm
2. Syvyysrajoitin
3. Lisakahva

4. Valintanappula; pora/vasara

5. Valintanappula:
   Myotapäivän/vastapäivän

6. Nopeuden saatö
7. Lukitusnappula
8. Virtakytkin

3 PAKKAUKSEN SISÄLTÖ

• Poista kaikki pakkausmaterialiaalit.
• Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).
  Tarkasta pakkauksen sisältö.
  Tarkasta ettei laite, virtajohto, pistoke eikä mikaan lisavaruste ole vioittunut kuljetuksen aikana.
• Sälytä pakkausmaterialiait mikäi mahdolista takuukauden loppuun asti. Havita ne sitten paikallisen jätelainsaadannon mukaisesti.

VAROITUS: Pakkausmaterialiait eivat ole leikkikaluja! Lapset eivat saa leikkä muovipusseilla! Tukehtumisvaara!

1 x Iskuporakone

1 x lisakahva

1 x syvyysrajoitin

1xkayttoohje

Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jalleenmyyjäasi.

4 SYMBOLIT

Tässä käytöoppaassa ja koneessa käytetän seuraavia symboleita:

!	Henkilö- sekä laitevahinkovaara.	CE	Voimassa olevien EU- direktiivien turvallisuusstandardien mukainen.
	Lue ohjekirja ennen käytöä.		Luokan Il kone - kaksoiseristetty - maadoitettua pistorasiaa ei tarvita.
	Käytettävä suojalaseja.		Käytä aina suojalaseja.

5 YLEISET TURVALLISUUSOHJEET

Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käytö. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sahköiskun, tulipalon ja/tai vakeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tuleaak käytöa varten. Sana "sähkötyokalu" tarkoittaa sahköverkkoon liitettävi (johdollisia) sahkötyokaluja tai akkukaytöisiä (johdottomia) sahkötyokaluja.

5.1 Työskentelyalue

• Pida työskentelyalue puhtaana ja hyvin valaistuna. Epäjärestys ja huanosti valaistut työskentelyalueet ovat tanaturma-alttijta
• Älä käytä laitetta rajahdysherkissä ymparistöissä, joissa on palavia{nesteita, kaasuja tai polva. Sahkotvokalut muodostavat kipinöitä, jotka voivat svtyttäa polyn tai hoyrvt.
• Varmista, etta lahettyvillä ei ole lapsia eikä muita henkilöitä tyokalun kayton aikana. Keskittymisen herpaantuessa voit menettä laitteen hallinnan.

5.2 Sahkoturvallisuus

Tarkasta aina etta verkkojannite vastaa valmistuskylttiin merkittyä jannitetta.

• Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdā minkäänlaisia muutoksia. Älä kaytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pientävät sähköiskun vaaraa.
  Välta koskemasta maadoitettuihin pintoihin, kuten putkiin, lampopattereihin, liesiin ja jäkaapneihin. Sähköiskun yaara on suurempi, kun olet itse maadoitettu.
• Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisäa sahköiskun vaaraa.
• Alä kanna aläkä ripusta laitetta johdosta aläkä irrota pistotulppaa pistorasiasta johdosta vetamällä. Pida johto kaukana lampolähteista, oljysta, teravista reunoista ja liikkuvista laitteiden osista. Vialiset ja sekaiset johdot lisävävat sahköiskun vaaraa.
• Jos käytät sahkötyokalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkoiohtoa. Ulkotiloihin hvväksytn jatkojohdon kävtö piennentä sahköiskun yaarraa.
• Ellei sahkötyokalun kaytöä konteissa tiloissa voida valttä, kaytä jännösvirtalaitteell (RCD) suojattua virtalähdettä. RCD:n kaytö yahentäa sahköiskun vaaraa.

5.3 Henkiloturvallisuus

• Ole varovainen. Keskity aina työhösi ja käsittele sahkötyokalua aina järkevästi. Älä käytä laitetta, kun olet väsnyt tai huumeiden, alkoholin tai läakkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen käytössä voj ajheuttaa yakovia tapaturmia.
• Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten polynaamarin, luistamattomien turbakenkien, suojakypärän tai kuulosuojainten käytö vähentä tapaturmien riskä, kun ne on mitoitettu sahkötyokalun ominaisuksia ja käytötarkoitusta yastaaviksi
• Varmista, etta laitetta ei voi kaynnistaa vahingossa. Varmista, etta virtakytkin on OFF-asennossa, ennen kuin liitat pistokkeen pistorasiaan. Jos pidat sormea katkaisimella kantaessasi laitetta tai liitat laitteen sahkoverkoon katkaisimen ollessa paallä, tapaturmien yaara on suuri
• Irrota saatotyokalut ja ruuvitaltat, ennen kuin kyktet laiteen paalle. Tyokalu tai ruuvitalta voi aiheuttaa tapaturmia ollessaan kiinnitetynä pvorivaan laiteen osaan.
• Alä kurottaudu. Varmista, etta seisot laitetta käyttaessasi tukevalla alustalla ja etta pystyt pitamaan tasapainon koko ajan. Nain pystyt hallitsemaan laitteen myös ennalta aryaamattomissa tilanteissa.

POWX0260 FI

• Käytä aina sopivia vaatteita. Älä käytä valjiä vaatteita tai koruja työskentelyn aikana. Varmista, etta hiuksesi, vaatteesi ja kasineesi eivat pääse likkuvien osien vällin. Valjät vaatteet, korut tai pitkat hiukset voivat tarttua kiinni.
• Jos laitteseen voidaan liitttä polynimuri ja keruulaite, varmista, etta ne on kiinnitety hyvin ja niitta kaytetaaan oikein. Näden laitteiden kayttö pienttä polyn aiheuttamia vaaratilanteita.

5.4 Sahkolaitteiden huolellinen käsittely ja käytto

• Älä ylikuormita laitetta. Käytä työhön vain sihen tarkoitettua sahkölaitetta. Sopivan tvokalun käytöllä työskentely sujuu paremmin ja turvallisemmin märiritetylä tehoalueella.
• Alä kaytä sahkolaitteita, joiden virtakytkin on viallinen. Sähkolaite, jota ei voi ena kytkea paalle tai/eikä pois, on vaarallinen ja se on koriattava.
• Irrota pistotulppa pistorasiasta, ennen kuin teet laitteeseen asetuksia, vaihdat lisavarusteita tai assetat laitteen sailoo. Näden varotoimenpiteiden ansiosta laite ei päase tahattomasti kävnnistymän.
  Säilytä sahkolaitte aina lasten ulottumattomissa. Äla anna sellaisten henkilöiden käyttaa laitetta, jotka eivat ole perehntyenet sen käyttoön eivatkä naihin käyttoohjeisiin. Sähkölaitte ovat vaarallisia, kun niitä käytvät kokemattomat henkilö.
• Huolla sahkolaiteet huolellisesti. Tarkasta, etta likkuvat laitteen osat toimivat moitteettomasti eivatkä jää juniin, etta laitteessa ei ole rikkoutuneita tai muita vialisia osia, etta ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttoa. Monet tapaturmat johtuvat puutteellisesti huolletuista sahkolaitteista.
• Pidä terät terävinä ja puhtaina. Huolellisesti huolletut terät, joiden leikkaavat reunat ovat teräviä, jumittavāhemmän ja niitä on helppomi kävttä.
  Käytä sahkölaitetta, lisävarusteita, varateriä jne. näden ohjeiden mukaisesti ja siten kuin tietyn laitetyypin käytöohjeissa on neuvottu. Ota käytön aikana huomioon myös työskentelyolosuheet ja suoritettava toimenpide. Sähkölaitteiden käytö muuhun kuin maäritettyvn kävtötarkoitukseen voj aiheuttaa vaaratilanteita.

5.5 Huolto

• Korjauta laiteesi ainoastaan patevallä ammattihenkilollä, joka kayttäa vain alkuperäisia varaosia. Nain varmistat, etta laiteesi on turvallinen sitä kaytettäessä.

6 ERILLISÄ TURVALLISUUSOHJEITA ISKUPORAKONETTA VARTEN:

• Alä käytä hóryjen tai helposti syttyviennesteiden lajeisyydessä.
  Kayta vain teravi teria ja sopivia ruuvausteria.
• Irrota pistoke pistorasiasta kaikkia saatö- ja puhdistustoimenpiteita varten.
• Suojaa verkkjohtoa vahingoittumiselta. Oljy ja hapot voivat vahingoittaa johtoa.
• Alä kanna laitetta virtajohdosta roikottamalla.
• Alä irrota pistoketta pistorasiasta kiskomalla virtajohdosta.
• Ennen pistokteen laittamista seinään varmistu siitä, etta kayttokatkaisin ei ole päällä.
• Johtokelaa käytettaessä suorista johto kokonaan. Johdon lapiimitta vähintään 1,5 mm2.
• Älä vlikuormita konetta.
  Kiinnitkaikki tyostettavat kappaleet riittavasti.
• Pidä poissa lasten ulottuvilta.
• Varmista, etta seisot tukevasti tikkailla tai rakennustelineillä käyttaessäi poraa käsivaraisesti.
• Paikanna seinissä nakymattömiin asennetut sahköjohdot, vesijohdot ja kaasuputket ilmaisimen ayulla.
  Kayta suojalaseja ja suojanaamaria polysiin toihin.
• Anna korjaukset aina ammattilaisen tehtavaksi
  Käytä vain alkuperäisia varaosia

POWX0260 FI

Työskentelypaikan melutasao voi ylittä 85 dB(A). Siinä tapauksessa käytäjan osalta on ryhdyttäva melusuojatoimenpiteisiin. Tämän sahkötyokalun aiheuttama melu on mitattu EN 50114-1:n mukaisesti.
Värinä on mitattu kahvasta EN 50144-1:n mukaisesti.

Käytä aina kuulosuojaimia, kun kone on käytössä!

Suositelu nimelliskayttoaika: noin 20 minuuttia jatkuvasti kuormitettuna.

Lepoika jatkuvan kayton jälkeen: n. 5-10 minuuttia

7 KAYTTÖ

VAROITUS: Ennen kokoonpanoa ja saatöä, irrota aina pistoke pistorasiasta.

7.1 Poranteran tai karkipalan vaihtaminen

Chuck key = Istukan avain

• Työnnä istukan avain johonkin istukan (1) sivulla olevasta kolmesta reiastä ja kännä auki.
• Työnnä valitsemasi poranterä tai kärkipala istukkaan ja käannä istukan avainta vastakkaiseen suuntaan, kunnes istukka saa lujan otteen poranterastä tai kärkipalasta.
• Tarkasta etta porantera tai kärkipala on istukan keskellä ja lujasti kiinni.

7.2 Virtakytkin (Kuva 1)

Liitä johto-osa pistorasiaan.
Käynnistä tyokalu puristamalla virtakytkintä (8).
- Sammuta tyokalu vapauttamalla virtakytkin.
- Kun painat lukituspainiketta (7) samalla kun painat virtakytkintä, virtakytkin pysyy toiminta-asennossa.
- Kytke tyokalu pois toiminnasta vapauttamalla virtakytkin (8).

7.3 Myotapäivän/vastapäivän -vipu (Kuva 2)

Myotapaivann/vastapaivann-vipu (5) märittee istukan pyörimissuunnan.
- Valitse kierto myotapäivän vapauttamalla virtakytkin (8) ja painamalla myotapäivän/vastapäivän -vipua tyokalun oikealle (R) puolle. Valitse kierto vastapäivän painamalla vipu tyokalun vasemmalle (L) puolle.

HUOM.: Vaihedettaessa vivun asentoa, varmista etta virtakytkin on vapautetu ja moottori ei käy.

7.4 Vaihteleva nopeus (Kuva 3)

Tässa työkalussa on nopeuden saätokiekko (6), jolla saadaan suurempi nopeus käantamälla sitä “+” suuntaan ja alhaisempi nopeus käantamällä “-” suuntaan.

7.5 Porauksen tai iskuporaustoimitilan valitsin (Kuva 4)

Porauksen/iskuporaustoimitilan valitsin on iskuporan päälä.

Paina porauksen/iskuporaustoimitilan valitsinpainike (4) "T" asentoon voidaksesi valita iskuporauksen toimitilan.
- Paina porauksen/iskuporaustoimitilan valitsinpainike porausasentoon "voidaksesi valita porauksen toimitilan.

7.6 Oikea käytötapa

• Pidä porasta kiinni niin, etta etu- ja keskisormesi ovat virtakytkimen (8) paällä.
• Käytä apukahvaosaa (3) mikäli mahdollista voidaksesi saada lisäapua hallintaan ja ehkäistä vasymistä.
  Käytä puussa kieräporanteria, kouruporanteria, lusikkaporanteria tai reikäsahanteria.
  Käytä metallissa HSS kieräporanteriä tai reikäsahanteria.
  Käytä muureissa, kuten tilissä, betonissä, sementissä ym. karbidikärkisia poranteria.
  Paina riittavän lujaa niin etta porantera pureutuu materiaaliin, mutta alä paina niin kovasti, etta moottori pysahtyy tai porantera vioittuu.
  Kohdista paine aina suorassa viivassa poranteraan nahden.
• Pidä porasta lujasti kiinni, jotta voit hallita poran kiertymista.

Varoitus: Jospora pysahtyy, vapauta liipaisin valittomasti, irrota poratyostettavastkohteesta ja maarittele pysahtymisen syy. Alnapsaute kytkintaa palle ja pois, koska se voi vioittaa moottoria.

• Voidaksesi vahentaa pysahtymisen mahdollisuutta ja materiaalin murtumista, vahennara poraan kohdistuvaa painetta ja hidasta poranteraa tyonnettaessa rei an loppuosan lapi.
• Pida moottori käynnissä, kun vedat poranterän takaisin poratusta reiästa. Se auttaa ehkäsemään sen kiinni juuttumista.

8 HUOLTO

Alä yritä tehdä koneeseen mitään saatöjä, kun kone on käynissä.

Puhdista kaikki kertynyt poly harjalla tai kuivalla liinalla.

Alä päasta oljypohjaisia tuotteita kosketuksiin muoviosien kanssa: niissä on kemikaaleja, jotka saattavat vahingoittaa, heikentäa tai tuhota muovia

9 TEKNISET TIEDOT

Verkkovirran jännite	230-240v ~ 50Hz
Joutokäntynopeus	650W
Ottoteho	0-3000 min-1
Istukan koko	13mm
Kaksoiseristys	Kyllä
Iskutaajuus	0-48000 S/min
Maks. poran kapasiteetti
Puu	25 mm
Teräs	13 mm
Betoni	13 mm

10 MELU

Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3)

Aänenpainetaso LpA

94 dB(A)

Aänitehotaso LwA

105 dB(A)

HUOMIO! Käytä kuulosuojaimia, kun äennpaine on yli 85 dB(A).

aw (Tärinataso):

9.8 m/s²

K = 1,5m / s^2

11 TAKUU

Talle tuotteelle on annettu 36 kuukauden takuu, joka alkaa hankintapäivämärastä, joloin ensimmäinen käytäja on ostanut tuotteen.
- Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita, tulppia tai lisavarusteita kuten poria, poran teria, sahan teria jne.; vahinkoja tai vikoja, jotka johtuvat vaarinkaytostä, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myoskän kuljetuskustannuksia.
Väärastä käytösta johtuvat viat ja/tai vauriot eivät myoskän kuulu takuun piirin.
- Pidätämme myös itsellämme oikeuden hylä tvaatimus, joka koskee työkalun värästä käytösta aiheutunutta ruumiillista vammaa.
- Korjaukset saa suorittaa vain Powerplus tyokalujen valtuuttamassa huoltopisteessä.
- Lisatietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.
- Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.
- Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödysta huollosta tai ylikuormituksesta.
- Takuun piirin eivat kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liallisesta polysta, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), värärastä käytostaa (laitteelle sopimattomat käytötkoitukset), taitamattomasta käytostaa (esim. kasikirjan ohjeita ei noudateta), värärastä kokoamisesta, salaman iskusta, virheellisestä verkkojannitteestä. Tämä lista ei ole rajoittava.
- Vaatimusten hyväksyminen takuun piirin kuuluvana ei voi koskaan johtaa takuukauden pidentämseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.
- Laitteet tai osat jotka on vaihdettu takuun piirin kuuluvana, ovat Varo NV:n omaisuutta.
- Pidätämme itsellämme oikeuden hyläta vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeista, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhistus, hiilharjojen saannöllinen huolto,...)
Sailyta kassakuitti ostopäivamāarän tositteena.
- Tyokalu on palautettava purkamattomana jalleenmyyjalle hyväksytävän puhtaassa kunnossa, alkuperäissä muotoillussa laatikossaan (mikali käytettävissa talle yksikolle) ostotositteen kera.

12 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudet tehokkaan pitkäikaisen käytön jälkeen poistamaan laitteen käytösta, alä havitta sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen havittämisestä ympäristöä suojaavalla tavalla.

Sähkölatteiden tuottamia jatteita ei saa kasetellä samalla tavalla, kuin tavallisia kotitalousjatteita. Hoida niiden kierratys asianmukaisessa jatteen kasettelyaitoksessa. Kysy nuvoa talteenotosta ja romutuksesta paikalliselta viranomaiselta tai jalleenmyyjaltä.

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, etcä

Tuote: Iskuporakone

Tavaramerkki: PowerPlus

Malli:POWX0260

on yhdenmukaistettuihin eurooppalaisin standardien soveltamiseen perustuvien sovellettavien eurooppalaisen direktiivien ollennaisten vaatimusten ja muiden asiaankuuluvien saannosten mukainen. Laitteen luvaton muokkaaminen johtaa tän vakuutuksen mitatöitymseen.

Europan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoitusvään saakka);

2011/65/EU

2014/30/EY

2006/42/EY

Eurooppalaiset yhdenmukaistetut standardit (seka niiden mahdolliset muutokset allekirjoituspaivaaan saakka);

EN60745-1:2009

EN60745-2-1:2010

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2:2019

EN61000-3-3:2013

Teknisten asiakirjojen haltija: Philippe Vankerkhove, VARO - Vic Van Rompuy N.V.

Allekirjoittanut toimii yrityksen toimitusjohtajan puolesta,

Philippe Vankerkhove

Säntelyasiat - vaatimuksenmukaisuudesta vastaava johtaja
