MANUAL DE UTILIZARE POWX0260 PowerPlus

Purtaţi obligatoriu echipament de protecţie pentru ochi.

5.4 Utilizarea şi întreţinerea aparatului electric ........................................................... 4

7.1 Înlocuirea burghiului sau a vârfului de înşurubat ................................................. 5

7.2 Pornirea şi oprirea (Fig. 1) ...................................................................................... 5

7.3 Maneta înainte / înapoi (fig. 2) ................................................................................ 6

7.4 Turaţia variabilă (fig. 3) ........................................................................................... 6

7.5 Selectorul de mod găurire şi găurire cu percuţie (4) ............................................ 6

Aparatul electric este destinat înşurubării şi perforării prin lemn, metal, materiale plastice sau zidărie. Nu este proiectat pentru utilizare profesională. AVERTISMENT! Citiţi şi înţelegeţi acest manual de exploatare înainte de utilizarea aparatului şi păstraţi-l pentru consultare ulterioară Aparatul electric nu trebuie dat altor persoane fără a le transmite şi aceste instrucţiuni. 2 DESCRIERE (FIG. A)

1. Mandrină pentru burghiu 13 mm

8. Întrerupător de pornire/oprire

3 CONŢINUTUL PACHETULUI

• Îndepărtaţi toate ambalajele.

• Îndepărtaţi ambalajele rămase, precum şi suporturile de transport (dacă există).

• Verificaţi prezenţa tuturor articolelor din pachet.

• Verificaţi dacă aparatul, cordonul de alimentare, fişa de alimentare şi toate accesoriile sunt intacte în urma transportului.

• Păstraţi ambalajele pe cât posibil până la finalul perioadei de garanţie. Aruncaţi doar la punctele locale de reciclare a deşeurilor. AVERTISMENT Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungile de plastic! Pericol de sufocare! 1 maşină de găurit cu percuţie 1 limitator de adâncime 1 mâner auxiliar 1 manual În cazul în care lipsesc componente sau acestea sunt deteriorate, contactaţi magazinul de unde aţi cumpărat produsul. 4 SIMBOLURI În acest manual şi sau pe maşină se folosesc următoarele simboluri:

Semnifică risc de rănire sau de deteriorare a aparatului.

În conformitate cu cerinţele esenţiale ale Directivelor europene.

Citiţi manualul înainte de utilizare.

Clasa II - Aparatul este dublu izolat; Firele de împământare nu sunt prin urmare necesare.

Purtaţi întotdeauna mănuşi de protecţie.POWX0260 RO Copyright © 2022 VARO P a g i n a | 3 www.varo.com

5 AVERTISMENTE GENERALE DE SIGURANŢĂ PRIVIND

APARATELE ELECTRICE Citiţi toate avertismentele de siguranţă şi toate instrucţiunile. Nerespectarea tuturor avertismentelor şi a instrucţiunilor poate duce la electrocutare, incendiu şi/sau rănirea gravă. Păstraţi toate avertismentele şi instrucţiunile pentru consultare ulterioară. Termenul „aparat electric” folosit în cadrul avertismentelor se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât şi la aparatul alimentat cu baterii (fără fir).

• Spaţiul de lucru trebuie să fie curat şi bine iluminat. Spaţiile aglomerate şi întunecate favorizează accidentele.

• Nu utilizaţi aparatele în spaţii cu atmosferă explozivă, cum ar fi în prezenţa lichidelor inflamabile, gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.

• Atunci când lucraţi cu aparatul electric, nu lăsaţi copiii şi alţi privitori să se apropie de spaţiul de lucru. Distragerea atenţiei vă poate face să pierdeţi controlul aparatului.

5.2 Siguranţa electrică

Verificaţi întotdeauna dacă alimentarea de la reţea corespunde cu tensiunea de pe plăcuţa indicatoare a caracteristicilor.

• Fişele aparatului electric trebuie să se potrivească la priză. Nu modificaţi în niciun fel fişa. Nu folosiţi niciun fel de fişe de adaptare pentru aparatele electrice cu împământare. Fişele şi prizele nemodificate reduc riscul de electrocutare mortală.

• Evitaţi contactul cu suprafeţe împământate sau legate la masă, cum ar fi ţevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.

• Nu expuneţi aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală creşte în cazul în care apa pătrunde în interiorul aparatului electric.

• Nu deterioraţi cablul. Nu folosiţi niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstraţi cablul ferit de căldură, ulei, margini ascuţite sau piese în mişcare. Cablurile deteriorate sau încâlcite cresc riscul de electrocutare.

• Când aparatul funcţionează în exterior, folosiţi un prelungitor adecvat folosirii în exterior. Folosirea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare.

• Dacă trebuie folosit aparatul în medii umede, utilizaţi o priză protejată cu disjunctor bipolar. Folosirea unui disjunctor bipolar reduce riscul de electrocutare.

5.3 Siguranţa personală

• Aveţi grijă la ce lucraţi şi folosiţi-vă simţul practic atunci când lucraţi cu aparatul electric. Nu folosiţi un aparat electric atunci când sunteţi obosit sau sub influenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul lucrului cu aparatul electric poate duce la rănirea gravă.

• Utilizaţi echipament de siguranţă. Purtaţi întotdeauna elemente de protecţie pentru ochi. Echipamentul de siguranţă cum ar fi masca de praf, încălţămintea de siguranţă împotriva alunecării, casca dură sau protecţiile auditive folosite indiferent de condiţii reduc rănirile.

• Evitaţi pornirea accidentală. Asiguraţi-vă că întrerupătorul se află în poziţia deconectat înainte de a băga în priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziţia de pornire favorizează accidentele.

• Îndepărtaţi orice sculă de reglare sau cheie de piuliţe înainte de a porni aparatul electric. O cheie de piuliţe sau altă cheie lăsată prinsă de o piesă rotativă a aparatului electric poate duce la rănire.POWX0260 RO Copyright © 2022 VARO P a g i n a | 4 www.varo.com

• Nu vă întindeţi. Menţineţi permanent un sprijin şi un echilibru corespunzător pe picioare. Acest lucru permite un control mai bun al aparatului electric în situaţii neprevăzute.

• Îmbrăcaţi-vă corespunzător. Nu purtaţi haine largi sau bijuterii. Ţineţi părul, hainele sau mănuşile departe de părţile în mişcare. Hainele largi, bijuteriile sau părul lung pot fi prinse de părţile în mişcare.

• Dacă v-au fost furnizate dispozitive pentru conectarea de utilaje de extragere şi colectare a prafului, asiguraţi-vă că sunt conectate şi folosite corect. Folosirea acestor dispozitive poate reduce riscurile asociate intrării în contact cu praful.

5.4 Utilizarea şi întreţinerea aparatului electric

• Nu suprasolicitaţi aparatul electric. Folosiţi aparatul electric conform destinaţiei sale. Folosirea în mod corespunzător a aparatului electric vă va realiza mai bine şi mai sigur sarcina la parametrii pentru care a fost conceput.

• Nu folosiţi aparatul dacă întrerupătorul nu îl porneşte sau opreşte. Orice aparat care nu poate fi controlat din întrerupător este periculos şi trebuie reparat.

• Deconectaţi fişa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriile sau de a depozita aparatul. Astfel de măsuri de prevenire reduc riscul de a porni accidental aparatul electric.

• Depozitaţi aparatul departe de îndemâna copiilor şi nu permiteţi persoanelor nefamiliarizate cu acesta sau cu instrucţiunile sale să lucreze cu aparatul. Aparatele sunt periculoase dacă sunt folosite de persoane neinstruite.

• Întreţineţi aparatele. Verificaţi alinierea sau prinderea părţilor în mişcare, crăparea pieselor sau orice altă stare ce poate afecta funcţionarea aparatului. Dacă este deteriorat, reparaţi aparatul înainte de utilizare. Multe accidente sunt cauzate de aparate electrice prost întreţinute.

• Păstraţi piesele de tăiere ascuţite şi curate. Sculele aşchietoare întreţinute corespunzător, având lamele de tăiere ascuţite, se blochează mai greu şi sunt mai uşor de controlat.

• Utilizaţi aparatul, accesoriile şi lamele etc. în conformitate cu aceste instrucţiuni şi în modul destinat utilizării specifice a acestui aparat, luând în calcul condiţiile de lucru şi operaţiunile care trebuie efectuate. Utilizaţi aparatului electric pentru operaţiuni diferite de cele pentru care a fost conceput poate duce la situaţii periculoase.

• Reparaţi aparatul la un tehnician autorizat, folosind doar piese de schimb identice. Astfel, se va păstra siguranţa în funcţionare a aparatului. 6 SFATURI SUPLIMENTARE DE SIGURANŢĂ PENTRU MAŞINA DE

• A nu se folosi în preajma vaporilor de apă sau a lichidelor inflamabile.

• Utilizaţi doar vârfuri ascuţite şi vârfuri de înşurubat corespunzătoare.

• Scoateţi din priză fişa pentru orice operaţiune de reglare sau curăţare.

• Protejaţi de orice fel de deteriorare cablul de alimentare. Uleiurile şi acizii pot deteriora cablul.

• Nu transportaţi dispozitivul ţinând de cablul de alimentare.

• Nu scoateţi fişa din priză trăgând de cablu de alimentare.

• Înainte de a băga în priză fişa verificaţi să nu fie blocat comutatorul de acţionare.

• Dacă utilizaţi tamburi de cablu, desfăşuraţi complet cablul. Secţiunea transversală minimă a cablului trebuie să fie de minim 1,5 mm2.

• Nu suprasolicitaţi maşina.

• Fixaţi bine toate piesele de prelucrat, pentru a fi procesate suficient.

• Nu permiteţi accesul copiilor la aparat.

• Asiguraţi-vă că aveţi o poziţie sigură pe scară sau schele atunci când utilizaţi cu mâna liberă aparatul.POWX0260 RO Copyright © 2022 VARO P a g i n a | 5 www.varo.com

• Dacă nu pot fi observate cu ochiul liber, localizaţi cu un detector de conducte şi cabluri toate conductele de energie electrică, gaz şi apă din pereţi.

• Purtaţi ochelari de protecţie şi o mască de praf la operaţiunile generatoare de praf.

• Solicitaţi întotdeauna ajutorul unui electrician calificat pentru efectuarea reparaţiilor.

• Utilizaţi numai piese de schimb originale.

• Nivelul de zgomot la locul de muncă ar putea depăşi 85 dB(A). În acest caz, trebuie luate măsuri de protecţie a utilizatorului contra zgomotului. Zgomotul produs de aparatul electric a fost măsurat conform EN 50114-1. Purtaţi întotdeauna căşti antifonice în timpul funcţionării maşinii! Durată de funcţionare nominală recomandată: aprox. 20 de minute la sarcină permanentă. Oprire după utilizare permanentă: aprox. 5-10 min.

AVERTISMENT: Înainte de montare şi de reglare, scoateţi întotdeauna ştecărul din priză.

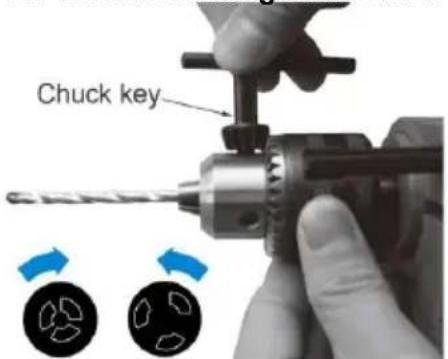

7.1 Înlocuirea burghiului sau a vârfului de înşurubat

Chuck key = Cheia de mandrină

• Introduceţi cheia de mandrină într-unul dintre cele trei orificii de pe partea laterală a mandrinei (1) şi rotiţi pentru deschidere.

• Introduceţi burghiul sau vârful de înşurubat dori în mandrină şi rotiţi cheia mandrinei în direcţia opusă până când mandrina strânge ferm burghiul sau vârful de înşurubat.

• Verificaţi dacă burghiul sau vârful de înşurubat este centrat în mandrină şi este fixat în siguranţă.

7.2 Pornirea şi oprirea (Fig. 1)

• Conectaţi cordonul la priză.

• Pentru pornirea uneltei, apăsaţi pe întrerupătorul de pornire / oprire (8).

• Eliberaţi întrerupătorul de pornire/oprire pentru a opri unealta.

• Dacă apăsaţi butonul de blocare (7) în timp ce este apăsat întrerupătorul de pornire/oprire, acesta din urmă va fi menţinut în poziţia de funcţionare.

• Eliberaţi întrerupătorul de pornire/oprire (8) pentru a opri unealta.POWX0260 RO Copyright © 2022 VARO P a g i n a | 6 www.varo.com

7.3 Maneta înainte / înapoi (fig. 2)

• Maneta înainte/înapoi (5) se utilizează pentru a stabili direcţia de rotaţie a mandrinei.

• Pentru a selecta direcţia înainte, eliberaţi întrerupătorul de pornire/oprire (8) şi apăsaţi maneta înainte/înapoi către partea dreaptă (R) a uneltei. Pentru a selecta rotaţia inversă, apăsaţi maneta către partea stângă (L) a uneltei. NOTĂ: La modificarea poziţiei uneltei, asiguraţi-vă că întrerupătorul de pornire/oprire este eliberat şi că motorul nu funcţionează.

7.4 Turaţia variabilă (fig. 3)

Aparatul are o rotiţă pentru reglarea turaţiei (6) de la care se obţine o turaţie mai mare prin rotire în poziţia „+” şi mai mică prin rotirea la poziţia „-”

7.5 Selectorul de mod găurire şi găurire cu percuţie (4)

Selectorul se află în partea de sus a maşinii.

• Împingeţi selectorul modului de găurire/găurire cu percuţie (4) în poziţia „ ” pentru a selecta modul de găurire cu percuţie.

• Împingeţi selectorul modului de găurire/găurire cu percuţie (4) în poziţia „ ” pentru a selecta modul găurire.

7.6 Pentru funcţionarea corespunzătoare

• Ţineţi maşina cu primele două degete pe întrerupătorul de pornire/oprire (8).

• Utilizaţi subansamblul mânerului auxiliar (3) ori de câte ori este posibil, pentru a controla mai bine unealta şi pentru a evita oboseala.

• Pentru lemn, utilizaţi burghie elicoidale, burghie „spadă”, sfredel sau freze.

• Pentru metal, utilizaţi burghie elicoidale pentru turaţie mare sau freze.

• Pentru zidărie (cărămidă, beton, ciment, etc.), utilizaţi burghie cu vârf de carbid.

• Apăsaţi suficient pentru ca burghiul să prindă, dar nu excesiv, pentru a evita blocarea motorului sau deteriorarea burghiului.

• Apăsaţi întotdeauna în linie dreaptă cu burghiul.

• Ţineţi cu fermitate maşina, pentru a controla răsucirea acesteia. Avertisment: În caz de blocare a burghiului, eliberaţi imediat întrerupătorul şi scoateţi burghiul din material pentru a stabili cauza blocării. Nu porniţi şi nu opriţi maşina, acest lucru ar putea deteriora motorul.

• Pentru a minimiza riscul de blocare bruscă şi de străpungere a materialului, reduceţi presiunea aplicată maşinii şi reduceţi presiunea burghiului aplicată la ultima parte a găurii.

• Lăsaţi motorul să funcţioneze în timp ce trageţi burghiul afară din gaură. Astfel se evită blocarea. 8 ÎNTREŢINEREA Nu încercaţi să faceţi modificări în timpul utilizării aparatului. Curăţaţi praful strâns cu o perie sau cu o cârpă uscată. Nu permiteţi intrarea în contact a produselor pe bază de petrol cu piesele din material plastic, deoarece conţin substanţe chimice care ar putea deteriora, slăbi sau distruge plasticul.POWX0260 RO Copyright © 2022 VARO P a g i n a | 7 www.varo.com 9 DATE TEHNICE Tensiunea de alimentare 230-240V ~ 50 Hz Putere consumată 650W Turaţie de mers în gol 0-3000 min-1 Capacitate mandrină 13 mm Dublă izolare

Frecvenţa de percuţie 0-48000 loviri pe minut Capacitate maximă de găurire

Lemn 25 mm Oţel 13 mm Beton 13 mm 10 ZGOMOT Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K = 3) Nivel de presiune acustică LpA 94 dB(A) Nivel de putere acustică LwA 105 dB(A) ATENŢIE! Presiunea acustică poate depăşi 85 dB(A), caz în care trebuie purtat un dispozitiv de protecţie auditivă. aw (Vibraţie): 9,8 m/s2 K = 1,5 m/s² 11 GARANŢIE

• Acestui produs i se acordă garanţie conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator.

• Această garanţie acoperă toate defecţiunile de materiale sau de producţie, cu excepţia bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenţii, periile, cablurile, fişele sau accesoriile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.

• Deteriorarea şi/sau defecţiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garanţiei.

• Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.

• Reparaţiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.

• Puteţi obţine întotdeauna mai multe informaţii, apelând numărul de telefon [phone]

• Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.

• În acelaşi timp, nu se poate ridica nicio pretenţie în garanţie dacă deteriorarea aparatului se datorează întreţinerii neglijente sau suprasolicitării.

• Se exclude în mod categoric de la garanţie defecţiunea datorată pătrunderii de fluide, pătrunderii excesive a prafului, deteriorarea intenţionată (cu intenţie sau din neglijenţă gravă), utilizarea inadecvată (doar pentru destinaţii pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucţiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorectă de alimentare de la reţea. Această listă nu este exhaustivă.

• Acceptarea pretenţiilor în garanţie nu poate duce niciodată la prelungirea perioadei de garanţie, nici la începutul unei noi perioade de garanţie în cazul înlocuirii unui aparat.POWX0260 RO Copyright © 2022 VARO P a g i n a | 8 www.varo.com

• Aparatele sau componentele înlocuite în garanţie rămân prin urmare proprietatea Varo NV.

• Ne rezervăm dreptul de a respinge orice pretenţie pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreţinut în mod corespunzător. (fante de aerisire curate, perii de cărbune întreţinute periodic, …)

• Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.

• Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curăţenie, (în cutia sa originală dacă e cazul) şi împreună cu dovada cumpărării. 12 MEDIU În cazul în care maşina trebuie înlocuită după utilizare prelungită, nu o aruncaţi laolaltă cu gunoiul menajer, ci eliminaţi-o într-un mod sigur pentru mediu. Deşeurile produse de părţi ale maşinilor electrice nu trebuie manipulate la fel cu gunoiul menajer. Reciclaţi atunci când există această posibilitate. Pentru sfaturi privind reciclarea, consultaţi autoritatea locală sau magazinul de achiziţie.

13 DECLARAŢIE DE CONFORMITATE

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară că produsul: Maşină de găurit cu percuţie marcă de comerţ: POWERplus model: POWX0260 este în conformitate cu specificaţiile esenţiale şi alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declaraţii. Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii); 2011/65/EU 2014/30/EC 2006/42/CE Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii); EN60745-1 : 2009 EN60745-2-1 : 2010 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Persoana care păstrează documentaţia tehnică : Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Subsemnatul acţionează în numele Directorului general executiv al societăţii, Philippe Vankerkhove Divizia de reglementare – Director de conformitate 17/09/2021, Lier - BelgiumPOWX0260 PL Copyright © 2022 VARO S t r o n a | 1 www.varo.com 1 PRZEZNACZENIE ................................................................................ 2
