INSTRUKCJA OBSŁUGI POWX0260 PowerPlus

5.4 Użytkowanie i konserwacja elektronarzędzi .......................................................... 4

7.1 Wymiana wiertła lub końcówki wkrętaka ............................................................... 6

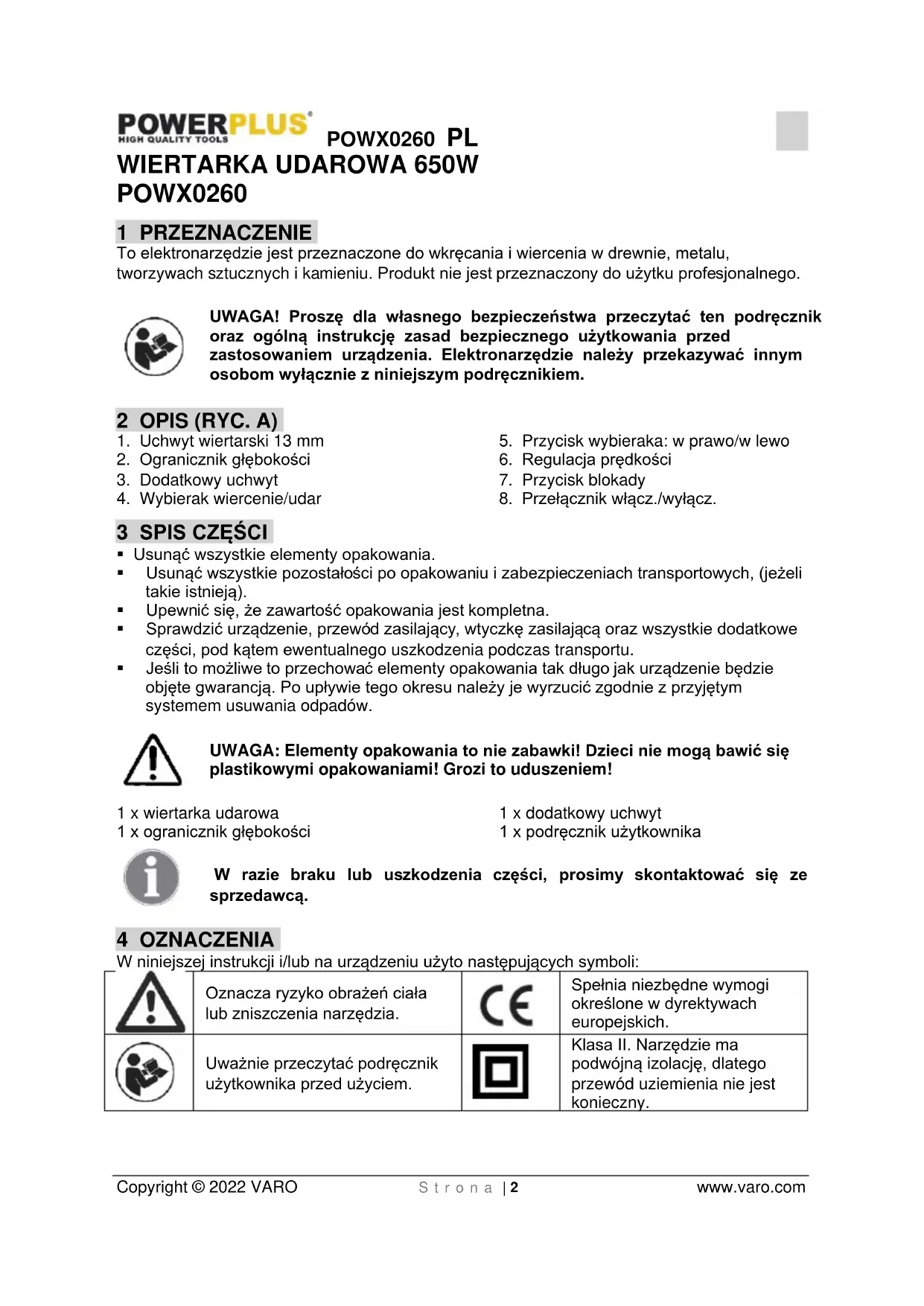

POWX0260 1 PRZEZNACZENIE To elektronarzędzie jest przeznaczone do wkręcania i wiercenia w drewnie, metalu, tworzywach sztucznych i kamieniu. Produkt nie jest przeznaczony do użytku profesjonalnego. UWAGA! Proszę dla własnego bezpieczeństwa przeczytać ten podręcznik oraz ogólną instrukcję zasad bezpiecznego użytkowania przed zastosowaniem urządzenia. Elektronarzędzie należy przekazywać innym osobom wyłącznie z niniejszym podręcznikiem. 2 OPIS (RYC. A)

1. Uchwyt wiertarski 13 mm

2. Ogranicznik głębokości

4. Wybierak wiercenie/udar

5. Przycisk wybieraka: w prawo/w lewo

6. Regulacja prędkości

8. Przełącznik włącz./wyłącz.

• Usunąć wszystkie elementy opakowania.

• Usunąć wszystkie pozostałości po opakowaniu i zabezpieczeniach transportowych, (jeżeli takie istnieją).

• Upewnić się, że zawartość opakowania jest kompletna.

• Sprawdzić urządzenie, przewód zasilający, wtyczkę zasilającą oraz wszystkie dodatkowe części, pod kątem ewentualnego uszkodzenia podczas transportu.

• Jeśli to możliwe to przechować elementy opakowania tak długo jak urządzenie będzie objęte gwarancją. Po upływie tego okresu należy je wyrzucić zgodnie z przyjętym systemem usuwania odpadów. UWAGA: Elementy opakowania to nie zabawki! Dzieci nie mogą bawić się plastikowymi opakowaniami! Grozi to uduszeniem! 1 x wiertarka udarowa 1 x ogranicznik głębokości 1 x dodatkowy uchwyt 1 x podręcznik użytkownika W razie braku lub uszkodzenia części, prosimy skontaktować się ze sprzedawcą. 4 OZNACZENIA W niniejszej instrukcji i/lub na urządzeniu użyto następujących symboli:

Oznacza ryzyko obrażeń ciała lub zniszczenia narzędzia.

Spełnia niezbędne wymogi określone w dyrektywach europejskich.

Uważnie przeczytać podręcznik użytkownika przed użyciem.

Klasa II. Narzędzie ma podwójną izolację, dlatego przewód uziemienia nie jest konieczny.POWX0260 PL Copyright © 2022 VARO S t r o n a | 3 www.varo.com

Nosić rękawice ochronne

SYMBOL SELEKTYWNEGO ZBIERANIA Ten symbol oznacza, że zużytego sprzętu nie można umieszczać łącznie z innymi odpadami (2012/19/UE).

5 OGÓLNE ZASADY BEZPIECZNEJ PRACY ELEKTRONARZĘDZIAMI Proszę przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, wznieceniem pożaru i/lub poważnymi obrażeniami. Ostrzeżenia bezpieczeństwa i instrukcje należy zachować do zastosowania w przyszłości. Zastosowane w ostrzeżeniach określenie „elektronarzędzie" odnosi się do narzędzi podłączanych do sieci zasilających (przewodowych) oraz akumulatorowych (bezprzewodowych).

5.1 Miejsce użytkowania

• Miejsce pracy powinno być czyste i dobrze oświetlone. Praca w zagraconym i niedostatecznie oświetlonym otoczeniu sprzyja wypadkom.

• Nie wolno korzystać z urządzenia w otoczeniu zagrożonym wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Urządzenia elektryczne powodują iskrzenie, co może prowadzić do zapłonu pyłów lub oparów.

• W czasie pracy urządzenia w najbliższym otoczeniu nie mogą przebywać dzieci ani inne osoby postronne. Nieuwaga może prowadzić do utraty kontroli nad urządzeniem.

5.2 Bezpieczeństwo elektryczne

Zawsze sprawdzaj, czy parametry zasilania odpowiadają napięciu określonemu na tabliczce znamionowej.

• Wtyczka zasilania urządzenia musi pasować do gniazdka. Nie wolno modyfikować wtyczki w żaden sposób. Nie używać łączników pośrednich do elektronarzędzi z uziemieniem. Niemodyfikowane wtyczki i odpowiednie do nich gniazdka zmniejszają zagrożenie porażenia elektrycznego.

• Unikać bezpośredniego kontaktu z uziemionymi obiektami takimi jak rury, grzejniki, piece lub lodówki. Ryzyko porażenia wzrasta, jeśli ciało użytkownika jest uziemione.

• Urządzenie nie może być narażone na kontakt z deszczem lub wilgocią. Woda wnikająca do urządzenia zwiększa ryzyko porażenia elektrycznego.

• Nie wykorzystywać kabla zasilającego do celów, do których nie jest przeznaczony. Nie wolno używać kabla do noszenia i przeciągania urządzenia lub do wyciągania wtyczki z gniazdka. Przewód należy chronić przez ciepłem, olejem, ostrymi krawędziami lub częściami ruchomymi. Uszkodzone lub splątane kable zwiększają ryzyko porażenia elektrycznego.

• Podczas pracy na zewnątrz należy zastosować odpowiedni kabel przedłużający, przeznaczony do użytku na wolnym powietrzu. Zastosowanie kabla przeznaczonego do użytku na zewnątrz zmniejsza ryzyko porażenia elektrycznego.

• Jeśli nie można uniknąć pracy z urządzeniem w wilgotnym otoczeniu, należy użyć wyłącznika różnicowo-prądowego, który redukuje niebezpieczeństwo porażenia prądem.POWX0260 PL Copyright © 2022 VARO S t r o n a | 4 www.varo.com

5.3 Bezpieczeństwo osobiste

• Podczas użytkowania narzędzia należy być czujnym, skoncentrować się na wykonywanych czynnościach i zachowywać zdrowy rozsądek. Nie należy używać urządzenia będąc zmęczonym lub pod wpływem narkotyków, alkoholu bądź leków. Chwila nieuwagi podczas pracy z urządzeniem może skutkować poważnymi obrażeniami ciała.

• Należy korzystać ze sprzętu ochrony osobistej i zawsze nosić osłonę na oczy. Stosowanie w odpowiednich sytuacjach sprzętu ochrony osobistej, jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub nauszniki przeciwhałasowe zmniejsza ryzyko obrażeń ciała.

• Unikać przypadkowego uruchomienia. Przed podłączeniem narzędzia do prądu upewnić się, że włącznik jest w pozycji „0” (wyłącz.). Przenoszenie urządzenia z palcem na wyłączniku lub podłączanie urządzenia do gniazdka, kiedy wyłącznik jest w pozycji „I” (włącz.) grozi wypadkami.

• Przed włączeniem urządzenia należy usunąć wszelkie klucze regulacyjne. Klucz lub inne narzędzie pozostawione na obracającej się części urządzenia może spowodować obrażenia ciała.

• Nie wychylać się nadmiernie. Należy zawsze zachować odpowiednią postawę i równowagę. Zapewnia to zachowanie lepszej kontroli w nieoczekiwanych sytuacjach.

• Należy odpowiednio się ubierać: nie nosić luźnej odzieży lub biżuterii. Włosy, odzież i rękawice trzymać z dala od ruchomych części urządzenia. Luźna odzież, biżuteria lub długie włosy mogą zaplątać się w ruchome części.

• Jeśli urządzenie jest wyposażone w wyciąg pyłu i urządzenie do odpylania, należy upewnić się, że są one poprawnie podłączone i użytkowane. Stosowanie takich urządzeń zmniejsza zagrożenia powodowane zapyleniem.

5.4 Użytkowanie i konserwacja elektronarzędzi

• Nie wolno przeciążać elektronarzędzi. Należy używać właściwego elektronarzędzia dla zamierzonych prac. Właściwe elektronarzędzie pozwoli na lepsze i bezpieczniejsze wykonanie pracy przy takim obciążeniu, do jakiego zostało zaprojektowane.

• Nie stosować urządzenia w sytuacji, kiedy wyłącznik nie funkcjonuje prawidłowo. Każde elektronarzędzie z niesprawnym wyłącznikiem jest niebezpieczne i należy je naprawić.

• Przed podjęciem jakichkolwiek regulacji, wymiany akcesoriów lub podczas przechowywania, elektronarzędzie musi być odłączone od zasilania. Takie środki zapobiegawcze zmniejszają ryzyko niezamierzonego uruchomienia elektronarzędzia.

• Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci; nie wolno też zezwalać na korzystanie z niego przez osoby niezaznajomione z urządzeniem oraz z niniejszą instrukcją obsługi. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

• Urządzenie należy poddawać konserwacji. Sprawdzać regulację lub mocowanie ruchomych części, ewentualne pęknięcia lub inne uszkodzenia, które mogą wpływać na pracę narzędzia. Wszelkie zauważone uszkodzenia muszą być naprawione przed ponownym użytkowaniem. Nieprawidłowa konserwacja narzędzi jest przyczyną wielu wypadków.

• Części tnące muszą być utrzymywane w stanie naostrzonym i czystym. Prawidłowo konserwowane części tnące o ostrych krawędziach zapewniają łatwiejszą obsługę narzędzia i zmniejszają prawdopodobieństwo zakleszczenia.

• Z elektronarzędzia, akcesoriów, końcówek tnących itp. należy korzystać jedynie zgodnie z niniejszą instrukcją i przeznaczeniem właściwym dla danego typu urządzenia, przy uwzględnieniu warunków pracy oraz rodzaju wykonywanego zadania. Użytkowanie elektronarzędzi w sposób niezgodny z przeznaczeniem może powodować niebezpieczne sytuacje.POWX0260 PL Copyright © 2022 VARO S t r o n a | 5 www.varo.com

• Serwis elektronarzędzia powinien być przeprowadzany jedynie przez wykwalifikowany personel, który stosuje tylko oryginalne części zamienne. Zapewni to bezpieczeństwo użytkowania elektronarzędzia.

• Nie należy go używać w pobliżu łatwopalnych cieczy lub źródeł pary.

• Używać tylko ostrych końcówek i odpowiednich wierteł.

• Przed regulacją i czyszczeniem należy wyjąć wtyczkę z gniazdka.

• Chronić przewód zasilający przed uszkodzeniem. Przewód może być uszkodzony przez oleje i kwasy.

• Nie wolno przenosić urządzenia, ciągnąc za jego kabel.

• Nie wolno wyjmować wtyczki z gniazdka, ciągnąc za kabel zasilający.

• Przed włożeniem wtyczki do gniazdka należy się upewnić, czy włącznik nie jest zablokowany.

• W przypadku użycia bębna kablowego, kabel musi być całkowicie odwinięty. Pole przekroju kabla powinno wynosić przynajmniej 1,5 mm².

• Nie wolno przeciążać urządzenia.

• Materiał obrabiany należy odpowiednio zabezpieczyć na czas obróbki.

• Chronić narzędzie przed dziećmi.

• Podczas używania narzędzia na drabinie lub rusztowaniu należy zapewnić sobie bezpieczną pozycję ciała.

• Za pomocą detektora należy określić miejsca występowania przewodów instalacji elektrycznej, wodnej i gazowej.

• Jeśli podczas wykonywania pracy wydzielany jest pył, należy nosić gogle i maskę ochronną.

• Wszelkie naprawy muszą być wykonywane przez wykwalifikowanego elektryka.

• Do naprawy wolno używać wyłącznie części oryginalnych.

• Poziom hałasu w miejscu pracy może przekroczyć 85 dB(A). W takich przypadkach konieczne jest zapewnienie użytkownikowi środków ochrony słuchu. Hałas pochodzący od tego narzędzia elektrycznego został zmierzony zgodnie z zaleceniami normy EN 50114-1. Przy każdym użyciu urządzenia należy stosować środki ochrony słuchu! Zalecany nominalny czas pracy: około 20 minut przy ciągłym obciążeniu. Odpoczynek po pracy ciągłej: około 5-10 minut. 7 PRACA OSTRZEŻENIE: Przed montażem i regulacją zawsze należy odłączyć wtyczkę przewodu zasilającego od gniazda sieciowego.POWX0260 PL Copyright © 2022 VARO S t r o n a | 6 www.varo.com

7.1 Wymiana wiertła lub końcówki wkrętaka

• Wprowadzić klucz do jednego z trzech otworów z boku uchwytu (1) i przekręcić, aby go otworzyć.

• Wprowadzić odpowiednie wiertło lub końcówkę wkrętaka do uchwytu i kręcić kluczem w przeciwnym kierunku, aż uchwyt pewnie uchwyci wiertło lub końcówkę wkrętaka.

• Upewnić się, że wiertło lub końcówka wkrętaka jest pewnie zamocowana w środku uchwytu.

7.2 Włączanie/wyłączanie (ryc. 1)

• Podłączyć kabel zasilający do gniazda elektrycznego.

• Uruchomić narzędzie, wciskając przełącznik włącz./wyłącz. (ON/OFF) (8).

• Zwolnić przełącznik „ON/OFF” dla zatrzymania narzędzia.

• Po naciśnięciu przycisku blokującego (7) przy wciśniętym przełączniku „ON/OFF”, przełącznik „ON/OFF” pozostanie włączony.

• Zwolnić przełącznik „ON/OFF” (8) i wyłączyć narzędzie.

7.3 Dźwignia przód/tył (ryc. 2)

• Dźwignia „przód/tył” (5) służy do wyznaczania kierunku obrotów uchwytu.

• W celu wybrania obrotów w przód należy zwolnić przełącznik „ON/OFF” (8) i wcisnąć dźwignię „przód/tył” w prawą (R) stronę narzędzia. W celu wybrania obrotów wstecz należy wcisnąć dźwignię w lewą (L) stronę narzędzia. UWAGA: Przed zmianą położenia dźwigni należy zwolnić przełącznik „ON/OFF” i odczekać na zatrzymanie pracy silnika.

7.4 Zmienna prędkość (ryc. 3)

To narzędzie jest wyposażone w pokrętło regulacji prędkości (6), pozwalające na zwiększanie szybkości (po przestawieniu w kierunku ,,+") i jej obniżanie (po przestawieniu w kierunku „-”).

7.5 Wybierak wiercenia zwykłego i udarowego (ryc. 4)

Wybierak trybów wiercenia zwykłego i udarowego znajduje się na szczycie wiertarki udarowej.

• Docisnąć przycisk wiercenie zwykłe/udarowe (4) do “ ”, aby wybrać tryb wiercenia zwykłego/udarowego.

• Docisnąć przycisk wiercenie zwykłe/udarowe (2) do położenia wiercenia zwykłego “ ”, aby wybrać tryb wiercenia zwykłego.

7.6 Prawidłowa praca

• Przytrzymać wiertarkę, umieszczając dwa pierwsze palce na przełączniku ON/OFF (8).

• Korzystanie z podzespołu dodatkowego uchwytu (3) kiedy jest to możliwe pozwala na uzyskanie lepszej kontroli nad narzędziem i zmniejszenie zmęczenia.POWX0260 PL Copyright © 2022 VARO S t r o n a | 7 www.varo.com

• Do wiercenia w drewnie należy używać wierteł spiralnych, wierteł łopatkowych lub otwornic.

• Do wiercenia w metalu należy używać wierteł spiralnych ze stali szybkotnącej lub otwornic.

• Do wiercenia w murze, np. z cegły, pustaków itd., należy używać wierteł z węglików spiekanych.

• Należy stosować odpowiedni nacisk, aby wiertło zagłębiało się w materiał, ale nie dociskać zbyt mocno, aby uniknąć utknięcia silnika lub uszkodzenia wiertła.

• Zawsze wywierać nacisk w linii prostej do wiertła.

• Trzymać wiertło mocno, aby kontrolować skręty wiertła. Ostrzeżenie: Po utknięciu silnika wiertarki udarowej należy natychmiast zwolnić spust włącznika, wyjąć wiertło z materiału i ustalić przyczynę utknięcia. Nie klikać przełącznikiem włączając go i wyłączając, gdyż mogłoby to uszkodzić silnik.

• Aby ograniczyć do minimum prawdopodobieństwo utknięcia i przebicia przez materiał należy ograniczyć nacisk na wiertło i swobodnie przeprowadzić je przez ostatnią część otworu.

• Podczas wysuwania końcówki z wierconego otworu należy utrzymywać obroty silnika. Pozwoli to na uniknięcie zakleszczenia. 8 KONSERWACJA Nie dokonywać jakichkolwiek regulacji, kiedy urządzenie jest włączone. Wycierać wszelki zgromadzony kurz za pomocą szczotki lub suchej szmatki. Nie dopuścić do zabrudzenie plastikowych części produktami na bazie benzyny, zawierającymi środki chemiczne, które mogłyby uszkodzić, osłabić lub zniszczyć plastik. 9 PARAMETRY TECHNICZNE Napięcie sieciowe 230-240V ~ 50 Hz Moc pobierana 650W Prędkość bez obciążenia 0-3000 min-1 Wpust uchwytu 13 mm Podwójna izolacja Tak Częstość udarów 0-48000 min

Maksymalna głębokość wiercenia

Drewno 25 mm Stal 13 mm Beton 13 mm 10 HAŁAS Wartości emisji hałasu, zmierzone zgodnie z odpowiednią normą. (K=3) Poziom ciśnienia akustycznego LpA 94 dB(A) Poziom mocy akustycznej LwA 105 dB(A) UWAGA! Jeśli ciśnienie akustyczne przekracza 85 db (A), konieczne jest stosowanie ochronników słuchu. aw (poziom wibracji): 9,8 m/s² K = 1,5 m/s²POWX0260 PL Copyright © 2022 VARO S t r o n a | 8 www.varo.com 11 GWARANCJA

• Na produkt udziela się gwarancji na okres 36 miesięcy, począwszy od daty zakupu przez pierwszego użytkownika.

• Niniejsza gwarancja obejmuje wszelkie wady materiałowe i produkcyjne, ale nie dotyczy: baterii, ładowarek, uszkodzonych części ulegających normalnemu zużyciu, takich jak łożyska, szczotki, przewody i wtyczki, ani takich akcesoriów jak wiertła, końcówki do wiertarek, brzeszczoty pił, itd.; nie obejmuje także uszkodzeń ani usterek spowodowanych przez niewłaściwe używanie produktu, wypadki lub modyfikacje; gwarancja nie obejmuje również kosztów transportu.

• Zapisy niniejszej gwarancji nie mają także zastosowania do uszkodzeń i/lub usterek wynikających z nieprawidłowego użytkowania.

• Odrzucamy również wszelką odpowiedzialność za jakiekolwiek urazy ciała wynikające z nieprawidłowego używania narzędzia.

• Naprawy mogą być dokonywane wyłącznie przez autoryzowany serwis narzędzi Powerplus.

• Więcej informacji można uzyskać, dzwoniąc na numer: 00 32 3 292 92 90.

• Jeśli nie zostanie uzgodnione inaczej w formie pisemnej, wszelkie koszty transportu będą zawsze ponoszone przez klienta.

• Należy zaznaczyć, że żadne roszczenie w ramach gwarancji nie jest możliwe, jeśli uszkodzenie urządzenia będzie spowodowane niestaranną konserwacją lub przeciążeniem urządzenia.

• Gwarancja zdecydowanie nie obejmuje uszkodzeń wynikających z wniknięcia cieczy, nadmiernego osadzania się pyłu w urządzeniu, zawinionego uszkodzenia (celowego lub wynikającego z poważnego zaniedbania), nieodpowiedniego używania (używania w celach, do których urządzenie nie jest przeznaczone), nieprawidłowej obsługi (nieprzestrzegania zaleceń zawartych w podręczniku użytkownika), nieprawidłowego montażu, uderzenia pioruna oraz nieprawidłowego napięcia sieciowego. Ta lista nie wyczerpuje wszystkich możliwych sytuacji.

• Akceptacja roszczeń w ramach gwarancji nie może prowadzić do wydłużenia okresu gwarancji ani rozpoczęcia nowego okresu gwarancji w przypadku wymiany urządzenia.

• Urządzenie lub części, które zostaną wymienione w ramach gwarancji, stają się własnością Varo NV.

• Producent może odrzucić roszczenie, jeżeli nie jest możliwa weryfikacja dokonania zakupu, a także, jeśli można wyraźnie stwierdzić, że produkt nie był konserwowany we właściwy sposób (czyszczenie szczelin wentylacyjnych, regularny przegląd szczotek węglowych itp.).

• Jako dowód zakupu należy zachować rachunek.

• Czyste i niezdemontowane narzędzie należy zwrócić do sprzedawcy, w oryginalnym opakowaniu formowanym metodą wydmuchiwania (jeżeli produkt był w nie fabrycznie zapakowany), wraz z dowodem zakupu 12 ŚRODOWISKO NATURALNE Zgodnie z art. 13 ust 1. Ustawy z dnia 11 września 2015 roku o zużytym sprzęcie elektrycznym i elektronicznym zakazuje się umieszczania zużytego sprzętu łącznie z innymi odpadami. Elektroodpady nie mogą być wyrzucane do pojemników do selektywnej zbiórki odpadów komunalnych. Można je oddać w specjalnie wyznaczonych miejscach np. Punkt Selektywnej Zbiórki Odpadów Komunalnych lub/ bądź w punktach handlowych oferujących w sprzedaży sprzęt elektroniczny. Należy postępować zgodnie z obowiązującymi w Polsce przepisami dotyczącymi selektywnej zbiórki urządzeń elektrycznych i elektronicznych. Prawidłowa gospodarka odpadami pomaga uniknąć potencjalnych skutków dla środowiska iPOWX0260 PL Copyright © 2022 VARO S t r o n a | 9 www.varo.com zdrowia ludzi wynikających z obecności w sprzęcie niebezpiecznych: substancji, mieszanin oraz części składowych.

13 DEKLARACJA ZGODNOŚCI

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIA oświadcza, że produkt: Wiertarka Udarowa znak towarowy: POWERplus model: POWX0260 spełnia niezbędne wymogi i inne stosowne postanowienia odpowiednich dyrektyw europejskich, opierając się na stosowaniu europejskich norm zharmonizowanych. Wszelkie nieuprawnione modyfikacje urządzenia spowodują unieważnienie niniejszej deklaracji. Dyrektywy europejskie (wraz z wszelkimi dyrektywami je zmieniającymi, aż do dnia podpisania): 2011/65/EU 2014/30/EC 2006/42/EC Europejskie normy zharmonizowane (wraz z wszelkimi dyrektywami je zmieniającymi, aż do dnia podpisania): EN60745-1 : 2009 EN60745-2-1 : 2010 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Osoba odpowiedzialna za przechowywanie dokumentacji technicznej: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Niżej podpisany/a działa w imieniu Dyrektora Naczelnego firmy, Philippe Vankerkhove Specjalista ds. Regulacyjnych – Dyrektor ds. Zgodności z Przepisami 17/09/2021, Lier - BelgiumPOWX0260 HU Copyright © 2022 VARO O l d a l | 1 www.varo.com
