| Marka | PowerPlus |
| Model | POWX1199 |
| Typ produktu | Młot udarowy (wiertarka udarowa) |
| Moc nominalna | 1500 W |
| Napięcie nominalne | 230-240 V |
| Częstotliwość nominalna | 50 Hz |
| Prędkość obrotowa na biegu jałowym | 300-800 min⁻¹ |
| Częstotliwość udarów | 1500-4000 min⁻¹ |
| Zdolność wiercenia w betonie | 32 mm |
| Zdolność wiercenia w stali | 13 mm |
| Zdolność wiercenia w drewnie | 40 mm |
| Uchwyt narzędziowy | SDS-plus |
| Tryby pracy | Wiercenie, wiercenie udarowe, dłutowanie, kucie |
| Waga (szacunkowo) | Około 5 kg |
| Długość kabla | 3 m z wtyczką VDE |
| Klasa ochronności | II (podwójna izolacja) |
| Ciśnienie akustyczne LpA | 93 dB(A) |
| Moc akustyczna LwA | 104 dB(A) |
| Wibracje (aw) | 16,4 m/s² |
| Zalecany smar | Smar uniwersalny EP2 |
| Zawartość opakowania | Młot udarowy, dodatkowy uchwyt, smarowniczka, 8 wierteł SDS, 4 dłuta SDS, ogranicznik głębokości, klucz do ergotów, 2 walizki transportowe, instrukcja |
| Gwarancja | 36 miesięcy |
Często zadawane pytania - POWX1199 PowerPlus
Pytania użytkowników dotyczące POWX1199 PowerPlus
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Wiertarka w formacie PDF za darmo! Znajdź swoją instrukcję POWX1199 - PowerPlus i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. POWX1199 marki PowerPlus.
INSTRUKCJA OBSŁUGI POWX1199 PowerPlus
1 Przeznaczenie ....3
2 OPIS (RYC. 1)....3
3 SPIS CZEŚCI....3
4 OZNACZENIA....4
5 OGÓLNE ZASADY BEZPIECZNEJ PRACY
ELEKTRONARZĘDZIAMI 4
5.1 Miejsce użytkowania....4
5.2 Bezpieczeństwo elektryczne 4
5.3 Bezpieczeństwo osobiste....5
5.4 Użytkowanie i konserwacja elektronarzędzi....5
5.5 Serwis....6
6 DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA PRACY MŁOTOWIERTARKAMI 6
7 PRZED PIERWSZYM UŻYCIEM NARZĘDZIA....7
8 PRACA 7
8.1 Zamocowywanie i wymiana narzędzi (ryc. 1)....7
8.2 Usuwanie narzędzia SDS-plus (ryc. 1)....7
8.3 Włączanie i wyłączanie 7
8.4 Regulacja prędkości (ryc. 2)....7
8.5 Uchwyt dodatkowy (ryc. 3)....7
8.6 Zamocowanie ogranicznika głębokości (ryc. 5)....7
8.7 Wybierak trybu (ryc. 4)....8
8.8 Sposób użycia młotowiertarki wyburzeniowej....8
9 SMAROWANIE – poziom SMARU....9
9.1 Wymiana smaru 9
10 CZYSZCZENIE I KONSERWACJA 9
10.1 Czyszczenie....9
11 PARAMETRY TECHNICZNE 9
12 Halas....10
13 SERWIS GWARANCYJNY 10
POWERPLUS® HIGH QUALITY TOOLS
POWX1199 PL
14 MAGAZYNOWANIE....10
15 GWARANCJA 11
16 ŚRODOWISKO NATURALNE 11
17 DEKLARACJA ZGODNOŚCI 12

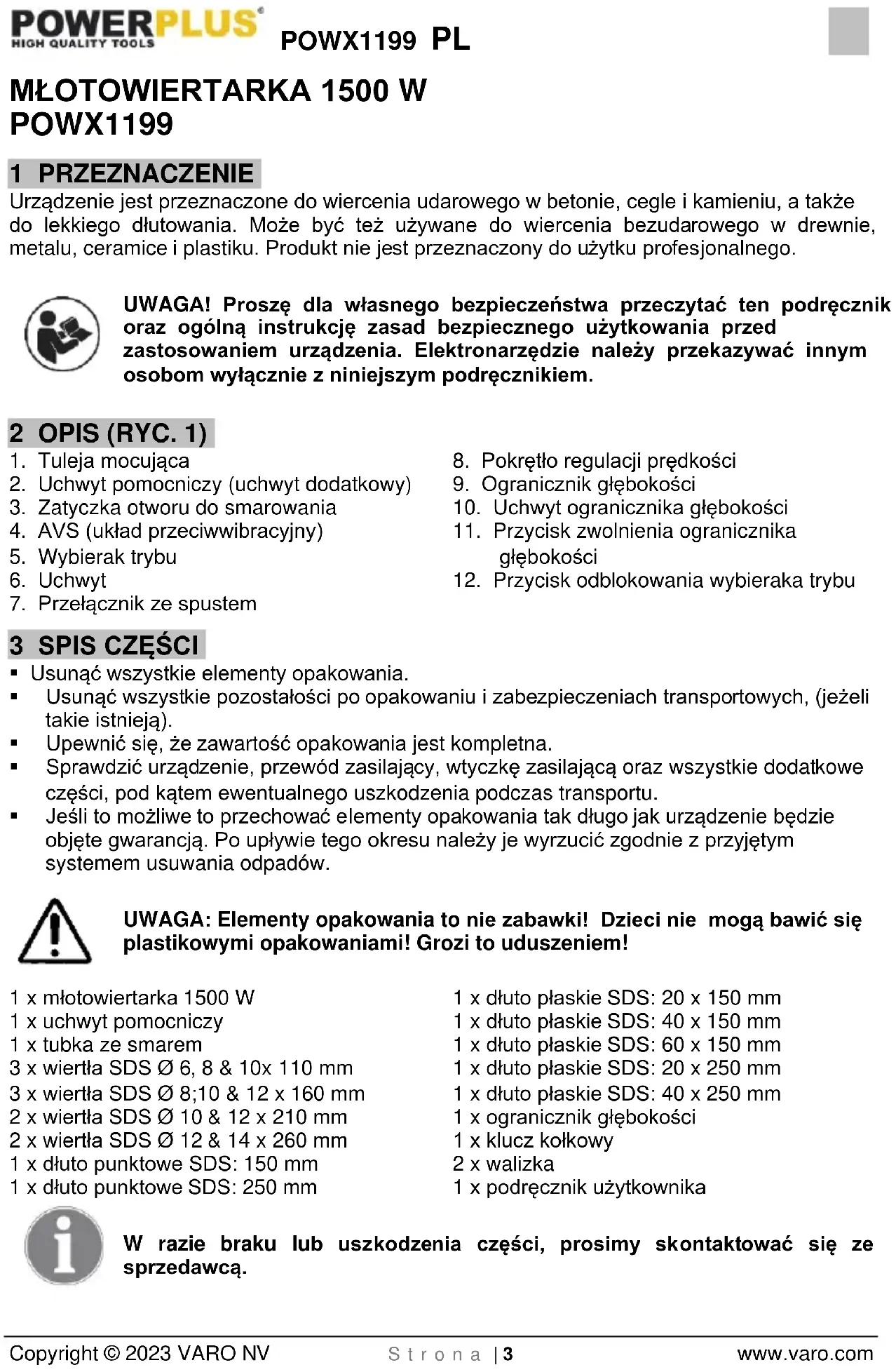

MŁOTOWIERTARKA 1500 W POWX1199
1 PRZEZNACZENIE
Urządzenie jest przeznaczone do wiercenia udarowego w betonie, cegle i kamieniu, a także do lekkiego długowania. Może być też używane do wiercenia bezudarowego w drewnie, metalu, ceramice i plastiku. Produkt nie jest przeznaczony do użytku profesjonalnego.
UWAGA! Proszę dla własnego bezpieczeństwa przeczytać ten podręcznik oraz ogólną instrukcję zasad bezpiecznego użytkowania przed zastosowaniem urządzenia. Elektronarzędzie należy przekazywać innym osobom wyłącznie z niniejszym podręcznikiem.
2 OPIS (RYC. 1)
- Tuleja mocująca
- Uchwyt pomocniczy (uchwyt dodatkowy)
- Zatyczka otworu do smarowania
- AVS (układ przeciwwibracyjny)
- Wybierak trybu
- Uchwyt
-
Przełącznik ze spustem
-
Pokrętło regulacji prędkości
- Ogranicznik głębokości
- Uchwyt ogranicznika głębokości
- Przycisk zwolnienia ogranicznika głębokości
- Przycisk odblokowania wybieraka trybu
3 SPIS CZEŚCI
- Usunąć wszystkie elementy opakowania.
- Usunąć wszystkie pozostałości po opakowaniu i zabezpieczeniach transportowych, (jeżeli takie istnieją).
■ Upewnić się, że zawartość opakowania jest kompletna. - Sprawdzić urządzenie, przewód zasilający, wtyczkę zasilającą oraz wszystkie dodatkowe części, pod kątem ewentualnego uszkodzenia podczas transportu.
- Jeśli to możliwe to przechować elementy opakowania tak długo jak urządzenie będzie objęte gwarancją. Po upływie tego okresu należy je wyrzucić zgodnie z przyjętym systemem usuwania odpadów.
UWAGA: Elementy opakowania to nie zabawki! Dzieci nie mogą bawić się plastikowymi opakowaniami! Grozi to uduszeniem!
1 x młotowiertarka 1500 W
1 x uchwyt pomocniczy
1 x tubka ze smarem
3 x wiertła SDS ∅ 6, 8 & 10x 110 mm
3 x wiertła SDS ∅ 8;10 & 12 x 160 mm
2 x wiertła SDS ∅ 10 & 12 x 210 mm
2 x wiertła SDS ∅ 12 & 14 x 260 mm
1 x dłuto punktowe SDS: 150 mm
1 x dluto punktowe SDS: 250 mm
1 x dluto płaskie SDS: 20 x 150 mm
1 x dluto płaskie SDS: 40 x 150 mm
1 x dluto płaskie SDS: 60 x 150 mm
1 x dluto płaskie SDS: 20 x 250 mm
1 x dluto płaskie SDS: 40 x 250 mm
1 x ogranicznik głębokości
1 x klucz kołkowy
2 x walizka
1 x podręcznik użytkownika
W razie braku lub uszkodzenia części, prosimy skontaktować się ze sprzedawcą.
4 OZNACZENIA
W niniejszej instrukcji i/lub na urządzeniu użyto następujących symboli:
 | Uważnie przeczytać podręcznik użytkownika przed użyciem. |  | Spełnia niezbędne wymogi określone w dyrektywach europejskich. |
 | Nosić rękawice ochronne. |  | Stosować środki ochrony słuchu. |
 | Klasa II. Narzędzie ma podwójną izolację, dlatego przewód uziemienia nie jest konieczny. |  | Zawsze nosić gogle ochronne. |
 | SYMBOL SELEKTYWNEGO ZBIERANIATen symbol oznacza, że zużytego sprzętu nie można umieszczać łącznie z innymi odpadami (2012/19/UE). |
5 OGÓLNE ZASADY BEZPIECZNEJ PRACY ELEKTRONARZĘDZIAMI
Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, wznieczeniem pożaru i/lub poważnymi obrażeniami. Ostrzeżenia bezpieczeństwa i instrukcje należy zachować do zastosowania w przyszłości. Zastosowane w ostrzeżeniach określenie „elektronarzędzie” odnosi się do narzędzi podłączanych do sieci zasilających (przewodowych) oraz akumulatorowych (bezprzewodowych).
5.1 Miejsce użytkowania
- Miejsce pracy powinno być czyste i dobrze oświetlone. Praca w zagraconym i niedostatecznie oświetlonym otoczeniu sprzyja wypadkom.
- Nie wolno korzystać z urządzenia w otoczeniu zagrożonym wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Urządzenia elektryczne powodują iskrzenie, co może prowadzić do zapłonu pyłów lub oparów.
- W czasie pracy urządzenia w najbliższym otoczeniu nie mogą przebywać dzieci ani inne osoby postronne. Nieuwaga może prowadzić do utraty kontroli nad urządzeniem.
5.2 Bezpieczeństwo elektryczne
Zawsze sprawdzać, czy parametry zasilania odpowiadają napięciu określone na tabliczce znamionowej.
- Wtyczka zasilania urządzenia musi pasować do gniazdka. Nie wolno modyfikować wtyczki w żaden sposób. Nie używać łączników pośrednich do elektronarzędzi z uziemieniem. Niemodyfikowane wtyczki i odpowiednie do nich gniazdka zmniejszają zagrożenie porażenia elektrycznego.
- Unikać bezpośredniego kontaktu z uziemionymi obiektami takimi jak rury, grzejniki, piece lub lodówki. Ryzyko porażenia wzrasta, jeśli ciało użytkownika jest uziemione.
- Urządzenie nie może być narażone na kontakt z deszczem lub wilgocią. Woda wnikająca do urządzenia zwiększa ryzyko porażenia elektrycznego.
- Nie wykorzystywać przewodu zasilającego do celów, do których nie jest przeznaczony. Nie wolno używać przewodu do noszenia i przeciągania urządzenia lub do wyciągania wtyczki z gniazdka. Przewód należy chronić przez ciepłem, olejem, ostrymi krawędziami
lub częściami ruchomymi. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia elektrycznego.
- Podczas pracy na zewnątrz należy zastosować odpowiedni przedłużacz, przeznaczony do użytku na wolnym powietrzu. Zastosowanie przewodu zasilającego przeznaczonego do użytku na zewnątrz zmniejsza ryzyko porażenia elektrycznego.
- Jeśli nie można uniknąć pracy z urządzeniem w wilgotnym otoczeniu, należy użyć wyłącznika różnicowo-prądowego, który redukuje niebezpieczeństwo porażenia prądem.
5.3 Bezpieczeństwo osobiste
Podczas użytkowania narzędzia należy być czujnym, skoncentrować się na wykonywanych czynnościach i zachowywać zdrowy rozsądek. Nie należy używać urządzenia będąc zmęczonym lub pod wpływem narkotyków, alkoholu bądź leków. Chwila nieuwagi podczas pracy z urządzeniem może skutkować poważnymi obrażeniami ciała.
- Należy korzystać ze sprzętu ochrony osobistej i zawsze nosić osłonę na oczy. Stosowanie w odpowiednich sytuacjach sprzętu ochrony osobistej, jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub nauszniki przeciwhałasowe zmniejsza ryzyko obrażeń ciała.
- Unikać przypadkowego uruchomienia. Przed podłączeniem narzędzia do prądu upewnić się, że włącznik jest w pozycji „0” (wyłącz.). Przenoszenie urządzenia z palcem na wyłączniku lub podłączanie urządzenia do gniazdka, kiedy wyłącznik jest w pozycji „I” (włącz.) grozi wypadkami.
- Przed włączeniem urządzenia należy usunąć wszelkie klucze regulacyjne. Klucz lub inne narzędzie pozostawione na obracającej się części urządzenia może spowodować obrażenia ciała.
- Nie wychylac się nadmiernie. Należy zawsze zachować odpowiednią postawę i równowage. Zapewnia to zachowanie lepszej kontroli w nieoczekiwanych sytuaciach.
- Należy odpowiednio się ubierać: nie nosić luźnej odzieży lub biżuterii. Włosy, odzież i rękawice trzymać z dala od ruchomych części urządzenia. Luźna odzież, biżuteria lub długie włosy mogą zapłatać się w ruchome części.
- Jeśli urządzenie jest wyposażone w wyciąg pyłu i urządzenie do odpylania, należy upewnić się, że są one poprawnie podłączone i użytkowane. Stosowanie takich urządzeń zmniejsza zagrożenia powodowane zapyleniem.
5.4 Użytkowanie i konserwacja elektronarzędzi
- Nie wolno przeciązać elektronarzędzi. Należy używać właściwego elektronarzędzia dla zamierzonych prac. Właściwe elektronarzędzie pozwoli na lepsze i bezpieczniejsze wykonanie pracy przy takim obciążeniu, do jakiego zostało zaprojektowane.
- Nie stosować urządzenia w sytuacji, kiedy wyłącznik nie funkcjonuje prawidłowo. Każde elektronarzędzie z niesprawnym wyłącznikiem jest niebezpieczne i należy je naprawić.
- Przed podjęciem jakichkolwiek regulacji, wymiany akcesoriów lub podczas przechowywania, elektronarzędzie musi być odłączone od zasilania. Takie środki zapobiegawcze zmniejszaia ryzyko niezamierzonego uruchomienia elektronarzędzia.
- Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci; nie wolno też zezwalać na korzystanie z niego przez osoby niezaznajomione z urządzeniem oraz z niniejszą instrukcją obsługi. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.
- Urządzenie należy poddawać konserwacji. Sprawdzać regulację lub mocowanie ruchomych części, ewentualne pęknięcia lub inne uszkodzenia, które mogą wpływać na pracę narzędzia. Wszelkie zauważone uszkodzenia muszą być naprawione przed ponownym użytkowaniem. Nieprawidłowa konserwacja narzędzi jest przyczyną wielu wypadków.
- Części tnące muszą być utrzymywane w stanie naostrzonym i czystym. Prawidłowo konserwowane części tnące o ostrych krawędziach zapewniają łatwiejszą obsługę narzedia i zmniejszają prawdopodobieństwo zakleszczenia.
- Z elektronarzędzia, akcesoriów, końcówek tnących itp. należy korzystać jedynie zgodnie z niniejszą instrukcją i przeznaczeniem właściwym dla danego typu urządzenia, przy uwzględnieniu warunków pracy oraz rodzaju wykonywanego zadania. Użytkowanie elektronarzędzi w sposób niezgodny z przeznaczeniem może powodować niebezpieczne sytuacje.
5.5 Serwis
- Serwis elektronarzędzia powinien być przeprowadzany jedynie przez wykwalifikowany personel, który stosuje tylko oryginalne części zamienne. Zapewni to bezpieczeństwo użytkowania elektronarzędzia.
6 DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA PRACY MŁOTOWIERTARKAMI
- Sprawdzić wartość napięcia (V) podaną na tabliczce znamionowej.
W przypadku użycia bębnów kablowych należy całkowicie odwinąć kabel. Minimalna powierzchnia przekroju poprzecznego przewodnika: 1,0 mm². - Elektryczna motowiertarka używana poza pomieszczeniami musi być podłączona do źródła zasilania za pomocą przedłużacza typu H07RN-F 3G o średnicy 1,5 mm² oraz prawidłowo działającej wtyczki z zabezpieczeniem przed wodą.
- Należy zapewnić sobie pewne oparcie dla stóp na drabinach i rusztowaniach podczas wiercenia z ręki.
- Używać wykrywacza przewodów dla zlokalizowania instalacji w ścianach z ukrytymi przewodami elektrycznymi, wodnymi lub gazowymi. Unikać dotykania elementów lub przewodników pod napięciem.
- Używać ochronników słuchu dla zabezpieczenia słuchu. Utrata słuchu może postępować stopniowo!
- Do prac związanych z emisją pyłu należy nakładać okulary ochronne i maskę przeciwpyłową.
- Nie używać urządzenia w środowisku oparów lub cieczy łatwopalnych.
- Przed przystąpieniem do czyszczenia lub modyfikacją urządzenia należy zawsze wyciągnąć wtyczkę z gniazda elektrycznego.
- Chronić kabel zasilający przed uszkodzeniem. Kabel może zostać uszkodzony przez olej lub kwas.
- Nie wolno przeciązać urządzenia.
Należy odpowiednio zamocować wszystkie elementy obrabiane.
- Ważne! Konieczne jest przestrzeganie wszelkich krajowych przepisów dotyczących bezpieczeństwa instalacji, obsługi i konserwacji.
- Istnieje niebezpieczeństwo wypadnięcia dłuta i wiertła z urządzenia, co może być przyczyną poważnych obrażeń.
- Przed każdym rozpoczęciem pracy należy sprawdzić, czy dłuto lub wiertło jest prawidłowo zablokowane w uchwycie.
Należy regularnie kontrolować uchwyt pod kątem śladów zużycia i uszkodzenia.
- Nie wolno włączać udaru przed oparciem końcówki urządzenia na powierzchni roboczej (ścianie, suficie itp.)
- Po zakończeniu pracy należy odłączyć motowiertarkę od zasilania elektrycznego i wyjąć dłuto lub wiertło z uchwytu.
- Przed każdą zmianą dłuta lub wiertła należy odłączyć motowiertarkę od zasilania elektrycznego.
- Należy zabezpieczyć własne oczy, a także innych pracowników przed wyrzucanymi cząstkami i odłamkami. Nosić kask! Ustawić ścianki przegrodowe!
- Nosić rękawice ochronne dla ochrony palców przed stłuczeniami i zadrapaniami.
- Wibracje mogą być przyczyną urazu kończyn górnych. Należy maksymalnie skrócić czas ekspozycji na wibracje.
Kabel zasilający powinien zawsze przebiegać w tył od urządzenia.
- Urządzenie należy przechowywać w miejscu niedostępnym dla dzieci.
- W trakcie pracy należy zawsze trzymać urządzenie obiema rękami, zapewniając sobie stabilne oparcie w pozycji stojącej.
7 PRZED PIERWSZYM UŻYCIEM NARZĘDZIA
Miejsce, w którym ma być użyte urządzenie, należy skontrolować pod kątem ukrytych kabli elektrycznych oraz przewodów gazowych i wodnych przy użyciu wykrywacza przewodów.
Przed podłączeniem urządzenia do zasilania elektrycznego należy się upewnić, że napięcie w sieci jest zgodne z wartością podaną na tabliczce znamionowej.
8 PRACA
8.1 Zamocowywanie i wymiana narzędzi (ryc. 1)
Urządzenie jest wyposażone w system mocowania SDS-plus.
- Przed zamocowanie narzędzia należy je oczyścić i pokryć cienką warstwą smaru maszynowego.
- Odciągnąć w tył tuleję mocującą i przytrzymać ją w tym położeniu.
- Wsunąć i przekręcić do oporu wolne od pyłu narzędzie w uchwycie narzędzia. Narzędzie zostanie automatycznie zablokowane.
- Pociągnąć za narzędzie dla sprawdzenia prawidłowości jego zablokowania.
8.2 Usuwanie narzędzia SDS-plus (ryc. 1)
Odciągnąć w tył tuleję mocującą, przytrzymać ją w tym położeniu i usunąć narzędzie.
Po użyciu narzędzia akcesoria mogą być gorące. Nie dotykać wierzchołków akcesoriów ręką! Zawsze używać rękawic ochronnych do zdejmowania akcesoriów.
8.3 Włączanie i wyłączanie
■ Włączanie: Wcisnąć przełącznik ze spustem (7).
■ Wyłączanie: Zwolnić przełącznik ze spustem (7).
8.4 Regulacja prędkości (ryc. 2)
Ta młotowiertarka jest wyposażona w pokrętło regulacji prędkości, umożliwiające ustawienie wartości od 1 do 6. Wystarczy przekręcić pokrętem (8), aby ustawić odpowiednio do zastosowania.
8.5 Uchwyt dodatkowy (ryc. 3)
Ze względów bezpieczeństwa należy zawsze używać młodowiertarki z uchwytem dodatkowym. Przekręcając uchwytem dodatkowym można zapewnić sobie bezpieczną pozycję ciała podczas pracy. Poluzować i przekręcić uchwyt dodatkowy w lewo. Nasunąć pętlę na zwężenie obudowy elektronarzędzia i ustawić uchwyt, a następnie dokręcić uchwyt dodatkowy.
8.6 Zamocowanie ogranicznika głębokości (ryc. 5)
W przypadku wiercenia w niektórych materiałach może być konieczne ograniczenie głębokości wierconego otworu. Ta招待iertarka może być wyposażona w ogranicznik głębokości (9) zamocowany na uchwycie. Nacisnąć przycisk ogranicznika głębokości (11) oraz
przesunąć ogranicznik głębokości (9) do otworu i na żadaną głębokość. Najpierw wywiercić otwór próbny w materiale odpadowym i wyregulować w razie potrzeby.
8.7 Wybierak trybu (ryc. 4)
Przełącznika wybieraka trybu należy używać wyłącznie wtedy, kiedy narzędzie jest zatrzymane. Pomoże to uniknąć przedwczesnego zużycia narzędzia.
Ta młotowiertarka ma 4-funkcyjny wybierak trybu (5), a funkcje można wybrać tylko po wciśnięciu przycisku zwolnienia blokady (12). Nacisnąć przycisk (12) i przekręcić wybierak trybu do położenia żądanej funkcji. Wybierak trybu (5) musi kliknąć i zablokować się w położeniu.
Jeśli nie zostanie to wykonane prawidłowo, może dojść do uszkodzenia młotowiertarki w trakcie pracy! W celu rozwiązania tego problemu wystarczy przekręcać wiertłem ręcznie za pomocą tulei blokującej (1), aż wybierak trybu (5) zablokuje się na żądanej funkcji.
- Dostępne są następujące tryby funkcji:
I. Tryb wiercenia
II. Tryb wiercenia udarowego
III. Tryb dlutowania
IV. Tryb udaru
Ważne! Przy wiercenu udarowym należy zastosować lekki docisk. Zbyt silny docisk spowoduje niepotrzebne obciążenie silnika. Należy regularnie kontrolować stan wierteł. Stępione wiertła należy naostrzyć lub wymienić na nowe.
Nie używać uchwytu z łącznikiem SDS w połączeniu z funkcją udaru/wiercenia udarowego!
8.8 Sposób użycia młotowiertarki wyburzeniowej
- Po umieszczeniu wierzchołka narzędzia na betonowej powierzchni, przełączyć na ON (włącz.).
- Wykorzystując masę urządzenia i silnie trzymając młotowiertarkę wyburzeniową obiema rękami, można skutecznie kontrolować ruch odbicia.
- Kontynuować z umiarkowaną siłą: użycie nadmiernej siły zmniejszy wydajność.
PRZESTROGA Po długim używaniu obudowa cylindra staje się gorąca. Należy zatem zachować ostrożność, by nie poparzyć dłoni.
OSTRZEŻENIE Nie wywierać dużego nacisku na urządzenie. Mechanizm udarowy jest aktywowany przez wywarcie lekkiego nacisku na narzędzie, kiedy dłuto styka się z elementem obrabianym.
9 SMAROWANIE – POZIOM SMARU
Sprawdzić poziom smaru przed użyciem urządzenia.
Smar powinien być wymieniany po około 40-50 godzinach użytkowania.
Zalecany smar: smar uniwersalny EP2.
9.1 Wymiana smaru
- Przed uzupełnieniem smaru użyć dostarczonego klucza do wyjęcia zatyczki otworu do smaru (3). Uważać, by nie poluzować gumowej uszczelki zamocowanej poniżej zatyczki otworu do smaru (3).
- Sprawdzać poziom smaru raz dziennie, upewniając się, że smar jest uzupełniony.
- Po wprowadzeniu smaru pewnie zacisnąć zatyczkę otworu do smaru (3).
Ważna informacja! Smar odpadowy musi być usunięty do odpowiedniego punktu gromadzenia smaru odpadowego.
10 CZYSZCZENIE I KONSERWACJA
Uwaga! Przed wykonaniem jakichkolwiek prac na urządzeniu należy wyciągnąć wtyczkę z gniazdka.
10.1 Czyszczenie
- Dla uniknięcia przegrzania silnika należy utrzymywać w czystości jego szczeliny wentylacyjne.
- Należy regularnie (najlepiej po każdym użyciu) czyścić obudowę urządzenia miękką szmatką.
- Nie dopuścić do osadzania się kurzu i innych zabrudzeń na szczelinach wentylacyjnych.
■ Uporczywe zabrudzenia należy usuwać miękką szmatką zwilżoną wodą mydlaną.
Nie wolno używać rozpuszczalników - takich jak benzyna, alkohol, woda amoniakalna - które mogłyby uszkodzić plastykowe części.
11 PARAMETRY TECHNICZNE
| Napięcie znamionowe | 230-240 V |
| Częstotliwość znamionowa | 50 Hz |
| Moc znamionowa | 1500 W |
| Prędkość obrotowa | 300-800 obr./min |
| Klasa ochrony | II |
| Głębokość wiercenia w betonie | 32 mm |
| Głębokość wiercenia w stali | 13 mm |
| Głębokość wiercenia w drewnie | 40 mm |
| Częstość udarów | 1500-4000 obr./min |
| Długość kabla | 3 m + wtyczka VDE |
12 HALAS
Wartości emisji hałasu, zmierzone zgodnie z odpowiednią normą. (K=3)
Poziom ciśnienia akustycznego LpA 93 dB(A)
Poziom mocy akustycznej LwA 104 dB(A)
UWAGA! Jeśli wartość ciśnienia akustycznego przekracza 85 dB(A), konieczne jest noszenie środków ochrony słuchu.
aw (poziom wibracji)
16,4 m/s²
K = 1,5 ~m / s^2
13 SERWIS GWARANCYJNY
- Uszkodzone włączniki muszą zostać wymienione przez serwis gwarancyjny.
- Jeżeli przewód zasilający (lub główna wtyczka) są uszkodzone muszą zostać zastąpione przez odpowiedni przewód, dostępny w serwisie gwarancyjnym. Wymiany może dokonać jedynie serwis gwarancyjny (patrz ostatnia strona) lub wykwalifikowana osoba (wykwalifikowany elektryk).
14 MAGAZYNOWANIE
- Dokładnie oczyścić całe urządzenie i jego akcesoria.
- Przechowywać urządzenie poza zasięgiem dzieci, w stabilnym i bezpiecznym położeniu w chłodnym i suchym miejscu, nie narażając go na zbyt wysoką ani zbyt niską temperaturę.
- Chronić urządzenie przed bezpośrednim działaniem promieni słonecznych. W miarę możliwości urządzenie należy przechowywać w ciemności.
- Nie wolno go przechowywać w plastikowych workach, które mogłyby powodować powstawanie wilgoci.
15 GWARANCJA
- Na produkt udziela się gwarancji na okres 36 miesięcy, począwszy od daty zakupu przez pierwszego użytkownika.
- Niniejsza gwarancja obejmuje wszelkie wady materiałowe i produkcyjne, ale nie dotyczy: baterii, ładowarek, uszkodzonych części ulegających normalnemu zużyciu, takich jak łożyska, szczotki, przewody i wtyczki, ani takich akcesoriów jak wiertła, końcówki do wiertarek, brzeszczoty pił, itd.; nie obejmuje także uszkodzeń ani usterek spowodowanych przez niewłaściwe używanie produktu, wypadki lub modyfikacje; gwarancja nie obejmuje również kosztów transportu.
- Zapisy niniejszej gwarancji nie mają także zastosowania do uszkodzeń i/lub usterek wynikających z nieprawidłowego użytkowania.
- Odrzucamy również wszelką odpowiedzialność za jakiekolwiek urazy ciała wynikające z nieprawidłowego używania narzędzia.
- Naprawy mogą być dokonywane wyłącznie przez autoryzowany serwis narzędzi Powerplus.
■ Więcej informacji można uzyskać, dzwoniąc na numer: 00 32 3 292 92 90. - Jeśli nie zostanie uzgodnione inaczej w formie pisemnej, wszelkie koszty transportu będą zawsze ponoszone przez klientą.
- Należy zaznaczyć, że żadne roszczenie w ramach gwarancji nie jest możliwe, jeśli uszkodzenie urządzenia będzie spowodowane niestaranną konserwacją lub przeciażeniem urządzenia.
- Gwarancja zdecydowanie nie obejmuje uszkodzeń wynikających z wniknięcia cieczy, nadmiernego osadzania się pyłu w urządzeniu, zawinionego uszkodzenia (celowego lub wynikającego z poważnego zaniedbania), nieodpowiedniego używania (używania w celach, do których urządzenie nie jest przeznaczone), nieprawidłowej obsługi (nieprzestrzegania zaleceń zawartych w podręczniku użytkownika), nieprawidłowego montażu, uderzenia pioruna oraz nieprawidłowego napięcia sieciowego. Ta lista nie wyczerpuje wszystkich możliwych sytuacji.
- Akceptacja roszczeń w ramach gwarancji nie może prowadzić do wydłużenia okresu gwarancji ani rozpoczęcia nowego okresu gwarancji w przypadku wymiany urządzenia.
- Urządzenie lub części, które zostaną wymienione w ramach gwarancji, stają się własnością Varo NV.
- Producent może odrzucić roszczenie, jeżeli nie jest możliwa weryfikacja dokonania zakupu, a także, jeśli można wyraźnie stwierdzić, że produkt nie był konserwowany we właściwy sposób (czyszczenie szczelin wentylacyjnych, regularny przegląd szczotek weglowych itp.).
■ Jako dowód zakupu należy zachować rachunek. - Czyste i niezdemontowane narzędzie należy zwrócić do sprzedawcy, w oryginalnym opakowaniu formowanym metodą wydmuchiwania (jeżeli produkt był w nie fabrycznie zapakowany), wraz z dowodem zakupu.
16 ŚRODOWISKO NATURALNE
Zgodnie z art. 13 ust 1. Ustawy z dnia 11 września 2015 roku o zużytym sprzęcie elektrycznym i elektronicznym zakazuje się umieszczania zużytego sprzętu łącznie z innymi odpadami. Elektroodpady nie mogą być wyrzucane do pojemników do selektywnej zbiórki odpadów komunalnych. Można je oddać w specjalnie wyznaczonych miejscach np. Punkt Selektywnej Zbiórki Odpadów Komunalnych lub/ bądź w punktach handlowych oferujących w sprzedaży sprzęt elektroniczny. Należy postępować zgodnie z obowiązującymi w Polsce przepisami dotyczącymi selektywnej zbiórki urządzeń elektrycznych i elektronicznych. Prawidłowa gospodarka odpadami pomaga uniknąć
17 DEKLARACJA ZGODNOŚCI
VARO N.V. - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA oświadcza, że
produkt: Młotowiertarka
znak towarowy: POWERplus
model: POWX1199
spełnia niezbędne wymogi i inne stosowne postanowienia odpowiednich dyrektyw europejskich, opierając się na stosowaniu europejskich norm zharmonizowanych. Wszelkie nieuprawnione modyfikacje urządzenia spowodują unieważnienie niniejszej deklaracji.
Dyrektywy europejskie (wraz z wszelkimi dyrektywami je zmieniającymi, aż do dnia podpisania):
2011/65/EU
2006/42/EC
2014/30/EU
Europejskie normy zharmonizowane (wraz z wszelkimi dyrektywami je zmieniającymi, aż do dnia podpisania):
EN60745-1:2009
EN60745-2-6:2010
EN55014-1:2017
EN55014-2:2015
EN IEC 61000-3-2 : 2019
EN61000-3-3 : 2013
Osoba odpowiedzialna za przechowywanie dokumentacji technicznej: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Niżej podpisany/a działa w imieniu Dyrektora Naczelnego firmy,
Philippe Vankerkhove
Specjalista ds. Regulacyjnych – Dyrektor ds. Zgodności z Przepisami 14/12/2022, Lier - Belgium
