| Márka | PowerPlus |
| Modell | POWX1199 |
| Terméktípus | Kalapácsfúró (ütvefúró) |
| Névleges teljesítmény | 1500 W |
| Névleges feszültség | 230-240 V |
| Névleges frekvencia | 50 Hz |
| Üresjárati fordulatszám | 300-800 min⁻¹ |
| Ütési sebesség | 1500-4000 min⁻¹ |
| Beton fúrási kapacitás | 32 mm |
| Acél fúrási kapacitás | 13 mm |
| Fa fúrási kapacitás | 40 mm |
| Szerszámbefogó | SDS-plus |
| Működési módok | Fúrás, ütvefúrás, vésés, kalapálás |
| Tömeg (becsült) | Körülbelül 5 kg |
| Kábel hossza | 3 m VDE dugóval |
| Védelmi osztály | II (kettős szigetelés) |
| Hangnyomás LpA | 93 dB(A) |
| Hangteljesítmény LwA | 104 dB(A) |
| Rezgés (aw) | 16,4 m/s² |
| Ajánlott kenőanyag | Univerzális EP2 zsír |
| Csomagolás tartalma | Kalapácsfúró, kiegészítő fogantyú, zsírzó, 8 SDS fúró, 4 SDS véső, mélységhatároló, csapkulcs, 2 szállítódoboz, kézikönyv |
| Garancia | 36 hónap |
Gyakran ismételt kérdések - POWX1199 PowerPlus
Felhasználói kérdések a következőről POWX1199 PowerPlus
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fúró PDF formátumban ingyenesen! Találja meg kézikönyvét POWX1199 - PowerPlus és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. POWX1199 márka PowerPlus.
HASZNÁLATI ÚTMUTATÓ POWX1199 PowerPlus
1 RENDELTETÉSI CÉL 3
2 LEÍRÁS (1. ÁBRA)....3
3 CSOMAGOLÁS TARTALMA....3
4 JELZÉSEK 4
5 ÁLTALÁNOS BIZTONSÁGI UTASÍTÁSOK
SZERSZÁMGÉPEKHEZ 4
5.1 Munkakörnyezet....4
5.2 Elektromos biztonság....4
5.3 Személyi biztonság....5
5.4 Az elektromos működtetésű szerszámok helyes használata....5
5.5 Szervíz 6
6 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK ÜTVEFÚRÓKHOZ ..... 6
7 A MUNKA MEGKEZDÉSE ELÖTT....6
8 MÜKÖDTETÉS....7
8.1 Az alkatrészek felszerelése és eltávolítása (1 ábra)....7
8.2 Az SDS-plus alkatrész eltávolítása (1 ábra)....7
8.3 Be- és kikapcsolás....7
8.4 Sebesség beállítás (2 ábra)....7
8.5 A fogantyú felszerelése (kiegészítő fogantyú) (3. ábra) .....7
8.6 Mélységütköző felszerelése (5. ábra)....7
8.7 Üzemmód választó (4. ábra)....7
8.8 A bontókalapács használata 8
9 KENÉS – A KENŐZSÍR SZINTJE ......8
9.1 A kenőanyag cseréje 8
10 TISZTÍTÁS ÉS KARBANTARTÁS....9
10.1 Tisztítás 9
11 MÜSZAKI ADATOK 9
12 ZAJKIBOCSÁTÁS 9
13 SZERVÍZRÉSZLEG....9
14 TÁROLÁS....10
POWERPLUS® HIGH QUALITY TOOLS
POWX1199 HU
15 JÓTÁLLÁS....10
16 KÖRNYEZETVÉDELEM 11
17 MEGFELELŐSÉGI NYILATKOZAT ...... 11

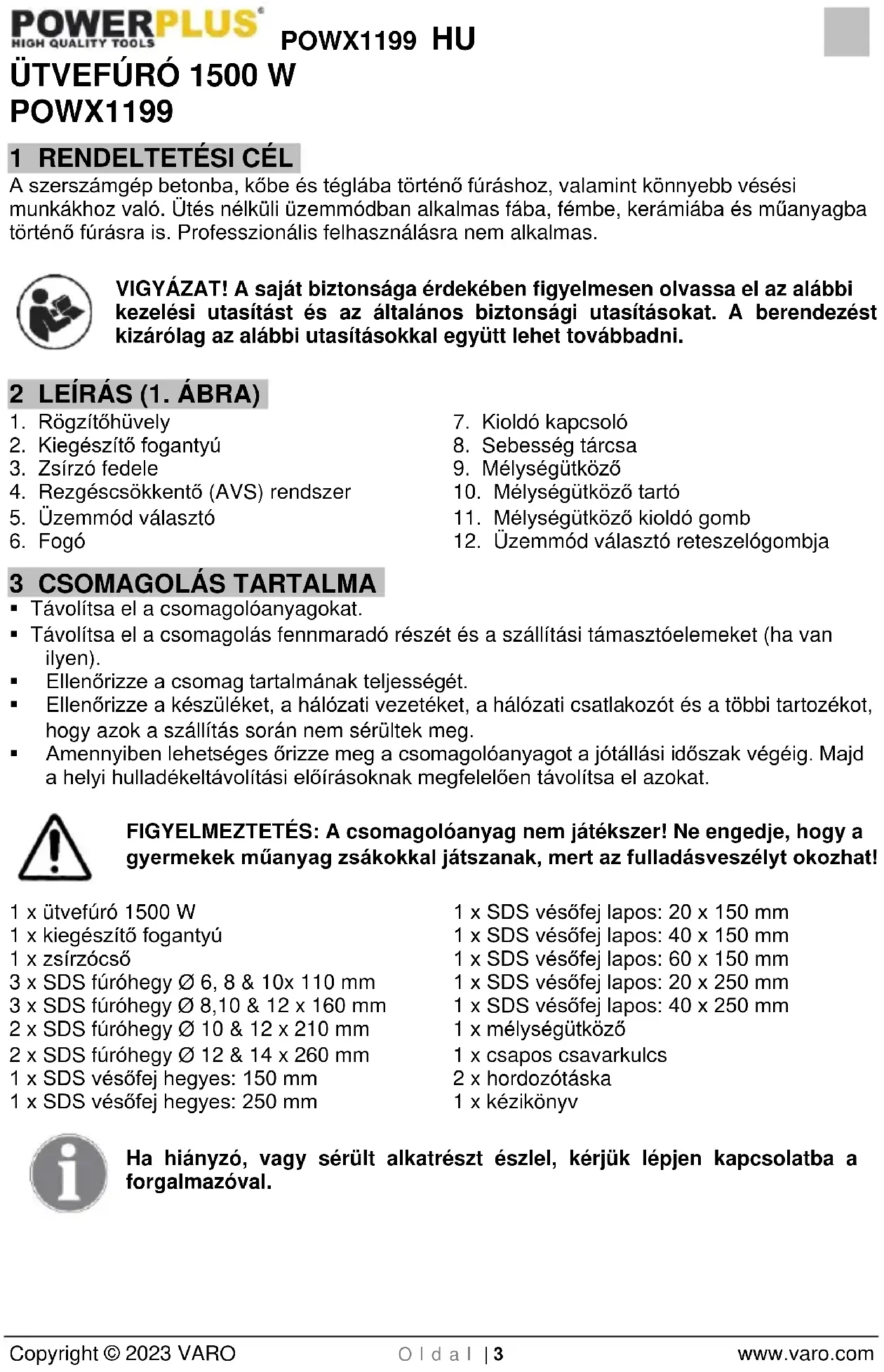

ÜTVEFÚRÓ 1500 W POWX1199
1 RENDELTETÉSI CÉL
A szerszámgép betonba, köbe és téglába történő fúráshoz, valamint könnyebb vésési munkákhoz való. Ütés nélküli üzemmódban alkalmas fába, fémbe, kerámiába és műanyagba történő fúrásra is. Professzionális felhasználásra nem alkalmas.
VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni.
2 LEÍRÁS (1. ÁBRA)
- Rögzítöhüvely
- Kiegészítő fogantyú
- Zsírzó fedele
- Rezgéscsökkentő (AVS) rendszer
- Üzemmód választó
- Fogó
- Kioldó kapcsoló
- Sebesség tárcsa
- Mélységütköző
- Mélységütköző tartó
- Mélységütköző kioldó gomb
- Üzemmód választó reteszelógombja
3 CSOMAGOLÁS TARTALMA
- Távolítsa el a csomagolóanyagokat.
- Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).
■ Ellenőrizze a csomag tartalmának teljességét.
Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg. - Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat.
FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat!
1 x ütvefúró 1500 W
1 x kiegészítő fogantyú
1 x zsírzócső
3 x SDS fúróhegy ∅ 6, 8 & 10x 110 mm
3 x SDS fúróhegy ∅ 8,10 & 12 x 160 mm
2 x SDS fúróhegy ∅ 10 & 12 x 210 mm
2 x SDS fúróhegy ∅ 12 & 14 x 260 mm
1 x SDS vésőfej hegyes: 150 mm
1 x SDS vésőfej hegyes: 250 mm
1 x SDS vésőfej lapos: 20 x 150 mm
1 x SDS vésőfej lapos: 40 x 150 mm
1 x SDS vésőfej lapos: 60 x 150 mm
1 x SDS vésőfej lapos: 20 x 250 mm
1 x SDS vésőfej lapos: 40 x 250 mm
1 x mélységütköző
1 x csapos csavarkulcs
2 x hordozótáska
1 x kézikönyv
Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.
4 JELZÉSEK
A jelen kezelési utasításban és/vagy a készüléken a következő jelzéseket alkalmaztuk:
 | Használat előtt olvassa el a kezelési utasítást! |  | Az európai irányelv(ek) szükséges követelményei szerint. | |
 | Viseljen kesztyűt! |  | Viseljen fülvédőt! | |
 | II Érintésvédelmi osztály – A készülék kettős szigeteléssel rendelkezik; ezért földelő vezetékre nincs szükség. |  | Mindig viseljen védőszemüveget! |
5 ÁLTALÁNOS BIZTONSÁGI UTASÍTÁSOK SZERSZÁMGÉPEKHEZ
Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Örizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.
5.1 Munkakörnyezet
- A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.
- Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gözöket.
- Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.
5.2 Elektromos biztonság
Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.
- A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.
- Kerülje az érintkezést földelt felületekkel, például csövezetékekkel, fütőkészülékekkel, tűzhelyekkel és hűtőkkel. Az áramütés kockázata nő, ha a teste földelt.
- Az eszközt tartsa távol az esötöl vagy a nedvességtől. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.
- Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.
- Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.
- Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áramvédőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.
5.3 Személyi biztonság
- Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.
- Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.
- Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.
- A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.
- Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.
- Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.
- Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.
5.4 Az elektromos működtetésű szerszámok helyes használata.
- Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.
- Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.
- Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.
- A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használják.
Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok. - Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.
- Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.
5.5 Szerviz
- A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát.
6 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK ÜTVEFÚRÓKHOZ
■ Ellenőrizze az adattáblán feltüntetett feszültséget (volt).
- Amikor kábeldobot használ, tekerje le az összes vezetéket a dobról. A vezető minimális keresztmetszete: 1,0 mm ^2 .
- Amikor az elektromos ütvefúrót kültéren használja, H07RN-F 3G típusú, 1,5 mm² keresztmetszetű hosszabbítókábellel csatlakoztassa áramellátáshoz, és ellenőrizze, hogy az esőálló csatlakozók megfelelő állapotban vannak.
Ellenőrizze, hogy biztosan áll a létrán vagy az állványon, amikor szabad kézzel fúr.
- Használjon vezetékkeresőt a falban lévő rejtett elektromos, víz- és gázvezetékek lokalizálásához. Kerülje az áram alatt lévő alkatrészek és vezetők érintését.
- Viseljen fülvédőt, hogy óvja hallását. A hallás elvesztése fokozatos folyamat lehet!
- Viseljen védőszemüveget és használjon pormaszkot, amikor porral járó munkát végez.
- Tilos olyan helyen használni a készüléket, ahol gözök vagy gyúlékony folyadékok vannak.
- Mindig áramtalanítsa a készüléket, mielőtt annak tisztításához lát, vagy változtatásokat végez rajta.
- Óvja a hálózati kábelt a sérüléstől. Olaj és sav károsíthatja a kábelt.
- Tilos a készüléket túlterhelni.
- Minden munkadarabot megfelelően rögzítsen.
- Fontos! Nagyon fontos, hogy betartsa a beszereléssel, működtetéssel és a karbantartással kapcsolatos összes országos biztonsági előírást.
- Vésőhegyek, fúróhegyek véletlenül kirepülhetnek a készülékből és súlyos sérülést okozhatnak:
- Ezért mielőtt munkához lát, mindig ellenőrizze, hogy a véső- vagy a fúróhegy biztonságosan rögzítve van a tokmányban.
■ Rendszeresen ellenőrizze a tokmányt, hogy kopás vagy sérülés jelei láthatóak-e rajta.
- Ne indítsa el az ütvefúrót addig, amíg azt a munkadarabhoz (fal, plafon, stb.) nem nyomja.
- Amikor kész van a munkával, húzza ki a készüléket az elektromos hálózatból és távolítsa el a véső- vagy a fúróhegyet a készülékből.
- Mindig áramtalanítsa a készüléket, mielőtt a véső- vagy a fúróhegy kicseréléséhez lát.
- Óvja szemét és az Ön mellett dolgozó kollégákat a repülő tárgyak vagy szilánkok ellen. Viseljen védősisakot! Állítson fel védőfalat!
- Viseljen munkakesztyűt, hogy megvédje az ujját a horzsolástól és a sérüléstől.
- A rázkódás káros hatással lehet a kezére és a karjára. A rázkódásnak való kitettséget amennyire csak lehet, próbálja lerövidíteni.
- A hálózati kábelt mindig vezesse el a készülék mögött.
Gyermekek számára nem hozzáférhető helyen tárolja.
- Amikor munkát végez, mindig két kézzel tartsa a készüléket, és győződjön meg, hogy biztosan áll.
7 A MUNKA MEGKEZDÉSE ELŐTT
A megfelelő vezetékkereső berendezéssel vizsgálja meg azt a helyet, ahol a készüléket használja, hogy vannak-e rejtett elektromos, gáz- és vizvezetékek.
A hálózati csatlakoztatás előtt győződjön meg róla, hogy a hálózati feszültség megegyezik a készüléken feltüntetett értékkel.
8 MÜKÖDTETÉS
8.1 Az alkatrészek felszerelése és eltávolítása (1 ábra)
A készülék SDS-plus rendszerű szerszámbefogóval rendelkezik.
- Tisztítsa meg az alkatrészeket és kenje be őket vékony réteg gépzsírral a felszerelés előtt.
■ Húzza hátra a rögzítőhüvelyt, és tartsa meg. - Tolja be és forgassa be a pormentes alkatrészt a tokmányba, amennyire csak tudja. A készülék automatikusan zár.
- Az alkatrész meghúzásával ellenőrizze, hogy az megfelelően zárva van-e.
8.2 Az SDS-plus alkatrész eltávolítása (1 ábra)
Húzza hátra a rögzítőhüvelyt, tartsa meg és távolítsa el az alkatrészt.
Az alkatrészek használat után forróak lehetnek. Tilos az alkatrész végét kézzel megérinteni! Mindig viseljen védőkesztyűt az alkatrész eltávolításakor.
8.3 Be- és kikapcsolás
■ Bekapcsolás: Nyomja meg a kioldó kapcsolót (7).
■ Kikapcsolás: Engedje el a kioldó kapcsolót (7).
8.4 Sebesség beállítás (2 ábra)
Ez a fúrókalapács sebesség tárcsával van ellátva, így a forgási sebesség 1 – 6 között állítható, az alkalmazásnak megfelelő beállításhoz egyszerűen csak forgassa el a tárcsát (8).
8.5 A fogantyú felszerelése (kiegészítő fogantyú) (3. ábra)
Biztonsági okokból kifolyólag fogantyú nélkül ne használja a készüléket.
Munkavégzés közben könnyebben meg tudja tartani a biztonságos helyzetet, ha a kiegészítő fogantyút forgatja. Lazítsa ki és forgassa a fogantyú rögzítését az órajárással ellentétes irányba. Csúsztassa a kiegészítő fogantyút a készülék burkolatának nyakára és állítsa be a fogantyút, majd szorítsa meg a kiegészítő fogantyút.
8.6 Mélységütköző felszerelése (5. ábra)
Bizonyos anyagok fúrásakor szükség lehet a furat mélységének a korlátozására. Ennek a fúrókalapácsnak a fogórésze felszerelhető mélységütközővel (9). Nyomja meg a mélységütköző kioldó gombot (11), és csúsztassa a mélységütközőt (9) a nyílásba a kívánt mélységig. Először egy hulladék anyagba készítsen próba furatot, és szükség szerint állítsa azt be.
8.7 Üzemmód választó (4. ábra)
Csak akkor használja az üzemmód választó kapcsolót, ha a szerszám ki van kapcsolva. Ez segít megelőzni a szerszám idő előtti elkopását.
Ez a fúrókalapács 4 funkciós üzemmód választóval (5) rendelkezik, amely funkciók csak az üzemmód választó reteszlögombjának (12) megnyomásával választhatóak ki. Nyomja meg a gombot (12), és forgassa el az üzemmód választót a kívánt funkció beállításhoz. Az üzemmód választónak (5) a megfelelő állásba be kell kattannia, és rögzülnie is kell ebben a helyzetben.
Ha mindez nem megfelelően történik meg, akkor a fúrókalapács üzem közben megsérülhet! Az ilyen probléma megoldásához forgassa el kézzel a fúrót a rögzítőhüvely (1) segítségével, úgy hogy az üzemmód választó (5) rögzüljön a kívánt funkcióban.
- A következő funkció módok állnak rendelkezésre:
I. Fúrási üzemmód
II. Ütvefúró üzemmód
III. Véső üzemmód
IV. Kalapács üzemmód
Fontos! Amikor ütvefúrást végez, alacsony nyomásra van szükség. Ha túl nagy nyomást alkalmaz, az szükségesnél jobban megterheli a motort. Ellenőrizze a fúróhegyeket rendszeresen. Élezze meg vagy cserélje ki az életlen fúróhegyeket.
Ne használja a tokmányt a kalapálási/ütvefúrási üzemmódban SDScsatlakozóval!
8.8 A bontókalapács használata
- Miután a készülék hegyét beton felületre helyezte, kapcsolja be azt.
- A gép súlyát felhasználva és a készülék két kézzel történő erős megtartásával, hatékonyan lehet az azt követő visszaűtő mozdulatot irányítani.
- Közepes sebességgel haladjon előre. Ha túl nagy erőt fejt ki, akkor a csökkentheti a készülék hatékonyságát.
VIGYÁZAT! Hosszú idejű használat után a henger felülete felforrósodik. Ezért legyen óvatos, nehogy megégesse a kezét.
FIGYELMEZTETÉS! Ne alkalmazzon túl nagy nyomást a készülékre. Az ütőmechanizmus úgy aktiválódik, ha enyhe nyomást gyakorol a készülékre, amikor a véső hozzáér a munkadarabhoz.
9 KENÉS – A KENÓZSÍR SZINTJE
A készülék használata előtt ellenőrizze az a kenőzsír szintjét.
A kenőzsírt kb. 40-50 órányi használat után ki kell cserélni.
Javasolt kenőanyag: univerzális EP2 kenőzsír.
9.1 A kenőanyag cseréje
- Az kenőanyag feltöltése előtt távolítsa el a zsírzó fedelét (3) a mellékelt kulccsal. Figyeljen oda, hogy ne veszítse el a zsírzó fedele (3) alatti található gumi védőburkolatot.
- A megfelelő kenőanyag szintjének biztosítása érdekében naponta egyszer ellenőrizze a kenőzsír szintjét.
A kenőzsír feltöltése után biztonságosan rögzítse a zsírzó fedelét (3).
Fontos: A használt kenőanyagot az annak megfelelő módon és helyen kell ártalmatlanítani.
10 TISZTÍTÁS ÉS KARBANTARTÁS
Figyelem! Mielőtt bármiféle munkálatba kezd a berendezésen, áramtalanítsa azt.
10.1 Tisztítás
- Tartsa a gép szellőzőnyílásait tisztán, hogy megelőzze a motor túlmelegedését.
- Rendszeresen puha ruhával tisztítsa a gép burkolatát, lehetőleg minden használat után.
- Tartsa a szellőzőnyílásokat portól és piszoktól mentesen.
- Ha a piszok nem jön le, használjon szappanos vízzel megnedvesített puha ruhát.
Ne használjon olyan oldószereket, mint például alkohol, ammóniás víz, stb. Ezek az oldószerek károsíthatják a műanyag alkatrészeket.
11 MÜSZAKI ADATOK
| Névleges feszültség | 230-240 V |
| Névleges frekvencia | 50 Hz |
| Névleges teljesítmény-szükséglet | 1500 W |
| Fordulatszám | 300-800 min ^-1 |
| Érintésvédelmi osztály | II |
| Fúrási teljesítmény – beton | 32 mm |
| Fúrási teljesítmény – acél | 13 mm |
| Fúrási teljesítmény – fa | 40 mm |
| Ütésszám | 1500-4000 min ^-1 |
| Kábelhosszúság | 3 m + VDE dugasz |
12 ZAJKIBOCSÁTÁS
A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3)
| Hangnyomásszint LpA | 93 dB(A) |
| Hangteljesítményszint LwA | 104 dB(A) |
FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet.
aw (Rezgésszint)
16,4 m/s²
K = 1,5 ~m / s^2
13 SZERVÍZRÉSZLEG
- A sérült kapcsolókat szerviz-részlegünkben kell kicserélni.
- Ha a csatlakozókábel (vagy a tápcsatlakozó) megsérült, akkor a szerviz-részlegünkben kapható speciális csatlakozókábellel kell kicserélni. A csatlakozókábel cseréje csak a szerviz részlegben hajtható végre (lásd az utolsó oldalt), és csak szakképzett személy (szakképzett villanyszerelő) végezheti el.
14 TÁROLÁS
- Alaposan tisztítsa meg az egész gépet és annak alkatrészeit
- Tárolja gyermekek számára hozzáférhetetlen helyen, stabil és biztonságos helyzetben, hűvös és száraz helyen, valamint kerülje a túl magas és túl alacsony hőmérsékletet
- Védje a közvetlen napfénytöl. Tartsa sötét helyen, ha lehet
- Ne tartsa műanyag zsákban, hogy elkerülje a páratartalom kialakulását
15 JÓTÁLLÁS
- Az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolia a terméket.
- Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás következtében meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítási díjat.
- A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.
- A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.
- A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.
- Ha további információra van szüksége, hívia a 00 32 3 292 92 90 telefonszámot.
- A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.
- Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benvújitani.
- Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.
- A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.
- Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulaidonát képezik.
- Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyvilások, rendszeresen ellenőrzött szénkefék...)
A vásárlási szelyényt a vásárlás időpontiának bizonyításához meg kell őrizni.
- A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.
16 KÖRNYEZETVÉDELEM
Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon annak környezetbarát elhelyezéséről!
Az elhasználódott elektromos termékek hulladékait ne dobja a háztartási szemétbe. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségeket illetően érdeklődjön a helyi köztisztasági szerveknél vagy a forgalmazónál!
17 MEGFELELŐSÉGI NYILATKOZAT
VARO N.V. - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy
A termék típusa: Útvefúró
Márkanév: POWERplus
Cikkszám: POWX1199
megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot.
Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):
2011/65/EU
2006/42/EC
2014/30/EU
Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):
EN60745-1:2009
EN60745-2-6:2010
EN55014-1:2017
EN55014-2:2015
EN IEC 61000-3-2 : 2019
EN61000-3-3:2013
A müszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Az alulírott a társaság vezérigazgatója nevében jár el,
Philippe Vankerkhove
Szabályozási Ügyek - Megfelelőségi Menedzser
