Merkki	PowerPlus
Malli	POWX1199
Tuotetyyppi	Poravasara (iskuporakone)
Nimellisteho	1500 W
Nimellisjännite	230-240 V
Nimellistaajuus	50 Hz
Tyhjäkäyntinopeus	300-800 min⁻¹
Istudentiheys	1500-4000 min⁻¹
Betonin poraussyvyys	32 mm
Teräksen poraussyvyys	13 mm
Puun poraussyvyys	40 mm
Työkalunpidin	SDS-plus
Toimintatavat	Poraus, iskuporaus, talttaus, vasarointi
Paino (arvio)	Noin 5 kg
Johdon pituus	3 m VDE-pistokkeella
Suojausluokka	II (kaksoiseristys)
Äänenpainetaso LpA	93 dB(A)
Äänitehotaso LwA	104 dB(A)
Tärinä (aw)	16,4 m/s²
Suositeltu voiteluaine	Yleisrasva EP2
Pakkauksen sisältö	Poravasara, lisäkahva, rasvaprässi, 8 SDS-terää, 4 SDS-talttaa, syvyysrajoitin, hakoavain, 2 kuljetuslaatikkoa, käyttöohje
Takuu	36 kuukautta

Usein kysytyt kysymykset - POWX1199 PowerPlus

Kuinka vaihdan SDS-plus-terän ?

Vaihtaaksesi SDS-plus-terän, irrota ensin työkalun pistoke. Vedä ja pidä lukitusholkkia (1), työnnä uusi terä sisään kiertäen sitä, kunnes se lukkiutuu. Tarkista vetämällä. Poistaaksesi, vedä holkkia uudelleen ja ota terä pois.

Mitä toimintatapoja voin valita ?

Toimintatavan valitsin (5) mahdollistaa neljä asentoa: poraus (I), iskuporaus (II), talttaus (III) ja vasarointi (IV). Paina lukituspainiketta (12) kääntääksesi valitsinta.

Kuinka säätää pyörimisnopeutta ?

Käännä liipaisimessa olevaa nopeudensäätöpyörää (8). Nopeutta voidaan säätää 1 (hidas) ja 6 (nopea) välillä käyttötarkoituksen mukaan.

Milloin vaihtaa poravasaroiden rasva ?

Rasva on vaihdettava 40–50 käyttötunnin välein. Käytä yleisrasvaa EP2. Poista täyttöaukon tulppa (3) mukana tulevalla avaimella, lisää tarvittaessa rasvaa ja kiristä tulppa tiukasti.

Voinko käyttää tätä poravasaraa metallin poraamiseen ?

Kyllä, poraustilassa (I) se pystyy poraamaan terästä halkaisijaltaan 13 mm asti. Käytä sopivaa terää ja voitele tarvittaessa.

Mitä suojavarusteita minun tulee käyttää ?

Käytä aina suojalaseja, kuulosuojaimia (koska melu ylittää 85 dB), hanskoja ja tarvittaessa pölynsuojainta. Suositellaan istuvia vaatteita.

Kuinka puhdistaa työkalu ?

Irrota pistoke. Puhdista tuuletusaukot pehmeällä liinalla. Pinttyneelle lialle käytä kosteaa liinaa saippuavedellä. Älä koskaan käytä liuottimia kuten bensiiniä tai alkoholia.

Mitä tehdä, jos teräpidike ei pidä terää ?

Tarkista, että terä on asetettu oikein ja että lukitusholkki on vedetty kokonaan. Jos ongelma jatkuu, työkalunpitimessä voi olla roskia. Puhdista se ja voitele terää kevyesti.

Voinko käyttää jatkojohtoa ulkona ?

Kyllä, mutta käytä ulkokäyttöön soveltuvaa jatkojohtoa, tyyppiä H07RN-F 3G 1,5 mm², jossa on suojaus roiskeita vastaan. Kelaa johto kokonaan auki.

Mistä löydän varaosia ?

Ota yhteyttä valtuutettuun Powerplus-huoltoon tai myyjään. Käytä vain alkuperäisiä osia. Yhteysnumero on 00 32 3 292 92 90.

KÄYTTÖOHJE POWX1199 PowerPlus

1 KÄYTTÖTARKOITUS 3
2 KUVAUS (KUVA 1)....3
3 PAKKAUKSEN SISÄLTÖ 3
4 SYMBOLIT 4
5 YLEISET TURVALLISUUSOHJEET....4
5.1 Työskentelyalue....4
5.2 Sähköturvallisuus....4
5.3 Henkilöturvallisuus....4
5.4 Sähkölaitteiden huolellinen käsittely ja käyttö....5
5.5 Huolto 5
6 ERITYISIÄ TURVAVAROITUKSIA 5
7 ENNEN KÄYTTÖÖNOTTOA 6
8 KÄYTTÖ 6
8.1 Työkalun asennus ja vaihto (kuva 1)....6
8.2 SDS-plus -työkalun irrotus (kuva 1)....6
8.3 Käynnistys ja sammutus....7
8.4 Nopeuden säätö (kuva 2)....7
8.5 Tukikahva (kuva 3)....7
8.6 Syvyysrajoittimen kiinnittäminen (kuva 5)....7
8.7 Tilanvalitsin (kuva 4)....7
8.8 Kuinka murtovasaraa käytetään....7
9 VOITELURASVAN TASO 8
9.1 Rasvan vaihto....8
10 PUHDISTUS JA HUOLTO 8
10.1 Puhdistus....8
11 TEKNISET TIEDOT 8
12 MELU....9
13 HUOLTO-OSASTO 9
14 SÄILYTYS 9
15 TAKUU 9

16 LAITTEEN KÄYTÖSTÄ POISTAMINEN 10
17 VAATIMUSTENMUKAISUUSVAKUUTUS....10

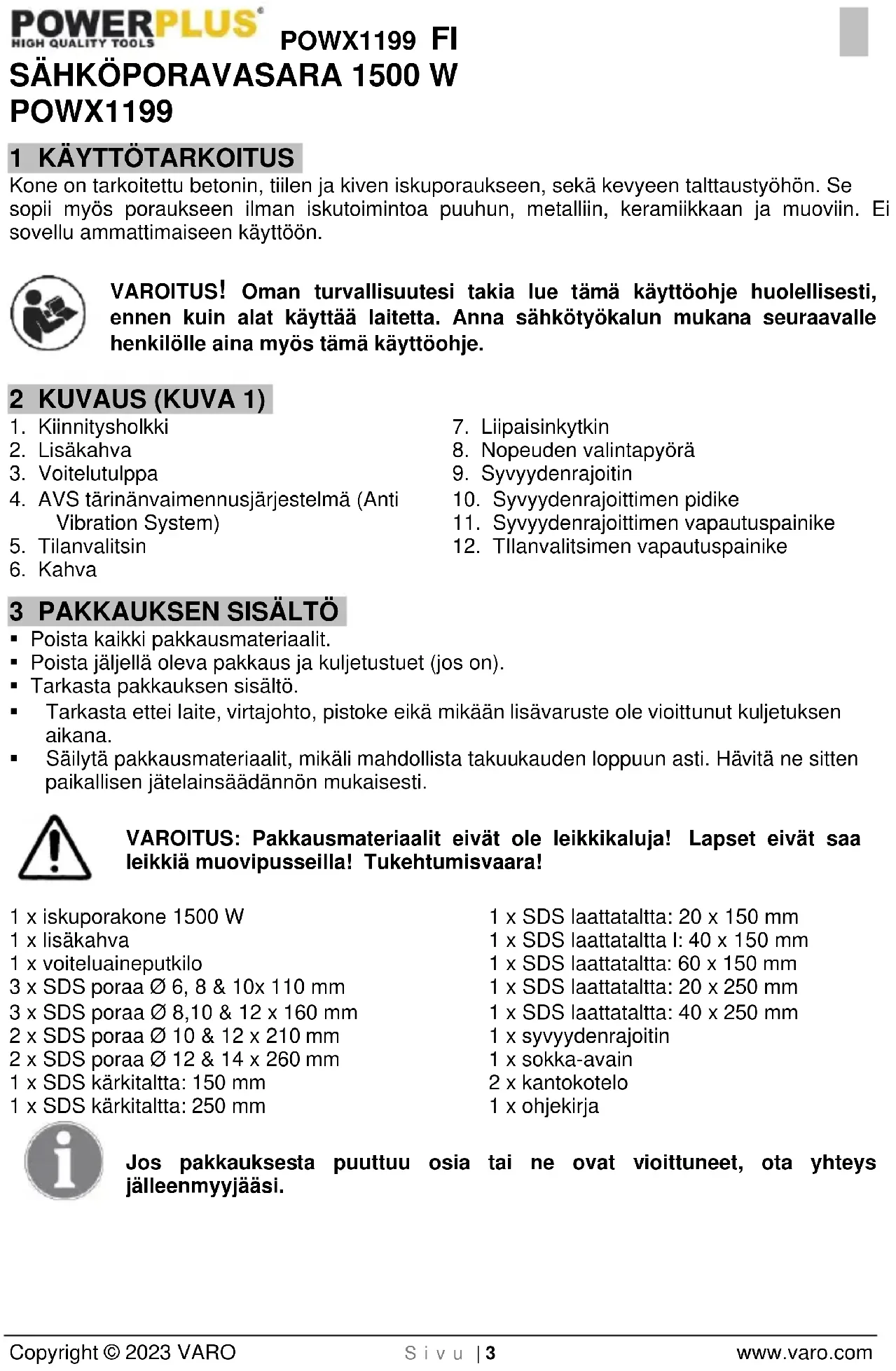

SÄHKÖPORAVASARA 1500 W POWX1199

1 KÄYTTÖTARKOITUS

Kone on tarkoitettu betonin, tiilen ja kiven iskuporaukseen, sekä kevyeen talttaustyöhön. Se sopii myös poraukseen ilman iskutoimintoa puuhun, metalliin, keramiikkaan ja muoviin. Ei sovellu ammattimaiseen käyttöön.

VAROITUS! Oman turvallisuutesi takia lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje.

2 KUVAUS (KUVA 1)

1. Kiinnitysholkki

2. Lisäkahva

3. Voitelutulppa

4. AVS tärinänvaimennusjärjestelmä (Anti Vibration System)

5. Tilanvalitsin

6. Kahva

7. Liipaisinkytkin

8. Nopeuden valintapyörä

9. Syvyydenrajoitin

10. Syvyydenrajoittimen pidike

11. Syvyydenrajoittimen vapautuspainike

12. Tllanvalitsimen vapautuspainike

3 PAKKAUKSEN SISÄLTÖ

■ Poista kaikki pakkausmateriaalit.

■ Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).

■ Tarkasta pakkauksen sisältö.

Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana.

- Säilytä pakkausmateriaalit, mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti.

VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara!

1 x iskuporakone 1500 W

1 x lisäkahva

1 x voiteluaineputkilo

3 x SDS poraa ∅ 6, 8 & 10x 110 mm

3 x SDS poraa ∅ 8,10 & 12 x 160 mm

2 x SDS poraa ∅ 10 & 12 x 210 mm

2 x SDS poraa ∅ 12 & 14 x 260 mm

1 x SDS kärkitaltta: 150 mm

1 x SDS kärkitaltta: 250 mm

1 x SDS laattataltta: 20 x 150 mm

1 x SDS laattataltta l: 40 x 150 mm

1 x SDS laattataltta: 60 x 150 mm

1 x SDS laattataltta: 20 x 250 mm

1 x SDS laattataltta: 40 x 250 mm

1 x syvyydenrajoitin

1 x sokka-avain

2 x kantokotelo

1 x ohjekirja

Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi.

4 SYMBOLIT

Seuraavia symboleja käytetään tässä ohjekirjassa ja/tai koneen päällä:

	Lue ohjekirja ennen käyttöä.		Euroopan direktiivi(e)n keskeisten vaatimusten mukaisesti.
	Käytä suojakäsineitä.		Käytä kuulosuojaimia.
	Luokan II kone – kaksoiseristetty – maadoitettua pistorasiaa ei tarvita.		Käytä aina suojalaseja.

5 YLEISET TURVALLISUUSOHJEET

Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käyttöä. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sähköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Sana "sähkötyökalu" tarkoittaa sähköverkkoon liitettäviä (johdollisia) sähkötyökaluja tai akkukäyttöisiä (johdottomia) sähkötyökaluja.

5.1 Työskentelyalue

- Pidä työskentelyalue puhtaana ja hyvin valaistuna. Epäjärjestys ja huonosti valaistut työskentelyalueet ovat tapaturma-alttiita.

- Älä käytä laitetta räjähdysherkissä ympäristöissä, joissa on palavia nesteitä, kaasuja tai pölyä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.

- Varmista, että lähettyvillä ei ole lapsia eikä muita henkilöitä työkalun käytön aikana. Keskittymisen herpaantuessa voit menettää laitteen hallinnan.

5.2 Sähköturvallisuus

Tarkasta aina, että verkkojännite vastaa valmistuskylttiin merkittyä jännitettä.

- Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä käytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pienentävät sähköiskun vaaraa.

- Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara o suurempi, kun olet itse maadoitettu.

- Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sähköiskun vaaraa.

- Älä kanna äläkä ripusta laitetta johdosta äläkä irrota pistotulppaa pistorasiasta johdosta vetämällä. Pidä johto kaukana lämpölähteistä, öljystä, terävistä reunoista ja liikkuvista laitteiden osista. Vialliset ja sekaiset johdot lisäävät sähköiskun vaaraa.

- Jos käytät sähkötyökalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin hyväksytyn jatkojohdon käyttö pienentää sähköiskun vaaraa.

- Ellei sähkötyökalun käyttöä kosteissa tiloissa voida välttää, käytä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

5.3 Henkilöturvallisuus

- Ole varovainen. Keskity aina työhösi ja käsittele sähkötyökalua aina järkevästi. Älä käytä laitetta, kun olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen käytössä voi aiheuttaa vakavia tapaturmia.

• Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulosuojainten käyttö vähentää tapaturmien riskiä, kun ne on mitoitettu sähkötyökalun ominaisuuksia ja käyttötarkoitusta vastaaviksi.
• Varmista, että laitetta ei voi käynnistää vahingossa. Varmista, että virtakytkin on OFF-asennossa, ennen kuin liität pistokkeen pistorasiaan. Jos pidät sormea katkaisimella kantaessasi laitetta tai liität laitteen sähköverkkoon katkaisimen ollessa päällä, tapaturmien vaara on suuri.
• Irrota säätötyökalut ja ruuvitaltat, ennen kuin kytket laitteen päälle. Työkalu tai ruuvitalitta voi aiheuttaa tapaturmia ollessaan kiinnitetynä pyörivään laitteen osaan.
• Älä kurotaudu. Varmista, että seisot laitetta käyttäessäsi tukevalla alustalla ja että pystyt pitämään tasapainon koko ajan. Näin pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.
• Käytä aina sopivia vaatteita. Älä käytä väljiä vaatteita tai koruja työskentelyn aikana. Varmista, että hiuksesi, vaatteesi ja käsineesi eivät pääse liikkuvien osien väliin. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni.
• Jos laitteeseen voidaan liittää pölynimuri ja keruulaite, varmista, että ne on kiinnitetty hyvin ja niitä käytetään oikein. Näiden laitteiden käyttö pienentää pölyn aiheuttamia vaaratilanteita.

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö

• Älä ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sähkölaitetta. Sopivan työkalun käytöllä työskentely sujuu paremmin ja turvallisemmin määritetyllä tehoalueella.
• Älä käytä sähkölaitteita, joiden virtakytkin on viallinen. Sähkölaite, jota ei voi enää kytkeä päälle tai/eikä pois, on vaarallinen ja se on korjattava.
• Irrota pistotulppa pistorasiasta, ennen kuin teet laitteeseen asetuksia, vaihdat lisävarusteita tai asetat laitteen säilöön. Näiden varotoimenpiteiden ansiosta laite ei pääse tahattomasti käynnistymään.
• Säilytä sähkölaitteet aina lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole perehtyneet sen käyttöön eivätkä näihin käyttöohjeisiin. Sähkölaitteet ovat vaarallisia, kun niitä käyttävät kokemattomat henkilöt.
• Huolla sähkölaiteet huolellisesti. Tarkasta, että liikkuvat laitteen osat toimivat moitteettomasti eivätkä jää jumiin, että laitteessa ei ole rikkoutuneita tai muita viallisia osia, että ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttöä. Monet tapaturmat johtuvat puutteellisesti huolletuista sähkölaitteista.
• Pidä terät terävinä ja puhtaina. Huolellisesti huolletut terät, joiden leikkaavat reunat ovat teräviä, jumittavat vähemmän ja niitä on helpompi käyttää.
• Käytä sähkölaitetta, lisävarusteita, varateriä jne. näiden ohjeiden mukaisesti ja siten kuin tietyn laitetyypin käyttöohjeissa on neuvottu. Ota käytön aikana huomioon myös työskentelyolosuhteet ja suoritettava toimenpide. Sähkölaitteiden käyttö muuhun kuin määritettyyn käyttötarkoitukseen voi aiheuttaa vaaratilanteita.

5.5 Huolto

- Korjauta laitteesi ainoastaan pätevällä ammattihenkilöllä, joka käyttää vain alkuperäisiä varaosia. Näin varmistat, että laitteesi on turvallinen sitä käytettäessä.

6 ERITYISIÄ TURVAVAROITUKSIA

• Tarkista koneen tyyppikilpeen merkitty jännite (volttia).
• Kun käytetään kaapelikelaa, johto on kierrettävä kokonaan kelalta. Johdon läpimitan on oltava vähintään 1.0 mm².
• Jos sähköporakonetta käytetään ulkona, käyttöön on otettava H07RN-F 3G 1,5 mm² tyyppinen jatkojohto, jonka pistoke on roiskevesisuojattu.

• Jos poraat tikkailia tai telineellä, pidä huolta siitä, että seisot tukevasti.

• Kun poraat seiniiin, joissa voi olla piilossa sähkö-, vesi- tai kaasujohtoja, johdot on ensin paikannettava johdon etsintälaitteella. Vältä koskemista sähköä johtaviin osiin.

• Käytä korvien suojana kuulosuojaimia. Kuulonmenetys voi tapahtua vähitellen.
• Käytä suojalaseja ja suojamaskia pölyisissä töissä.
• Älä käytä laitetta paikoissa, joissa on höyryjä tai palavia nesteitä.
• Laitetta korjattaessa tai puhdistettaessa pistoke on aina irrotettava pistorasiasta.
• Suojaa virtajohto vahingoittumiselta. Öljy ja hapot voivat vahingoittaa johtoa.
• Älä ylikuormita konetta.
• Kiinnitä kaikki työkappaleet riittävän hyvin.
• Tärkeää! Kaikkia asennusta, käyttöä ja huoltoa koskevia kansallisia määräyksiä on noudatettava.
• Ruuviavain ja poranterä voivat vahingossa irrota koneesta ja aiheuttaa irrotessaan vakavan loukkaantumisen.
• Ennen työskentelyn aloittamista on aina varmistuttava siitä, että poranterä on kunnolla kiinnitetty.
• Teräistukka on tarkistettava säännöllisesti, että se on moitteettomassa kunnossa.
• Käynnistä iskutyökalu vain, kun olet painanut sen jotain pintaa vasten (seinä, katto jne.)
• Kun lopetat työskentelyn, irrota sähköporakone sähköverkosta ja irrota talttaterä tai poranterä koneesta.
• Ennen taltan tai poranterän vaihtoa kone on aina ensin irrotettava sähköverkosta.
• Suojaa silmät ja muut työntekijät, jos työskenneltäessä lentää siruja tms. Käytä suojakypärää! Pystytä suojaseiniä!
• Käytä käsineitä suojaamaan sormia naarmuilta ja ruhjevammoilta.
• Tärinä voi olla vahingollista käsille/käsivarsille. Pidä tärinälle altistumisaika mahdollisimman lyhyenä.
• Vedä verkkojohto aina laitteen taakse laitteesta poispäin.
• Säilytä laite lasten ulottumattomissa.
• Työskennellessäsi pitele laitetta aina molemmin käsin ja huolehdi tukevasta asennosta.

7 ENNEN KÄYTTÖÖNOTTOA

Tarkista, ettei porausalueella ole piilossa olevia sähköjohtoja. Etsi kaasu- ja vesijohdot johdonetsintälaitteella.

Tarkista ennen verkkovirtaan liittämistä, että verkkojännite on sama kuin laitteen tehokilvessä ilmoitettu.

8 KÄYTTÖ

8.1 Työkalun asennus ja vaihto (kuva 1)

Laite on varustettu SDS-plus -kiinnitysjärjestelmällä.

• Puhdista työkalu ennen asennusta ja rasvaa se ohuesti konerasvalla.
• Vedä lukitushylsyä taaksepäin ja pidä paikallaan.
• Työnnä pölytön työkalu kiertämällä istukkaan mahdollisimman pitkälle. Työkalu lukittuu automaattisesti.
• Tarkista lukittuminen vetämällä työkalusta.

8.2 SDS-plus -työkalun irrotus (kuva 1)

Vedä lukitushylsyä taaksepäin, pidä sitä paikoillaan ja irrota työkalu.

Lisävarusteet voivat olla kuumia käytön jälkeen. Älä koske lisävarusteen kärkeen kädellä! Käytä aina suojakäsineitä lisävarustetta irrottaessa.

8.3 Käynnistys ja sammutus

• Käynnistys: paina liipaisinkytkintä (7).
• Sammutus: vapauta liipaisinkytkin (7).

8.4 Nopeuden säätö (kuva 2)

Tämä sähköporavasara on varustettu nopeuden valintapyörällä, jolla pyörimisnopeutta voi säätää välillä 1–6.

Pyöritä valintapyörää (8) ja säädä käyttökohteen mukaan.

8.5 Tukikahva (kuva 3)

Käytä iskuporakonetta turvallisuussyistä aina vain tukikahvan kanssa.

Etsi tukeva työasento kääntämällä tukikahvaa tarpeen mukaan. Irrota tukikahva vastapäivään kiertäen ja käännä sitä. Pane lenkki työkalun kotelon kalusosaan ja pane kahva haluamaasi asentoon, tämän jälkeen kiristä tukikahva uudelleen.

8.6 Syvyysrajoittimen kiinnittäminen (kuva 5)

Tiettyjä materiaaleja porattaessa on ehkä syytä rajoittaa porattavan reiän syvyyttä. Tämän sähköporavasaran kahvaosaan voidaan kiinnittää syvyydenrajoitin (9). Paina syvyydenrajoittimen vapautuspainiketta (11) ja liu'uta syvyydenrajoitin (9) aukkoon vaadittuun syvyyteen. Poraa ensin testireikä testimateriaaliin ja säädä syvyyttä tarvittaessa.

8.7 Tilanvalitsin (kuva 4)

Käytä tilanvalitsinkytkintä vain, kun työkalu on pysähdyksissä. Tämä auttaa ehkäisemään työkalun ennenaikaista kulumista.

Tässä sähköporavasarassa on 4 toiminnon tilanvalitsin (5). Näitä toimintoja voi valita vain, kun vapautuspainiketta (12) painetaan. Paina painiketta (12) ja pyöritä tilanvalitsin haluamaasi toimintoasetukseen. Tilanvalitsin (5) on napsautettava paikoilleen ja lukittava asentoonsa.

Jos sitä ei ole laitettu oikein, sähköporavasara voi vioittua käytön aikana! Tämän ehkäisemiseksi pyöritä poraa käsin käyttämällä kiinnitysholkkia (1), kunnes tilanvalitsin (5) lukkiutuu vaadittuun toimintoon.

■ Seuraavat toimintotilat ovat saatavilla:

I. Poraustila
II. Vasaraporaustila
III. Talttatila
IV. Vasaratila

Huomio: Iskuporaustyössä tarvitsee laitetta painaa vain hyvin vähän. Jos painat sitä liian voimakkaasti, niin moottori rasittuu tarpeettomasti. Tarkista poranterät säännöllisesti. Tylsät poranterät on joko teroitettava tai vaihdettava uusiin.

Älä käytä istukkaa, jossa on SDS-liitäntä iskuvasara/iskupora-toiminnon kanssa!

8.8 Kuinka murtovasaraa käytetään

1. Kun olet asettanut työkalun kärjen betonipinnan päälle, kytke laite päälle.

2. Käyttämällä apuna koneen painoa ja pitämällä lujasti kiinni murtovasarasta molemmin käsin, voit hallita tehokkaasti takaisinponnahdusliikettä.

3. Jatka työtä kohtalaisella nopeudella, liian suuren voiman käyttö heikentää tehokkuutta.

VARO Pitkäaikaisen käytön jälkeen sylinterikotelo kuumenee. Ole siksi varovainen, ettet polta käsiäsi.

VAROITUS Älä kohdista kovaa painetta koneeseen. Vasaran mekanismi aktivoituu kohdistamalla vähäinen paine työkaluun, kun talttaterä saa kosketuksen työkappaleeseen.

9 VOITELURASVAN TASO

Tarkasta rasvan taso ennen koneen käyttämistä. Rasva on vaihdettava noin 40–50 käyttötunnin jälkeen. Suositeltu rasva: yleisrasva EP2.

9.1 Rasvan vaihto

• Ennen kuin lisäät voitelurasvaa, irrota voitelutulppa (3) laitteen mukana toimitetulla kiintoavaimella. Varo, ettei tulpan (3) alapuoleen kiinnitetty kumitiiviste pääse häviämään.
• Tarkista kerran vuorokaudessa, että voitelurasvaa on riittävästi.
• Kun olet lisännyt voitelurasvaa, kiinnitä voitelutulppa (3) kunnolla.

Tärkeää: Jäterasva on vietävä jäterasvalle tarkoitettuun asianmukaiseen keräilypisteeseen.

10 PUHDISTUS JA HUOLTO

Huomio! Ennen kuin suoritat mitään töitä laitteessa, irrota virtajohto.

10.1 Puhdistus

• Pidä koneen tuuletusaukot puhtaina, ettei moottori ylikuumene.
• Puhdista koneen kotelo säännöllisesti pehmeällä kankaalla, mieluiten jokaisen käyttökerran jälkeen.
• Pidä ilmanvaihtoaukot puhtaina.
• Jos lika ei irtoa, käytä pehmeää kangasta, joka on kostutettu saippuaveteen.

Älä koskaan käytä bensiinin, alkoholin tai ammoniakkiveden tapaisia liuottimia. Nämä liuottimet voivat vahingoittaa muoviosia.

11 TEKNISET TIEDOT

Nimellisjännite	230-240 V
Nimellistaajuus	50 Hz
Nimellisteho	1500 W
Pyörimisnopeus	300-800 min ^-1
Suojausluokka	II
Porausteho, betoni	32 mm
Porausteho, teräs	13 mm
Porausteho, puu	40 mm
Iskujen määrä	1500-4000 min ^-1
Kaapelin pituus	3 m + VDE pistoke

12 MELU

Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3)

Äänenpainetaso LpA

93 dB(A)

Äänitehotaso LwA

104 dB(A)

HUOMIO! Käytä kuulosuojaimia, kun äänenpaine on yli 85 dB(A).

aw (Tärinätaso):

16,4 m/s²

K = 1,5 ~m / s^2

13 HUOLTO-OSASTO

■ Vialliset kytkimet voidaan vaihtaa huoltopalvelussamme.
- Jos liitäntäjohto (tai pistotulppa) on vioittunut, se on vaihdettava asiakaspalvelusta (huoltopisteestä) saatavaan erityisjohtoon. Liitäntäjohdon saa vaihtaa vain asiakaspalvelumme (huoltopisteet, ks. viimeinen sivu) tai muu ammattilainen (sähkömies).

14 SÄILYTYS

• Puhdista koko kone ja sen lisävarusteet.
• Säilytä lasten ulottumattomissa vakaassa ja turvallisessa asennossa, viileässä ja kuivassa paikassa, välttäen liian kuumia tai liian kylmiä lämpötiloja.
• Suojele suoralta auringonpaisteelta. Säilytä pimeässä, mikäli mahdollista.
• Älä säilytä muovipusseissa kosteuden kerääntymisen välttämiseksi.

15 TAKUU

• Tälle tuotteelle on annettu 36 kuukauden takuu, joka alkaa hankintapäivämäärästä, jolloin ensimmäinen käyttäjä on ostanut tuotteen.
• Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita eikä tulppia tai lisävarusteita kuten poria, poran teriä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat väärinkäytöstä, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myöskään kuljetuskustannuksia.
• Väärästä käytöstä johtuvat viat ja/tai vauriot eivät myöskään kuulu takuun piiriin.
• Pidätämme myös itsellämme oikeuden hylätä vaatimus, joka koskee työkalun väärästä käytöstä aiheutunutta ruumiillista vammaa.
• Korjaukset saa suorittaa vain Powerplus työkalujen valtuuttamassa huoltopisteessä.
• Lisätietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.
• Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.
• Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosta tai ylikuormituksesta.
• Takuun piiriin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liiallisesta pölystä, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), väärästä käytöstä (laitteelle sopimattomat käyttötarkoitukset), taitamattomasta käytöstä (esim. käsikirjan ohjeita ei noudateta), väärästä kokoamisesta, salaman iskusta, virheellisestä verkkojännitteestä. Tämä lista ei ole rajoittava.
• Vaatimusten hyväksyminen takuun piiriin kuuluvana ei voi koskaan johtaa takuukauden pidentämiseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.
• Laitteet tai osat jotka on vaihdettu takuun piiriin kuuluvana, ovat Varo NV:n omaisuutta.

• Pidätämme itsellämme oikeuden hylätä vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiiliharjojen säännöllinen huolto,...)

• Säilytä kassakuitti ostopäivämäärän tositteena.

• Työkalu on palautettava purkamattomana jälleenmyyjälle hyväksyttävän puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikäli käytettävissä tälle yksikölle) ostotositteen kera.

16 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytöstä pitkäaikaisen käytön jälkeen, älä hävitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen hävittämisestä ympäristöä suojaavalla tavalla.

Sähkölaitteista jäävää romua ei saa hävittää tavallisen kotitalousjätteen tapaan. Vie se kierrätettäväksi mikäli mahdollista. Kysy neuvoa kierrätyksestä paikallisilta viranomaisilta tai jälleenmyyjältä.

17 VAATIMUSTENMUKAISUUSVAKUUTUS

VARO N.V. - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, että

Tuote: Sähköporavasara

Tavaramerkki: POWERplus

Malli: POWX1199

on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen. Laitteen luvaton muokkaaminen johtaa tämän vakuutuksen mitätöitymiseen.

Euroopan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka):

2011/65/EU

2006/42/EC

2014/30/EU

Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka):

EN60745-1 : 2009

EN60745-2-6:2010

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2 : 2019

EN61000-3-3:2013

Teknisten asiakirjojen haltija: Philippe Vankerkhove, VARO – Vic Van Rompuy N.V.

Allekirjoittanut toimii yrityksen toimitusjohtajan puolesta,

Philippe Vankerkhove

Sääntelyasiat – vaatimuksenmukaisuudesta vastaava johtaja
