Marke	PowerPlus
Modell	POWX1199
Produkttyp	Bohrhammer (Schlagbohrmaschine)
Nennleistung	1500 W
Nennspannung	230-240 V
Nennfrequenz	50 Hz
Leerlaufdrehzahl	300-800 min⁻¹
Schlagzahl	1500-4000 min⁻¹
Bohrfähigkeit Beton	32 mm
Bohrfähigkeit Stahl	13 mm
Bohrfähigkeit Holz	40 mm
Werkzeugaufnahme	SDS-plus
Betriebsmodi	Bohren, Schlagbohren, Meißeln, Hämmern
Gewicht (geschätzt)	Etwa 5 kg
Kabellänge	3 m mit VDE-Stecker
Schutzklasse	II (doppelte Isolierung)
Schalldruckpegel LpA	93 dB(A)
Schallleistungspegel LwA	104 dB(A)
Vibration (aw)	16,4 m/s²
Empfohlenes Schmiermittel	Universalfett EP2
Lieferumfang	Bohrhammer, Zusatzhandgriff, Fettpresse, 8 SDS-Bohrer, 4 SDS-Meißel, Tiefenanschlag, Stiftschlüssel, 2 Transportkoffer, Handbuch
Garantie	36 Monate

Häufig gestellte Fragen - POWX1199 PowerPlus

Wie wechsle ich einen SDS-plus-Bohrer?

Um einen SDS-plus-Bohrer zu wechseln, ziehen Sie zuerst den Netzstecker. Ziehen Sie die Verriegelungshülse (1) und halten Sie sie, dann stecken Sie den neuen Bohrer ein und drehen ihn bis zur Arretierung. Ziehen Sie daran, um zu prüfen. Zum Entfernen ziehen Sie erneut an der Hülse und nehmen den Bohrer heraus.

Welche Betriebsmodi kann ich auswählen?

Der Moduswahlschalter (5) ermöglicht vier Positionen: Bohren (I), Schlagbohren (II), Meißeln (III) und Hämmern (IV). Drücken Sie die Entriegelungstaste (12), um den Schalter zu drehen.

Wie stelle ich die Drehzahl ein?

Drehen Sie den Drehzahlregler (8) am Schalter. Die Geschwindigkeit kann je nach Anwendung von 1 (langsam) bis 6 (schnell) eingestellt werden.

Wann sollte das Fett des Bohr-hammers ersetzt werden?

Das Fett muss alle 40 bis 50 Betriebsstunden ersetzt werden. Verwenden Sie Universalfett EP2. Entfernen Sie die Einfüllkappe (3) mit dem mitgelieferten Schlüssel, fügen Sie bei Bedarf Fett hinzu und schrauben Sie sie fest.

Kann ich diesen Bohrhammer zum Bohren von Metall verwenden?

Ja, im Bohrmodus (I) kann er Stahl bis zu 13 mm Durchmesser bohren. Verwenden Sie einen geeigneten Bohrer und schmieren Sie gegebenenfalls.

Welche Schutzausrüstung sollte ich tragen?

Tragen Sie stets eine Schutzbrille, einen Gehörschutz (da der Lärm 85 dB übersteigt), Handschuhe und bei Bedarf eine Staubmaske. Eng anliegende Kleidung wird empfohlen.

Wie reinige ich das Werkzeug?

Ziehen Sie den Netzstecker. Reinigen Sie die Lüftungsschlitze mit einem weichen Tuch. Bei hartnäckigem Schmutz verwenden Sie ein feuchtes Tuch mit Seifenwasser. Verwenden Sie niemals Lösungsmittel wie Benzin oder Alkohol.

Was tun, wenn das Bohrfutter den Bohrer nicht hält?

Überprüfen Sie, ob der Bohrer richtig eingesetzt ist und die Verriegelungshülse vollständig gezogen ist. Wenn das Problem weiterhin besteht, könnten sich Schmutzpartikel in der Werkzeugaufnahme befinden. Reinigen Sie diese und fetten Sie den Bohrer leicht ein.

Kann ich ein Verlängerungskabel im Freien verwenden?

Ja, aber verwenden Sie ein für den Außenbereich geeignetes Verlängerungskabel vom Typ H07RN-F 3G 1,5 mm² mit Spritzschutz. Wickeln Sie das Kabel vollständig ab.

Wo finde ich Ersatzteile?

Kontaktieren Sie einen autorisierten Powerplus-Kundendienst oder den Händler. Verwenden Sie nur Originalteile. Die Kontaktnummer ist 00 32 3 292 92 90.

BEDIENUNGSANLEITUNG POWX1199 PowerPlus

1 x SDS-platte beitel: 20 x 150 mm
1 x platte SDS-beitel: 40 x 150 mm
1 x platte SDS-beitel: 60 x 150 mm
1 x platte SDS-beitel: 20 x 250 mm
1 x platte SDS-beitel: 40 x 250 mm
1 x dieptestop
1 x pensleutel
2 x draagkoffer
1 x handleiding

I. Boren
II. Slagboren
III. Beitelen
IV. Hameren

11 TECHNISCHE GEGEVENS

Nominale spanning	230-240 V
Nominale frequentie	50 Hz
Nominaal vermogen	1500 W
Toerental	300-800 min ^-1
Beschermingsklasse	II
Boorcapaciteit in beton	32 mm
Boorcapaciteit in staal	13 mm
Boorcapaciteit in hout	40 mm
Slagfrequentie	1500 - 4000 min ^-1
Kabellengte	3 m + VDE-stekker

12 GELUID

1 BESTIMMUNGSGEMÄße VERWENDUNG 3
2 BESCHREIBUNG (ABB. 1) 3
3 VERZEICHNIS DES VERPACKUNGSINHALTS 3
4 ERKLÄRUNG DER SYMBOLE 4
5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE 4

5.1 Arbeitsplatz 4
5.2 Elektrische Sicherheit 4
5.3 Sicherheit von Personen 5
5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten 5
5.5 Wartung 6
6 BESONDERE SICHERHEITSHINWEISE FÜR BOHRHAMMER 6
7 VOR DER ERSTEN INBETRIEBNAHME 7
8 BEDIENUNG 7
8.1 Einsätze einsetzen und wechseln (Abb. 1) 7
8.2 SDS-plus Einsatz entnehmen (Abb. 1) 7
8.3 Ein- und Ausschalten 7
8.4 Drehzahlvorwahl (Abb. 2) 7
8.5 (Zusatz-) Griff (Abb. 3) 7
8.6 Tiefenanschlag einsetzen (Abb. 5) 7
8.7 Schlag-/Drehstopp-Schalter (Abb. 4) 8
8.8 Verwendung des Abbruchhammers 8
9 SCHMIERUNG - FÜLLSTAND DES SCHMIERSTOFFES 9
9.1 Schmierstoff nachfüllen 9
10 REINIGUNG UND WARTUNG 9
10.1 Reinigung 9
11 TECHNISCHE DATEN 9
12 GERÄUSCHEMISSION 10
13 KUNDENDIENST 10
14 LAGERUNG 10

POWERPLUS HIGH QUALITY TOOLS

POWX1199 DE

15 GARANTIE 11
16 UMWELT 11
17 KONFORMITÄTSERKLÄRUNG

12

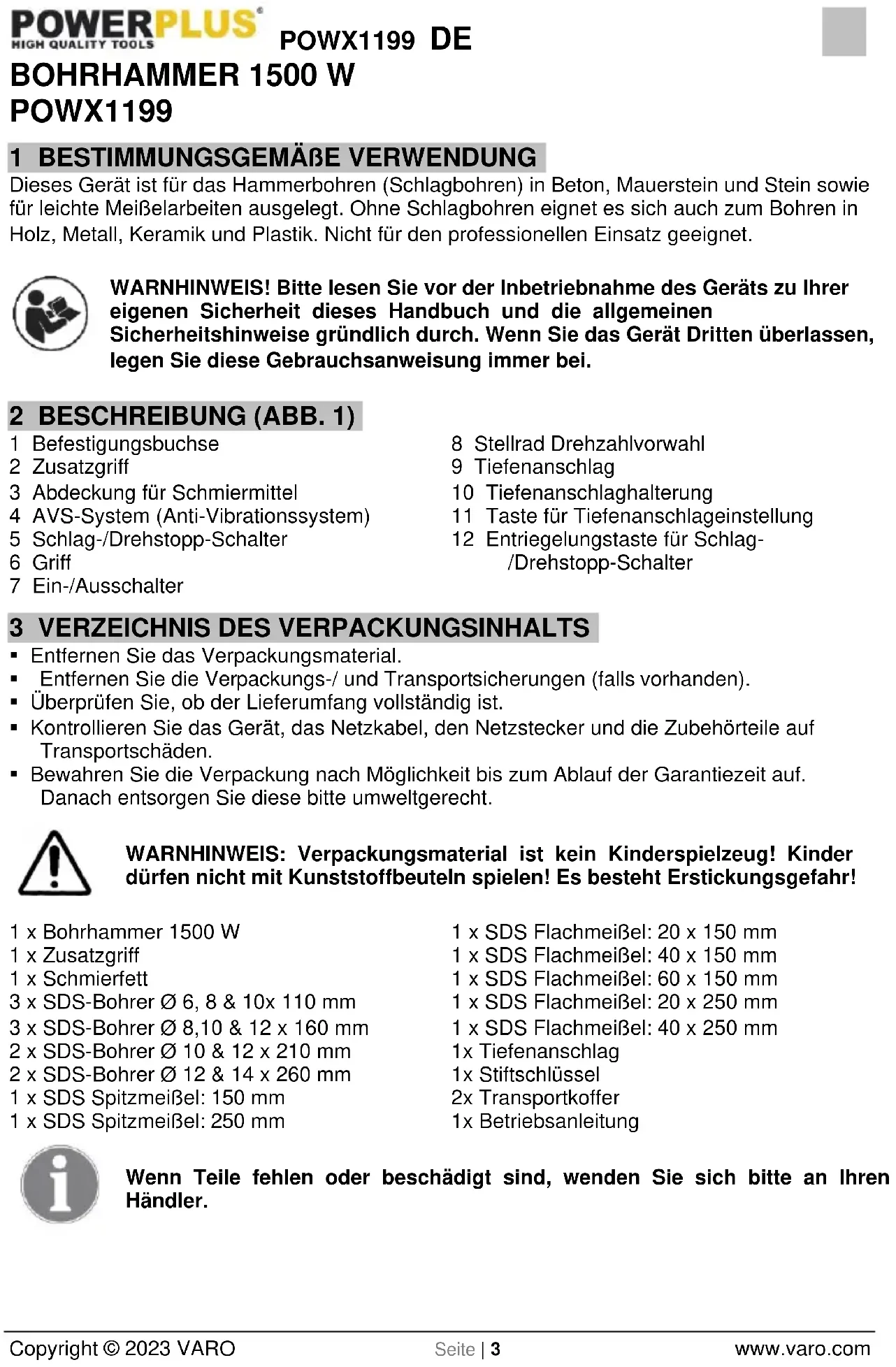

BOHRHAMMER 1500 W

POWX1199

1 BESTIMMUNGSGEMÄße VERWENDUNG

Dieses Gerät ist für das Hammerbohren (Schlagbohren) in Beton, Mauerstein und Stein sowie für leichte Meißelarbeiten ausgelegt. Ohne Schlagbohren eignet es sich auch zum Bohren in Holz, Metall, Keramik und Plastik. Nicht für den professionellen Einsatz geeignet.

WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei.

2 BESCHREIBUNG (ABB. 1)

1 Befestigungsbuchse

2 Zusatzgriff

3 Abdeckung für Schmiermittel

4 AVS-System (Anti-Vibrationssystem)

5 Schlag-/Drehstopp-Schalter

6 Griff

7 Ein-/Ausschalter

8 Stellrad Drehzahlvorwahl

9 Tiefenanschlag

10 Tiefenanschlaghalterung

11 Taste für Tiefenanschlageinstellung

12 Entriegelungstaste für Schlag-/Drehstopp-Schalter

3 VERZEICHNIS DES VERPACKUNGSINHALTS

- Entfernen Sie das Verpackungsmaterial.

- Entfernen Sie die Verpackungs-/ und Transportsicherungen (falls vorhanden).

■ Überprüfen Sie, ob der Lieferumfang vollständig ist.

- Kontrollieren Sie das Gerät, das Netzkabel, den Netzstecker und die Zubehörteile auf Transportschäden.

- Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie diese bitte umweltgerecht.

WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr!

1 x Bohrhammer 1500 W

1 x Zusatzgriff

1 x Schmierfett

3 x SDS-Bohrer ∅ 6, 8 & 10x 110 mm

3 x SDS-Bohrer ∅ 8,10 & 12 x 160 mm

2 x SDS-Bohrer ∅ 10 & 12 x 210 mm

2 x SDS-Bohrer ∅ 12 & 14 x 260 mm

1 x SDS Spitzmeiße: 150 mm

1 x SDS Spitzmeißel: 250 mm

1 x SDS Flachmeißel: 20 x 150 mm

1 x SDS Flachmeißel: 40 x 150 mm

1 x SDS Flachmeißel: 60 x 150 mm

1 x SDS Flachmeißel: 20 x 250 mm

1 x SDS Flachmeißel: 40 x 250 mm

1x Tiefenanschlag

1x Stiftschlüssel

2x Transportkoffer

1x Betriebsanleitung

Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.

4 ERKLÄRUNG DER SYMBOLE

In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

	Anweisungen vor dem Gebrauch des Geräts genau durchlesen.			Übereinstimmung mit den jeweils maßgeblichen Anforderungen der EU-Richtlinie(n).
	Schutzhandschuhe tragen.			Ohrenschutz tragen.
	Klasse II - Doppelisolierung - Es wird kein geerdeter Stecker benötigt.			Immer Schutzbrille tragen.

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Bitte lesen Sie alle Anweisungen und Warnhinweise genau durch. Die Nichteinhaltung von Anweisungen und Warnhinweisen kann zu einem Stromschlag, zu einem Brand und/oder zu schweren Verletzungen führen. Bitte heben Sie die Anweisungen und die Warnhinweise gut auf. Unter dem Begriff "Gerät" werden hier elektrisch betriebene Geräte verstanden, entweder mit Netzbetrieb (mit Netzkabel) oder mit Akkubetrieb (ohne Netzkabel).

5.1 Arbeitsplatz

• Den Arbeitsbereich immer sauber, gut aufgeräumt und gut ausgeleuchtet halten. Unordentliche und dunkle Bereiche sind unfallträchtig.
• Das Gerät darf nicht in explosiven Bereichen betrieben werden, wie z.B. im Umfeld von entflammbaren Flüssigkeiten, Gasen oder Stäuben. Das Gerät kann Funken verursachen, die die Stäube oder Dämpfe zur Explosion bringen können.
• Beim Arbeiten mit dem Gerät müssen andere Personen, vor allem Kinder, immer einen Sicherheitsabstand einhalten. Bei einer Ablenkung durch andere können Sie die Kontrolle über das Gerät verlieren.

5.2 Elektrische Sicherheit

Die Netzspannung muss immer mit den entsprechenden Angaben zur Stromspannung auf dem Typenschild des Geräts übereinstimmen.

• Der Netzstecker des Geräts muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.
• Vermeiden Sie jeden Körperkontakt mit geerdeten Oberflächen, wie z.B. Rohre, Heizungen, Herde und Kühlschränke. Es besteht ein erhöhtes Risiko für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.
• Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlags.
• Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, um es aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel immer von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.
• Wenn Sie mit dem Gerät im Freien arbeiten (müssen), verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.

- Wenn der Betrieb des Geräts in feuchter Umgebung nicht vermeidbar ist, verwenden Sie in jedem Fall einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.

5.3 Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrogerät. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder wenn Sie unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Geräts kann zu schweren Verletzungen führen.
• Tragen Sie eine persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen von persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Ohrenschutz, je nach Art und Einsatz des Geräts, verringert das Verletzungsrisiko.
• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies leicht zu Unfällen führen.
• Entfernen Sie vor dem Einschalten des Geräts alle Einstellwerkzeuge oder Schraubenschlüssel. Ein Werkzeug oder ein Schlüssel, das/der in einem drehenden Geräteteil verblieben ist, kann zu Verletzungen führen.
• Vermeiden Sie jede nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.
• Tragen Sie immer geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Locker sitzende oder weite Kleidung, Schmuck oder lange Haare können leicht von den sich bewegenden Teilen erfasst werden.
• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer solchen Vorrichtung kann Gefährdungen durch Staub verringern.

5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten

- Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit nur dafür geeignetes Gerät. Mit dem passenden Gerät arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

- Benutzen Sie kein Gerät, dessen Schalter defekt ist. Ein Gerät, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

- Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.

- Bewahren Sie unbenutzte Geräte immer außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder die diese Anweisungen nicht gelesen haben, das Gerät nicht benutzen. Elektrisch betriebene Geräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

- Warten Sie das Gerät regelmäßig, und pflegen Sie es gut. Kontrollieren Sie, dass die beweglichen Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Lassen Sie alle beschädigten Komponenten vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.

- Halten Sie Schneidwerkzeuge (Einsätze) scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

- Verwenden Sie das Gerät, das Zubehör, die Einsätze usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von elektrisch betriebenen Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5.5 Wartung

- Lassen Sie Ihr Gerät nur von einem qualifizierten Fachbetrieb mit Original-Ersatzteilen oder von unserem Kundendienst reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts gewährleistet bleibt.

6 BESONDERE SICHERHEITSHINWEISE FÜR BOHRHAMMER

• Prüfen Sie die auf dem Typenschild angegebene Spannung (Volt).
• Bei Verwendung von Kabelrollen, das Kabel vollständig abrollen. Aderquerschnitt mind. 1,0 mm ^2 .
• Bei Einsatz des Elektro-Bohrhammers im Freien ist für den Anschluss ein Verlängerungskabel Typ H07RN-F 3G 1,5 mm² mit spritzwassergeschützten Steckvorrichtungen zu verwenden.
• Achten Sie auf einen sicheren Stand auf Leitern oder Gerüsten bei freihändigem Bohren.
• In Wänden, wo Strom-, Wasser- oder Gasleitungen unsichtbar verlegt sind, zuerst die Leitungen mit einem Leitungssuchgerät lokalisieren. Berührung mit stromführenden Teilen oder Leitern vermeiden.
• Tragen Sie zum Schutz Ihrer Ohren einen Ohrenschutz: schleichender Gehörverlust!
• Tragen Sie eine Schutzbrille, und verwenden Sie eine Staubmaske bei stauberzeugenden Arbeiten.
• Nicht im Bereich von Dämpfen oder brennbaren Flüssigkeiten verwenden.
• Nehmen Sie bei allen Umbau- und Reinigungsarbeiten den Stecker aus der Steckdose.
• Schützen Sie die Netzleitung vor Beschädigungen, Öl und Säure können die Leitung beschädigen.
  ■ Das Gerät nicht überlasten.
• Wichtig! Alle nationalen Sicherheitsvorschriften bezüglich Installation, Betrieb und Wartung sind unbedingt zu befolgen.
• Meißel- und Bohr-Bits können versehentlich aus dem Gerät geschleudert werden und schwere Verletzungen verursachen:
• Vor dem Arbeitseinsatz immer nachprüfen, dass Meißel oder Bohrer im Werkzeughalter sicher eingesetzt sind.
• Das Spannfutter regelmäßig auf Abnutzung oder Beschädigung kontrollieren.
• Den Bohrhammer nur starten, wenn er gegen ein Werkstück (Wand, Decke usw.) gedrückt wird.
• Nach beendeter Arbeit den Bohrhammer vom Stromnetz trennen, und Meißel oder Bohrer aus dem Gerät nehmen.
• Vor dem Wechsel von Meißel oder Bohrer den Bohrhammer immer vom Netz trennen.
• Schützen Sie Augen und Mitarbeiter vor Teilchenflug und absplitternden Fremdkörpern. Schutzhelm tragen! Trennwände aufstellen!
• Arbeitshandschuhe schützen vor Fingerquetschungen und Hautabschürfungen.
• Vibrationen können für das Hand-Arm-System schädlich sein: Die Einwirkzeit von Vibrationen ist so gering wie möglich zu halten.
• Netzkabel immer nach hinten vom Gerät wegführen.
• Bewahren Sie das Gerät so auf, dass es für Kinder unzugänglich ist.
• Beim Arbeiten das Gerät immer mit beiden Händen halten, und auf einen sicheren Stand achten.

7 VOR DER ERSTEN INBETRIEBNAHME

Die Arbeitsstelle immer erst mit einem Detektor nach verdeckt verlegten elektrischen Leitungen, Gas- und Wasserrohren absuchen.

Vor dem Anschluss des Geräts an die Stromversorgung immer prüfen, dass die tatsächliche Netzspannung mit der Angabe auf dem Typenschild übereinstimmt.

8 BEDIENUNG

8.1 Einsätze einsetzen und wechseln (Abb. 1)

Das Gerät ist mit einem SDS-plus Aufnahmesystem ausgerüstet.

• Den Einsatz vor dem Einsetzen reinigen und mit Maschinenfett leicht fetten.
• Verriegelungshülse zurückziehen und festhalten.
• Den staubfreien Einsatz durch Drehen in die Aufnahme bis zum Anschlag einschieben. Der Einsatz wird automatisch verriegelt.
• Verriegelung durch Ziehen am Einsatz prüfen.

8.2 SDS-plus Einsatz entnehmen (Abb. 1)

Die Verriegelungshülse zurückziehen, festhalten und den Einsatz entnehmen.

WARNHINWEIS: Die Einsätze können nach der Verwendung noch heiß sein. Deshalb den heißen Einsatz auf keinen Fall mit den bloßen Händen berühren! Verwenden Sie immer Schutzhandschuhe, wenn Sie den Einsatz herausnehmen.

8.3 Ein- und Ausschalten

Einschalten: Ein-/Ausschalter (7) betätigen. Ausschalten: Ein-/Ausschalter (7) loslassen.

8.4 Drehzahlvorwahl (Abb. 2)

Mit dem Stellrad lässt sich die Drehzahl des Bohrhammers von 1-6 vorwählen. Drehen Sie dazu einfach das Stellrad (8) in die für die jeweilige Anwendung erforderliche Position.

8.5 (Zusatz-) Griff (Abb. 3)

Den Bohrhammer aus Sicherheitsgründen nur mit dem zusätzlichen Griff verwenden. Eine sichere Körperhaltung beim Arbeiten erhalten Sie durch Drehen des Griffs. Den Griff lösen und entgegen dem Uhrzeigersinn drehen. Den Befestigungsring des Griffs an der vorgesehenen Halteachse anbringen, und den Griff auf den gewünschten Winkel stellen, danach den Griff festziehen.

8.6 Tiefenanschlag einsetzen (Abb. 5)

Für bestimmte Werkstoffe kann es erforderlich sein, die Tiefe des Bohrlochs zu begrenzen. Zu diesem Zweck kann dieser Bohrhammer mit einem Tiefenanschlag (9) am Zusatzgriff versehen werden. Drücken Sie die Taste für die Tiefenanschlageinstellung (11) und schieben Sie den Tiefenanschlag (9) bis zur gewünschten Tiefe in die Öffnung. Bohren Sie zunächst ein Probeloch in Abfallmaterial und stellen Sie den Tiefenanschlag bei Bedarf nach.

8.7 Schlag-/Drehstopp-Schalter (Abb. 4)

Betätigen Sie den Schlag-/Drehstopp-Schalter nur bei ausgeschaltetem Elektrowerkzeug. Das Elektrowerkzeug kann sonst vorzeitig abgenutzt werden.

Dieser Bohrhammer verfügt über einen Schlag-/Drehstopp-Schalter (5) mit 4 Funktionen. Diese können nur bei gedrückter Entriegelungstaste (12) ausgewählt werden. Drücken Sie die Taste (12) und drehen Sie den Schlag-/Drehstopp-Schalter (5) in die gewünschte Position, bis er einrastet und verriegelt ist.

Wenn der Schalter nicht richtig eingerastet ist, kann der Bohrhammer beim Betrieb beschädigt werden! Um dieses Problem zu beheben, drehen Sie den Bohrer von Hand an der Verriegelungshülse (1), bis der Schlag-/Drehstopp-Schalter (5) in der gewünschten Position einrastet.

- Es stehen folgende Betriebsarten zur Verfügung:

I. Bohren
II. Hammerbohren
III. Meißeln
IV. Schlagen

ACHTUNG! Zum Hammerbohren benötigen Sie nur eine geringe Anpresskraft. Ein zu hoher Anpressdruck belastet den Motor unnötig. Den Bohrer regelmäßig prüfen. Stumpfen Bohrer nachschleifen oder ersetzen.

Der Bohrkopf mit dem SDS-Anschluss darf nicht in Kombination mit der Schlag-/ Schlagbohr-Funktion verwendet werden!

8.8 Verwendung des Abbruchhammers

1. Nachdem die Spitze des Geräts gegen eine Betonfläche gesetzt ist, das Gerät einschalten.
2. Das Gewicht des Geräts nutzen und den Abbruchhammer mit beiden Händen gut festhalten - so kann die Arbeit sicher kontrolliert werden.
3. Gehen Sie mit mäßigem Arbeitstempo vor. Der Einsatz von Gewalt beeinträchtigt nur die Effizienz und die Qualität des Ergebnisses.

ACHTUNG: Nach längerer Benutzung des Geräts kann das Zylindergehäuse heiß werden. Vorsicht! Nicht die Hände verbrennen!

WARNHINWEIS: Keinen großen Druck auf das Gerät ausüben. Der Hammer-Mechanismus wird durch leichten Druck auf das Gerät ausgelöst, wenn der Meißel mit dem Werkstück in Kontakt kommt.

9 SCHMIERUNG - FÜLLSTAND DES SCHMIERSTOFFES

Vor der Benutzung des Geräts den Füllstand des Schmierstoffes prüfen.

Der Schmierstoff ist nach ca. 40-50 Stunden Betriebszeit des Geräts zu wechseln.

Empfohlener Schmierstoff: Universal-Schmierstoff EP2.

9.1 Schmierstoff nachfüllen

• Zum Nachfüllen von Schmierstoff die Abdeckung für das Schmiermittel (3) mit dem mitgelieferten Schlüssel entfernen. ACHTUNG: Die unter der Abdeckung (3) befindliche Gummieinfassung nicht verlieren!
• Den Füllstand des Schmierstoffes einmal täglich prüfen. Es muss immer genug Schmierstoff als Schmiermittel vorhanden sein.
• Nach dem Nachfüllen die Abdeckung für das Schmiermittel (3) wieder gut und fest verschließen.

Wichtiger Hinweis: Der alte Schmierstoff muss an einer Sammelstelle für Altöl abgegeben werden.

10 REINIGUNG UND WARTUNG

WARNHINWEIS: Vor allen Arbeiten am Gerät das Gerät immer von der Stromversorgung trennen.

10.1 Reinigung

• Halten Sie die Lüftungsschlitze des Geräts sauber, um eine Überhitzung des Motors zu vermeiden.
• Das Gehäuse des Geräts regelmäßig mit einem weichen Tuch reinigen, möglichst nach jedem Einsatz.
• Halten Sie die Lüftungsschlitze von Staub und Schmutz frei.
• Wenn der Schmutz nicht abgeht, verwenden Sie bitte ein mit Seifenwasser befeuchtetes weiches Tuch.

Lösemittel wie z.B. Benzin, Alkohol, Ammoniakwasser usw. nie benutzen! Diese Lösemittel können die Kunststoffteile beschädigen.

11 TECHNISCHE DATEN

Nennspannung	230-240 V
Nennfrequenz	50 Hz
Nennleistung	1500 W
Drehzahl	300-800 U/Min.
Schutzklasse	II
Bohrleistung in Beton	32 mm
Bohrleistung in Stahl	13 mm
Bohrleistung in Holz	40 mm
Schlagzahl	1500-4000 S/Min.
Netzkabel	3 m, mit VDE-Stecker

12 GERÄUSCHEMISSION

Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3)

Schalldruckpegel LpA 93 dB(A)

Schallleistungspegel LwA 104 dB(A)

WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden!

aw (Vibration)

16,4 m/s ^2 K = 1,5 m/s ^2

13 KUNDENDIENST

• Beschädigte Schalter müssen von unserer Kundendienstwerkstatt ersetzt werden.
• Wenn das Anschlusskabel (oder der Netzstecker) beschädigt ist, muss es durch ein spezielles Anschlusskabel ersetzt werden, das über unseren Kundendienst erhältlich ist. Der Austausch des Anschlusskabels darf nur von unserem Kundendienst (siehe letzte Seite) oder von einem Spezialisten (qualifizierter Fachbetrieb) vorgenommen werden.

14 LAGERUNG

• Das gesamte Gerät und das Zubehör müssen gründlich gereinigt werden.
• Das Gerät immer außerhalb der Reichweite von Kindern einlagern. In stabiler Position an einem trockenen und sicheren Ort aufstellen, an dem extrem hohe oder extrem niedrige Temperaturen nicht auftreten können.
• Das eingelagerte Gerät vor Sonneneinstrahlung schützen, nach Möglichkeit in abgedunkelten Bereichen aufstellen.
• Das Gerät nicht in Säcke bzw. Planen aus Nylon oder Kunststoff einschlagen, weil sich dort Feuchtigkeit ausbilden kann.

15 GARANTIE

- Wir gewähren auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.

- Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.

- Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.

- Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.

- Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.

■ Weitere Informationen erhalten Sie unter der Tel.-№: 00 32 3 292 92 90

- Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.

- Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.

- Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.

- Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.

- Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.

- Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).

- Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.

- Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben.

16 UMWELT

Werfen Sie Ihr Gerät nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise.

Die Altteile des Geräts dürfen nicht in den normalen Hausmüll gegeben werden, sondern Sie müssen diese in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen lassen. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über das Recycling.

17 KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, VARO N.V., Vic. Van Rompuy N.V. – Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät

Bezeichnung des Geräts: Bohrhammer

Marke: POWERplus

Modell-No: POWX1199

den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit.

EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):

2011/65/EU

2006/42/EC

2014/30/EU

Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):

EN60745-1:2009

EN60745-2-6:2010

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2 : 2019

EN61000-3-3:2013

Halter der Technischen Dokumentation: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Der Unterzeichner handelt im Namen der Geschäftsführung des Unternehmens,

Philippe Vankerkhove

Zulassungsabteilung – Compliance Manager

I. Boremodus
II. Slagboringsmodus
III. Meiselmodus
IV. Hammermodus

OBS! Ved boring med borhammeren trenger du ikke trykke med stor kraft. Hvis du bruker for mye kraft, belastes motoren unødvendig. Kontroller borene regelmessig. Sløve bor må slipes eller skiftes ut.

Varenummer: POWX1199

8.5 Stödhandtag (Fig. 3)
