Produkttyp	Bohrhammer
Marke	PowerPlus
Modell	POWP3030
Stromversorgung	220-240 V ~ 50 Hz
Nennleistung	1050 W
Schutzklasse	II (Doppelisolierung)
Leerlaufdrehzahl	0-520 min⁻¹
Schlagzahl	0-3780 min⁻¹
Bohrfähigkeit in Beton	38 mm
Werkzeugaufnahme	SDS-max
Schalldruckpegel (LpA)	94 dB(A) (K=3 dB)
Schallleistungspegel (LwA)	107 dB(A) (K=3 dB)
Vibrationen (triaxialer Wert)	14,9 m/s² (K=1,5 m/s²)
Kabellänge	4 m mit VDE-Stecker
Verfügbare Funktionen	Bohren, Schlagbohren, Meißeln, leichtes Meißeln
Mitgeliefertes Zubehör	Zusatzhandgriff, Staubschutzkappe, Flachschlüssel, Fettpresse, 1 SDS-Bohrer Ø18x320 mm, 1 Spitzmeißel 320 mm, 1 Flachmeißel 18x350 mm
Wartung und Reinigung	Lüftungsschlitze mit einem weichen Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Doppelisolierung, Werkzeugverriegelung, automatische Abschaltung bei Überlastung? (nicht angegeben), PSA verwenden (Schutzbrille, Handschuhe, Gehörschutz)
Ersatzteile und Reparierbarkeit	Reparaturen durch autorisierten Kundendienst; Originalteile verwenden
Bestimmungsgemäße Verwendung	Bohren von Beton, Ziegel, Stein, Holz, Metall, Keramik, Kunststoff; leichtes Meißeln

Häufig gestellte Fragen - POWP3030 PowerPlus

Wie wechselt man einen Bohrer am POWP3030?

Zum Wechseln des Bohrers ziehen Sie zuerst den Netzstecker. Reinigen Sie den Schaft des Bohrers und fetten Sie ihn leicht ein. Ziehen Sie die Verriegelungshülse und halten Sie sie fest, führen Sie den Bohrer drehend bis zum Anschlag ein, dann lassen Sie die Hülse los. Überprüfen Sie die Verriegelung, indem Sie am Bohrer ziehen.

Welche Leistung hat der Bohrhammer PowerPlus POWP3030?

Der POWP3030 hat eine Nennleistung von 1050 W bei einer Spannung von 220-240 V.

Wie stellt man den Bohrmodus ein?

Verwenden Sie den Schalter für Schlagbohren/Bohren. Drücken Sie die vordere Verriegelungstaste und drehen Sie den Schalter in die gewünschte Position: Hammerbohren für Beton/Ziegel, Meißeln für Meißelarbeiten oder Meißeldrehung zum Einstellen der Meißelposition.

Kann ich mit diesem Bohrhammer Metall bohren?

Ja, der POWP3030 kann Metall, Holz, Keramik und Kunststoff im Modus Bohren ohne Schlag bohren. Verwenden Sie einen für das Material geeigneten Bohrer.

Welches Zubehör ist im Lieferumfang enthalten?

Die Verpackung enthält: einen Zusatzhandgriff, eine Staubschutzkappe, einen Flachschlüssel, eine Fettpresse, einen SDS-Bohrer Ø18x320 mm, einen Spitzmeißel 320 mm und einen Flachmeißel 18x350 mm.

Wie reinigt man das Gerät?

Ziehen Sie den Netzstecker. Reinigen Sie die Lüftungsschlitze mit einem weichen Tuch, um Überhitzung zu vermeiden. Bei hartnäckigem Schmutz verwenden Sie ein feuchtes Tuch mit Seifenwasser. Verwenden Sie niemals Lösungsmittel wie Benzin oder Alkohol.

Was tun, wenn das Gerät nicht startet?

Überprüfen Sie zuerst, ob das Gerät richtig eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass der Ein-/Ausschalter nicht blockiert ist. Wenn die Betriebsanzeige nicht leuchtet, wenden Sie sich an den Kundendienst.

Ist der POWP3030 für intensive professionelle Nutzung geeignet?

Dieser Bohrhammer ist für den semi-professionellen oder anspruchsvollen Heimwerkergebrauch konzipiert. Er hält intensiver Arbeit stand, jedoch mit Pausen zur Vermeidung von Überhitzung. Für kontinuierliche professionelle Nutzung wird ein robusteres Modell empfohlen.

Wie pflegt man das SDS-max-System?

Reinigen Sie regelmäßig die Werkzeugaufnahme und fetten Sie die Bohrerschäfte mit der mitgelieferten Fettpresse. Überprüfen Sie die Werkzeugaufnahme auf Verschleiß und ersetzen Sie sie bei Bedarf. Regelmäßige Wartung verlängert die Lebensdauer des Geräts.

Wie lautet die Garantie für den POWP3030?

Die Garantie deckt Material- und Herstellungsfehler ab, ausgenommen normale Abnutzung, Zubehör und Schäden durch unsachgemäße Verwendung. Bewahren Sie den Kaufbeleg auf. Für weitere Informationen kontaktieren Sie den Kundendienst unter 00 32 3 292 92 90.

BEDIENUNGSANLEITUNG POWP3030 PowerPlus

DE DEUTSCH UBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG

ES ESPANOL TRADUCCION DEL MANUAL DE INSTRUCCIONES ORIGINAL

• Boorhamer
  Hulphandgreep
  Stofbeschemkap
  Steeksleutel
  Potje vet

• 1 SDS boren: 18× 320mm

• SDS punct beitel: 320 mm
• SDS platte beitel: 18 × 350 ~mm

5.2 Elektrische verilgheit

10 TECHNISCHE GEGEVENS

Nominate spanning	220-240 V
Nominate freiertie	50 Hz
Nominaal vermogen	1050 W
Toerental	0-520 min-1
Beschermingsklasse	II
Boorcapaciteit in beton	38 mm
Slagfreiendentie	0-3780 min-1
Kabellenge	4 m + VDE-stekker

11 GELUID

1 BESTIMMUNGSGEMÄBE VERWENDUNG 2
2 BESCHREIBUNG (ABB. 1) 2
3 VERZEICHNIS DES VERPACKUNGsinHALTS 2
4 ERKLÄRUNG DER SYMBOLE 3

5.1 Arbeitsplatz 3
5.2 Elektrische Sicherheit 3
5.3 Sicherheit von Personen 4
5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten 4
5.5 Wartung 5

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE 3
6 BESONDERE SICHERHEITSHINWEISE FÜR BOHRHAMMER.....5
7 VOR DER ERSTEN INBETRIEBNAHME 6
7.1 Einsatze einsetzen und wechseln (Abb. 2) 6
7.2 SDS-max Einsatz entnahmen 6
8 BEDIENUNG 6
8.1 Ein- und Ausschalten 6
8.2 (Zusatz-)Griff(Abb.3) 6
8.3 Staubaufnahme-Vorrichtung (Abb. 4) 6
8.4 Umschalter Bohrhammer / Bohren 6
9 REINIGUNG UND WARTUNG. 7
9.1 Reinigung 7
10 TECHNISCHE DATEN 7
11 GERAUSCHEMISSION 8
12 KUNDENDIENST 8
13 LAGERUNG 8
14 GARANTIE 8
15 UMWELT 9
16 KONFORMITÄTSERKLÄRUNG 10

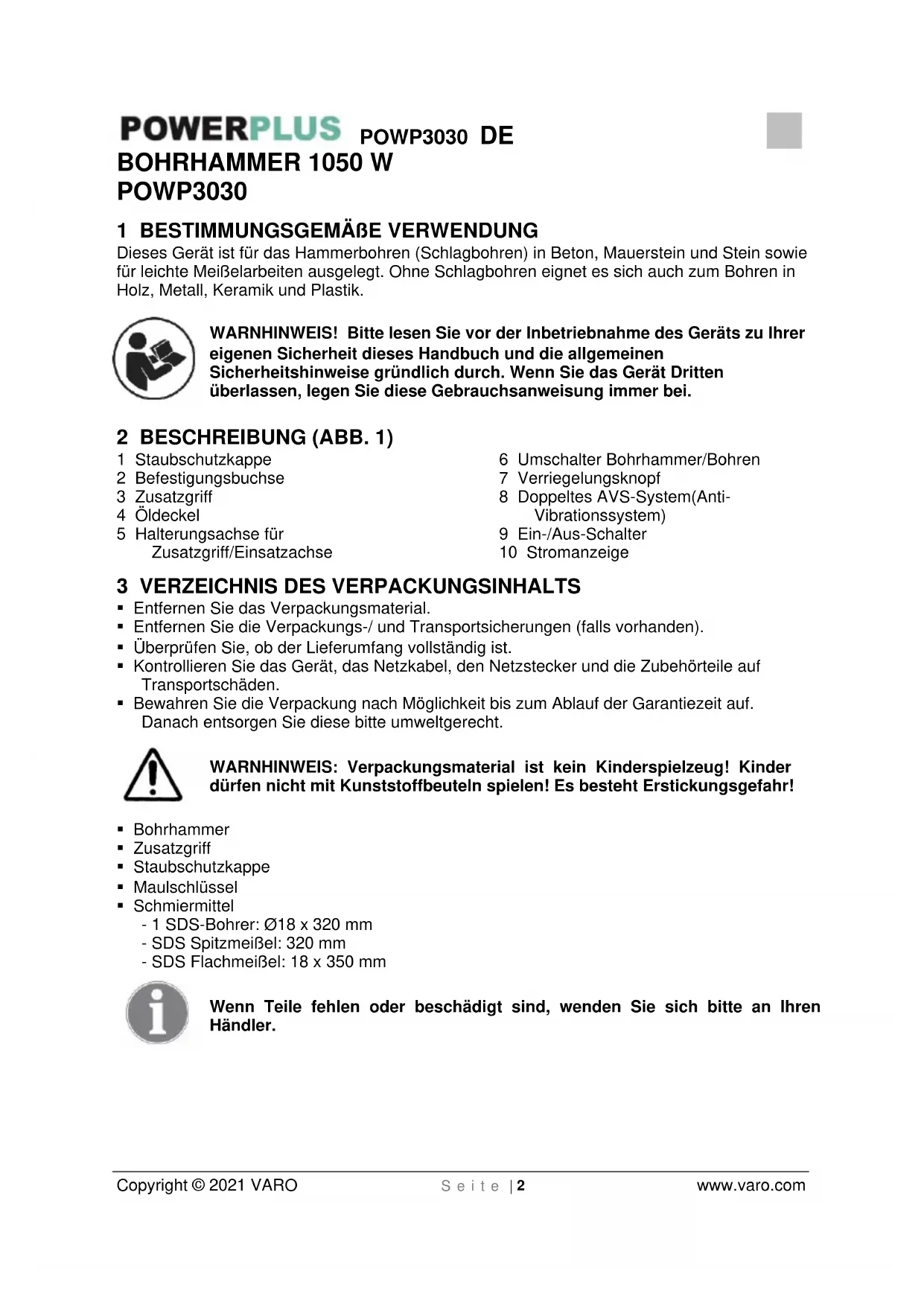

POWERPLUS POWP3030 DE BOHRHAMMER 1050 W POWP3030

1 BESTIMMUNGSGEMÄBE VERWENDUNG

Dieses Gerat ist für das Hammerbohren (Schlagbohren) in Beton, Mauerstein und Stein sowie für leichte Meißelarbeiten ausgelegt. Ohne Schlagbohren eignet es sich auch zum Bohren in Holz, Metall, Keramik und Plastik.

WARNHINWEIS!itte lessen Sie vor der Inbetriebnahme des Gerats zu ihrer eigenen Sicherheit theses Handbuch und die allgemeinen Sicherheitshinweise grundlich durch. Wenn Sie das Gerat Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei.

2 BESCHREIBUNG (ABB. 1)

1 Staubschutzkappe
2 Befestigungsbuchse
3Zusatzgriff
4 Oldeckel
5 Halterungsachse für Zusatzgriff/Einsatzachse

6 Umschalter Bohrhammer/Bohren
7 Verriegelungsknopf
8 Doppeltes AVS-System(Anti-Vibrationssystem)
9 Ein-/Aus-Schalter
10 Stromanzeige

3 VERZEICHNIS DES VERPACKUNGSHALTS

• Entfernen Sie das Verpackungsmaterial.
• Entfernen Sie die Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät, das Netzkabel, den Netzstecker und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie dieseitte umweltgerecht.

WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoffbeuteln spiel! Es besteht Erstickungsgefahr!

Bohrhammer
Zusatzgriff
Staubschutzkappe
Maulschlussel
Schmiermittel

-1SDS-Bohrer:018x320mm
- SDS SpitzmeiBel: 320 mm
- SDS FlachmeiBel: 18 × 350 ~mm

Wenn Teile fehlen oder beschädigt sind, wenden Sie sichitte an ihren Handler.

4 ERKLÄRUNG DER SYMBOLE

In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

!	WARNHINWEIS: Verletzungsgefahr oder mögliche Beschädigung des Geräts.		Vor Gebrauch Bedienungsanleitunglesen.
CE	Übereinstimmung mit den jeweils maßgeblichen EU-Sicherheitsrichtlinien.		Klasse II - Doppelisolierung - Es wird kein geerdeter Stecker benötigt.
	Immer eine Schutzbrille trag.		Handchuhe trag.

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Bitte lessen Sie alle Anweisungen und Warnhinweise genau durch. Die Nichteinhaltung von Anweisungen und Warnhinweisen kann zu einem Stromschlag, zu einem Brand und/oder zu schweren Verletzungen führen.itte haben Sie die Anweisungen und die Warnhinweise gut auf. Untem dem Begriff "Gerät" werden hier elektrisch betriebene Geräte verstanden, entweder mit Netzbetrieb (mit Netzkabel) oder mit Akkubetrieb (ohne Netzkabel).

5.1 Arbeitsplatz

• Den Arbeitsbereich immer sauber, gut aufgeräumt und gut ausgeleucht haben. Unordentliche und dunkle Bereiche sind unfallträchtig.

Das Gerätarf nicht in explosiven Bereichen betrieben werden, wie z.B. im Umfeld von entflammbaren Flüssigkeiten, Gasen oder Stäuben. Das Gerät kann Funken verursachen, die die Stäube oder Dämpfe zur Explosion bringen können.

• Beim Arbeitsen mit dem Gerät müssen andere Personen, vor allem Kinder, immer einen Sicherheitsabstand einhalten. Bei einer Ablenkung durch andere können Sie die Kontrolle über das Gerät verlieren.

5.2 Elektrische Sicherheit

Die Netzspannung muss immer mit den entsprechenden Angaben zur Stromspannung auf dem Typenschild des Geräts übereinstimmen.

• Der Netzstecker des Geräts muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.
• Vermeiden Sie jeder Körperkontakt mit geerdeten Oberflächen, wie z.B. Rohre, Heizungen, Herde und Kühlschränke. Es besteht ein erhöhtes Risiko für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.
• Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlags.

POWERPLUS POWP3030 DE

• Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, um es aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel immer von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.
• Wenn Sie mit dem Gerät im Freien arbeiten (müssen), verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlags.
• Wenn der Betrieb des Geräts in feuchter Umgebung nicht vermeidbar ist, verwenden Sie in jeder Fall einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.

5.3 Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrogerät. Benutzen Sie das Gerät nicht, wenn Sie mäde sind oder wenn Sie unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Geräts kann zu schweren Verletzungen führen.
• Tragen Sie eine persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen von persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Ohrenschutz, je nach Art und Einsatz des Geräts, verringgert das Verletzungsrisiko.
• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies leicht zu Unfällen führen.
• Entfernen Sie vor dem Einschalten des Geräts alle Einstellwerkzeuge oder Schraubenschlüssel. Ein Werkzeug oder ein Schlüssel, das/der in einem drehenden Geräteil verblieben ist, kann zu Verletzungen führen.
• Vermeiden Sie jeder nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Gerät in unerwarteten Situationen better kontrollieren.
• Tragen Sie immer geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Locker sitzende oder weite Kleidung, Schmuck oder lange Haare können leicht von den sich bewegenden Teilen erfasst werden.
• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer solchen Vorrichtung kann Gefährdungen durch Staub verringern.

5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten

• Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit nur dazu geeignetes Gerät. Mit dem passenden Gerät arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
• Benutzen Sie kein Gerät, dessen Schalter defekt ist. Ein Gerät, das sich nicht mehr ein oder ausschaltenlässt, ist gefährlich und muss repariert werden.
• Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhinder den unbeabsichtigten Start des Geräts.
• Bewahren Sie unbenutzte Geräte immer außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit thisem Gerät nicht vertraut sind oder die diese Anweisungen nicht gelesen haben, das Gerät nicht benutzen. Elektrisch betriebene Geräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

POWERPLUS

POWP3030 DE

• Warten Sie das Gerät regelmäßig, und pflegen Sie es gut. Kontrollieren Sie, dass die beweglichen Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerats beeinträchtigt ist. Lassen Sie alle beschädigten Komponenten vor dem Einsatz des Gerats reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.
• Halten Sie Schneidwerkzeuge (Einsätze) scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
• Verwenden Sie das Gerät, das Zubehör, die Einsätze usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von elektrisch betriebenen Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5.5 Wartung

• Lassen Sie Ihr Gerät nur von einem qualifizierten Fachbetrieb mit Original-Ersatzteilen oder von unseren Kundendienst reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts gewährleistet bleibt.

6 BESONDERE SICHERHEITSHINWEISE FÜR BOHRHAMMER

• Prüfen Sie die auf dem Typenschild angegebene Spannung (Volt).
• Bei Verwendung von Kabelrollen, das Kabel vollständig abrollen. Aderquerschnitt mind. 1,0 mm²
• Bei Einsatz des Elektro-Bohrhammers im Freien ist für den Anschluss ein Verländerungskabel Typ H07RN-F 3G 1,5 mm² mit spritzwassergeschützten Steckvorrichtungen zu verwenden.
• Achten Sie auf einen sicheren Stand auf Leitern oder Gerüsten bei freihandigem Bohren.
• In Wänden, wo Strom-, Wasser- oder Gasleitungen unsichtbar verlegt sind, zuerst die Leitungen mit einem Leitungssuchgerät lokalisieren. Berührung mit stromführung den Teilen oder Leitern vermeiden.
• Tragen Sie zum Schutz Ihrer Ohren einen Ohrenschutz: schleichender Gehörverlust!
• Tragen Sie eine Schutzbrille, und verwenden Sie eine Staubmaske bei stauberzeugenden Arbeits.
• Nicht im Bereich von Dämpfen oder brennbaren Flüssigkeiten verwenden.
• Nehmen Sie bei allen Umbau- und Reinigungsrarbeiten den Stecker aus der Steckdose.
• Schützen Sie die Netzleitung vor Beschädigungen, Öl und Säure können die Leitung beschädigen.
  Das Gerät nicht überlasten.
• Wichtig! Alle nationalen Sicherheitsvorschriften bezüglich Installation, Betrieb und Wartung sind unbedingt zu befolgen.
• Meißel- und Bohr-Bits konnen versehentlich aus dem Gerät geschleudert werden und schwere Verletzungen verursachen:
• Vor dem Arbeitseinsatz immer nachprüfen, dass Meißel oder Bohrer im Werkzeughalter sichereingesetzt sind.
  Das Spannfutter regelmäßig auf Abnutzung oder Beschädigung kontrollieren.
• Den Bohrhammer nur starten, wenn er gegen ein Werkstück (Wand, Decke usw.) gedrück wird.
• Nach beendeter Arbeit den Bohrhammer vom Stromnetz trennen, und Meißel oder Bohrer aus dem Gerätephmen
  Vor dem Wechsel von MeiBel oder Bohrer den Bohrhammer immer vom Netz trennen.
  Schützen Sie Augen und Mitarbeiter vor Teilchenflug und absplitternden Fremdkörpersn. Schutzhelm tragen! Trennwände aufstellen!
• Arbeitshandschuhe schützen vor Fingerqueltschungen und Hautabschürfungen.
• Vibrationen können für das Hand-Arm-System schädlich sein: Die Einwirkzeit von Vibrationen ist so gering wie möglich zu halten.

POWERPLUS POWP3030 DE

• Netzkabel immer nach hinten vom Gerät wegführren.
  Bewahren Sie das Gerät so auf, dass es für Kinder unzugänglich ist.
• Beim Arbeiten das Gerät immer mit beiden Händen halten, und auf einen sicheren Stand achten.

7 VOR DER ERSTEN INBETRIEBNAHME

Die Arbeitsstelle immer erst mit einem Detektor nach verdeckt verlegten elektrischen Leitungen, Gas- und Wasserrohren absuchen.
- Vor dem Anschluss des Geräts an die Stromversorgung immer prüfen, dass die tatsächliche Netzspannung mit der Angabe auf dem Typenschild übereinstimmte.

7.1 Einsatze einsetzen und wechseln (Abb. 2)

Das Gerät ist mit einem SDS-max Aufnahmesystem ausgerüstet.

Den Einsatz vor dem Einsetzen reinigen und mit Maschinenfett leicht fetten.
- Verriegelungshülse darüberziehen und festhalten.
- Den staubfrei den Einsatz durch Drehen in die Aufnahme bis zum Anschlag einschieben. Der Einsatz wird automatisch verriegelt.
- Verriegelung durch Ziehen am Einsatz prufen.

7.2 SDS-max Einsatz entnehmen

Die Verriegelungshülse zurückziehen, festhalten und den Einsatz entnehmer.

WARNHINWEIS: Die Einsätze können nach der Verwendung noch heiß sein. Deshalb den bereits Einsatz auf keinen Fall mit den bloßen Händen berühren! Verwenden Sie immer Schutzhandschuhe, wenn Sie den Einsatz Herausnahmen.

8 BEDIENUNG

8.1 Ein- und Ausschalten

Wenn das Gerät mit der Stromversorgung verbunden ist, brennt die Leuchte, bis das Gerät von der Stromversorgung getrennt wird.

Einschalten: Ein-/Aus-Schalter (9) betätigten.

Ausschalten: Ein-/Aus-Schalter (9) loslassen.

8.2 (Zusatz-) Griff (Abb. 3)

Den Bohrhammer aus Sicherheitsgründen nur mit dem zusätzlichen Griff verwenden. Eine sichere Körperhaltung beim Arbeiten erhalten Sie durch Drehen des Griffs. Den Griff lösen und entgegen dem Uhrzeigersinn drehen. Den Befestigungsring des Griffs an der vorgesehenen Halteachse anbringen, und den Griff auf den gewünschten Winkel stellen, danach den Griff festziehen.

8.3 Staubaufnahme-Vorrichtung (Abb. 4)

Vor Bohrhammerarbeiten senkrecht über dem Kopf die Staubaufnahme-Vorrichtung uber den Bohrer schieren.

8.4 Umschalter Bohrhammer / Bohren

• Der Umschalter Bohrhammer/Bohren kann auf Bohren, Schlagbohren und Bohrhammer eingestellt werden.
  Zum Betätigen这点 Umschalters gibt es vorn am Umschalter eine Verriegelung, die erst betägt werden muss, damit das Umschalten ordnungsgemäß Funktioniert.
• Bitte beachten Sie zum Umstellen der Funktion die nachstehenden Hinweise.

Schlagbohrer: Zum Bohren in Mauerwerk, Beton und Naturstein. Keramikfliesen und vergleichbares Material nicht mit dem Schlagbohrer bearbeiten, weil das Material bei der Schlagwirkung Schadennehmen kann.

Bohrhammer: Zum Bohren in Mauerwerk, Beton und Naturstein.

Meiβel Drehung: Die Einstellung 'Keine Funktion ausgewählt' nur dazu benutzen, um den Flachmeiβel in die gewünschte Position zu stellen.

Achtung! Zum Hammerbohren benötigen Sie nur eine geringe Anpresskraft. Ein zu hoher Anpressdruck belastet den Motor unnöttig. Den Bohrer regelmäßiger prüfen. Stumpfen Bohrer nachschleifen oder ersetzen.

9 REINIGUNG UND WARTUNG

WARNHINWEIS: Vor allen Arbeiten am Gerät das Gerät immer von der Stromversorgung trennen.

9.1 Reinigung

• Halten Sie die Luftungsschlitze des Geräts sauber, um eine Überhitzung des Motors zu vermeiden.
• Das Gehäuse des Geräts regelmäßig mit einem weichen Tuch reinigen, möglichst nach jeder Einsatz.
• Halten Sie die Lüftungsschlitze von Staub und Schmutz frei.
• Wenn der Schmutz nicht abgeht, verwenden Sieitte ein mit Seifenwasser befeuchtetes weiches Tuch.

Lösemittel wie z.B. Benzin, Alkohol, Ammoniakwasser usw. nie benutzen!
These Lösemittel können die Kunststoffe beschädigen.

10 TECHNISCHE DATEN

Nennspannung	220-240 V
Nennfrequenz	50 Hz
Nennleistung	1050 W
Drehzahl	0-520 U/Min.
Schutzklasse	II
Bohrleistung in Beton	38 mm
Schlagzahl	0-3780 S/Min.
Netzkabel	4 m, mit VDE-Stecker

11 GERAUSCHEMISSION

Gerauschemissionswerte nach den einschlögigen Normen gemessen. (K=3)

Schalldruckpegel LpA

94dB(A)

Schalleistungspegel LwA

107 dB(A)

WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden!

aw (Vibration):

14,9 m/s²

K = 1,5m / s^2

12 KUNDENDIENST

• Beschädigte Schalter müssen von unserer Kundendienstwerkstatt ersetzt werden.
• Wenn das Anschlusskabel (oder der Netzstecker) beschädigt ist, muss es durch ein spezielles Anschlusskabel ersetzt werden, das über unseren Kundendienst erhältlich ist. Der Austausch des Anschlusskabels darf nur von unserem Kundendienst (siehe letzte Seite) oder von einem Spezialisten (qualifizierter Fachbetrieb) vorgenommen werden.

13 LAGERUNG

• Das gesamte Gerät und das Zubehör müssen gründlich gereinigt werden.
• Das Gerät immer außerhalb der Reichweite von Kindern einlagern. In stabiler Position an einem trockenen und sicheren Ort aufstellen, an dem extrem hohe oder extrem niedrige Temperatures nicht auftreten können.
• Das eingelagerte Gerät vor Sonneneinstrahlung schützen, nach Möglichkeit in abgedunkelten Bereichen aufstellen.
• Das Gerät nicht in Säcke bzw. Planen aus Nylon oder Kunststoff einschlagen, weil sich dort Feuchtigkeit ausbilden kann.

14 GARANTIE

• These Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegerate, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfallen oder Abänderungen; und auch nicht die Transportkosten.
  Schaden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfls nicht unter diese Garantie.
• Wir lehnen jeder Haftung für Verletzungen ab, die infolge des unsachgemäßigen Gebrauchs des Geräts eingetreten sind.
• Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführrt werden.
  Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90
  Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei dess, Anderslautendes wurde schriftlich vereinbart.
• Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangebrender Wartung oder Überlastung des Geräts entstanden ist.
• Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermaßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlösigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzahlung erhebt keinen Anspruch auf Vollständigkeit.

POWERPLUS POWP3030 DE

• Wenn wir einem Garantieverlangen nachkommen, verlangert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.
• Altgeräte oder Alteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von VARO - Vic. Van Rompuy N.V.
• Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. grepfegt wurde (unzureichende Reinigung der Luftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).
  -itte haben Sie ihren Kaufbeleg gut auf, Denn er gilt als Nachweis des Kaufdatumss.
• Das Gerät ist im Garantiefall dem Handler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben.

15 UMWELT

Werfen Sie Ihr Gerät nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise.

Die Alteile des Geräts)dürfen nicht in den normalen Hausmüll gegeben werden, sondern Sie müssen diese in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen halten.itte erkundigen Sie sich bei der ortlichen Behörde oder beim Vertragshandler über das Recycling.

16 KONFORMITÄTSERKLÄRUNG

Hiermit erklaren wir, VARO - VIC. VAN ROMPUY N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät

Bezeichnung des Gerats: Bohrhammer

Marke: POWERplus

Modell-NO:POWP3030

den grundlegenden Anforderungen und anderen einschlagigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit.

EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):

2011/65/EU

2006/42/EU

2014/30/EU

Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):

EN60745-1:2009

EN60745-2-6:2010

ENIEC55014-1:2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019

EN61000-3-3:2013

Halter der Technischen Dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Der Unterzeichner handelt im Namen der Geschäftsführung des Unternehmens,

Philippe Vankerkhover

Zulassungsabteilung - Compliance Manager

Varenummer: POWP3030

8.2 Stödhandtag (Fig. 3)

Av sakerhetsskal sca borrhamaren endast anvandas med stodhandtaget monterat.
