NÁVOD K OBSLUZE POWP3030 PowerPlus

5.4 Používání elektrických nástrojů a péče o ně ........................................................... 4

5.5 Servis ......................................................................................................................... 5 6 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO PŘÍKLEPOVÉ VRTAČKY .......................................................................................... 5 7 PŘED ZAHÁJENÍM PRÁCE .............................................................. 5

7.1 Nasazování a výměna nástrojů (obr. 2) ................................................................... 5

8.4 Přepínač mezi příklepovým / bezpříklepovým vrtáním ........................................... 6

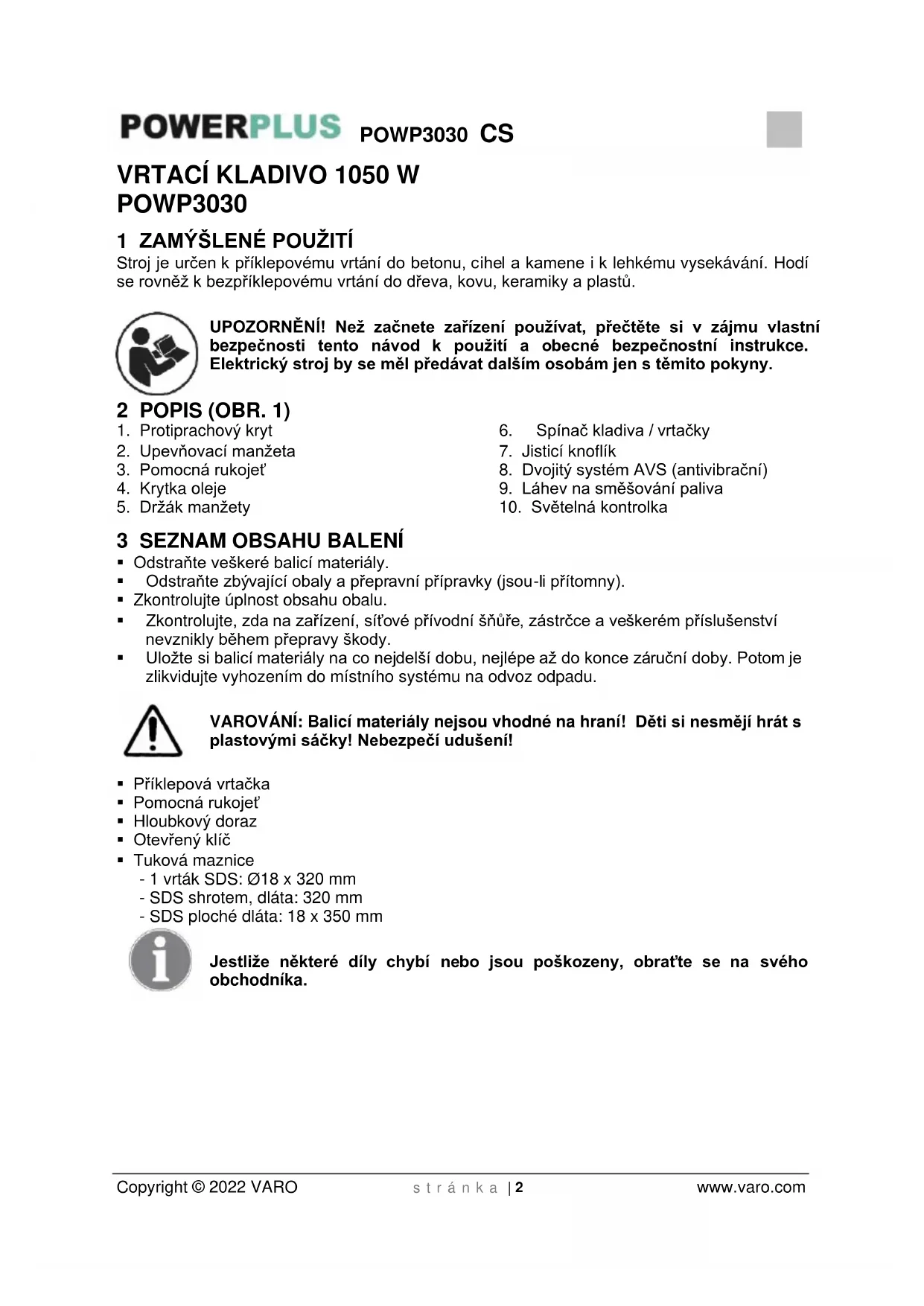

Stroj je určen k příklepovému vrtání do betonu, cihel a kamene i k lehkému vysekávání. Hodí se rovněž k bezpříklepovému vrtání do dřeva, kovu, keramiky a plastů. UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu vlastní bezpečnosti tento návod k použití a obecné bezpečnostní instrukce. Elektrický stroj by se měl předávat dalším osobám jen s těmito pokyny. 2 POPIS (OBR. 1)

1. Protiprachový kryt

6. Spínač kladiva / vrtačky

8. Dvojitý systém AVS (antivibrační)

9. Láhev na směšování paliva

10. Světelná kontrolka

3 SEZNAM OBSAHU BALENÍ

• Odstraňte veškeré balicí materiály.

• Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).

• Zkontrolujte úplnost obsahu obalu.

• Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.

• Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu. VAROVÁNÍ: Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!

• Tuková maznice - 1 vrták SDS: Ø18 x 320 mm - SDS shrotem, dláta: 320 mm - SDS ploché dláta: 18 x 350 mm Jestliže některé díly chybí nebo jsou poškozeny, obraťte se na svého obchodníka.POWP3030 CS Copyright © 2022 VARO s t r á n k a | 3 www.varo.com 4 SYMBOLY V tomto návodu nebo na stroji se používají následující symboly:

Znamená riziko zranění osob nebo poškození stroje.

Před použitím si přečtěte návod k použití.

V souladu se základními platnými bezpečnostními normami dle evropských směrnic.

Stroj třídy II – Dvojitá izolace – Není třeba uzemněná zástrčka.

Noste ochranné rukavice. 5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru a/nebo vážnému úrazu. Uschovejte si veškerá upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na akumulátor.

• Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.

• Neprovozujte elektrické nástroje v potenciálně výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo výpary zapálit.

• Při práci s elektrickým nástrojem udržujte děti a okolostojící osoby opodál. Mohou odvést vaši pozornost a ztratíte kontrolu nad nástrojem.

5.2 Elektrická bezpečnost

Vždy kontrolujte, zda přiváděné napětí odpovídá napětí uvedenému na typovém štítku.

• Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými nástroji nepoužívejte nikdy rozvodné zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek.

• Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné.

• Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem.

• S kabelem zacházejte opatrně. Nikdy nástroj nenoste nebo netahejte na kabelu a nevytahujete zástrčku ze zásuvky tahem za kabel. Šňůru chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem.POWP3030 CS Copyright © 2022 VARO s t r á n k a | 4 www.varo.com

• Při práci s elektrickým nástrojem pod širým nebem používejte prodlužovací kabel vhodný k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení elektrickým proudem.

• Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, použijte zdroj proudu chráněný spínačem proti zbytkovému proudu (RCD). Použití RCD zmenšuje riziko zasažení elektrickým proudem.

5.3 Osobní bezpečnost

• Při práci s elektrickým nástrojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění.

• Používejte bezpečnostní vybavení. Vždy si chraňte zrak. Bezpečnostní vybavení, jakým je protiprašný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použije, kdykoliv to okolnosti vyžadují, omezuje osobní zranění.

• Vyhýbejte se nahodilému spuštění. Před zasunutím zástrčky do zásuvky se ubezpečte, že je vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.

• Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického nástroje může způsobit úraz.

• Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. To vám umožní mít nástroj pod lepší kontrolou v neočekávaných situacích.

• Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech.

• Jsou-li k dispozici mechanismy umožňující odvod a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná prachem.

5.4 Používání elektrických nástrojů a péče o ně

• Neočekávejte od elektrického nástroje, co nemůže splnit. Používejte elektrický nástroj vhodný pro váš účel. Elektrický nástroj vykoná svůj úkol lépe a bezpečněji, použije-li se tempem, pro které byl zkonstruován.

• Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.

• Před prováděním jakýchkoliv změn, výměnou příslušenství nebo ukládáním elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje.

• Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a nedovolte s nimi pracovat osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny. Elektrické nástroje jsou v rukách neškolených uživatelů nebezpečné.

• Provádějte údržbu elektrických nástrojů. Kontrolujte, zda nejsou pohyblivé díly nesprávně seřízené nebo zadřené, zda nejsou prasklé a zda na nich není patrné nic, co by se mohlo dotknout provozu elektrického nástroje. Při poškození dejte elektrický nástroj před použitím opravit. Mnoho nehod způsobují právě nedostatečně udržované elektrické nástroje.

• Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že by se řádně udržované řezné nástroje s ostrými břity někde zadrhly, a proto se ostré nástroje snáze ovládají.

• Používejte elektrický nástroj, příslušenství a nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nástroje způsobem jiným, než pro který je určen, může vytvořit potenciálně nebezpečnou situaci.POWP3030 CS Copyright © 2022 VARO s t r á n k a | 5 www.varo.com

• Servisní práce na elektrickém nástroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak si zajistíte, že nástroj bude i nadále bezpečný. 6 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO PŘÍKLEPOVÉ VRTAČKY

• Zkontrolujte napětí (voltáž) uvedené na výkonovém štítku stroje.

• Budete-li používat kabelové bubny, vždy odviňte z bubnu všechen kabel. Minimální průřez vodiče: 1,0 mm².

• Budete-li používat elektrickou příklepovou vrtačku ve venkovním prostoru, připojte ve správném pracovním pořádku prodlužovací kabel typu H07RN-F 3G o průměru 1,5 mm² a zástrčky odolné proti vlhkosti.

• Ujistěte se, že při vrtání z volné ruky stojíte na žebříku nebo lešení pevně.

• Používejte detektor elektrického vedení, abyste lokalizovali elektrická, vodní nebo plynová vedení skrytá ve stěnách. Vyhýbejte se dotyku dílů nebo vodičů, které jsou pod proudem.

• Na ochranu sluchu noste klapky na uši. Ztráta sluchu může být postupný proces!

• Při pracích, při nichž vzniká prach, noste ochranné brýle a používejte ochrannou masku.

• Nepoužívejte zařízení v oblastech, kde jsou výpary a hořlavé kapaliny.

• Před čištěním stroje nebo prováděním změn na stroji vždy vytáhněte zástrčku ze zásuvky.

• Přívodní kabel chraňte před poškozením. Olej a kyselina mohou kabel poškodit.

• Nikdy stroj nepřetěžujte.

• Všechny obrobky dostatečně dobře připevňujte.

• Důležité! Je zásadní důležitosti řídit se všemi místními bezpečnostními pokyny upravujícími instalaci, provoz a údržbu.

• Rycí a vrtací bity mohou být náhodně vymrštěny ze stroje a způsobit vážný úraz:

• Před zahájením práce vždy zkontrolujte, že je rycí či vrtací byt důkladně zajištěn ve sklíčidle.

• Sklíčidlo pravidelně kontrolujte, zda nevykazuje známky opotřebení nebo poškození.

• Nikdy nestartujte příklepový nástroj, který ještě nebylo přiložen k obrobku (stěně, stropu, atd.).

• Když skončíte, odpojte příklepovou vrtačku od přívodu elektřiny a vyjměte rycí nebo vrtací byt ze stroje.

• Před výměnou rycího nebo vrtacího bitu vždy vrtací kladivo odpojte o přívodu elektřiny.

• Chraňte si oči i ostatní pracovníky před odletujícími částicemi a třískami. Noste přilbu! Postavte dělicí přepážky!

• Noste pracovní rukavice, abyste si nepohmoždili ani neodřeli prsty.

• Vibrace mohou poškodit ruku nebo paži. Expozice vibracím má být co nejkratší.

• Vždy veďte síťový kabel od zařízení směrem dozadu.

• Zařízení ukládejte na místo, které není přístupné dětem.

• Když vykonáváte práci, vždy zařízení držte oběma rukama a ujistěte se, že váš postoj je stabilní. 7 PŘED ZAHÁJENÍM PRÁCE

• Prohlédněte místo, na němž má být nástroj použit, zda tam nejsou skryté elektrické kabely nebo plynové či vodní trubky; použijte vyhledávač trubek.

• Před zapojením zařízení do sítě se ujistěte, že napětí sítě odpovídá údajům na výkonovém štítku.

7.1 Nasazování a výměna nástrojů (obr. 2)

Zařízení je vybaveno upínacím systémem SDS-max.

• Očistěte nástroje a namažte je před nasazením tenkou vrstvou maziva na stroje.

• Zatáhněte zpět upevňovací manžetu a přidržte ji.POWP3030 CS Copyright © 2022 VARO s t r á n k a | 6 www.varo.com

• Zatlačte nástroj očištěný od prachu co nejdále do držáku nástrojů a pootočte jím. Nástroj se automaticky zajistí.

• Zajištění zkontrolujte zatáhnutím za nástroj.

7.2 Odstranění nástroje SDS-max

Zatáhněte zpět upevňovací manžetu, přidržte ji a vytáhněte nástroj. Příslušenství může být po použití horké. Nedotýkejte se špičky příslušenství rukou! Příslušenství vždy snímejte s nasazenou rukavicí. 8 PROVOZ

8.1 Zapínání a vypínání

Když je napájecí kabel zapojen, bude kontrolka napájení svítit, dokud neodpojíte nástroj od elektrické sítě.

• Zapnutí: Stiskněte provozní vypínač (9).

• Vypnutí: Povolte provozní vypínač (9).

8.2 Nasazovací rukojeť (obr. 3)

Z bezpečnostních důvodů používejte příklepovou vrtačku jen s nasazenou rukojetí. Můžete si zachovávat bezpečnou polohu při práci tak, že si v případě potřeby nasazovací rukojeť otočíte. Povolte a otočte nasazovací rukojeť proti směru pohybu hodinových ručiček. Nasuňte smyčku na krček pouzdra nástroje a nasaďte rukojeť, potom nasazovací rukojeť utáhněte.

8.3 Ústrojí pro sběr prachu (obr. 4)

Před příklepovým vrtáním prováděným svisle nad hlavou přetáhněte přes vrtací bit ústrojí pro sběr prachu.

8.4 Přepínač mezi příklepovým / bezpříklepovým vrtáním

• Přepínač mezi příklepovým / bezpříklepovým vrtáním zapíná a vypíná funkce příklepového a bezpříklepového vrtání.

• Vpředu na přepínači mezi příklepovým / bezpříklepovým vrtáním je blokační knoflík, jehož stiskem předejdete jakékoliv nezmýšlené změně nastavení.

• Při přepínání mezi funkcemi se řiďte níže uvedenými pokyny:

Režim příklepového / bezpříklepového vrtání: Vrtejte do zdiva, betonu a přírodního kamene. Funkci příklepu nepoužívejte na keramické obkládačky a jiný materiál, který by nevydržel energii nárazů.

Příklepový režim: Vrtání do zdiva, betonu a přírodního kamene.

Otočení dláta: Nepracovní poloha používaná jen k otočení plochého dláta do požadované polohy.POWP3030 CS Copyright © 2022 VARO s t r á n k a | 7 www.varo.com Důležité! Při použití vrtacího kladiva potřebujete malý tlak. Přílišný tlak zbytečně zatíží motor. Pravidelně kontrolujte vrtací bity. Tupé vrtací bity nabruste nebo vyměňte.

Pozor! Než začnete na zařízení provádět jakoukoliv práci, odpojte je od sítě.

• Udržujte čisté větrací otvory stroje, abyste předešli přehřátí motoru.

• Pravidelně čistěte těleso stroje měkkou tkaninou, nejlépe po každém použití.

• Udržujte větrací otvory prosté prachu a nečistot.

• Jestliže nečistota nepovoluje, použijte měkkou tkaninu navlhčenou ve vodě s přídavkem mýdla. Nikdy nepoužívejte rozpouštědla, jakými je benzín, alkohol, čpavková voda atd. Tato rozpouštědla mohou poškodit plastové díly. 10 TECHNICKÉ ÚDAJE Jmenovité napětí 220-240 V Jmenovitý kmitočet 50 Hz Příkon 1050 W Otáčky 0-520 min

Vrtací výkon do betonu 38 mm Kadence 0-3780 min

Délka kabelu 4 m + zástrčka VDE 11 HLUČNOST Hodnoty hlukových emisí se měří podle příslušné normy. (K=3) Úroveň akustického tlaku LpA 94dB(A) Úroveň akustického výkonu LwA 107 dB(A) POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě noste individuální chránič sluchu. aw (Vibrace): 14,9 m/s² K = 1,5 m/s²

12 SERVISNÍ ODDĚLENÍ

• Poškozené vypínače je třeba nechat vyměnit v našem poprodejním servisním oddělení.

• Je-li poškozen spojovací kabel (nebo síťová zástrčka), je třeba jej nahradit speciálním spojovacím kabelem, který je k dispozici v našem servisním oddělení. Výměnu spojovacího kabelu by mělo provést naše servisní oddělení (viz poslední stránku) nebo kvalifikovaný specialista (kvalifikovaný elektrikář). 13 USKLADNĚNÍ

• Důkladně vyčistěte celý stroj i jeho příslušenství.

• Uložte jej mimo dosah dětí do stabilní a bezpečné polohy na chladném a suchém místě; vyhýbejte se příliš vysokým i příliš nízkým teplotám.POWP3030 CS Copyright © 2022 VARO s t r á n k a | 8 www.varo.com

• Chraňte jej před přímým slunečním svitem. Je-li to možné, uchovávejte jej v temnu.

• Neukládejte jej v plastikových pytlích, ve kterých by se hromadila vlhkost. 14 ZÁRUKA

• Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: akumulátorů, nabíječek, vadných dílů podléhajících běžnému opotřebení (například ložiska, kartáčky, kabely a zástrčky nebo příslušenství, například vrtáky, vrtací bity, pilové kotouče atd.); poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.

• Na poškození nebo závady vyplývající z nevhodného používání se záruka také nevztahuje.

• Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití stroje.

• Opravy může provádět pouze servisní středisko autorizované pro stroje Powerplus.

• Více informací můžete získat na čísle 00 32 3 292 92 90.

• Náklady na dopravu vždy nese zákazník, pokud není písemně dohodnuto jinak.

• Stejně tak nelze vznášet nárok na záruku v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.

• Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (ať jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů v návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není vyčerpávající.

• Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.

• Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.

• Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků atd.).

• Uschovejte si doklad o zakoupení, protože se jím prokazuje datum nákupu.

• Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.

15 ŽIVOTNÍ PROSTŘEDÍ

Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale proveďte to způsobem ekologicky bezpečným. Elektrický odpad se nesmí likvidovat jako součást domovního odpadu. Kde je to možné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u prodejce, kde a jak lze recyklovat.POWP3030 CS Copyright © 2022 VARO s t r á n k a | 9 www.varo.com

16 PROHLÁŠENÍ O SHODĚ

VARO – VIC. VAN ROMPUY N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že Výrobek: Vrtací Kladivo Výrobní značka: POWERplus Model: POWP3030 je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení. Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu): 2011/65/EU 2006/42/ES 2014/30/EU Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu): EN60745-1 : 2009 EN60745-2-6 : 2010

EN61000-3-3 : 2013 Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Níže podepsaný jedná jménem vedení společnosti, Philippe Vankerkhover Regulativní postupy - Manažer pro dohled nad řádným jednáním 10/12/2021, Lier - BelgiumPOWP3030 SK Copyright © 2022 VARO S t r a n a | 1 www.varo.com

6. Prepínač kladiva/vŕtačky

7. Zaisťovací gombík

Pred použitím si prečítajte návod.

• Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že vypínač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.

• Skontrolujte napätie (volt) vyznačené na výkonnostnom štítku.

• Na lokalizáciu skrytých elektrických vedení, vodovodných a plynových potrubí použite detektor vedenia. Nedotýkajte sa živých komponentov a vodičov.

• Na ochranu prstov pred zranením noste ochranné rukavice.

• Ak zariadenie používate na mieste so skrytými elektrickými vedeniami, plynovými a vodovodnými potrubiami, použite detektor.

• Pred pripojením do siete zabezpečte, aby napätie v sieti zodpovedalo údajom na výkonnostnom štítku.POWP3030 SK Copyright © 2022 VARO S t r a n a | 6 www.varo.com

7.1 Uchytenie a výmena nástrojov (obr. 2)

Zariadenie je vybavené upínacím systémom SDS-max.

• Pred upnutím nástroj vyčistite a namažte tenkou vrstvou strojového maziva.

• Odtiahnite upínaciu objímku a podržte.

• Zapnutie: Stlačte ovládacie tlačidlo (9).

8.4 Prepínač kladiva/ vŕtačky
