POWX1189 - Vrtačka PowerPlus - Bezplatný návod k obsluze

Značka	PowerPlus
Model	POWX1189
Typ produktu	Elektrická vrtačka s kabelem
Napájení	230 V ~ 50 Hz
Jmenovitý výkon	750 W
Otáčky naprázdno	0-3000 ot/min
Vrtací kapacita (ocel)	13 mm
Vrtací kapacita (dřevo)	35 mm
Sklíčidlo	Samosvorné sklíčidlo 1-13 mm
Počet rychlostí	2 (vpřed/vzad)
Příklepová funkce	Ano
Hmotnost	2,1 kg
Délka kabelu	3 m
Rozměry (D x Š x V)	28 x 8 x 22 cm
Hladina akustického tlaku (LpA)	88 dB(A)
Hladina akustického výkonu (LwA)	99 dB(A)
Vibrace (vrtání kovu)	12,5 m/s²
Třída ochrany	II (dvojitá izolace)
Hlavní funkce	Vrtání, šroubování, příklep
Údržba a čištění	Před čištěním odpojte; používejte suchý hadřík
Bezpečnost	Používejte ochranu sluchu a zraku
Náhradní díly	Uhlíky, sklíčidlo, spínač k dispozici
Opravitelnost	Odhadovaný index opravitelnosti: 8,2/10

Často kladené otázky - POWX1189 PowerPlus

Jak vyměnit sklíčidlo vrtačky PowerPlus POWX1189?

Pro výměnu sklíčidla odšroubujte středový šroub (levý závit) pomocí šroubováku, poté odšroubujte sklíčidlo proti směru hodinových ručiček. Pro nové sklíčidlo použijte imbusový klíč.

Jaký je výkon vrtačky POWX1189?

Vrtačka PowerPlus POWX1189 má výkon 750 W, což je dostatečné pro vrtání oceli a dřeva.

Má vrtačka POWX1189 příklepovou funkci?

Ano, je vybavena příklepovým režimem pro vrtání do zdiva.

Jak obrátit směr otáčení?

Použijte přepínač vpřed/vzad umístěný nad spouští. Posuňte jej doleva pro chod vzad, doprava pro chod vpřed.

Jaká je maximální vrtací kapacita v oceli?

Vrtací kapacita v oceli je 13 mm.

Jak nastavit rychlost?

Rychlost je plynule regulovatelná tlakem na spoušť. Pro vrtání tvrdých materiálů použijte vysokou rychlost; pro šroubování nízkou rychlost.

Mohu použít vrtačku pro šroubování?

Ano, má nastavení krouticího momentu (kroužek momentu) pro šroubování bez poškození hlav šroubů.

Jak udržovat vrtačku POWX1189?

Pravidelně čistěte ventilační otvory štětcem. Vyměňte opotřebované uhlíky. V případě potřeby namažte sklíčidlo.

Jaké příslušenství je kompatibilní?

Všechny vrtáky a bity s válcovou stopkou o průměru 1 až 13 mm jsou kompatibilní (samosvorné sklíčidlo).

Je vrtačka dodávána s klíčem na sklíčidlo?

Ne, sklíčidlo je samosvorné: utahuje se ručně. K demontáži lze použít klíč s kolíky.

NÁVOD K OBSLUZE POWX1189 PowerPlus

5.3 Osobna sigurnost

1 POUŽITÍ....3
2 POPIS (FIG. A)....3
3 SEZNAM OBSAHU BALENÍ......3
4 SYMBOLY 4
5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE 4
5.1 Pracovní oblast....4
5.2 Elektrická bezpečnost 4
5.3 Osobní bezpečnost....5
5.4 Používání elektrických nástrojů a péče o ně......5
5.5 Servis....5
6 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO PŘÍKLEPOVÉ VRTAČKY....6
7 PŘED ZAHÁJENÍM PRÁCE 6
7.1 Nasazování a výměna nástrojů (obr. 1)....6
7.2 Odstranění nástroje SDS-max....7
8 PROVOZ....7
8.1 Zapínání a vypínání....7
8.2 Variabilní rychlost....7
8.3 Nasazovací rukojet' (obr. 2)....7
8.3.1 Boční rukojeť....7
8.3.2 D-rukojet 7
8.4 Použití....7
8.5 Přepínač mezi příklepovým / bezpříklepovým vrtáním....8
9 ČIŠTĚNÍ A ÚDRŽBA....8
9.1 Čištění 8
9.2 Uhíkové kartáče....8
10 TECHNICKÁ DATA....8
11 HLUČNOST....9
12 SERVISNÍ ODDĚLENÍ 9

POWERPLUS® HIGH QUALITY TOOLS

POWX1189 CS

13 USKLADNĚNÍ 9
14 ZÁRUKA....9
15 ŽIVOTNÍ PROSTŘEDÍ......10
16 PROHLÁŠENÍ O SHODĚ....10

VRTACÍ KLADIVO / BOURACÍ KLADIVO 1700W POWX1189

1 POUŽITÍ

Kladivo lze použit pro vrtání a sekání do kamene a betonu. Nástroj není určen ke komerčnímu využití.

UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tuto příručku a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny.

2 POPIS (FIG. A)

1. Držák vrtáku/sekáče
2. Upevňovací objímka
3. Zámek D-rukojeti
4. D-rukojet'
5. Přídavná rukojeť
6. Volič režimu

7. Zadní rukojet'

8. Přívodní kabel

9. Vypínač
10. Připojovací bod pomocné rukojeti
11. Elektrická kontrolka
12. Indikátor opotřebení
13. Číselník regulace otáček
14. jisticí tlačítko

3 SEZNAM OBSAHU BALENÍ

• Odstraňte veškeré balicí materiály
• Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny)
• Zkontrolujte úplnost obsahu obalu.
• Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.
• Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu.

VAROVÁNÍ Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!

V černém kufru na kolečkách Včetně:

• Vrták ∅22 x 320mm
• SDS shrotem, dláta: 350 mm
• SDS ploché dláta: 25 x 350 mm

- Tuková maznice

- Pomocná rukojeť

Jestliže shledáte chybějící nebo poškozené díly, obrat'te se na svého obchodníka.

4 SYMBOLY

V této příručce a/nebo na stroji se používají následující symboly:

	Před použitím si přečtěte příručku.		V souladu se základními požadavky Evropských směrnic.
	Stroj třídy II — Dvojitá izolace — Nepotřebujete uzemněnou zástrčku.		Noste ochranné brýle.

5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE

Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru a/nebo vážnému úrazu. Uschovejte si veškerá upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na akumulátor.

5.1 Pracovní oblast

• Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.
• Neprovozujte elektrické nástroje v potenciálně výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo výpary zapálit.
• Při práci s elektrickým nástrojem udržujte děti a okolostojící osoby opodál. Mohou odvést vaši pozornost a ztratíte kontrolu nad nástrojem.

5.2 Elektrická bezpečnost

Vždy kontrolujte, zda přiváděné napětí odpovídá napětí uvedenému na typovém štítku.

• Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými nástroji nepoužívejte nikdy rozvodné zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek.
• Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné.
• Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem.
• S kabelem zacházejte opatrně. Nikdy nástroj nenoste nebo netahejte na kabelu a nevytahujete zástrčku ze zásuvky tahem za kabel. Šňúru chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem.
• Při práci s elektrickým nástrojem pod širým nebem používejte prodlužovací kabel vhodnýk vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení elektrickým proudem.
• Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, použijte zdroj proudu chráněný spínačem proti zbytkovému proudu (RCD). Použití RCD zmenšuje riziko zasažení elektrickým proudem.

5.3 Osobní bezpečnost

• Při práci s elektrickým nástrojem bud'te pozorní, sledujte, co děláte, a říd'te se zdravým rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění.
• Používejte bezpečnostní vybavení. Vždy si chraňte zrak. Bezpečnostní vybavení, jakým je protiprašný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použijie, kdykoliv to okolnosti vyžadují, omezuie osobní zranění.
• Vyhýbejte se nahodilému spuštění. Před zasunutím zástrčky do zásuvky se ubezpečte, že je vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.
• Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického nástroje může způsobit úraz.
• Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. To vám umožní mít nástroj pod lepší kontrolou v neočekávaných situacích.
• Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachvítit v pohybujících se dílech.
• Jsou-li k dispozici mechanismy umožňující odvod a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná prachem.

5.4 Používání elektrických nástrojů a péče o ně

• Neočekávejte od elektrického nástroje, co nemůže splnit. Používejte elektrický nástroj vhodný pro váš účel. Elektrický nástroj vykoná svůj úkol lépe a bezpečněji, použije-li se tempem, pro které byl zkonstruován.
• Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.
• Před prováděním jakýchkoliv změn, výměnou příslušenství nebo ukládáním elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje.
• Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a nedovolte s nimi pracovat osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny. Elektrické nástroje isou, v rukách neškolených uživatelů nebezpečné.
• Provádějte údržbu elektrických nástrojů. Kontrolujte, zda nejsou pohyblivé díly nesprávně seřízené nebo zadřené, zda nejsou prasklé a zda na nich není patrné nic, co by se mohlo dotknout provozu elektrického nástroje. Při poškození dejte elektrický nástroj před použitím opravit. Mnoho nehod způsobují právě nedostatečně udržované elektrické nástroje.
• Rezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že by se řádně udržované rezné nástroje s ostrými břity někde zadrhly, a proto se ostré nástroje snáze ovládaií.
• Používejte elektrický nástroj, příslušenství a nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nástroje způsobem jiným, než pro který je určen, může vytvořit potenciálně nebezpečnou situaci.

5.5 Servis

- Servisní práce na elektrickém nástroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak si zajistíte, že nástroj bude i nadále bezpečný.

6 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO PŘÍKLEPOVÉ VRTAČKY

■ Zkontrolujte napětí (voltáž) uvedené na výkonovém štítku stroje.
- Budete-li používat kabelové bubny, vždy odviňte z bubnu všechen kabel. Minimální průřez vodiče: 1,0 mm².
- Budete-li používat elektrickou příklepovou vrtačku ve venkovním prostoru, připojte ve správném pracovním pořádku prodlužovací kabel typu H07RN-F 3G o průměru 1,5 mm² a zástrčky odolné proti vlhkosti.
- Ujistěte se, že při vrtání z volné ruky stojíte na žebříku nebo lešení pevně.
- Používejte detektor elektrického vedení, abyste lokalizovali elektrická, vodní nebo plynová vedení skrytá ve stěnách. Vyhýbejte se dotyku dílů nebo vodičů, které jsou pod proudem.
- Na ochranu sluchu noste klapky na uši. Ztráta sluchu může být postupný proces!
- Při pracích, při nichž vzniká prach, noste ochranné brýle a používejte ochrannou masku.
- Nepoužívejte zařízení v oblastech, kde jsou výpary a hořlavé kapaliny.
- Pred čištěním stroje nebo prováděním změn na stroji vždy vytáhněte zástrčku ze zásuvky.
- Přívodní kabel chraňte před poškozením. Olej a kyselina mohou kabel poškodit.

- Nikdy stroj nepřetěžujte.

Všechny obrobky dostatečně dobře připevňujte.

- Důležité! Je zásadní důležitosti řídit se všemi místními bezpečnostními pokyny upravujícími instalaci, provoz a údržbu.

- Rycí a vrtací bity mohou být náhodně vymrštěny ze stroje a způsobit vážný úraz:

- Před zahájením práce vždy zkontrolujte, že je rycí či vrtací byt důkladně zajištěn ve sklíčidle.

- Sklíčidlo pravidelně kontrolujte, zda nevykazuje známky opotřebení nebo poškození.

- Nikdy nestartujte příklepový nástroj, který ještě nebylo přiložen k obrobku (stěně, stropu, atd.).

- Když skončíte, odpojte príklepovou vrtačku od prívodu elektriny a vyjměte rycí nebo vrtací byt ze stroje.

- Před výměnou rycího nebo vrtacího bitu vždy vrtací kladivo odpojte o přívodu elektriny.

- Chraňte si oči i ostatní pracovníky před odletujícími částicemi a třískami. Noste přilbu! Postavte dělicí přepážky!

- Noste pracovní rukavice, abyste si nepohmoždili ani neodřeli prsty.

- Vibrace mohou poškodit ruku nebo paži. Expozice vibracím má být co nejkratší.

Vždy vedte síťový kabel od zařízení směrem dozadu.

- Zařízení ukládejte na místo, které není přístupné dětem.

- Když vykonáváte práci, vždy zařízení držte oběma rukama a ujistěte se, že váš postoj je stabilní.

7 PŘED ZAHÁJENÍM PRÁCE

• Prohlédněte místo, na němž má být nástroj použit, zda tam nejsou skryté elektrické kabely nebo plynové či vodní trubky; použijte vyhledávač trubek.
• Před zapojením zařízení do sítě se ujistěte, že napětí sítě odpovídá údajům na výkonovém štítku.
• Zkontrolujte, zda se hlavní vypínač nachází v poloze OFF (vypnuto). Je-li zástrčka připojena k síti, zatímco je síťový vypínač v poloze ON, spustí se elektrický nástroj okamžitě, což může způsobit vážný úraz.
  Když se pracovní oblast vzdálí od napájecího zdroje, použijte prodlužovací kabel dostatečné tloušťky a jmenovité kapacity. Prodlužovací šňůra by měla být co nejkratší.

7.1 Nasazování a výměna nástrojů (obr. 1)

Zařízení je vybaveno upínacím systémem SDS-max.

- Očistěte nástroje a namažte je před nasazením tenkou vrstvou maziva na stroje.

Zatáhněte zpět upevňovací manžetu a přidržte ji.

• Zatlačte nástroj očištěný od prachu co nejdále do držáku nástrojů a pootočte jím. Nástroj se automaticky zajistí.
  ■ Zajištění zkontrolujte zatáhnutím za nástroj.

7.2 Odstranění nástroje SDS-max

Zatáhněte zpět upevňovací manžetu, přidržte ji a vytáhněte nástroj.

Příslušenství může být po použití horké. Nedotýkejte se špičky příslušenství rukou! Příslušenství vždy snímejte s nasazenou rukavicí.

8 PROVOZ

8.1 Zapínání a vypínání

- Zapnutí: Stiskněte provozní vypínač (9).

■ Vypnutí: Povolte provozní vypínač (9).

Pro nepřetržitý provoz stačí stisknout jisticí knoflík (14) na levé straně rukojeti. Jisticí knoflík lze uvolnit opakovaným stiskem spínače spouště.

8.2 Variabilní rychlost

Rychlost lze nastavit v rozmezí mezi min. a max. rychlostí otáčením regulátoru otáček (13) od 1 do 6.

Při nastavování regulátoru do rozmezí 1 až 6 rychlost roste. V rozmezí 6 až 1 stroj zpomaluje.

Vyberte správnou rychlost v závislosti na obrobku.

8.3 Nasazovací rukojet' (obr. 2)

Z bezpečnostních důvodů používejte příklepovou vrtačku jen s nasazenou rukojetí.

Můžete si zachovávat bezpečnou polohu při práci tak, že si v případě potřeby nasazovací rukojeť otočíte.

8.3.1 Boční rukojeť

Přídavnou rukojeť lze připevnit do dvou různých montážních otvorů: levého a pravého. Sestavu přídavné rukojeti odstraňte v opačném směru.

8.3.2 D-rukojet'

■ Uvolnění: Otočte fixační kloub (3) doleva.
Nyní může být rukojeť otočena na požadovanou polohu.
- Utáhněte fixační kloub (3) znovu, otočením doprava.

8.4 Použití

■ Nastavte volič režimu (6) do režimu kladivo
- Po umístění hrotu nástroje na betonový povrch nástroj zapněte (poloha ON).
- Využitím hmotnosti stroje a pevným držením vrtacího kladiva oběma rukama můžete účinně zvládnout následný zpětný ráz.

Po dlouhé době užívání se pouzdro válce zahřeje. Proto dávejte pozor, abyste si nepopálili ruce.

Nepoužívejte na stroj velký tlak. Kladivový mechanismus se aktivuje mírným tlakem na nástroj, když je dlátový břit ve styku s obrobekem.

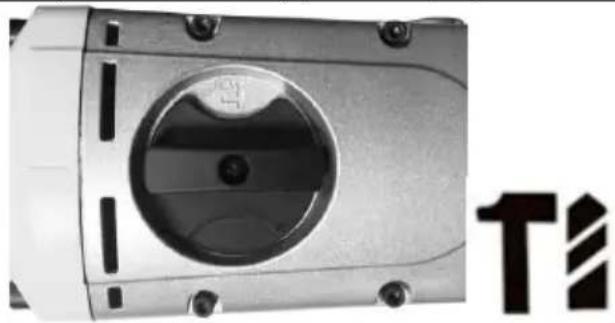

8.5 Přepínač mezi příklepovým / bezpříklepovým vrtáním

Přepínačem režimů (6) můžete přepínat funkce kladiva a vrtacího kladiva.

	Režim příklepového / bezpříklepového vrtání:Vrtejte do zdiva, betonu a přírodního kamene.Funkci příklepu nepoužívejte na keramické obkládačky a jiný materiál, který by nevydržel energii nárazů.
	Příklepový režim:Vrtání do zdiva, betonu a přírodního kamene.

9 ČIŠTĚNÍ A ÚDRŽBA

Pozor !Před jakoukoliv manipulací vždy odpojte přístroj z el.zásuvky.

9.1 Čištění

K zajištění ochrany přístroje proti přetížení udržujte větrací otvory čisté.
- Pravidelně čistěte přístroj jemným hadříkem, nejlépe po každém použití.
■ Zamezte znečištění větracích otvorů prachem a špínou.
- Pokud se špína nevyčistí, použijte na pozdější vyčištění navlhčený hadřík a mýdlovou vodu..

Nepoužívejte k čištění benzín, alkohol a další čistidla. Hrozí poničení plastikových částí výrobku.

9.2 Uhíkové kartáče.

Přístroj je vybaven elektronickým systémem opotřebení. Jakmile musí být kartáče vyměněny, světelný indikátor (12) svítí červeně. (zelený=OK)

10 TECHNICKÁ DATA

POWX1189
Napětí	230-240V – 50Hz
Příkon	1700 W
Otáčky bez zátěže	160 -320 min ^-1
Počet úderů (údery / min)	950-1900 ipm
Síla úderu	27 Joule
Vrtací výkon do betonu	50 mm

11 HLUČNOST

Hodnoty hlukových emisí se měří podle příslušné normy. (K=3)

Úroveň akustického tlaku LpA

94 dB(A)

Úroveň akustického výkonu LwA

108 dB(A)

POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě noste individuální chránič sluchu.

aw (Vibrace):

19,2 m/s²

K = 1,5 ~m / s^2

12 SERVISNÍ ODDĚLENÍ

• Poškozené vypínače je třeba nechat vyměnit v našem poprodejním servisním oddělení.
• Je-li poškozen spojovací kabel (nebo síťová zástrčka), je třeba jej nahradit speciálním spojovacím kabelem, který je k dispozici v našem servisním oddělení. Výměnu spojovacího kabelu musí provést naše servisní oddělení (viz poslední stránku) nebo kvalifikovaná osoba (kvalifikovaný elektrikář).

13 USKLADNĚNÍ

Důkladně očistěte celý přístroj a jeho komponenty.
- Skladovat mimo dosah dětí ve stabilní a bezpečné poloze na chladném a suchém místě.Vyhněte se příliš vysokým a příliš nízkým teplotám.
- Chraňte před přímým slunečním zářením. Pokud je to možné, uchovávejte na tmavém místě.
■ Neuchovávejte v plastikových sáčcích.

14 ZÁRUKA

• Na tento výrobek se vztahuje záruční doba 36 měsíců platná od data jeho zakoupení prvním uživatelem.
• Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: baterií, nabíječek, vadných dílů podléhajících běžnému opotřebení, jakými jsou ložiska, kartáčky, kabely a zástrčky, nebo příslušenství, jakým jsou vrtáky, vrtací bity, pilové kotouče atd.; poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.
• Poškození a / nebo závady vyplývající z nevhodného používání také nespadají do záručních ustanovení.
• Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití nástroje.
• Opravy může provádět pouze servisní středisko autorizované pro nástroje Powerplus.
  ■ Více informací můžete vždy získat na čísle 00 32 3 292 92 90.
• Dopravní náklady vždy nese zákazník, pokud není písemně dohodnuto jinak.
• Stejně tak nelze vznášet nárok ze záruky v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.
• Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přilišného zaprášení, úmyslného poškození (at’jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů z návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není omezující.
• Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.

• Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.

• Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků, atd.).

• Uschovejte si doklad o zakoupení, neboť se jím prokazuje datum nákupu.
• Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.

15 ŽIVOTNÍ PROSTŘEDÍ

Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale provedte to způsobem ekologicky bezpečným.

Elektrický odpad se nesmí likvidovat jako součást domovního odpadu. Kde je to možné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u prodejce, kde a jak lze recyklovat.

16 PROHLÁŠENÍ O SHODĚ

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje že,

výrobek : Vrtací Kladivo / Bourací Kladivo 1700W

značka : POWERplus

model : POWX1189

je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.

Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):

2011/65/EU

2006/42/ES

2004/108/ES

2000/14/ES Annex V LwA 105dB(A) / 105dB(A)

Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):

EN60745-1 : 2009

EN60745-2-6:2010

EN55014-1:2006

EN55014-2:1997

EN61000-3-2:2006

EN61000-3-3:2013

Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Níže podepsaný jedná jménem vedení společnosti,

Philippe Vankerkhove

Regulativní postupy - Manažer pro dohled nad řádným jednáním

Datum: 13/02/2015

1 POUŽITIE 3
2 POPIS (OBR. A)....3
3 PACKAGE CONTENT LIST....3
4 SYMBOLY 3
5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE....4
5.1 Pracovná plocha....4
5.2 Elektrická bezpečnost'......4
5.3 Osobná bezpečnost......4
5.4 Používanie elektrického náradia a starostlivost' oň....5
5.5 Servis....5
6 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE VŘTACIE KLADIVÁ 5
7 PRED ZAČATÍM PRÁCE....6
7.1 Uchytenie a výmena nástrojov (obr. 1)....6
7.2 Vybratie nástroja SDS-max....6
8 PREVÁDZKA....7
8.1 Zapnutie / vypnutie ....7
8.2 Menitel'ná rýchlost'....7
8.3 Prídavná rukovát' (obr. 2)....7
8.3.1 Bočná rukovát....7
8.3.2 D-rukovät....7
8.4 Používanie....7
8.5 Prepínač kladiva/ vřtačky 7
9 ČISTENIE A ÚDRŽBA 8
9.1 Čistenie....8
9.2 Uhlíkové kefky....8
10 TECHNICKÉ ÚDAJE......8
11 HLUK....8
12 SERVISNÉ ODDELENIE....9

POWERPLUS® HIGH QUALITY TOOLS

POWX1189 SK

13 USKLADNENIE....9
14 ZÁRUKA....9
15 ŽIVOTNÉ PROSTREDIE....10
16 VYHLÁSENIE O ZHODE 10

VRTACIE KLADIVO / BÚRACIE KLADIVO 1700W POWX1189

1 POUŽITIE

• Vrták ∅22 x 320mm
• SDS sekáče špicatý: 350 mm

• SDS sekáče plochý: 25 x 350 mm

• Tuková mastenica

• Pomocná rukovät'

5.2 Elektrická bezpečnost'

5.3 Osobná bezpečnost'

5.4 Používanie elektrického náradia a starostlivost' oň

- Na ochranu prstov pred zranením noste ochranné rukavice.

■ Sietový kábel vedte vždy zozadu zariadenia.

Zariadenie je vybavené upínacím systémom SDS-max.

Odtiahnite upínaciu objímku podržte a vyberte nástroj.

■ Zapnutie: Stlačte ovládacie tlačidlo (9).
■ Vypnutie: Uvol'nite ovládacie tlačidlo (9).

8.5 Prepínač kladiva/ vítačky

Prepínač režimov (6) dokáže prepínat' funkciu kladiva a kladiva/vrtačky.

Hladina akustického tlaku LpA 94 dB(A)

Hladina akustického výkonu LwA 108 dB(A)

POZOR! Ak akustický tlak prekročí úroveň 85 dB(A), používajte chrániče sluchu.

aw (Vibrácie):

19,2 m/s²

K = 1,5 ~m / s^2

12 SERVISNÉ ODDELENIE

obchodná známka : POWERplus

model : POWX1189
