POWP3030 - Bormașină PowerPlus - Manual de utilizare gratuit

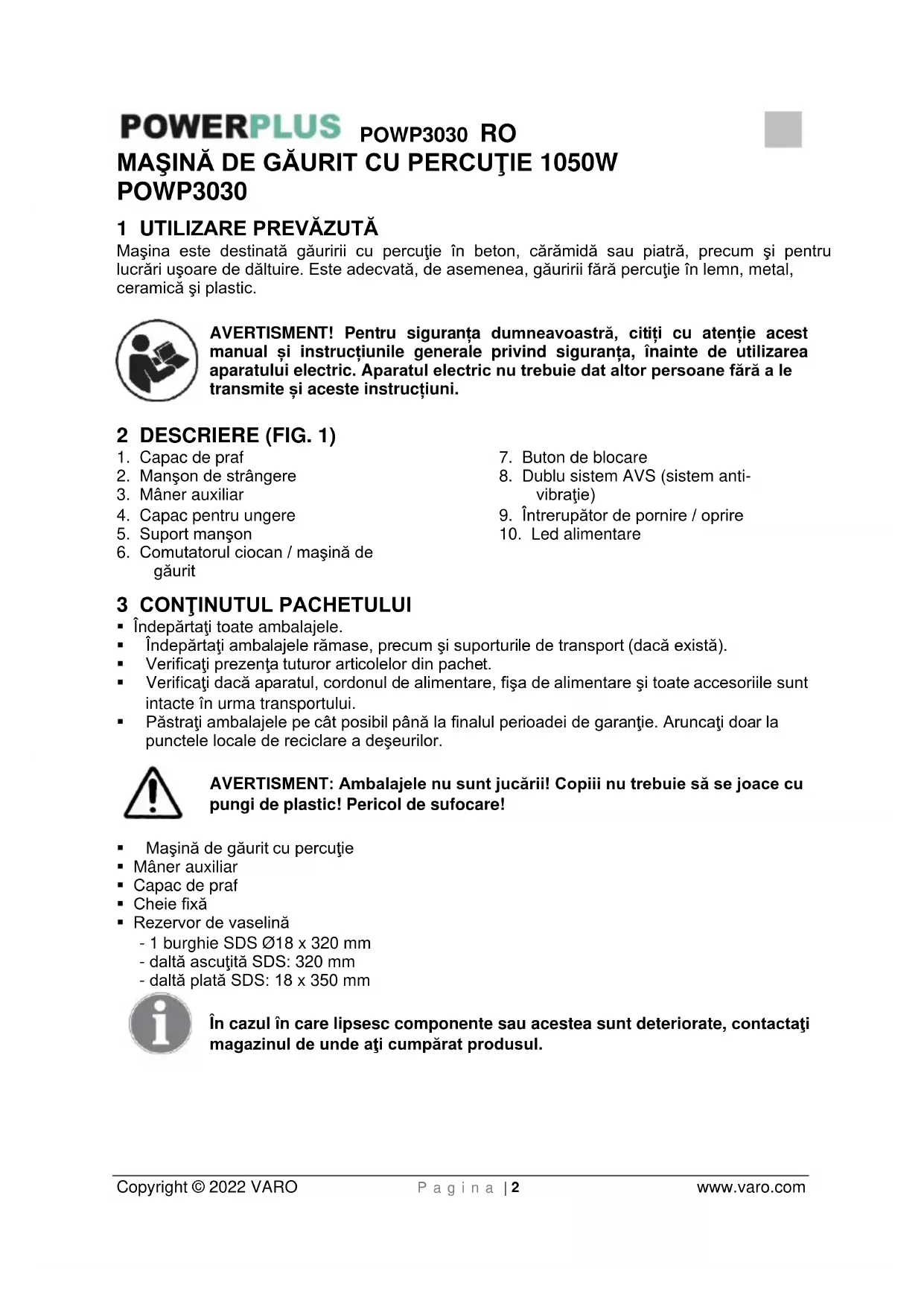

MANUAL DE UTILIZARE POWP3030 PowerPlus

5.4 Folosirea şi întreţinerea aparatului electric ............................................................. 4

Maşina este destinată găuririi cu percuţie în beton, cărămidă sau piatră, precum şi pentru lucrări uşoare de dăltuire. Este adecvată, de asemenea, găuririi fără percuţie în lemn, metal, ceramică şi plastic. AVERTISMENT! Pentru siguranța dumneavoastră, citiți cu atenție acest manual și instrucțiunile generale privind siguranța, înainte de utilizarea aparatului electric. Aparatul electric nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni. 2 DESCRIERE (FIG. 1)

4. Capac pentru ungere

6. Comutatorul ciocan / maşină de

9. Întrerupător de pornire / oprire

• Îndepărtaţi toate ambalajele.

• Îndepărtaţi ambalajele rămase, precum şi suporturile de transport (dacă există).

• Verificaţi prezenţa tuturor articolelor din pachet.

• Verificaţi dacă aparatul, cordonul de alimentare, fişa de alimentare şi toate accesoriile sunt intacte în urma transportului.

• Păstraţi ambalajele pe cât posibil până la finalul perioadei de garanţie. Aruncaţi doar la punctele locale de reciclare a deşeurilor. AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare!

• Maşină de găurit cu percuţie

• Rezervor de vaselină - 1 burghie SDS Ø18 x 320 mm - daltă ascuţită SDS: 320 mm - daltă plată SDS: 18 x 350 mm În cazul în care lipsesc componente sau acestea sunt deteriorate, contactaţi magazinul de unde aţi cumpărat produsul.POWP3030 RO Copyright © 2022 VARO P a g i n a | 3 www.varo.com 4 SIMBOLURI În acest manual și sau pe mașină se folosesc următoarele simboluri:

Semnifică risc de rănire sau de deteriorare a aparatului.

Citiți manualul înainte de utilizare.

În conformitate cu standardele esențiale de siguranță ale Directivelor europene aplicabile.

Clasa II - Aparatul este dublu izolat; Firele de împământare nu sunt prin urmare necesare.

Purtaţi întotdeauna ochelari de protecţie.

Purtați mănuși de protecție.

5 AVERTISMENTE GENERALE DE SIGURANŢĂ PRIVIND

APARATELE ELECTRICE Citiţi toate avertismentele de siguranţă şi toate instrucţiunile. Nerespectarea tuturor avertismentelor şi a instrucţiunilor poate duce la electrocutare, incendiu şi / sau rănirea gravă. Păstraţi toate avertismentele şi instrucţiunile pentru consultare ulterioară. Termenul "aparat electric" folosit în cadrul avertismentelor se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât şi la aparatul alimentat cu baterii (fără fir).

• Spaţiul de lucru trebuie să fie curat şi bine iluminat. Spaţiile aglomerate şi întunecate favorizează accidentele.

• Nu utilizaţi aparatele în spaţii cu atmosferă explozivă, cum ar fi în prezenţa lichidelor inflamabile, gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.

• Atunci când lucraţi cu aparatul electric, nu lăsaţi copiii şi alţi privitori să se apropie de spaţiul de lucru. Distragerea atenţiei vă poate face să pierdeţi controlul aparatului.

5.2 Siguranţa electrică

Verificaţi întotdeauna dacă alimentarea de la reţea corespunde cu tensiunea de pe plăcuţa indicatoare a caracteristicilor.

• Ştecărele aparatului electric trebuie să se potrivească la priză. Nu modificaţi în niciun fel ştecărul. Nu folosiţi niciun fel de fişe de adaptare pentru aparatele electrice cu împământare. Ştecărele şi prizele nemodificate reduc riscul de electrocutare mortală.

• Evitaţi contactul cu suprafeţe împământate sau legate la masă, cum ar fi ţevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.

• Nu expuneţi aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală creşte în cazul în care apa pătrunde în interiorul aparatului electric.

• Nu deterioraţi cablul. Nu folosiţi niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstraţi cablul ferit de căldură, ulei, margini ascuţite sau piese în mişcare. Cablurile deteriorate sau încâlcite cresc riscul de electrocutare.POWP3030 RO Copyright © 2022 VARO P a g i n a | 4 www.varo.com

• Când aparatul funcţionează în exterior, folosiţi un prelungitor adecvat folosirii în exterior. Folosirea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare.

• Dacă trebuie folosit aparatul în medii umede, folosiţi un o priză protejată cu disjunctor bipolar. Folosirea unui disjunctor bipolar reduce riscul de electrocutare.

5.3 Siguranţa personală

• Aveţi grijă la ce lucraţi şi folosiţi-vă simţul practic atunci când lucraţi cu aparatul electric. Nu folosiţi un aparat electric atunci când sunteţi obosit sau sub influenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul lucrului cu aparatul electric poate duce la rănirea gravă.

• Folosiţi echipament de siguranţă. Purtaţi întotdeauna elemente de protecţie pentru ochi. Echipamentul de siguranţă cum ar fi masca de praf, încălţămintea de siguranţă împotriva alunecării, casca dură sau protecţiile auditive folosite indiferent de condiţii reduc rănirile.

• Evitaţi pornirea accidentală. Asiguraţi-vă că întrerupătorul se află în poziţia deconectat înainte de a băga în priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziţia de pornire favorizează accidentele.

• Îndepărtaţi orice sculă de reglare sau cheie de piuliţe înainte de a porni aparatul electric. O cheie de piuliţe sau altă cheie lăsată prinsă de o piesă rotativă a aparatului electric poate duce la rănire.

• Nu vă întindeţi. Menţineţi permanent un sprijin şi un echilibru corespunzător pe picioare. Acest lucru permite un control mai bun al aparatului electric în situaţii neprevăzute.

• Îmbrăcaţi-vă corespunzător. Nu purtaţi haine largi sau bijuterii. Ţineţi părul, hainele sau mănuşile departe de părţile în mişcare. Hainele largi, bijuteriile sau părul lung pot fi prinse de părţile în mişcare.

• Dacă v-au fost furnizate dispozitive pentru conectarea de utilaje de extragere şi colectare a prafului, asiguraţi-vă că sunt conectate şi folosite corect. Folosirea acestor dispozitive poate reduce riscurile asociate intrării în contact cu praful.

5.4 Folosirea şi întreţinerea aparatului electric

• Nu suprasolicitaţi aparatul electric. Folosiţi aparatul electric conform destinaţiei sale. Folosirea în mod corespunzător a aparatului electric vă va realiza mai bine şi mai sigur sarcina la parametrii pentru care a fost conceput.

• Nu folosiţi aparatul dacă întrerupătorul nu îl porneşte sau opreşte. Orice aparat care nu poate fi controlat din întrerupător este periculos şi trebuie reparat.

• Deconectaţi fişa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriile sau de a depozita aparatul. Astfel de măsuri de prevenire reduc riscul de a porni accidental aparatul electric.

• Depozitaţi aparatul departe de îndemâna copiilor şi nu permiteţi persoanelor nefamiliarizate cu acesta sau cu instrucţiunile sale să lucreze cu aparatul. Aparatele sunt periculoase dacă sunt folosite de persoane neinstruite.

• Întreţineţi aparatele. Verificaţi alinierea sau prinderea părţilor în mişcare, crăparea pieselor sau orice altă stare ce poate afecta funcţionarea aparatului. Dacă este deteriorat, reparaţi aparatul înainte de a-l folosi. Multe accidente sunt cauzate de aparate întreţinute necorespunzător.

• Păstraţi piesele de tăiere ascuţite şi curate. Sculele aşchietoare întreţinute corespunzător, având lamele de tăiere ascuţite, se blochează mai greu şi sunt mai uşor de controlat.

• Folosiţi aparatul, accesoriile şi lamele etc. în conformitate cu aceste instrucţiuni şi în modul destinat utilizării specifice a acestui aparat, luând în calcul condiţiile de lucru şi operaţiunile care trebuie efectuate. Folosirea aparatului electric pentru operaţiuni diferite de cele pentru care a fost conceput poate duce la situaţii periculoase.

• Reparaţi aparatul la un tehnician autorizat, folosind doar piese de schimb identice. Astfel, se va păstra siguranţa în funcţionare a aparatului.POWP3030 RO Copyright © 2022 VARO P a g i n a | 5 www.varo.com

• Verificaţi tensiunea (volt) marcată pe plăcuţa indicatoare a caracteristicilor.

• Dacă folosiţi tamburi de cablu, desfăşuraţi tot cablul de pe tambur. Secţiunea transversală minimă a conductorului: 1,0 mm².

• Când utilizaţi maşina electrică de găurit în aer liber, conectaţi la sursa de alimentare cu un cablu prelungitor de tipul H07RN-F 3G 1,5 mm² şi cu fişe protejate contra ploii, în ordinea de lucru corectă.

• Asiguraţi-vă că mergeţi pe scări mobile şi eşafodaje de schelărie atunci când efectuaţi lucrări de perforare (ţinând aparatul cu 2 mâini).

• Folosiţi un detector de conducte pentru a localiza conductele din pereţii cu conducte îngropate electrice, de gaz sau de apă. Evitaţi atingerea componentelor sub tensiune sau a conductorilor.

• Purtaţi protecţii auditive pentru a vă proteja auzul. Pierderea auzului poate fi graduală!

• Purtaţi ochelari şi o mască de praf la operaţiile generatoare de praf.

• Nu folosiţi aparatul în zone cu vapori sau lichide inflamabile.

• Scoateţi întotdeauna din priză înainte de a curăţa sau de a face modificări la aparat.

• Feriţi cablul de alimentare de deteriorare. Uleiul şi acidul pot deteriora cablul.

• Nu suprasolicitaţi aparatul.

• Asiguraţi suficient toate piesele de prelucrat.

• Important! Este imperativ să se respecte toate reglementările naţionale de siguranţă privind instalarea, operarea şi întreţinerea.

• Tăişurile de daltă şi burghiele pot fi proiectate accidental afară din aparat şi pot provoca rănirea gravă:

• Înainte de a începe lucrul, verificaţi întotdeauna dacă dalta sau burghiul sunt bine fixate în mandrină.

• Verificaţi cu regularitate mandrina pentru a observa eventualele semne de uzură sau de deteriorare.

• Nu porniţi niciodată o maşină de găurit înainte de a o împinge în locul de lucru (perete, plafon, etc.)

• După ce aţi terminat, scoateţi maşina de găurit din priză şi scoateţi dalta sau burghiul din aparat.

• Scoateţi întotdeauna maşina de găurit din priză înainte de a schimba o daltă sau un burghiu.

• Protejaţi-vă ochii şi pe ceilalţi lucrători de particulele şi fragmentele proiectate. Purtaţi o cască de protecţie! Instalaţi pereţi despărţitori!

• Purtaţi mănuşi de lucru pentru a vă proteja degetele de strivire şi zgâriere.

• Vibraţiile pot afecta sistemul mână-braţ. Expuneţi-vă cât mai puţin la vibraţii.

• Lăsaţi întotdeauna în spatele aparatului cablul de alimentare

• Depozitaţi aparatul în locuri inaccesibile copiilor.

• În timpul lucrului, ţineţi întotdeauna aparatul cu ambele mâini şi asiguraţi-vă că aveţi o poziţie verticală stabilă.

7 ÎNAINTE DE A ÎNCEPE LUCRUL

• Cu ajutorul unui dispozitiv adecvat de descoperire, examinaţi locul în care va fi folosit aparatul să nu existe cabluri electrice ascunse, conducte de apă şi de gaz.

• Înainte de a-l conecta la alimentarea electrică, asiguraţi-vă că tensiunea reţelei corespunde cu detaliile de pe plăcuţa indicatoare a caracteristicilor.POWP3030 RO Copyright © 2022 VARO P a g i n a | 6 www.varo.com

7.1 Montarea şi schimbarea uneltelor (Fig. 2)

Aparatul este echipat cu un sistem de prindere SDS-max.

• Curăţaţi uneltele şi ungeţi-le cu un strat subţire de unsoare de maşină înaintea montării.

• Trageţi înapoi manşonul de strângere şi ţineţi.

• Împingeţi şi rotiţi unealta fără praf în mandrină cât merge. Unealta se va bloca automat.

• Verificaţi dacă s-a blocat, trăgând de unealtă.

7.2 Scoaterea uneltei SDS-max

Trageţi înapoi manşonul de strângere, ţineţi şi scoateţi unealta. După utilizare, accesoriile pot fi fierbinţi. Nu atingeţi cu mâna vârful accesoriului! Utilizaţi întotdeauna mănuşi de protecţie pentru a demonta accesoriul.

8.1 Pornirea şi oprirea

Când cordonul de alimentare este conectat la priză, lampa de alimentare va lumina până la deconectarea aparatului de la curentul electric.

• Pornire: Apăsaţi comutatorul de acţionare (9).

• Oprire: Apăsaţi comutatorul de acţionare (9).

8.2 Punctul de prindere pentru mâner (Fig. 3)

Din motive de siguranţă, folosiţi doar maşina de găurit cu percuţie cu punct de prindere pentru mâner. Veţi putea obţine o poziţie a corpului mai bună în timpul lucrului, rotind punctul de prindere pentru mâner. Slăbiţi şi rotiţi punctul de prindere pentru mâner în direcţia anti-orară: Glisaţi bucla pe gâtul aparatului şi poziţionaţi mânerul, apoi strângeţi punctul de prindere pentru mâner.

8.3 Dispozitivul de colectare a prafului (Fig. 4)

Înainte de a folosi maşina de găurit cu percuţie la lucrări pe verticală, la nivel deasupra capului, trageţi peste burghiu dispozitivul de colectare a prafului.

8.4 Comutatorul percuţie/găurire

• Comutatorul găurire/percuţie poate comuta între funcţiile de găurire, percuţie şi găurire/percuţie.

Mod percuţie/găurire: Găurire a zidăriei, betonului, pietrei naturale. Nu utilizaţi funcţia de percuţie pentru plăcile ceramice sau alte materiale care nu pot suporta energia impactului.

Mod percuţie: Găurire a zidăriei, betonului, pietrei naturale.POWP3030 RO Copyright © 2022 VARO P a g i n a | 7 www.varo.com

• Pentru a seta funcția, utilizați mai jos. Important! Când găuriţi cu percuţia, aveţi nevoie de presiune scăzută. O presiune prea mare va solicita inutil motorul. Verificaţi cu regularitate vârfurile de burghiu. Ascuţiţi din nou sau înlocuiţi vârfurile tocite.

9 CURĂŢAREA ŞI ÎNTREŢINEREA

Atenţie! Înainte de efectuarea oricăror lucrări la echipament, scoateţi din priză.

• Fantele de ventilaţie ale maşinii trebuie să fie în permanenţă curate, pentru a evita supraîncălzirea motorului.

• Curăţaţi periodic carcasa aparatului cu o cârpă moale, de preferinţă după fiecare utilizare.

• Fantele de ventilaţie trebuie să fie în permanenţă curate şi lipsite de praf.

• Dacă murdăria nu poate fi îndepărtată, folosiţi o cârpă moale umezită cu apă şi săpun. Nu utilizaţi niciodată solvenţi cum ar fi petrolul, alcoolul, apa amoniacală etc. Aceşti solvenţi pot deteriora componentele din plastic. 10 DATE TEHNICE Tensiune nominală 220-240 V Frecvenţă nominală 50 Hz Putere nominală 1050 W Turaţie 0-520 min

Capacitate de găurire în beton 38 mm Frecvenţa de percuţie 0-3780 min

Lungimea cablului 4 m + ştecăr VDE 11 ZGOMOT Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3) Nivel de presiune acustică LpA 94dB(A) Nivel de putere acustică LwA 107 dB(A) ATENŢIE! Presiunea acustică poate depăşi 85 dB(A), caz în care trebuie purtat un dispozitiv de protecţie auditivă. aw (Nivel vibraţii): 14,9 m/s2 K = 1,5 m/s²

Rotirea dălţii: Poziţie nelucrativă utilizată doar pentru a roti o daltă plată în poziţia dorită.POWP3030 RO Copyright © 2022 VARO P a g i n a | 8 www.varo.com

12 DEPARTAMENTUL DE SERVICE

• Întrerupătoarele deteriorate trebuie înlocuite de departamentul nostru de service post- vânzare.

• În cazul în care cablul de conectare (sau fişa de alimentare) este deteriorat, trebuie înlocuit cu un cablu de conectare disponibil la departamentul nostru de service. Înlocuirea cablului de conectare trebuie făcută doar de departamentul nostru de service (vezi ultima pagină) sau de o persoană calificată (electrician calificat). 13 DEPOZITAREA

• Curăţaţi temeinic întreaga maşină şi accesoriile sale.

• Nu depozitaţi la îndemâna copiilor. Depozitaţi într-o poziţie stabilă şi sigură, la loc uscat şi răcoros, evitând temperaturile prea ridicate sau prea scăzute.

• Protejaţi aparatul de expunere la acţiunea directă a soarelui. Dacă este posibil, păstraţi aparatul într-un loc întunecos.

• Nu păstraţi în pungi de plastic, pentru a evita acumularea umezelii. 14 GARANȚIE

• bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenții, periile, cablurile, fișele sau accesoriile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.

• Deteriorarea și/sau defecțiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garanției.

• Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.

• Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.

• Puteți obține întotdeauna mai multe informații, apelând numărul de telefon [phone]

• Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.

• În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întreținerii neglijente sau suprasolicitării.

• Se exclude în mod categoric de la garanție defecțiunea datorată pătrunderii de fluide, pătrunderii excesive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorectă de alimentare de la rețea. Această listă nu este exhaustivă.

• Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unui aparat.

• Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.

• Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întreținute periodic, …)

• Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.

• Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării.POWP3030 RO Copyright © 2022 VARO P a g i n a | 9 www.varo.com 15 MEDIU În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncaţi laolaltă cu gunoiul menajer, ci depozitaţi-l într-un mod sigur pentru mediu. Deşeurile produse de părţi ale maşinilor electrice nu trebuie manipulate la fel cu gunoiul menajer. Reciclaţi atunci când există această posibilitate, Pentru recomandări privind reciclarea, consultaţi autorităţile locale sau magazinul de achiziţie.

16 DECLARAŢIA DE CONFORMITATE

VARO – VIC. VAN ROMPUY N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară că Produsul: Maşină de găurit cu percuţie Marcă de comerţ: POWERplus Model: POWP3030 este în conformitate cu specificaţiile esenţiale şi alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declaraţii. Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii): 2011/65/EU 2006/42/EC 2014/30/EU Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii): EN60745-1 : 2009 EN60745-2-6 : 2010
