Produkttyp	Schlagbohrhammer
Marke	PowerPlus
Modell	POWP3010
Stromversorgung	230-240 V ~ 50 Hz
Leistungsaufnahme	750 W
Leerlaufdrehzahl	0 - 1050 min⁻¹
Schlagfrequenz	0 - 4860 min⁻¹
Aufnahmesystem	SDS-plus
Max. Bohrleistung (Beton)	26 mm
Max. Bohrleistung (Stahl)	13 mm
Max. Bohrleistung (Holz)	40 mm
Gewicht	Ca. 2,7 kg
Hauptfunktionen	Bohren, Schlagbohren, Meißeln (nur Hammer), Meißeldrehung
Wartung und Reinigung	Mit einem trockenen Tuch reinigen, keine aggressiven Reinigungsmittel verwenden, Kohlebürsten bei übermäßiger Funkenbildung überprüfen, Lüftungsschlitze freihalten
Sicherheit	Doppelte Isolierung (Klasse II), Schalterverriegelung, Zusatzhandgriff für besseren Halt, Staubschutz
Ersatzteile und Reparierbarkeit	Austauschbare Kohlebürsten, SDS-Bohrer (8/10/12 x 150 mm), Meißel (14 x 250 mm), Zusatzhandgriff, Tiefenanschlag, Staubschutzkappe. Reparaturen nur durch autorisierten Kundendienst
Allgemeine Informationen	2 Jahre Garantie (ausgenommen normaler Verschleiß und Zubehör), konform mit EU-Richtlinien

Häufig gestellte Fragen - POWP3010 PowerPlus

Wie wechsle ich einen Bohrer am Schlagbohrhammer PowerPlus POWP3010?

Ziehen Sie die Spannhülse (A) nach hinten und halten Sie sie fest. Schieben und drehen Sie das Werkzeug so weit wie möglich in die Werkzeugaufnahme. Das Werkzeug rastet automatisch ein. Überprüfen Sie den festen Sitz, indem Sie daran ziehen. Zum Entfernen des Werkzeugs ziehen Sie erneut die Spannhülse und entnehmen Sie das Werkzeug. Tragen Sie Handschuhe, da das Zubehör nach Gebrauch heiß sein kann.

Wie stelle ich die Bohrtiefe ein?

Verwenden Sie den Tiefenanschlag. Setzen Sie den Bohrer ein, installieren Sie den Anschlag in der Öffnung des Zusatzhandgriffs und stellen Sie die gewünschte Tiefe ein, indem Sie den Bohrer um die gewünschte Länge überstehen lassen.

Welche Betriebsmodi sind verfügbar?

Der Moduswahlschalter bietet vier Positionen: Drehbohren (Schrauben und Bohren in Stahl, Holz, Kunststoff), Schlagbohren (gleichzeitiges Drehen und Schlagen für Beton und Mauerwerk), nur Hammer (leichtes Meißeln, Stemmen) und Meißeldrehung (zum Positionieren eines Flachmeißels).

Was sind Leistung und Geschwindigkeit dieses Geräts?

Der PowerPlus POWP3010 hat eine Leistungsaufnahme von 750 W, eine Leerlaufdrehzahl von 0 bis 1050 min⁻¹ und eine Schlagfrequenz von 0 bis 4860 min⁻¹.

Welche Arten von Bohrern kann ich verwenden?

Dieses Gerät verwendet Bohrer mit SDS-plus-Schaft. Es wird mit drei SDS-Bohrern mit 8, 10 und 12 mm Durchmesser und 150 mm Länge geliefert. Sie können geeignete Bohrer für Beton, Stahl, Holz usw. verwenden.

Wie verwende ich die Meißelfunktion?

Wählen Sie den Modus 'nur Hammer', indem Sie den Moduswahlschalter auf das entsprechende Symbol drehen. Setzen Sie einen SDS-Meißel ein (mitgeliefert: 14 x 250 mm, Spitz- oder Flachmeißel). Halten Sie das Werkzeug fest mit beiden Händen und üben Sie mäßigen Druck aus. Achtung: Der Meißel kann herausgeschleudert werden, wenn er nicht richtig eingerastet ist.

Welche wesentlichen Sicherheitsvorkehrungen sind zu beachten?

Lesen Sie die Bedienungsanleitung vollständig. Tragen Sie eine Schutzbrille, einen Gehörschutz (da der Geräuschpegel 85 dB(A) übersteigt), Handschuhe und eng anliegende Kleidung. Überprüfen Sie vor dem Bohren, ob keine versteckten Kabel oder Leitungen vorhanden sind. Verwenden Sie stets den Zusatzhandgriff und halten Sie das Werkzeug mit beiden Händen. Ziehen Sie vor Einstellungen oder Zubehörwechsel den Netzstecker.

Wie reinige und warte ich den Schlagbohrhammer?

Reinigen Sie das Gerät mit einem trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel. Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten überprüfen. Halten Sie die Lüftungsschlitze sauber. Entfernen Sie nach dem Gebrauch den Bohrer und bewahren Sie das Werkzeug außerhalb der Reichweite von Kindern auf.

Wie ist die Garantie und wie aktiviere ich sie?

Die Garantie deckt Herstellungs- und Materialfehler ab, jedoch nicht normalen Verschleiß, Zubehör, Schäden durch unsachgemäße Verwendung oder Transportkosten. Bewahren Sie Ihren Kaufbeleg auf. Für Reklamationen wenden Sie sich an Ihren Händler oder den PowerPlus-Kundendienst unter 00 32 3 292 92 90.

Kann ich ein Verlängerungskabel mit diesem Werkzeug verwenden?

Ja, aber verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel, wenn Sie im Freien arbeiten. Wickeln Sie das Kabel vollständig ab, um Überhitzung zu vermeiden. Der Mindestquerschnitt des Leiters muss 1,0 mm² betragen.

BEDIENUNGSANLEITUNG POWP3010 PowerPlus

DE DEUTSCH ÜBERSETZUNG DER ORIGINAL-GEBRAUCHSANWEISUNG

9 TECHNISCHE GEGEVENS

1 BESTIMMUNGSGEMÄße VERWENDUNG......2
2 BESCHREIBUNG DER TEILE (ABB. A)....2
3 PRÜFUNG DES VERPACKUNGSINHALTS......2
4 ERLÄUTERUNG DER SYMBOLE 3
5 SICHERHEITSHINWEISE....3
5.1 Arbeitsplatz 3
5.2 Elektrische Sicherheit....3
5.3 Sicherheit von Personen 4
5.4 Der Gebrauch und die Pflege von Elektrowerkzeugen 4
5.5 Service....5

6 SPEZIELLE SICHERHEITSBESTIMMUNGEN FÜR PNEUMATISCHE BOHRHÄMMER....5

7 VOR DER INBETRIEBNAHME DES GERÄTS....6
7.1 Einsätze (Bits) anbringen und wechseln (Abb. 1)......6
7.2 Tiefenanschlag (Abb. 2)......6
7.3 Staubaufnahme-Vorrichtung....6
7.4 Zusatzgriff anbringen (Abb. 3)....7
7.5 Betriebsart wählen (Abb. 4)....7
8 BETRIEB....8
8.1 Ein- und Ausschalten....8
9 TECHNISCHE DATEN....8
10 GERÄUSCHEMISSION 8
11 WARTUNG......8
12 GARANTIE....9
13 UMWELT....9
14 KONFORMITÄTSERKLÄRUNG .... 10

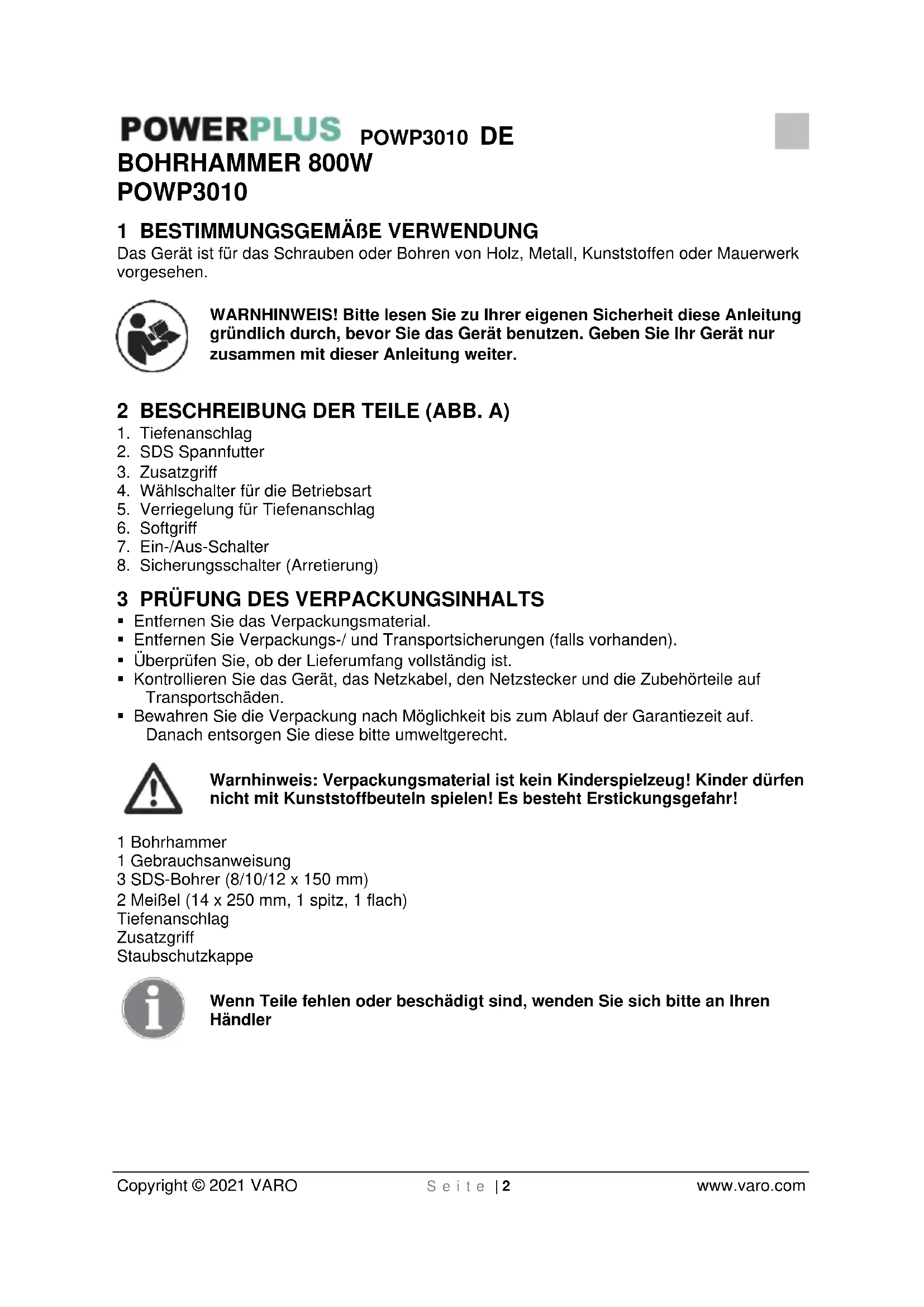

POWERPLUS POWP3010 DE BOHRHAMMER 800W POWP3010

1 BESTIMMUNGSGEMÄße VERWENDUNG

Das Gerät ist für das Schrauben oder Bohren von Holz, Metall, Kunststoffen oder Mauerwerk vorgesehen.

WARNHINWEIS! Bitte lesen Sie zu Ihrer eigenen Sicherheit diese Anleitung gründlich durch, bevor Sie das Gerät benutzen. Geben Sie Ihr Gerät nur zusammen mit dieser Anleitung weiter.

2 BESCHREIBUNG DER TEILE (ABB. A)

1. Tiefenanschlag
2. SDS Spannfutter
3. Zusatzgriff
4. Wählschalter für die Betriebsart
5. Verriegelung für Tiefenanschlag
6. Softgriff
7. Ein-/Aus-Schalter
8. Sicherungsschalter (Arretierung)

3 PRÜFUNG DES VERPACKUNGSINHALTS

• Entfernen Sie das Verpackungsmaterial.
• Entfernen Sie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät, das Netzkabel, den Netzstecker und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie diese bitte umweltgerecht.

Warnhinweis: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr!

1 Bohrhammer
1 Gebrauchsanweisung
3 SDS-Bohrer (8/10/12 x 150 mm)
2 Meißel (14 x 250 mm, 1 spitz, 1 flach)
Tiefenanschlag
Zusatzgriff
Staubschutzkappe

Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler

4 ERLÄUTERUNG DER SYMBOLE

In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

	Gefahrenhinweis:Verletzungsgefahr und Gefahr der Beschädigung des Geräts.		Schutzbrille und Ohrenschutz tragen.
	Anweisungen vor dem Gebrauch des Geräts genau durchlesen.		Handschuhe tragen
	Übereinstimmung mit den jeweils maßgeblichen Anforderungen der EU-Richtlinie(n).		Klasse II - Doppelisolierung - Es wird kein geerdeter Stecker benötigt.
	Schutzbrille und Ohrenschutz tragen.

5 SICHERHEITSHINWEISE

Bitte lesen Sie alle Sicherheitshinweise und Anweisungen gut durch. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen können einen Stromschlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen zur späteren Einsicht auf. Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

5.1 Arbeitsplatz

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Arbeitsbereiche können zu Unfällen führen.
• Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, wie zum Beispiel mit brennbaren Flüssigkeiten, Gasen oder bei Staubentwicklung. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

5.2 Elektrische Sicherheit

• Der Netzstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.
• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
• Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlags.
• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.
• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.

POWERPLUS POWP3010 DE

- Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.

5.3 Sicherheit von Personen

- Seien Sie aufmerksam, achten Sie immer darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

- Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Ohrenschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Verletzungsrisiko.

- Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

- Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

- Vermeiden Sie eine nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

- Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

- Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

5.4 Der Gebrauch und die Pflege von Elektrowerkzeugen

- Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür geeignete Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

- Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

- Nehmen Sie den Stecker von der Steckdose ab und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

- Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder diese Anweisungen nicht gelesen haben, es nicht benutzen. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

- Warten Sie Elektrowerkzeuge sorgfältig. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

- Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

POWERPLUS POWP3010 DE

- Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5.5 Service

• Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs gewahrt bleibt.
• Beschädigte Schalter müssen von unserer Kundendienstwerkstatt ersetzt werden.
• Wenn das Netzkabel (oder der Netzstecker) am Ladegerät beschädigt ist, muss dieses durch ein besonderes Netzkabel ersetzt werden, das von unserem Kundendienst (Servicestelle) erhältlich ist. Das Auswechseln des Netzkabels darf nur durch unseren Kundendienst (Servicestelle - siehe letzte Seite) oder durch eine qualifizierte Person (Elektrofachkraft) durchgeführt werden.

6 SPEZIELLE SICHERHEITSBESTIMMUNGEN FÜR PNEUMATISCHE BOHRHÄMMER

• Um sich selbst nachhaltig vor den Gefahren eines Stromschlags, von Verletzungen und Brand bei der Benutzung eines Elektrowerkzeugs zu schützen, müssen die nachstehenden Sicherheitsbestimmungen immer voll eingehalten werden. Lesen Sie deshalb diese Bestimmungen vor der Inbetriebnahme des Geräts unbedingt gut durch.
• Die auf dem Typenschild angegebene Spannung (Volt) muss der Spannung der Stromversorgung entsprechen.
• Bei der Verwendung von Kabeltrommeln das Kabel immer komplett abrollen. Der Mindestquerschnitt der Kabelader muss 1,0 mm² betragen.
• Achten Sie beim freihändigen Bohren auf Leitern oder Gerüsten immer auf einen sicheren Stand.
• Prüfen Sie die Wände mit einem Detektor auf verdeckt verlegte Elektro-, Wasser oder Gasleitungen. Fassen Sie nie Teile oder Leiter an, die unter Strom stehen.
• Tragen Sie einen Ohrenschutz, um Ihr Gehör zu schützen. Die Abnahme der Hörfähigkeit ist ein schleichender Prozess!
• Das Gerät nicht in Bereichen mit Dämpfen oder entzündlichen Flüssigkeiten verwenden.
• Vor allen Reinigungs- und Wartungsarbeiten das Gerät immer von der Stromversorgung trennen.
• Das Netzkabel vor negativen Einflüssen wie z.B. Öl und Säure schützen.
• Das Gerät nie überlasten. Werkstücke und Arbeitsbereiche immer ordnungsgemäß sichern.
• Wichtiger Hinweis! Alle nationalen Sicherheitsbestimmungen für die Installation, den Betrieb und die Wartung müssen immer eingehalten werden.
• Vorsicht! Meißel- und Bohrbits können sich vom Gerät lösen und schwere Verletzungen verursachen.
• Deshalb muss vor allen Arbeiten überprüft werden, dass Meißel- oder Bohrbits ordnungsgemäß im Spannfutter gesichert sind.
• Das Spannfutter in regelmäßigen Abständen auf Anzeichen von Verschleiß oder Schäden prüfen.
• Den Bohrhammer nie frei starten, sondern nur dann, wenn er gegen den Arbeitsbereich (Wand, Decke usw.) gedrückt ist.
• Nach dem Arbeitsvorgang den Bohrhammer von der Stromversorgung trennen und das Meißel- oder Bohrbit aus dem Gerät entfernen.
• Vor dem Wechseln eines Meißel- oder Bohrbits das Gerät immer von der Stromversorgung trennen.

POWERPLUS POWP3010 DE

• Schützen Sie Ihre eigenen Augen und die Augen anderer vor aufgeschleuderten Teilen und Splittern. Tragen Sie einen Schutzhelm! Richten Sie zur Absicherung Trennwände ein!
• Tragen Sie bei der Arbeit Schutzhandschuhe, um Quetschungen oder Abschürfungen an Händen und Fingern zu vermeiden.
• Vibrationen können sich nachteilig auf die Körperfunktion Arm-Hand auswirken. Setzen Sie sich deshalb nur immer nur kurzzeitig den Vibrationen aus.
• Das Stromkabel immer hinter dem Gerät führen.
• Das Gerät an einem Ort lagern, der für Kinder nicht zugänglich ist.
• Beim Arbeiten das Gerät immer mit beiden Händen festhalten und auf den eigenen sicheren Stand achten.

7 VOR DER INBETRIEBNAHME DES GERÄTS

• Prüfen Sie den Einsatzbereich des Geräts mit einem Detektor auf verdeckt verlegte Strom-, Gas- und Wasserleitungen.
• Vor dem Anschluss des Geräts überprüfen, dass die auf dem Typenschild angegebene Spannung und Stromart mit der Netzspannung übereinstimmt.

7.1 Einsätze (Bits) anbringen und wechseln (Abb. 1)

Dieses Gerät ist mit einem SDS-Plus Spannfutter ausgestattet.

- Die Einsätze vor dem Anbringen reinigen und mit etwas Maschinenfett versehen.

Anbringen

■ Sicherungsring (A) zurückziehen und halten.

- Den gut gereinigten Einsatz so weit wie möglich in die Aufnahme schieben. Der Einsatz arretiert automatisch.

- Sicherheitshalber immer am Einsatz ziehen, um den ordnungsgemäßen Sitz zu prüfen.

SDS-Plus Einsatz herausnehmen

■ Sicherungsring (A) zurückziehen und halten, und den Einsatz entnehmen

WARNHINWEIS: Die Einsätze können nach der Verwendung heiß sein. Die Spitze des Einsatzes nie mit der Hand berühren!

Warnhinweis: Beim Herausnehmen des Einsatzes immer Schutzhandschuhe tragen!

7.2 Tiefenanschlag (Abb. 2)

Die Bohrtiefe kann mit dem Tiefenanschlag voreingestellt und/oder wiederholt werden. Den gewünschten Bohreinsatz anbringen. Den Tiefenanschlag in die Öffnung des Zusatzgriffs einführen und auf die erforderliche Tiefe einstellen.

7.3 Staubaufnahme-Vorrichtung

Vor Bohrhammerarbeiten senkrecht über dem Kopf die Staubaufnahme-Vorrichtung über den Bohrer schieben.

7.4 Zusatzgriff anbringen (Abb. 3)

Der Zusatzgriff kann für Rechts- und Linkshänder passend angebracht werden.

Das Gerät nie ohne ordnungsgemäß angebrachten Zusatzgriff verwenden!

Den Zusatzgriff durch Abschrauben lösen.

Für Rechtshänder die Klemme des Zusatzgriffs so über die Bohraufnahme schieben, dass sich der Griff auf der linken Seite befindet.

Für Linkshänder die Klemme des Zusatzgriffs so über die Bohraufnahme schieben, dass sich der Griff auf der rechten Seite befindet.

Zusatzgriff auf die gewünschte Position stellen und befestigen.

7.5 Betriebsart wählen (Abb. 4)

Der Bohrhammer bietet folgende Betriebsarten:

Für den Einsatz von Schraubenzieher-Bits und Bohrarbeiten an Stahl, Holz und Kunststoff.

Bohren mit dem Schlagbohrer in Beton und Stein.

- Nur Bohrhammer

Für das Abtragen von Material, das Meißeln und leichte Abrissarbeiten.

- Einsatz/Bit drehen

Dies ist keine echte Arbeitsposition, sondern eine Einstellung, um z.B. einen Flachmeißel in die gewünschte Ausrichtung zu bringen.

Die erforderliche Betriebsart lässt sich durch Drücken des Sicherungsschalters und anschließendes Drehen des Wählschalters für die Betriebsart einstellen, so dass dieser auf das Symbol der entsprechenden Betriebsart zeigt.

Danach den Sicherungsschalter loslassen und prüfen, dass der Wählschalter für die Betriebsart sicher arretiert ist.

ACHTUNG! Die Betriebsart nicht bei laufendem Gerät wechseln!

Vor dem Umschalten der Betriebsart des Geräts immer abwarten, bis dieses zum völligen Stillstand gekommen ist.

Der Bohrkopf mit dem SDS-Anschluss darf nicht in Kombination mit der Schlag-/ Schlagbohr-Funktion verwendet werden!

8 BETRIEB

Wichtiger Hinweis! Beim Schlagbohren keinen übermäßigen Druck ausüben, weil dies den Motor des Geräts unnötig stark belastet. Prüfen Sie die Bohreinsätze in regelmäßigen Abständen auf ihre Tauglichkeit. Abgenutzte Einsätze rechtzeitig nachschärfen oder ersetzen.

8.1 Ein- und Ausschalten

Das Gerät mit dem Netzkabel mit einer geeigneten Steckdose verbinden.

Zum Starten des Geräts den Ein-/Aus-Schalter (7) betätigen.

Wenn Sie den Ein-/Aus-Schalter loslassen, stoppt das Gerät.

Wenn Sie bei betätigtem Ein-/Aus-Schalter gleichzeitig den Sicherungsschalter (8) betätigen, bleibt der Ein-/Aus-Schalter in der gewählten Einstellung gesichert (aktiv).

Wenn Sie dann erneut den Ein-/Aus-Schalter (7) betätigen, wird diese Sicherung aufgehoben, und nach dem Loslassen des Ein-/Aus-Schalters schaltet das Gerät dann ab.

Die Drehzahl des Geräts ist davon abhängig, wie stark der Ein-/Aus-Schalter (7) gedrückt wird.

Bei starkem Drücken entsteht eine hohe Drehzahl.

Beginnen Sie aber immer mit einer niedrigen Drehzahl.

9 TECHNISCHE DATEN

Modell		POWP3010
Spannung		230-240 V~ 50 Hz
Stromaufnahme		800 Watt
Leerlaufdrehzahl		0-1050 U/Min.
Schlagzahl		0-4860 S/Min.
Art des Einsatzes		SDS
Max. Bohrtiefe	in Beton	26 mm
	in Stahl	13 mm
	in Holz	40 mm
Schutzklasse		/ II

10 GERÄUSCHEMISSION

Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3)

Schalldruckpegel LpA 91 dB(A)

Schallleistungspegel LwA 102 dB(A)

WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden!

aw (Vibration):

8,5 m/s²

K = 1,5 ~m / s^2

11 WARTUNG

• Halten Sie Ihre Bohrmaschine immer sauber.
• Benutzen Sie zur Reinigung des Kunststoffs keine ätzenden Mittel.
• Bei übermäßiger Funkenbildung die Kohlebürsten überprüfen.
• Halten Sie immer die Lüftungsschlitze frei.

12 GARANTIE

- Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.

- Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.

- Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.

- Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.

■ Weitere Informationen erhalten Sie unter der Tel.-№: 00 32 3 292 92 90

- Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.

- Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.

- Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.

- Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.

- Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von VARO – Vic. Van Rompuy N.V.

- Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).

- Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.

- Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben.

13 UMWELT

Werfen Sie Ihr Elektrowerkzeug nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise.

Sie dürfen es nicht in den normalen Hausmüll geben, sondern Sie müssen es in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen lassen. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über das Recycling.

14 KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, VARO – VIC. VAN ROMPUY N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät

Bezeichnung des Geräts: Bohrhammer 800W

Marke: PowerPlus

Modell-Nr: POWP3010

den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit.

EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):

2011/65/EU

2006/42/EC

2014/30/EU

Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):

EN60745-1:2009

EN60745-2-6 : 2010

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2 : 2019

EN61000-3-3:2013

Halter der Technischen Dokumentation: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Der Unterzeichner handelt im Namen der Geschäftsführung des Unternehmens,

Zulassungsabteilung – Compliance Manager

7 F∅R ARBEJDET PÅBEGYNDES

Varenummer: POWP3010

Artikelnummer: POWP3010
