NÁVOD NA OBSLUHU POWP3010 PowerPlus

5.4 Používanie elektrického náradia a starostlivosť oň ................................................ 4

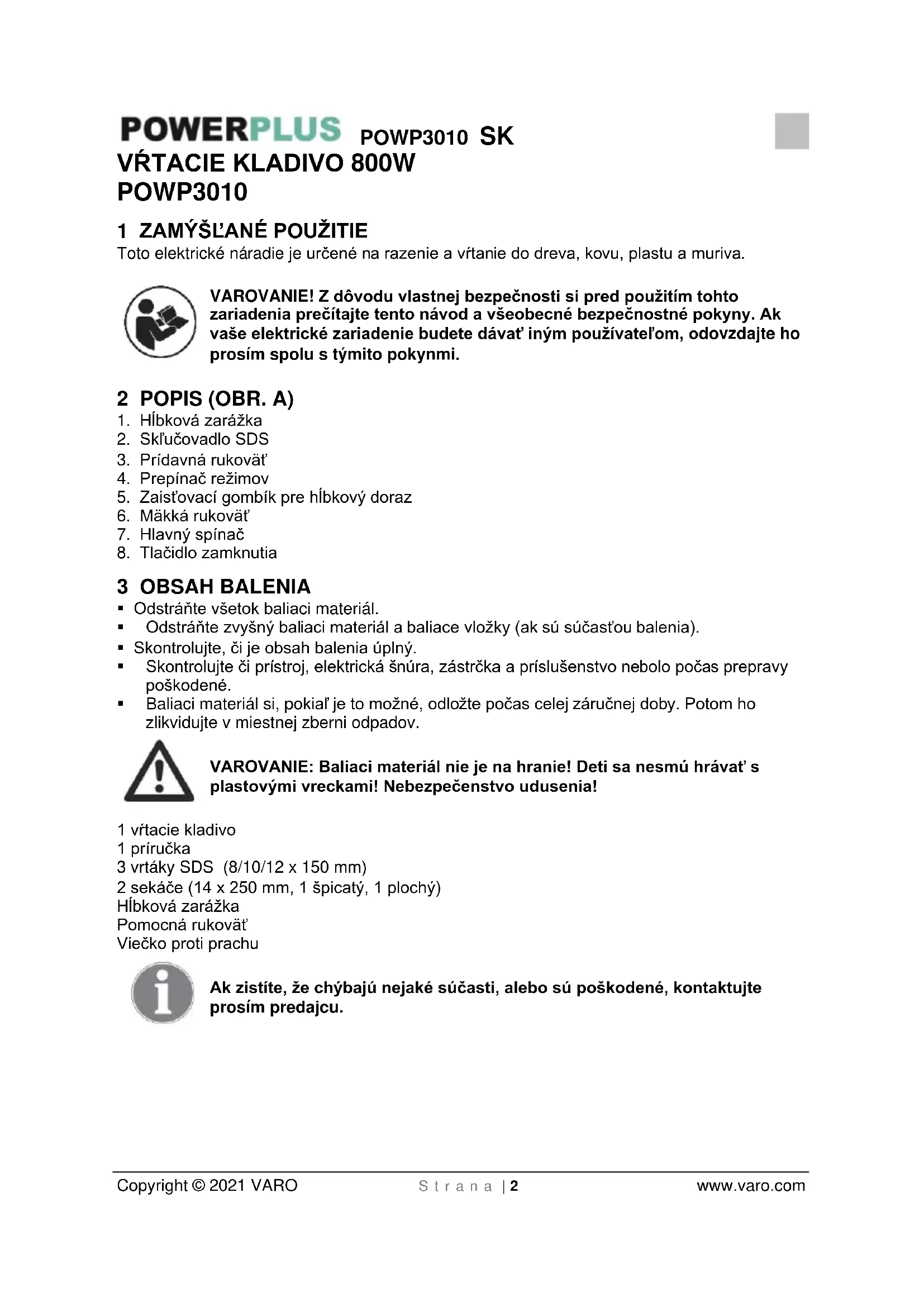

Toto elektrické náradie je určené na razenie a vŕtanie do dreva, kovu, plastu a muriva. VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak vaše elektrické zariadenie budete dávať iným používateľom, odovzdajte ho prosím spolu s týmito pokynmi. 2 POPIS (OBR. A)

5. Zaisťovací gombík pre hĺbkový doraz

• Odstráňte všetok baliaci materiál.

• Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia).

• Skontrolujte, či je obsah balenia úplný.

• Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy poškodené.

• Baliaci materiál si, pokiaľ je to možné, odložte počas celej záručnej doby. Potom ho zlikvidujte v miestnej zberni odpadov. VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrávať s plastovými vreckami! Nebezpečenstvo udusenia! 1 vŕtacie kladivo 1 príručka 3 vrtáky SDS (8/10/12 x 150 mm) 2 sekáče (14 x 250 mm, 1 špicatý, 1 plochý) Hĺbková zarážka Pomocná rukoväť Viečko proti prachu Ak zistíte, že chýbajú nejaké súčasti, alebo sú poškodené, kontaktujte prosím predajcu.POWP3010 SK Copyright © 2021 VARO S t r a n a | 3 www.varo.com 4 VYSVETLENIE SYMBOLOV V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

V súlade s príslušnými bezpečnostnými normami Európskych smerníc.

Označuje riziko zranenia, alebo poškodenie nástroja.

Noste chrániče sluchu. Noste ochranné okuliare 5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobiť úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovať. Termín "elektrické náradie" v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

• Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapáliť prach alebo výpary.

• Pri používaní elektrického náradia sa nesmú v blízkosti nachádzať deti a okoloidúci. Mohli by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou.

5.2 Elektrická bezpečnosť

• Vidlice elektrického náradia musia zodpovedať sieťovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adaptéry vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich sieťovým zásuvkám znižuje riziko úrazu elektrickým prúdom.

• Nedotýkajte sa uzemnených povrchov a povrchov, spojených s uzemnením, ako sú potrubia, radiátory, sporáky alebo chladničky. Ak ste uzemnený alebo spojený s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.

• Elektrické náradie nesmie byť vystavené dažďu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.

• Kábel sa nesmie nadmerne zaťažovať. Kábel nikdy nepoužívajte na prenášanie, ťahanie alebo vyťahovanie vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.

• Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel hodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom..POWP3010 SK Copyright © 2021 VARO S t r a n a | 4 www.varo.com

• Ak je používanie elektrického náradia vo vlhkých priestoroch nevyhnutné, používajte napájací zdroj chránený nadprúdovým ističom (RCD). Používanie RCD znižuje riziko úrazu elektrickým prúdom.

5.3 Osobná bezpečnosť

• Pri používaní elektrického náradia buďte vždy ostražitý, sledujte čo robíte a riaďte sa zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavený, alebo ak ste pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobiť závažný osobný úraz.

• Pred zapnutím elektrického náradia odstráňte akékoľvek nastavovacie kľúče a iné nástroje. Kľúč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobiť úraz.

• Nenakláňajte sa príliš. Vždy musíte mať spoľahlivú oporu a rovnováhu. Zlepšuje sa tým ovládateľnosť elektrického náradia v neočakávaných situáciách.

• Buďte vhodne oblečený. Nenoste voľné odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Voľné odevy, šperky alebo dlhé vlasy môžu zachytiť pohyblivé diely.

• Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok možno znížiť nebezpečenstvo spôsobované prachom.

5.4 Používanie elektrického náradia a starostlivosť oň

• Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlosťou, na ktorú bolo navrhnuté.

• Nepoužívajte elektrické náradie ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládať vypínačom, je nebezpečné a musí sa opraviť.

• Pred akýmkoľvek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.

• Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovoľte, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používateľov.

• Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvniť funkčnosť elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opraviť. Veľa úrazov spôsobujú nedostatočne udržiavané elektrické náradie.

• Náradie sa musí udržiavať v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a ľahšie sa ovládajú.

• Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zreteľ pracovné podmienky a na prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, pre ktoré je určené, môže spôsobiť nebezpečnú situáciu.POWP3010 SK Copyright © 2021 VARO S t r a n a | 5 www.varo.com

• Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnosť elektrického náradia. 6 ŠPECIFICKÉ BEZPEČNOSTNÉ ZÁSADY PRE PRÍKLEPOVÉ VŔTAČKY A ROTAČNÉ KLADIVÁ

• Aby ste sa ochránili pred rizikom zásahu elektrickým prúdom, zranenia a požiaru pri používaní elektrického náradia, musíte si prečítať nasledujúce základné bezpečnostné predpisy. Predtým, než začnete používať tento stroj, si prečítajte a zapamätajte tieto pokyny.

• Skontrolujte napätie (volt) vyznačené na výkonnostnom štítku.

• Pri používaní káblových bubnov veďte všetky káble z bubna. Minimálny prierez vodiča: 1,0 mm².

• Pri vŕtaní na rebríkoch a lešeniach dbajte na pevnosť podkladu, na ktorom stojíte.

• Na lokalizáciu skrytých elektrických vedení, vodovodných a plynových potrubí použite detektor vedenia. Nedotýkajte sa živých komponentov a vodičov.

• Sluch si chráňte ochrannými slúchadlami. Strata sluchu môže byť postupná!

• Zariadenie nepoužívajte v oblastiach s výparmi alebo horľavými kvapalinami

• Pred čistením alebo vykonávaním zmien na stroji vždy najskôr vytiahnite zástrčku z elektrickej zásuvky.

• Elektrický kábel chráňte pred poškodením. Kábel môže poškodiť olej alebo kyselina.

• Stroj nikdy nepreťažujte. Všetky pracovné diely dostatočne zaistite.

• Dôležité! Pri inštalácii musíte postupovať podľa príslušných vnútroštátnych bezpečnostných pravidiel. Prevádzka a údržba.

• Sekacie a vrtné korunky sa môžu zo stroja náhodne vymrštiť a spôsobiť vážne zranenie.

• Pred začatím práce si vždy skontrolujte správne zaistenie sekáča alebo vrtnej korunky v skľučovadle.

• Skľučovadlo pravidelne kontrolujte, či nevykazuje znaky opotrebovania alebo poškodenia.

• Príklepovú vŕtačku nikdy nespúšťajte, keď práve tlačí na pracovnú plochu (stenu, strop atď.).

• Po dokončení práce odpojte príklepovú vŕtačku od elektrickej siete a vyberte sekáč alebo vrtnú korunku zo stroja.

• Pred výmenou sekáča alebo vrtnej korunky vždy kladivo odpojte od elektrickej siete.

• Oči a ostatných pracovníkov chráňte pred lietajúcimi časťami a úlomkami. Noste helmu! Nainštalujte ochranné steny!

• Na ochranu prstov pred zranením noste ochranné rukavice.

• Vibrácie môžu poškodiť horné končatiny. Preto sa snažte, aby bola doba vystavenia vibráciám čo najkratšia.

• Sieťový kábel veďte vždy zozadu zariadenia.

• Zariadenie odložte tak, aby k nemu nemali prístup deti.

7.1 Uchytenie a výmena nástrojov (obr. 1)

• Čistý nástroj pomocou otáčania zatlačte čo najďalej do držiaka nástroja. Nástroj sa automaticky zaistí.

• Poťahaním nástroja skontrolujte jeho zaistenie. Vybratie nástroja SDS-plus:

• Odtiahnite upínacíu objímku (A) podržte a vyberte nástroj. Príslušenstvo môže byť po použití horúce. Nedotýkajte sa hrotu príslušenstva rukou! Na vybratie príslušenstva používajte vždy ochranné rukavice!

7.2 Hĺbkové vodidlo (Obr. 2)

Hĺbku vŕtania si môžete prednastaviť a/alebo opakovane používať hĺbkový doraz. Vložte požadovanú vrtnú korunku. Hĺbkovú zarážku upevnite do otvoru prídavnej rukoväte a nastavte požadovanú hĺbku.

7.3 Zariadenie na zber prachu

Pred vykonávaním príklepového vŕtania vertikálne nad hlavou potiahnite zariadenie na zber prachu nad vrtnú korunku.

7.4 Inštalácia prídavnej rukoväte (obr. 3)

Prídavná rukovať sa môže namontovať, aby zariadenie mohli používať praváci i ľaváci. Nástroj používajte vždy so správne namontovanou prídavnou rukoväťou. Prídavnú rukoväť povolíte tak, že ju odskrutkujete. Praváci posunú svorku prídavnej rukoväte cez krúžok za držiak koruniek, rukoväť je vľavo. Ľaváci posunú svorku prídavnej rukoväte cez krúžok za držiak koruniek, rukoväť je vpravo. Bočnú rukoväť otočte do požadovanej polohy a pevne ju utiahnite.

7.5 Zvolenie prevádzkového režimu (obr. 4)

Rotačné kladivo možno používať v nasledujúcich prevádzkových režimoch.

• Rotačné vŕtanie Ako skrutkovač a na vŕtanie do ocele, dreva a plastu.

• Príklepové vŕtanie Súčasná rotácia a priklepovanie pri vŕtaní do betónu a muriva

• Len kladivo na ľahké vysekávanie, sekanie a pri búraní.POWP3010 SK Copyright © 2021 VARO S t r a n a | 7 www.varo.com

• Rotácia korunky Nie je to pracovná poloha. Používa sa len na rotáciu plochého sekáča do požadovanej polohy. Požadovaný prevádzkový režim zvolíte tak, že stlačíte bezpečnostné tlačidlo a otočíte prepínačom režimov tak, aby smeroval na symbol požadovaného režimu. Uvoľnite bezpečnostné tlačidlo a skontrolujte, či je prepínač režimov zaistený na svojom mieste. Prevádzkový režim neprepínajte, ak nástroj práve beží. Pred zmenou funkcie (vŕtanie, príklepové vŕtanie) vyčkajte, kým sa stroj úplne nezastaví. Skľučovadlo s konektorom SDS nepoužívajte v kombinácii s funkciou kladiva/kladivového vŕtania! 8 PREVÁDZKA Dôležité! Pri príklepovom vŕtaní používajte malý tlak. Príliš veľký tlak zbytočne zaťažuje motor. Pravidelne kontrolujte vrtné korunky. Tupé vrtné korunky naostrite alebo vymeňte.

8.1 Zapnutie/vypnutie

Šnúru so zástrčkou zapojte do elektrickej zásuvky. Nástroj spustíte tak, že stlačíte hlavný vypínač (7). Nástroj zastavíte tak, že pustíte hlavný vypínač. Keď stlačíte tlačidlo zamknutia (8) a súčasne držíte stlačený hlavný vypínač, hlavný vypínač sa podrží v zapnutej polohe. Nástroj vypnete tak, že pustíte hlavný vypínač (7). Čím silnejšie stláčate hlavný vypínač (7), tým rýchlejšie bude nástroj pracovať. Pri štarte používajte nižšie rýchlosti. 9 TECHNICKÉ ÚDAJE Model POWP3010 Napätie 230-240 V~ 50 Hz Príkon 800 Watt Rýchlosť pri nezaťažení 0-1050 min-1 Nárazové rýchlosti 0-4860 min-1 Typ držiaka SDS Max. kapacita vŕtania Betón 26 mm Oceľ 13 mm Drevo 40 mm Izolačná trieda / IIPOWP3010 SK Copyright © 2021 VARO S t r a n a | 8 www.varo.com 10 HLUK Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3) Hladina akustického tlaku LpA 91 dB(A) Hladina akustického výkonu LwA 102 dB(A) POZOR! Ak akustický tlak prekročí úroveň 85 dB(A), používajte chrániče sluchu. aw (Vibrácie): 8,5 m/s² K = 1,5 m/s² 11 ÚDRŽBA

• Vŕtačku udržiavajte vždy čistú.

• Na čistenie umelej hmoty nepoužívajte korozívne prostriedky.

• V prípade nadmernej tvorby iskier skontrolujte uhlíkové kefy.

• Ventilačné kanály udržiavajte voľné. 12 ZÁRUKA

• Táto záruka zahŕňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atď.; nezahŕňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.

• Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.

• Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.

• Opravy smie vykonávať iba autorizované servisné stredisko pre nástroje Powerplus.

• Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.

• Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivosťou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného sieťového napätia. Neboli uvedené všetky možnosti.

• Prijatie reklamácie v rámci záruky nemá vplyv na predĺženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.

• Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.

• Vyhradzujeme si právo zamietnuť akúkoľvek reklamáciu, ak nie je možné overiť dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek,…)

• Potvrdenku o nákupe si musíte uschovať ako doklad o dátume zakúpenia.

• Náradie musíte vrátiť v nerozobranom stave svojmu predajcovi v prijateľne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.POWP3010 SK Copyright © 2021 VARO S t r a n a | 9 www.varo.com 13 ŽIVOTNÉ PROSTREDIE Ak musíte po dlhodobom používaní stroj vymeniť, nelikvidujte ho spolu s domovým odpadom, ale ekologicky správnym spôsobom. Elektrické produkty sa nesmú likvidovať s domovým odpadom. Odovzdajte ho na recykláciu na príslušnom mieste. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.

14 VYHLÁSENIE O ZHODE

VARO – VIC. VAN ROMPUY N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGICKO vyhlasuje, že výrobok : Vŕtacie kladivo 800 W obchodná známka : POWERplus model : POWP3010 je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkoľvek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť. Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu): 2011/65/EU 2006/42/EC 2014/30/EU Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu): EN60745-1 : 2009 EN60745-2-6 : 2010 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Uchovávateľ technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Dolupodpísaný koná v mene výkonného riaditeľa spoločnosti, Philippe Vankerkhove Regulačné záležitosti – Compliance Manager 10/05/2021, Lier - BelgiumPOWP3010 RO Copyright © 2021 VARO P a g i n a | 1 www.varo.com
