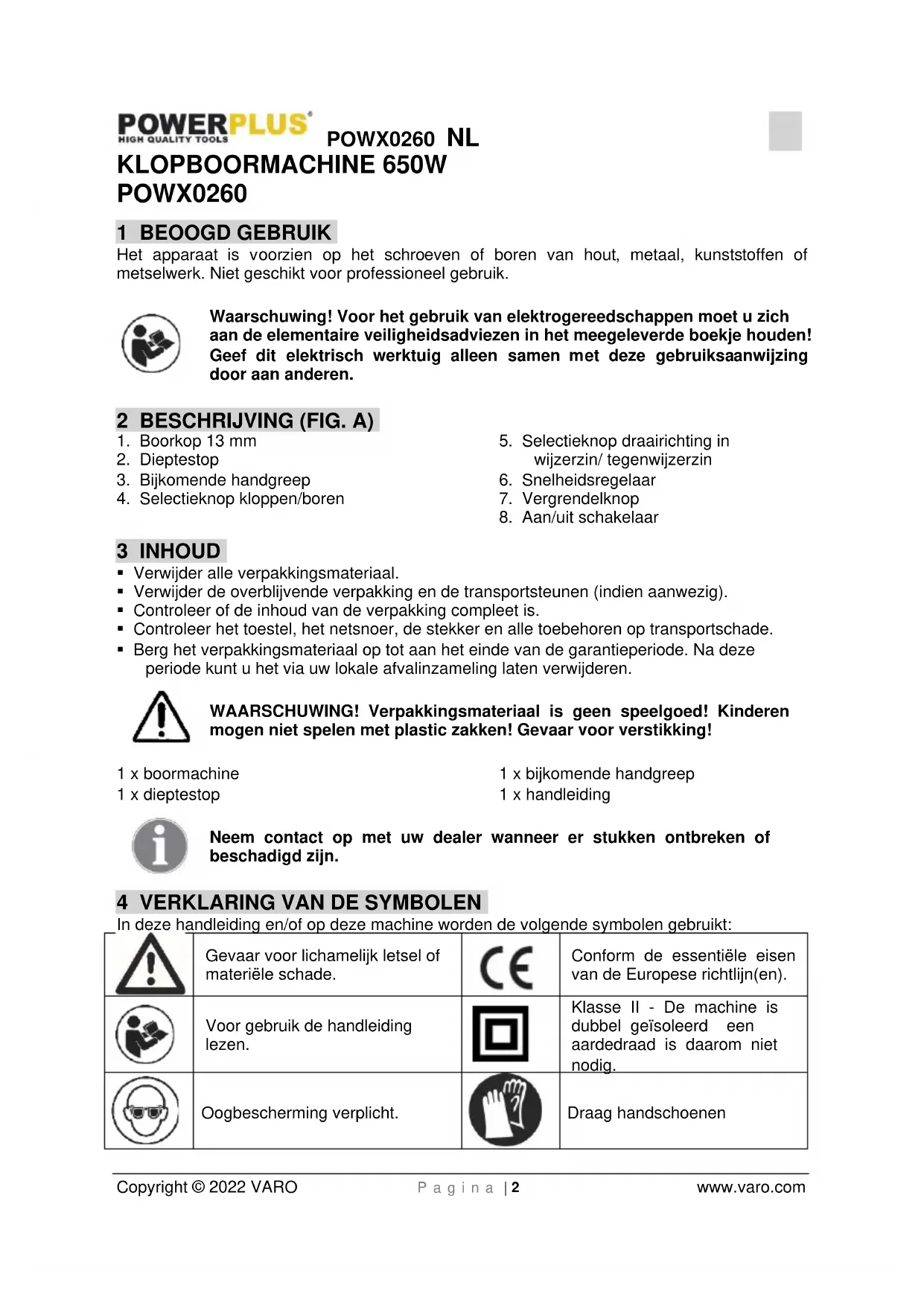

GEBRUIKSAANWIJZING POWX0260 PowerPlus

Het apparaat is voorzien op het schroeven of boren van hout, metaal, kunststoffen of metselwerk. Niet geschikt voor professioneel gebruik.

Waarschuwing! Voor het gebruik van elektrogereedschappen moet u zich aan de elementaire veiligheidsadviezen in het meegeleverde boekje honden! Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.

1. Boorkop 13 mm
2. Dieptestop
3. Bijkomende handgreep

4. Selectieknop kloppen/boren

5. Selectieknop draairichting in wijzerzin/ gegenwijzerzin

6. Snelheidsregelaar
7. Vergrendelknop
8. Aan/uit schakelaar

3 INHOUD

• Verwijder alle verpakkingsmaterialiaal.
• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
• Controller of de inhoud van de verpakking compleet is.
• Controller het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
• Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na dezeperiode kunt u het via uw lokale afvalinzameling lately verwijderen.

WAARSCHUWING! Verpakkingsmaterial is geen spellegood! Kinderen mogen Niet spelten met plastic zakken! Gevaar voor verstikking!

1xboormachine

1 x bijkomende handgreep

1 x dieptestop

1 x handleiding

Neem contact op met uw dealer wanner er stukken ontbreken of beschadigd+zijn.

4 VERKLARING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

	Gevaar voor lichamelijk letsel of materièle schade.		Conform de essentièle eisen van de Europese richtlij(en).
	Voor gebruik de handleiding lezen.		Klasse II - De machine is dubbel geïsoleerd een aardedraad isaarom nicht nodig.
	Oogbescherming verlicht.		Draag handschoenen

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften door. Het Niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

5.1 Werkplaats

• Hou de werkplaats proper en opgeruimd. Wanorde en een slecht verlichte werkplaats können tot oncevallen leiden.
• Gebruik het apparaat Niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap brengt vomken voort die dergelijkke stoffen of dampen können latent ontbranden.
  Zorg dat er geen kinderen of andere personen in de buurt zich als u het elektrisch apparaat gezruikt. Afleiding kanervozgen dat u de controle over het toestel verliest.

Controller altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.

• De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanner uw lichaam geaard is.
• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoojt het risico op elektrische schokken.
• Gebruik de kabel Niet om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.
• Wanner u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis verminder het gevaar voor een elektrische schok.
• Wonneer het gebruik van het gereedschap in een vochtige omgeving Niet te vermiijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat Niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.
• Draag uw personlijke verilgheidsuitrusting en steeds een verilgheidsbril. Door een personlijke verilgheidsuitrusting (stofmasker, Niet glijdende verilgheidsschoenen, een verilgheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.
  Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan

de schakelaar houdt of de stekker in het stopcontact steekt verwijl het ingeschakeld is, kan dat tot oncevallen leiden.

• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.
• Overschat uzelf nicht. Neem een veilige houding aan en zorg dat u uw evenwicht nicht verliest. Zo kurz u het apparaat in een onverwachte situatie beter onder controle honden.
• Draag gegaste kleding. Draag geen wijde kleren en geen sieraden. Hou uwhaar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren konnen door bewegende delen worden gegrepen.
• Als er stofafzug- en stofopvanginrichtingen können worden gemonteerd, moet u ervoor zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijkine inrichtingen doet de gezaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat Niet. Gebruik voor uw werk het elektrische gereedschap dat waarvoort bestemd is. Met een geschikt elektrisch apparaat werkt u beter en veiligier in het opgegeven vermogensbereik.
• Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden hersteld.
• Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires verwant of het apparaat opbergt. Die voorzorgsmaatregel voorkomt dat het apparaat ongewild worden gestart.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat Personen die Niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing nicht hebben gelezen, het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren Personen worden gebruikt.
• Ga zorgvuldig om met het apparaat. Controller of de bewegende onderdelen ervan op de juiste manier werken en Niet klemmen, en er geen onderdelen zo erg beschadigd zijn dat de werkking van het apparaat in het gedrang komt. Laat beschadigde onderdelen eerst herstellen voor u het apparaat gebruikt. Veel ongevalten worden veroorzaakt door slecht onderhoven elektrisch gereedschap.
• Hou zaaggereedschap scherp en zuiver. Zorgvuldig onderhouden zaaggereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.
• Gebruik elektrisch gereedschap, accessoires, special gereedschap en dergelijkke meer in overeenstemming met deze gelebruksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situatuies leiden.

5.5 Service

• Laat uw apparataat uitsluitend door gekwalificierde vakkui en met originele reserveonderdelen herstellen. Zo bent u zeker dat de verilgheid van het apparataat behouden blijft.

6 VEILIGHEIDSMAATREGELEN VOOR KLOPBOORMACHINE

• Niet gebruiken in de nabijheid van dampen of brandbare vloeistoffen.
• Gebruik alleen scherpe boren en geschikte schroefbits.
  Haal de stekker uit het stopcontact voor het instellen en reinigen.
• Bescherm het netsnoer gegen beschadigingen. Olie en zuren können de kabel beschadigen.
• Draag het toestel Niet aan zijn netsnoer.
  Haal de stekker Niet uH het stopcontact door aan het netsnoer te trekken.

Zorg er voor het aansluiten op het net voor dat de bedieningsschakelaar Niet vergrendeld is.
- Ontrl de kabel volledig wanner u een kabelhaspel gebruikt. De sectie van de geleiders moet minimaal 1,5mm^2 bedragen.
Overbelast de machine nicht.
Zet alle te bewerken stukken voldoende vast.
- Laat geen kinderen toe.
Zorg ervoor dat u een stabiele positie inneemt op ladders of stellingen wanner u met de vrije hand boort.
- Spoor met een leidingdetector de in de muur verborgen leidingen van elektriciteit, water of gas op.
- Draag een veiligheidsbril en een gebruik een stofmasker wanner het werken stof doet ontstaan.
- Zoek altiid een professionele elektrotechnicus om herstellingen UIT te yoeren.
- Gebruik enkel originele verrangonderdelen.
- Het geluidsniveau op de werkplek kan de 85 dB(A) overschrijden. In dit geval moeten geluidsbeschemingsmaatregelen worden genomen om de gebruiker te beschemmen. Het geluidsniveau dat door dit elektrisch gereedschap worden geprodueerd is gemeten volgens EN 50114-1.

Beschem uw oren door het dragen van een gehoorbescherming!

Aangeraden nominale bedrijfsduur: max. 20 minutes bij continuè belasting.

Rustpauze na bedrijfsduur: ca. 5 - 10 minutes.

7 BEDIENING

WAARSCHUWING: Haal altijd de stekker uit het stopcontact voor umontagewerkzaamheden of onderhoud uitvoert.

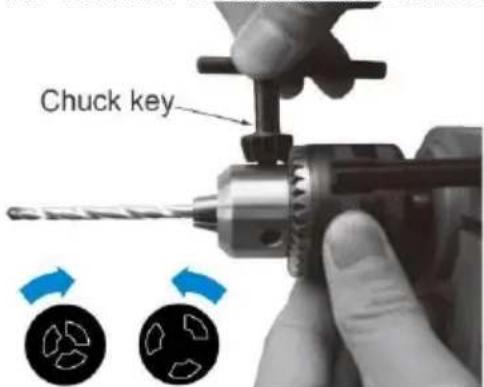

7.1 De boor of schroevendraierbit verrangen

Chuck key = Boorkopsleutel

• Stop de boorkopsleutel in een van de drie opingen aan derijkant van de boorkop (1) Draai de boorkop open.
• Breng de gewenste boor of schroevendraaierbit in de boorkop aan en draai aan de boorkop in de omgeekerde richting totdat de boorkop de boor of schroevendraaierbit stevig vastargiiapt.
• Controller of de boor of schroevendraaiberit goed gecentreerd en stevig vast zit.

7.2 IN- en UITschakelen (Fig. 1)

• Stop de stekker in een stopcontact.
• Start het gereedschap door de AAN/UIT-trekkerschakelaar (8) in te drukken.
• Laat de AAN/UIT-schakelaar los om het gereedschap te stoppen.
• Wanner u de vergrendelknop (7) indrukt verwijl de AAN/UIT-schakelaar ingedrukt is, worden de AAN/UIT-schakelaar in de AAN-stand gehonden.
• Druk nogmaals op de AAN/UIT-schakelaar (8) om dan het gereedschap UIT te schakelen.

7.3 Voorwaarts/achterwaarts-hendel (Fig. 2)

• De voorwaarts/achterwaarts-hendel (5) worden gebruikt om de draairichting van de boorkop in te stellen.
• Om de voorwaartse draairichting te selecteren, maar u de AAN/UIT-schakelaar (8) los en duwt u de voorwaarts/achterwaarts-hendel maar de rechterkant (R) van het gereedschap. Om dechterwaartse draairichting te kiezen, duwt u de hendel maar de linkerkant (L) van het gereedschap.

NOTA: wanner u de stand van de hendel verandert, moet u er zeker van zichn dat de AAN/UIT-schakelaar ward losgelaten en dat de motor stilstaat.

7.4 Regelbare snelheid (Fig. 3)

Dit gereedschap is uitgerust met een instelwieltje (6) voor de snugheidsregeling. De snugheid verhoogt wanner u het maar de "+"-richting draait en verlaagt wanner u het maar de -"richting draait.

7.5 Boren/klopboren-keuzeschakelaar (Fig. 4)

De keuzeschakelaar voor het boren of klopboren bevindt zich aan de bovenkant van deze klopboormachine.

Duw de keuzeschakelaar voor het boren/klopboren (4) in de "T"-stand om voor de klopboorfunctie te kiezen.
Duw de keuzeschakelaar voor het boren/klopboren in de boorstand om voor het boren te kiezen.

7.6 Correct gebruik van het gereedschap

• Plaats uw wijs- en middenvinger op de AAN/UIT-schakelaar (8).
• Gebruik de hulphandgreep (3) waar möglichk om extra controle te verwerven en vermoeidheid te voorkomen.
• Gebruik voor hout spiraalboren, speedboren, slangeboren of een gatenzaag.
• Gebruik voor metaal HSS spiraalboren of gatenzagen.
• Gebruik voor metselwerk (zoals stenen, betonblokken, cement, enz.) boren met een carbide punt.
• Oefen genoeg drukuit om de boor in het materiaal te lately boren maar duw Niet te hard waardoor de motor stil kan komen te staan of de boor beschadigd kan raken.
• Oefen deze druk altijd uit indezelfde rechte lijn als de boor.
• Hou de boormachine stevig vast om de neiging tot draaien van de boormachine zich onder controle te houden.

Waarschuwing: wanner de boor vastloopt, LAST dan onmiddelijk de trekker los, haal de boor uit het werkstuk en zoek de oorzaak van het vastlopen. Probeer Niet herhaaldelijk op de schakelaar te duwen,ondat dit de motor kan beschadigen.

• Verminder de druk op de boormachine en LAST de boor zachtjes door het LAST stuk van het gat boren om de kans op vastlopen of door het materiaal breken te beperken.
• Laat de motor draaien verwijl u de boor terug uit het boorgat trekt. Dit voorkomt het vastklemmen van de boor.

8 ONDERHOUD

• Voer geen regeling uit, verwijl de boormachine werkt.
• Verwijder alle stof met een penseel of droge lap.
• Gebruik geen agressieve reinigingsmiddelen, zich kuren de kunststof behuizing beschadigen.

Netspanning	230-240V ~ 50 Hz
Stroomverbruik	650W
Toerental (onbelast)	0-3000 min-1
Capaciteit van de boorkop	13 mm
Dubbel geïsoleerd	Ja
Slagfrequentie	0-48000 min-1
Max. boorcapaciteit
Hout	25 mm
Staal	13 mm
Beton	13 mm

10 GELUID

Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standard. (K = 3)

Geluidsdrukniveau LpA 94 dB(A)

Geluidsvermogenniveau LwA 105 dB(A)

AANDACHT! Draag gehoorbeschemers wonneer het geluidsdrukniveau 85 dB(A) overschrijdt.

aw (Trilling):

9,8 m/s²

K = 1,5m / s^2

11 GARANTIE

• Dit product is gewaarborgd gedurende eenperiode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.
• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modifications, alsook de transportkosten.
• Vallen ook nicht onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onuiist gebruik.
  Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.
  Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
• Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
  Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werden.
• Tevens kan geen aanspraak gemaatk worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel nicht geschikt is), onoordeelkundig gebruik (o.a. Niet respecteren van de instructies gegeven in de handleiding), oneskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is nicht limitatief.
• De aanvaarding van claims onder garantie geeft in geén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een neue garantieperiode in geval van een vervanging van het toestel.
  Toestellen of onderdelen die onder waarborg verrangen werden, worden daardoor eigendom van Varo NV.
• We beholden ons hetrecht voor om elke garantieclaim te weigeren waar bij de aankoop Niet kan worden geverifieerd of waar bij hetduidelijk is dat het product nicht correct werden onderhoven (propere ventilatiesleuven, regelmatifvervangen koolborstels,...).
  Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
• Uw gereedschap moet als geheel maar uw dealer worden谈起gebracht in een aanvaardbare staat van netheid, in+zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zichen van uw bewijs van aankoop.

12 MILIEU

Als uw machine na verloop van vrij aan verranging toe is, geef het dan nicht met het huisvuil mee, maar zorg voor een milieuvriendelijk verwerking. Afval geproduerd door elektrische machines mag Niet behandeld worden als normaal huishoudelijk afval. Zorg voor recycling waar waar passende installations bestaan. Raadpleeg deplaatselijk instanties of de verkoper voor adviezen over inzameling en verwerking.

13 CONFORMITEITSVERKLARING

Vario

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,

Product: Klopboormachine

Handelsmerk: POWERplus

Model:POWX0260

voldoet aan de essentièle eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke Niet-toegelaten modificatie van het apparaat maakt deze verklaring nietig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening);

2011/65/EU

2014/30/EG

2006/42/EG

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening);

EN60745-1:2009

EN60745-2-1:2010

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2:2019

EN61000-3-3:2013

Beheerder van de technische documentationatie: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

Philippe Vankerkhove

Regelgevings- en compliancemanager
