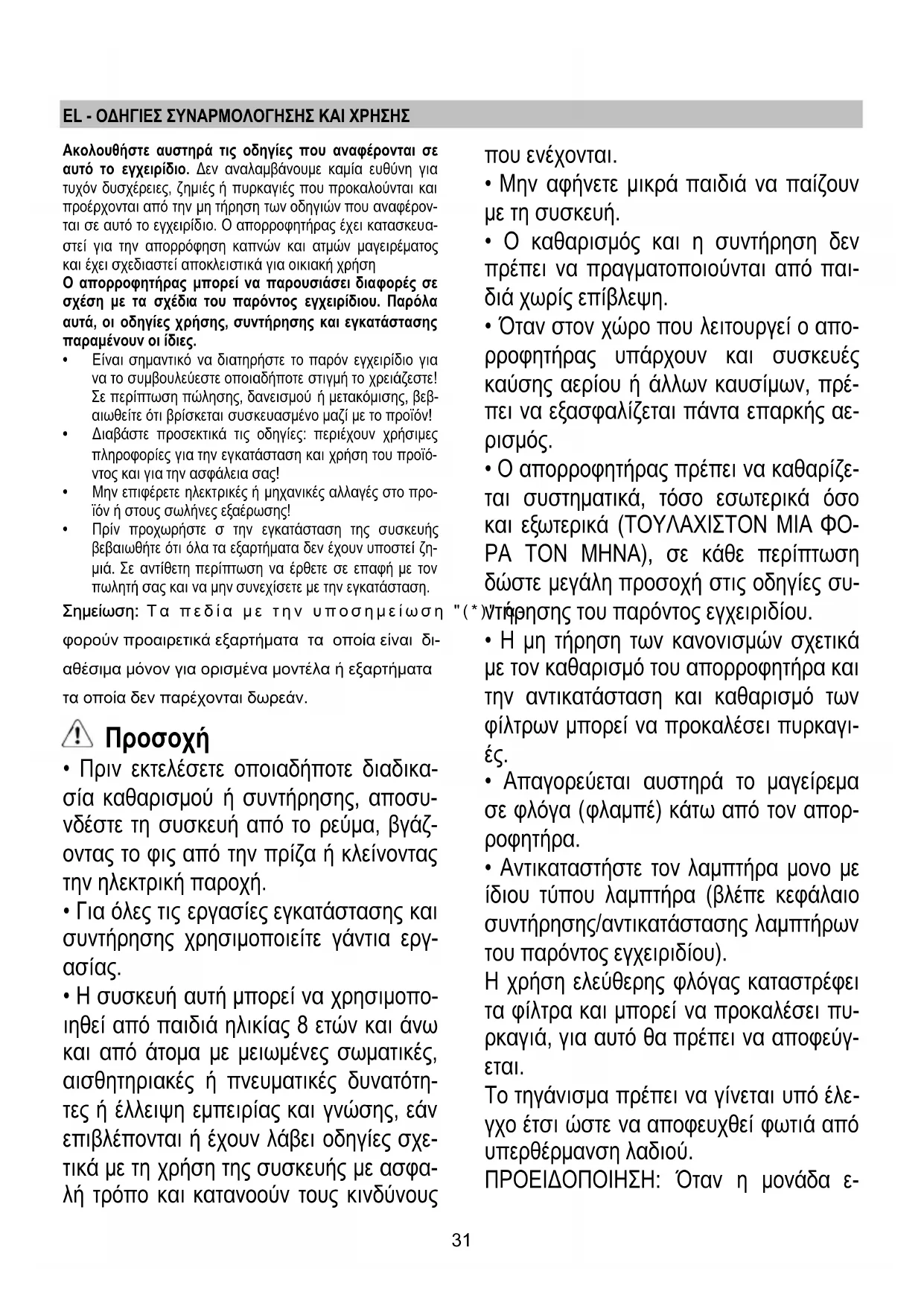

Remontar a grelha. Se a iluminação não funcionar, verifique se as lâmpadas fo- ram instaladas corretamente no seu devido lugar antes de chamar a assistência técnica.31 EL - ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ Ακολουθήστε αυστηρά τις οδηγίες που αναφέρονται σε αυτό το εγχειρίδιο. Δεν αναλαμβάνουμε καμία ευθύνη για τυχόν δυσχέρειες, ζημιές ή πυρκαγιές που προκαλούνται και προέρχονται από την μη τήρηση των οδηγιών που αναφέρον- ται σε αυτό το εγχειρίδιο. Ο απορροφητήρας έχει κατασκευα- στεί για την απορρόφηση καπνών και ατμών μαγειρέματος

έχει σχεδιαστεί αποκλειστικά για οικιακή χρήση Ο απορροφητήρας μπορεί να παρουσιάσει διαφορές σε σχέση με τα σχέδια του παρόντος εγχειρίδιου. Παρόλα αυτά, οι οδηγίες χρήσης, συντήρησης και εγκατάστασης παραμένουν οι ίδιες.

• Είναι σημαντικό να διατηρήστε το παρόν εγχειρίδιο για να το συμβουλεύεστε οποιαδήποτε στιγμή το χρειάζεστε! Σε περίπτωση πώλησης, δανεισμού ή μετακόμισης, βεβ- αιωθείτε ότι βρίσκεται συσκευασμένο μαζί με το προϊόν!

• Διαβάστε προσεκτικά τις οδηγίες: περιέχουν χρήσιμες πληροφορίες για την εγκατάσταση και χρήση του προϊό- ντος και για την ασφάλεια σας!

• Μην επιφέρετε ηλεκτρικές ή μηχανικές αλλαγές στο προ- ϊόν ή στους σωλήνες εξαέρωσης!

• Πρίν προχωρήστε σ την εγκατάσταση της συσκευής βεβαιωθήτε ότι όλα τα εξαρτήματα δεν έχουν υποστεί ζη- μιά. Σε αντίθετη περίπτωση να έρθετε σε επαφή με τον πωλητή σας και να μην συνεχίσετε με την εγκατάσταση. Σημείωση: Τα πεδία με την υποσημείωση "(*)" α- φορούν προαιρετικά εξαρτήματα τα οποία είναι δι- αθέσιμα μόνον για ορισμένα μοντέλα ή εξαρτήματα τα οποία δεν παρέχονται δωρεάν.

• Πριν εκτελέσετε οποιαδήποτε διαδικα- σία καθαρισμού ή συντήρησης, αποσυ- νδέστε τη συσκευή από το ρεύμα, βγάζ- οντας το φις από την πρίζα ή κλείνοντας την ηλεκτρική παροχή.

• Για όλες τις εργασίες εγκατάστασης και συντήρησης χρησιμοποιείτε γάντια εργ-

• Η συσκευή αυτή μπορεί να χρησιμοπο- ιηθεί από παιδιά ηλικίας 8 ετών και άνω και από άτομα με μειωμένες σωματικές, αισθητηριακές ή πνευματικές δυνατότη- τες ή έλλειψη εμπειρίας και γνώσης, εάν επιβλέπονται ή έχουν λάβει οδηγίες σχε- τικά με τη χρήση της συσκευής με ασφα- λή τρόπο και κατανοούν τους κινδύνους που ενέχονται.

• Μην αφήνετε μικρά παιδιά να παίζουν με τη συσκευή.

• Ο καθαρισμός και η συντήρηση δεν πρέπει να πραγματοποιούνται από παι- διά χωρίς επίβλεψη.

• Όταν στον χώρο που λειτουργεί ο απο- ρροφητήρας υπάρχουν και συσκευές καύσης αερίου ή άλλων καυσίμων, πρέ- πει να εξασφαλίζεται πάντα επαρκής αε-

• Ο απορροφητήρας πρέπει να καθαρίζε- ται συστηματικά, τόσο εσωτερικά όσο και εξωτερικά (ΤΟΥΛΑΧΙΣΤΟΝ ΜΙΑ ΦΟ- ΡΑ ΤΟΝ ΜΗΝΑ), σε κάθε περίπτωση δώστε μεγάλη προσοχή στις οδηγίες συ- ντήρησης του παρόντος εγχειριδίου.

• Η μη τήρηση των κανονισμών σχετικά με τον καθαρισμό του απορροφητήρα και την αντικατάσταση και καθαρισμό των φίλτρων μπορεί να προκαλέσει πυρκαγι-

• Απαγορεύεται αυστηρά το μαγείρεμα σε φλόγα (φλαμπέ) κάτω από τον απορ-

• Αντικαταστήστε τον λαμπτήρα μονο με ίδιου τύπου λαμπτήρα (βλέπε κεφάλαιο συντήρησης/αντικατάστασης λαμπτήρων του παρόντος εγχειριδίου). Η χρήση ελεύθερης φλόγας καταστρέφει τα φίλτρα και μπορεί να προκαλέσει πυ- ρκαγιά, για αυτό θα πρέπει να αποφεύγ-

Το τηγάνισμα πρέπει να γίνεται υπό έλε- γχο έτσι ώστε να αποφευχθεί φωτιά από υπερθέρμανση λαδιού. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν η μονάδα ε-32 στιών βρίσκεται σε λειτουργία, τα προ- σβάσιμα μέρη του απορροφητήρα μπορ- εί να είναι ζεστά.

• Μη συνδέετε τη συσκευή στο ηλεκτρικό δίκτυο εάν δεν έχει ολοκληρωθεί η εγκα-

• Πρέπει να τηρούνται πιστά όλοι οι ισχύοντες τοπικοί κανον- ισμοί για τα τεχνικά μέτρα και τα μέτρα ασφαλείας της εκκέν- ωσης των καπνών.

• Ο αέρας που αποβάλλεται δεν πρέπει να κατευθύνεται σε αγωγό που χρησιμοποιείται για την εκκένωση καπνών που παράγονται από συσκευές καύσης αερίου ή άλλου είδους

Μη χρησιμοποιείτε ή μην αφήνετε τον απορροφητήρα χωρίς λάμπες σωστά τοποθετημένες, εξαιτίας ενδεχόμενου κινδύνου ηλεκτροπληξίας.

• Μη χρησιμοποιείτε ποτέ τον απορροφητήρα αν δεν είναι σωστά τοποθετημένο το μεταλλικό πλέγμα!

• Μη χρησιμοποιείτε ΠΟΤΕ τον απορροφητήρα σαν επίπεδο στήριξης, εκτός αν αναφέρεται ρητά στο εγχειρίδιο.

• Χρησιμοποιήστε μόνο τις βίδες στερέωσης που παρέχονται με το προϊόν εγκατάστασης ή, αν δεν παρέχονται, προμηθευ- τείτε τον σωστό τύπο βιδών.

• Χρησιμοποιήστε το σωστό μέγεθος βιδών, όπως ορίζεται στις Οδηγίες εγκατάστασης.

• Σε περίπτωση αμφιβολίας, συμβουλευτείτε αντιπρόσωπο ή εξουσιοδοτημένο κέντρο εξυπηρέτησης.

• Εάν η εγκατάσταση βιδών και στηριγμάτων στερέω- σης δεν γίνει σύμφωνα με τις οδηγίες, μπορεί να πρ- οκληθούν κινδύνοι ηλεκτρικής φύσεως.

• Να μην χρησιμοποιείται με προγραμματιστή, χρονόμ- ετρο, ξεχωριστό τηλεχειριστήριο ή οποιοδήποτε άλλη συσκευή που ενεργοποιείται αυτομάτως. Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή οδηγία 2012/19/EC σχετικά με τα Απορριπτόμενα ηλεκτρικά και ηλεκτρονικά εξαρτήματα (WEEE). Εξασφαλίζοντας ότι το προϊόν αυτό απορρίπτεται σωστά, θα βοηθήσετε στην πρόληψη πιθανά αρνητικών επιπτώσεων για το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα μπορο- ύσαν να δημιουργηθούν από τον ακατάλληλο χειρισμό αυτού το προϊόντος ως απόρριμμα.

πάνω στο προϊόν, ή στα έγγραφα που συνοδεύουν το προϊόν, υποδεικνύει ότι αυτή η συσκευή δεν μπορεί να θεωρηθεί οικιακό απόρριμμα. Αντί για αυτό θα πρέπει να παραδοθεί στο κατάλληλο σημείο περισυλλογής για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών εξαρ- τημάτων. Η απόρριψή του πρέπει να πραγματοποιείται τη-

τοπική νομοθεσία για την διάθεση των απορριμ-

Για πιο λεπτομερείς πληροφορίες σχετικά με την επεξεργασί- α, την περισυλλογή και την ανακύκλωση αυτού του προϊόντο- ς, παρακαλούμε επικοινωνήστε με το αρμόδιο γραφείο την τοπικής αυτοδιοίκησης, την τοπική σας υπηρεσία αποκομι- δής οικιακών απορριμμάτων ή το κατάστημα όπου αγοράσα-

Η συσκευή έχει σχεδιαστεί, δοκιμαστεί και κατασκευαστεί σύμφωνα με την:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Προτάσεις για μια σωστή χρήση ούτως ώστε να μειωθούν οι περιβαλλοντικές επιπτώσεις: Ενεργοποιήστε τον απορροφητήρα στην ελάχι- στη ταχύτητα όταν αρχίσετε το μαγείρεμα και αφήστε τον αναμμένο για λίγα λεπτά μετά το τέλος του μαγειρέματος.

την ταχύτητα μόνο σε περίπτωση μεγάλης συγκέν- τρωσης καπνού και ατμού και χρησιμοποιήστε την επιταχυν- όμενη ταχύτητα μόνο σε ακραίες καταστάσεις. Αντικαταστή- στε το φίλτρο ενεργού άνθρακα όταν θα πρέπει να διατηρηθεί μια καλή απόδοση της μείωσης της οσμής. Καθαρίστε το φίλτρο λίπους όταν θα πρέπει να διατηρηθεί μια καλή

δοση του φίλτρου λίπους. Χρησιμοποιήστε τη μέγιστη διάμε- τρο του συστήματος των σωληνώσεων που υποδεικνύεται στο εγχειρίδιο αυτό, ούτως ώστε να βελτιστοποιηθεί η από- δοση και να ελαχιστοποιηθεί ο θόρυβος.

Ο απορροφητήρας έχει κατασκευαστεί κατά τέτοιο τρόπο ώστε να μπορεί να χρησιμοποιηθεί είτε ως τύπος απορρόφη- σης εξωτερικής εκκένωσης (με αεραγωγό) είτε ως τύπος φιλ- τραρίσματος εσωτερικής ανακύκλωσης. Τύπος απορρόφησης Ο απορροφητήρας διαθέτει ανώτερη οπή εξαερισμού B1 και προαιρετικά οπίσθια οπή B2*, για τον εξαερισμό των καπνών προς το εξωτερικό περιβάλον

Επιλέξτε αυτήν που ταιριάζει περισσότερο στις ανάγκες σας και βάλτε την παρεχόμενη φλάντζα C, ενώ πρέπει να κλείσετε την εναπομείνουσα οπή με το παρεχόμενο –εάν προβλέπεται- πώμα D*. Σημείωση: σε μερικά μοντέλα, η ανώτερη οπή B1 παρέχε- ται κλειστή: πιέστε ενεργητικά για να αποκοπεί το προσχ- εδιασμένο μέρος που κλέινει την οπή εξαγωγής ατμών και αφαιρέστε το. Προσοχή! Το προσχεδιασμένο μέρος δεν μπορεί να επα- νέλθει στην θέση του, άρα μην προχωρήσετε με την εργα- σία κοπής εάν δεν είσασται σίγουροι για το είδος εγκατά- στασης που θα ακολουθήσετε. Προσοχή! Σε μερικά μοντέλα η οπίσθια οπή δεν είναι άμεσα

ακόμα και αφαιρώντας το πώμα (εάν είναι εφαρμ- οσμένο). Σε αυτή τη περίπτωση, αφαιρέστε τραβώντας το πλαστικό E1 ή E2 το οποίο εμποδίζει την οπή, εν ανάγκη χρησιμοποιήστε μια πένσα και έναν κόπτη. Ελένξτε εάν ο33 επιλογέας απορρόφησης/φιλτραρίσματος G (στο εσωτερι- κό του απορροφητήρα) βρίσκεται στην θέση απορρόφησης

Τύπος φιλτραρίσματος Σε περίπτωση που δεν είναι δυνατός ο εξαερισμός των κα- πνών μαγειρέματος προς το εξωτερικό περιβάλλον, μπορείτε να χρησιμοποιήσετε τον απορροφητήρα σε μορφή φιλτραρ- ίσματος εφαρμόζοντας το φίλτρο άνθρακα. Οι καπνοί ανακυ-

μέσω της εμπρόσθιας σχάρας που βρίσκεται πά- νω πό τον πίνακα ελέγχου. Βεβαιωθήτε ότι ο επιλογέας απορρόφηση- ς/φιλτραρίσματος G (στο εσωτερικό του απορροφητήρα) βρίσκεται στην θέση φιλτραρίσματος (F). Εγκατασταση Η ελάχιστη απόσταση μεταξύ της επιφάνειας της βάσης εστι- ών και του κατώτερου μέρους του απορροφητήρα κουζίνας δεν πρέπει να είναι μικρότερη των 60εκ. στην περίπτωση ηλεκτρικών κουζινών και των 75εκ στην περίπτωση κουζινών υγραερίου ή μικτών. Εάν οι οδηγίες εγκατάστασης για βάση εστιών με αέριο καθ- ορίζουν μια μεγαλύτερη απόσταση , πρέπει να την λάβετε

Ηλεκτρικη συνδεση Η τάση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε αυ- τήν που αναγράφεται στην χαρακτηριστική ετικέτα, τοποθε- τημένη στο εσωτερικό του απορροφητήρα. Εάν παρέχεται η πρίζα, συνδέστε τον απορροφητήρα με παροχή ρεύματος που, σύμφωνα με τους προβλεπόμενους κανονισμούς, πρέ- πει να βρίσκεται σε προσιτή ζώνη, ακόμη και μετά την εγκα-

. Εάν δεν παρέχεται η πρίζα (προβλεπόμενη σύνδε- ση απευθείας με το ρεύμα) ή η πρίζα δεν είναι σε προσβάσι- μη ζώνη, ακόμη και μετά την εγκατάσταση, εφαρμόστε έναν διπολικό διακόπτη ώστε να πληρεί τους κανόνες ασφαλείας που εξασφαλίζουν την ολοκληρωμένη αποσύνδεση του συ- στήματος σε περίπτωση υπέρτασης (κατηγορίας ΙΙΙ), σύμφω- να με τις οδηγίες και τους κανόνες εγκαταστάσεως. ΠΡΟΕΙΔΟΠΟίΗΣΗ! πριν συνδέσετε το σύστημα του απορροφητήρα με την ηλεκ- τρική εγκατάσταση και βεβαιωθείτε για την σωστή του λειτο- υργία, να ελέγχετε πάντοτε εάν το καλώδιο σύνδεσης είναι ορθά μονταρισμένο. Προσοχή! Η αντικατάσταση του καλωδίου παροχής πρέπει να πραγματοποιηθεί από την εξουσιοδοτημένη τεχνική υπηρ- εσιών ώστε να αποτραπεί κάθε κίνδυνος. Εγκατασταση Ο απορροφητήρας μπορεί να εγκατασταθεί στον τοίχο ή σε έπιπλο. Εάν παρέχεται, χρησιμοποιήστε τον οδηγό H για να τρυπήσετε στις σωστές αποστάσεις, αλλιώς ακουμπήστε τον απορροφητήρα στον τοίχο ή στο έπιπλο και σημειώστε με μολύβι τις προβλεπόμενες οπές. Εγκατάσταση στον τοίχο – Βάλτε τα ούπα J στις οπές που έχετε κάνει και 2 βίδες K στις ανώτερες οπές, βγάλτε την σχ- άρα και αγκιστρώστε τον απορροφητήρα στις 2 βίδες και βάλτε από το εσωτερικό την τρίτη βίδα L και βιδώστε τις

Εγκατάσταση σε έπιπλο – Ασφαλίστε με 4 βίδες M από το εσωτερικό του επίπλου.

Ο απορροφητήρας είναι εξοπλισμένος με πίνακα ελέγχου που έχει τη δυνατότητα ελέγχου επιλογής ταχυτήτων και με διακ- όπτη φωτισμού για να ελέγχει το φωτισμό στη μαγειρική ζών-

Ανοίγετε πάντα τον συλλέκτη ατμού N*. Εάν το προιόν σας είναι εφοδιασμένο με ηλεκτρική ή μηχανι- κή βαλβίδα, τα διαθέσιμα πλήκτρα και/ ή κουμπιά και/ή λαβές χειρισμού χρησιμεύουν για τον έλεγχο των φωτισμών και για το άνοιγμα και κλείσιμο της βαλβίδας.

Για τον καθαρισμό χρησιμοποιήστε ΑΠΟΚΛΕΙΣΤΙΚΑ ένα υγρό πανί με ουδέτερα υγρά απορρυπαντικά. ΜΗΝ ΧΡΗΣΙ- ΜΟΠΟΙΕΙΤΕ ΕΡΓΑΛΕΙΑ Ή ΜΕΣΑ ΚΑΘΑΡΙΣΜΟΥ! Αποφύγετε τη χρήση λειαντικών μέσων. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕ- ΙΤΕ ΑΛΚΟΟΛ! Φίλτρο για τα λίπη Συγκρατεί τα σωματίδια λίπους που προέρχονται από το

Εάν βρίσκεται στο εσωτερικό γρίλιας στήριξης, μπορεί να ανήκει σε έναν από τους παρακάτω τύπους: το χάρτινο φίλτρο πρέπει να αντικαθίσταται μια φορά το μήνα ή, αν είναι χρωματιστό στο πάνω μέρος, όταν το χρώμα διακρίνεται από τα ανοίγματα της γρίλιας. το μεταλλικό φίλτρο πρέπει να καθαρίζεται μια φορά το μήνα με ουδέτερα απορρυπαντικά, στο χέρι ή στο πλυντήριο πιάτων σε χαμηλές θερμοκρασίες και με σύντομο κύκλο. Με το πλυσιμο στο πλυντηριο το μεταλλικο φιλτρο για τα λιποι μπορει να χασει το χρωμα αλλα οι δικες του ιδιοτητες φιλτρα- ρισματος δεν μεταβαλλονται

Για να εργαστείτε στο φίλτρο λίπους ανοίξτε την σχάρα από τα κλιπ P και απελευθερώστε το από τα R1 ή R2. Το αυτόματο μεταλλικό φίλτρο δεν έχει σχάρα υποστήριξης. Για να το απελευθερώσετε τραβήξτε το έλασμα απελευθέρω- σης P4 προς τα πίσω και αφαιρέστε το φίλτρο προς τα κάτω.34 Φιλτρο ανθρακα (μονο για τον τυπο φιλτραρισμα-

Απορροφά τις δυσάρεστες οσμές που προέρχονται από το μαγείρεμα. Ο κορεσμός του ενεργού άνθρακα συντελείται λίγο πολύ από την παρατεταμένη χρήση ανάλογα με τον τύπο του μαγειρέμ- ατος και την συχνότητα καθαρισμού του φίλτρου για τα λίπη. Σε κάθε περίπτωση είναι αναγκαία η αντικατάσταση του φίλ- τρου τουλάχιστον κάθε τέσσερις μήνες

Το φίλτρο άνθρακα μπορεί να ΜΗΝ πλυθεί ή να ανανεωθεί. Μπορεί να είναι μεταξύ των παρακάτω τύπων: Τετράγωνο S1, S2 ή S3: Εγκατάσταση (S1 ή S2): βάλτε την πίσω πλευρά T και κλεί- στε την εμπρόσθια (U). Εγκατάσταση (S3): Βγάλτε το κάλυμμα W γυρίζοντας κατά 90° τις λαβές O. Βάλτε το μαξιλαράκι άνθρακα στο εσωτερικό της κατάλληλης περιοχής και ασφαλίστε το γυρίζοντας κατά 90° την λαβή O, κλείνοντας το κάλυμμα.. Ακολουθήστε την ανάποδη διαδικασία για την αφαίρεση.. Κυκλικό(V1-V2-V3-διάφορα μοντέλα): Κλείσιμο με κλίπ βάλτε το στην καλυπτόμενη περιοχή σχάρ- ας προστασίας μηχανής προσέχοντας να ταιριάζει το X1 ή X2 ή X3 με το αντίστοιχο φίλτρο άνθρακα Y1 ή Y2 στον προ- σαγωγέα και κατόπιν γυρίστε σε ωρολογιακή περιστροφή. Σε περίπτωση ξεβιδώματος κάντε αντιωρολογιακή περιστροφή ενώ εάν δεν υπάρχει η προεξοχή Z θυμηθείτε να την σηκώσε- τε ελαφρά πριν να προχωρήσετε με την εργασία. Αντικατάσταση λαμπών Αποσυνδέστε τον απορροφητήρα από το ηλεκτρικό ρεύμα. Προειδοποίηση! Πρίν ακουμπήσετε τις λάμπες βεβαιωθείτε ότι είναι κρύες. Αντικαταστήστε την καταστραμμένη λάμπα με μία του ίδιου τύπου όπως υποδεικνύεται στην χαρακτηριστική ετικέτα η οποία βρίσκεται κοντά στην λάμπα στον απορροφητήρα. Αφαιρέστε τη σχάρα. Αφαιρέστε τον κατεστραμμένο λαμπτήρα κι εν συνεχεία αντι- καταστήστε τον (συμβουλευτείτε τον πίνακα που ακολουθεί): Λαμπτήρας Ισχύς (W) Βύσμα 28 E14 Τάση (V) Διαστάσεις (mm)

Κωδικός ILCOS D (σύμφωνα με τον IEC 61231)
