Typ produktu	Odvětrávací digestoř
Značka	BEKO
Model	HNS61310XH
Elektrické napájení	230 V ~ 50 Hz
Osvětlení	Žárovka E14, 28 W, 230 V
Počet rychlostí	Více rychlostí odsávání
Typ instalace	Nástěnná nebo pod skříňku
Verze	Odsávací (venkovní odvod) nebo recirkulační (s uhlíkovým filtrem)
Tukový filtr	Kovový (mytelný) nebo papírový (jednorázový)
Uhlíkový filtr	Aktivní, nutno vyměnit každé 4 měsíce
Minimální vzdálenost od varné desky	≥60 cm (elektrická) / ≥75 cm (plyn)
Materiál	Nerez
Ovládání	Ovládací panel s voličem rychlosti a osvětlením
Recirkulace	Možná s volitelným uhlíkovým filtrem
Bezpečnost	Odpojte před údržbou, nepoužívejte bez mřížky
Výměna žárovky	Typ E14, 28 W, 230 V, délka 67 mm
Shoda	EN/IEC 60335, EN/IEC 61591

Často kladené otázky - HNS61310XH BEKO

Jaká je minimální vzdálenost mezi digestoří a varnou deskou?

Minimální vzdálenost mezi varnou deskou a nejnižší částí digestoře je 60 cm pro elektrické sporáky a 75 cm pro plynové nebo kombinované sporáky. Vždy dodržujte pokyny výrobce varné desky, pokud uvádějí větší vzdálenost.

Jak nainstalovat digestoř v odsávací verzi?

Pro odsávací instalaci použijte horní vývod vzduchu B1 (nebo volitelný zadní B2) k odvádění kouře ven. Nasaďte přiloženou přírubu C a uzavřete nepoužitý otvor zátkou D. Ujistěte se, že přepínač režimu uvnitř digestoře je v poloze A (odsávací).

Jak vyčistit tukový filtr?

Tukový filtr je třeba čistit jednou měsíčně. Pokud je kovový, umyjte jej ručně jemným čisticím prostředkem nebo v myčce nádobí na nízkou teplotu v krátkém cyklu. Papírový filtr je třeba vyměnit, když je zabarvený. Nikdy nepoužívejte abrazivní prostředky ani alkohol.

Kdy je nutné vyměnit uhlíkový filtr?

Aktivní uhlíkový filtr je třeba vyměnit maximálně každé 4 měsíce, v závislosti na používání a pravidelnosti čištění tukového filtru. Nelze jej čistit ani regenerovat.

Jak vyměnit žárovku v digestoři?

Odpojte digestoř a ujistěte se, že jsou žárovky studené. Sejměte mřížku, poté vyjměte vadnou žárovku. Nahraďte ji žárovkou typu E14, 28 W, 230 V, délka 67 mm (ILCOSD HSGSB/C/UB-28-230-E14-67). Nasaďte zpět mřížku. Pokud osvětlení nefunguje, zkontrolujte správné usazení žárovek.

Lze digestoř používat v recirkulačním režimu?

Ano, pokud není možné venkovní odvětrávání, můžete digestoř používat v recirkulačním režimu instalací aktivního uhlíkového filtru. Poté přepněte vnitřní přepínač režimu do polohy F (filtrační). Kouř je recirkulován přední mřížkou nad ovládacím panelem.

Co dělat, když digestoř po instalaci nefunguje?

Nejprve zkontrolujte, zda je připojeno elektrické napájení a zda není vypnutý jistič. Ujistěte se, že přepínač režimu (odsávací/filtrační) je správně nastaven. Pokud se nerozsvítí osvětlení, zkontrolujte žárovky. Pokud problém přetrvává, kontaktujte zákaznický servis.

Mohu používat digestoř bez filtru?

Ne, digestoř nikdy nepoužívejte bez správně nasazené mřížky a filtrů. Mohlo by dojít k riziku požáru a poškození spotřebiče. Tukový filtr musí být vždy na svém místě.

Jak upevnit digestoř pod skříňku?

Pro upevnění pod skříňku použijte přiložené 4 šrouby M k přišroubování digestoře dovnitř skříňky. Nejprve vyznačte umístění otvorů pomocí šablony nebo přiložením digestoře. Všechny šrouby řádně utáhněte.

Jaká bezpečnostní opatření dodržovat při používání digestoře?

Před každou údržbou spotřebič vždy odpojte. Nepřipalujte potraviny pod digestoří. Nenechávejte smažení bez dozoru, aby nedošlo k vzplanutí oleje. Při čištění používejte rukavice. Dodržujte minimální vzdálenost od varné desky. Neprovozujte digestoř bez mřížky.

NÁVOD K OBSLUZE HNS61310XH BEKO

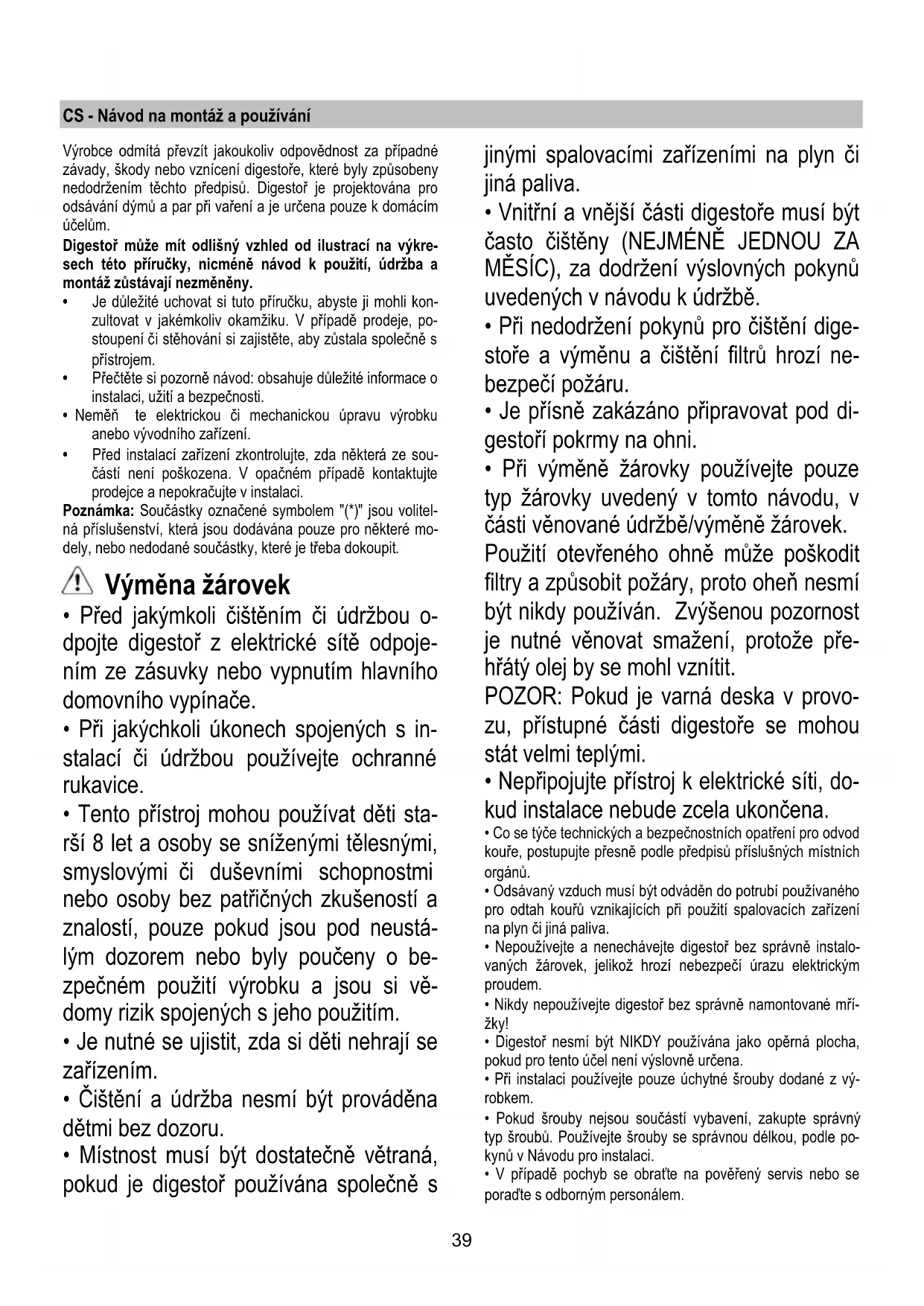

Výrobce odmítá převzít jakoukoli odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektována pro odsávání dýmů a par při vaření a je určena pouze k domácím účelům.

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněny.

Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoli okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem. - Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti. - Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení. - Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Poznámka: Součástky označené symbolem "(*)" jsou volitelné příslušenství, která jsou dodávána pouze pro některé modely, nebo nedodané součástky, které je třeba dokoupit.

Výměna žárovek

• Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.
• Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.
• Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.
• Je nutné se ujistit, zda si děti nehrají se zařízením.
• Čištění a údržba nesmí být prováděna dětmi bez dozoru.
• Místnost musí být dostatečně větrána, pokud je digestoř používána společně s

jinými spalovacími zařízeními na plyn či jiná paliva.

• Vnitřní a vnější části digestoře musí být často čištěny (NEJMÉNĚ JEDNOU ZA MĚSÍC), za dodržení výslovných pokynů uvedených v návodu k údržbě.
• Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.
• Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.
• Při výměně žárovky používejte pouze typy žárovek uvedené v tomto návodu, v části věnované údržbě/výměně žárovek.

Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán. Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.

• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
• Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.
• Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouřů vznikajících při použití spalovacích zařízení na plyn či jiná paliva.
• Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.
• Nikdy nepoužívejte digestoř bez správně namontované mřížky!
• Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.
• Při instalaci používejte pouze uchycovací šrouby dodané s výrobkem.
• Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou, podle pokynů v návodu pro instalaci. V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem.

POZOR!

V případě chybějící instalace šroubů a uchycovacích prvků dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy. - Nepoužívejte s programátorem, časovým spínačem, samostatným dálkovým ovládáním nebo jiným zařízením, které se aktivuje automaticky.

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Mezinárodní zvláštní výbor pro rádiové rušení, pozn. překl.)

Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete s vařením, a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpůrnou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (filtry), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (filtry), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

Použití

Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištění vzduchu v místnosti.

Odsávací verze

Odsávač je vybaven horním výfukem B1 a možná i zadním výfukem B2 pro výfuk dýmu na venek. Zvolte si nejvhodnější a upevněte přírubu C, která je součástí výbavy zařízení, uzavřete nepoužitý otvor zátkou D, která je součástí výbavy.

Poznámka: u některých modelů je horní otvor B1 dodáván uzavřený: Stiskněte energicky k oddělení předlomenou část uzavírající výfukový otvor a odstraňte ji.

Pozor! Přelomená část nemůže být opět namontována na své místo, proveďte tuto operaci pouze jestliže si jste jisti instalací, kterou chcete provést.

Pozor! U některých modelů zadní výstupný otvor není ihned přístupný i po odnětí zátky (je-li již namontovaná), v tomto případě odejměte plastovou součást E1 a E2, která zakrývá otvor a vyjměte ji kleštěmi anebo nožem. Zkontrolujte si, zda selektor odsávací/filtrující (uvnitř odsávací) G je v pozici odsávací (A).

Filtrující verze

V případě, že není možné uvolnit dýmy a páry z vaření mimo prostředí, lze používat odsávací ve filtrující verzi tak, že se namontuje uhlíkový filtr, dýmy a páry jsou recyklovány přední mřížkou umístěnou nad ovládací desku. Zkontrolujte si, zda selektor odsávací/filtrující (uvnitř odsávací) G je v pozici filtrující (F).

Instalace

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 60 cm v případě elektrických sporáků, 75 cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

POZOR!

Dříve než znovu napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Pozor! Výměna napájecího kabelu musí být provedena pouze odborným technickým personálem určeným k tomuto druhu úkonů za účelem vyvarovat se jakémukoliv riziku.

Instalace

Odsávač může být instalován na stěně či na podkladu závěsné skříňky; používejte šablony H k vyvrtání děr ve správné vzdálenosti. Pokud šablona není dodána, opřete odsávač o stěnu či na podklad závěsné skříňky a vyznačte tužkou díry k provedení.

Upevnění na stěnu - vsuňte moždíky J do vyvrtaných otvorů a dva šrouby K do horních otvorů, odejměte mřížku a zavěste odsávač na 2 šrouby a pak zevnitř vsuňte třetí šroub L, všechny utáhněte.

Upevnění na závěsnou skříň - Upevněte odavač 4 šrouby M ze vinitru závěsné skříně.

Provoz

Odsavač je vybaven ovládacím panelem s ovládáním rychlosti odsávání a zapínáním osvětlení pracovní plochy.

Otevřete vždy sběrač par.

Jestliže je váš výrobek vybaven ventilem ovládaným mechanicky nebo elektricky, klávesy a/nebo tlačítka a/nebo rukojeti k dispozici slouží ke kontrole svítidel a k otevírání či uzavírání ventilu.

Údržba

Čištění

Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!

Tukový filtr

Zadržuje částice tuku uvolňující se při vaření.

Může být jedním z následujících typů:

Papírový filtr se musí měnit jednou za měsíc, nebo pokud se zabarví jeho spodní strana, v tomto případě je zabarvení vidět skrz spodní mřížku.

Kovový tukový filtr má neomezenou životnost a musí se mýt ručně vlažnou vodou s čisticím prostředkem nebo v myčce na nádobí při nízké teplotě a krátkém cyklu. Při čištění dejte pozor, aby nedošlo k mechanickému poškození filtru.

Tukové kovové filtry se musí čistit podle stupně znečištění, nejméně však alespoň jednou měsíčně!

K filtru proti mastnotám přistoupíte otevřením mřížky uvolněním háku P a uvolněním z upevňovacích bodů R1 či R2.

Samonosný kovový filtr nemá podpůrnou mřížku, k jeho odstranění je třeba vytáhnout pružiny P4 dozadu a vyjměte filtr směrem dolů.

Filtr s aktivním uhlíkem (jen u filtrační verze)

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření. Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.

NEMŮŽE být umýván či regenerován.

Může být jedním z následujících typů:

Pravouhlý S1, S2 či S3:

Montáž (S1 nebo S2): vsuňte zadní stranu T a zavěste zepředu (U).

Montáž (S3): Odstraňte přírubu W tím, že otočíte o 90° rukojetí O

Vsuňte uhlíkový kobereček dovnitř vchodného prostoru a upevněte ho tím, že otočíte o 90° rukojetí O, uzavřete přírubu. K demontáži postupujte opačným způsobem.

Kruhový (V1-V2-V3-různé modely):

Vsunování na západku umístit do středu ke krytí mřížky chránící motor tak, aby orientační body X1 nebo X2 nebo X3 na uhlíkovém filtru odpovídaly orientačním bodům Y1 či Y2, pak otočte ve směru hodinových ručiček; v případě demontáže otáčejte ve směru proti hodinovým ručičkám, je-li vybavena jazýčkem Z nezapomenout na to, že předtím musí být lehce nadzvednut.

Výměna žárovek

Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se dotknete svítidel si ověřte, že vychladla.

Poškozenou žárovku vyměňte za novou stejného typu, dle údajů uvedených na technickém štítku nebo vedle žárovky přímo na digestoři.

Vyjměte mřížku

Vyjměte poškozenou žárovku a vyměňte ji za novou (viz tabulka níže):

Žárovka	Výkon (W)		Patice
	28		E14
Napěti (V)		Rozměry (mm)
230		67 (Délka od svě- telného středu)
Označeni ILCOS D podle normy IEC 61231
HSGSB/C/UB-28-230-E14-67

Opět namontujte mřížku.

Jestliže osvětlení nefunguje, dříve než zavoláte servis, si ověřte, zda jste správně nasadili žárovky do uložení.

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE).

Elektrické napojení

Než znovu připojíte obvod digestoře k síťovému napájení a ověříte správné fungování, zkontrolujte vždy, zda byl síťový kabel správně namontován.

Upozornění! Výměna napájecího kabelu musí být provedena příslušnou schválenou technickou službou.

Montáž

Otevírejte vždy sběrač par N*.

Pokud je váš výrobek vybaven pojistkou s elektrickou nebo mechanickou činností, klávesnice a/nebo tlačítka a/nebo rukojeti k dispozici slouží ke kontrolování svítidel a k otevření a uzavření pojistky.

Údržba

Čištění

Při čištění je třeba použít VÝLUČNĚ látku navlhčenou neutrálními tekutými čisticími prostředky.

NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!

Protitukový filtr

Při mytí v myčce nádobí může protitukový filtr změnit barvu, ale jeho charakteristické vlastnosti se tím vůbec nezmění. K filtru proti mastnotám přistoupíte otevřením mřížky uvolněním háčků P a uvolněním z upevňovacích bodů R1 nebo R2.

Samonosný kovový filtr nemá podpůrnou mřížku, k jeho odstranění je třeba vytáhnout pružiny P4 dozadu a vyjmout filtr směrem dolů.

Montáž (S3): Odstraňte přírubu W tím, že otočíte o 90° rukojetí O.

Vsuňte uhlíkový kobereček dovnitř vchodného prostoru a upevněte ho tím, že otočíte o 90° rukojetí O, uzavřete přírubu.

Při demontáži postupujte opačným způsobem.

Kruhový (V1-V2-V3-různé modely):
