Tip izdelka	Kuhinjska napa
Znamka	BEKO
Model	HNS61310XH
Električno napajanje	230 V ~ 50 Hz
Osvetlitev	Žarnica E14, 28 W, 230 V
Število hitrosti	Več hitrosti sesanja
Tip namestitve	Stenska ali pod omaro
Različica	Sesalna (zunanji odvod) ali recirkulacijska (ogljeni filter)
Filter proti maščobi	Kovinski (pralen) ali papirnati (za enkratno uporabo)
Ogljeni filter	Aktivni, zamenjati vsake 4 mesece
Najmanjša razdalja do kuhalne plošče	≥60 cm (električna) / ≥75 cm (plin)
Material	Nerjavno jeklo
Upravljanje	Nadzorna plošča z izbirnikom hitrosti in osvetlitvijo
Recirkulacija	Možna z dodatnim ogljenim filtrom
Varnost	Pred vzdrževanjem izključite, ne uporabljajte brez rešetke
Zamenjava žarnice	Tip E14, 28 W, 230 V, dolžina 67 mm
Skladnost	EN/IEC 60335, EN/IEC 61591

Pogosto zastavljena vprašanja - HNS61310XH BEKO

Kakšna je najmanjša razdalja med napo in kuhalno ploščo?

Najmanjša razdalja med kuhalno ploščo in najnižjim delom nape je 60 cm za električne kuhalne plošče in 75 cm za plinske ali mešane kuhalne plošče. Vedno upoštevajte navodila proizvajalca kuhalne plošče, če navajajo večjo razdaljo.

Kako namestiti napo v sesalni način?

Za sesalno namestitev uporabite zgornji odvod zraka B1 (ali zadnji B2, ki je na voljo) za odvajanje dima na prosto. Namestite priloženo prirobnico C in zamašite neuporabljeno luknjo z zamaškom D. Prepričajte se, da je izbirnik načina znotraj nape v položaju A (sesalni).

Kako očistiti filter proti maščobi?

Filter proti maščobi je treba očistiti enkrat na mesec. Če je kovinski, ga ročno očistite z blagim detergentom ali v pomivalnem stroju pri nizki temperaturi na kratkem programu. Papirnati filter je treba zamenjati, ko je obarvan. Nikoli ne uporabljajte abrazivnih orodij ali alkohola.

Kdaj je treba zamenjati ogljeni filter?

Aktivni ogljeni filter je treba zamenjati največ vsake 4 mesece, odvisno od uporabe in rednosti čiščenja filtra proti maščobi. Ni ga mogoče očistiti ali regenerirati.

Kako zamenjati žarnico na napi?

Izključite napo in se prepričajte, da so žarnice hladne. Odstranite rešetko, nato odstranite okvarjeno žarnico. Zamenjajte jo z žarnico tipa E14, 28 W, 230 V, dolžine 67 mm (ILCOSD HSGSB/C/UB-28-230-E14-67). Namestite rešetko. Če osvetlitev ne deluje, preverite pravilno namestitev žarnic.

Ali je napo mogoče uporabljati v recirkulacijskem načinu?

Da, če zunanji odvod ni mogoč, lahko napo uporabljate v recirkulacijskem načinu z namestitvijo aktivnega ogljenega filtra. Nato nastavite notranji izbirnik načina v položaj F (filtrirni). Dim se reciklira skozi sprednjo rešetko nad nadzorno ploščo.

Kaj storiti, če napa po namestitvi ne deluje?

Najprej preverite, ali je električno napajanje priključeno in ali ni skočila varovalka. Prepričajte se, da je izbirnik načina (sesalni/filtrirni) pravilno nastavljen. Če osvetlitev ne deluje, preverite žarnice. Če težava ostane, se obrnite na servisno službo.

Ali lahko napo uporabljam brez filtra?

Ne, nape nikoli ne smete uporabljati brez pravilno nameščene rešetke in filtrov. To bi lahko povzročilo nevarnost požara in poškodovalo napravo. Filtri proti maščobi morajo biti vedno nameščeni.

Kako pritrditi napo pod omaro?

Za pritrditev pod omaro uporabite priložene 4 vijake M, da privijete napo v notranjost omare. Najprej označite mesto lukenj s pomočjo šablone ali tako, da napo pritisnete ob omaro. Dobro privijte vse vijake.

Katere varnostne ukrepe je treba upoštevati pri uporabi nape?

Pred vsakim vzdrževanjem izključite napravo. Pod napo ne prižigajte hrane. Pustite cvrtja brez nadzora, da preprečite vžig olja. Pri čiščenju uporabljajte rokavice. Upoštevati je treba najmanjšo razdaljo do kuhalne plošče. Ne uporabljajte nape brez rešetke.

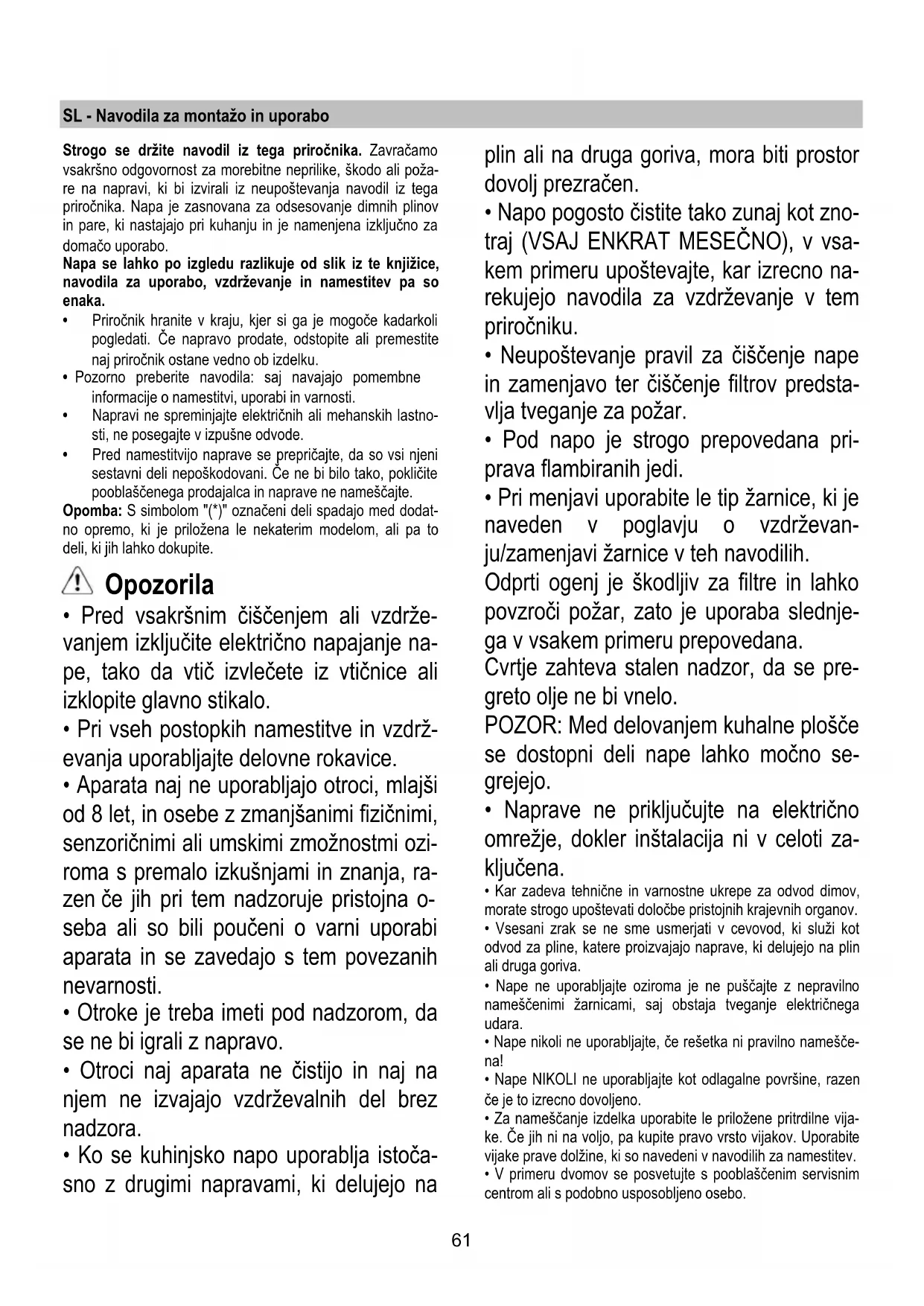

NAVODILA ZA UPORABO HNS61310XH BEKO

Strogo se držite navodil iz tega priročnika. Zavračamo vsakršno odgovornost za morebitne neprilike, škodo ali požare na napravi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika. Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nastajajo pri kuhanju, in je namenjena izključno za domačo uporabo.

Napa se lahko po izgledu razlikuje od slik iz te knjižice, navodila za uporabo, vzdrževanje in namestitev pa so enaka.

• Priročnik hranite na kraju, kjer si ga je mogoče kadarkoli pogledati. Če napravo prodate, odstopite ali premestite, naj priročnik ostane vedno ob izdelku.
• Pozorno preberite navodila: saj navajajo pomembne informacije o namestitvi, uporabi in varnosti.
• Napravi ne spreminjajte električnih ali mehanskih lastnosti, ne posegajte v izpušne odvode. Pred namestitvijo naprave se prepričajte, da so vsi njeni sestavni deli nepoškodovani. Če ne bi bilo tako, pokličite pooblaščenega prodajalca in naprave ne nameščajte.

Opomba: S simbolom "(*)" označeni deli spadajo med dodatno opremo, ki je priložena le nekaterim modelom, ali pa so to deli, ki jih lahko dokupite.

Opozorila

Pred vsakršnim čiščenjem ali vzdrževanjem izključite električno napajanje nape, tako da vtič izvlečete iz vtičnice ali izklopite glavno stikalo. Pri vseh postopkih namestitve in vzdrževanja uporabljajte delovne rokavice. - Aparata ne smejo uporabljati otroci, mlajši od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali umskimi zmožnostmi oziroma s premalo izkušnjami in znanja, razen če jih pri tem nadzoruje pristojna oseba ali so bili poučeni o varni uporabi aparata in se zavedajo s tem povezanih nevarnosti. - Otroke je treba imeti pod nadzorom, da se ne bi igrali z napravo. - Otroci naj aparata ne čistijo in na njem ne izvajajo vzdrževalnih del brez nadzora. - Ko se kuhinjska napa uporablja istočasno z drugimi napravami, ki delujejo na

plin ali na druga goriva, mora biti prostor dovolj prezračen.

Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT MESEČNO), v vsakem primeru upoštevajte, kar izrecno narekujejo navodila za vzdrževanje v tem priročniku. - Neupoštevanje pravil za čiščenje nape in zamenjavo ter čiščenje filtrov predstavlja tveganje za požar. - Pod napo je strogo prepovedana priprava flambiranih jedi. - Pri menjavi uporabite le tip žarnice, ki je naveden v poglavju o vzdrževanju/zamenjavi žarnice v teh navodilih.

Odprti ogenj je škodljiv za filtre in lahko povzroči požar, zato je uporaba slednjega v vsakem primeru prepovedana.

Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

POZOR: Med delovanjem kuhalne plošče se dostopni deli nape lahko močno segrejejo.

• Naprave ne priključujte na električno omrežje, dokler instalacija ni v celoti zaključena.

Kar zadeva tehnične in varnostne ukrepe za odvod dimov, morate strogo upoštevati določbe pristojnih krajevnih organov. - Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot odvod za pline, ki jih proizvajajo naprave, ki delujejo na plin ali druga goriva. - Nape ne uporabljajte oziroma je ne puščajte z nepravilno nameščenimi žarnicami, saj obstaja tveganje električnega udara. - Nape nikoli ne uporabljajte, če rešetka ni pravilno nameščena! - Nape NIKOLI ne uporabljajte kot odlagalne površine, razen če je to izrecno dovoljeno. - Za nameščanje izdelka uporabite le priložene pritrdilne vijake. Če jih ni na voljo, pa kupite pravo vrsto vijakov. Uporabite vijake prave dolžine, ki so navedeni v navodilih za namestitev. - V primeru dvomov se posvetujte s pooblaščenim servisnim centrom ali s podobno usposobljeno osebo.

POZOR!

• Če pri montaži vijakov in pritrdilnih elementov ne upoštevate teh navodil, obstaja nevarnost električnega udara.
• Ne uporabljajte s programatorjem, časovnikom, daljinskim upravljalnikom ali drugimi napravami, ki se samodejno aktivirajo.

Ta naprava je označena skladno z Evropsko direktivo 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni električni in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

Znak na izdelku ali na priloženi dokumentaciji označuje, da se ga ne sme zavreči med komunalne odpadke, temveč odnesti na ustrezno zbirno mesto za recikliranje odpadne električne in elektronske opreme. Napravo zavrzite skladno z lokalnimi predpisi, ki veljajo na področju odlaganja odpadkov. Za dodatne informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obrnite na ustrezno lokalno službo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili.

Aparat je bil zasnovan, testiran in izdelan v skladu z:

• Varnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Rezultati: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Predlogi za pravilno uporabo, s katero lahko zmanjšate vpliv na okolje: Napo prižgite na minimalni hitrosti ob začetku kuhanja, in jo pustite, naj deluje tudi nekaj minut po koncu kuhanja. Hitrost povečajte le takrat, ko je prisotno veliko dimov in pare, način(e) boost uporabite le v izjemnih situacijah. Ogleni(e) filter(re) po potrebi zamenjajte, ter tako ohranite učinkovitost pri odpravljanju neprijetnih vonjav. Maščobni(e) filter(re) očistite po potrebi, ter tako ohranite njegovo (njihovo) učinkovitost. Uporabite sistem cevi maksimalnih diametrov, naveden v tem priročniku, ter tako optimizirajte učinkovitost in zmanjšajte hrup.

Uporaba

Napa je izdelana za uporabo v odzračevalni različici z zunanjim odvodom ali obtočni oz. filtracijski z notranjim obtokom.

Odzračevalna različica

Napa ima zgornji izhod zraka B1, možen je tudi izhod na zadnji strani B2*, za zunanji odvod dima.

Izberite najprimernejšo in namestite prirobnico C na opremo, vedno zaprite neuporabljeno luknjo, da uporabite zamašek D* na opremi, če je priložen.

Opomba: Pri nekaterih modelih je zgornja luknja B1 ob dobavi zamašena. Močno pritisnite, da bi sneli luknjičasti del, ki zapira izpušno luknjo, in ga odstranite.

Pozor! Luknjičasti del ne more biti ponovno nameščen na svoje mesto. To opravilo izvedite samo, če ste prepričani o vrsti instalacije, ki je potrebna.

Pozor! Pri nekaterih modelih luknja za izhod na zadnji strani ni neposredno dostopna, čeprav odstranite zamašek (če je že nameščen). V tem primeru odstranite plastični nos E1 ali E2, ki zapira luknjo, tako da ga snamete in si pri tem pomagate s kleščami in olfa nožkom. Preverite, če je izvlečno/filtrirno stikalo (znotraj nape) G v položaju izvleka (A).

Filtrirna različica

V slučaju, da ni mogoče izpustiti dima in pare, nastalih pri kuhanju, proti zunanjosti, se lahko uporabi napa v filtrirni različici tako, da se namesti filter na oglje. Dim in para sta reciklirana preko sprednje mrežice, ki je nad komandno ploščo. Preverite, če je izvlečno/filtrirno stikalo v položaju filtriranja (F).

Instalacija

Minimalna razdalja med podporno površino posod na kuhalni površini in spodnjim delom nape za kuhinjske prostore ne sme biti manjša od 60 cm pri električnih štedilnikih in 75 cm pri plinskih ali mešanih štedilnikih.

Če je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upoštevati.

Električna povezava

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima napa vtič, slednjega vstavite v vtičnico, ki je skladna z veljavnimi predpisi in se nahaja na takem mestu, ki bo dostopno tudi po vgradnji naprave. Če napa nima vtiča (neposredna povezava na omrežje) ali se vtič nahaja na takem mestu, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrežja v pogojih prenapetostnega razreda III, skladno s predpisi o instalaciji.

POZOR!

Pred ponovnim priklopom tokokroga nape na omrežno napajanje in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno nameščen.

Pozor! Zamenjavo napajalnega kabla mora izvesti pooblaščena servisna služba, tako da se prepreči vsakršno tveganje.

Montaža

Napa je lahko nameščena na zid ali na dno zidne omarice. Če je dobavljena, uporabite vzorec H, da bi preluknjali na pravi razdalji. V nasprotnem primeru prislonite napo na zid ali dno zidne omarice in označite s svinčnikom luknje, ki jih morate narediti.

Pritrditev na steno - Vstavite vložke za zid J v izvrtane luknje in vstavite dva vijaka K v zgornje luknje. Odstranite rešetko in obesite napo na dva vijaka. Na koncu od znotraj vstavite tretji vijak L in vse privijte.

Pritrditev na zidno omarico - Pritrdite napo s 4 vijaki M od znotraj zidne omarice.

Delovanje

Napa je opremljena s komandno ploščo z nastavitvijo hitrosti izsesavanja in nastavitvijo jakosti svetlobe za osvetljevanje kuhalne plošče.

Vedno odprite zbiralnik pare N

Če je vaš izdelek opremljen z ventilom na električni ali mehanski pogon, tipke in/ali gumbi služijo za upravljanje luči ter odpiranje in zapiranje ventila.

Vzdrževanje

Čiščenje

Za čiščenje uporabljajte IZKLJUČNO vlažno krpo, navlaženo z nevtralnim detergentom. Za čiščenje NE UPORABLJAJTE NOBENIH ORODIJ ALI INSTRUMENTOV. Ne uporabljajte izdelkov, ki vsebujejo abrazivne elemente. NE UPORABLJAJTE ALKOHOLA!

Maščobni filter

Zadržuje maščobne delce, ki nastajajo pri kuhanju.

Če se nahaja znotraj podporne rešetke, je lahko eden od naslednjih vrst:

Filter iz papirja je treba zamenjati enkrat mesečno. Če je na zgornjem delu obarvan, pa tedaj, ko barva zbledi in je ni več mogoče videti skozi odprtine rešetke.

Kovinski filter je treba očistiti enkrat mesečno z blagimi detergenti, in sicer ročno ali v pomivalnem stroju pri nizki temperaturi in na kratek program.

S pranjem v pomivalnem stroju se kovinski protimaščobni filter lahko razbarva, njegova učinkovitost filtriranja pa ostane enaka.

Za dostop do maščobnega filtra odpreti mrežico preko kavljev P in odstraniti zapirala R1 ali R2.

Samonosilni kovinski filter nima podporne rešetke; za odstranitev povlecite odklopne vzmeti P4 v smeri nazaj in filter izvlecite v smeri navzdol.

Ogleni filter (samo za obtočno različico)

Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju.

Ogleni filter je potrebno zamenjati po daljši uporabi, glede na tip kuhinje ter redno čiščenje maščobnega filtra. Vsekakor je potrebno zamenjati vložek vsaj vsake štiri mesece.

Filter ni niti pralen niti obnovljiv.

Lahko je eno izmed naslednjih vrst:

Pravokotna S1, S2 ali S3:

Montaža (S1 ali S2): Pritrditi zadnjo stran T in pritrditi na čelni del (U).

Montaža (S3): Odstraniti pokrov W tako, da zavrtite glavice O za 90°.

Vstaviti blazinico z ogljem znotraj ustrezne odprtine in jo pritrditi tako, da se zavrti glavice O za 90° in zaprete pokrov.

Postopati v obratnem zaporedju za demontažo.

Obtočna napa (V1-V2-V3-različni modeli):

Bajonetno spojko namestite na sredino, da pokrije mrežico za zaščito motorja, in pazite, da spojka X1, X2 ali X3 na filtru z ogljem ustreza spojki Y1 ali Y2 na prenosniku; zavrtite v smeri urinega kazalca. Pri demontaži zavrtite v nasprotni smeri urinega kazalca; če ima jeziček Z, ga predhodno rahlo dvignite.

Zamenjava žarnic

Izključite električno napajanje naprave.

Pozor! Preden se žarnice dotaknete, se prepričajte, ali so hladne.

Zamenjajte pregorelo žarnico z enako vrsto, katere tip je naveden na nalepki ali v bližini same žarnice na napravi.

Snemite rešetko.

Odstranite poškodovano sijalko ter jo nadomestite z novo (glejte spodnjo preglednico):

Sijalka	Moč (W)		Vznožek
	28		E14
Napetost (V)		Dimenzije (mm)
230		67 (dolžina središ-ča svetlobe)
Koda ILCOSD(skladno z IEC 61231)
HSGSB/C/UB-28-230-E14-67

Ponovno namestite rešetko.

Če luč ne bi delovala, preverite pravilno vstavitev žarnic v njihovo ležišče, preden se za pomoč obrnete na servisno službo.
