Produkttyp	Köksfläkt
Märke	BEKO
Modell	HNS61310XH
Elanslutning	230 V ~ 50 Hz
Belysning	Lamp E14, 28 W, 230 V
Antal hastigheter	Flera sugstyrkor
Installationstyp	Väggmonterad eller under skåp
Version	Frånluft (utvändig avluftning) eller recirkulation (kolfilter)
Fettfilter	Metall (tvättbar) eller papper (engångs)
Kolfilter	Aktivt, byt var 4:e månad
Minsta avstånd till spishäll	≥60 cm (el) / ≥75 cm (gas)
Material	Rostfritt stål
Kontroller	Kontrollpanel med hastighetsväljare och belysning
Recirkulation	Möjlig med valfritt kolfilter
Säkerhet	Koppla ur före underhåll, använd inte utan galler
Lampbyte	Typ E14, 28 W, 230 V, längd 67 mm
Överensstämmelse	EN/IEC 60335, EN/IEC 61591

Vanliga frågor - HNS61310XH BEKO

Vad är det minsta avståndet mellan fläkten och spishällen?

Det minsta avståndet mellan spishällen och den lägsta delen av fläkten är 60 cm för elektriska spisar och 75 cm för gas- eller kombispisar. Följ alltid tillverkarens anvisningar för spishällen om de anger ett större avstånd.

Hur installerar jag fläkten i frånluftsversion?

För installation som frånluft, använd den övre luftutgången B1 (eller bakre B2 som tillval) för att leda röken ut. Applicera medföljande fläns C och täpp till den oanvända öppningen med propp D. Se till att lägesväljaren inuti fläkten är i läge A (frånluft).

Hur rengör jag fettfiltret?

Fettfiltret ska rengöras en gång i månaden. Om det är av metall, rengör det för hand med ett milt rengöringsmedel eller i diskmaskinen på låg temperatur med kort cykel. Pappersfiltret ska bytas när det blir mörkt. Använd aldrig slipande verktyg eller alkohol.

När ska kolfiltret bytas?

Det aktiva kolfiltret ska bytas senast var 4:e månad, beroende på användning och hur ofta fettfiltret rengörs. Det kan inte rengöras eller återställas.

Hur byter jag lampan i fläkten?

Koppla ur fläkten och se till att lamporna är kalla. Ta bort gallret, ta bort den trasiga lampan. Byt till en lampa av typ E14, 28 W, 230 V, längd 67 mm (ILCOSD HSGSB/C/UB-28-230-E14-67). Sätt tillbaka gallret. Om belysningen inte fungerar, kontrollera att lamporna är korrekt isatta.

Kan fläkten användas i recirkulationsläge?

Ja, om utvändig avluftning inte är möjlig, kan du använda fläkten i recirkulationsversion genom att installera ett aktivt kolfilter. Ställ in den interna lägesväljaren på läge F (filtrering). Röken återcirkuleras genom det främre gallret ovanför kontrollpanelen.

Vad gör jag om fläkten inte fungerar efter installation?

Kontrollera först att elanslutningen är inkopplad och att säkringen inte har löst ut. Se till att lägesväljaren (frånluft/recirkulation) är korrekt inställd. Om belysningen inte tänds, kontrollera lamporna. Om problemet kvarstår, kontakta service.

Kan jag använda fläkten utan filter?

Nej, du får aldrig använda fläkten utan att gallret och filtren är korrekt monterade. Det kan leda till brandrisk och skada produkten. Fettfiltren måste alltid vara på plats.

Hur monterar jag fläkten under ett skåp?

För montering under ett skåp, använd de medföljande 4 skruvarna M för att skruva fast fläkten i skåpets insida. Märk först hålens placering med hjälp av en mall eller genom att trycka fläkten mot skåpet. Dra åt alla skruvar ordentligt.

Vilka säkerhetsåtgärder bör jag vidta med fläkten?

Koppla alltid ur apparaten före underhåll. Flambera inte mat under fläkten. Lämna inte fritering utan uppsikt för att undvika att oljan antänds. Använd handskar vid rengöring. Minsta avstånd till spishällen måste hållas. Kör inte fläkten utan galler.

BRUKSANVISNING HNS61310XH BEKO

Kullfilter (endast vid luftrecirkulation)

Kan vara av någon av följande typer:

Rektangulärt S1, S2 eller S3:

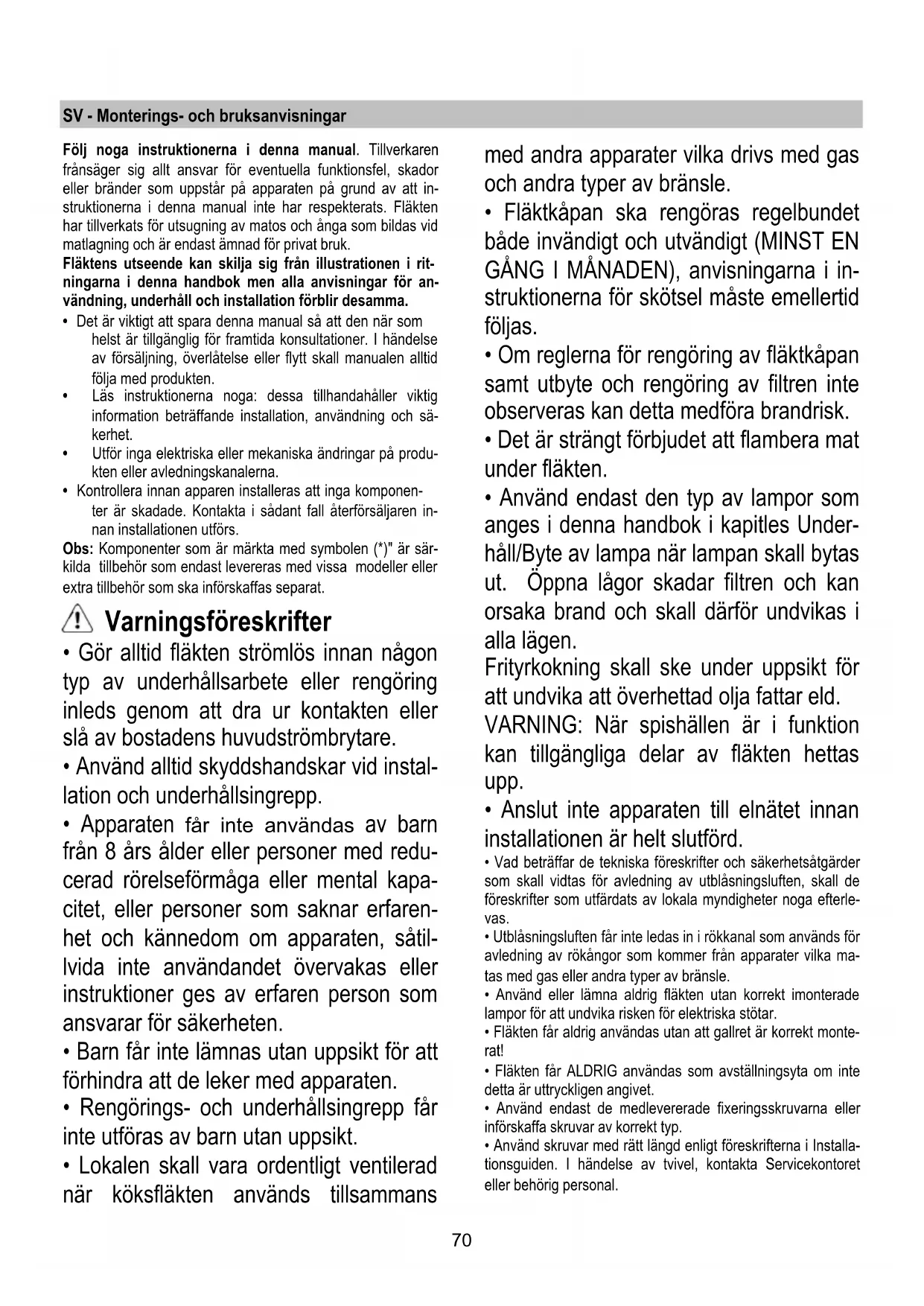

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast avsedd för privat bruk.

Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok, men alla anvisningar för användning, underhåll och installation förblir desamma.

• Det är viktigt att spara denna manual så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt skall manualen alltid följa med produkten.
• Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet.
• Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna.
• Kontrollera innan apparaten installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs.

Obs: Komponenter som är markerade med symbolen (★) är särskilda tillbehör som endast levereras med vissa modeller eller extra tillbehör som ska införskaffas separat.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare. - Använd alltid skyddshandskar vid installation och underhållsingrepp. - Apparaten får inte användas av barn från 8 år eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såvida inte användningen övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten. - Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt. - Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans

med andra apparater vilka drivs med gas och andra typer av bränsle.

Fläktkåpan ska rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i instruktionerna för skötsel måste emellertid följas. - Om reglerna för rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk. - Det är strängt förbjudet att flambera mat under fläkten. - Använd endast den typ av lampor som anges i denna handbok i kapitlet Underhåll/Byte av lampa när lampan skall bytas ut. Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld. VARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen är helt slutförd.

Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas. - Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle. - Använd eller lämna aldrig fläkten utan korrekt monterade lampor för att undvika risken för elektriska stötar. Fläkten får aldrig användas utan att gallret är korrekt monterat! - Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet. - Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ. - Använd skruvar med rätt längd enligt föreskrifterna i installationsguiden. I händelse av tvivel, kontakta servicekontoret eller behörig personal.

VARNING!

• I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.
• Använd inte med en separat programmeringsenhet, timer, fjärrkontroll eller någon annan anordning som aktiveras automatiskt.

Denna produkt är märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

• Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på minsta farten när du börjar laga mat och låt den vara på i några minuter efter att du är färdig. Öka farten bara om det skulle uppstå mycket rök och ånga och använd ökad fart bara i extrema fall. Byt ut kolftilret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manual för att förbättra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation.

Utsugningsversion

Fläkten är försedd med ett övre luftutsläpp B1 och eventuellt med ett extra bakre luftutsläpp B2*, som leder ut matos och ångor.

Välj önskat luftutsläpp och applicera den bifogade flänsen C, tillslut alltid den icke använda öppningen med det medlevererade locket D* om sådan finnes.

OBS: Vissa modeller levereras med det övre luftutsläppet B1 förslutet. Tryck till med kraft för att lossa den perforerade förslutningen och ta bort den.

Varning! Den perforerade förslutningen kan inte monteras tillbaka, utför därför detta ingrepp endast efter att klart ha fastställt typen av installation som skall utföras.

Varning! På vissa modeller har det bakre luftutsläppet en förslutning, även om man avlägsnar locket (om detta är monterat), avlägsna i detta fall plastbiten E1 eller E2 som sitter i öppningen med hjälp av en tång och ett skärverktyg. Kontrollera att strömställaren utsugning/filter (sitter inuti fläkten) G står på position utsugning (A).

Filterversion

I det fall det inte finns möjlighet att leda ut matoset och ångorna ur lokalen kan fläkten användas som filterversion genom att man monterar ett kolfilter, matoset och ångorna filtreras genom det främre gallret ovanför manöverpanelen. Kontrollera att strömställaren utsugning/filter (sitter inuti fläkten) G står på position filter (F).

Installation

Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktens underkant är 60 cm om det är frågan om en elektrisk spis och 75 cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avstånd skall detta respekteras.

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

Kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Varning! Byte av elektrisk kabel skall utföras av auktoriserad servicetekniker i syfte att undvika alla typer av risker.

Montering

Fläkten kan installeras på vägg eller i underkanten på ett skåp; använd mallen H för att borra hålen på rätt avstånd, om sådan medlevererats, i annat fall placeras fläkten på väggen eller mot skåpets underdel och hålen markeras ut med en blyertspenna.

Fixering på vägg - Sätt i väggpluggar J i de borrade hålen och två skruvar K i de övre hålen, avlägsna gallret och häng upp fläkten på de 2 skruvarna, sätt avslutningsvis i den tredje skruven L från fläktens insida och dra åt samtliga skruvar.

Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning.

Öppna alltid matosfångaren N*

I det fall er produkt är försedd med en elektriskt eller mekaniskt styrd ventil, används de tillgängliga tangenterna och/eller tryckknapparna och/eller vreden för att kontrollera belysningen och för att öppna och stänga ventilen.

Underhåll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte några verktyg eller instrument för rengöringen!

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Fettfilter

Detta suger upp fettpartiklar som bildas i samband med matlagningen.

Följande typ av filter kan vara monterade i gallerhållaren:

Pappersfilter ska bytas ut en gång i månaden, eller när filtret är färgat, när färgen syns genom gallrets öppningar.

Metallfiltret ska rengöras en gång i månaden med ett milt rengöringsmedel, för hand eller i diskmaskin med låg temperatur och ett kort diskprogram.

Om metallfettfiltret diskas i diskmaskin kan en missfärgning uppstå utan att detta på något sätt påverkar filtreringskapaciteten.

Öppna gallret med hjälp av krokarna P och lossa spärrarna R1 eller R2 för att komma åt filtret.

Metallfiltret med inbyggd fästanordning saknar stödgaller, dra när filtret ska avlägsnas lossningsfjädrarna P4 bakåt och dra ut filtret nedåt.

Kolfilter (gäller endast filterversionen)

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av

matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4:e månad.

Filtret kan INTE rengöras eller återanvändas.

Montering (S1 eller S2): för in den bakre kanten T och kroka fast i framkanten (U).

Montering (S3): Avlägsna locket W genom att vrida knopparna 90°.

Sätt i koldynan i uttaget inuti fläkten och fixera den genom att vrida knopparna O 90°, stäng locket.

Följ instruktionerna i motsatt ordning vid nedmontering.

Cirkelformat (V1-V2-V3-olika modeller):

Bajonettfattning: positionera filtret mitt över motorskyddet och kontrollera att referensmärkningen X1, X2 eller X3 på kolfiltret motsvarar referensmärkningen Y1 eller Y2 på mataranordningen, vrid det därefter medsols; vid nedmontering vrider man filtret motsols. Kom ihåg att lyfta upp fliken Z något om fläkten är försedd med en sådan.

Byte av lampor

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Byt ut den trasiga lampan med en lampa av samma typ enligt anvisningarna på märkplåten eller intill fläktens lampa.

Ta av gallret.

Avlägsna den skadade lampan och byt ut den mot en ny (se nedanstående tabell):

Lampa	Effekt (W)		Fäste
	28		E14
Spanning (V)		Storlek (mm)
230		67 (Längd lju-spunkt)
Kod ILCOS D(överensstämmer med IEC 61231)
HSGSB/C/UB-28-230-E14-67

Montera tillbaka gallret.

I det fall belysningen inte fungerar, kontrollera att lamporna är korrekt iskruvade i sitt säte innan ni kontaktar det tekniska servicekontoret.
