Produkttyp	Dunstabzugshaube
Marke	BEKO
Modell	HNS61310XH
Stromversorgung	230 V ~ 50 Hz
Beleuchtung	Lampe E14, 28 W, 230 V
Anzahl der Geschwindigkeitsstufen	Mehrere Saugstufen
Installationstyp	Wand- oder Unterschrankmontage
Version	Abluft (Außenentlüftung) oder Umluft (Aktivkohlefilter)
Fettfilter	Metall (waschbar) oder Papier (Einweg)
Aktivkohlefilter	Aktiv, alle 4 Monate austauschen
Mindestabstand zum Kochfeld	≥60 cm (elektrisch) / ≥75 cm (Gas)
Material	Edelstahl
Bedienelemente	Bedienfeld mit Geschwindigkeitswahl und Beleuchtung
Umluftbetrieb	Möglich mit optionalem Aktivkohlefilter
Sicherheit	Vor Wartung vom Netz trennen, nicht ohne Gitter verwenden
Lampenwechsel	Typ E14, 28 W, 230 V, Länge 67 mm
Normen	EN/IEC 60335, EN/IEC 61591

Häufig gestellte Fragen - HNS61310XH BEKO

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestabstand zwischen Kochfeld und dem untersten Teil der Haube beträgt 60 cm für Elektroherde und 75 cm für Gas- oder Mischherde. Beachten Sie stets die Anweisungen des Kochfeldherstellers, falls ein größerer Abstand angegeben wird.

Wie installiere ich die Haube in Abluftversion?

Für die Abluftinstallation verwenden Sie den oberen Luftauslass B1 (oder optional den hinteren B2), um die Dämpfe nach außen abzuleiten. Setzen Sie den mitgelieferten Flansch C ein und verschließen Sie die ungenutzte Öffnung mit dem Stopfen D. Stellen Sie sicher, dass der Moduswähler im Inneren der Haube auf Position A (Abluft) steht.

Wie reinige ich den Fettfilter?

Der Fettfilter sollte einmal im Monat gereinigt werden. Ist er aus Metall, reinigen Sie ihn von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur im Kurzprogramm. Der Papierfilter muss ausgetauscht werden, wenn er verfärbt ist. Verwenden Sie niemals Scheuermittel oder Alkohol.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss spätestens alle 4 Monate ausgetauscht werden, abhängig von Nutzung und regelmäßiger Reinigung des Fettfilters. Er kann weder gereinigt noch regeneriert werden.

Wie tausche ich das Leuchtmittel der Dunstabzugshaube aus?

Trennen Sie die Haube vom Netz und stellen Sie sicher, dass die Lampen kalt sind. Entfernen Sie das Gitter, dann die defekte Lampe. Ersetzen Sie sie durch ein Leuchtmittel vom Typ E14, 28 W, 230 V, Länge 67 mm (ILCOSD HSGSB/C/UB-28-230-E14-67). Setzen Sie das Gitter wieder ein. Falls die Beleuchtung nicht funktioniert, überprüfen Sie die korrekte Position der Lampen.

Kann die Haube im Umluftbetrieb verwendet werden?

Ja, falls eine Außenentlüftung nicht möglich ist, können Sie die Haube im Umluftbetrieb verwenden, indem Sie einen Aktivkohlefilter installieren. Stellen Sie dann den internen Moduswähler auf Position F (Umluft). Die Dämpfe werden durch das vordere Gitter über dem Bedienfeld zurückgeführt.

Was tun, wenn die Haube nach der Installation nicht funktioniert?

Überprüfen Sie zunächst, ob die Stromversorgung angeschlossen ist und der Schutzschalter nicht ausgelöst hat. Stellen Sie sicher, dass der Moduswähler (Abluft/Umluft) richtig eingestellt ist. Falls die Beleuchtung nicht angeht, kontrollieren Sie die Lampen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Kann ich die Haube ohne Filter verwenden?

Nein, Sie dürfen die Haube niemals ohne ordnungsgemäß montiertes Gitter und Filter verwenden. Dies könnte eine Brandgefahr darstellen und das Gerät beschädigen. Die Fettfilter müssen stets eingesetzt sein.

Wie befestige ich die Haube unter einem Schrank?

Für die Befestigung unter einem Schrank verwenden Sie die 4 mitgelieferten Schrauben M, um die Haube an der Innenseite des Schranks zu befestigen. Markieren Sie zunächst die Position der Löcher mit einer Schablone oder durch Anlegen der Haube. Ziehen Sie alle Schrauben fest an.

Welche Sicherheitsvorkehrungen sind bei der Haube zu beachten?

Trennen Sie das Gerät vor jeder Wartung vom Netz. Flambieren Sie keine Speisen unter der Haube. Lassen Sie Frittiergut nicht unbeaufsichtigt, um Ölbrände zu vermeiden. Tragen Sie bei der Reinigung Handschuhe. Der Mindestabstand zum Kochfeld ist einzuhalten. Betreiben Sie die Haube nicht ohne Gitter.

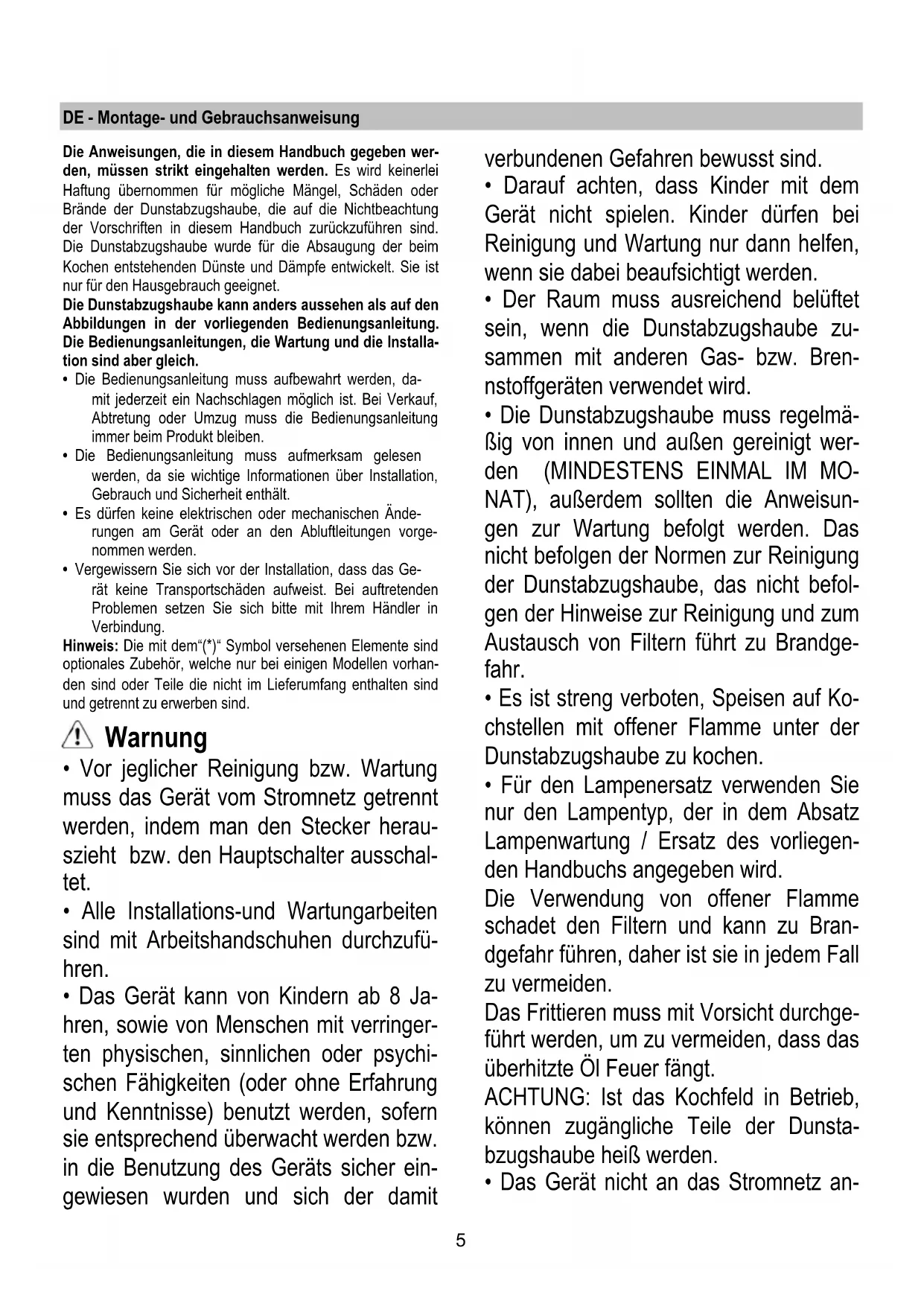

BEDIENUNGSANLEITUNG HNS61310XH BEKO

Die Anweisungen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

Die Dunstabzugshaube kann anders aussehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die Bedienungsanleitung, die Wartung und die Installation sind aber gleich.

• Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtretung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben.
• Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthält.
• Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden.
• Vergewissern Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sich bitte mit Ihrem Händler in Verbindung.

Hinweis: Die mit dem Symbol versehenen Elemente sind optionales Zubehör, welches nur bei einigen Modellen vorhanden ist oder Teile, die nicht im Lieferumfang enthalten sind und getrennt zu erwerben sind.

Warnung

• Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker herauszieht bzw. den Hauptschalter ausschaltet.
• Alle Installations- und Wartungsarbeiten sind mit Arbeitshandschuhen durchzuführen.
• Das Gerät kann von Kindern ab 8 Jahren sowie von Menschen mit verringerten physischen, sensorischen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts sicher eingewiesen wurden und sich der damit

verbundenen Gefahren bewusst sind.

• Darauf achten, dass Kinder nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden.
• Der Raum muss ausreichend belüftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird. Die Dunstabzugshaube muss regelmäßig von innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT), außerdem sollen die Anweisungen zur Wartung befolgt werden. Das Nichtbefolgen der Normen zur Reinigung der Dunstabzugshaube, das Nichtbefolgen der Hinweise zur Reinigung und zum Austausch von Filtern führt zu Brandgefahr.
• Es ist streng verboten, Speisen auf Kochstellen mit offener Flamme unter der Dunstabzugshaube zu kochen.
• Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird.

Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandführung führen, daher ist sie in jedem Fall zu vermeiden.

Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

ACHTUNG: Ist das Kochfeld in Betrieb, können zugängliche Teile der Dunstabzugshaube heiß werden.

Das Gerät nicht an das Stromnetz an

schließen, bis die Installation vollständig abgeschlossen ist.

Für das Ableiten der Küchengerüche halten Sie sich an die Vorschriften der örtlichen Behörde.

• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum der Geräte der Unterdruck nicht länger als 4 Pa (4 × 10^-5 bar) sein.
• Die Abluft darf nicht in einen Kamin geleitet werden, der zugleich Abgase von der Verbrennung von Gas oder anderen Brennstoffen führt.
• Benutzen Sie die Haube nicht ohne korrekt montierte Lampen, um Stromschlaggefahr zu vermeiden.
• Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!
• Die Dunstabzugshaube darf niemals als Auflagefläche verwendet werden, sofern es nicht ausdrücklich angegeben ist.
• Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den wichtigen Schraubentyp. Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird.
• Im Zweifelsfall fragen Sie Ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.

ACHTUNG!

• Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährdung führen.
• Nicht mit einem externen Timer, einer Schaltuhr oder einer Fernbedienung oder jeglicher anderer Vorrichtung, die sich automatisch aktiviert, verwenden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) ist das vorliegende Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie diese Geräte einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsabfall können solche Geräte durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist das folgende Symbol einer durchgestrichenen Abfalltonne abgebildet.

Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben,

um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

Gerät entwickelt, getestet und hergestellt nach:

• Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Leistungsfähigkeit/Gebrauchstauglichkeit: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringern: Schalten Sie die Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und halten Sie die Haube einige Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großen Mengen von Kochdunst und Dampf und benutzen Sie die Intensivstufe(n) nur bei extremen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen größten Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die Geräuschentwicklung zu minimieren.

Betriebsart

Die Haube kann sowohl als Abluftgerät als auch als Umluftgerät eingesetzt werden.

Abluftbetrieb

Die Küchenhaube ist mit einer oberen Luftaustrittsöffnung B1 und wahlweise auch mit einer rückwärtigen Luftaustrittsöffnung B2 ausgestattet, um die angesaugten Dämpfe nach außen zu leiten. Die geeignete Luftaustrittsöffnung auswählen und den mitgelieferten Flansch C anbringen, dann in jedem Falle die nicht benötigte Luftaustrittsöffnung, falls diese vorhanden ist, mit dem mitgelieferten Deckel D verschließen.

Hinweis: Bei einigen Modellen wird der obere Luftauslass B1 geschlossen ausgeliefert. Fest drücken, um den vorgebrochenen Teil zu entfernen, der den Luftauslass schließt, und ihn wegzutun.

Achtung! Der vorgebrochene Teil darf nicht wieder an seiner Stelle montiert werden. Diese Operation nur durchführen, wenn man sicher ist, welche Art der Installation man durchführen muss.

Achtung! Bei einigen Modellen ist die rückwärtige Luftaustrittsöffnung nicht einfach zu öffnen, selbst wenn der Deckel entfernt wird (falls dieser schon montiert ist). In diesem Fall das Plastikteil E1 oder E2, das die Öffnung verschließt, mit Hilfe einer Zange und eines Messerchens entfernen. Kontrollieren, dass der Schalter G 'Abluft/Umluft' (im Inneren der Küchenhaube) auf der Position 'Abluft' (A) steht.

Umluftbetrieb

Falls es nicht möglich sein sollte, die angesaugten Dämpfe nach außen abzuleiten, kann die Kuchenhaube als Umluft betrieben werden.

Die Haube kann verwendet werden, wenn ein Aktivkohlefilter eingebaut wird. Die angesaugten Dämpfe werden dann mit Hilfe des vorderen Gitters, das sich oberhalb der Bedienungstasten befindet, wiederaufbereitet. Kontrollieren, dass der Schalter G 'Abluft/Umluft' (im Inneren der Küchenhaube) auf der Position 'Umluft' (F) steht.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube muss mindestens 60 cm im Fall von elektrischen Kochfeldern und 75 cm im Fall von Gas- oder kombinierten Herden betragen.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 60 cm im Fall von elektrischen Kochfeldern und 75 cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannungskategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannungskategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

HINWEIS!

Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungsleitung (Steckdose) ordnungsgemäß montiert wurde.

Hinweis! Zur Vermeidung von Gefahren darf die Auswechselung des Stromkabels nur vom autorisierten Kundendienst vorgenommen werden.

Montage

Die Küchenhaube kann an die Wand montiert werden, sie kann aber auch am unteren Brett eines Hängeschrankes befestigt werden; wenn beigefügt, die Schablone H verwenden, um die Löcher im richtigen Abstand zu bohren, ansonsten die Küchenhaube an die Wand oder an das unterste Brett des Hängeschrankes lehnen und mit einem Bleistift die zu bohrenden Löcher markieren.

Wandmontage - Die Wanddübel J in die Bohrlöcher und die beiden Schrauben K in die oberen Dübel einsetzen, das Gitter entfernen und die Küchenhaube in die beiden Schrauben einhängen. Danach im Inneren die dritte Schraube L einsetzen und alle Schrauben festziehen.

Montage unter dem Hängeschrank - Die 4 Schrauben M im Inneren des Hängeschrankes in die Bohrlöcher einsetzen und damit die Küchenhaube am Hängeschrank befestigen.

Betrieb

Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer Steuerung für die Ansaugstärke bzw. -geschwindigkeit sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchtung versehen ist.

Die Klappe N* immer ausklappen.

Wenn Ihr Produkt mit elektrischer oder mechanischer Abluftklappe versehen ist, dienen die zur Verfügung stehenden Tasten und/oder die Drucktasten und Drehknöpfe für die Kontrolle der Lichter und zum Öffnen und Schließen der Abluftklappe.

Wartung

Reinigung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. KEINE WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG VERWENDEN! Keine

Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Fettfilter

Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Wenn dieser sich innerhalb eines Stützgitters befindet, kann es sich um einen der folgenden Filtertypen handeln:

Der Papierfilter muss einmal im Monat ausgewechselt werden oder dann, wenn er auf der Oberseite verfärbt ist und diese Verfärbung durch die Löcher des Gitters sichtbar ist.

Der Metallfilter muss einmal monatlich mit einem milden Reinigungsmittel per Hand gewaschen werden. Er kann auch in der Geschirrspülmaschine bei niedriger Temperatur und im Schnellwaschgang gereinigt werden. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Um die Fettfilter zu entnehmen, das Gitter mit Hilfe der Haken P öffnen und aus den Haltern R1 oder R2 entfernen.

Der selbsttragende Metallfilter ist nicht mit einem Haltegitter versehen; um ihn herauszunehmen, die Öffnungshaken P4 nach hinten ziehen und den Filter dann nach unten herausnehmen.

Aktivkohlefilter (nur bei der Umluftversion)

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Je nach der Benutzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf jeden Fall muss der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden.

Er kann NICHT gereinigt oder erneut aktiviert werden.

Es kann einer der folgenden Typen sein:

Rechtwinklig S1 oder S2 oder S3:

Montage (S1 oder S2): das frühere Teil T einsetzen und an der Vorderseite einhaken (U).

Montage (S3): Durch Drehen der Knäufe O um 90° die Abdeckung W entfernen.

In das dazu vorgesehene Fach den Kohlefilter einsetzen und ihn durch Drehen der Knäufe O um 90° befestigen, dann die Abdeckung wieder schließen.

Beim Ausbauen in umgekehrter Reihenfolge vorgehen. Kreisförmig (V1-V2-V3- verschiedene Modelle):

Bajonettverschluss in der Mitte auf dem Motorschutzgitter positionieren. Dabei darauf achten, dass die Punkte X1 oder X2 oder X3 auf dem Aktivkohlefilter mit den Punkten Y1 oder Y2 des Leitwerkes übereinstimmen, dann im Uhrzeigersinn drehen; beim Abmontieren entgegen des Uhrzeigersinns drehen. Falls der Bajonettverschluss mit einer Zunge Z ausgestattet ist, diese vorher leicht anheben.

Ersetzen der Lampen

Das Gerät vom Stromnetz nehmen.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

Ersetzen Sie die defekte Lampe durch eine neue des gleichen Typs und gleicher Leistung, wie im Typenschild angegeben.

Entfernen Sie das Gitter.

Entfernen Sie die beschädigte Lampe und ersetzen Sie sie mit einer neuen (konsultieren Sie die nachfolgende Tabelle):

Lampen	Leistung (W)		Anschluss
	28		E14
Spannung (V)		Abmessung (mm)
230		67 (Länge des Lichtzentrum)
Bezeichnung ILCOS D (in Übereinstimmung mit der IEC 61231)
HSGSB/C/UB-28-230-E14-67

Gitter wieder einbauen.

Sollte die Beleuchtung nicht funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingesetzt sind, bevor man sich an den Kundendienst wendet.
