| Tipo di prodotto | Cappa aspirante |
| Marca | BEKO |
| Modello | HNS61310XH |
| Alimentazione elettrica | 230 V ~ 50 Hz |
| Illuminazione | Lampada E14, 28 W, 230 V |
| Numero di velocità | Diverse velocità di aspirazione |
| Tipo di installazione | A parete o sotto mobile |
| Versione | Aspirante (evacuazione esterna) o ricircolo (filtro a carbone) |
| Filtro antigrasso | Metallico (lavabile) o carta (usa e getta) |
| Filtro a carbone | Attivo, da sostituire ogni 4 mesi |
| Distanza minima dal piano di cottura | ≥60 cm (elettrico) / ≥75 cm (gas) |
| Materiale | Acciaio inox |
| Comandi | Pannello di controllo con selettore di velocità e illuminazione |
| Ricircolo | Possibile con filtro a carbone opzionale |
| Sicurezza | Scollegare prima della manutenzione, non utilizzare senza griglia |
| Sostituzione lampada | Tipo E14, 28 W, 230 V, lunghezza 67 mm |
| Conformità | EN/IEC 60335, EN/IEC 61591 |
Domande frequenti - HNS61310XH BEKO
Domande degli utenti su HNS61310XH BEKO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa in formato PDF gratuitamente! Trova il tuo manuale HNS61310XH - BEKO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HNS61310XH del marchio BEKO.
MANUALE UTENTE HNS61310XH BEKO
Filtro ai carboni attivi
Filtro a carbone attivo
Filtro al carbone

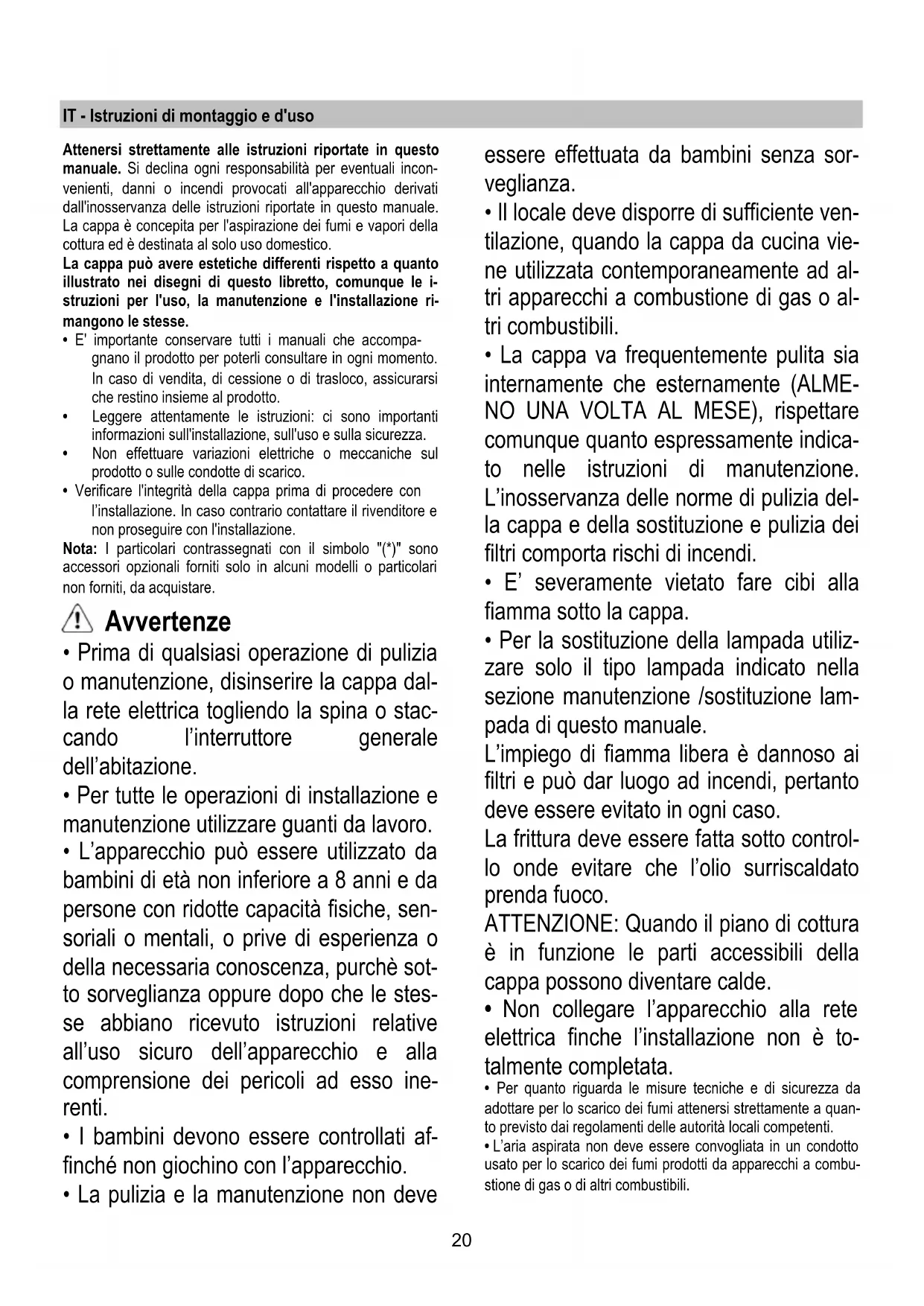

IT - Istruzioni di montaggio e d'uso
Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.
La cappa può avere caratteristiche estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.
- È importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in futuro. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
- Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
- Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.
Nota: I particolari contrassegnati con il simbolo "(*) sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.
Avvertenze
- Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
- Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.
- L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.
- I bambini devono essere controllati affinché non giochino con l'apparecchio.
- La pulizia e la manutenzione non deve
essere effettuata da bambini senza sorveglianza.
- Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.
- La cappa va pulita frequentemente sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettando comunque quanto espressamente indicato nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.
- E' severamente vietato fare cibi alla fiamma sotto la cappa.
- Per la sostituzione della lampada utilizzare solo il tipo di lampada indicato nella sezione manutenzione / sostituzione lampada di questo manuale.
L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.
La frittura deve essere fatta sotto controllo onde evitare che l'olio surriscaldato prenda fuoco.
ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.
Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata. - Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti. - L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
- Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
- Mai utilizzare la cappa senza griglia correttamente montata!
- La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.
- Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
- Utilizzare la lunghezza corretta per le viti che sono identificate nella Guida all'installazione.
- In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.
ATTENZIONE!
- La mancata installazione di viti e dispositivi di fissaggio in conformità con queste istruzioni può comportare rischi di natura elettrica.
- Non utilizzare con un programmatore, timer, telecomando separato o qualsiasi altro dispositivo che si attiva automaticamente.
Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.
Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Smaltirlo seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.
Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:
- Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzo al fine di ridurre l'impatto ambientale: Quando si inizia a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo la cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando necessario, il/i filtro/i al carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di
canalizzazione indicato in questo manuale.
Utilizzazione
La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno.
Versione aspirante
La cappa è fornita di una uscita d'aria superiore B1 e opzionalmente anche di una uscita posteriore B2*, per lo scarico dei fumi verso l'esterno.
Scegliere la più idonea e applicare la flangia C a corredo, chiudere sempre il foro inutilizzato con il tappo D* a corredo se previsto.
Nota: in alcuni modelli il foro superiore B1 viene fornito chiuso: premere con decisione per staccare la parte prefratturata che chiude il foro di scarico e rimuoverla.
Attenzione! La parte prefratturata non può essere più rimontata al suo posto; eseguire questa operazione solo se si è sicuri del tipo di installazione da eseguire.
Attenzione! In alcuni modelli il foro di uscita posteriore non è subito accessibile, anche togliendo il tappo (se più montato). In quel caso togliere il pezzo in plastica E1 o E2 che ostruisce il foro sfilandolo, aiutandosi con una pinza e con un taglierino. Controllare che il selettore aspirante/filtrante (all'interno della cappa) G sia in posizione aspirante (A).
Versione filtrante
Nel caso non sia possibile scaricare i fumi e i vapori di cottura verso l'esterno, si può utilizzare la cappa in versione filtrante montando un filtro al carbone. I fumi e i vapori vengono riciclati attraverso la griglia anteriore posta sopra il pannello comandi. Controllare che il selettore aspirante/filtrante (all'interno della cappa) G sia in posizione filtrante (F).
Installazione
La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 60 cm in caso di cucine elettriche e di 75 cm in caso di cucine a gas o miste.
Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.
Collegamento elettrico
La tensione di rete deve corrispondere alla tensione riportata sull'etichetta delle caratteristiche situata all'interno della cappa. Se provvista di spina, allacciare la cappa a una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile anche dopo l'installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa dalla rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.
ATTENZIONE!
Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.
Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio di assistenza tecnica autorizzato o da persona con qualifica similare.
Montaggio
La cappa può essere installata sul muro o sul fondo di un pensile; se fornita, utilizzate la dima H per forare alla giusta distanza, altrimenti appoggiare la cappa alla parete o sul fondo del pensile e segnare con una matita i fori da eseguire.
Fissaggio alla parete - Inserire i tasselli a muro J nei fori eseguiti e due viti K nei fori superiori, togliere la griglia e agganciare la cappa alle 2 viti, infine, dall'interno, inserire la terza vite L e serrarle tutte.
Fissaggio al pensile - Fissare la cappa con 4 viti M dall'interno del pensile.
Funzionamento
La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.
Aprire sempre il raccogli vapore N*
Se il vostro prodotto è provvisto di valvola ad azionamento elettrico o meccanico, i tasti e/o i pulsanti e/o le manopole a disposizione servono per il controllo delle luci e per l'apertura e chiusura della valvola.
Manutenzione
Pulizia
Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!
Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!
Filtro antigrasso
Trattiene le particelle di grasso derivanti dalla cottura.
Se situato all'interno di una griglia supporto, può essere di uno dei tipi seguenti:
Il filtro di carta deve essere sostituito una volta al mese o se colorato nel lato superiore, quando la colorazione traspare dai fori della griglia.
Il filtro metallico deve essere pulito una volta al mese, con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature e a ciclo breve.
Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi, ma le sue caratteristiche di filtraggio non cambiano assolutamente.
Per accedere al filtro grassi, aprire la griglia tramite gli sganci P e liberarlo dai fermi R1 o R2.
Il filtro metallico autoportante non ha griglia di supporto; per rimuoverlo, tirare le molle di sgancio P4 verso dietro ed estrarre il filtro verso il basso.
Filtro ai carboni attivi (solo per versione filtrante)
Trattiene gli odori sgradevoli derivanti dalla cottura.
La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato, a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi. NON può essere lavato o rigenerato.
Può essere uno dei tipi seguenti:
Rettangolare S1, S2 o S3:
Montaggio (S1 o S2): inserire il lato posteriore e agganciare anteriormente (U).
Montaggio (S3): rimuovere il coperchio W girando di 90° i pomelli O.
Inserire il materassino di carbone all'interno del vano apposito e fissarlo girando di 90° il pomello O, richiudere il coperchio.
Procedere in senso inverso per lo smontaggio.
Circolare (V1-V2-V3, vari modelli):
Incastro a baionetta: posizionarlo al centro a copertura della griglia proteggi motore, avendo cura che il riferimento X1 o X2 o X3 sul filtro al carbone corrisponda con il riferimento Y1 o Y2 sul convogliatore; girare poi in senso orario. In caso di smontaggio, girare in senso antiorario; se provvisto di linguetta Z, ricordarsi di sollevarla prima leggermente.
Sostituzione Lampade
Disinserire l'apparecchio dalla rete elettrica.
Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.
Sostituire la lampada danneggiata con una dello stesso tipo come specificato nell'etichetta caratteristica o vicino alla lampada stessa sulla cappa.
Rimuovere la griglia.
Togliere la lampada danneggiata e sostituirla con una nuova (vedi tabella):
| Lampada | Potenza (W) | Attacco | |
| 28 | E14 | ||
| Tensione (V) | Dimensione (mm) | ||
| 230 | 67 (Lunghezza Centro Luce) | ||
| Codice ILCOS D (in accordo a IEC 61231) | |||
| HSGSB/C/UB-28-230-E14-67 | |||
Rimontare la griglia.
Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.
