| Tipo de producto | Campana extractora |
| Marca | BEKO |
| Modelo | HNS61310XH |
| Alimentación eléctrica | 230 V ~ 50 Hz |
| Iluminación | Lámpara E14, 28 W, 230 V |
| Número de velocidades | Varias velocidades de aspiración |
| Tipo de instalación | De pared o bajo armario |
| Versión | Extractora (salida exterior) o recirculación (filtro de carbón) |
| Filtro antigrasa | Metálico (lavable) o papel (desechable) |
| Filtro de carbón | Activo, reemplazar cada 4 meses |
| Distancia mínima con placa de cocción | ≥60 cm (eléctrica) / ≥75 cm (gas) |
| Material | Acero inoxidable |
| Controles | Panel de control con selector de velocidad e iluminación |
| Reciclaje | Posible con filtro de carbón opcional |
| Seguridad | Desconectar antes del mantenimiento, no usar sin rejilla |
| Reemplazo de lámpara | Tipo E14, 28 W, 230 V, longitud 67 mm |
| Conformidad | EN/IEC 60335, EN/IEC 61591 |
Preguntas frecuentes - HNS61310XH BEKO
Preguntas de los usuarios sobre HNS61310XH BEKO
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Campana extractora en formato PDF gratis! Encuentra tus instrucciones HNS61310XH - BEKO y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. HNS61310XH de la marca BEKO.
MANUAL DE USUARIO HNS61310XH BEKO
Filtro al carbón activo
Filtro de carbón activo
Filtro de carbón activo
Filtro de carbón activo
Filtro de carbón activo
Filtro de carbón activo
Filtro de carbón activo
Filtro de carbón activo
Filtro de carbón activo
Filtro de carbón activo
Filtro de carbón activo
Filtro de carbón activo
Filtro de carbón activo
Filtro de carbón activo
Filtro de carbón activo
Filtro de carbón
Filtro de carbón activo
Filtro de carbón activo

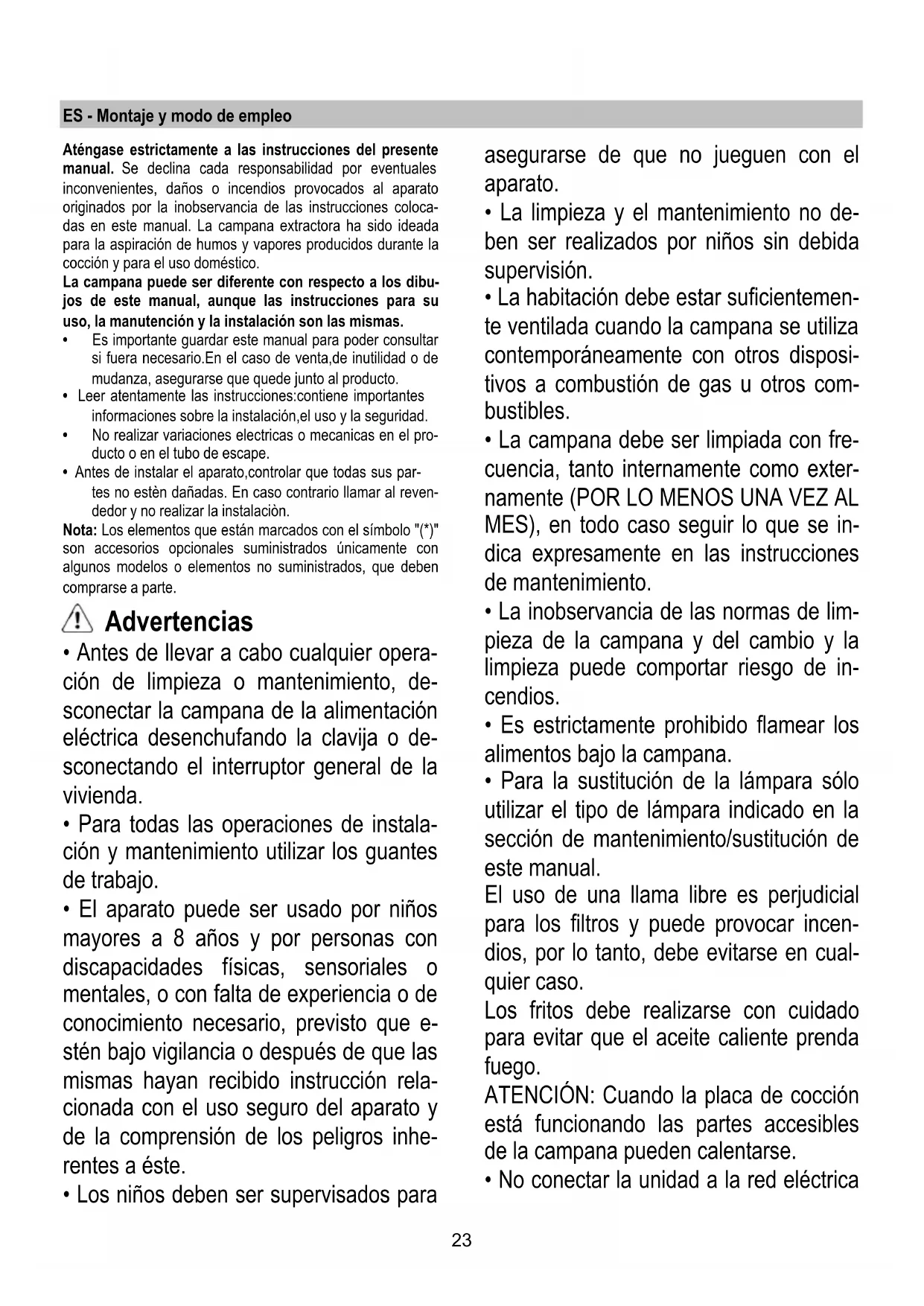

Aténgase estrictamente a las instrucciones del presente manual. Se declina toda responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.
La campana puede ser diferente a los dibujos de este manual, excepto las instrucciones para su uso, la manutención y la instalación son las mismas.
- Es importante guardar este manual para poder consultarlo si fuera necesario. En el caso de venta, de inutilidad o de mudanza, asegurarse de que quede junto al producto.
- Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalación, el uso y la seguridad.
- No realizar variaciones eléctricas o mecánicas en el producto o en el tubo de escape.
- Antes de instalar el aparato, controlar que todas sus partes no estén dañadas. En caso contrario llamar al revendedor y no realizar la instalación.
Nota: Los elementos que están marcados con el símbolo "(*)" son accesorios suministrados únicamente con algunos modelos o elementos no suministrados, que deben comprarse aparte.
Advertencias
- Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.
- Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
- El aparato puede ser usado por niños mayores de 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesario, previsto que estén bajo vigilancia o después de que las mismas hayan recibido instrucción relacionada con el uso seguro del aparato y de la comprensión de los peligros inherentes a este.
- Los niños deben ser supervisados para
Asegúrate de que no jueguen con el aparato.
- La limpieza y el mantenimiento no deben ser realizados por niños sin la debida supervisión.
- La habitación debe estar suficientemente ventilada cuando la campana se usa simultáneamente con otros dispositivos a combustión de gas u otros combustibles.
- La campana debe limpiarse con frecuencia, tanto interna como externamente (al menos una vez al mes), siguiendo en todo caso las instrucciones de mantenimiento.
- La inobservancia de las normas de limpieza de la campana y del cambio y limpieza de los filtros puede comportar riesgo de incendios.
- Está estrictamente prohibido flamear los alimentos bajo la campana.
- Para la sustitución de la lámpara, solo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.
El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, debe evitarse en cualquier caso.
Los fritos deben realizarse con cuidado para evitar que el aceite caliente prenda fuego.
ATENCIÓN: Cuando la placa de cocción está en funcionamiento, las partes accesibles de la campana pueden calentarse.
- No conectar la unidad a la red eléctrica
hasta que la instalación esté totalmente completada.
- En cuanto a las medidas sociales y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.
- El aire aspirado no debe ser transportado en un conducto usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.
- No utilizar la campana sin las luces correctamente instaladas, para evitar el riesgo de descarga eléctrica.
- No utilizar nunca la campana sin la rejilla montada correctamente.
- La campana NUNCA debe utilizarse como superficie de apoyo, a menos que así se indique inicialmente.
- Utilizar solo los tornillos de fijación suministrados con el producto para su instalación o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.
- En caso de duda, consultar el centro de asistencia autorizada o un similar personal calificado.
¡ATENCIÓN!
- Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones, se pueden incurrir en riesgos de naturaleza eléctrica.
- No usar con un programador, temporizador, mando a distancia o cualquier otro dispositivo que se active automáticamente.
Este aparato está marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medio ambiente y la salud.
El símbolo en el producto o en los documentos que se incluyen con el producto indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.
Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su Municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.
Aparato diseñado, probado y fabricado de acuerdo con:
- Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: En
cienda la campana a la velocidad mínima cuando empiece a cocinar y manténgala en marcha durante una hora después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor, y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.
Utilización
La campana está diseñada para ser utilizada tanto en la forma de extracción al exterior como en la forma de recirculación o filtrado de interior.
Versión aspirante
La campana consta de una salida de aire superior B1 y opcionalmente de una salida posterior B2*, para la descarga de humos hacia el exterior. Elija la más adecuada y aplique la arandela C adjunta, cierre siempre el orificio no utilizado con la tapa D* adjunta si fuera necesario.
Nota: en algunos modelos el orificio superior B1 se suministra cerrado: presione con decisión para desenganchar la parte prefracturada que cierra el agujero de escape y retírela.
No puede ser montada de nuevo en su lugar, lleve a cabo esta operación solo si está seguro del tipo de instalación que debe ser llevada a cabo.
Atención: En algunos modelos el orificio de salida posterior no es accesible en un primer momento ni siquiera quitando la tapa (si ya hubiera sido montado), en este caso quite el trozo de plástico E1 o bien E2 que obstruyen el orificio ayudándose con una pinza y con una cuchilla. Controle que el selector aspirante/filtrante (en el interior de la campana) G esté en posición aspirante (A).
Versión filtrante
En caso de que no fuera posible descargar los humos y los vapores de la cocción hacia el exterior, se puede utilizar la campana en versión filtrante montando un filtro de carbón, los humos y los vapores son reciclados a través de la rejilla anterior situada encima del panel de mandos. Controle que el selector aspirante/filtrante (en el interior de la campana) G esté en posición filtrante (F).
Instalación
La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 60 cm en el caso de cocinas eléctricas y de 75 cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.
Conexión eléctrica
La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si se suministra con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no se suministra con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurar la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.
¡ATENCIÓN!
Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.
¡Atención! La sustitución del cable de alimentación debe ser efectuada por el servicio de asistencia técnica autorizado, de manera de evitar todo tipo de riesgo.
Montaje
La campana puede ser instalada en el muro o en el fondo del armario pensil; si está incluida, utilice la plantilla para realizar los orificios a la distancia adecuada, o bien apoye la campana a la pared o en el fondo del armario pensil, señale con el lápiz los orificios que debe realizar.
Sujeción a la pared: Introduzca las escarpias J en los orificios que ha realizado anteriormente y dos tornillos K en los orificios superiores, quite la rejilla y enganche la campana en los dos tornillos, introduzca el tercer tornillo L y apriételos todos.
Sujeción al armario pensil: Sujetar la campana con 4 tornillos M en el interior del armario pensil.
Funcionamiento
La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de cocción.
Abra siempre el recoge vapores N*
Si su producto está dotado de válvula de accionamiento eléctrico o mecánico, los botones y/o pulsadores y/o mandos a disposición sirven para controlar las luces y para la apertura y el cierre de la válvula.
Mantenimiento
Limpieza
Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. ¡NO UTILICE UTENSILIOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!
Filtro antigrasa
Retiene las partículas de grasa producidas cuando se cocina.
Si está situado en el interior de una parrilla de soporte, puede ser uno de los siguientes tipos:
El filtro de papel tiene que ser sustituido una vez al mes o si está coloreado en el lado superior, cuando el color transluce por los orificios de la parrilla.
El filtro metálico tiene que ser limpiado una vez al mes, con detergentes no agresivos, manualmente o en el lavavajillas a temperaturas bajas y con un ciclo de lavado breve. Con el lavado en el lavavajillas, el filtro antigrasa metálico puede destenirse, pero sus características de filtrado no cambian absolutamente.
Para acceder al filtro de grasas, abra la rejilla con los enganches P y sáquelo de los topes R1 y R2.
El filtro metálico autoportante no tiene rejilla para sujetarlo; para sacarlo, tire de los muelles de desenganche P4 hacia atrás y saque el filtro hacia abajo.
Filtro de carbón activo (solamente para la versión recirculante)
Retiene los olores desagradables producidos por la cocción de alimentos.
La saturación del carbón activado ocurre después de un tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso, es necesario sustituir el cartucho al menos cada 4 meses.
Puede ser de diferentes tipos:

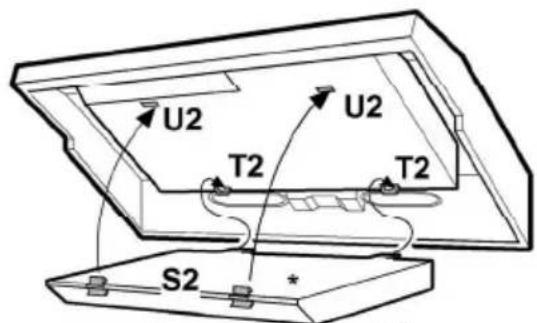

Rectangular S1 o S2 o S3:

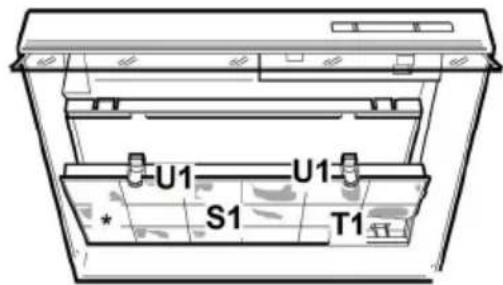

Montaje (S1 o S2): introduzca la parte posterior T y enganche la anteriormente (U).

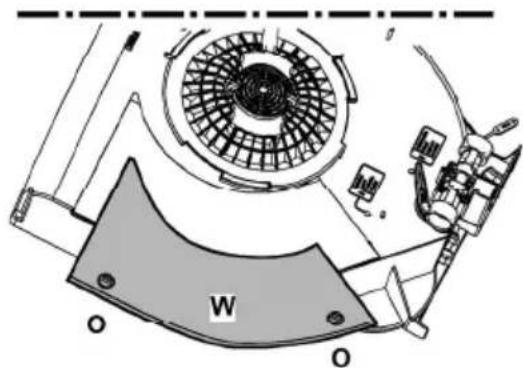

Montaje (S3): Quite la tapa W girando 90° los pomos O.

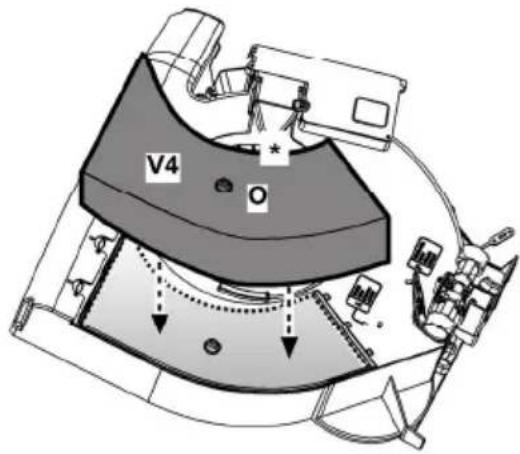

Introduzca la esponja de carbón en su sitio y sujétela girando 90° el pomo O, vuelva a cerrar la tapa.
Realice esta operación al revés para desmontarla.

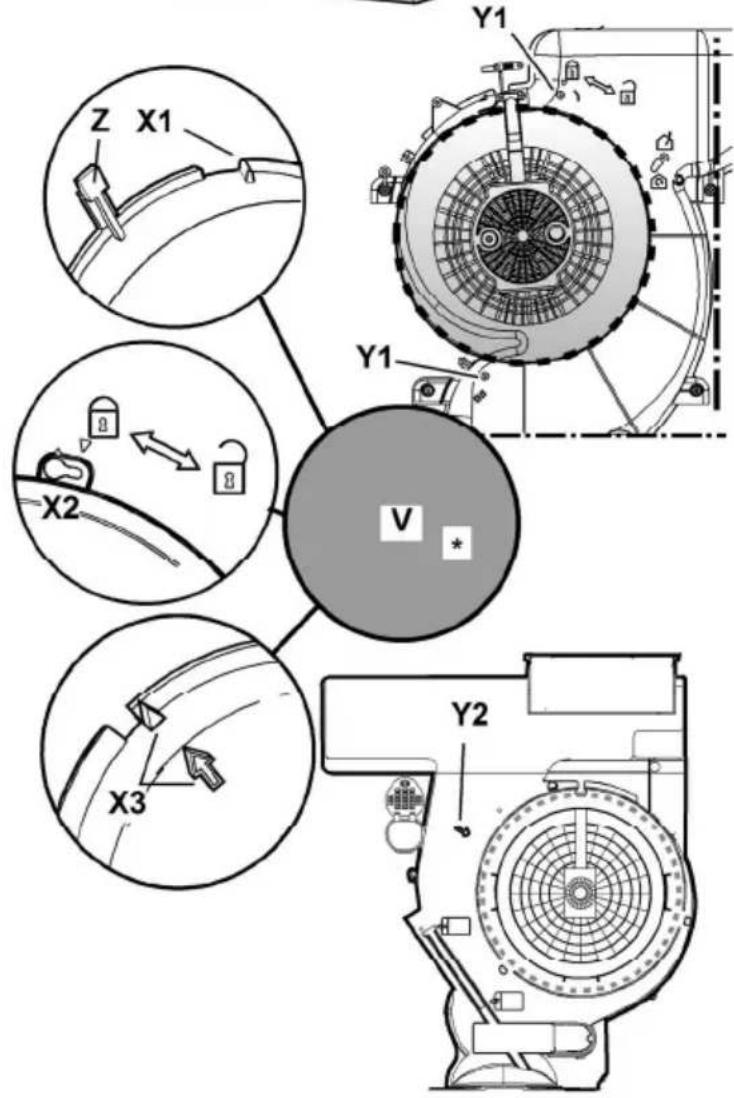

Encaja a bayoneta. Situar en el centro tapando la rejilla que protege el motor, teniendo cuidado de que las referencias X1, X2, X3 en el filtro de carbón correspondan con las referencias Y1 o Y2 en el canalizador. Gire después en sentido de las agujas del reloj. Si posee una lengüeta Z, acuérdese de levantarla antes un poco.
Sustitución de la lámpara
Desconecte el aparato de la red eléctrica.
¡Atención! Antes de tocar las lámparas, asegúrese de que estén frías.
Sustituir la lámpara dañada con una del mismo tipo, como se especifica en la etiqueta correspondiente o en la campana cerca de la lámpara misma.
Extraiga el cajón.
Retire la lámpara dañada y sustitúyala con una nueva (consulte la tabla que se encuentra abajo):
| Lámpara | Potencia (W) | Tipo de Rosca | |
| 28 | E14 | ||
| Tensión (V) | Dimisión (mm) | ||
| 230 | 67 (Largo Centro Luz) | ||
| :Código ILCOSD (de acuerdo con IEC 61231) | |||
| HSGSB/C/UB-28-230-E14-67 | |||
Vuelva a montar la rejilla.
Si la iluminación no funciona, antes de llamar al servicio de asistencia técnica, revise que las lámparas estén correctamente instaladas.
Este aparato está clasificado de acuerdo con la Directiva Europea 2012/19/EC sobre Residuos de Aparatos Eléctricos y Electrónicos (RAEE).
Al garantizar la eliminación adecuada de este producto, estará ayudando a evitar posibles consecuencias negativas para el medio ambiente y para la salud pública, que podrían derivar de una manipulación o dispersión inadecuada de este producto.
Para la limpieza, utilice un paño humedecido con detergentes líquidos neutros. Evite el uso de productos que contengan abrasivos. ¡NO UTILICE ALCOHOL!
