Ürün tipi	Davlumbaz
Marka	BEKO
Model	HNS61310XH
Elektrik beslemesi	230 V ~ 50 Hz
Aydınlatma	E14 ampul, 28 W, 230 V
Hız sayısı	Birden fazla emiş hızı
Kurulum tipi	Duvara veya mobilya altına montaj
Versiyon	Emişli (dışarıya tahliye) veya devridaim (kömür filtreli)
Yağ filtresi	Metal (yıkanabilir) veya kâğıt (tek kullanımlık)
Kömür filtresi	Aktif, her 4 ayda bir değiştirilmeli
Ocak ile minimum mesafe	≥60 cm (elektrikli) / ≥75 cm (gazlı)
Malzeme	Paslanmaz çelik
Kumandalar	Hız ve aydınlatma seçici ile kontrol paneli
Devridaim	Opsiyonel kömür filtresi ile mümkün
Güvenlik	Bakımdan önce fişi çekin, ızgarasız kullanmayın
Ampul değişimi	Tip E14, 28 W, 230 V, uzunluk 67 mm
Uygunluk	EN/IEC 60335, EN/IEC 61591

Sık sorulan sorular - HNS61310XH BEKO

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Ocak ile davlumbazın en alt kısmı arasındaki minimum mesafe elektrikli ocaklar için 60 cm, gazlı veya karma ocaklar için 75 cm'dir. Ocak üreticisinin talimatları daha büyük bir mesafe belirtiyorsa her zaman onlara uyun.

Davlumbaz emiş versiyonunda nasıl kurulur?

Emişli kurulum için, dumanları dışarıya tahliye etmek üzere üst hava çıkışı B1'i (veya isteğe bağlı arka B2) kullanın. Verilen C bağlantı parçasını takın ve kullanılmayan deliği D tıkacı ile kapatın. Davlumbazın içindeki mod seçicinin A (emiş) konumunda olduğundan emin olun.

Yağ filtresi nasıl temizlenir?

Yağ filtresi ayda bir temizlenmelidir. Metal ise, agresif olmayan bir deterjanla elde veya düşük sıcaklıkta kısa programda bulaşık makinesinde yıkayın. Kâğıt filtre renklendiğinde değiştirilmelidir. Asla aşındırıcı aletler veya alkol kullanmayın.

Kömür filtresi ne zaman değiştirilmelidir?

Aktif karbon filtre, kullanıma ve yağ filtresinin temizlik sıklığına bağlı olarak en fazla 4 ayda bir değiştirilmelidir. Temizlenemez veya yenilenemez.

Davlumbaz ampulü nasıl değiştirilir?

Davlumbazın fişini çekin ve lambaların soğuk olduğundan emin olun. Izgarayı çıkarın, ardından arızalı ampulü sökün. E14 tipi, 28 W, 230 V, 67 mm uzunluğunda bir ampulle değiştirin (ILCOSD HSGSB/C/UB-28-230-E14-67). Izgarayı geri takın. Aydınlatma çalışmazsa, lambaların doğru yerleştirildiğini kontrol edin.

Davlumbaz devridaim modunda kullanılabilir mi?

Evet, dışarıya tahliye mümkün değilse, aktif kömür filtresi takarak davlumbazı devridaim versiyonunda kullanabilirsiniz. Ardından iç mod seçiciyi F (filtreleme) konumuna getirin. Dumanlar, kontrol panelinin üzerindeki ön ızgaradan geri dönüştürülür.

Kurulumdan sonra davlumbaz çalışmazsa ne yapmalıyım?

Öncelikle elektrik bağlantısının takılı ve sigortanın atmadığından emin olun. Mod seçicinin (emiş/filtreleme) doğru konumda olduğunu kontrol edin. Aydınlatma yanmıyorsa lambaları kontrol edin. Sorun devam ederse servisi arayın.

Davlumbazı filtresiz kullanabilir miyim?

Hayır, davlumbazı asla ızgarası ve filtreleri doğru takılmadan kullanmayın. Bu yangın riskine ve cihazın hasar görmesine neden olabilir. Yağ filtreleri her zaman takılı olmalıdır.

Davlumbaz mobilya altına nasıl sabitlenir?

Mobilya altına montaj için, verilen 4 adet M vidasını kullanarak davlumbazı mobilyanın içine vidalayın. Önce bir şablon kullanarak veya davlumbazı bastırarak deliklerin yerini işaretleyin. Tüm vidaları iyice sıkın.

Davlumbazla ilgili hangi güvenlik önlemleri alınmalıdır?

Bakım öncesinde cihazın fişini her zaman çekin. Davlumbazın altında yiyecekleri alevlendirmeyin. Kızartma yaparken yağın alev almaması için gözetimsiz bırakmayın. Temizlik yaparken eldiven kullanın. Ocak ile minimum mesafeye uyulmalıdır. Davlumbazı ızgarasız çalıştırmayın.

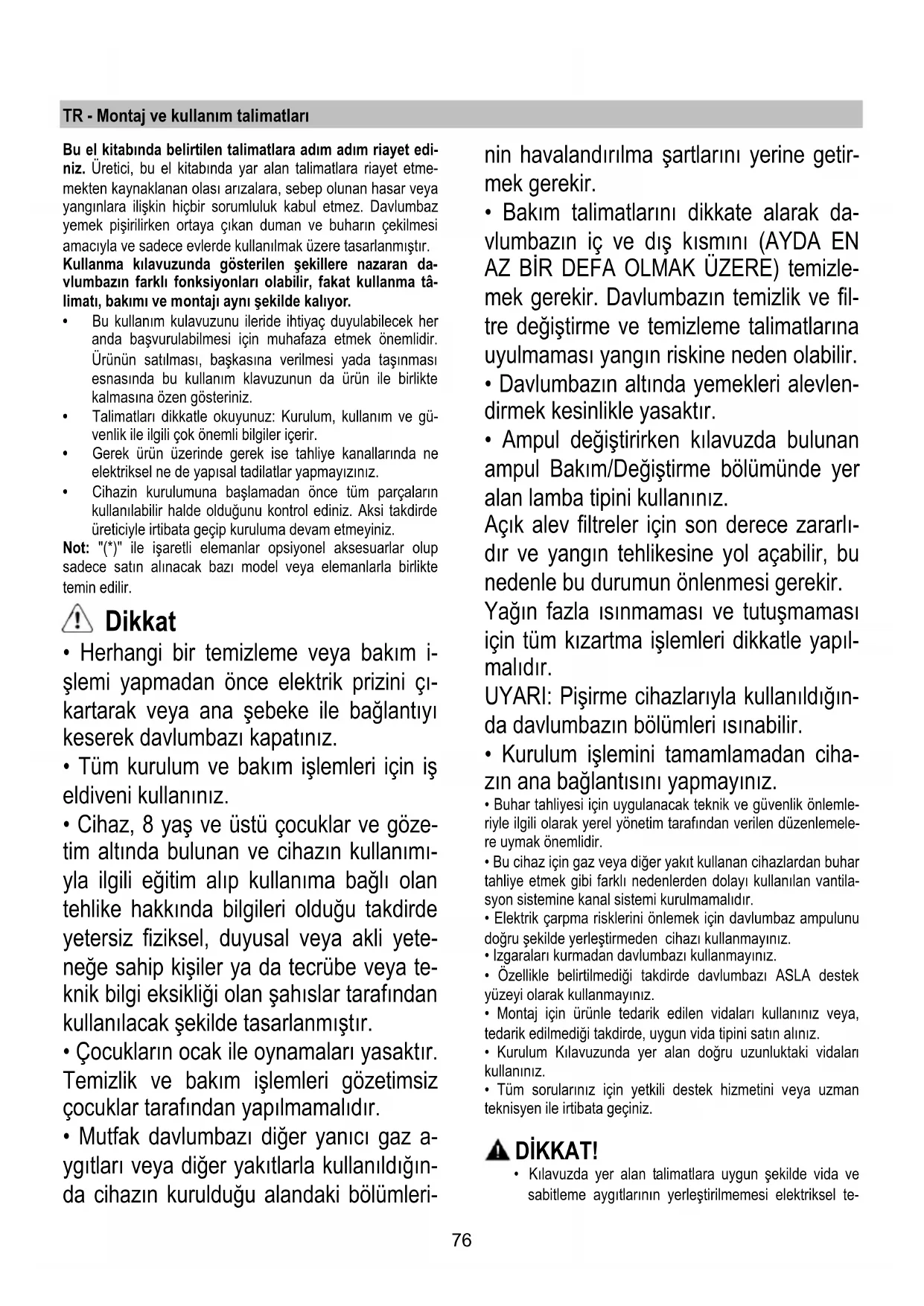

KULLANIM KILAVUZU HNS61310XH BEKO

Bu el kitabında belirtilen talimatlara adım adım riayet ediniz. Üretici, bu el kitabında yer alan talimatlara riayet etmemekten kaynaklanan olası arızalara, sebep olunan hasar veya yangınlara ilişkin hiçbir sorumluluk kabul etmez. Davlumbaz, yemek pişirilirken ortaya çıkan duman ve buharın çekilmesi amacıyla ve sadece evlerde kullanılmak üzere tasarlanmıştır. Kullanma kılavuzunda gösterilen şekillere nazaran davlumbazın farklı fonksiyonları olabilir, fakat kullanma talimatı, bakımı ve montajı aynı şekilde kalır.

• Bu kullanım kılavuzunu ileride ihtiyaç duyulabilecek her an başvurulabilmesi için muhafaza etmek önemlidir. Ürün satılması, başkasına verilmesi ya da taşınması esnasında bu kullanım kılavuzunun da ürün ile birlikte kalmasına özen gösteriniz.
• Talimatları dikkatle okuyunuz: Kurulum, kullanım ve güvenlik ile ilgili çok önemli bilgiler içerir.
• Gerek ürün üzerinde, gerekse tahliye kanallarında ne elektriksel ne de yapısal tadilatlar yapmayınız.
• Cihazın kurulumuna başlamadan önce tüm parçaların kullanılabilir halde olduğunu kontrol ediniz. Aksi takdirde üreticiyle irtibata geçiniz ve kuruluma devam etmeyiniz.

Not: (*) ile işaretli elemanlar opsiyonel aksesuarlar olup sadece satın alınacak bazı model veya elemanlarla birlikte temin edilir.

Dikkat

• Herhangi bir temizleme veya bakım işlemi yapmadan önce elektrik fişini çıkartarak veya ana şebeke ile bağlantıyı keserek davlumbazı kapatınız.
• Tüm kurulum ve bakım işlemleri için iş eldiveni kullanınız. Cihaz, 8 yaş ve üstü çocuklar ve gözetim altında bulunan ve cihazın kullanımıyla ilgili eğitim alıp kullanıma ait olan tehlike hakkında bilgileri olduğu takdirde yetersiz fiziksel, duyusal veya akli yeteneğe sahip kişiler ya da tecrübe veya teknik bilgi eksikliği olan şahıslar tarafından kullanılacak şekilde tasarlanmıştır.
• Çocukların ocak ile oynamaları yasaktır. Temizlik ve bakım işlemleri gözetimsiz çocuklar tarafından yapılmamalıdır.
• Mutfak davlumbazı diğer yanıcı gaz aygıtları veya diğer yakıtlarla kullanıldığında cihazın kurulduğu alandaki bölümlerin

havalandırılma şartlarını yerine getirmek gerekir.

• Bakım talimatlarını dikkate alarak davlumbazın iç ve dış kısmını (AYDA EN AZ BİR DEFA OLMAK ÜZERE) temizlemek gerekir. Davlumbazın temizlik ve filtre değiştirme ve temizleme talimatlarına uyulmaması yangın riskine neden olabilir.
• Davlumbazın altında yemekleri alevlendirmek kesinlikle yasaktır.
• Ampul değiştirirken kılavuzda bulunan ampul Bakım/Değiştirme bölümünde yer alan lamba tipini kullanınız.

Açık alev filtreler için son derece zararlıdır ve yangın tehlikesine yol açabilir, bu nedenle bu durumun önlenmesi gerekir.

Yağın fazla ısınmaması ve tutuşmaması için: tüm kızartma işlemleri dikkatle yapılmalıdır.

UYARI: Pişirme cihazlarıyla kullanıldığında davlumbazın bölümleri ısınabilir.

• Kurulum işlemini tamamlamadan cihazın ana bağlantısını yapmayınız.
• Buhar tahliyesi için uygulanacak teknik ve güvenlik önlemleriyle ilgili olarak yerel yönetim tarafından verilen düzenlemelere uymak önemlidir.
• Bu cihaz için gaz veya diğer yakıt kullanan cihazlardan buhar tahliye etmek gibi farklı nedenlerden dolayı kullanılan vantilasyon sistemi kurulmamalıdır.
• Elektrik çarpma risklerini önlemek için davlumbaz ampulünü doğru şekilde yerleştirmeden cihazı kullanmayınız.
• Izgaraları kurmadan davlumbazı kullanmayınız.
• Özellikle belirtilmediği takdirde davlumbazı ASLA destek yüzeyi olarak kullanmayınız.
• Montaj için ürünle tedarik edilen vidaları kullanınız veya, tedarik edilmediği takdirde, uygun vida tipini satın alınız.
• Kurulum Kılavuzunda yer alan DOĞRU uzunluktaki vidaları kullanınız.
• Tüm sorularınız için yetkili destek hizmetini veya uzman teknisyen ile irtibata geçiniz.

DİKKAT!

• Kılavuzda yer alan talimatlara uygun şekilde vida ve sabitleme aygıtlarının yerleştirilmemesi elektriksel tehlikelere neden olabilir.

Tehlikelere neden olabilir.

• Bir programlama cihazı, zamanlama cihazı, ayrı uzaktan kumanda veya otomatik olarak devreye giren herhangi başka bir donanımla birlikte kullanmayın.

Bu cihaz, 2012/19/EC sayılı Avrupa Atık Elektrik ve Elektronik Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştir. Bu ürünün uygun bir şekilde atılmasını sağladığınız takdirde, çevre ve insan sağlığı açısından söz konusu ürünün uygunsuz bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek olası olumsuz etkileri önlemiş olacaksınız.

Ürün ya da ürün ile birlikte verilen belgeler üzerinde bulunan

■ sembolü, bu cihazın evsel bir atık olarak görülmemesi gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik cihazların atıldığı dönüşümlü toplama noktasına teslim edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda gerçekleştirilmelidir.

Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için, hudutları içinde bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışın.

Bu aygıt aşağıda belirtilenlere göre tasarlanmış, test edilmiş ve üretilmiştir:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Çevre üzerine etkiyi azaltmak amacıyla doğru bir kullanım için öneriler; Pişirmeye başlarken davlumbazı minimum hızda çalıştırınız ve pişirme işlemi bittikten sonra birkaç dakika daha çalışır konumda bırakınız. Hızı yalnızca fazla miktarda duman ve buhar varsa artırınız ve takviye hızı(ları) yalnızca uç durumlarda kullanınız. İyi bir koku azaltma etkinliğinin korunması için gerektiğinde karbon filtreyi(leri) değiştiriniz. İyi bir yağ filtresi etkinliğinin korunması için gerektiğinde yağ filtresini(lerini) temizleyiniz. Etkinliğini optimize etmek ve gürültüyü en düşük seviyeye indirmek için bu kullanım kılavuzunda belirtilen maksimum kanal sistemi çapını kullanınız.

Kullanım

Davlumbaz, havayı dışarı atıcı veya filtre edici model olarak tasarlanmıştır.

Aspiratörlü model

Dumanların dışarıya çıkmaları için davlumbaz B1 hava çıkışı ve opsiyonel olarak B2* arka çıkışı ile donanmıştır.

En uygun olanı seçtikten sonra kit ile verilmiş olan C flanşını yerleştiriniz, gerekiyorsa kit ile verilmiş olan D* kapağıyla kullanılmayan deliği kapatınız.

Not: bazı modellerde B1 üst delik kapalıdır: çıkış deliğini kapatan parçayı çıkartmak için kuvvetli bir şekilde bastırıp çıkarınız.

Dikkat! Kapatan parça yeniden konulamaz, sadece montaj tipinden emin olunduğunda işlemi gerçekleştiriniz.

Dikkat! Bazı modellerde çıkış deliği kullanıma hazır değildir, kapağı (monte edilmişse) çıkarttıktan sonra bile, bu durumda deliği kapatan E1 veya E2 plastik parçayı kaydırarak bir kıskaç ile veya kesici kullanarak çıkartınız.

Emici/filtreli seçicinin (davlumbazın içinde) (A) emici konumunda olduğunu kontrol ediniz.

Filtreli model

Yemek dumanı ve buharı dışarı atılmıyorsa, karbonlu filtre takarak davlumbaz filtreli mod ile kullanılabilinir, kontrol panelinin üstünde bulunan ön ızgara sayesinde duman ile buharın geri dönüşümü gerçekleşir. Emme/filtreli seçicinin (F) filtreli konumunda olduğunu kontrol ediniz.

Kurulum

Ocağın üzerindeki pişirme kapları, ocak destek yüzeyleri ile ocak davlumbazının alt kısmı arasındaki minimum mesafe, elektrikli ocaklardan 60cm, gaz veya gazla-elektrikle çalışan ocaklardan 75cm'den az olmamalıdır.

Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtiliyorsa, buna bağlı kalınmalıdır.

Elektrik bağlantısı

Ana güç kaynağı davlumbazın içinde yer alan plakada belirtilen değere uygun olmalıdır. Davlumbazı varsa bir fiş ile mevcut düzenlemelere uygun bir prize takıp erişilebilir bir alana yerleştiriniz. Kurulumdan sonra da eğer cihazın fişi yok ise (doğrudan şebeke bağlantısı) veya priz erişilebilir bir yerde değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana kablonun bağlantısını tamamen kesilmesini sağlayan, standartlara uygun çift kutuplu bir anahtar kullanın.

UYARI:

Davlumbazı ana güç kaynağına yeniden bağlamadan ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç kaynağı kablosunun düzgün takılıp takılmadığını denetleyin.

ÖNEMLİ! Güç kablosunun yenisiyle değiştirilmesi yetkili destek servisi veya benzer kalifiye eleman tarafından yapılmalıdır.

Montaj

Davlumbaz duvara veya bir dolaba yerleştirilebilir, uygun mesafe ile delmek için H şablonunu kullanınız, veya davlumbazı duvara veya dolabına dayayarak delinecek noktaları bir kalemle işaretleyiniz.

Duvar montajı - J duvar dübellerini açılmış olan deliklere, K vidalarını ise üst deliklere yerleştiriniz, Izgarayı içeri itiniz ve davlumbazı 2 vidaya takınız. İçinden üçüncü L vidasını yerleştiriniz ve hepsini sıkıştırınız.

Dolap montajı - dolabın içinden 4 adet M vidasıyla davlumbazı yerleştiriniz.

Çalıştırma

Davlumbazın üzerinde aspiratör hızının ayarlandığı bir kontrol paneli ve pişirme alanı ışıklarını kumanda eden bir lamba anahtarı bulunmaktadır.

Daima buhar emicisini açınız.

Satın aldığınız ürün elektrik veya mekanik hareketli valf ile donanmışsa, var olan düğmeler ve/veya kollar ışıkların kontrolü ve valfin açılışı ve kapanışı içindir.

Bakım

Temizleme

SADECE ilk suya batırılmış bir bez ve nötr sıvı deterjanla temizleyiniz. TEMİZLİK TAKIMLARI VE ALETLERİ KULLANMAYINIZ! Aşındırıcı ürünler kullanmayınız. ALKOL KULLANMAYINIZ!

Yağ filtresi

Pişirme sonucu oluşan yağ taneciklerini tutar.

Filtre, destek ızgarasının içinde yer alıyorsa, aşağıdaki filtre tiplerinden biri olabilir:

Kağıt fiber ayda bir veya filtrenin üst tarafında renk verme görüldüğünde değiştirilmelidir, bu tür durumlarda renk verme ızgara gözeneklerinde belirgindir.

Metalik filtre, ayda bir, aşındırıcı olmayan deterjanlarla elde veya düşük ısı ve kısa devre çamaşır makinesinde temizlenmelidir.

Bulaşık makinesinde yıkandığında, yağ filtresinin rengi hafifçe solabilir, ancak bu filtreleme kapasitesini etkilemez.

Yağ filtresine ulaşmak için P kayışlarını kullanarak ızgarayı açınız ve R1 veya R2 tutturmaçlarından kurtarınız.

Taşıyıcı metalik filtresinin destek ızgarası yoktur, yerinden çıkarmak için P4 kurtarma lastiklerini arkaya doğru çekiniz ve filtreyi aşağıya doğru çekerek çıkarınız.

Kömür filtresi (yalnızca filtreli modellerde)

Filtre, pişen yemeğin neden olduğu rahatsız edici kokuları emer.

Etkin kömür filtresi, pişirme türüne ve yağ filtresinin temizlenme sıklığına bağlı olarak daha uzun sürede dolar.

Her koşulda en az dört ayda bir kartuşun değiştirilmesi gerekir.

Karbon filtre yıkanmaz ve yeniden kullanılabilir hale getirilemez.

Aşağıdaki modellerden biri olabilir:

S1, S2 veya S3 dikdörtgen:

(S1 veya S2) montajı: T arka tarafı yerleştiriniz ve öne doğru itiniz (U).

(S3) montajı: O kayışlarını 90° çevirerek W kapağını çıkarınız.

Uygun yere karbon plakasını yerleştiriniz ve O kayışlarını 90° çevirerek sabitleştiriniz, kapağı yeniden kapatınız.

Demontaj için ters işlemi yapınız.

(V1-V2-V3 farklı modeller) dairesel:

Bayonet süngü karbonlu filtrenin üzerindeki X1 veya X2 veya X3 noktalarının taşıyıcının üzerindeki Y1 veya Y2 noktalarıyla uyduğundan emin olduktan sonra motor koruyucu ızgarayı kapatacak şekilde merkeze yerleştiriniz, -SAAT YÖNÜNDE

Çeviriniz; demontaj için saatin ters yönüne doğru çeviriniz, Z kayışı varsa onu önce yavaşça kaldırmayı unutmayınız.

Lambaları değiştirme

Davlumbazın elektrik bağlantısını kesin.

Uyarı! Ampullere dokunmadan önce, soğuduklarından emin olun.

Çalışmayan ampulü, etiketin üzerinde veya davlumbaz ampulünün yanında belirtildiği gibi, aynı tipten bir ampul ile değiştiriniz.

Izgarayı yerinden çıkartınız.

Hasarlı lambayı çıkarıp, yenisiyle değiştirin (aşağıdaki tabloya başvurun):

Lamba	Güç (W)		Soket
	28		E14
Gerilim (V)		Boyut (mm)
230		67 (Işkı Merkezi Uzunluğu)
ILCOS D Kodu (IEC 61231'e güre)
HSGSB/C/UB-28-230-E14-67

Izgarayı tekrar yerine yerleştiriniz.

Lambalar yanmıyorsa, teknik desteği çağırmadan önce duylarına düzgün şekilde oturduklarından emin olunuz.
